Produkttype	Vinkelsliper
Merke	PowerPlus
Modell	POWP1020
Strømforsyning	220-240 V ~ 50 Hz
Opptatt effekt	850 W
Tomgangshastighet	11000 min⁻¹
Maks slipeskivediameter	125 mm
Spindelgjeng	M14
Vekt (tilnærmet)	2.5 kg
Mål (L × B × H, tilnærmet)	300 × 100 × 100 mm
Beskyttelsesklasse	II (dobbelt isolasjon)
Hovedfunksjoner	Sliping, grovsliping, polering, pussing (med tilbehør)
Inkludert tilbehør	1 ekstra håndtak, 1 to-hulls nøkkel, bruksanvisning
Lydtrykk (LpA)	87 dB(A)
Lydeffekt (LwA)	98 dB(A)
Vibrasjoner (ah)	15.3 m/s²
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene, bruk en myk klut, ikke bruk løsemidler
Sikkerhet	Bruk av vernebriller og hørselvern påbudt; ikke bruk uten beskyttelse
Garanti	2 år (dekker material- og produksjonsfeil)
Etter salg service	Kontakt forhandleren din eller autorisert PowerPlus

Ofte stilte spørsmål - POWP1020 PowerPlus

Hvordan bytte slipeskive?

Koble fra apparatet. Trykk på spindellåseknappen (2) og hold den inne. Drei akselen til den låser seg. Bruk to-hulls nøkkelen til å fjerne den ytre flensen og den roterende flensen. Monter den nye skiven, sett deretter tilbake flensene og stram. Slipp låsen.

Hva er effekten til dette apparatet?

Vinkelsliperen PowerPlus POWP1020 har en opptatt effekt på 850 W og en tomgangshastighet på 11000 min⁻¹.

Kan jeg bruke denne sliperen til polering?

Ja, med riktig tilbehør (polerputer) kan maskinen brukes til polering og pussing. Se anbefalt tilbehør.

Hvordan montere ekstrahåndtaket?

Forsikre deg om at støpselet er trukket ut. Skru ekstrahåndtaket inn i festepunktet (3) på ønsket side (venstre eller høyre) avhengig av din dominerende hånd. Stram godt.

Hvilket tilbehør er inkludert i emballasjen?

Emballasjen inneholder: vinkelsliperen, et ekstra håndtak, en to-hulls nøkkel og bruksanvisning. Slipeskiver er ikke inkludert.

Hvordan rengjøre sliperen?

Koble alltid apparatet fra strømmen før rengjøring. Bruk en myk, lett fuktet klut (såpevann) til huset. Bruk aldri løsemidler som bensin, alkohol eller ammoniakk. Hold ventilasjonsåpningene rene.

Hva er viktige sikkerhetsinstruksjoner?

Bruk alltid vernebriller og hørselvern. Bruk beskyttelsesinnretningen (7) og rett den mot deg. Ikke bruk løse klær. Hold verktøyet i de isolerte gripeflatene. Kontroller at skivens hastighet samsvarer med maskinens hastighet.

Hva gjør jeg hvis sliperen vibrerer unormalt?

Slå umiddelbart av apparatet og koble fra. Kontroller om skiven er skadet (sprekker) og bytt den om nødvendig. Forsikre deg om at skiven er riktig montert og balansert. Hvis problemet vedvarer, kontakt ettersalgsservice.

Hva er garantitiden?

Garantien dekker material- og produksjonsfeil i 2 år. Den dekker ikke normal slitasje, tilbehør, skader som følge av feil bruk eller transportkostnader.

Hvor finner jeg reservedeler?

Kontakt din autoriserte PowerPlus-forhandler eller ettersalgsservice på telefon [phone]. Bruk kun originale reservedeler.

BRUKSANVISNING POWP1020 PowerPlus

Denne maskinen er beregnet for kutting og grovsliping av metall og stein. Med riktig tilbehør kan maskinen også brukes til sliping og polering.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Låse for vernet
2. Spindellåseknapp
3. Festepunkt for hjelpehåndtaket
4. Hovedhåndtak
5. Av/på-bryter
6. Hjelpehåndtak
7. Vern
8. Slipeskive (ikke inkludert)

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!

1 x vinkelsliper
1 x hjelpehåndtak
1 x hakenøkkel
1 x instruksjonshåndbok

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

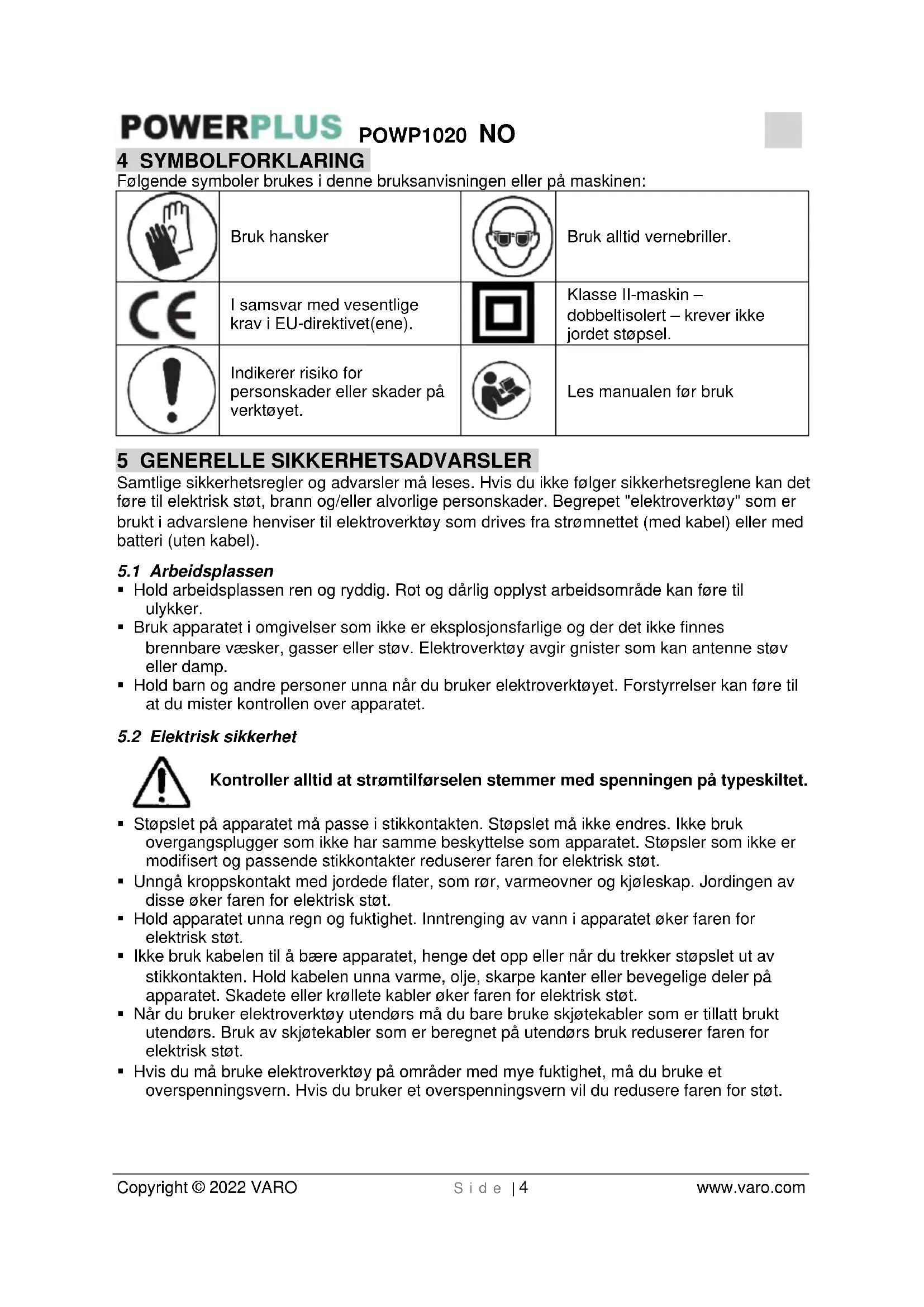

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Bruk hansker		Bruk alltid vernebriller.
	I samsvar med vesentlige krav i EU-direktivet(ene).		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.
	Indikerer risiko for personskader eller skader på verktøyet.		Les manualen før bruk

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

POWERPLUS POWP1020 NO

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SPESIELLE SIKKERHETSFORSKRIFTER FOR VINKELSLIPER

• Kontroller om det maksimale turtallet, som er angitt på kappskiven, stemmer overens med maskinens maksimale turtall. Maskinens turtall må ikke overstige kappskivens maksimale turtall.
• Pass på at kappskivens dimensioner stemmer overens med maskinens spesifikasioner.
• Pass på at kappskiven er montert korrekt og at den er festet skikkelig. Bruk aldri noen form for foringer eller adaptere for å få en kappskive til å passe.

POWERPLUS POWP1020 NO

- Kappskivene må behandles og oppbevares ifølge leverandørens egne forskrifter.

- Ikke bruk maskinen til å kappe arbeidsstykker som er tykkere enn kappeskivens maksimale slipedybde.

- Ikke bruk kappskiver til vanlige slipeoppgaver.

- Se til at det er tilstrekkelig med gjenger på spindelen når du bruker kappskiver som festes ved å skrus inn på spindelgjengene. Pass på at spindelen er tilstrekkelig beskyttet og ikke kan komme i kontakt med slipeflaten.

- Kontroller kappskivene for eventuelle skader før bruk. Ikke bruk kappskiver som er sprukket, opprevet eller skadet på annen måte.

- La maskinen gå i 30 sekunder uten belastning før den tas i bruk. Slå av maskinen øyeblikkelig hvis den begynner å vibrere unaturlig mye eller hvis det viser seg at den en defekt på en annen måte. Kontroller maskinen og kappskiven grundig før du starter maskinen på nytt.

- Pass på at det eventuelle gnistregnet ikke kan være til fare for mennesker i nærheten og at gnistregnet ikke spruter i retning av lett antennelige stoffer.

- Pass på at arbeidsstykket er tilstrekkelig godt støttet opp eller klemt fast. Hold hendene borte fra den flaten som skal slipes.

- Bruk alltid vernebriller og hørselsvern. Bruk gjerne annet verneutstyr også, som for eksempel verneforkle eller hjelm, og alltid når det er et krav.

- Pass på at monterte kappskiver og hoder er festet i samsvar med produsentens instruksioner.

- Pass på at festeskiver brukes når slike festeskiver følger med slipeproduktene og når det ellers kreves.

- Hvis verktøvet leveres med vernehette, må verktøvet aldri brukes uten denne vernehetten.

- For verktøy som bruker kappskiver som festes med gjenger, må du passe på at gjengene i skiven er så lange at hele spindelen skrus inn.

- Pass på at ventilasjonsåpningene ikke blokkeres når verktøyet brukes på steder med mye støv. Hvis verktøyet må rengjøres for støv, må verktøyet først kobles fra strømnettet. Ikke bruk metalliske objekter til å rengjøre verktøyet, og unngå å skade interne deler.

- Hvis strømnettet er i dårlig forfatning, kan det oppstå kortvarige spenningsfall när vinkelsliperen startes. Dette kan virke inn på annet utstyr (for eksempel kan lamper blinke). Hvis nettimpedansen er mindre enn 0,348 ohm, skal det vanligvis ikke oppstå slike forstyrrelser. (Hør med din lokale forhandler hvis du har behov for mer informasjon).

7 BRUK

7.1 Feste hjelpehåndtaket (Fig. 1)

Påse at støpslet ikke sitter i stikkontakten när du skal sette på eller ta av hjelpehåndtaket.

Sidehåndtaket kan monteres for både venstre- og høyrehåndsbruk av maskinen.

- For venstrehåndsbruk settes sidehåndtaket på høyre side av maskinen.

- For høyrehåndsbruk settes sidehåndtaket på venstre side av maskinen.

7.2 Montere vernet (Fig. 2 & 3)

Monter vernedekslet før du bruker maskinen.

- Plasser vernet (7) på huset. Påse at innskjæringen i vernet ligger over kanten på huset.

■ Fest vernet (7) ved å skru til bolten.

Den lukkede siden av vernet skal alltid peke mot brukeren.

POWERPLUS POWP1020 NO

7.3 Skifte slipeskiven (Fig. 4 & 5)

Forsiktig - en slipeskive som har vært i bruk kan være svært varm!

Outer flange = Ytre flens

Backing flange = Indre flens

Output spindle = Verktøyspindel

• Trekk støpslet ut av stikkontakten.
• Trykk og hold spindellåsen (2) for å holde spindelen.
  ■ Drei skaftet til det låser.
• Ta av den ytre flensen (a) og den indre flensen (b) med bruk av den medfølgende hakenøkkelen.
• Sett ønsket slipeskive (9) på spindelen og sett på plass ytre og indre flenser. Slipp spindellåsen.

OBS: Spindellåsen må kun trykkes när motoren og spindelen står stille!

Spindellåsen må holdes inne mens skive skiftes!

For slipeskiver opptil ca. 3 mm tykkelse, skru på flensmutteren med den flate siden inn mot slipeskiven.

7.4 Slå på/av

Før du bruker vinkelsliperen må du kontrollere at spenningen på maskinens typeskilt tilsvarer spenningen i strømnettet.

Slå på vinkelsliperen ved å trykke på den bakre delen av PÅ/AV-bryteren (4) og skyve bryteren frem og låse den i «PÅ»-stillingen.

7.4.2 Slå av

Slipeskiven fortsetter å rotere en stund etter at maskinen er slått av.

Ved brudd på forsyningen fra strømnettet, må PÅ/AV-bryteren slippes opp og deretter aktiveres på nytt.

8 ARBEIDSMODUSER

8.1 Sliping

15-30°

Hold godt fast i håndtaket (4) og hjelpehåndtaket (7) og slå maskinen på. Unngå å blokkere ventilasjonsåpningene med hånden, da dette kan føre til at motoren overopphetes. La spiveskiven nå full hastighet. Legg spiveskiven an mot arbeidsstykket. Du oppnår maksimal effekt ved å holde spiveskiven i 15-30 grader i forhold til arbeidsstykket. Beveg vinkelsliperen rolig over arbeidsstykket. La spiveskiven få tid til å arbeide.

Det er sjelden nødvendig å trykke slipeskiven hardt mot flaten du sliper. Det kan komme gnister fra motoren under bruken. Dette er normalt og betyr ikke at det er en defekt på vinkelsliperen. Slå av vinkelsliperen etter bruk.

9 FLENSENES ANORDNING VED BRUK AV SLIPESKIVER

9.1 Bruk av flensen med forsenket senter eller rett slipeskive

1 1 2

1. Spennflens
2. Flensmutter

10 RENGJ∅RING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

10.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er fri for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	87 dB(A)
Lydeffektnivå LwA	98 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon):

15.3m/s²

K = 1,5 ~m / s^2

13 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker).

14 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

POWERPLUS POWP1020 NO

15 GARANTI

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

■ Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

16 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

17 SAMSVARSERKLÆRING

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN60745-1:2009

EN60745-2-3:2011

EN IEC 55014-1 : 2021

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Apparatbeskrivelse: Vinkelsliber
