Produkttype	Pneumatisk skrutrekker
Merke	Metabo
Modell	DG 25 Set
Forsyning	Trykkluft
Tilkobling	1/4" pluggbar kobling
Anbefalt innvendig slangediameter	Minst 9 mm
Maksimalt tillatt arbeidstrykk	Se tekniske spesifikasjoner (p_max)
Rotasjonshastighet	Se tekniske spesifikasjoner (n_0)
Smøring	Pneumatisk olje, 3 til 5 dråper per 15 minutter kontinuerlig drift
Rensing av filter	Minst en gang per uke
Sikkerhet	Sikkerhet mot utilsiktet start
Vedlikehold	Regelmessig smøring, kontroll av koblinger
Reparerbarhet	Kun av kvalifisert personell med originale Metabo-deler
Tilbehør	Utskiftbare spennhylser for forskjellige skaftdiametre
Tiltenkt bruk	Finsliping, polering, sliping med skaftmonterte slipestifter
Minste spennlengde	10 mm
Støynivå	Utslippsverdier i henhold til EN ISO 15744; bruk av hørselvern anbefales
Vibrasjon	Utslippsverdi i henhold til EN 28927

Ofte stilte spørsmål - DG 25 Set METABO

Hvordan smøre det pneumatiske verktøyet?

Bruk pneumatisk olje. Ved kontinuerlig drift, tilsett 3 til 5 dråper i luftkoblingen hvert 15. minutt. Hvis verktøyet ikke har blitt brukt på flere dager, tilsett ca. 5 dråper manuelt før bruk.

Hvilket lufttrykk skal brukes?

Maksimalt tillatt arbeidstrykk (p_max) er angitt i de tekniske spesifikasjonene. Overskrid det aldri. Mål trykket ved luftutløpet mens verktøyet er i gang.

Hvordan bytte spennhylsen?

Koble verktøyet fra trykklufttilførselen. Løsne spennhylsemutteren (2) med gaffelnøkkelen (1). Bytt spennhylsen (3) med en med passende diameter. Sett den nye spennhylsen inn i holderen (4) og skru mutteren for hånd, deretter stram den med nøkkelen.

Hvilket tilbehør er kompatibelt?

Bruk kun Metabo-tilbehør spesielt designet for dette verktøyet. Skaftmonterte slipestifter, polerkropper og andre tillegg må ha en skaftdiameter som nøyaktig tilsvarer spennhylsens åpning.

Hvordan rengjøre filteret i luftkoblingen?

Rengjør filteret minst en gang per uke. Koble verktøyet fra trykkluften før vedlikehold.

Hva gjør jeg ved olje- eller luftlekkasje?

Stopp verktøyet umiddelbart og koble det fra. Kontroller koblinger og tetninger. Hvis lekkasjen vedvarer, få verktøyet reparert av kompetent tekniker med originale Metabo-deler.

Hvordan justere hastigheten?

Modellen DG 25 Set har en justeringsskrue (9) for å justere hastigheten. Drei skruen den ene eller andre veien for å øke eller redusere hastigheten. Maksimal tillatt hastighet er angitt i de tekniske spesifikasjonene.

Hva er viktige sikkerhetsinstruksjoner?

Bruk alltid vernebriller og hørselvern. Unngå løse klær. Rett aldri luftstrømmen mot deg selv eller andre. Koble verktøyet fra før tilbehørsskifte eller vedlikehold.

Hvordan oppbevare verktøyet?

Oppbevar verktøyet på et tørt og rent sted, utilgjengelig for barn. Beskytt luftkoblingen og betjeningselementene mot støv og smuss.

Hvor finner jeg reservedeler?

Originale Metabo reservedeler er tilgjengelige fra Metabo-avdelingen. Se nettstedet www.metabo.com for adresser og nedlastbare delelister.

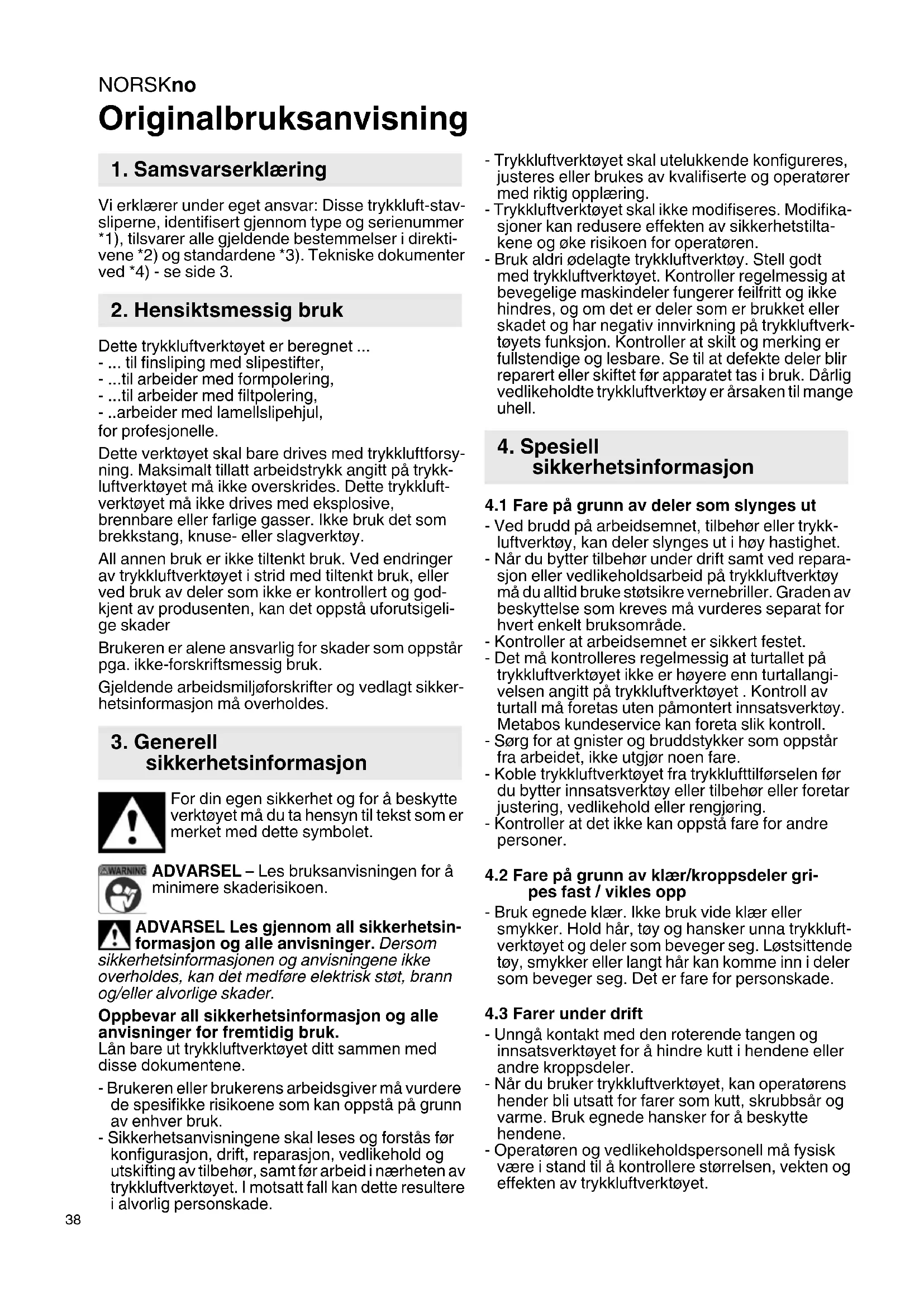

BRUKSANVISNING DG 25 Set METABO

Vi erklærer under eget ansvar: Disse trykkluft-stavsliperne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelser i direktivene *2) og standardene *3). Tekniske dokumenter ved *4) - se side 3.

2. Hensiktsmessig bruk

Dette trykkluftverktøyet er beregnet ...

• ... til finsliping med slipestifter,
• ...til arbeider med formpolering,
• ...til arbeider med filtpolering,
• ..arbeider med lamellslipehjul, for profesjonelle.

Dette verktøyet skal bare drives med trykkluftforsyning. Maksimalt tillatt arbeidstrykk angitt på trykkluftverktøyet må ikke overskrides. Dette trykkluftverktøyet må ikke drives med eksplosive, brennbare eller farlige gasser. Ikke bruk det som brekkstang, knuse- eller slagverktøy.

All annen bruk er ikke tiltenkt bruk. Ved endringer av trykkluftverktøyet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten, kan det oppstå uforutsigelige skader

Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for å beskytte verktøyet må du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut trykkluftverktøyet ditt sammen med disse dokumentene.

• Brukeren eller brukerens arbeidsgiver må vurdere de spesifikke risikoene som kan oppstå på grunn av enhver bruk.

• Sikkerhetsanvisningene skal leses og forstås før konfigurasjon, drift, reparasjon, vedlikehold og utskifting av tilbehør, samt før arbeid i nærheten av trykkluftverktøyet. I motsatt fall kan dette resultere i alvorlig personskade.

• Trykkluftverktøyet skal utelukkende konfigureres, justeres eller brukes av kvalifiserte og operatører med riktig opplæring.

• Trykkluftverktøyet skal ikke modifiseres. Modifikasjøner kan redusere effekten av sikkerhetstiltakene og øke risikoen for operatøren.
• Bruk aldri ødelagte trykkluftverktøy. Stell godt med trykkluftverktøyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverktøyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert eller skiftet før apparatet tas i bruk. Dårlig vedlikeholdte trykkluftverktøy er årsaken til mange uhell.

4. Spesiell sikkerhetsinformasjon

4.1 Fare på grunn av deler som slynges ut

• Ved brudd på arbeidsemnet, tilbehør eller trykkluftverktøy, kan deler slynges ut i høy hastighet.
• Når du bytter tilbehør under drift samt ved reparasjon eller vedlikeholdsarbeid på trykkluftverktøy må du alltid bruke støtsikre vernebriller. Graden av beskyttelse som kreves må vurderes separat for hvert enkelt bruksområde.
• Kontroller at arbeidsemnet er sikkert festet.
• Det må kontrolleres regelmessig at turtallet på trykkluftverktøyet ikke er høyere enn turtallangivelsen angitt på trykkluftverktøyet. Kontroll av turtall må foretas uten påmontert innsatsverktøy. Metabos kundeservice kan foreta slik kontroll.
• Sørg for at gnister og bruddstykker som oppstår fra arbeidet, ikke utgjør noen fare.
• Koble trykkluftverktöyet fra trykklufttilførselen før du bytter innsatsverktøy eller tilbehør eller foretar justering, vedlikehold eller rengjøring.
• Kontroller at det ikke kan oppstå fare for andre personer.

4.2 Fare på grunn av klær/kroppsdeler gri- pes fast / vikles opp

- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna trykkluftverktøyet og deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Det er fare for personskade.

• Unngå kontakt med den roterende tangen og innsatsverktøyet for å hindre kutt i hendene eller andre kroppsdeler.
• Når du brüker trykkluftverktøyet, kan operatørens hender bli utsatt for farer som kutt, skrubbsår og varme. Bruk egnede hansker for å beskytte hendene.

• Operatøren og vedlikeholdspersonell må fysisk være i stand til å kontrollere størrelsen, vekten og effekten av trykkluftverktøyet.

• Holde trykkluftverktøyet riktig: Vær forberedt på å stå imot vanlige eller plutselige bevegelser – hold begge hendene klare.

• Sørg for å stå stødig og i balanse.
• Unngå utilsiktet bruk. Ved brudd i lufttilførselen, slå trykkluftverktøyet av med på/av-bryteren.
• Bruk bare smøremidler anbefalt av produsenten.
• Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som hansker, verneklær, støvmaske, sklisikre vernesko, hjelm eller hørselsvern – avhengig av type og bruk av apparatet – reduserer risikoen for skader og anbefales.
• Tillatt turtall på innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på trykkluftverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.
• Bruk h j e l m v e d a r b e i d over hodehøyde
• Trykkluftverktøyet fortsetter å gå etter at maskinen er slått av.
• Sørg for at gnister som oppstår under bruk ikke forårsaker noen fare. Ved bearbeiding av materialer kan det oppstå eksplosjonsfarlig eller brennbart støv. Det er risiko for eksplosjon eller brann.

4.4 Fare ved gjentatte bevegelser

• Når du arbeider med trykkluftverktøy, kan det forekomme ubehag i hendene, armene, skuldrene, nakken eller andre kroppsdeler.
• Innta en komfortabel posisjon for arbeid med tryk- kluftverktøy, sørg for å ha et sikkert grep og unngå ugunstige stillinger eller stillinger som gjør det vanskelig å holde balansen. Operatøren bør endre arbeidsstilling ved langvarig arbeid, noe som kan bidra til å unngå ubehag og tretthet.
• Hvis brukeren opplever symptomer som vedvarende kvalme, smerter, bankende, smerte, prikking, nummenhet, svie eller stivhet, bør disse varslene ikke ignoreres. Operatøren må si fra om dette til sin arbeidsgiver og kontakte en kvalifisert lege.

4.5 Fare på grunn av tilbehørsdeler

• Koble trykkluftverktøyet fra trykklufttilførselen før du bytter eller fester innsatsverktøy eller tilbehør.
• Bruk kun tilbehør som er beregnet for dette apparatet og som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.
• Unngå direkte kontakt med innsatsverktøyet under og etter bruk, da de kan være varme eller skarpe.
• Tillatt turtall på innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på trykkluftverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.
• Monter aldri spiveskive, kappeskive eller fres. En bristende spiveskive kan forårsake alvorlige skader eller død.
• Ikke bruk skiver som har slagmerker, riper eller som kan falle av.
• Det må bare brukes tillatte innsatsverktøy med passende tangediameter.
• Følg anbefalingene fra produsenten av slipelegemer. For små slipelegemer må det tillatte maksimale overhenget ( L_0= lengden på tangen

mellom spenntangeende og slipelegemet) angitt av produsenten ikke overskrides! Ved økning av overhenget ( L_0 ) må det tillatte turtallet reduseres. Sett innsatsverktøyet med hele skaftlengden inn i spenntangen. Kontroller at innspenningslengden ( L_9 ) er på minst 10 mm.

L₀ Lg

- Innsatsverktøyets tangediameter må passe nøyaktig til spenntangens boring!

4.6 Farer på arbeidsplassen

Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk av trykkluftverktøy, og med luftslangen på grunn av snublefare.

• Gå forsiktig inn i ukjente omgivelser. Det kan finnes skjulte farer i form av strømkabler eller andre forsyningsledninger.
• Trykkluftverktøyet er ikke beregnet for bruk i eksplosjonsfarlige atmosfærer og er ikke isolert mot kontakt med elektriske strømkilder.
• Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

4.7 Farer på grunn av støv og damp

• Støv og røyk som resulterer fra bruk av trykkverktøyet, kan føre til helseproblemer (for eksempel kreft, fødselsdefekter, astma og/eller dermatitt). Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• I risikovurderingen må det tas i betraktning støv som oppstår ved bruk av trykkluftverktøyet og eventuelt også eksisterende støv som virvles opp.
• Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvisningen for å redusere utslipp av støv og røyk til et minimum.
• Utblåsingsluften skal føres slik at oppvirvling av støv i et støvfylt miljø minimaliseres.
• Hvis det oppstår støv eller gasser, må den viktigste oppgaven være å kontrollere disse der de oppstår.
• Alle monterings- eller tilbehørsdeler til trykkluftverktøyet som brukes til innsamling, avsug eller demping av flyvestøv eller røyk skal brukes i henhold til produsentens instruksjoner og vedlikeholdes riktig.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholdes og byttes i samsvar med anbefalingene i denne veiledningen, for å unngå unødvendig intensivering av støv- eller damputvikling.
• Bruk egnet pustemaske i henhold til instruksene fra din arbeidsgiver eller kravene i HMS-forskriftene.
• Arbeid med bestemte materialer fører til utslipp av støv og damp, som kan skape en potensiell eksplosiv atmosfære.

NORSKno

4.8 Fare på grunn av støy

• Påvirkning av høye støynivåer kan ved manglende hørselsvern føre til permanent hørselsskade, hørselstap og andre problemer som tinnitus (øresus, susing, piping eller brumming i øret).
• Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• Kontrollmekanismer som er egnet som risikoredu- serende tiltak, inkluderer bruk av isolerende mate- rialer for å unngå ringestøy fra arbeidsemnet.
• Bruk egnet hørselsvern i henhold til instruksene fra din arbeidsgiver og kravene i HMS-forskriftene.
• Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvisningen for å unngå unødvendig økning av støynivået.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholdes og byttes i samsvar med anbefalingene i denne veiledningen, for å unngå unødvendig høyning av støynivået.
• Den integrerte lyddemperen må ikke fjernes og må være i god stand.

4.9 Fare på grunn av vibrasjoner

• Virkningene av vibrasjon kan føre til skade på nerver og forstyrrelser i blodsirkulasjonen i hender og armer.
• Bruk varme klær når du arbeider i kalde omgivelser og hold hendene varme og tørre.
• Hvis du oppdager at huden på fingrene eller hendene er nummen, kribler, verker eller blir misfarget hvit, må du avbryte arbeidet med trykkluftverktøyet, varsle arbeidsgiver umiddelbart og oppsøke lege.
• Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvisningen for å unngå unødvendig forsterkning av vibrasjoner.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholdes og byttes i samsvar med anbefalingene i denne veiledningen, for å unngå unødvendig økning av vibrasjoner.
• Bruk stativ, fastspenningsanordning eller utbalanseringsanordning hvis mulig for å holde oppe vekten av trykkluftverktøyet.
• Hold trykkluftverktøyet med et ikke altfor fast, men sikkert grep samtidig som du opprettholder nødvendig håndreaksjonskraft, for vibrasjonsrisikoen blir generelt større med økende grepskraft.
• Et utilstrekkelig montert eller skadet innsatsverktøy kan føre til kraftige vibrasjoner.

4.10 Ekstra sikkerhetsanvisninger

• Trykkluft kan forårsake alvorlige personskader.
• Når trykkluftverktøyet ikke er i bruk, før du skifter tilbehør eller når du utfører reparasjoner, må lufttilførselen alltid slås av, luftslangen gjøres trykkløs og trykkluftverktøyet kobles fra trykklufttilførselen.
• Rett aldri luftstrømmen mot deg selv eller andre mennesker.
• Slanger som fyker omkring, kan forårsake alvorlige skader. Derfor må du alltid kontrollere at slangene og festene er intakte og ikke har løsnet.
• Hvis det benyttes universal-rotasjonskoblinger (klokoblinger) benyttes, må det brukes låse-

tapper, og bruk Whipcheck-slangesikringer som beskyttelse i tilfelle svikt i forbindelsen mellom slangen og lufttrykkverktøyet eller mellom slangene.
- Sørg for at det angitte maksimaltrykket for trykkluftverktøyet ikke overskrides.
- Bær aldri trykkluftverktøy etter slangen.
- Hvis trykkluftverktøyet brukes i en holder: trykkluftverktøyet må festes forsvarlig. Tap av kontroll kan føre til skader.

• Følg eventuelt HMS-forskrifter eller ulykkesforebyggende forskrifter for bruk av kompressorer og trykkluftverktøy.
• Sørg for at maksimalt arbeidstrykk angitt i de tekniske spesifikasjonene ikke overskrides.
• Verktøyet må ikke overbelastes – bruk verktøyet kun i det ytelsesområdet som er oppgitt i de tekniske data.
• Bruk bare trygge smøremidler. Sørg for at det er tilstrekkelig ventilasjon på arbeidsplassen. Ved økt utstrømming: Kontroller trykkluftverktøyet og reparer ved behov.
• Ikke bruk dette verktøyet når du er ukonsentrert. Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et trykkluftverktøy. Ikke bruk verktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av verktøyet kan føre til alvorlige skader.
• Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker.
• Sikre trykkluftverktøy mot barn.
• Ikke oppbevar verktøyet ubeskyttet utendørs eller i fuktige omgivelser.
• Beskytt trykkluftverktøy, spesielt trykkluftforsyningen og betjeningselementer, mot støv og smuss.

Informasjoner i denne bruksanvisningen er merket som følger:

Fare! Advarsel mot personskader eller miljøskader.

OBS! Advarsel mot materielle skader.

4.12 Symboler på trykkluftverktøyet

Les bruksanvisningen før verktøyet tas i bruk.

Bruk hørselsvern!

Bruk hørselsvern!

Rotasjonsretning

5. Oversikt

Se side 2.

1 Fastnøkkel

2 Spenntangmutter

3 Spenntang

4 Spenntangmutter

5 Spindel

6 F a s t n ø k k e l

7 Bryter (på / av)

8 Innkoblingssperre

9 Reguleringsskrue for turtall *

10 Luftutløp

11 Trykklufttilkobling med filter

12 Innstikksnippel 1/4"

* avhengig av utstyret

6. Bruk

6.1 Før første gangs bruk

Skru inn innstikksnippelen (12).

6.2 Sette inn spenntang

Verktøyets tangediameter må passe nøyaktig til spenntangens (3) boring!

DG 25 Set: Det finnes spenntenger er til forskjellig tangdiameter.

Sett inn spenntangen (3) i spenntangholderen (4) og skru deretter på spenntangmutteren (2) for hånd.

Dersom det ikke er satt inn noe verktøy i spenntangen, skru opp spenntangen for hånd ke med fastnøkkelen!

6.3 Montering av innsatsverktøy

For små slipelegemer må det tillatte maksimaler overhenget ( L_0= lengden på tangen om spenntangeende og slipelegemet) angitt av usenten ikke overskrides! Sett innsatsverk- med hele skaftlengden inn i spenntangen (3). roller at innspenningslengden ( L_g ) er på minst om.

L₀ Lg

Innsatsverktøyets tangediameter må passe nøyaktig til spenntangens (3) boring!

• Hold spindelen (5) fast med fastnøkkelen (6).
• Trekk til spenntangmutteren (2) med fastnøkkelen (1).
• Kontroller at innsatsverktøyet sitter forsvarlig fast.

6.4 Bruke trykkluftverktøyet

For å oppnå full effekt med trykkluftverktøyet, skal du alltid bruke en trykkluftslange med en innvendig diameter på minst 10 mm. For liten innvendig diameter kan redusere ytelsen betraktelig.

OBS! For at dette verktøyet skal få en lang levetid, må det være tilført pneumatisk olje i tilkelig grad. Dette kan gjøres som følger:

– Bruk smurt trykkluft uten påmontering av täkesmøreapparat.
– Uten täkesmøreapparat: Tilsett daglig olje via trykklufttilkoblingen. Ca. 3–5 dråper pneumatikkolje per 15 driftsminutter ved kontinuerlig bruk.

Hvis verktøyet ikke har vært i bruk på flere dager, må det tilsettes ca. 5 dråper pneumatikkolje for hånd i trykklufttilkoblingen.

OBS! Verktøyet må bare gå kort tid på tomgang.

1. DG 25 Set: Velg en egnet spenntang (3) (se kapittel6.2).
2. Montert et passende innsatsverktøy (se kapittel6.3).
3. DG 25 Set: Turtallet kan endres med regule-ringsskruen (9).
4. Still inn arbeidstrykket (målt ved luftinngangen när trykkluftverktöyet er i gang). Maksimalt tillatt arbeidstrykk, se kapittelet "Tekniske spesifikasjoner".
5. Koble trykkluftverktøyet til trykklufttilførselen.
6. Slå på: Skyv innkoblingssperren (8) i pilens retning (se figur side 2) og trykk inn bryteren (7). Slå av: Slipp opp bryteren (7)

7. Vedlikehold og stell

Fare! Koble fra trykklufttilkoblingen før ethvert arbeid på verktøyet.

Fare! Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet, un utføres av fagfolk.

• Sørg for at trykkluftverktøyet er sikkert ved å foreta regelmessig vedlikehold.
• Kontroller at skruefester sitter fast, trekk til ved behov.
• Rengjør filteret i trykklufttilkoblingen minst en gang i uken.
• Det anbefales å koble en trykkreduksjonsenhet med vannutskiller og smøreapparat før trykkluftverktøyet.
• Ved økt utstrømming av olje elle luft må trykkluftverktøyet kontrolleres og ev. utbedres. (Se kapittel 9.)
• Kontroller turtallet regelmessig, og etter hver gangs bruk, foreta en enkel kontroll av vibrasjonsnivået.
• Unngå kontakt med farlige stoffer som kan ha samlet seg på verktøyet. Bruk egnet personlig verneutstyr og bortskaff farlige stoffer med egnede tiltak før vedlikehold.

8. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som er beregnet for dette trykkluftverktøyet og som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Fare! Reparasjoner av trykkluftverktøy skal bare utføres av fagfolk med originale Metabo-vedeler!

Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkluftverktøy som må repareres. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle trykkluftverktøy, emballasjer og tilbehør. Det må ikke oppstå fare fore personer og miljø.

11. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer som følge av tekniske forbedringer.

V_1 = Luftbehov p_max. = Maksimalt tillatt arbeidstrykk n_0 = T u r t a l l d_s = spenntangens boring D_maks = Maksimal diameter på lite slipelegeme d_i = Slangediameter (innvendig)

C = Tilkoblingsgjenge

A = M ä l : Lengde x bredde x høyde
m = v e k t

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å beregne utslippene til verktøyet og sammenligne det med andre verktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktøyets tilstand. Ta hensyn til arbeidspauser og perioder med mindre belastning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak.

Vibrasjon (vektet effektiv akselerasjonsverdi; EN 28927):

a_h =Vibrasjonsemisjonsverdi K_h =Måleusikkerhet (svingning)

Lýdnivå (EN ISO 15744):

L_pA = lydtrykknivå L_WA = lydeffektnivå K_pA, K_WA = Måleusikkerhet

Bruk hørselsvern!
