| Terméktípus | Pneumatikus csavarhúzó |
| Márka | Metabo |
| Modell | DG 25 Set |
| Tápellátás | Sűrített levegő |
| Csatlakozás | 1/4"-os gyorscsatlakozó |
| Ajánlott tömlő belső átmérő | Legalább 9 mm |
| Megengedett maximális üzemi nyomás | Lásd a műszaki adatokat (p_max) |
| Fordulatszám | Lásd a műszaki adatokat (n_0) |
| Kenés | Pneumatikus olaj, 3-5 csepp 15 percenként folyamatos üzem esetén |
| Szűrő tisztítása | Legalább hetente egyszer |
| Biztonság | Újraindítás elleni védelem |
| Karbantartás | Rendszeres kenés, csatlakozások ellenőrzése |
| Javíthatóság | Csak szakképzett személy által eredeti Metabo alkatrészekkel |
| Tartozékok | Cserélhető befogópatronok különböző szárátmérőkhöz |
| Rendeltetésszerű használat | Finom csiszolás, polírozás, köszörülés szárköszörűkkel |
| Minimális befogási hossz | 10 mm |
| Hangnyomásszint | Kibocsátási értékek EN ISO 15744 szerint; hallásvédő használata ajánlott |
| Rezgés | Kibocsátási érték EN 28927 szerint |
Gyakran ismételt kérdések - DG 25 Set METABO
Felhasználói kérdések a következőről DG 25 Set METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét DG 25 Set - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DG 25 Set márka METABO.
HASZNÁLATI ÚTMUTATÓ DG 25 Set METABO
hu Eredeti használati utasítás 49

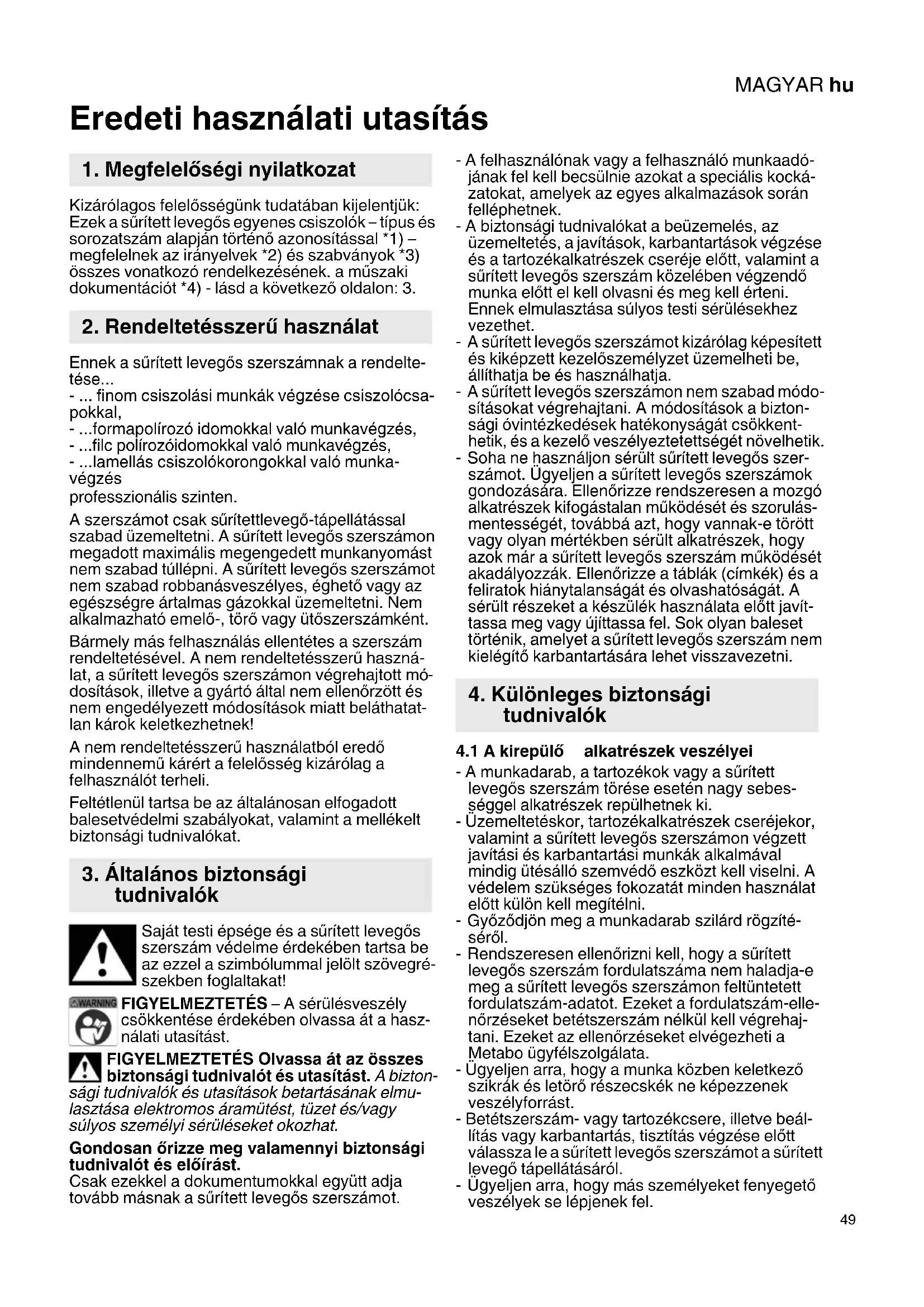

Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek a sürített levegős egyenes csiszolók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. a műszaki dokumentációt *4) - lásd a következő oldalon: 3.
2. Rendeltetésszerű használat
Ennek a sürített levegős szerszámnak a rendelte- tése...
- ... finom csiszolási munkák végzése csiszolócsapokkal,
- ...formapolírozó idomokkal való munkavégzés,
- ...filc polírozóidomokkal való munkavégzés,
- ...lamellás csiszolókorongokkal való munka- végzés
professzionális szinten.
A szerszámot csak sürítettlevegő-tápellátással szabad üzemeltetni. A sürített levegős szerszámon megadott maximális megengedett munkanyomást nem szabad túllépni. A sürített levegős szerszámot nem szabad robbanásveszélyes, éghető vagy az egészségre ártalmas gázokkal üzemeltetni. Nem alkalmazható emelő-, törő vagy ütöszerszámként.
Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használat, a sürített levegős szerszámon végrehajtott módosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett módosítások miatt beláthatatlan károk keletkezhetnek!
A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.
Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat.
3. Általános biztonsági tudnivalók
Saját testi épsége és a sürített levegős szerszám védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.
FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton-
sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat.
Gondosan őrizze meg valamennyi biztonsági tudnivalót és előírást.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak a sürített levegős szerszámot.
- A felhasználónak vagy a felhasználó munkaadójának fel kell becsülnie azokat a speciális kockázatokat, amelyek az egyes alkalmazások során felléphetnek.
- A biztonsági tudnivalókat a beüzemelés, az üzemeltetés, a javítások, karbantartások végzése és a tartozékalkatrészek cseréje előtt, valamint a sürített levegős szerszám közelében végzendő munka előtt el kell olvasni és meg kell érteni. Ennek elmulasztása súlyos testi sérülésekhez vezethet.
- A sürített levegős szerszámot kizárólag képesített és kiképzett kezelőszemélyzet üzemelheti be, állíthatja be és használhatja.
- A sürített levegős szerszámon nem szabad módosításokat végrehajtani. A módosítások a bizton-sági óvintézkedések hatékonyságát csökkenthetik, és a kezelő veszélyeztetettségét növelhetik.
- Soha ne használjon sérült sürített levegős szerszámot. Ügyeljen a sürített levegős szerszámok gondozására. Ellenőrizze rendszeresen a mozgó alkatrészek kifogástalan működését és szorulásmentességét, továbbá azt, hogy vannak-e törött vagy olyan mértékben sérült alkatrészek, hogy azok már a sürített levegős szerszám működését akadályozzák. Ellenőrizze a táblák (címkék) és a feliratok hiánytalanságát és olvashatóságát. A sérült részeket a készülék használata előtt javít-tassa meg vagy újíttassa fel. Sok olyan baleset történik, amelyet a sürített levegős szerszám nem kielégítő karbantartására lehet visszavezetni.
4. Különleges biztonsági tudnivalók
4.1 A kirepülő alkatrészek veszélyei
- A munkadarab, a tartozékok vagy a sürített levegős szerszám törése esetén nagy sebességgel alkatrészek repülhetnek ki.
- Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint a sürített levegős szerszámon végzett javítási és karbantartási munkák alkalmával mindig ütésálló szemvédő eszközt kell viselni. A védelem szükséges fokozatát minden használat előtt külön kell megítélni.
- Győződjön meg a munkadarab szilárd rögzítéséről.
- Rendszeresen ellenőrizni kell, hogy a sürített levegős szerszám fordulatszáma nem haladja-e meg a sürített levegős szerszámon feltüntetett fordulatszám-adatot. Ezeket a fordulatszám-ellenőrzéseket betétszerszám nélkül kell végrehajtani. Ezeket az ellenőrzéseket elvégezheti a Metabo ügyfélszolgálata.
- Ügyeljen arra, hogy a munka közben keletkező szikrák és letörő részecskék ne képezzenek veszélyforrást.
- Betétszerszám- vagy tartozékcsere, illetve beál-lítás vagy karbantartás, tisztítás végzése előtt válassza le a sürített levegős szerszámot a sürített levegő tápellátásáról.
- Ügyeljen arra, hogy más személyeket fenyegető veszélyek se lépjenek fel.
MAGYARhu
4.2 Behúzás és rácsavarodás veszélye
- Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a sűrített levegős szerszámtól és a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Fennáll a sérülés veszélye.
4.3 Az üzemelés közben fennálló veszélyek
- Kerülje a kapcsolatba kerülést a forgó tengellyel és a betétszerszámmal, hogy ne keletkezzenek vágási sérülések a kezein és egyéb testrészein.
- A sürített levegős szerszám használatakor a kezelő kezei olyan veszélyeknek lehetnek kitéve, mint pl. vágások, horzsolódások és hőhatás. Viseljen megfelelő, a kezeit védő kesztyűt.
- A sürített levegős szerszám mérete, súlya és teljesítménye miatt a kezelőnek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a szerszám biztos használatára.
- Tartsa helyesen a sűrített levegős szerszámot: álljon készen arra, hogy ellenhatást fejtsen ki a normal vagy hirtelen mozgásokkal szemben – legyen mindkét keze készenlétben.
- Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa.
- Kerülje el a véletlenszerű bekapcsolást. A táplevegő-ellátás kimaradása esetén kapcsolja ki a Ki/Be kapcsolóval a sűrített levegős szerszámot.
- Csak a gyártó által ajánlott kenőanyagokat használja.
- Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint a védőkesztyű, a védőöltözék, a porvédő álarc, a csúszásbiztos védőcipő, a védősisak vagy a hallásvédő viselése a készülék fajtájának és alkalmazásának megfelelően csökkenti a sérülések kockázatát, és ajánlott az ilyen eszközök viselése.
- A betétszerszám megengedett fordulatszámának legalább a sürített levegős szerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szerteszét repülhetnek.
- A fejmagasság felett végzett munkák alkalmával viseljen védősisakot.
- A szerszám a sürített levegős szerszám kikapcsolása után még mozog.
- Ugyeljen arra, hogy a használat közben keletkező szikrák ne okozzanak veszélyt. Az anyagok megmunkálása során robbanásveszélyes vagy éghető porok keletkezhetnek. Fennáll a robbanás vagy tűz keletkezésének a veszélye.
4.4 Az ismétlődő mozgások veszélyei
- A sürített levegős szerszámmal végzett munka során kellemetlen érzet támadhat a kezekben, a karokban, a vállakban, a nyaki zónában vagy egyéb testrészekben.
- A sürített levegős szerszámmal végzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezőtlen testhelyzeteket, illetve azon testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelőnek hosszú ideig tartó munka közben változtatnia kell a testtartását, ez segíthet
a kellemetlen következmények és a kifáradás elkerülésében.
- Ha a felhasználó olyan tünetek fellépését érzékeli, mint pl. tartós rossz közérzet, panaszok, zakatolás, fájdalom, bizsergés, suketség, égető érzés vagy merevség, akkor ne hagyja figyelmen kívül ezeket a figyelmeztető jeleket. A kezelő tájékoztassa ezekről a munkaadóját, és konzultáljon képesített orvossal.
4.5 A tartozékok veszélyei
- Betétszerszám vagy tartozék rögzítése vagy cseréje előtt válassza le a sürített levegős szerszámot a táplevegő-ellátásról.
- Csak olyan tartozékot használjon, amely ehhez a készülékhez készült, és megfelel az ebben a használati utasításban megadott követelményeknek és adatoknak.
- Kerülje a közvetlen kapcsolatot a betétszer- számmal használat közben és után, mert az forró és éles lehet.
- A betétszerszám megengedett fordulatszámának legalább a sűrített levegős szerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szerteszét repülhetnek.
- Soha ne szereljen fel csiszolótárcsát, darabolótárcsát vagy marót. A darabokra törő csiszolótárcsa komoly sérüléseket vagy halált okozhat.
- Ne használjon törött, repedezett vagy esetleg leejtett tárcsákat.
- Csak engedélyezett, megfelelő tengelyátmérőjű betétszerszámokat használjon.
- Tartsa be a kis csiszolótestek gyártójának az ajánlásait. A kis csiszolótestekre vonatkozóan a gyártó által megadott maximálisan megengedett túlnyúlást (L₀=a rögzítőfogó végződése és a kis csiszolótest közötti tengelyhossz) nem szabad túllépni! A túlnyúlás (L₀) növelése esetén csök-kenteni kell a megengedett fordulatszámot. Helyezze be a betétszerszámot lehetőleg a szár teljes hosszával a rögzítőfogóba. Ügyeljen arra, hogy a befogási hossz (Lg) legalább 10 mm legyen.
4.6 A veszélyek a munkahelyen
- A munkahelyi sérülések fő okai a megcsúszás, megbotlás és az elesés. Ügyeljen az olyan felületekre, amelyek a sürített levegős szerszám használata folytán csúszóssá válhatnak, ügyeljen továbbá a levegötömlő miatt fennálló megbotlási veszélyre.
- Ismeretlen környezetben viselkedjék óvatosan. Rejtett veszélyforrást képezhetnek az áramkábelek vagy egyéb tápvezetékek.
- A sürített levegős szerszámot nem robbanásveszélyes légtérben való használatra tervezték, és
nem rendelkezik az elektromos áramforrásokkal való érintkezés elleni szigeteléssel.
- Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, víz- vagy gázvezeték.
4.7 A por és a gőzök miatt fellépő veszélyek
- A sürített levegős szerszám használatakor keletkező porok és gözök egészségkárosodást (pl. rák, szülési rendellenesség, asztma és/vagy bőrbetegség) okozhatnak; ezen veszélyek vonatkozásában elengedhetetlen a kockázatok felmé-résének lefolytatása és a megfelelő szabályozási mechanizmusok életbe léptetése.
- A kockázatfelmérésbe be kell vonni a sürített levegős szerszám használatakor keletkező port és figyelembe kell venni az ekkor esetlegesen felkavarodó egyéb jelen levő port is.
- A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karban tartani, hogy a felszabaduló porok és gözők mennyisége a minimális mértékre korlátozódjon.
- A távozó levegőt úgy kell elvezetni, hogy környezetben a por felkavarodása a minimális mértékre korlátozódjon.
- Ha por vagy gözök keletkeznek, a fő feladat azoknak ellenőrzés alatt tartása a felszabadulásuk helyén.
- Minden, a szálló por vagy a gözök felfogására, elszívására vagy elnyomására szolgáló beépített alkatrészt vagy tartozékot a gyártó utasításainak megfelelően, szabályszerűen kell használni és karbantartani.
- A fogyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a por- vagy gözképződés szükségtelen fokozódásának elkerülése céljából.
- Használja a munkaadója utasításainak megfelelő, vagy a munka- és egészségvédelmi előírásokban megkövetelt légzésvédelmi berendezéseket.
- Bizonyos anyagokkal végzett munka por és göz kibocsátását eredményezi, ez potenciálisan robbanékony környezetet hozhat létre.
4.8 A zaj által okozott veszélyek
- A magas zajszint hatására elégtelen hallásvédelem esetén tartós halláskárosodás, a hallás elvesztése és egyéb problémák léphetnek fel, pl. tinnitus (csengés, zúgás, fütty, zengés a fülben).
- Elengedhetetlen a kockázatfelmérés végzése ezen veszélyek vonatkozásában, és a megfelelő szabályozási mechanizmusok életbe léptetése.
- A kockázat csökkentésére alkalmas szabályozási mechanizmusok közé tartoznak az olyan intézkedések, mint a hangcsillapító anyagok alkalmazása, amelyekkel megakadályozható a csengő zajok fellépése a munkadarabokon.
- Használja a munkaadója utasításai szerinti, vagy a munka- és egészségvédelmi előírásokban megkövetelt hallásvédelmi berendezéseket.
-
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a zajszint felesleges növekedésének elkerülése végett.
-
A fogyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a zajszint szükség-telen fokozódásának elkerülése végett.
- Az integrált hangcsillapítót nem szabad eltávolítani, és annak jó állapotban kell lennie.
4.9 A rezgések által okozott veszélyek
- A rezgések az idegrendszer károsodását okozhatják, illetve a kezekben és a karokban vérkeringési zavarokat idézhetnek elő.
- Hideg környezetben végzett munka esetén viseljen meleg ruházatot, tartsa a kezeit melegen és szárazon.
- Ha azt észleli, hogy a bör az ujjain vagy a kezein zsibbad, bizsereg, fáj vagy fehéren elszíneződik, hagyja abba a munkát a sürített levegős szerszámmal, tájékoztassa munkaadóját, és forduljon orvoshoz.
- A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a rezgések felesleges felerősödésének elkerülése végett.
poAdsgyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a rezgések szükségtelen felerősödésének elkerülése végett.
- A sürített levegős szerszám súlyának tartásához lehetőség szerint használjon állványt, feszítőeszközt vagy kiegyenlítő szerelvényt.
- A sűrített levegős szerszámot nem túl erősen, de azért mégis biztonságosan megfogva és a szükséges kézi reakcióerők biztosításával tartsa, mert a rezgés kockázata a megfogási erő növekedésével rendszerint nagyobbá válik.
- A nem megfelelően felszerelt vagy sérült betét- szerszám miatt túl nagy rezgések jöhetnek létre.
4.10 Egyéb biztonsági utasítások
- A sürített levegő komoly sérüléseket okozhat.
- Ha a sürített levegős szerszám nincs használatban, tartozékok cseréje vagy javítási munkák végzése előtt mindig el kell zárni a levegőbevezetést, a levegőtömlőt nyomásmentessé kell tenni, és a sürített levegős szerszámot le kell választani a sürített levegő bevezetéséről.
- Soha ne irányítsa a levegő áramlását önmagára vagy más személyekre.
- A z i d e - o d a v á g ó d ó t ö m l ó k komoly sérülése okozhatnak. Ezért mindig ellenőrizze a tömlők és rögzítőeszközeik sérülésmentes állapotát, és azt, hogy nem oldódtak-e ki.
- Univerzális forgókuplungok (körmös kuplungok) használata esetén arretáló csapokat kell alkalmazni és azokat Whipcheck-tömlörögzítésekként kell használni védelemként a tömlő és a sürített levegős szerszám kapcsolatának, illetve a tömlők egymás közötti kapcsolatának megszakadása esetére.
- Gondoskodjék arról, hogy ne történhessen meg a sürített levegős szerszámon megadott maximális nyomásérték a túllépése.
- A sűrített levegős szerszámokat soha ne tartsa a tömlönél fogva.
- Ha a sürített levegős szerszám tartóban üzemel: rögzítse biztonságosan a sürített levegős szer-
MAGYARhu
számot. A gép fölötti uralom elvesztése sérüléshez vezethet.
4.11 További biztonsági tudnivalók
- Tartsa be a kompresszorok és a sürített levegős szerszámok használatára vonatkozó speciális munkavédelmi és balesetmegelőzési előírásokat.
- Ügyeljen arra, hogy ne kerüljön sor a müszaki adatokban megadott maximálisan megengedhető munkanyomás túllépésére.
- Ne terhelje túl a szerszámot – csak a műszaki adatokban megadott teljesítménytartományban üzemeltesse.
- Aggálymentesen használható kenőanyagokat alkalmazzon. Gondoskodjon a munkahely kielégítő szellőzéséről. Megnövekedett kihozatal (hozam) esetén: vizsgálja meg a sürített levegős szerszámot, szükség esetén javíttassa meg.
- Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentrálni. Munka közben figyeljen oda, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sürített levegős szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábítószerek, alkohol vagy gyógyszerek hatása alatt van. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
- Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Biztosítsa, hogy a sűrített levegős szerszámokhoz ne férhessenek hozzá gyermekek.
- A szabad ég alatt vagy nedves levegön csak megfelelő védelemmel ellátva szabad tárolni a szerszámot.
- Gondoskodjék a sürített levegős szerszám védettségéről, kiváltképpen a sürített levegő csatlakozójának és a kezelőszerveknek a por és szennyezés elleni védettségéről.
Az adott üzemeltetési útmutatóban az egyes előírásokat az alábbi jelöléssel láttuk el:
Veszély! Veszélyben forog a kezelő testi épsege, vagy környezeti kár keletkezhet.
Figyelem. Figyelmeztetés anyagi károk fellépésének a lehető ségéről.
4.12 Szimbólumok sűrített levegős szerszámon
Üzembevétel előtt olvassa el a kezelési útmutatót.
Viseljen szemvédő eszközt
Viseljen hallásvédő eszközt
Forgásirány
5. Áttekintés
Lásd a 2. oldalt.
1 Villáskulcs
2 R ö g z í t öfogó anya
3 R ö g z í t öfogó
4 R ö g z í t öfogó-tartó
5 T e n g e l y
6 Villáskulcs
7 Kapcsoló (ki- és bekapcsolás)
8 Bekapcsolásgátló
9 Szabályozócsavar a fordulatszám beállítására*
10 Levegőelvezetés
11 Sürített levegő csatlakozó szűrővel
12 1/4" méretű karmantyú
* kiviteltöl függő
6. Üzemeltetés
6.1 Az első üzemeltetés előtt
Csavarozza be a karmantyút (12).
6.2 A rögzítőfogó behelyezése
A szerszám szárátmérője pontosan feleljen meg a rögzítőfogó (3) rögzítőfuratának!
DG 25 Set: Különböző szárátmérőkhöz való rögzítőfogók állnak rendelkezésre.
Helyezze be a rögzítőfogót (3) a rögzítőfogó-tartóba (4), és utána kézzel csavarozza fel a rögzítőfogó-anyát (2).
Ha nincs szerszám a rögzítőfogóban, akkor villás kulccsal meghúzni nem szabad, csak
kézzel kell megszorítani!
6.3 A betétszerszám felszerelése
A kis csiszolótesteknél nem szabad túllépni a gyártó által megadott maximálisan megengedett túlnyúlást (L₀)! Helyezze be a betétszerszámot lehetőleg a szár teljes hosszával a rögzítőfogóba (3). Ügyeljen arra, hogy a befogási hossz (L_g) legalább 10 mm legyen.
A betétszerszám szárátmérője pontosan feleljen meg a rögzítőfogó (3) rögzítőfura-
tának!
- Rögzítse az orsót (5) a villás kulccsal (6).
- Húzza meg feszesre a rögzítőfogó-anyát (2) a villás kulccsal (1).
- Ügyeljen a betétszerszám biztonságos illeszkedésére.
6.4 Vegye használatba a sürített levegős szerszámot
A sürített levegős szerszám teljesítményének a teljes kihasználásához mindig legalább 10 mm belső átmérőjű sürítettlevegő-tömlőket használjon. Túl kis belső átmérő esetén lényegesen csökkenhet a teljesítmény.
Figyelem. A sürítettlevegő-vezeték nem tartalmazhat kondenzvizet.
Figyelem. Ahhoz, hogy a szerszám hosszú időn át használható maradjon, elegendően el kell látni pneumatikaolajjal. Ez a következő módon történhet:
– Olajozott sürített levegő alkalmazása ködolajozó rászerelésével.
– Ködolajozó nélkül: kézi olajozás naponta a sürített levegő csatlakoztatásán át. Kb. 3-5 csepp pneumatikaolaj az üzemelés minden 15. percében tartós használat esetén.
Ha a szerszám több napon át üzemen kívül volt, kb. 5 csepp pneumatikaolajat kell kézileg bejuttatni a sürített levegő csatlakozójába.
Figyelem. A szerszámot csak rövid ideig szabad üresjáratban üzemeltetni.
- DG 25 Set: Az alkalmas rögzítőfogó (3) kiválasztása (lásd 6.2 fejezet).
- Az odaillő betétszerszám felszerelése (lásd 6.3 fejezet).
- DG 25 Set: A fordulatszámot a szabályozócsavaron (9) lehet módosítani.
- Állítsa be a munkanyomást (a levegő belépésénél mérve a sűrített levegős szerszám bekapcsolt állapotában). A megengedett maximális munkanyomást lásd a „Műszaki adatok“ fejezetben.
- Csatlakoztassa a sürített levegős szerszámot a sürítettlevegő-tápellátásra.
- Bekapcsolás: tolja a bekapcsolásgátlót (8) a nyíl irányába (lásd az ábrát, 2. oldal) és nyomja meg a kapcsolót (7).
Kikapcsolás: engedje el a kapcsolót (7)
7. Karbantartás és ápolás
Veszély! A szerszámon végzendő minden munka előtt válassza le a sűrített levegő csatzását.
Veszély! A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak ember végezheti.
- A sürített levegős szerszám biztonságáról gondoskodjon rendszeres karbantartással.
- Éllenőrizze a csavarkötések szoros illeszkedését, szükség esetén húzza azokat meg szorosra.
- A sürített levegő csatlakozójában levő szűrőt legalább hetente tisztítani kell.
- Ajánlott a sürített levegős szerszám elé nyomáscsökkentőt beiktatni vizleválasztóval és olajozóval.
- Ha megnövekszik a kilépő olaj és levegő mennyisége, ellenőrizze a sürített levegős szerszámot, és szükség esetén újíttassa fel. (Lásd a 9. fejezetet)
- Ellenőrizze rendszeresen, valamint minden használat után a fordulatszámot, és végezze el a rezgés szintjének egyszerű ellenőrzését.
- Kerülje a kapcsolatba kerülést a szerszámon lerakódott veszélyes anyagokkal. Viseljen alkalmas személyi védőfelszerelést, és a karbantartás előtt
távolítsa el megfelelő intézkedések révén a veszélyes anyagokat.
8. Tartozékok
Csak eredeti Metabo tartozékokat használjon.
Csak olyan tartozékot használjon, amely ehhez a sürített levegős szerszámhoz készült, és megfelel az ebben a használati utasításban megadott követelményeknek és adatoknak.
A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található.
9. Javítás
Veszély! A sürített levegős szerszámokon csak szakemberek végezhetnek javításokat eti Metabo pótalkatrészekkel!
A javításra szoruló Metabo sürített levegős szerszámokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.
A pótalkatrészek listája letölthető a www.metabo.com oldalról.
10. Környezetvédelem
A régi sűrített levegős szerszámok, csomagolásaik és tartozékaik környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban tartsa be a helyi előírásokat. Tilos személyek és a környezet épségének veszélyeztetése.
11. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.
V_1 = Levegőigény
p_max = maximálisan megengedett munkanyomás
n_0 = F o r d u l a t s z á m
d_S = A rögzítőfogó rögzítőfurata
D_max = a kis csiszolótest maximális átmérője
d _i = Tömlöátmérő (belső)
C = C s a t l a k
A = Méretek: hossz x szélesség x magasság
m = s ú l y
A fenti adatoknak türése van (a mindenkor érvényben levő szabványoknak megfelelően).
Kibocsátási értékek
Ezek az értékek lehetővé teszik a szerszám kibocsátási jellemzőinek becslését, illetve külön-böző szerszámok összehasonlítását. Az alkalmazási feltételektől, a szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
Vibráció (a gyorsulás súlyozott effektív értéke; EN 28927):
MAGYARhu
a_h = rezgéskibocsátási érték K_h = mérési bizonytalanság (rezgés) Hangszint (EN ISO 15744):
L_pA =hangnyomásszint L_WA =hangteljesítményszint K_pA, K_WA=mérési bizonytalanság
Viseljen hallásvédő eszközt!
