BRUKSANVISNING 2430 AJ SKIL

Mekanisk gearvalg (2432)

-stil omskifteren G på ønskede omdrejningstal

!beskyt batteri terminaler med bredt tape for at undgå kortslutning

STØJ/VIBRATION

• Dette verktøyet er beregnet til boring i tre, metall, keramikk og kunststoff; verktøj med elektronisk turtallsregulering og høyre-/ venstregang er ogsa egnet til skruing og gjengeskjaering
• Dette verktøyet er ikke beregnet på profesjonell bruk
  Les og ta vare pa donne brukerveiledningen ③

TEKNISKE DATA①

Max. dreiemoment for hard skruing jf.ISO 5393:33Nm (1007 & 2430) / 39Nm (2432)

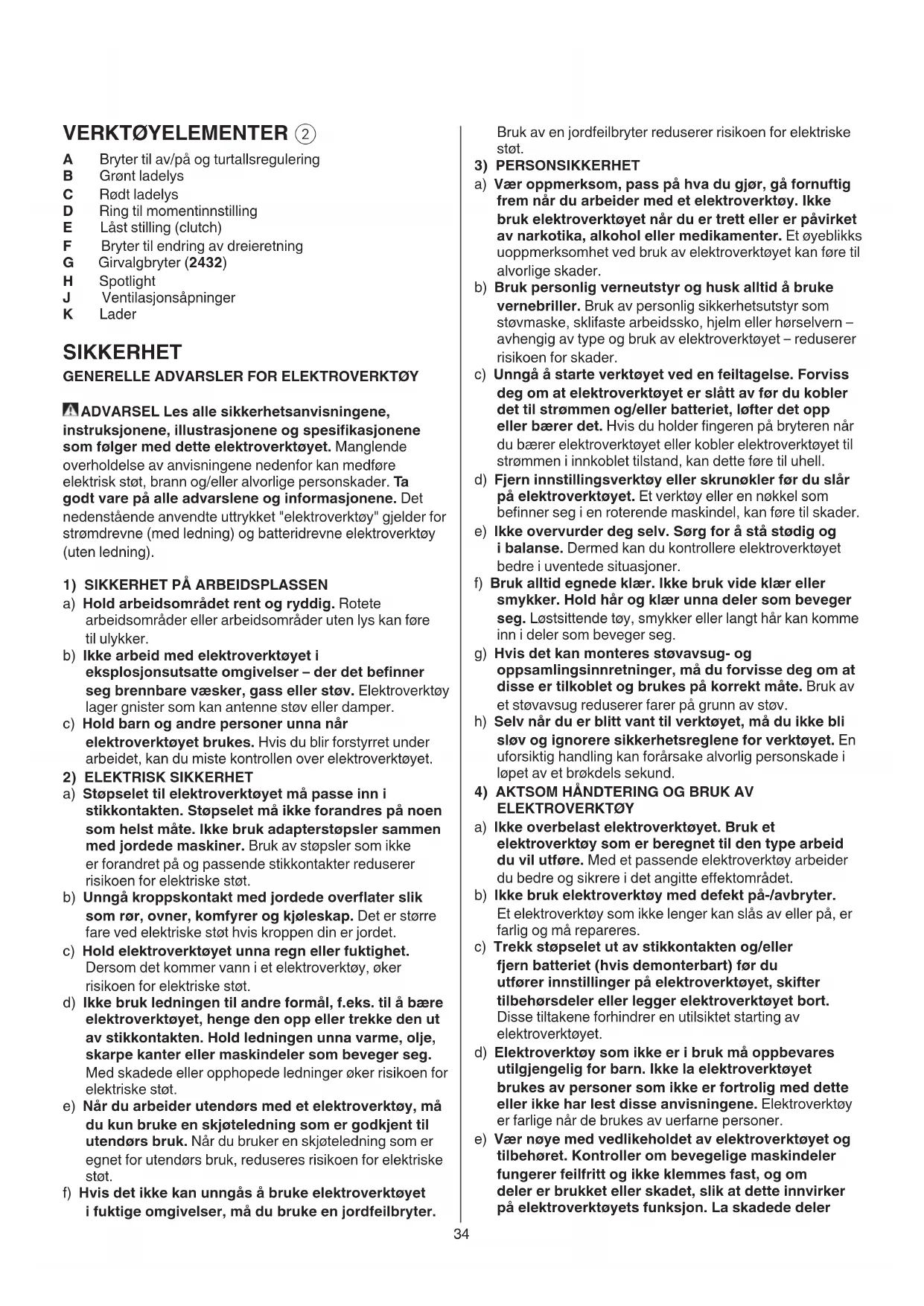

VERKTOYELEMENTER ②

A Bryter til av/pa og turtallsregulering
B Gront Iadelys
C Regt ladelys
D Ring til momentinnstilling
E Last stilling (clutch)
F Bryter til endring av dreieretning
G Girvalgbryter (2432)
H Spotlight
J Ventilasjonsapninger
K Lader

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTÖY

ADVARSEL Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som følgmer dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfrolelektrisk støt, brann og/eller alvorlige persorskader. Ta godt varpe alla advarslene og informasjonene.Det nedenstaende anvendte uttrykket "elektroverktoy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktoy (uten ledning).

a) Hold arbeidsomraret rent og ryddig. Rotete arbeidsomraderller arbeidsomrader uten lys kan fore til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vaesker, gass aller stov. Elektroverktoylager gnister som kan antennene stov aller damper.
c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
a) Stopselet til elektroverktøyet ma passer inn i stikkontakten. Stopselet ma ikke forandres på noen som helst mæte. Ikke bruk adapterstøpslerammen med jordede maskiner. Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater sik som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktigkeit. Dersom detkommen vann i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formal, f.eks. til a bare elektroverktoyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektroverktóy, má du kun bruke en skjøteledning som er godkjent til utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stót.
f) Hvis det ikke kan unngås Å bruke elektronverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter.

Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet nár du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblinkks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm ellr horselvern - avhengig av type og bru k av elektroverktoyet - reduserer risikoen for skader.

c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fore til uhell.

d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy ellen nokkel som befinner seg i en roterende maskindel, kan fore til skader.

e) Ikke overvurder deg selv. Sørg for á stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bru k vide klær eller smykker. Hold här og klær unna deler som beveger seg. Løstsittende toy, smykker ell er langt hr kan komme inn i deler som beveger seg.

g) Hvis det kan monteres stovavsug- og oppsmilingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.

h) Selv nár du er blittvant til verktoyet, ma du ikke blislov og ignorerere sikkerhetsreglene for verktoyet. Enuforsiktig handling kan forarsake alvorlig personskade i Iopet av et brokdels sekund.

4) AKTSOM HändTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk elektroverktøy med defekt pa-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller pa, er farlig og ma repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstillinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest,this anvisingene.Elektroverktøy er farlige nár de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. La skadede deler

5) AKTSOM HändTERING OG BRUK AV BATTERIDREVNE VERKTÖY

repaires for elektroverktoyet brukes. Darlig vedlikeholdte elektroverktoy er arsaken til mange uhell.
f) Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere ÅFore.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situjasoner.
h) Hold handtak og gripeflater torre, rene og uten olje eller fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktoyet i uventede situasjoner.
a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfrole skader og brannfare.
c) Hold batteriet som/DDke er i bruk unna binders, mynter, nokler, spikre, skruer erer andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutting mellom batterikontaktene kan fore til forbrenninger erer brann.
d) Ved gal bruk kan det lekke vaeske ut av batteriet. Unngå kontakt med donne vasken. Ved tilfeldig kontakt mä det skylles med vann. Hvis det kommer vaeske i oynene, ma du i tillegg oppsoke en lege. Batterivaeske som renner ut kan fore til irritasjoner påHUDEN EllER forbrenninger.
e) Ikke bruk batteriet aller verktoyet hvis det er skadet aller modifisert. Odelagte aller modifiserte batterier kan oppfare seg uforutsigbart, noe som kan fere til brann, eksplosjon aller fare for persorskade.
f) Ikke utsett batteriet aller verktoyet for apen ild aller for hove temperaturer. Ekspondering for ild aller temperaturer over 130^ kan forarsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert iBruksanvisingen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
6) SERVICE
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes elektroverktoyets sikkerhet.
b) Ikke utfor service pa odelagte batterier. Service pa batterier skal alltid utfores av produsenten ell godkjente forhandlere.

SIKKERHETSANVISNER FOR OPPLADBAR DRILL/ SKRUTREKKER

GENERELL

• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med ell er inhalering av stov kan gi allergiske reaksjoner og/ ell er sykdommer i andedrettsorganene for brukeren ell er personer i nærhen); bruk stovmaske og arbeid med

stovfjerningsutstyr nár det er mulig

• Visse typer stov er klassifisert som kreftfremkallende (som f.eks.stov fra eik og bok), spesielt sammen med tilsetningsstoffer for trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
• Følg de nasjonale krav, nár det gjelder stov for de materialer du ønsker á arbeide med
• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Sorg for at bryter F ② er i midterste (låst) posisjon før du utfører innstillniger på verktøyet eller skifter tilbehorsdeler eller bærer eller legger verktøyet bort

TILBEHØR

• SKIL kan kun garantere et feilfritt verktoy dersom original-tilbehør brukes
• Bruk kun tilbehör med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

FØR BRUK

Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben
- Sjekk alltid at tilførnt spennen gen er den samme som oppgitt pa laderens merkeplate
- Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hand)
- Bruk egnede detektorer til ø finne skjulte strom-/ gass-/vannledninger,ller spør hos det lokale el-/ gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader pa en gassledning kan fore til eksplosjon; inntrenging i en vannledning forarsaker materielle skader og kan medfore elektriske støt)

UNDER BRUK

• Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatstilbehoret eller skruen kan treffe på skjulte stromledninger (kontakt med en spenningsførende ledning kan ogsa sette elektroverktøyets metalldeler under speening og fore til elektriske støt)
  I tilfelle noe elektrisk eller mekanisk unormalt, slå Øyeblikelig av bryteren ull ut laderen fra stikkontakten

LADING/BATTERIENE

• Denne laderen kan brukes av barn fra 8 År og oppover og personer med reduserte fysiske eller sansemessige evner uller manglende erfaring og kunnskap hvisBruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fatt opplæring i sikker bruk av laderen, og forstar farene som er forbundet med bruken (ellers er det fare for feilbetjening og personskader)

Barn må vare under oppsyn (slik kan du sorge for at barn/DDleker med laderen)
Barn må ikke rengjøre og vedlikeholde laderen uten oppsyn

!fjern batteriet fra verktøyet

-kople laderen med en stikkontakt som vist ⑨ a
-gront lys B slas pa, og indikerer at laderen er klart til bruk ⑨ a
-sett batteriet i laderen som vist ⑨ b
-rodt lys C slas pa, og indikerer at batteriet blir ladet ⑨ c
etter ca. 3 timer (2610Z08491) / 5 timer (2610Z08492) er batteriet fullt opladet og gront lys B slar pa ⑨ d Ita ut batteriet fra laderen etter ladetiden er ute; sli forlenges levetid av batteriet

VIKTIG:

-dersom rodt lys C ilke slar paa etter at man har satt batteriet i laderen, kan dette bety at batteriet er for kaldt ell er varmt (laderen lader kun batteriet ved temperaturer mellom 0^ og 45^)
-lithium-ion batteriet kan lades til enhver tid (när ladingen avbrytes, skades batteriet icke)

-lithium-ion batteri behover ikke á vare utladet För de lades opp (ingen "minneeffekt" slick som i nikkel-kadium batterier)
-under lading kan laderen og batteriet vare varm a berore; dette er vanlig og indikerer ikke et problem
-se til at overflaten pa batteriet er ren og torr for det settes i laderen
-ta参加会议的人员在会场发言。
-dersom verktøyet ikke har vaert benyttet på lang tid er det bestå trekke laderen ut av stikkontakten
-nar lithium-ion batteriet er tomt, slas verktoyet av automatisk
-en betydelig redusert arbeidsperiode etter lading tyden pa at batteriet er slitt ut og bør byttes ut

Endring av dreieretning 10

-hvis ikke retningshendelen er riktig satt i venstre/hoyre posisjon, sperres bryteren A ②

lendre bare dreieretning nár verktøyet er helt stillestaende

• Bytting av bits ⑪

!bruk aldri bit med skadet tange

Momentinnstilling (VariTorque) 12

-kraft vil oke dersom clutch-ringen D fores fra 1-17; posisjon E vil lase clutchen for a tillate boring eller skruing med tung belastning
-ved skruing, prov forst med VariTorque stilling 1 og ok inntil den onskedede dybde er nadd

• Mekanisk girvalg 13 (2432)

-sett bryteren G pa onsket turtall

-lav turtall
-hoy vridningsmoment
-for skrutrekking og boring av stor diameter
-for gjenging

HIGH

-hoy turtall
-litten vridningsmoment
-for boring av liten diameter

• Batterivern

-belastningen er for hoy
-batteriets temperatur/DD er innenfor tillatt driftsttemperaturomrade pa-20 til 50^
-lithium-ion batteriet er nesten utladet (til vern mot dype utladninger)

likke fortsett a skru verktoyet av og pa etter at det er slatt av automatisk; dette kan skade batteriet

• Spotlight H ⑭

Spotlight H tennes automatisk nár bryteren A ② blir aktivert

• Grep og styring av verktoyet 15

!under arbeid, hold verktøyet alltid i gratt(græ) grepsomrade(r)

-holdventilasjonsapningenJ ② utildekket
-ikke utov for meget press pa verktoyet; la verktoyet gjore jobben for deg

BRUKERTIPS

• Dette verktøyet er/DDke beregnet paa profesjonell bruk
• Hold verktøyet og laderen ren -rengjør kontakten i laderen med alkohol eller kontact rens !ta ut laderen fra stikkontakten for rengjøring

• Hvis elektroverktøyet/laderen til tross for omhyggeligeproduksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-elektroverktøy

• send verktøyet eller laderen i montert tilstand med kjøpsbevis til leverandøren eller naermeste SKIL serviceverksted (adresser liksom service diagram av verktøyet finner du på www.skil.com)

• dersom laderen er defekt send både laderen og batteriet til leverandøren eller til SKIL sin serviceverksted

MILJ0

• Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) -i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktøm/DDI Ienger skal brukes, samles separat og returneres til et miljovennlig gjenvinningsanlegg -symbolet ⑧ er paturity som en paminnelse nar utskiftning er ndvendig!For batteriene kastes, tape polene mede tykk tape for a unnga kortslutting

STOY/VIBRASJON

• Malt ifolge EN 60745 er lydtrykknivæt av dette verktøyet < 70 dB(A) (standard deviasjon: 3 dB) og vibrasjonsnivæt < 2,5m/s^2 (vektorsum fra tre retninger; usikkerhet K = 1,5m/s^2
• Det avgitte vibrasjonsivæt er blitt mål't i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til ÅSAMmenligne et verktøy med et annet, og som et forelpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt

-bruk av verktoyet til andre oppgaver, ell er med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig okning av eksponeringsnivaet

!beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
