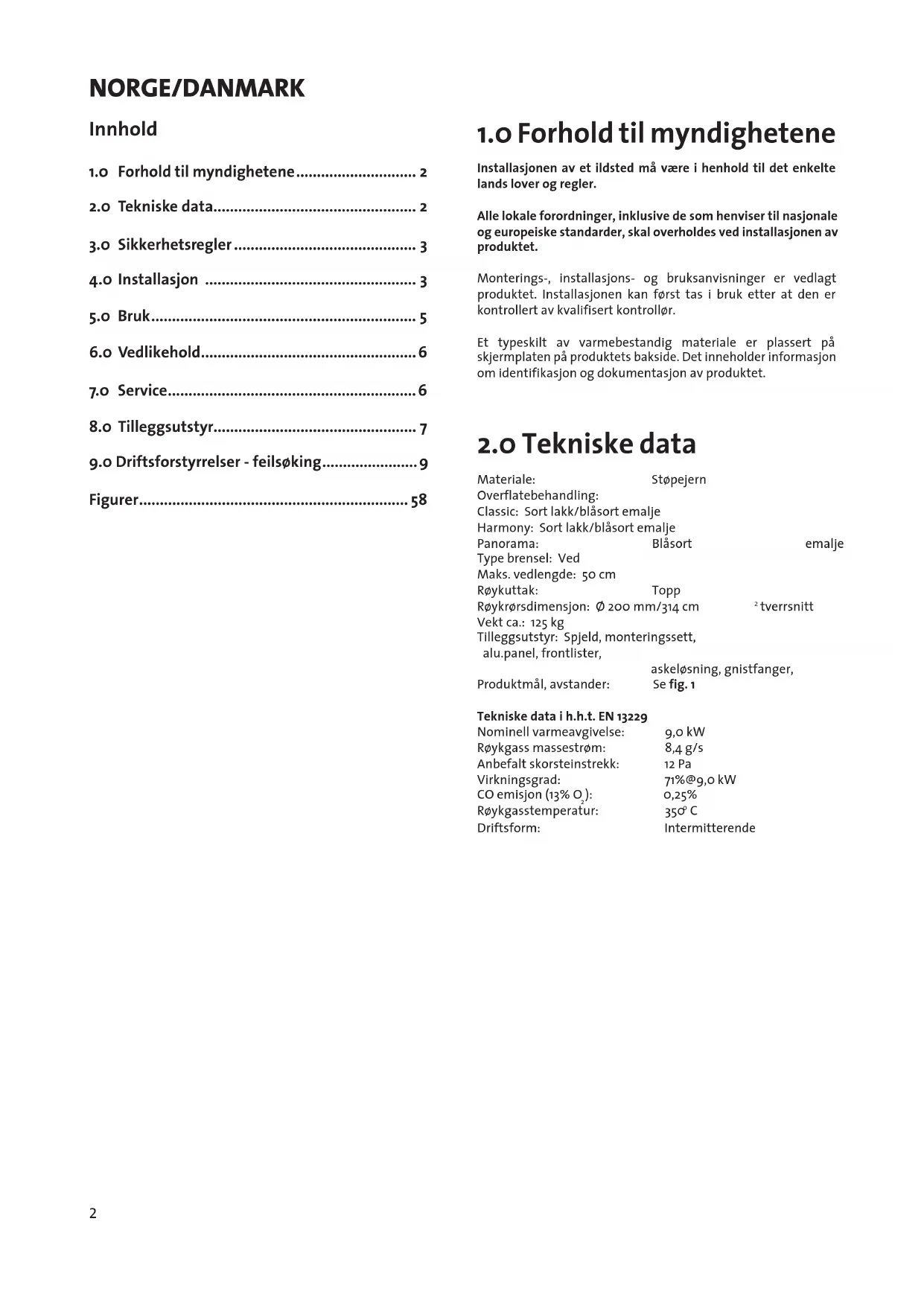

NO/DK - Montering- og bruksanvising 2

1.0 Forhold til myndighetene 2
2.o Tekniske data. 2
3.o Sikkerhetsregler 3
4.0 Installasjon 3
5.o Bruk. 5
6.o Vedlikehold. 6
7.o Service.. 6
8.o Tilleggsutstyr. 7
9.o Driftsforstyrelser - feilskoing. 9

Figurer 58

1.0 Forhold til myndighetene

Installsjonen av et ildsted må vare i henhold til det enkelte lands lover og regler.

Alle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholds ved installasjonen av Produktet.

Monterings-, installasjons- og bruksanvisninger er vedlagt produktet. Installasjonen kan forst tas iBruk etter at den er kontrollert av kvalifisert kontrollør.

Et typeskilt av varmebestandig materiale er plassert pa skjermplaten pa produits bakside. Detinneholder informasjon om identifikasjon og dokumentasjon av produitet.

2.0 Tekniske data

Materiale: Stpejern Overflatebehandling: Classic: Sort lakk/blasort emalje Harmony: Sort lakk/blasort emalje Panorama: Blasort emalje Type brensel: Ved Maks.vedlengde: 50 cm Røykuttak: Topp Røykørsdimensjon: 200 mm/314 cm ^2 tverrsnitt Vekt ca.: 125 kg Tilleggsutstyr: Spjeld, monteringssett, alu.panel, frontlister, askeløsning, gnistfanger, Produktmat, avstander: Se fig.1

Tekniske data i h.h.t. EN 13229

Nominell varmeavgivelse: 9,o kW

Røykgass massestrøm: 8,4 g/s

Anbefalt skorsteinstrekk: 12 Pa

Virkningsgrad: 71% @9,0 kW

CO emisjon (13% O): 0,25%

Røykgasstemperatur: 350°C

Driftsform: Intermitterende

3.2 Tilforsel av Luft

Advarsell Man ma forsikre seg om at det er nok tilforsel av uteluft til det rommet hvor ildstedet blir installment.

Pass pà at luftventiler i rommet hvor ildstedet er plassert, ikke er blokkerte!

Mekanisk avtrekk bør ikke brukes i et rom med ildsted. Dette kan skape undertrykk og kan trekke giftige gasser inn i rommet.

4.o Installasjon

NB! Kontroller at ildstedet er fri for skader før installasjonen beginnner.

4.1 Gulv

Fundamentering

Man ma forsikre seg om at gulvet er dimensjonert for ildstedet. Se «2.o Tekniske data» for angivelse av vekt. Gulv som ici er festet til fondamentet - sakalt flytende gulv-anbefales fjernet under en installationsjon.

Krav til beskyttelse av tregulv

Skal ildstedet anbringes pa tregulv, magulvet under og foran ildstedet, dekker av en plate av metall erer annet egnet ikke brennbart materiale. Anbefalt tykkelse min. 0,9mm Eventuelt gulvbeegg av brennbart materiale, sik som linoleum, tepper etc. ma fjernes under gulvplaten.

Krav til beskyttelse av brennbart gulv foran ildstedet

Forplaten ma vare i henhold til nasjonale lover og regler.

For Norge:

Min. 300 mm fremfor ileggsapning, og bredde minimum lik ileggssapningen.

For Dannmark:

Min. 300 mm fremfor ileggsapningen, og 150 mm til hvver side av ileggsapningen.

Kontakt dine lokale bygningsmyndigheter angående restriksjoner og installationsjonskrav.

4.2 Vegg

Avstand til brennbar vegg beskyttet av isolasjon -se fig. 1

Krav til isolasjon

50 mm steinull 120 kg/m³foliert pä en side med aluminium.

Avstand fra ildstedets skjermplate til isolasjon pa bakvegg: o mm.

Krav til peisomramming

Peisomramming må lages i et违法犯罪 brenbart materiale

Merk at hele bakveggen innenfor omrammingen ma vare dekket av isolasjon/brannmur.

Mures peiskappe til taket og taket er av brenbart materiale, ma det over toppen av varmekammeret og over kappens ventiler, lages en ekstra himling for a hindre oppvarming av taket. Bruk for eksempel:

Steinull 100 mm tykk oppe pa en stalplate min. 0,9 mm.

Sorg for utlufting i toppen av peiskappen - f.eks. spalte mot tak, aller ca. 5 cm² apning (fig. 2).

NB! Husk at installasjonen skal kinne feies og inspiseres.

4.3 Luftsrirkulasjon (fig. 2)

Mellom innsatsen og murverket skal det stromme luft, og det er svært viktig at det er fri lufttilforsel til luftinntakene bade pà topp og i bunn av innsatsen.

De angitte luftareal angitt i tekst er minimumskrav. Ndvendig sirkulasjonsluft:

Sokkel: Minimum 500 cm

fri apning.

Hette: Minimum 750 cm

2 fri apning.

Dette som sikkerhet for at varmeoppbygging innate omramningen\ ikke skal bli for stor og at varmeavgivelse til rommet blir\ tilstrekkelig.

Dersom huset er tett, ma rommet utstyres med ekstra frisklufttilforsel f.eks. gjennom en separat kanal under peisbunnen. Friskluftkanalen bør vaere sa rett som mulig. Kanaler i peisrommet ma vaere utfort i ikke brennbart materiale, og mA kinne stenges av med et spjeld for a holde kald luft ute nar peisen/DDe benytts. Benyttr gjerne Jotuls friskluftsspjeld, kat. nr. 340654.

4.4 Tak

Jøtul I 80 RH er godkjent for á kunne monteres med overkant av varmluftsåpningen min. 800 mm under tak av brennbart materiaile.

NORGE/DANMARK

4.5 Skorstein og røykrør

• Ildstedet kan tilknyttes skorstein og røykrør godkjent for fastbrensel fjrt ilddsted med røykgasstemperatur som angitt i «2.0 Tekniske data».
• Skorsteinstversnittet mä minimumvarelik rýkrørstverssnitt. Bruk gjerne «2.o Tekniske data» ved beregning av riktig skorsteinstversnitt.
• Ildstedet bør vare tilknyttet egen skorstein. Kontakt dine lokale bygningsmyndigheter angænde restriksjoner og installasjonskrav.
• Tilslutting til skorstein mä utføres i henhold til skorsteinsleverandorenes monteringsanvisninger.
  Fordettas hulliskorsteinen,borildstedet prveoppstilles for riktig avmerking for plasserig av ildsted og hulliskorsteinen. Se fig.1 for minimumsmal.
  Se til at roykrøret fær stigning heile veien frem til skorsteinen.
• Bruk røykrørsbend med feieluke for a sikre feiemulighet.

Vær obs pa at det er særdeles viktig at tilslutninger har en viss fleksilitet. Dette for a forbindre at bevegelser I installasjonen foor til sprekkdannelser.

NB! En korrekt og tett tilslutning er meget viktig for produktets funksjon.

Anbefalt skorsteinstrekk, se «2.0 Tekniske data». Ved for høy trekk kan man installere og betjene et røykrørsspjeld for Å regulere ned trekken.

Ved brann i skorsteinen:

• Steng alle luker og ventiler.
• Hold inglegsdoren lukket.
• Kontroller loft og kjeller for røykatvikling.
  Ringbrannvesenet.
• Før ildstedet kan taes i bruk erter en brann ell er et branntillp, ma det vare kontrollert og funnet i ordin av fagkyndig personell.

NB! Kontroller at ildstedet er fri for skader ffor installasjonen beginnner.

Produktet er tungt! Sørg for hjelp nár det skal settes opp og monteres.

Feste av bein og skjermplate mot gulv (fig. 3)

1. Etter at innsatsen er pakket ut, ta ut esken med innhold og eventuelt brennplater for 品 gore produktet lettere. Askeleppen og bunlisten (for Harmony/Panorama) som er plassert pa baksiden av brennkammeret, fjernes ogsa. Lukk dorene.
2. For a lette installasjonen kan hele fronten m/d d (er) ,fjernes. Se kapittel om: Servicearbeider.
3. Legg innsatsen forsiktig ned pa ryggen (bru k gjerne trepallen og pappemballasje pa gulvet for a beskytte dette).

4. Monter de 3 beina (A) med de 3 skjotestykkene (C) med 3 stk. skruer og muttere som ligger i en pose i esken. Monter deretter disse pa innsatsen ved hjelp av 3 skruer (B) M6 x 25 mm kravehode og skiver. Skruene med skiver er festet til peisbunnen fra for. Juster skjotestykkene sik at onsket hovyde oppnas.

5. Monter skjermplaten (E) under peisbunnen ved hjelp av 1 stk. mutter M6 og skive.

6. Reis brennkammeret opp.
7. NB! Produktet er tungt. Sørg for hjelp nær det skal settes opp, og plasseres.
8. Finjustering av bena gjores forst nar innsatsen er prveoppstlt. Brikken (D) bor plasseres under skruehodene, bade for a beskytte underlaget, og for a hindre at innsatsen forskkyver seg. Finjustering gjores ved hjelp av M10 x 45 mm. skruer som er festet til skjo testykkene.
9. Sett pã classigjen alle delene som ble fjernet for a lette handteringen av peisen.

Askeleppe

Legg eventuell askeleppe inntil bunllisten.

4.7 Oppstilling/installasjon

Montering til skorstein

• Innsatsen bør provemonteres først, uten at det taes hull i skorstein. Se (fig. 1) for brannmurmål.
  Innsatsen kan monteres med 02oo mm r0ykror. Dette skal vare av godkjent tykkelse.
• Plasser innsatsen i sin endelige posisjon. Ved hjelp av ovnskitt (evt. pakningsssnor) plasseres røykrøret i innsatsens røvkrørstuss.

NBI Det er viktig at sammenføyningene er helt tette. Luftlekkasjer kan ødelegge funksjonen.

4.8 Kontroll av funksjoner (fig. 5)

Nar innssaten er oppstillt, kontroller alltid betjeningsorganene. Disse skal bevege seg lett, og virke tilfredsstellende.

Luftventil (A)

Venstre posisjon = lukket

Høyre posisjon = fullt Åpnet

Dorläser - Classic og Harmony (B)

Sett handtaket i sporet i horyre dor og vri opp. Apne og lukke venstre dor pa samme mate.

Dorlas - Panorama (C)

Spjeld (D)

Spjeld er tilleggsutstyr.

Innskjovet = |apen

Trukket ut = lukket

5.o Bruk

5.1 Valg av brensel

Bruk alltid kvalitetsved, det gir det beste resultatet. Annet brensel vil kinne skade ildstedet.

5.2 Jøtuls definisjon av kvalitetsved

Med kvalitetsved menes det meste av kjent trevirke som bjørk, gran og furu.

God kvalitetsved bør vare tørket sik at vanninnholdet er pa maks. 20% .

For a oppn'dete, bvr veden hugges senest pa ettervinteren. Den klyves og stables pa en sik mate at den blir luftet. Stablene ma overdekkes for icke a trekke for store mengder regnvann. Veden bo r tas inn tidlig host, og stables/lagres for bruk commende vinter.

Energimengden i 1 kg ved varierer lite. Pä den annen side varierer eigenvekten hos de ulike typene ved relativ mye. Dette innebær at energimengden (kWh) i en bestem volummengde, feks.gran, er mindre enn i den samme volummengden av eik som har høyere eigenvekt.

Energimengden til 1 kg kvalitetsved er ca. 3,8 kWh. 1 kg helt torr ved (0% fuktighet) gir ca. 5 kWh, mens ved med en fuktighetsgrad pa 60% bare gir ca.1,5 kWh/kg.

Konsekvens av a bruke faktig ved kan bli:

Dannelse av sot/tjare pä glass, iildstedet og i skorsteinen.
- Ildstedet vil glite varme.
- Det kan gi risiko for skorsteinsbrann som følge av oppbygging av sot iildsted, røykrør og skorstein.
- Balet kan slukne.

Vær spesielt noye med aldri á fyre med følgende materialer:

Hushholdningsavfall, plastposer o.l.
- Malt ell er impregnert trevirke (som er meget giftig)
- Spon- og laminerte plater
- Rekved (drivved)

5.3 Vedlengde og mengde

Maks. vedlengde er 50 cm. Produktet har med sin virkningsgrad en nominell varmeavgivelse 9,0 kW. Nominell varmeavgivelse tilsvarer et forbruk av ca. 2,9 kg kvalitetsved pr. time.

Jotul I 80 RH er et produit som ved hjelp av ekstra tilforsel av luft sorger for en etterbrenning av skadelige gasser og partikler. Det er viktig at systemet blir brukt riktig.

Viktig for en god forbrenning er ogsa at veden er passage stor. Storrelsen pa veden bo r vaere:

Opptenningsved (finklovd ved):

Lengde: ca. 35 cm

Diameter: 2 - 5 cm

Mengde pr. opptenning: 8-10 stk.

Ved (klovd ved):

Anbefalt lenghte:30-40cm

Diameter: 8 - 12 cm

Pafyllingsinterval: Ca hvert 60. minutt

Ileggsstorrelse:3kg

Mengde pr. ilegg: 4stk.

5.4 Første gangs opptenning

NB! Lukt under innfyring

Lakkerte Produkter: Under Forste gangs oppfyring kan illdstedet gi fra seg en irriterende gass som kan lukte noe. Gassen er ikke giftig, men det bor foretas en skikkelig utlufting av rommet. Fyn med god trekk til samtlige gasser har brent ut - til hverken røyk eller lukt merkes mer.

Produkt er beregnet for intermitterende forbrenning. Med intermitterende forbrenning menes her vanlig bruk av et ilsted. Dvs. at hvert ilegg bør brenne ned til glør før det legges pa ny ved.

• Apne ventilene helt ved á skyve disse mot hoyre (fig. 5A+5B). (Bruk en hanske e.l., da betjeningshandtaket blir varmt.)
• Legg to halvstore trestykker ut/inn pa hver sin side i peisbunnen.
• Krøll litt avispapir (evt. never fra bjørkeved) mellom disse, legg litt finklovd ved på kryss og tvers, og tenn opp. Øk størrelsen etterhvert.
  La doren sta pa glott helt til veden tar fyr. Dren og opptenningsventilen stenges nar veden har antent skikkelig og brenner godt.
• Kontroller at etterbrenning (sekundaerforbrenning) starter. Dette sees best ved a kontrollere at gule stikkflammer brenner under hveltet.
  Deretter regulerer du forbrenninger til onsket varmeavgivelseved hjelp av luftventilen (Fig. 5A).

Nominell varmeavgivelse oppnas ved ca. 80% apning av Luftventilen (Fig. 5A).

5.6 Pafylling av ved

Hvert ilegg bør brenne ned til glør for det legges pa ny ved. Apne doren pa glott og la undertrykket i ildstedet utjevne seg, for doren apnes helt.
- Legg i veden og sett luftventilen i helt Åpen stilling i noen minutter til veden har tatt godt fyr.
- Luftventilen (fig. 5A) reguleres ned igjen när veden har antent skikkelig og brenner godt. Kontroller at etterbrenning (sekundærforbrenning) starter.

NB! Advarsel mot overfyring: Ildstedet ma aldri overfyres.

Med overfying forstås et for stort ilegg av ved, og/eller for mye lufttilforsel, sik at varmeutviklingen blir for kraftig. Et sikkert tegn på overfying er atprodukter fär glodende punkter. Reduser da ventilinnstillingene øyeblikelig.

NORGE/DANMARK

Ved mistake om for hýyt/dárlig trekk i skorsteinen, má det sokes fagkyndig hjelp for utbedring. Se ögså «2.o Tekniske data» og «4.5 Skorstein og røykrør» for informasjon.

5.7 Bruk av ildstedet ved overgang vinter- v

Det bør da fyres med mindre ved og med større Åpning pa luftventilene, sik at veden brenner friskere og raskere. Pa den maten vil trekken i skorsteinen bli opprettholdt.

For a unnga opphoping av aske bor den fjernes oftere enn vanlig. Se avsnitt «6.2 Fjerning av aske».

6.o Vedlikehold

6.1 Rengjøring av glass

Jotul I 80 RH Classic, Harmony og Panorama er utstyrt med luftspyling av glasset. Via luftventilen suges luft inn i overkant av ildstedet og spyles nedover langs innsiden av glasset og reduserer avsetningen av sottelegg.

Det vil allikevel alltid dannes noe sot pa glasset, men mengden vil vare avhengig av de stedlige forhold og regulering av luftspylingsventilen. Mesteparten av sottelegget vil normalt bl brent av nar luftspylingsventilen blir regulert opp til maks., og det fyres friskt i ildstedet.

Et godt rädl Ved vanlig rengjöring - fukt et kjokkenpapir med varmt vann og ta pa litt aske fra brennkammeret. Gni over glasset og vask deretter med rent vann. Törk godt. Dersom det er behov for a rengjore glasset grundigere, er en glassrens anbefale (folg bruksanvisingen pa flaskan).

6.2 Fjerning av aske

• Loft ut askelisten/kubbestopperen.
• Brukenskiffe e.l.og skrap asken ut.
• La alltid noe aske bli liggende igjen som et beskyttende lag mot ildstedbunnen.

Som tilleggsutstyr kan det leveres en askeløsning. Se eget avsnitt under: «8.o Tilleggsutstyr».

Se forovrig beskrivelse av hvordan handtere aske under:

3.0 Sikkerhetsregler

6.3 Rensing og sotfjerning i Produktet

Under fyring vil det kinne danne seg et sottebeegg pa innsiden av ildstedets varmeflater. Sot har en god isolerende effekt, og vil derfor reduzere ildstedets varmeavgivelse. Dersom sottebegg oppstar under bruk av produktet, vil dette kinne avhjelpes ved bruk av en sotrens.

For a forhindre at det danner seg vann og tjarebelegg iildstedet, bør det fyres kraftig med regelmessige mellomrom for a tørke opp belegget. En arlig rengjöring innvendig vil være ndvendig for a fã maksimalt varmeutbytte avprodukter. Foreta dette gjerne i forbindelse med feiing av skorstein og skorsteinsrør.

6.4 Feiing av røykrør til skorstein

Feiing av roykror ma utfores gjennom roykrrots feieluke ell er gjennom produktets dprapning. Da ma hvelvet fjernes. Se hvordan dette gores under avsnitt: 7.o Servicearbeider

6.5 Kontroll av ildstedet

Jøtul anbefaler at du selv kontrollerer ditt ildsted nøye etter at feiing/rengjöring er gjennomfør. Kontroller alle synlige overflater for sprekker. Se også til at alle sammenføyninger er tette, og at pakninger ligger riktig. Pakninger som er slitte eller deformierte, bør byttes ut.

Rens pakningsssporet godt, pafor keramisk lim (fas kjopt hos din lokale Jotul forhandler), og press pakningen godt pa plass. Etter kort tid er sammenfoyninger torr.

6.6 Utvendig vedlikehold

Lakkerte produit vel etter noen ars bruk kinne endre farge. Overflaten bo r pusses og birstes fri for lose partikler for ny Jotul oynslakk pafores.

7.1 Utskifting av brennplater (fig. 6)

1. Loft opp askelisten (A) pä den ene siden sik at denkommen ut av leiene pä sider av brennkammeret, og ta den deretter ut.
2. Fjern sidebrennplatene (B) ved a Iofte disse litt opp og trekk ut. Dersom de sitter fast kan et skrujern benyttes til a vippe de opp.
3. Løft sa bakre brennplate ut (C).

Montering:

• Start med bakre brennplate forst.
• Sett sidebrennplatene på plass.

7.2 Utskifting av hvelv (fig. 7)

Loft hvelvet opp i forkant, og ta det ut gjennom dorene.

7.3 Demontering/montering av d\rer

Classic og Harmony

For a ta av drene ma disse apnes.

• Sla ut hengseldubbene og trekk ut dorene.
• Ved montering av dorene ma eventuelle skiver under de nederste hengseldubbene settes pa plass.
• Bytt samtidig pakning.

Panorama

For a ta av doren, ma donne apnes.
- Fjern selvukkemeikanismen og hengselsdubben og løft døren av.
- Ved montering av doren ma eventuelle skiver under hengseldubben settes papiass.

7.4 Demontering/montering av front (fig. 8)

1. Demoner dorer, askeleppe, hvelv og spjeld -hvis det er montert. (Se egne avsnitt).
2. Skru skruene (A) i nedre forskant av brennkammeret halvt ut og trekk skivene helt ut mot skruhodet.
3. Løsne skruene (B) i øvre forkant av brennkammeret. Disse skruene har skive og mutter på innsiden. Nå siste skrue løsnes ma fronten støttes sik at den ikke faler fram.
4. Loft vekk fronten.
5. Montering skjer ved at fronten settes pa de to halvt innskrudde skruene (A) i punkt 2. Fronten har spor der skruene skal passer.
6. Skyy rammen inn i overkant - Ioft den litt opp sik at den kammer opp pa toppen. Fest rammen med skruer (B) M6 x 30 mm og muttere m/skiver pa innsiden av brennkammeret.

NORGE/DANMARK

8.o Tilleggsutstyr

8.1 Spjeld - kat. nr. 340955 (fig. 9)

Montering av spjeld (før installationsjon)

Fjern roykstussen dersom den allerede er montert.
- Skru ut skruen (A) som er pa dorrammen overst pa midten. (Mutteren sitter pa baksiden).
Hekt reguleringsarmen (B) pa spjeldet (C) fra venstre. Stikk den ned i roykapningen fram gjennom hullet i ørramma. Senk spjeldet sik at knastene faller ned i leier (D) pa røkuttaket. Spjeldet settes pa plass med buet del bakover.

(Obs! I speljeldpakken ligger en reguleringsstang som passer til Jøtul 80 Classic, og en til Harmony/Panorama. Stangen til Classic kjennetegnes ved en knekk på midten i område E.)

• Skru knotten på reguleringsarmen.

Demontering/montering av spjeld (etter innmuring)

Skal speljeldet demonteres, mä brennplater, og hvelv fjernes. (Seegne beskrivelser).

• Skru knotten av reguleringstangen.
  Loft spjeldet ut av sitt leie, og trekk det ned. Hekt av reguleringssarmen, og spjeldet kan tas ut gjennom dorene.
• Trekk reguleringsarmen inn i røykklokka og ut gjennom døråpningen.
  Spjeldet settes pa plass med buet del bakover. Hekt reguleringsarmen pa spjeldet fra venstre, loft det opp og plasser det i sitt leie i røykstussen.
• Skru knotten på reguleringsarmen igjen.

8.2 Topp- og bunnrist (fig. 10)

1. Bunnrist: Bunnristen (A) plasseres under frontrammen. Stillskruene på beina justeres slick at bunnristen passer.
2. Topprist: Legg ett festejern (B) pa hver side av innsatsens topp. Fest jernene lost med mutterM6 og skiveslik at de kan skyves litt.
3. Sett toppristen (C) på frontrammen og fest den med to karosseriskruer (D).
4. Juster toppristen slick at denkommen jevnt med frontrammen.
5. Løsne de to karosseriskruene (D) og ta bort toppristen.
6. Na kan mutterne som holder festejernene plass trekkes til.
7. Skru fast toppristen pa nytt.

8.3 Aluminiumpanel

Dersom man ønsker a dekke til EVT. apninger pa sider av innsatsen mot peisvangene, er det tilgjengelig sortlakkerte sidepaneler av aluminium.

Disse er henholdsvis 775 mm høye, og tilpasset innsatsen montert med topp- og bunnrist. Dersom tilpasning er nødvendig, er de enkle a kappe med bauil er vinkelsliper.

Sidepanel smal kat.nr. 340818 - bredde 76 mm, hovyde 775 mm. (2stk.i pakke)

Sidepanel bred kat.nr. 340817 - bredde 120 mm, hovyde 775 mm - (2stk.i pakke)

Sidepanel smalt og bredt kan kombineres og f en totalbredpe 180 mm, som EVT. ogsa kan plasseres i vinkel.

Montering av aluminiumspanel (fig. 11)

1. Festevinkelen (A) monteres til peisvangen med plugger og skruer.
2. Press sidepanelet (B) inn pa festevinkelen. Legg forst litt mortel pa peisbunnen bak panelet som stotte.
3. Dersom smalt og bredt panel kombineres, kan vinkelen mot peisvangen makse vare 70^

8.4 Frontlister emaljerte (fig. 12)

Sider-smale kat.nr.340996

Sider-brede kat.nr.340995

1. Ta av fronten (se avsnitt om: Servicearbeider).
2. Fest listene (A) med senkhodeskruer gjennom de 2 slissene i sidekantene av brennkammeret.Pass pa at panelene er parallelle.Dvs. like langt fra sidekantene pa brennkammeret og i flukt med endene av frontlist topp-smal (B),hvis den er montert.
3. Sett pà fronten.

Toplist-kat. nr. 340997

1. Skru de 2 festejerna (fig. 16 C) til listen (fig. 16 B) med M6 x 10 mm skruer.
2. Plasser listen sik at den ligger an pa innsiden av frontrammen. Skru fast festejerna med M6x20 mm skruer og muttere pa brakettene for innsatsens skjermplate.

8.5 Innvendig asketømming kat. nr. 340732 (fig.13)

1. Ta ut innvendig skrue midt i bunnen av brennkammeret slik at fyrplate og travers kan fjernes.
2. Legg en pakning (B) (ligger i esken) lungs kanten av hullet.
3. Senk ytterbeholderen (c) ned gjennom bunnen av brennkammeret.
4. Lasytterbeholderen med 4 plateskruer fra innsiden.
5. Fest skjermplaten mot gulv (fig. 4-A) under bunnen avytterbeholderen med M6 x 10 mm skrue og mutter.
6. Sett askebøtten (D) på plass iytterbeholderen.
   Merk! Den sidén som ikke har flens plasseres mot bakveggen.
7. Legg fyristen (E) pā plass i brennkammeret.

8.6 Gnistfanger

Classic : kat.nr.340758,

Nar peisen benyttes med apne dorer, skal alltid gnistfanger brukes. Den settes pa plass med to klor i nedkant, og et fjarklips som presses inn i drapningen i overkant.

8.7 Selvlukkende dormekanisme (Panorama)

Lpsne forst settskruen (C). Benyt unbrako-nkkel (D) og stram fjaren ved a dreie unbrakoskruen pa toppen av akselen (E).
- Hold fjaren stramt mens settskruen strammes igjen.
- Etter en tids bruk kan fjæspenningen avta noe, og ma derfor justeres igjen.

9.o Driftsforstyrrelser - feilsøking

Darlig trekk

• Sjekk skorsteinens lenghte sik at den dekker kravene i nasjonale lover og regler. Se ogsa «2.0 Tekniske data» og «4.5 Skorstein og røykrør» for informasjon.
• Kontroller at min. tversnitt på skorsteinen er i henhold til «2.o Tekniske data».
• Set til at det ikke er noe som hinderer røykgassene Å slippe ut: Grener, trær etc.

Ilden dor ut etter en tid

• Kontroller at veden er tørn ok
• Sjekk om det er undertrykk i huset; steng mekaniske vifter og apne et vindu i nærheten av peisen.
  Sjekk at luftventilen er apen.
• Set til at røykuttaket ikke er tett av sot

Hvis det dannes unnormalt mye sot pà glasset

Det vil alltid dannes noe sot pà glasset, men mengden vil vare avhengig av:

Fuktigheten i brenselet
- De stedlige trekkforhold
- Regulering av luftventilen.

Mesteparten av sotbelegget vil normalt bli brent av nár luftventilen blir regulert opp til maksimum, og det fyres friskt i ildstedet. Se også «6.1 Rengjøring av glass - et godt råd».

ENGLISH

Table of contents

Mengde pr. ilegg: 4 stk.

5.5 Daily use

✓	Alle deler er med i produitet (ifølge struktur).	All parts are included.
✓	Alle festemidler er av korrekt type, og er korrekt anvendt.	Correct fastener items have been used and correctly applied.
✓	Overflater er i samsvar med Jøtuls kvalitetsstandarder.	Surfaces comply with Jøtul workmanship standards.
✓	Lukkemeikanismer fungerer som de skal, oguten behov for unødig stor kraft.	Door locking mechanisms function correctly; excessive force is not needed.
✓	Produktet/serien øter kravet for lekkasjetest.	The product/lot complies with the leakage test requirement.
✓	Lakkerte/emaljerte overflater øter kravene i Jøtuls kvalitetsstandarder.	Paint/enamel surface finish complies with Jøtul workmanship standards.
✓	Produktet er fritt for utvendig kitt- eller limklin.	Surfaces are not contaminated by external stove cement or glue.
✓	Produktet har ingen sprekker i glass, støpejern erler andre deler.	There are no cracks in glass, cast iron or other parts.
✓	Pakninger er riktig lagt, og skjemmer ikke produitet ved stygge ender uller ved at pakningen er unødig synlig.	Gaskets are correctly applied and do not degrade product appearance (i.e. loose ends or excessive visible exposure).
✓	Dørpakninger er godt limit. Door gaskets are firmly glued/fixed to the door.
✓	Dørpakninger har tilfredsstillende pakningstrykk. Door gaskets provide satisfactory sealing.
✓	Sjekk at det ikke "lyser gjennom" i ørpakninger erler andreammenføyninger.	Check for "light through" at door seals and other relevant locations.
✓	Trekkhendler osv fungerer normal.	The function of air valve handle etc is normal.

Jøtul bekrefter herved at dette produit er kontrollert og funnet Åvelle i samsvar med på kvalitetsnormer.	Jøtul hereby confirm that this product has been QC inspected and found to comply with our quality standards.
Lot#/Serie nr. Checked by/ kontrollert av Date/Dato:

Jotul arbeider kontinuereg for om mulig a forbidre sine produkter, og vi forbeholder oss retten til a endre spesifikasjoner, farger og utstyr uten naermere kunngjoring.

Jøtul AS arbeider etter et kvalitetssikringssystem basert på NS-EN ISO 9001 for utvikling,produksjon og salg av ildsteder. Vår kvalitetspolitikk skal gi kundene den trygghet og kvalitetsspoplevelle som Jøtul har stätt for siden bedrifdens historie startet i 1853.

Qualität
