BRUKSANVISNING KS 30001 EG GRAM

Skabets anvendelse og tilbehør

Raslen eller brummen

Rislende og klukkende lyde

Til lykke med det nye kjøleskapet ditt

Legg merke til at denne bruksanvisningen gjelder for alle kjøleskap av typen KS, og at utstyret derfor kan variere fra modell til modell.

ADVARSEL

Gamle kjøleskap og frysere er ofte utstyrt med kompliserte smekklåser som bare kan åpnes utenfra. Hvis du setter en slik modell vekk eller kasserer den og avleverer den til en mottaksplass for spesialavfall, så husk å ødelegge låsen først. På den måten forhindrer du at lekende barn kan bli sperret inne og komme i livsfare.

NB! Vær oppmerksom på miljøreglene for gamle kjøle- og fryseskap. Les avsnittet "Fjerning".

Før du tar kjøle- skapet i bruk

Les avsnittene om oppstilling og innbygging, igangsetting og temperaturstyring pluss avsnittet om el-tilkopling før du tar kjøleskapet i bruk.

Kontrollér at kjøleskapet ikke er skadet når du mottar det. Transportskader skal anmeldes til forhandleren før kjøleskapet tas i bruk.

Brett ut sidene med illustrasjoner slik at du kan følge med i både tekst og bilder samtidig.

Oppstilling og innbygging

Av sikkerhets- og bruksmessige grunner må kjøleskapet ikke plasseres utendørs. Kjøleskapet bør plasseres i et tørt rom. Kjøleskapet er beregnet til temperaturklas-

se N i henhold til den europeiske standard EN 153.

Underlaget må være helt plant, og kjøle- skapet må ikke settes på rammer eller lig- nende.

Sett ikke kjøleskapet i nærheten av varmekilder som f.eks. komfyr eller radiator og la være med å plassere kjøleskapet i direkte sollys.

Det er viktig at kjøleskapet står helt rett, og at det er god luftsirkulasjon over, under og rundt det. Målene er frie åpninger. Tallene i parentes gjelder ved kombiskapsinnbygginger.

Enkelte skap krever et fritt gjennomstrømningsareal på min. 200 cm². Kombiskap krever 300 cm².

1A Innbygging med ventilasjonsrist av kjøle- eller kombinert kjøle-/fryseskap i vanlige kjøkkenelementer med tilstrekkelig ventilasjon omkring kjøle-/kombiskapet til kompressoren.

1B Innbygging i kjøleskapselement av kjøle- eller kjøle-/fryseskap med inn- bygd ventilasjon. Luften strømmer inn via sokkelen og ledes bakom skapet.

El-tilkopling

Skapet er beregnet for tilkopling til vekselstrøm.

Tilkoplingsverdiene for spenning (V) og frekvens (Hz) er vist på typeskiltet 2ine i skapet.

Hvis det er spesielle forhold som gjør seg gjeldende, bør du ta kontakt med leve- randøren eller el-installatøren før du kopler til det nye apparatet.

Tegning 3iser hvordan du selv lett kan

endre døren fra høyrehengslet til venstre-hengslet - eller omvendt.

Legg kjøleskapet ned på "ryggen" med forsiden opp. Skru av dørhåndtaket 1ed en vanlig skrutrekker. Fjern skruene 2med en nøkkel når døren avmonteres. Når døren nå tas av, følger den ene hengselen med. Denne hengselen er skrudd fast på døren og må fjernes før døren settes på igjen.

Flytt hengseltappen ③ver på motsatt side. Legg merke til at tappen skal monteres speilvendt når den flyttes over på motsatt side - dvs. den skal snus en kvart omdreining. Det kan være nødvendig å bruke en tang til å trekke tappen fri av toppen.

Flytt avtrapphengselen 4ver på motsatt side.

Plassér nå døren og deretter den medfølgende hengselen der avtrapphengselen satt.

Når døren monteres, bør du legge inn et 9 mm tykt mellomstykke (av tre eller lignende) ved den nedre hengselen. Plassér mellomstykket mellom skapfronten og kanten av døren for å få plass til tetningslisten. Husk å få anbrakt riktig antall underlagsskiver ved nedre hengsel slik at døren kommer opp i riktig høyde.

Hvis kjøleskapet har ligget ned under transporten, eller hvis det har stått på lager i kalde omgivelser (kaldere enn +5°C), skal det ha en hvileperiode på minst 1 time før det tas i bruk.

Tilslutt strømmen til kjøleskapet ved å sette støpselet i stikkontakten.

Når strømmen tilsluttes, utløses en alarm som forteller at det er for varmt i kjøleskapet, og at det har vært strømavbrudd.

Les under "Alarm" hvordan du avbryter alarmen.

Elektronisk styring

Figur 4 fiser det elektroniske betjeningspanelet.

Elektronisk styrte kjøleskap er fra fabrikken innstilt på å kjøre med optimale temperaturer, og modellene betjenes med tasten 5 TEMP.

Når du trykker på tasten og holder den nede, vil du etter et kort øyeblikk kunne avlese den aktuelle innstillingen på dis- playet. Denne innstillingen vises i ca. 3 sekunder. Hvis du fortsetter å holde tasten nede, kan du endre innstillingen (se nedenfor).

Endring av temperatur

Trykk på TEMP og hold tasten nede. Etter et øyeblikk vises aktuell innstilling. Deretter lyser de små lampene opp etter tur hen over skalaen. Når slutten av skalaen er nådd, vil alle lampene slokne et øyeblikk før de starter med å lyse opp igjen. Slipp tasten når lampen for ønsket temperatur lyser. Kjøleskapet er nå innstilt på denne temperaturen.

Avstenging ved rengjøring/avriming

Trykk på TEMP som beskrevet under "Endring av temperatur". Slipp tasten i det øyeblikket alle lampene er sloknet. Du har nå slått av kjølefunksjonen og kan gjøre rent kjøleskapet.

Den aktuelle temperaturen vil stadig kunne avleses i de neste ca. 2 timene - deretter blir også denne funksjonen slått av.

Strømbrudd

Etter strømbrudd starter skapet automatisk. Så snart strømmen kommer tilbake, vil

skapet begynne å gå igjen og alarmen aktiveres (se avsnittet om alarm).

Alarm

Alarmen aktiveres ved strømbrudd eller hvis temperaturen er over 6°C varmere enn innstilt temperatur i mer enn 2 timer. Alarmen fortsetter også selv om temperaturen har blitt normal igjen for å fortelle deg at det har vært noe i veien.

Alarm ved start

Din nye GRAM modell har ikke vært tilkoblet strømnettet siden den ble testet på fabrikken. Elektronikken "tror" derfor at det har vært strømbrudd når du tilkobler apparatet til strømnettet hjemme i din bolig. Derfor aktiveres alarmen.

Stopp alarm

Trykk på TEMP og hold tasten nede. Etter et øyeblikk vises innstillt temperatur på displayet. Slipp da straks tasten. Alarmen stopper.

Nødprogram

• det legges inn ferske varer
• døren står åpen i lengre tid
• kjøleelementet avrimer

Matvarene påvirkes ikke av disse svingningene, og temperaturen blir fort normal igjen

Skapets anvendelse og tilbehør

Skapets korte hylle 6an brukes som skråstilt flaskehylle ved å senke det bakerste opphenget ned på den underliggende hyllebæreren.

Skapet er delt opp Aen kjøle- og en svaleavdeling ved hjelp av en glasshylle med luftspjeld. Denne hyllen og flaskehyllen i døren i samme høyde må ikke flyttes av hensyn til oppdelingen i kjøl og sval. Temperaturen i svalavdelingen reguleres ved hjelp av spjeldet BJo mer du åpner spjeldet, jo mer kald luft kan strømme ned fra kjøleavdelingen til svalavdelingen.

Grønnsakskuffer

Skuffene nederst i kjøleskapet er godt egnet til oppbevaring av frukt og grønt. Den overliggende hyllen som dekker, beskytter varene mot uttørring.

Boksene er ideelle til alle slags matvarer. De tettsluttende lokkene forhindrer matvarene i å tørke ut og sparer deg for tungvint ut- og innpakking av varene. Serveringsboksene er laget av et materiale som tåler mineraloljer, fettstoffer og svake syrer. De tåler frostgrader og opp til 100°C. De kan rengjøres i oppvaskmaskin, men må ikke plasseres like ved varmelegemet. Serveringsbokser kan også kjøpes som ekstrautstyr.

Flaskehyllen kan justeres i dybden ved hjelp av trådbøylen. Innstillingen skjer ved å flytte trådbøylen i hullene på flaskehyllen

Flaskehyllen kan flyttes i intervaller på 10 cm.

Avriming

Kjøleskapet har helautomatisk avriming, som styres av en føler. Denne føleren sørger for at kjølingen først setter i gang når kjøleelementet er helt avrimet.

Skulle det likevel forekomme en usedvanlig isdanning, kan du avrime manuelt ved å avbryte kjølingen.

Rengjøring

Slå av kjølefunksjonen som beskrevet under avsnittet "Avstenging ved rengjøring/avriming".

Kjøleskapet rengjøres best med en svak såpeoppløsning (maks. 85°C). Bruk ikke rengjøringsmidler som kan ripe. Tetningslisten ved døren bør rengjøres med jevne mellomrom for å hindre misfarging og sikre lang holdbarhet.

Fjern støv og lo i kompressorrommet med en støvsuger.

Nyttige tips

Hvis kjøleskapet ikke skal brukes i en periode

Sett døren litt på klem når kjøleskapet er avrimet og rengjort. På den måten unngår du ubehagelig lukt i kjøleskapet.

Kompressoren står stille

- Kontrollér temperaturinnstillingen.

- Kontrollér om kjøleskapet får strøm, og om støpselet sitter ordentlig i stikkontakten.

Rasling eller brumming

Kan skyldes rør som støter mot hverandre eller rører den utvendige kledningen.

- Kontrollér at kjøleskapet står helt vannrett.

Risle- og klukkelyder

Skyldes sirkulerende kjølevæske, noe som er helt normalt - også etter at kompressoren har stoppet.

Merk

Kompressorens startsystem vil ofte ha bruk for en pause før kompressoren kan startes igjen. Lengden på denne pausen bestemmer kompressoren automatisk.

Mulig tilstopping av smeltevanns- avløpet

Tilstoppingen oppstår som regel i plastbøyningen ved smeltevannsavløpet inne i skapet. Fjern tilstoppelsen på beste måte.

Rens deretter for sikkerhets skyld selve bøyningen ved hjelp av en piperenser eller lignende.

Hvis det fortsatt er problemer, kan tilstoppingen ha skjedd der nedløpsrøret munner ut i smeltevannsskålen. Smeltevannsskålen er plassert oppå kompressoren på bak-siden av kjøleskapet.

Reservedeler

Oppgi vennligst kjøleskapets type og nummer når du bestiller reservedeler. Disse opplysningene finner du på typeskiltet inne i kjøleskapet.

Utskifting av lyspære

Løs låsetappene som holder lysskjermen, med en skrutrekker. 10 a av lysskjermen og skift ut påren (maks. 15 W).

GRAM service

Gram Norge A/S følger NEL's (Norges Elektroleverandørers Forening) leveringsbetingelser. Disse bestemmelser er i sin helhet tilgjengelig hos alle forhandlere.

Utdrag av NEL's leveringsbetingelser:

Med FORBRUKERKJ∅P menes kjøp av apparater som hovedsakelig er til personlig bruk for kjøperen, hans husstand eller omgangskrets eller til deres personlige formål ellers. Ved slike kjøp kommer Kjøpslovens bestemmelser til anvendelse, jfr.

Kjøpslovens § 4.

Ved forbrukerkjøp er garantitiden 2 år for store apparater og i hovedsak 1 år for små apparater.

Med NÆRINGSKJ∅P forståes alt som ikke er forbrukerkjøp så som, f.eks. når apparatet skal brukes i kaféer, restauranter, gatekjøkken, hoteller, institusjoner, hybelhus, barnehaver, idrettsanlegg, felles husholdninger, felles vaskerianlegg i f.eks. borettslag o.l. samt tilfeller der kjøperen helt eller delvis tar betaling for bruken av apparatet eller det inngår i et leieforhold eller apparatet benyttes til å tilberede/tilvirke/vedlikeholde en vare kjøperen omsetter. Ved næringskjøp er garantitiden og reklamasjonstiden 6 måneder.

Les bruksanvisningen nøye før du tilkaller en reparatør. Ring til din lokale forhandler for å få oppgitt nærmeste autoriserte Gram verksted. Du kan også ringe Gram's Forbruker-service på tlf. 815 00440, og be om å få tilsendt en telefax med oversikt over alle verksteder.

Destruksjon

Når en hvitevare skal destrueres, skal det skje på en miljømessig korrekt og forsvarlig måte.

Gram Norge A/S er medlem av den miljøvennlige returordningen for hvitevarer som administreres av A/S Hvitevareretur.

Din lokale forhandler har plikt til å motta din gamle hvitevare for videre forsendelse til A/S Hvitevareretur.

Du må selv levere eller bekoste frakt av varen frem til forhandlerens oppsamlings plass, eller til det sted kommunen anbefaler.

Signaloversikt

+2 1 +9 TEMP.

Normaltilstand. Panelet viser aktuell temperatur, som i dette tilfellet er +5°C.

+2 I +9 TEMP.

Innstilt temperatur: Trykk på TEMP og hold tasten nede. Etter et øyeblikk vises innstilt temperatur, som i dette tilfellet er fabrikks-innstillingen +5°C.

+2 I +9 TEMP.

Når alle lampene på skalaen lyser, betyr det at temperaturen inne i kjøleskapet er +9°C eller høyere enn det som kan vises på skalaen.

+2 I +9 TEMP.

Når lampen under +2 blinker - og det bare er denne lampen som lyser - betyr det at temperaturen i kjøleskapet er lavere enn det som kan vises på skalaen.

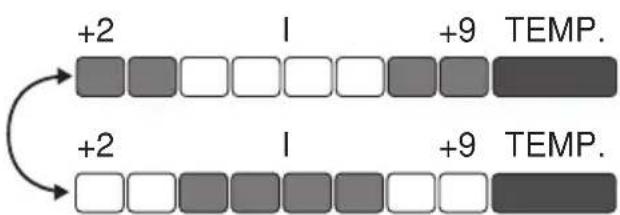

+2 I +9 TEMP. +2 I +9 TEMP.

Når de 2 ytterste lampene i hver ende av skalaen og de 4 midterste lampene skifter

mellom å blinke, betyr det at det er en feil/defekt på temperaturføleren. Tilkall servicemontør. (Ved følerfeil overtar et nødprogram styringen inntil servicemontøren kommer).

+2 1 +9 TEMP.

Alarm: Lampene lyser opp etter tur fra den kaldeste enden av skalaen. Samtidig lyder den akustiske alarmen.
