BEDIENUNGSANLEITUNG KS 30001 EG GRAM

Wir wünschen Ihnen viel Freude an Ihrem neuen Kühlschrank

Diese Anleitung umfaßt die Bedienung aller Kühlschränke des Typs KS mit z.T. unterschiedlichen Ausstattungsdetails.

ACHTUNG

Falls Ihr Altgerät noch mit - nur von außen zu öffnendem - Türschloß versehen ist, machen Sie bitte das Schloß unschädlich, bevor Sie das Gerät in die Entsorgung geben - Sie bewahren damit spielende Kinder vor Lebensgefahr.

Achten Sie bitte auch auf ordnungsgemäße, d.h. umweltgerechte Entsorgung - siehe unter "Entsorgung".

Vor Inbetriebnahme

Lesen Sie bitte die Abschnitte "Aufstellen/Einbau", "Netzanschluß", "Inbetriebnahme" und "Elektronische Steuerung: Temperatureinstellung, Aus- und Einschalten". Kontrollieren Sie das Gerät unmittelbar nach Empfang auf eventuelle Transportschäden. Diese sind Ihrem Fachhändler vor Inbetriebnahme des Gerätes zu melden. Falten Sie die Seiten mit den Abbildungen auf, dann können Sie Text und Bilder gleichzeitig studieren.

Aufstellen/Einbau

Das Gerät darf aus Gründen der Betriebssicherheit nicht im Freien aufgestellt werden.

Das Gerät ist an einem trockenen, ausreichend belüfteten Ort aufzustellen. Der Kühlschrank ist gemäß der europäischen Standard EN 153 für die Temperaturklasse N vorgesehen. Der Boden muß eben sein, und das Gerät darf nicht auf Rahmen o.ä. aufgestellt werden. Direkte Sonneneinstrahlung und Aufstellung in der Nähe von Heizkörpern und anderen Wärmequellen sind zu vermeiden.

Achten Sie auf vollkommen waagerechte Aufstellung sowie ausreichende Belüftungsabstände unter, über und hinter dem Gerät (Mindestmaße siehe Skizze - Klammerangaben gelten für Gerätekombinationen). Geforderter Durchflußquerschnitt für Einzelgerät 200 cm², für Kombination 300 cm².

1A Einbau mit Lüftungsgittern

Bei normalen Einbauschränken liefern Lufteintritts-/austrittsöffnungen unter und über dem Gerät bzw. der Gerätekombination den Luftstrom für die Kondensatorkühlung.

1B Einbau in Kühlgeräteschrank

Kühlgeräteschränke mit integriertem Lüftungskanal sorgen automatisch für die notwendige Kondensatorkühlung.

Netzanschluß

Netzanschluß 220-230 V/50 Hz an geerdete Steckdose. Die Anschlußwerte gehen aus dem seitlich im Innenraum angebrachten Typenschild hervor ^2 . Bei Unklarheiten bezüglich des Anschlusses fragen Sie bitte Ihren Fachhändler.

Ändern des Türanschlags

Illustration 3 zeigt, wie Sie von Rechtsauf Linksanschlag ändern - oder umgekehrt.

Schalten Sie das Gerät ab, ziehen Sie den Stecker heraus, entfernen Sie alle losen Teile aus dem Gerät und legen Sie es auf den "Rücken".

Türgriffleiste ① abschrauben. Scharnier-schrauben ②it einem Schlüssel lösen und Tür ausheben. Das an der Tür befestigte (untere) Scharnier abschrauben. Scharnierstift oben ③bziehen (evtl. Zange benutzen) und um 180° verdreht auf den gegenüberliegenden Zapfen stecken.

Scharnierattrappe 24r gegenüberliegenden Türseite versetzen.

Tür so anbringen, daß der obere Scharnierstift im Eingriff ist, dann das mitgelieferte untere Scharnier anstelle der soeben entfernten Attrappe anbringen und verschrauben.

Dabei auf gleichmäßigen Abstand zwischen Tür und Schrank von 9 mm (für die Türdichtung) achten - Abstandslehre aus Holz o.ä. am unteren Scharnier zwischen Türinnenseite und Schrankfront legen.

Höhenjustierung mit Unterlegscheiben am unteren Scharnier.

Türgriffleiste anschrauben.

Inbetriebnahme

Geräte, die in Seitenlage transportiert oder bei Temperaturen von unter +5°C gelagert wurden, müssen vor der Inbetriebnahme mindestens 1 Stunde in temperierter Umgebung und normaler Stellung stehen. Schließen Sie das Gerät an die Steckdose an.

Sobald das Gerät Strom hat, ertönt das Alarmsignal für erhöhte Temperatur bzw. Stromausfall. Entnehmen Sie bitte dem Abschnitt "Alarm", wie die Alarmmeldung quittiert wird.

Elektronische Steuerung: Temperatureinstellung, Aus- und Einschalten

Temperatureinstellung und -Kontrolle mit Hilfe der TEMP-Taste 5 Abb.): 4

Die elektronisch gesteuerten Kühlschränke sind ab Werk auf optimale Betriebstemperatur eingestellt und werden mit der TEMP-Taste 5 bedient.

Bei Drücken und Niederhalten der Taste erscheint nach einem kurzem Augenblick die aktuelle Einstellung im Display. Sie wird für ca. 3 Sekunden angezeigt. Halten Sie die Taste weiter niedergedrückt, können Sie die Einstellung ändern (siehe unten).

Änderung der Temperatur

TEMP-Taste drücken und niederhalten. Nach einem Augenblick erscheint die aktuelle Einstellung, danach leuchten die kleinen Lampen über der Skala nacheinander auf. Nachdem das Ende der Skala erreicht ist, erlöschen alle Lampen für einen Moment, bevor sie erneut zu leuchten beginnen. Lassen Sie die Taste in dem Augenblick los, in dem die Lampe neben der gewünschten Temperatur leuchtet. Der Kühlschrank setzt seinen Betrieb dann mit der neuen Einstellung fort.

Abschalten zum Reinigen/Abtauen

Drücken Sie TEMP, wie unter "Änderung der Temperatur" beschrieben, und lassen Sie die Taste in dem Augenblick los, in dem alle Lampen erloschen sind. Die Kühlfunktion ist jetzt ausgeschaltet, und

Sie können den Kühlschrank reinigen. Die aktuelle Temperatur wird während der nächsten zwei Stunden weiterhin angezeigt, nach dieser Zeit wird auch diese Funktion automatisch ausgeschaltet. Durch Einstellen einer Temperatur (siehe unter "Änderung der Temperatur") wird der Kühlschrank wieder eingeschaltet.

Stromausfall

Nach einer Unterbrechung der Versorgungsspannung läuft der Schrank automatisch wieder an. Sobald wieder Spannung anliegt, beginnt der Schrank zu arbeiten, und der Alarm wird aktiviert (siehe Abschnitt zu Alarm).

Alarm

Der Alarm wird bei Stromausfall oder immer dann ausgelöst, wenn die Temperatur mehr als zwei Stunden lang um mehr als 6°C über der eingestellten Temperatur liegt. Die Alarmmeldung bleibt auch aktiv, nachdem die Temperatur sich wieder normalisiert hat, damit Sie in jedem Falle von der Betriebsstörung unterrichtet werden.

Alarm beim Einschalten

Ihr neues GRAM-Modell war seit der Endkontrolle im Werk nicht an das Stromnetz angeschlossen, so daß die Elektronik von einem Stromausfall ausgeht, wenn Sie Ihr Gerät anschließen. Aus diesem Grund wird der Alarm ausgelöst.

Abschalten des Alarms

TEMP-Taste drücken und niederhalten. Nach einem kurzen Moment erscheint die eingestellte Temperatur im Display. Wenn Sie in diesem Augenblick die Taste loslassen, wird der Alarm abgeschaltet.

Notprogramm

Bei defektem Temperaturfühler wird ein

Notprogramm aktiviert, das die Temperatursteuerung übernimmt, bis der Fehler behoben ist.

Kurzzeitige Temperaturschwankungen

Vorübergehende Temperaturschwankungen sind normal und kommen vor, wenn: - frische Ware in den Kühlschrank gelegt wird - die Tür längere Zeit offen steht - das Kühlelement abtaut. Dabei leuchten mehr oder weniger Lampen der Temperaturskala auf. Das Kühlgut wird von diesen Schwankungen nicht beeinträchtigt, und die Temperatur normalisiert sich schnell wieder.

Anwendung und Einrichtung

Das obere Rost 6 ment in Schrägstellung (hinten absenken) als Flaschenablage.

Besonderheit beim Schrank mit Kellerfach 7 8

Die Glasplatte, die das Gerät in Kühl- und Kellerfach teilt Ⓐ sowie das gegenüberliegende Flaschenbord der Innentür dürfen nicht höhenverstellt werden. Die Kellerfach-Temperatur wird über die Spaltöffnung Ⓑ reguliert. Je größer die Öffnung, desto mehr kalte Luft strömt vom Kühl- in das kellerfach.

Gemüseschubladen

Obst und Gemüse werden in den Schubladen unter der luftundurchlässigen Ablage vor dem Austrocknen geschützt.

Servierbehälter

Das umständliche Ein- und Auspacken vieler Lebensmittel ersparen Ihnen die luft- undurchlässigen Klarsichtbehälter der Innentür. Da bleibt alles frisch und appetitlich - servierfertig.

Die Servierbehälter bestehen aus einem Material, das gegen Mineralöle, Fette und schwache Säuren beständig ist.

Die Servierbehälter vertragen Frost und bis zu 100°C. Sie sind spülmaschinenfest, dürfen jedoch nicht mit dem Heizelement in Berührung kommen.

Sind auch als Zubehör erhältlich.

Flaschenablagen

Die Tiefe der Flaschenablagen verstellen Sie durch Versetzen des Drahtbügels 9 In der Höhe ist die Ablage in 10-cm-Abs- tänden verstellbar.

Abtauen

Das automatische Abtauen wird von einem Fühler gesteuert, der den Kompressor erst nach vollständig beendetem Abtauen wiedereinschaltet.

Sollte sich ausnahmsweise dennoch zu viel Reif gebildet haben, nehmen Sie ein manuelles Abtauen vor, indem Sie das Gerät abschalten.

Reinigen

Schalten Sie die Kühlfunktion aus, wie unter "Ausschalten zum Reinigen/Abtau- en" beschrieben.

Am besten mit mildem Seifenwasser reinigen. Keine Scheuermittel und kein kochendes Wasser (max. 85°C) verwenden. Die Gummidichtung und ihre Auflagefläche sollten des öfteren abgewaschen werden, das verlängert ihre Lebensdauer. Den Kompressorraum von Zeit zu Zeit mit dem Staubsauger von Staub und Fusseln befreien.

Nützliche Tips

Wenn das Gerät längere Zeit nicht gebraucht wird

Es empfiehlt sich, das Gerät abzutauen

und zu reinigen sowie den Stecker aus der Wand zu ziehen. Die Tür sollte zur Belüftung einen Spalt offenstehen.

Kompressorausfall

Ist das Gerät eingeschaltet (kontrollieren Sie die Temperatureinstellung)?

Sind Stecker und Steckkontakt in Ordnung?

NB!

Bei wiederholten Einschaltversuchen benötigt der Kompressor eine Startpause, deren Länge von der automatischen Steuerung geregelt wird.

Rassel- oder Brummgeräusche

Können von sich gegenseitig oder die Verkleidung berührenden Rohrleitungen verursacht werden. Steht das Gerät waage-recht?

Plätschergeräusche

Sind normal, entstehen durch die Zirkulation des Kältemittels - auch bei stillstehendem Kompressor.

Verstopfung der Tauwasserableitung

Verstopfungen können im Kunststoffkrümmer am tiefsten Punkt der V-förmigen Tauwasserrinne auftreten. Lassen sich in der Regel mit einem Pfeifenreiniger o.ä. beheben.

Sollte dies keine Abhilfe bringen, kann die Verstopfung am Ende des Abflußröhrechens in der Tauwasserauffangschale (auf dem Kompressor, Geräterückseite) ents- tanden sein.

Ersatzteile

Bei Bestellung von Ersatzteilen bitte Typ und Nummer des Gerätes angeben (siehe Typenschild ^2 im Gerät).

Austauschen der Glüh- lampe für die Innen- beleuchtung

Schließzapfen des Lampenschirmes mit Schraubenzieher lösen ^10 , Schirm anheben und Glühlampe austauschen (max. 15 W).

Entsorgung

Auskunft über die ordnungsgemäße Entsorgung von Altgeräten erteilen:

• GRAM Deutschland
• Ihr Fachhändler

Signalübersicht

+2 1 +9 TEMP.

Normalzustand. Anzeige der aktuellen Temperatur, hier +5°C.

+2 1 +9 TEMP.

Eingestellte Temperatur: TEMP-Taste drücken und niederhalten. Fast sofort erscheint die eingestellte Temperatur, in diesem Fall die Werkseinstellung +5°C.

+2 I +9 TEMP.

Wenn alle Felder aufleuchten, liegt die Temperatur im Schrank oberhalb des Anzeigebereichs, oder auf +9°C.

+2 I +9 TEMP.

Wenn das Feld unter +2 blinkt und sonst keins aufleuchtet, liegt die Temperatur im Schrank unterhalb des Anzeigebereichs.

+2 I +9 TEMP. +2 I +9 TEMP.

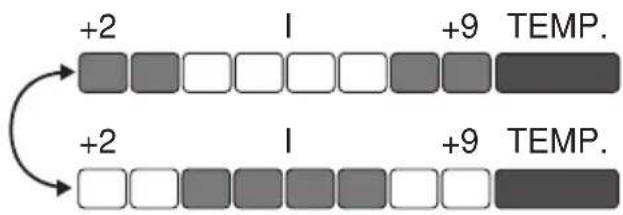

Temperaturfühler defekt - wechselweises Aufleuchten der vier äußeren und vier inneren Felder. Benachrichtigen Sie den Kundendienst. Das eingebaute Notprogramm übernimmt derweil die Temperatursteuerung.

+2 1 +9 TEMP.

Alarm: Die Lampen leuchten nacheinander - vom "kalten" Ende beginnend - auf. Das Licht "läuft" über die Skala. Gleichzeitig ertönt der Alarm.
