Produkttype	Bensindrevet gressklipper
Merke	AL-KO
Modell	Classic 4.64 SPB Plus
Klippebredde	46 cm (estimat)
Motor	4-takts bensin
Høydejustering av klipp	Sentralisert, flere nivåer
Oppsamlingskurv	Med nivåindikator for fylling
Mulching	Mulching-kit som tilbehør
Sideutkast	Valgfri
Hjuldrift	Valgfri
Vario girkasse	Valgfri, trinnløs hastighetsvariasjon
Start	Manuell eller elektrisk (tilbehør)
Sikkerhetsinnretninger	Sikkerhetsbøyle, deflektor
Justerbar håndtakshøyde	Ja, to posisjoner
Motorvedlikehold	Oljeskift, bytte av luftfilter og tennplugg
Rengjøring	Etter hver bruk, ikke spray med vann
Anbefalt reparasjon	Av et autorisert serviceverksted
Garanti	Material- og produksjonsfeil, i henhold til lovgivning
Vekt	Omtrent 30-35 kg (estimat)

Ofte stilte spørsmål - Classic 4.64 SPB Plus AL-KO

Hvordan starter jeg AL-KO Classic 4.64 SPB Plus gressklipperen?

Forsikre deg om at tanken inneholder bensin og at motoroljen er på riktig nivå. Trekk sikkerhetsbøylen mot styret og hold den. For manuell start, trekk skarpt i startkabelen. Hvis modellen din er utstyrt med elektrisk start, drei nøkkelen etter å ha holdt bøylen. Se i håndboken for modeller med choke eller priming.

Hvordan justerer jeg klippehøyden på gressklipperen?

Den sentraliserte justeringen gjøres ved å holde justeringsknappen inne og skyve håndtaket ned for lavere klipp eller opp for høyere klipp. Forsikre deg om at alle hjulene er i samme høyde. Aldri juster klippehøyden når motoren går.

Hva gjør jeg hvis motoren ikke starter?

Sjekk bensinnivået, tennpluggen, luftfilteret og at sikkerhetsbøylen holdes inne. For modeller med choke, sett den i riktig stilling. Hvis problemet vedvarer, se feilsøkingstabellen i håndboken eller kontakt kundeservice.

Hvordan bruker jeg mulching-kitet?

Mulching finhakker gresset og legger det igjen på plenen. For å bruke kitet, fjern oppsamlingskurven, løft deflektoren og sett inn mulching-kitet til det klikker på plass. Gresset bør ikke være høyere enn 8 cm før mulching, og minst 4 cm etter.

Hvordan vedlikeholder jeg klippebladet?

Før ethvert inngrep, slå av motoren og koble fra tennpluggen. Bruk hansker. Få bladet slipt eller byttet av et autorisert serviceverksted for å unngå ubalanse. Kontroller jevnlig at bladet ikke er skadet.

Hvilken type bensin og olje skal jeg bruke?

Bruk vanlig blyfri bensin. For motorolje, se produsentens anvisninger. Oljemengden er omtrent 0,6 liter. Aldri fyll drivstoff når motoren er i gang eller varm.

Hvordan aktiverer jeg hjuldrift?

Hjuldriften (valgfri) aktiveres ved å trekke vekselhåndtaket mot det øvre styret og holde det. Slipp håndtaket for å stoppe. Aktiver kun hjuldrift når motoren går. Hvis hjuldriften ikke fungerer, juster Bowden-kabelen eller kontakt en spesialist.

Hvordan oppbevarer jeg gressklipperen om vinteren?

Tøm bensintanken, la motoren avkjøles, rengjør maskinen og oppbevar den på et tørt, frostfritt sted. Brett ned styret for kompakt oppbevaring. Hvis utstyrt med startbatteri, lad det periodisk.

Hva gjør jeg hvis gressklipperen vibrerer unormalt?

Unormale vibrasjoner skyldes ofte et ubalansert eller skadet blad. Stans motoren umiddelbart, koble fra tennpluggen og kontroller bladets tilstand. Få det byttet eller balansert av en fagperson.

Hvordan rengjør jeg gressklipperen?

Rengjør gressklipperen etter hver bruk med en klut eller børste. Ikke bruk høytrykksspyler da det kan skade motoren eller elektriske komponenter. Rengjør oppsamlingskurven og utkastkanalen jevnlig.

BRUKSANVISNING Classic 4.64 SPB Plus AL-KO

Omhyggelig overholdelse af disse advarselsler kan forebygge person- og tingsskade.

Pleje og vedligeholdelse 227

Opbevaring....228

Reparation....228

Bortskaffelse 228

EU-overensstemmelseserklæring 230

Produktbeskrivelse

Maskiner med knivkobling:

Klippekniven kan kobles til og fra med knivkoblingen, mens motoren kører videre.

Fare for alvorlige snitsår!

Maskine med knivkobling

Knivkobling Til

Fare for alvorlige snitsår!

Pleje og vedligeholdelse

Hjuldrevets gear er vedligeholdelsesfrit.

Opbevaring

Forsigtig – fare for eksplosion!

EU-overensstemmelseserklæring

Maskin med knivkoppling:

Påfyllning av bensin

Påfyllning av motorolja

Fränkoppling av motorn

Maskin utan knivkoppling

Maskin med knivkoppling

Knivkoppling

På

Av

1. Lossa säkerhetsbygeln ( 25).
2. Ställ gasspaken i position 📄 (20/2).
3. motorn stängs av.

Varning allvarliga skärskador!

■ Les denne veiledningen før igangsetting. Dette er forutsetningen for sikkert arbeid og feilfri håndtering. Gjør deg før bruk av maskinen kjent med betjeningselementene og bruken.
Vær oppmerksom på sikkerhets- og varselhenvisningene i denne veiledningen og på maskinen
Denne veiledningen er en permanent del av det beskrevne produktet, og må overleveres til kjøperen ved salg

Tegnforklaring

Advarsel!

Dersom disse advarslene følges nøye, kan man unngå personskader og/eller skader på gjenstander.

Spesiell informasjon for bedre forståelighet og håndtering.

Kamerasymbolet henviser til illustrasjoner.

Innhold

Sikkerhetsinstruksjoner 248

Montasje 249

Fylle drivstoff 249

Elektrisk start (alternativ) 253

Vedlikehold og pleie 255

Lagring....256

Reparasjon 256

Avfallsbehandling 256

Hjelp ved feil 257

Garanti....257

EF-samsvarserklæring 20

Produktbeskrivelse

I denne dokumentasjonen beskrives forskjellige modeller av bensin-gressklippere. Noen modeller er utstyrt med en oppsamler og/eller i tillegg egnet til bio-klipp.

Identifiser modellen din ved hjelp av produktbildene og beskrivelsene av de forskjellige alternativene.

Tiltenkt bruk

Dette apparatet er beregnet til klipping av plen for privat bruk, og må kun brukes på tørr plen.

All bruk ut over dette anses som ikke tiltenkt bruk.

Mulig feil bruk

Denne gressklipperen er ikke egnet for bruk på offentlige anlegg, i parker, idrettsanlegg, eller i jord-eller skogbruk
■ Sikkerhetsinnretninger skal ikke demonteres eller slås bro over
■ Ikke bruk maskinen när det regner eller på våt plen
■ Maskinen må ikke brukes i industriell sammenheng

Sikkerhets- og beskyttelsesanordninger må ikke settes ut av funksjon!

Sikkerhetsbøyle

Maskinen er utstyrt med en sikkerhetsbøyle. Slipp sikkerhetsbøylen ved fare.

Apparat uten knivkobling:

■ Skjærekniven stoppes
■ Motoren stoppes

Apparat med knivkobling:

■ Skjærekniven stoppes
■ Motoren går videre

Deksel

Dekslet beskytter mot deler som slenges ut.

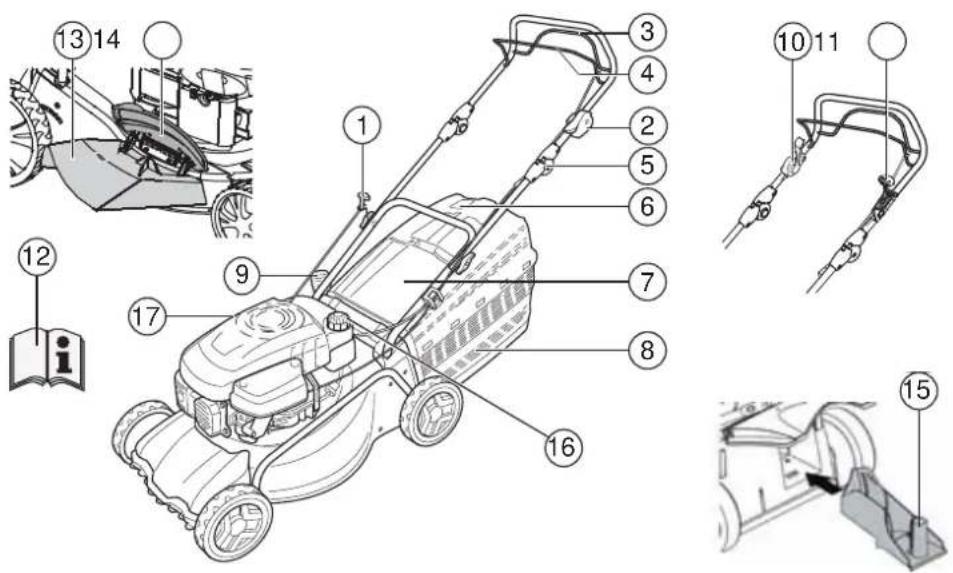

1 Startersnor 9 Klippehøydejustering*
2 Start, stopp* 10 Knivkobling*
3 Hjuldrev* 11 Variodrev*
4 Sikkerhetsbøyle 12 Bruksanvisning
5 Ergonomisk høydejustering* 13 Utkasterinnsats*
6 Fyllenivåindikering* 14 Lukkedeksel*
7 Deksel* 15 Bioklipp-sett*
8	Gressoppsamler*
	*avhengig av utførelse 17 Oljepåfyllingsstuss

	Advarsel!Vær spesielt forsiktig ved håndtering.		[CDSY]	Trekk ut tennpluggstopslet før arbeid på skjæreinnretningen!
	Les bruksanvisningen før bruk! Løsne motorbremsen.
	Hold tredjepersoner unna fareområdet! Slå på hjuldrev
	Hold hender og føtter borte fra skjæreinnretningen!			Gassfjernkontroll start / stopp.
	Hold avstand fra fareområdet.

N

Bensin-gressklipper

Tilleggssymboler ved apparater med elektrostart

	Advarsell Fare pga. strømstøt.
	Hold tilkoblingsledningen unna skjæreknivene.
	Koble apparatet alltid fra nettet før vedlikehold eller hvis kabelen er skadet.

Sikkerhetsinstruksjoner

Advarsel!

Bruk maskinen kun i teknisk feilfri tilstand!

Advarsel - Fare for personskader!

Sikkerhets- og beskyttelsesanordninger må ikke settes ut av funksjon!

Advarsel - brannfare!

Ikke oppbevar maskinen i bygninger hvor ben- sindamp kan komme i kontakt med åpen ild og gnister når den er fylt med drivstoff! Hold områdene rundt motoren, eksosen, batteri- kassen og drivstofftanken fri for klippet materiale, bensin og olje.

Advarsel - brannfare!

■ Hold tredjepersoner unna fareområdet
■ Klipp aldri när andre personer, spesielt barn, eller husdyr er i nærheten
■ Maskinføreren eller brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert
■ Barn eller andre personer som ikke er kjent med bruksanvisningen, må ikke bruke apparatet.
■ Vær oppmerksom på lokale forskrifter om mini-mumsalder for operatøren
Ikke bruk maskinen hvis du er under påvirkning av alkohol, narkotika eller medisiner

■ Bruk hensiktsmessige arbeidsklær

Langbukser
Solid og sklisikkert skotøy
Hørselvern

■ Under arbeid i bakker
Pass på at du alltid står stodig under arbeidet
- klipp alltid på tvers av henget, aldri opp- eller nedover
■ ikke klipp på heng med en helling på over 20°
Vær spesielt forsiktig under snuing
■ Arbeid kun när det er tilstrekkelig dagslys eller kunstig belysning
■ Hold kropp, armer og bein og klær unna skjæreinnretningen
■ Vær oppmerksom på nasjonale forskrifter for driftstid
■ Ikke la maskinen som er klart til bruk stå uten tilsyn
■ Skjærekniven skal alltid være skarp når du slår gress
■ Maskinen må aldri brukes med skadde beskyttelsesanordninger / beskyttelsesgitter
■ Maskinen må ikke brukes uten fullstendig monterte beskyttelsesanordninger (f.eks.: deksel, gressopp-samlingsinnretninger)
Før bruk må du kontrollere om maskinen er skadet, før den tas i bruk igjen, må skadede deler byttes
■ Slitte eller skadde kniver og festebolter må alltid skiftes som sett, for å unngå ubalanse
■ Koble ut alle kniver og drev før du starter motoren
■ Slå av motoren, vent til maskinen står stille og trekk ut nøkkel og tennpluggstøpslet
Når du forlater maskinen
■ ved kontroll, rengjøring eller arbeider på mas- kinen
Når det har oppstått feil
Før blokkeringer fjernes
Før tilstoppinger fjernes
Etter kontakt med fremmedlegemer
■ før du fyller mer drivstoff
Feil og uvanlig vibrasjon oppstår i maskinen (umiddelbar kontroll nødvendig)

Se etter skader på gressklipperen og gjennomfør de nødvendige reparasjoner før du starter på nytt og arbeider med gressklipperen.

■ Sett på tennpluggstøpsel og start motoren
■ etter utbedring av feil (se feiltabell) og kontroll

av maskinen

■ etter rengjøring av maskinen

■ Ikke start motoren när du står foran utkast-kanalen
■ Kontroller nøye hele området som skal slås, fjern alle fremmedlegemer
■ Vær spesielt oppmerksom när gressklipperen skal snus eller när du trekker den mot deg
■ Ikke klipp over hindringer (f.eks. greiner, trerøtter)
■ Fjern rester kun när motoren står
■ Slå av motoren / skjærekniven hvis du krysser et annet område enn det som skal klippes
■ Løft eller bær aldri maskinen mens motoren går
■ Ikke spis eller drikk när du fyller bensin eller motorolje
■ Ikke pust inn bensindamp
■ Før maskinen i gangfart
■ Før bruk må det kontrolleres at muttere, skruer og bolter sitter godt fast
Lukk strupespjeldet när motoren løper ut. Hvis motoren har en bensinsperrekran må denne lukkes etter klipping

Montasje

Maskinen må kun brukes etter fullstendig montering.

Fylle drivstoff

Fyll drivstoff før du tar gressklipperen i bruk.

Advarsel - brannfare!

■ Oppbevar olje og bensin bare i tiltenkte beholdere
■ Fyll eller tøm olje bare utendørs när motoren er kald
■ Ikke fyll bensin eller olje mens motoren går
■ Ikke overfyll tanken (bensin utvider seg)
■ Ikke røyk mens du fyller drivstoff
■ Ikke åpne tanklokket mens motoren går eller er varm

■ Skift ut skadet tanklokk

■ Lukk tanklokket alltid godt

Hvis bensin renner over skal det ikke forsøkes å starte motoren. I stedet må maskinen fjernes fra området som er forurenset med bensin. Et hvert tenningsforsøk skal unngås til bensindampene er borte.

■ Når motorolje har rent ut:

Ikke start motoren

Sug opp motorolje som har rent ut med et oljebindende middel eller en klut, og kast det

N

Bensin-gressklipper

forsvarlig

Rengjør apparatet

■ tömmes i kloakken, avløp eller bakken

Vi anbefaler å overlevere gammel olje i en lukket beholder til gjenvinningsstasjon eller kundeserviceavdeling.

Fylle bensin

1. Skru av tanklokket, legg det på en ren plass.
2. Fyll bensin gjennom en trakt.
3. Lukk tankfylleåpningen godt og rengjør den.

Fylle motorolje

1. Skru av oljepåfyllingslokket, legg det på en ren plass.
2. Fyll olje gjennom en trakt.
3. Lukk oljefylleåpningen godt og rengjør den.

Oppstart

Advarsel!

Apparatet skal ikke brukes hvis skjæreinnretningen eller festedeler er løse, skadet eller slitt! Gjennomfor en visuell kontroll før hver igangsetting.

Kamerasymbolet på følgende sider refererer til illustrasjonen, side 4-7.

Stille inn klippehøyde

Advarsel - Fare for personskader!

Juster klippehøyden kun när motoren er avslått og skjærekniven står stille.

• Still alltid inn alle hjul til samme klippehøyde.
• Klippehøydejustering er avhengig av modell.

Sentraljustering (1)

1. Hold knappen for sentralhøydejustering trykt (1/1).

■ Trykk håndtaket til sentralhøydejusteringen ned for kortere plen (1/2)
■ Trykk håndtaket til sentralhøydejusteringen

ned for lengre plen (G/2)

Trinnet til sentralhøydejusteringen vises (1/3)

1. Slipp knappen i den ønskede klippehøyden.

Akseljustering eller sentraljustering (2, 3)

1. Trykk og hold spaken til siden for å låse opp.
2. Skyv spak til venstre eller høyre til ønsket klippehøyde.
3. La spaken gå i lås.
4. Sørg for at alle hjulene har samme låseposisjon.

Enkelthjul-hurtigjustering eller akseljustering (4)

1. Trykk og hold spaken til siden for å låse opp.
2. Skyv spak til venstre eller høyre til ønsket klippehøyde.
3. La spaken gå i lås.
4. Sørg for at alle hjulene har samme låseposisjon.

Enkelthjuljustering (c5)

1. Løsne hjulskruen til venstre eller høyre.
2. Sett hjulskruen i hullet for ønsket klippehøyde.
3. Stram hjulskruen.

Hjulskrueforbindelsene er utstyrt med venstre- og høyregjenger. Sørg når du skruer inn skruene for at den tilsvarende gjengeretningen i klipperkapslingen får de passende skruene.

1. Sørg for at alle hjulene har samme hullposisjon.

N

Sentralakseljustering (e6)

1. Legg begge tomlene på endene til akselen.
2. Legg fingrene under klipperkapslingen.
3. Trekk akselen med begge tomler ut av sporet for klippehøyde den lå i.
4. Trekk akselen med begge tomler foran sporet for klippehøyde og la den gå i lås.
5. Sørg for at alle hjulene har samme låseposisjon.

Klippe med oppsamler

Advarsel - Fare for personskader!

Ta av eller sett på gressoppsamleren kun när motoren er avslått og skjærekniven står stille.

1. Løft dekslet og heng gressoppsamleren inn i holderne (8).

Fyllenivåindikering

Fyllenivåindikeringen trykkes oppover av luftstrømmen som oppstår när du slår gresset (7a).

Hvis gressoppsamleren er full, ligger fyllenivåindikeringen inntil oppsamleren (☐b). Gressoppsamleren må tømmes.

Tømme gressoppsamleren

1. Løft dekslet.
2. Heng ut gressoppsamleren og ta den av bakover ( 8).
3. Tøm gressoppsamleren.
4. Løft dekslet og heng igjen gressoppsamleren inn i holderne (8).

Klippe uten oppsamler

Advarsel!

Klipp bare uten oppsamler hvis dreiefjæren til dekslet fungerer som den skal.

Dekslet blir presset mot klipperkapslingen ved hjelp av fjærkraft. Avklipt gress blir dermed slengt bakover og ned.

Bioklipp med bioklippsett (alternativ)

Ved bioklipping blir ikke det klipte gresset samlet opp, men det blir liggende på plenen. Bioklipping beskytter baken mot uttørking og tilfører den næringsstoffer.

De beste resultatene oppnår man ved regelmessig klipping ved ca. 2 cm. Det er bare gress med mykt bladvev som råtner raskt.

■ Høyden på gresset før bioklipp: Maks. 8 cm
■ Høyden på gresset etter bioklipp: Minst 4 cm

Sette inn bioklippesettet

Advarsel - Fare for personskader!

Sett på og ta av bioklippsettet kun när motoren er avslått og skjærekniven står stille.

1. Ta av oppsamlerboksen ( 8).
2. Løft av dekslet og sett bioklippesettet inn i utkastkanalen (9). Låsen må gå i lås.

Stille inn håndtakhøyde (alternativ)

Håndtakhøyden kan ved behov stilles inn til to forskjellige høyder.

1. Skru av de to fingerskruene på nedre skrueforbindelsen på nedre del av håndtaket.
2. Trekk ut skrueboltene og still inn ønsket håndtakhøyde ved å sette de inn i en av de to firkantede borehullene på holderen og gjennom håndtakene (12).
   Pass på at den samme boringen brukes på begge håndtakene!
3. Skru fast holderen på nedre del av håndtaket med fingerskruene igjen.

Ikke start apparatet hvis utkastkanalen ikke er tildekket av en av følgende deler:
Gressoppsamler
Deksel
Bioklippesett
■ Trykk på start-knappen med spesiell oppmerksomhet, iht. produsentens instruksjoner
■ Påse at det er tilstrekkelig avstand mellom føttene og kutteredskapet
■ Start apparatet i lavt gress

Posisjonsmerker på apparatet:

Choke*Start Run Stop
Gassfjernstyring*StartStopp
Gassfjernstyringmed choke*
Variodrev*Hurtig Langsom
Knivkobling*På Av

* avhengig av utførelse

Manuell start

uten gassfjernstyring, med choke

ChokeStart Run StopN NH

1. Sett choke til posisjon 1 (13/1).
2. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren fort ut, og la den rulle seg opp igjen sakte (18).
4. Etter at motoren er varmet opp (ca. 15-20 sekunder), sett choke i posisjon 2 (13/2).

Starte motoren

Advarsel - Fare for forgiftning!

Ikke vipp maskinen under oppstart.

• Start motoren bare med montert kniv (kniven brukes som svingningsmasse)
• Bruk IKKE choke eller primerknapp ved å start av en driftsvarm motor (HONDA)
• Ikke endre regulatorinnstillinger på motoren

N

1. Trykk primerknappen 3x, med ca. 2 sekunders avstand (☐ 16). Trykk primerknappen 5x ved temperaturer under 10 °C.
2. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren fort ut, og la den rulle seg opp igjen sakte (18).

uten gassfjernstyring, uten primer/choke

1. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
2. Trekk startsnoren fort ut, og la den rulle seg opp igjen sakte (18).

med gassfjernstyring, med choke

Gassfjernstyring med choke

1. Sett gass-spak til posisjon (146).
2. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren fort ut, og la den rulle seg opp igjen sakte (18).
4. Etter at motoren er varmet opp (ca. 15-20 sekunder), sett gass-spaken i en posisjon mellom og (149).

med gassfjernstyring, uten primer/choke

Gassfjernstyring Start Stopp

1. Sett gass-spak til posisjon (206).
2. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren fort ut, og la den rulle seg opp igjen sakte (18).
4. Etter at motoren er varmet opp (ca. 15-20 sekunder), sett gass-spaken i en posisjon mellom og 20p

med gassfjernkontroll, med primer (16)

Gassfjernstyring Start Stopp

1. Sett gass-spak til posisjon (206).
2. Trykk primerknappen 3x, med ca. 2 sekunders avstand (16). Trykk primerknappen 5x ved temperaturer under 10 °C.
3. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
4. Trekk startsnøan fort ut, og la den rulle seg opp igjen sakte ( 18).
5. Så snart motoren går, sett gass-spaken på ønsket motorturtall i en posisjon mellom 📧 og 🏠 📞 20).

Elektrisk start (alternativ)

Elektro-start med primer (6)

1. Sett gass-spaken til posisjonen "START" ( 15/1).
2. Trykk primerknappen 3x, med ca. 2 sekunders avstand (16). Trykk primerknappen 5x ved temperaturer under 10 °C.
3. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
4. Vri tenningsnøkkelen i tenningslåsen helt til høyre (

N

Bensin-gressklipper

19).

1. Så snart motoren går, slipp nøkkelen (den spretter tilbake til posisjon "0").
2. Sett gass-spaken, avhengig av ønsket motorturtall, i en posisjon mellom 🎨 og 📞 (158).

Elektro-start uten primer/choke (15)

1. Sett gass-spaken til posisjonen "START" ( 15/1).
2. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
3. Vri tenningsnøkkelen i tenningslåsen helt til høyre (19).
4. Så snart motoren går, slipp nøkkelen (den spretter tilbake til posisjon "0").
5. Sett gass-spaken, avhengig av ønsket motorturtall, i en posisjon mellom og (15).

Knivkobling (alternativ)

KnivkoblingPå Av

[TCZB]

Med knivkoblingen kan skjærekniven kobles inn og ut mens motoren fortsetter å gå.

Koble inn skjærekniv

1. Trekk sikkerhetsbøylen mot øvre del av håndtaket og hold den fast (17) - sikkerhetsbøylen går ikke i lås.
2. Skyv koblingsspaken bort fra deg ( 21/1) - Skjærekniven blir koblet inn.

Koble ut skjærekniven.

1. Slipp sikkerhetsbøylen (25).
2. Skjæreknivene kobles ut.
3. Koblingsspaken går tilbake til hvilestilling (21/2).

Slå av motoren

Apparat uten knivkobling

1. Sett gass-spak til posisjon (20/2)
2. Slipp sikkerhetsbøylen ( 25).
3. Motoren slår av.

Advarsel alvorlige kuttskader!

Motoren kan fortsette å gå. Kontroller at motoren står stille etter utkobling.

Apparat med knivkobling

Knivkobling

På

Av

1. Slipp sikkerhetsbøylen ( 25).
2. Sett gass-spak til posisjon 📄 (0/2).
3. Motoren slår av.

Advarsel alvorlige kuttskader!

Motoren kan fortsette å gå. Kontroller at motoren står stille etter utkobling.

Hjuldrev (alternativ) (2)

Advarsel!

1. Trykk girinnkoblingsbøylen mot overdelen og hold fast (22) - Girinnkoblingsbøylen går ikke i lås.
2. Hjuldrift kobles inn.

Koble ut hjuldrift

1. Slipp girinnkoblingsbøylen (24).
2. Hjuldrift kobles ut.

Variodrev (alternativ)

Variodrev Hurtig Langsom

Med variodrevet kan kjørehastigheten til gressklipperen endres trinnløst.

Advarsel!

Betjen spaken bare mens motoren går. Kobling uten motordrev kan skade drevmekanismen.

■ Trekk spake (23) i retning (23/2) for økt hastighet

■ Trekk spake (23) i retning (23/1) for redusert hastighet

Tilpass kjørehastigheten alltid til den aktuelle bakke- og plentilstanden.

Vedlikehold og pleie

Advarsel - Fare for personskader!

• Før det utføres vedlikeholds- og reparasjonsarbeid må motoren alltid slås av og tennpluggstøpslet trekkes.
• Motoren kan fortsette å gå. Kontroller at motoren står stille etter utkobling.
• Bruk alltid arbeidshansker ved vedlikeholdsarbeid og stell av skjærekniven!

■ Alle mutter, bolter og skruer må være strammet
■ Apparatet må være i en sikker arbeidstilstand
■ La motoren kjøle ned før maskinen settes i ro
■ Kontroller regelmessig om gressoppsamlingsinnretningen fungerer eller er slitt.
■ Rengjør maskinen etter hver bruk
Ikke sprut vann på apparatet Vann som trenger inn kan føre til feil (tenningsan- legg, forgasser)
■ Kontroller regelmessig om skjærekniven er skadet
■ Skift alltid defekte lyddempere

Helle klipperen

Avhengig av motorprodusent må:

■ forgasseren / luftfilteret peke oppov (26)

■ tennpluggen peke oppov (27)

Følg bruksanvisningen til motorprodusenten!

Etterkvesse / skifte skjærekniv

■ Slove eller skadde skjærekniver må kvesses / skiftes kun på et serviceverksted eller hos en autorisert fagbedrift

■ Etterkvessede skjærekniver må være balansert

Advarsel!

Kniver som ikke er balansert fører til kraftige vibrasjoner og skader gressklipperen.

Lade starterbatteri (alternativ)

Starterbatteriet er vedlikeholdsfritt og lades under normale omstendigheter av klipperen. I spesielle tilfeller må batteriet lades av brukeren:

■ Før første igangsetting av klipperen

■ Ved utladning, før vinterpausen eller lengre hviletider (> 6 måneder)

Ladeprosess:

1. Klargjør en egnet beholder for å samle opp oljen.
2. Sug eller la oljen renne fullstendig ut gjennom oljepåfyllingsåpningen.

Kast brukt motorolje miljøvennlig! Vi anbefaler å overlevere gammel olje i en lukket beholder til gjenvinningsstasjon eller kundeserviceavdeling.

• kastes i vanlig avfall
• komme i kanaler eller avløp
• tömmes på bakken

Skifte luftfilter

■ Følg bruksanvisningen til motorprodusenten.

Skifte tennplugg

■ Følg bruksanvisningen til motorprodusenten.

Hjuldrift (alternativ)

Smøre drevet med olje

■ Smør drevet på girakseldrevet med sprayolje fra tid til annen

Drevet til hjuldriften er vedlikeholdsfritt.

Lagring

Advarsel - Eksplosjonsfare! Ikke lagre apparatet i nærheten av åpne flammer eller varmekilder.

■ La motoren bli kald
■ Slå sammen overbøylen slik at den tar mindre plass under oppbevaring
■ Tørk klipperen og oppbevar den utilgjengelig for barn og andre uvedkommende
■ Lagre starterbatteriet frostfritt
■ Etterlad starterbatteriet fra tid til annen
■ Tøm bensintanken
■ Trekk ut tennpluggene

Reparasjon

Reparasjonsarbeid må kun utføres av serviceverksteder og autoriserte fagbedrifter.

Avfallsbehandling

Maskiner som ikke lenger skal brukes, batterier eller oppladbare batterier skal ikke kastes i vanlig husholdningsavfall!

Emballasje, maskin og tilbehør er framstilt av resirkulerbare materialer, og skal deponeres på tilsvarende måte.

Hjelp ved feil

Advarsel!

Kniv og motoraksel behøver ikke å innrettes.

Feil Løsning
Motoren starter ikke • Fylle bensin	Sett gass-spaken på "Start"Slå på chokeTrykk motorbryterbøylen mot overbøylenKontroller tennplugger, skift de ut ved behovRengjør luftfilterVri skjærekniven friEtterlad starterbatteriStart på klippet område
Motoreffekten reduseres • Korriger klippehøyden	Etterkvess / forny skjæreknivRengjør utkastkanal/kapslingRengjør luftfilterReduser arbeidshastighet
Ujevn klipping • Etterkvess / forny skjærekniv	Korriger klippehøyden
Gressoppsamlingskurven fylles ikke helt	Korriger klippehøydenLa plenen tørkeEtterkvess / forny skjæreknivRengjør gitteret til gressoppsamlingskurvenRengjør utkastkanal/kapsling
Hjuldrift fungerer ikke • Etterjuster vaiertrekk	Kilereim defektKontakt kundeservice-verkstedSmuss i hjuldrift, fjern tannreim og girOlje friløp (girakseldrevet) med sprayolje
Hjul dreier ikke ved innkoblet drev	Etterstram hjulskruerDefekt hjulnavKilereim defektKontakt kundeservice-verksted
Apparatet vibrerer uvanlig sterkt	Kontroller skjærekniv

Etter at man har kjørt på en hindring
Når motoren stanser plutselig
Ved girskader
Hvis kilereimen er defekt
Hvis kniven er bøyd
Når motorakslingen er bøyd

EF-samsvarserklæring

Vi utbedrer eventuelle material- eller produksjonsfeil på gressklipperen innenfor den lovmessige foreldelsesfristen for melding av mangler eller feil, etter vårt valg ved å reparere eller levere reservedeler. Foreldelsesfristen bestemmes ut fra gjeldende lovgivning i landet hvor gressklipperen ble kjøpt.

Vår garanti gjelder kun ved: Garantien gjelder ikke ved:

■ Korrekt behandling av gressklipperen
■ Overholdelse av bruksanvisningen
■ Bruk av originale reservedeler

■ Forsøk på å reparere klipperen
■ Tekniske endringer på klipperen
■ Ikke tiltenkt bruk (f.eks. yrkes- eller kommunal bruk)
