BRUKSANVISNING ELIOS FALMEC

Fagfolk til at udfore den elektriske tilslutning.

ALLARM FILTRE (Rød LED lyser fast med (♣) slukket)

Lobende vedligeholdelse sikrer god drift og ydelse over tid.

Avvikelse for Tyskland:

Hastiget I: haller luften ren med lag elforbrukning.

Installsjonsarbeidet skal utføres av kompetente og kualifiserte installator, som indikert i dettebruksanvisingen og i overensstemmelse med gjeldende forskritter.

Dersom strømledningen eller andre deler er skadet skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyningen og kontakt forhandler eller autorisert teknik servicesenter for reparasjon.

Utfor aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur.

Forsk aldri ä utføre reparasjoner erller utskiftninger på egen hand: ingrep som er utfør av inkcompetente og ukvalifiserte personer kan forarsake skader, selv meget alvorlige, på eiendom og/eller personer som/DDke er dekket av produsentens garanti.

ADVARSLER FOR INSTALLATOR

TEKNISK SIKKERHET

För ventilatorhetten installereres kontrollere intaktheten og funksjonalitet til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres og kontakt forhandleren.

Dersom det er blitt oppdaget en estetak feil skal ventilatoren IKKE installeres; legg den i originaleballasjen og kontakt forhandleren.

När den Först er installment vil ingen klage på estetiske feil aksepteres.

Under installment bruk alltid personlig verneutstyr (for eksempel vernesko) og utvis aktsom og korrekt atferd.

Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes pa murvegger: ved montering av ventilatorhetten pa en vegg av annet materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og ventilatorhettens vekt (angitt pa side 2).

Vær oppmerksom på at installasjonen med andre festesystemer enn de som følgmer eller systemer som ikke overholder forskriftene, kan forårsake risiko rundt elektrisitet eller mekanisk tettet.

Ikke installer ventilatoren i utendørsmiljoer og ikke utsett den for værpavirkning (regn, vind, osv...)

EL-SIKKERHET

Det elektriske anlegget ventilatorhetten kobles til skal oppfylle forskriftene og vare utstyr med jordforbindelse i overensstemmelse med sikkerhetsstandende i brakerlandet; det skal dessuten oppfylle de europeiske forskrifter om radiostoy.

För installasjon av ventilatorhetten, sjekk at nettspenningen tilsvarer den som er angitt pa typeskitet innate i ventilatorhetten.

Stikkontakten som brukes for den elektriske tilkoblingen mæ varelett tilgengelig med installert apparent: i motsatt fall, innrett en hovedbryter i en tilgengelig posisjon, for á koble fra ventilatorhetten nár det er nødvendig.

Eventuelle endringer på strømanlegget skal kun utfores av faglær elektriker.

Den maksimale lenghten på festeskruene til skorsteinen (levert av produsenten) er 13 mm. Bruk av skruer som/DDKE samsvarer med disse instruksene, kan medfore elektrisk fare.

Hvis det forekommer feilfunksjoner på apparatet, forsök ikke Å lõse problemet på egen händ, men ta kontakt med forhandler eller et autorisert servicesenter for reparasjon.

Under installationsj on av ventilatorhetten, frakoble apparatet ved a fferne stopselet ell erved a bruke hovedbryteren.

SIKKERHET I FORHOLD TIL RØYKUTSLIPP

Unngå à koble apparatet til avtrekkskanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).

För installasjon av ventilatorhetten, kontroller at alle gjeldende forskritter om utførsel av loft overholds.

ADVARSLER FOR BRUKER

Disse advorslene er blitt utarbeidet for din og andres sikkerhet. Vi ber deg derfor om Å lese hele donne braksanvisingen nøye før apparatet brukes eller for det utfores renhold på dette.

Produsentere fraskriver seg ethvert ansvar for eventuelle direkte aller indirekte skader på personer, eiendom uller husdyr som skyldes manglende overholdelse av sikkerhetsanvisinngene i dette bruksanvisinningen.

Det er meget viktig atijke bruksanvisingen oppbevares sammen med apparatet for fremtidig bruk.

Pase at bruksanvisningen folger med apparatet hvis det selges erller overfores til en annen person, sik at den nye brukeren kan gjore seg kjent med ventilatorhettens virkemate og de tilhorende anvisninger.

Etter installasjon av ventilatorhetten i rustfritt stal er det nodvendig a rengjore den for a fjerne rester av klebemiddel fra den beskyttende emballasjen og eventuelle fetfllekker og oljer. Hvis de/DDke jernes, kan de forarsake uopprettelig forringelse av overlaten pa ventilatorhetten.Til dette formlet, anbefaler produsenten a bruke de utleverte vatserviettene, som ogsa kan kjopes separat

Krev bruk av originale resvedeler.

TILTENKT BRUK

Apparatet er utelukkende beregnet for oppssuging av royk som oppstär ved tilberedning av matvarer i husholdningsmiljø og ikke profesjonelle: all annihil bruk er feilaktig, det kan fore til skade på personer, gjenstander og husdyr og fritar produsenten fra ethvert ansvar.

Apparatet kan brukes av barn over 8 År erler av personer med nedsatte fysiske, sansemessige erl mentale evner, ell personer uten erfaring og nødvendig kunnskap, forutsatt at de under tilsyn erller etter at vedkommenbe har mottatt instruksjoner om sikker bruk av apparatet og fullt ut forstatt de relaterte farene.

Barn skal不解 leke med apparatet. Rengjoring og vedlikehold som skal besorges av brukeren boi破裂 utfores av barn uten tilsyn.

ANVISNINGER FOR BRUK OG RENGJØRING

För rengörning eller vedlikehold, koble fra apparatet ved à ta ut støpslet aller ved á bruke hovedbryteren.

Ikke bruk ventilatoren med vate hender aller bare foter.

När apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, utsuger), er slukket.

Den maksimale totalvekten til eventuelle gjenstander plassert på eller opphengt i (der dette er mulig) ventilatorhettenshalkeioverstige1,5Kg.

Kontrolere frityranordningene under bruk: Den overopphete de oljen kan antennes.

Ilke tenne Åpne flammer under ventilatoren.

Unngå Å tilberede mat med öpen ild under ventilatoren.

Bruk aldri ventilatorhetten uten fettfilter i metall; fett og smuss vil kinne avsettes i apparatet og svekke funksjonen.

Ventilatorhettens tilgengelige deler kan staat varme dersom de brukes sammen med apparater til matlaging.

Ilke utfør renhold nár deler av ventilatorhetten fortsett er varme.

Dersom renhold darüber gjennomføres i henhold til de prosedryer og med deprodukter nevnt i dette brauksanvisingen kan det oppsta brannfare.

Slå av hovedbryteren nár apparatet ikke brukes over lengre tid.

Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass aller annet brensel, sorge for en tilstrekkelig ventilasjon av lokalet der oppssugingen av royk foregår, i henhold til gjeldende forskritter.

INSTALLASJON

Før installasjon av ventilatoren, les kap. "SIKKERHETSANVISNINGER OG ADVASLER" nøye.

TEKNISKE DATA

De tekniske dataene til apparatet er angitt pa etikettene plassert pa innsiden av ventilator-hetten.

PLASSERING

Minsteavstanden mellom den overste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er indikert i montasejanvisingene.

Vanligvis nár ventilatorhetten er plassert på en gassplatetopp, skal denen avstanden vare på minst 65~cm (25,6"). Imidlertid på grunlag av ontfolkning av EN6033S-2-31 av 11-07-2002 fra TC61 (pkt. 7.12.1 møte 15 sak 10), kan minsteavstandlen mellom platetopen og den nedre delen av hetten reduseres til det oppgitte malet i montasejanvisingene.

Dersom instruktjone for gassplatetopp spesifiserer en storre avstand, mä dette tas i be-traktning.

Ikke installer ventilatoren i utendørsmiljær og ikke utsett den for værpålvrkning (regn, vind, osv...)

ELEKTRISK FORBINDELS

(avsnitt forbeholdt kualifisert personell)

För det foretas noen form for inngrep på ventilatoren, frakoble apparatets strømforsyning.

Pase at strømledningene innate i ventilatorhetten ikke blir frakoblet eller kutet: i motsatt fall,kontakt nærmesto servicesenter.

Fá fagfolk til à utfère den elektriske tilkoblingen.

Tilkoblingen ma utfores i samsvar med gjeldende lovbestemmelier.

Før ventilatorhetten tilkobles strømnettet, kontroller følgende:

• at nettspenningen tilsvarer den som er angitt på merkeskiltet plassert på innsiden av ventilatorhetten;
• at det elektriske anlegget oppfyller forskriftene og er i stand til ä tåle belastningen (se de tekniske dataene plassert i ventilatoren);
• stopselet og strømkabelen skal ikkekommen i kontakt med temperaturer som overstiger 70^_i
• at strømanlegget har en effektiv og korrekt jord forbindelse i henhold til gjeldende forskrifter;
• at stikkontakten som brukes for tilkoblingen erlett tilgengelig med installerert ventilator-hette.

Ved:

• appararer utstyr med en ledning uten stoppsel: stoppslet som skal brukes mæ vare av typen "normalisert". Ledningene skal kobles som følger: gul-grønn for jording, blæ for nøytral og brun ledning for fase. Stopselet mæ vare koblet til en passende sikkerhetskontakt.
  fast apparat som ici er utstyrt med stromledning eller stopsel, eller annen anordning som besoger frakobling fra nettet, med en apningsdistanse pa kontaktene som tillater total frakobling under tilstand av overspenningskategori lI. Disse frakoblingsanordningene skal vere tilordnet i stromnettet i samsvar med instalasjonsreglene.

Den gule/gronne jordledningen skal畸形avbrytes av bryteren.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskiftene ikke overholds.

RØYKUTSLIPP

VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)

Iienne versjonen blir røyk og damp ledet ut i det fri gjennom et avtrekksrør.

Til dette formålet, på ventilatorhettens utløpskopling kobles med et rø til en ekstern utgang.

Utgangsrøret mha:

• en diameter som/DD er minre enn den for koplingen til ventilatorhetten.
• en svak helning nedover (fall) i de horisontale stykkene for Å unngå at kondens strømmer tilbake i motoren.

• minste nødvendige antall krumninger.

• minimum nødvendig lengde for unng vibrasjoner og reduksjon av ventilatorens sugkapasitet.
  Det er nodvendig Å isolere rorene som passerer gjennom kalde miljoer.
  For a unnga retur av loft fra utsiden, finnes en tilbakeslagsventil ved bruk av motorer med 800m^3 /h aller mer.

Avvik for Tyskland:

Iienne versjonen passerer luften gjennom filtre med aktiv kull for a bli renset og resirkulert i miljoet.

Kontrolere at filtrene med aktiv kull er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i montasjeanvisingene.

I dette versjonen skal ikke tilbakeslagsventilen monteres: fjern denen,this den er til stede på luftutløpskoplingen til motoren.

MONTERINGSANVISNINGER

Ventilatorhetten kan installereres i ulike konfigurasjoner. De generelle monteringsfasene gjelder for alle installasjoner; folg imidertid der det er spesiferset, fasene som svarer til onsket instalasjon.

FUNKSJON

NAR SKAL DU SLA PAVENTILATORHETTEN?

Så på ventilatorhetten minst att minutt før matlagingen startes, for Å lede bort røyk og damp mot utsugingsflaten.

HVILKEN HASTIGHT SKAL DU VELGE?

I hastiget: holder luften ren med lavt energiforbruk.

Il hastighet:normale bruksbetingelser.

III hastiget: forekomst av sterk lukt og damp.

IV hastighet: rask fjerning av lukt og damp (800m^3 /h)

NAR MA DU VASKE ELLER SKIFTE UT FILTRENE?

Metallfiltrene mä vaskes etter hvr 30. brukstimer.

For ytterligere detaljer, se kap. "VEDLIKEHOLD".

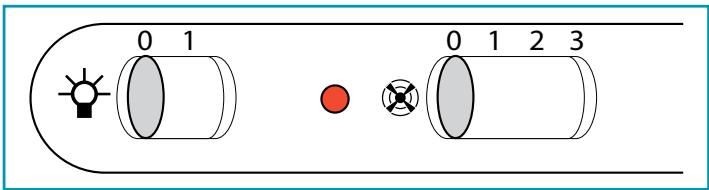

BRUK AV VELGERE

LYSVELGER
0	I posisjon 0, er lyset slukket
1	I posisjon 1, er lyset tent
MOTORVELGER
0	I posisjon 0, er motoren slukket
1	I posisjon 1 fungerer motoren ved minimumshastigkeit
2	I posisjon 2 fungerer motoren ved middels hastigkeit
3	I posisjon 3 fungerer motoren ved maksimumshastigkeit
At motoren aktiveres varsles ved at ledlampen på velgeren tennes

ELEKTRONISK BETJENINGSPANEL

+

*

-

Motor ON/OFF Ved start er havigheten den som ble lagret ved forrige slukking.
+	Økning av havighet fra 1 til 4 Hastighet 4 er aktiv kun i noen minutter, på aktiveres havighet 3.	Hastighetene signaliseres av led-lampene på tastene: + + - + + - + + - + + - + + - + + - (led-lampe "+" blinkinger) Hastighet 1 Hastighet 2 Hastighet 3 Hastighet 4
-	Reduksjon av havighet fra 4 til 1
	Tenning / slukking av lys
	TIMER (Rød blinkende led-lampe) Automatisch slukking perpet 15min. Funksjonen deaktiveres (Rød led-lampe slukket) hijis: - Trykk en gang til på TIMER-tasten (). - Trykk på tasten ON/OFF (). FILTERALARM (Rødtd LED lyser fast med (+) av) Vedlikeyhold av fettfiltrene etter ca. 30 brukstimer. Trykk (+) i 3 sekunder forå nullstille telleren.

VEDLIKEHOLD

For rengjøring eller vedlikehold, koble fra apparatet ved Å ta ut støpslet eller ved Å bruke hovedbryteren.

Unngå bruk av rengjøringsmidler som inneholder splice-, syreholdige-ller korrosive stoffer og kluter med grove overflater.

Kontinuerlig vedlikehold sikrer god drift og ytelse i tidens lop.

Sørskilt oppmerkoms ma rettes mot metallfettfiltre: hyppig rengjöring av filtrene og tilhorende stotter sikrer at det ikke samles opp fett som er brannfarlig.

RENGJØRING AV UTVENDIGE FLATER

Det anbefales à renjore ventilatorhattens utvendige flater minst hver 15. dag für à unngà at oljete og fettete stoffer kan skade dem. For renjorging av ventilatorhatten, utformet i børstet rustritti stål, anbefaler produsentes à bruke renseserviettene "Magic Steel".

Alternativet og for alle andre overflatetyper, utfores rengjaringen med en fuktig klut fuktet med noytralt vaskemiddel eller rodsprit.

Avslut rengjorgen med en grundig skylling og torking med en myk klut.

Ikke bruk for mye vann i naerhen av panelet og belysningsenhetene for Å hindre at fuktigkeit nar elektroniske deler.

Rengjöring av glasspanelene skal utføres kun med spesialvaskemidler som ikke er etsende eller slipende ved bruk av en myk klut.

Produsenten fraskriver seg ethvert ansvar dersom disse anvisingene增長

RENGJØRING AV INNVENDIGE FLATER

Det er forbudt Å rengjore elektriske deler eller deler knyttet til motoren på innsiden av ventilatorhetten, med væsker aller løsemidler.

1 time i kokende vann med oppvaskmiddel uten Å bøye dem.

Ikke bruk etsende, syreholdige ell er alkaliske rengjoringsmidler.

Vasking i oppvaskmaskinen er tillatt, men det kan medfore misfarging av filtermaterialialet: dette problemet reduseres ved Å bruke vaskeprogrammer med lave temperaturer (55°C maks.).

For uptrekking og insetting av fettmetalllftrene, se montasjeanvisingene.

FILTRE MED AKTIVT KULL

Disse filtrene absorberer lukt som er til stede i luften som passerer gjennom dem. Den rensede luften blir deretter returnert til miljoet.

Filtrene med aktiv tull mä skiftes ut gjennomsnittlig hver 3.-4. maned ved normal bruk.

For utskiftning av de aktive kullftiltre, se monteringsanvisinngene.

BELYSNING

Ventilatorhetten utstyrt med høy effektivitets spotlight-belysning, lavt forbruk og meget lang varighet under normale bruksforhold.

kan utsettes for operasjoner for gjenbruk, ellr for spesifikk behandling, for fjerne og trygt avhende de eventuelle stoffer som er skadelige for miljoet og trekke ut de ravarene som kan resirkuleres. Korrekt kasserng av dette produktet vil bidra til a bevarve verdifulle ressurser og forbhindre potensielle negative effekter på menskers helse og miljo, som kan vere forarsket av feilaktig avhending av avfall.

Vennligst ta kontakt med lokale myndigheter forytterligere detailjer om naermeste innsamlingspunkt. Boter for feilaktig avhending av delle typen avfall kan gis i henhold til nasjonal lovgivning.

INFORMASJON OM KASSERING I LAND INNENFOR EU

EU direktivet for WEEe-apparater er blitt gjennomfort pa ulikt vis i hvert land. Hvis apparatet skal kassere anbefaler vi derfor at du kontakter de lokale myndigheter erler forhandleren for a fā informasjon om korrekt kassering.

INFORMASJON OM KASSERING I LAND UTENFOR EU

Symbolet med en overkrysset avfallsbeholer er gjeldende kun i EU: hvis dette apparatet skal kasseres i et annet land, anbefaler vi a kontakt med lokale myndigheter aller forhandler for informasjon om korrett kassering.

VAER OPPMERKSOM!

Firmaet forbeholder seg retten til Å foreta endringer på apparatene til enhver tid og uten forvorsel. Trykking, oversettese og reproducsjon, selv delvis, av deutsche bruksanvisningen er underlaqt tillatelse fra produsenten.

Den tekniske informasjonen, grafiske fremstillinger og spesifikasjoner i denen bruksanvisin-gen er kun veiledende og må ikke offentliggjøres.

Bruksanvisingen er skrevet på italiensk, produsenten fraskriver seg ansvaret for eventuelle skrive- aller oversettelsesefil.
