| Produkttype | Kjøkkenventilator |
| Merke | FALMEC |
| Modell | PLANE 1430 NRS |
| Elektrisk tilkobling | 220-240 V ~ 50/60 Hz (standard) |
| Antall hastigheter | 4 hastigheter inkludert en tidsinnstilt boost |
| Belysning | Høyeffektive LED-spotter |
| Funksjoner | Programmerbar automatisk stopp (Timer 15 min), Filteralarm (30 t) |
| Fettfilter i metall | Vaskbare (hver måned) – indikert av alarm |
| Aktivkullfilter | Valgfritt, byttes hver 3-4 måned |
| Avtrekksmodus | Utenforavtrekk (sugende) eller innvendig resirkulering (filtrerende) |
| Minimumsavstand til koketopp | ≥ 65 cm for gasskoking (følg monteringsanvisning) |
| Materiale | Børstet rustfritt stål |
| Overflatevedlikehold | Hver 14. dag med myk klut og nøytralt rengjøringsmiddel |
| Elektrisk sikkerhet | Jording påkrevd, total frakobling tilgjengelig |
| Bruksområde | Kun til hjemmebruk, ikke utendørs installasjon |
| Maksimal vekt på hengende gjenstander | 1,5 kg |
Ofte stilte spørsmål - PLANE 1430 NRS FALMEC
Brukerspørsmål om PLANE 1430 NRS FALMEC
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøkkenhetter i PDF-format gratis! Finn veiledningen din PLANE 1430 NRS - FALMEC og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. PLANE 1430 NRS av merket FALMEC.
BRUKSANVISNING PLANE 1430 NRS FALMEC

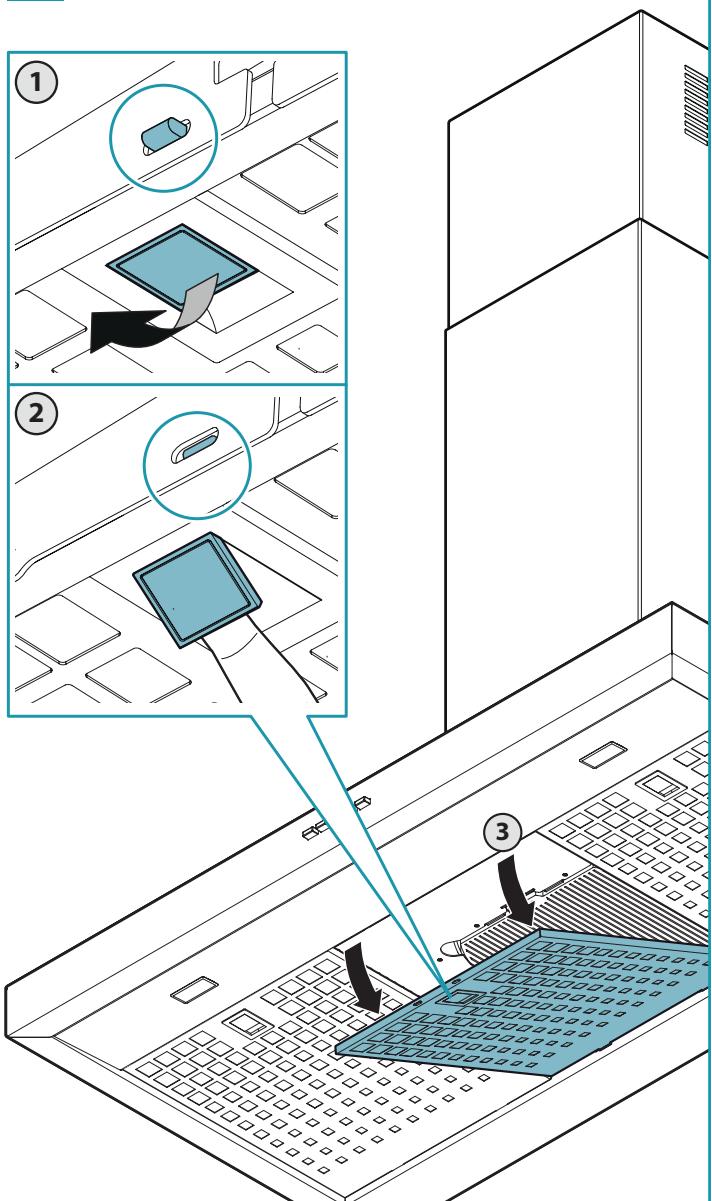

SE - Montering av filter tillval
NO - Montering av stilleggsfilter
Only "PLANE TOP"
7
8
Fagfolk til at udfore den elektriske tilslutning.
Lobende vedligeholdelse sikrer god drift og ydelse over tid.
Avvikelse for Tyskland:
Installsjonsarbeidet skal utføres av kompetente og kualifiserte installator, som indikert i dette braksanvisingen og i overensstemmelse med gjeldende forskritter.
Dersom strømledningen eller andre deler er skadet skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyninger og kontakt forhandler eller autorisert teknik servicesenter for reparasjon.
Utfør aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur. Forsøk aldri ä utføre reparasjoner eller utskiftninger på egen hamburger: inngrep som er utfør av inkcompetente og ukvalifiserte personer kan forårsake skader, selv参加会议 alvorlige, på eiendom og/eller personer som ikke er dekket av produsentens garantiet.
ADVARSLER FOR INSTALLATØR
TEKNISK SIKKERHET
För ventilatorhetten installeres kontrollere intaktheten og funksjonaliteten til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres og kontakt forhandleren.
Dersom det er blitt oppdaget en estetak feil skal ventilatoren IKKE installeres; legg den i originaleballasjen og kontakt forhandleren.
Nár den først er installment vil ingen klage på estetiske feil aksepteres.
Under installmentBKruk alltid personlig verneutstyr (for eksempel vernesko) og utvis aktsom og korrekt atferd.
Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes pa murvegger: ved montering av ventilatorhetten pa en vegg av annet materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og ventilatorhettens vekt (angitt pa side 2).
Vær oppmerksom på at installasjonen med andre festesystemer enn de som følgmer med eller systemer som ikke overholder forskriftene, kan forårsake risiko rundt elektrisitet eller mekanisk tettet.
Ikke installer ventilatoren i utendørsmiljoer og sekse utsett den for værpavirkning (regn, vind, osv...)
EL-SIKKERHET
Det elektriske anlegeget ventilatorhetten kobles til skal oppfylle forskriftene og vare utstyr med jordforbindelse i overensstemmelse med sikkerhetsstandende i brakerlandet; det skal dessuten oppfylle de europeiske forskriifter om radiostøy.
För installasjon av ventilatorhetten, sjekk at nettspenningen tilsvarer den som er angitt pa typeskitet innate i ventilatorhetten.
Stikkontakten som brukes for den elektriske tilkoblingen ma varelett tilgengelig med installiert apparent: i motsatt fall, innrett en hovedbryter i en tilgengelig posisjon, for a koble fra ventilatorhetten naret der e ndvendig.
Eventuelle endringer på strømanlegget skal kun utfores av faglær elektriker.
Den maksimale lenghten på festeskruene til skorsteinen (levert av produsenten) er 13 mm. Bruk av skruer som ikke samsvarer medppe instruksene, kan medfore elektrisk fare.
Hvis det forekommer feilfunksjoner på apparatet, forsök ikke Å lõse problemet på egen händ, men ta kontakt med forhandler eller et autorisert servicesenter for reparasjon.
Under installationsj on av ventilatorhetten, frakoble apparatet ved a fjerne stopelet ell erved a bruke hovedbryteren.
SIKKERHETI FORHOLD TIL RØYKUTSLIPP
Unngå à koble apparatet til avtrekkskanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).
För installasjon av ventilatorhetten, kontroller at alle gjeldende forskritter om utførsel av loft overholds.
ADVARSLER FOR BRUKER
Disse adsvslene er blitt utarbeidet for din og andres sikkerhet. Vi ber deg derfor om Å slehe delde denbruksanvisingen nøye for apparatet brukes ellr det utfores renhold pa dette.
Produsentere fraskriver seg ethvert ansvar for eventuelle direkte aller indirekte skader på personer, eiendom uller husdyr som skyldes manglende overholdelse av sikkerhetsanvisinngene i dette bruksanvisinningen.
Det er meget viktig atijke bruksanvisingen oppbevares sammen med apparatet for fremtidig bruk.
Pase at bruksanvisningen folger med apparatet hvis det selges erller overfores til en annen person, sik at den nye brukeren kan gjore seg kjent med ventilatorhettens virkemate og de tilhorende anvisninger.
Etter installasjon av ventilatorhetten i rustfritt stål er det nødvendig Å rengjørde den for Å fjerne rester av klebemiddel fra den beskyttende emballasjen og eventuelle fetfllekker og oljer. Hvis de ikke fjernes, kan de forårsake uopprettelig forringelse av overflaten på ventilatorhetten. Til ditte formålet, anbefaler produsenten Å bruke de utleverte vatserviettene, som ögså kan kjøpes separat
Krev bruk av originale resvedeler.
TILTENKT BRUK
Apparatet er utelukkende beregnet for oppssuging av royk som oppstär ved tilberedning av matvarer i husholdningsmiljø og ikke profesjonelle: all annihil bruk er feilaktig, det kan fore til skade på personer, gjenstander og husdyr og fritar produsenten fra ethvert ansvar.
Apparatet kan brukes av barn over 8 År erler av personer med nedsatte fysiske, sansemessige erlmentale evner, eller personer uten erfaring og ndvendig kunnskap, forutsatt at de under tilsyn erller etter at vedkommende har mottatt instruksjoner om sikker bruk av apparatet og fullt ut forstatt de relaterte farene.
Barn skal不解 leke med apparatet. Rengjoring og vedlikehold som skal besorges av brukeren bør不解 utføres av barn uten tilsyn.
ANVISNINGER FOR BRUK OG RENGJØRING
För rengjöring eller vedlikehold, koble fra apparatet ved Å ta ut støpslet eller ved Å bruke hovedbryteren.
Ikke bruk ventilatoren med våte hender eller bare føtter.
När apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, utsuger), er slukket.
Den maksimale totalvekten til eventuelle gjenstander plassert på eller opphengt i (der dette er mulig) ventilatorhettenshalkeioverstige1,5Kg.
Kontrollere frityranordningene under bruk: Den overopphete ed jen kan antennes.
Ikke tenne Åpne flammer under ventilatoren.
Unngå Å tilberede mat med Åpen ild under ventilatoren.
Bruk aldri ventilatorhetten uten fettfilter i metall; fett og smuss vil kinne avsettes i apparatet og svekke funksjonen.
Ventilatorhettens tilgengelige deler kan staatere varme dersom de brukes sammen med apparater til matlaging.
Ilke utfør renhold nár deler av ventilatorhetten fortsett er varme.
Dersom renhold wollen gjennomføres i henhold til de prosedyrer og med deprodukter nevnt i\ denne bruksanvisingen kan det oppsta brannfare.
Slå av hovedbryteren nár apparatet ikke brukes over lengre tid.
Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass eller annet brensel, sorge for en tilstrekkelig ventilasjon av lokalet der oppsugingen av røyk foregår, i henhold til gjeldende forskritter.
INSTALLASJON
De tekniske dataene til apparatet er angitt pa etikettene plassert pa innsiden av ventilator-hetten.
PLASSERING
Minsteavstanden mellom den overste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er indikert i montasejanvisingene.
Vanligvis nár ventilatorhetten er plassert på en gassplatetopp, skal denen avstanden vare på minst 65~cm (25,6"). Imidlertid på grunlag av ontolkning av EN6033S-2-31 av 11-07-2002 fra TC61 (pkt. 7.12.1 møte 15 sak 10.11), kan minsteavandstem melom platetoppen og den nedre delen av hetten reduseres til det oppgitte malet i montasejanvisingene.
Dersom instruksjonene for gassplatetopp spesifiserer en storre avstand, m'a dette tas i be-traktning.
Ikke installer ventilatoren i utendørsmiljær og ikke utsett den for værpålvrkning (regn, vind, osv...)
ELEKTRISK FORBINDELS
(avsnitt forbeholdt kualifisert personell)
För det foretas noen form for ingrep på ventilatoren, frakoble apparatets strømforsyning.
Pase at strømledningene innate i ventilatorhetten ikke blir frakoblet eller kutet: i motsatt fall,kontaktærmeste servicesenter.
Fá fagfolk til à utfère den elektriske tilkoblingen.
Tilkoblingen ma utfores i samsvar med gjeldende lovbestemmelier.
Før ventilatorhetten tilkobles strømnettet, kontroller følgende:
- at nettspenningen tilsvarer den som er angitt på merkeskiltet plassert på innsiden av ventilatorhetten;
- at det elektriske anlegget oppfyller forskriftene og er i stand til ä tåle belastningen (se de tekniske dataene plassert i ventilatoren);
- stopselet og strømkabelen skal ikkekommen i kontakt med temperaturer som overstiger 70^_i
- at strømanlegget har en effektiv og korrekt jord forbindelse i henhold til gjeldende forskrifter;
- at stikkontakten som brukes for tilkoblingen erlett tilgengelig med installerert ventilator-hette.
Ved:
- appararer utstyr med en ledning uten stoppsel: stoppslet som skal brukes mæ vare av typen "normalisert". Ledningene skal kobles som følger: gul-grønn for jording, blæ for nøytral og brun ledning for fase. Stopselet mæ vare koblet til en passende sikkerhetskontakt.
fast apparat som ici er utstyrt med stromledning eller stopsel, eller annen anordning som besoger frakobling fra nettet, med en apningsdistansepane kontaktene som tillater total frakobling under tilstand av overspenningskategori lI. Disse frakoblingsanordningene skal vere tilordnet i stromnettet i samsvar med instalasjonsreglene.
Den gule/gronne jordledningen skal畸形avbrytes av bryteren.
Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskiftene ikke overholds.
RØYKUTSLIPP
VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)
Iienne versjonen blir røyk og damp ledet ut i det fri gjennom et avtrekksrør.
Til dette formålet, på ventilatorhettens utløpskopling kobles med et rø til en ekstern utgang.
Utgangsrøret ma ha:
- en diameter som/DDKE er mindre enn den for koplingen til ventilatorhetten.
- en svak helning nedover (fall) i de horisontale stykkene for Å unngå at kondens strømmer tilbake i motoren.
-
minste nødvendige antall krumninger.
-
minimum nødvendig lengde for unng vibrasjoner og reduksjon av ventilatorens sugekapasitet.
Det er nødvendig Å isolere rorene som passerer gjennom kalde miljoer.
For a unnga retur av loft fra utsiden, finnes en tilbakeslagsventil ved bruk av motorer med 800m^3 /h eller mer.
Avvik for Tyskland:
Iienne versjonden passerer luften gjennom filtre med aktiv kull for a bli renset og resirkulert i miljoet.
Kontrolere at filtrene med aktiv kull er montere på ventilatorhetten, i motsatt fall, sett disse på som angitt i montasjeanvisingene.
Iienne versjonen skal ikke tilbakeslagsventilen monteres: fjern这部分here den er til stede på luftutløpskoplingen til motoren.
MONTERINGSANVISNINGER
Ventilatorhetten kan installereres i ulike konfigurasjoner. De generelle monteringsfasene gjelder for alle installasjoner; folg imidlertid der det er spesifert, fasene som svarer til onsket installasjon.
FUNKSJON
NAR SKAL DU SLA PAVENTILATORHETTEN?
Så på ventilatorhetten minst att minutt før matlagingen startes, for Å lede bort røyk og damp mot utsugingsflaten.
Etter endt matlaging la ventilatorhetten vare i drift helt til all damp og lukt er fullstendig sugd opp: med timer-funksjonen, er det er mulig a stille inn automatisk slukking av ventilatorhetten etter 15 minutters drift.
HVILKEN HASTIGHET SKAL MAN VELGE?
I hastighe: holder luften ren med lav't strormforbruk.
II hastiget:normale bruksforhold.
III hastighet: ved sterk lukt og damp.
IV hastiget: rask fjerning av lukt og damp.
NAR SKAL FILTRENE RENGJORES ELLER SKIFTES UT?
Metalfiltrene mä vaskes hvr 30. brukstime.
Filtrene med aktivt kull, skal skiftes ut hver 3.-4. maned avhengig av bruken av ventilatoren.
For flere detaljer se kap "VEDLIKEHOLD".
ELEKTRONISK BETJENINGSPANEL
| + | - |
| + | Motor ON/OFF Ved start er hastigheten den som ble lagret ved forrige slukking. | |
| + | Økning av hastighet fra 1 til 4 Hastighet 4 er aktiv kun i noen minutter, på aktiveres hastighet 3. | Hastighetene signaliseres av led-lampene på tastene: + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - |
| - | Reduksjon av hastighet fra 4 til 1 | (Hed-lampe "+" blinker) |
| Tenning / slukking av lys | |
| TIMER (Rød blinkende led-lampe) Automatisk slukking etter 15min. Funksjonden deaktivères (Rød led-lampe slukket) hvis: - Trykk en gang til på TIMER-tasten (▲). - Trykk på tasten ON/OFF (▲). | |
| FILTERALARM (Rødt LED lyser fast med (▲) av) Vedlikeyhold av fettfiltrene etter ca. 30 brukstimer. Trykk (▲) i 3 sekunder for Å nullstille telleren. |
BRUK AV MEKANISK BETJENINGSPANEL
| OFF | 1 | 2 | 3 |
| Tenning / slukking av lys | |
| OFF | OFF (AV) Knapp Ved Å trykke på tasten slukkes motoren |
| 1 | Knapp 1: Ved Å trykke på tasten (innrykket tast) startes eller innstilles motoren på laveste hastighet |
| 2 | Knapp 2: Ved Å trykke på tasten (innrykket tast) startes eller innstilles motoren på middels hastighet |
| 3 | Knapp 3: Ved Å trykke på tasten (innrykket tast) startes eller innstilles motoren på høyeste hastighet |
VEDLIKEHOLD
For rengjøring eller vedlikehold, koble fra apparatet ved Å ta ut støpslet eller ved Å bruke hovedbryteren.
Unngå bruk av rengjøringsmidler som inneholder splice-, syreholdige-ller korrosive stoffer og kluter med grove overflater.
Kontinuerlig vedlikehold sikrer god drift og ytelse i tidens lop.
Sørskilt oppmerkoms ma rettes mot metallfettfiltre: hyppig rengjöring av filtrene og tilhorende stotter sikrer at det ikke samles opp fett som er brannfarlig.
RENGJØRING AV UTVENDIGE FLATER
Det anbefales à renjore ventilatorhattens utvendige flater minst hver 15. dag für à unngà at oljete og fettete stoffer kan skade dem. For renjongir av ventilatorhatten, utformet i børstet rustritti stål, anbefaler produsentes à bruke renseserviettene "Magic Steel".
Alternativet og for alle andre overflatetyper, utfores rengjaringen med en fuktig klut fuktet med noytralt vaskemiddel eller rodsprit.
Avslut rengjorgen med en grundig skylling og torking med en myk klut.
Ikke bruk for mye vann i naerhen av panelet og belysningsenhetene for a hindre at fuktigkeit när elektroniske deler.
Rengjöring av glasspanelene skal utføres kun med spesialvaskemidler som ikke er etsende eller slipende ved bruk av en myk klut.
Produsenten fraskriver seg ethvert ansvar dersom disse anvisingene增長e
RENGJØRING AV INNVENDIGE FLATER
Det er forbudt Å rengjore elektriske deler eller deler knyttet til motoren på innsiden av ventilatorhetten, med væsker eller løsemidler.
1 time i kokende vann med oppvaskmiddel uten a boye dem.
Ikke bruk etsende, syreholdige aller alkaliske rengjoringsmidler.
Vasking i oppvaskmaskinen er tillatt, men det kan medfrole misfarging av filtermaterialiet: dette problemet reduseres ved a bruke vaskeprogrammer med lave temperaturer (55^ maks.).

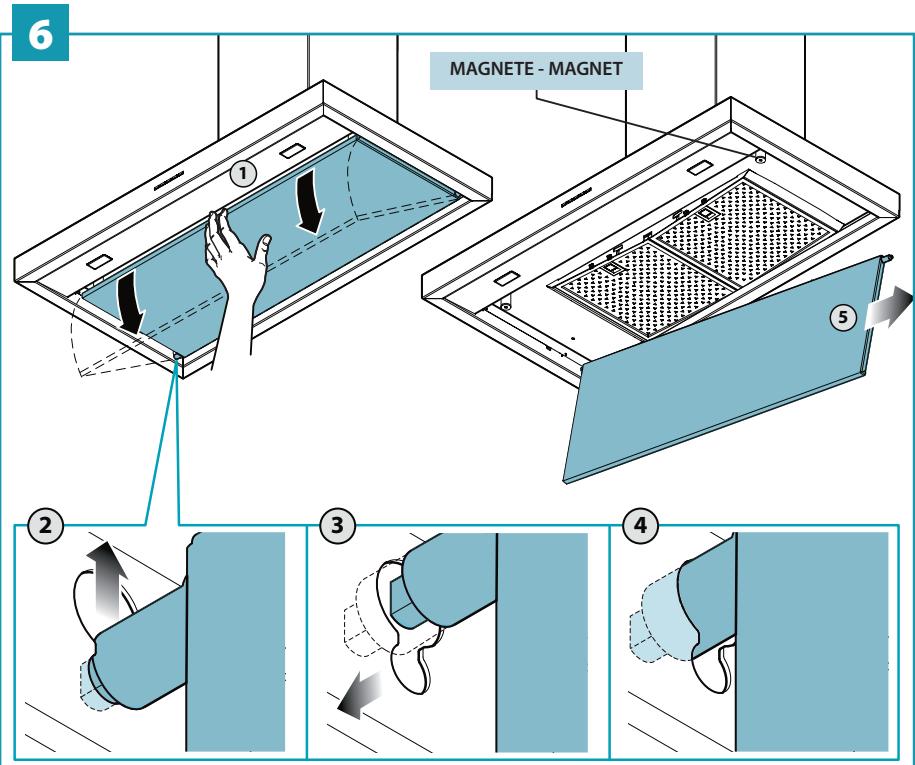

For uptrekking og insetting av fettmetalllftrene, se montasjeanvisingene.
FILTREMEDAKTIVTKULL
Disse filtrene absorberer lukt som er til stede i luften som passerer gjennom dem. Den ren-sede luften blir deretter returnert til miljoet.
Filtrene med aktiv t kull m skiftes ut gjennomsnittig hver 3-4. maned ved normal bruk.

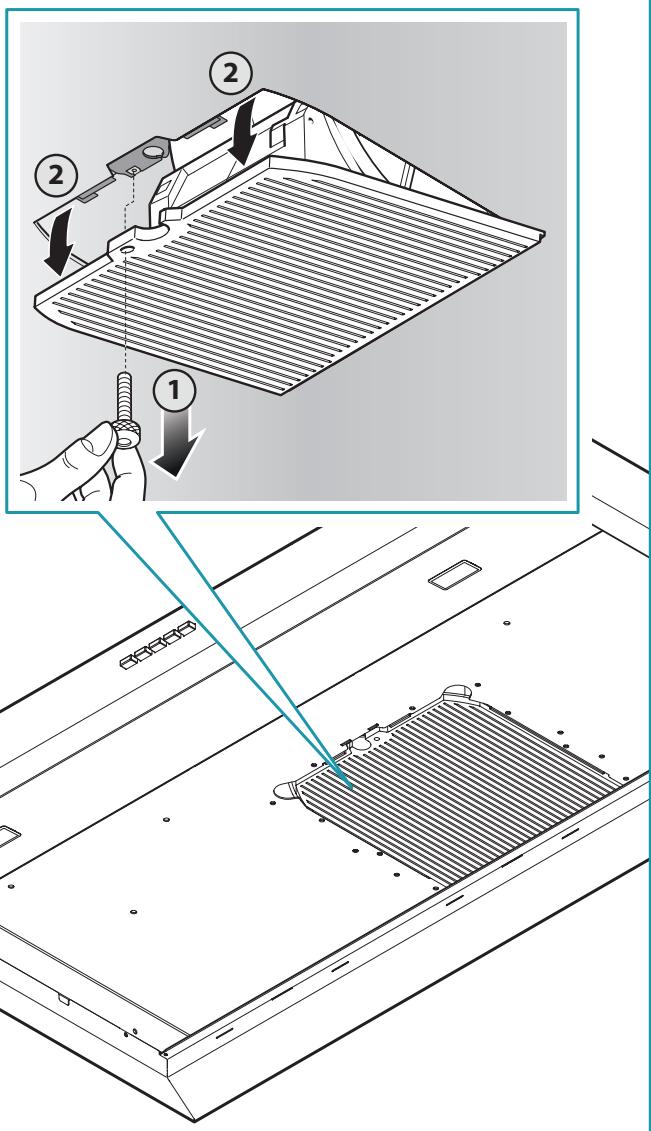

For utskiftning av de aktive kullfiltre, se monteringsanvisinngene.
BELYSNING
Ventilatorhetten utstyrt med høy effektivitets spotlight-belysning, lavt forbruk og meget lang varighet under normale bruksforhold.
kan utsettes for operasjoner for gjenbruk, ellr for spesifikk behandling, for fjerne og trygt avhende de eventuelle stoffer som er skadelige for miljoet og trekke ut de ravarene som kan resirkuleres. Korrekt kasserng av dette produktet vil bidra til bevarve verdifulle ressurser og forbhindre potensielle negative effekter på menskers helse og miljo, som kan vere forarsket av feilaktig avhending av avfall.
Vennligst ta kontakt med lokale myndigheter forytterligere detailjer om naermeste innsamlingspunkt. Boter for feilaktig avhending av delle typen avfall kan gis i henhold til nasjonal lovgivning.
INFORMASJON OM KASSERING I LAND INNENFOR EU
EU direktivet for WEEE-apparater er blitt gjennomfort på ulikt vis i hvert land. Hvis apparatet skal kasseres anbefaler vi derfor at du kontakter de lokale myndigheter erler forhandleren for à fā informasjonöm korrekt kassering.
INFORMASJON OM KASSERING I LAND UTENFOR EU
Symbolet med en overkrysset avfallsbeholer er gjeldende kun i EU: hvis dette apparatet skal kasseres i et annet land, anbefaler vi a kontakt med lokale myndigheter aller forhandler for informason om korrett kassering.
VAER OPPMERKSOM!
Firmaet forbeholder seg retten til Å foreta endringer på apparatene til enhver tid og uten forvorsel. Trykking, oversetsetse og reproduksjon, selv delvis, av deutsche bruksanvisningen er underlaqt tillatelse fra produsenten.
Den tekniske informasjonen, grafiske fremstlinger og spesifikasjoner i denen brupsanvisin-gen er kun veiledende og må ikke offentliggjores.
Bruksanvisingen er skrevet på italiensk, produsenten fraskriver seg ansvaret for eventuelle skrive- aller oversettelsesefrei.
