Produkttype	Køkkenemhætte
Mærke	FALMEC
Model	PLANE 1430 NRS
Strømforsyning	220-240 V ~ 50/60 Hz (standard)
Antal hastigheder	4 hastigheder inkl. en timer-boost
Belysning	LED-spots med høj effektivitet
Funktioner	Programmerbar automatisk sluk (Timer 15 min), Filter alarm (30 timer)
Metal-fedtfiltre	Kan vaskes (hver måned) – alarmindikation
Aktivt kulfilter	Tilvalg, udskiftning hver 3-4 måneder
Aftræksform	Udvendig aftræk (sugende) eller indvendig recirkulation (filter)
Minimumsafstand til kogeplade	≥ 65 cm til gaskomfur (følg monteringsvejledning)
Materiale	Børstet rustfrit stål
Overfladevedligeholdelse	Hver 15. dag med blød klud og neutralt rengøringsmiddel
Elektrisk sikkerhed	Obligatorisk jording, tilgængelig fuld afbrydelse
Beskyttelsesklasse	Kun til husholdningsbrug, ikke til udendørs montering
Maksimal vægt af ophængte genstande	1,5 kg

Ofte stillede spørgsmål - PLANE 1430 NRS FALMEC

Hvordan installerer jeg emhætten PLANE 1430 NRS?

Installationen skal udføres af en kvalificeret fagmand. Overhold minimumsafstanden på 65 cm over gaskomfur. Brug det medfølgende monteringssæt (skruer og rawplugs) til murede vægge. Til andre materialer tilpasses fastgørelsen til emhættens vægt.

Hvad er minimumsafstanden mellem emhætte og kogeplade?

For gaskomfur er minimumsafstanden 65 cm. Hvis kogepladen angiver en større afstand, skal denne overholdes. For elektriske eller induktionskogeplader følges monteringsvejledningen.

Hvordan rengør jeg metal-fedtfiltrene?

Vask metal-filtrene hver måned. Læg dem i blød i kogende vand med opvaskemiddel i ca. en time, skyl og tør grundigt. De kan også vaskes i opvaskemaskine ved lav temperatur (max 55°C).

Hvor ofte skal aktivt kulfilter udskiftes?

Aktivt kulfilter (tilvalg) skal udskiftes hver 3-4 måneder under normale brugsforhold. De kan ikke vaskes.

Hvad gør jeg, når filteralarmindikatoren lyser (rød LED lyser konstant)?

Indikatoren angiver, at metal-filtrene skal rengøres efter ca. 30 timers brug. Efter rengøring nulstilles tælleren ved at trykke på den tilsvarende knap i 3 sekunder.

Hvordan bruger jeg Timer-funktionen (automatisk sluk)?

Tryk på Timer-knappen (rød LED blinker) for at aktivere automatisk sluk efter 15 minutter. For at deaktivere trykkes igen på Timer-knappen eller ON/OFF-knappen.

Kan emhætten fungere i recirkulationstilstand uden udvendig aftræk?

Ja, i filterversion. Luften passerer gennem aktivt kulfilter (tilvalg) og recirkuleres i rummet. I så fald fjernes tilbagestrømningsklappen på motorens luftudgangsforbindelse.

Hvordan udskifter jeg LED-belysningen?

Emhætten er udstyret med LED-spots. For at udskifte en skal du følge monteringsvejledningen. Afbryd først apparatet. Kontakt om nødvendigt en autoriseret service.

Hvad gør jeg ved fejl på emhætten?

Forsøg ikke selv at reparere. Afbryd apparatet og kontakt forhandleren eller et autoriseret teknisk servicecenter. Enhver indgreb af en ukvalificeret person annullerer garantien.

Hvordan nulstiller jeg timer for metal-filtrene?

Efter rengøring af filtrene trykkes på den dedikerede knap (normalt markeret) i 3 sekunder. Alarm-LED'en slukkes og tælleren nulstilles.

BRUGSANVISNING PLANE 1430 NRS FALMEC

Installationsarbejdet skal udføres af kompetente og kvalificerede installatører, i henhold til beskrivelserne i dette hæfte og under overholdelse af gældende normer.

Hvis det strømførende kabel eller andre dele er beskadiget, må emhætten IKKE bruges: Tag emhætten fra strømforsyningen og kontakt forhandleren eller et autoriseret servicecenter for reparation.

Udfør aldrig ændringer på apparatets elektriske, mekaniske og funktionsrelaterede struktur.

Forsøg aldrig at udføre reparationer eller udskiftninger på egen hånd: Indgreb, som er udført af inkompetente og ukvalificerede personer, kan medføre endog meget alvorlige skader på ejendom og personer, der ikke dækkes af fabrikantens garanti.

ADVARSLER TIL INSTALLATØREN

TEKNISK SIKKERHED

Kontroller emhættens tilstand, og at alle delene fungerer inden installationen: Hvis der bemærkes fejl, må installationen ikke foretages, og forhandleren skal kontaktes.

Hvis der konstateres en skønhedsfejl, skal emhætten IKKE monteres; den pakkes ned i den originale emballage, og der tages kontakt til forhandleren.

Når emhætten er installeret, accepteres der ikke nogen krav for kosmetiske defekter.

Under installationen skal der altid anvendes personlige værnemidler (f.eks. sikkerhedssko), og der skal udvises forsigtig og korrekt adfærd.

Fastgørelsessættet (skruer og dyvler), der leveres med emhætten, kan kun bruges på murede vægge: Ved installation på vægge af andre materialer skal der anvendes andre fastgørelsessystemer under hensyntagen til styrken af væggen og vægten af emhætten (vist på side 2).

Vær opmærksom på, at installation med andre fastgørelsessystemer end de medfølgende, eller ikke egnede systemer, kan være årsag til elektriske eller mekaniske risici.

Installer...

ELEKTRISK SIKKERHED

Det elektriske system, som emhætten tilsluttes, skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandarderne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning.

Kontroller, inden installation af emhætten, at netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten.

Stikket, der anvendes til den elektriske forbindelse, skal være let tilgængeligt for det installerede udstyr. I modsat fald skal der installeres en hovedafbryder, så der kan slukkes for strømtilførslen til emhætten, når der er behov for det.

Eventuelle ændringer i det elektriske system skal udføres af en autoriseret elektriker.

Den maksimale længde for kanalens fastgørelsesskrue (leveres af fabrikanten) er på 13 mm. Anvendelse af skruer, som ikke er i overensstemmelse med disse anvisninger, kan medføre risici af elektrisk art.

Hvis emhætten ikke fungerer, som den skal, skal man ikke forsøge selv at løse problemet, men kontakte forhandleren eller et autoriseret servicecenter for reparation.

Slå apparatet fra, ved at tage stikket ud eller trykke på hovedafbryderen, under installation af emhætten.

SIKKERHED FOR RØGKANALEN

Emhættens udtag må ikke tilsluttes skorstene eller røgudtag med forbrændingsrøg (fra for eksempel varmeanlæg, brændeovne osv.).

Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt.

ADVARSLER FOR BRUG

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes, eller før der udføres rengøring på apparatet.

Producenten påtager sig intet ansvar for eventuelle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr som følge af manglende overholdelse af sikkerhedsinstruktionerne i dette hæfte.

Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug.

Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler.

Efter installation af emhætter i rustfrit stål er det nødvendigt at rense den for at fjerne resterende klæbemiddel fra den beskyttende emballage og fedtpletter og olier, som, hvis de ikke fjernes, kan efterlade mærker. Det anbefales til dette formål at anvende de medfølgende vådservietter, som også kan købes separat.

Køb altid originale reservedele.

BRUGSOMRÅDE

Apparatet er udelukkende beregnet til udsugning af luften over husholdningskogeplader og/eller kogeplader, som anvendes i professionelt øjemed. Enhver anden brug betragtes som ukorrekt, kan forårsage skader på personer, ejendom og husdyr og fritager fabrikanten for ethvert ansvar.

Apparatet kan anvendes af børn fra en alder på mindst 8 år samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstår de hertil relaterede farer.

Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren og må aldrig udføres af børn uden at de er under opsyn.

ADVARSLER VEDRØRENDE BRUG OG RENGØRING

Frakobl apparatet ved at trække stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse.

Anvend aldrig emhætten med våde hænder eller bare fødder.

Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes.

Den maksimale samlede vægt af eventuelle genstande placeret på eller ophængt i (hvor forudset) emhætten må ikke overstige 1,5 kg.

Kontroller frituregryder under brug: overophedet olie kan selvantænde.

Tænd ikke åben ild under emhætten.

Undlad at tilberede retter med åben ild under emhætten.

Anvend aldrig emhætten uden fedtfiltre af metal; ellers vil snavs i så tilfælde kunne aflejre sig i apparatet og påvirke funktionen.

Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning. Udfør aldrig rengøring heraf, når dele af emhætten stadig er varme.

Hvis rengøringen ikke udføres i henhold til proceduren og med de produkter, der er anført i denne vejledning, kan der være risiko for brand.

Slå hovedafbryderen fra, når apparatet ikke skal anvendes over et længere tidsrum.

Hvis der samtidigt bruges andre apparater (varmeanlæg, brændeovne, pejse osv.), som forsynes med gas eller andre brændsler, skal der sørges for passende ventilation i lokalet, hvor røgudsugningen sker, i henhold til de gældende regler.

INSTALLATION

Afsnit forbeholdt kvalificeret personale

Inden installationen af emhætten, skal kapitlet "SIKKERHEDSANVISNINGER OG ADVARSLER" læses grundigt.

TEKNISKE SPECIFIKATIONER

Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve emhætten.

PLACERING

Minimumsafstanden fra den højeste del af kogepladerne og den laveste del af emhætten er anført i monteringsvejledningen.

Almindeligvis skal denne afstand være mindst 65 cm (25,6"), når emhætten placeres over et gaskomfur. Denne minimumsafstand mellem kogepladen og emhættens nedre del kan dog reduceres til den afstand, der er angivet i monteringsvejledningen, og som er baseret på TC61's fortolkning af standarden DS/EN 60335-2-31 af 11-07-2002 (subclause 7.12.1 meeting 15 agenda item 10.11).

Hvis anvisningerne for gaskomfuret angiver en større afstand, skal der tages højde for dette. Installer ikke emhætten udendørs og udsæt den ikke for vejrlig (regn, vind, osv....).

ELEKTRISK TILSLUTNING

(afsnit forbeholdt kvalificeret personale)

Frakobl apparatets strømforsyning, før der foretages nogen form for indgreb på emhætten.

Sørg for, at ingen af de elektriske ledninger inde i emhætten skæres over eller frakobles:

I modsat fald tages kontakt til nærmeste servicecenter.

Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser.

Før apparatet tilsluttes elnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten;
• At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå apparatets belastning (jfr. typeskiltet med de tekniske specifikationer, der er anbragt inde i emhætten);
• Stikket og kablet må ikke udsættes for temperaturer over 70°C
• At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende forskrifter; Stikket, der anvendes, skal være let tilgængeligt, når emhætten er blevet installeret.

I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket, der anvendes, skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gul-grøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.
• Fast enhed, der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori III.

Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende regler for installation.

Den gule/grønne jordledning må ikke afbrydes af kontakten.

Fabrikanten fraskriver sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

Emhætte med ekstern udledning (udsugende)

I denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.

Til dette formål skal udgangen på emhætten være forbundet til et eksternt udtag via en rørføring.

Rørføringen til udtaget skal opfylde følgende betingelser:

• Diameteren skal som minimum svare til den på emhættens samlestykke.
• Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at forhindre kondens i at flyde tilbage til motoren.
• Det mindst mulige antal krumninger.
• Udtaget skal udføres med den mindst mulige længde for at forhindre vibrationer og forringelse af kapaciteten.

Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum.

For at forhindre luft udefra i at trænge ind, er der placeret en kontraventil, når der er installeret motorer med en kapacitet på 800 m³/t eller derover.

Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10⁻⁵ bar).

I denne version passerer luften gennem kulfiltre for at blive renset og recirkuleres derefter tilbage i køkkenet.

Kontroller, at filtrene med aktivt kul er monteret på emhætten; i modsat fald monteres de, som angivet i monteringsvejledningen.

Bemærk: Kontraventilen må ikke monteres. Fjern den, hvis den allerede er monteret på motorens luftudtag.

MONTERINGSVEJLEDNING

Afsnit forbeholdt kvalificeret personale

Emhætten kan installeres i forskellige konfigurationer. De generelle installationstrin gælder for alle anlæg; følg i stedet de relevante faser for den ønskede installation.

FUNKTION

HVORNÅR SKAL EMHÆTTEN TÆNDES?

Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede røg og damp i retning af udsugningsfladen.

Lad emhætten fungere, indtil alle dampe og lugte er suget fuldstændigt ud efter madlavning: Med funktionen Timer er det muligt at indstille en automatisk slukning af emhætten efter 15 minutters funktion.

HVILKEN HASTIGHED SKAL MAN VÆLGE?

Hastighed I: Holder luften ren med et lavt energiforbrug.

Hastighed II: Almindelige brugsbetingelser.

Hastighed III: Tilstedeværelse af kraftig lugt og røg.

Hastighed IV: Hurtig udluftning af lugt og damp.

HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES?

Metalfiltre skal rengøres efter hver 30 timers brug.

De aktive kulfiltre skal udskiftes hver 3-4 måned, afhængigt af brugen af emhætten.

For yderligere informationer, se kapitlet "VEDLIGEHOLDELSE".

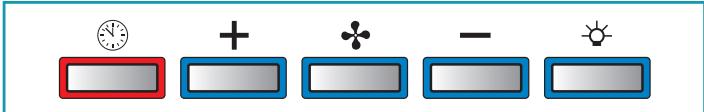

ELEKTRONISK KONTROLPANEL

Motor ON/OFF Ved opstart er havigheden den der blev gemt ved den foregående slukning.
Forøgelse af havigheden fra 1 til 4 Hastighed 4 er kun aktiv i nogle få minutter, herefter aktiveres havighedstrin 3.	Hastighederne er angivet med lysdioder på tasterne: + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - ++ - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + +-	Hastighed 1 Hastighed 2 Hastighed 3 Hastighed 4
Reduktion af havigheden fra 4 til 1
Tænd/sluk lys
TIMER (Rød blinkende led) Autosluk after 15 min. Funktionen deaktiveres (rød led slukket) hijis: - Der trykke en,anden gang på tasten TIMER (N). - Der trykke på tasten ON/OFF (P).
ALLARM FILTR (Rød LED lyser fast med (P) slukket) Vedligeholdelse af fedtfiltre after omkring 30 timers brug. Tryk (N) i 3 sekunder for at nulstille要做好n.

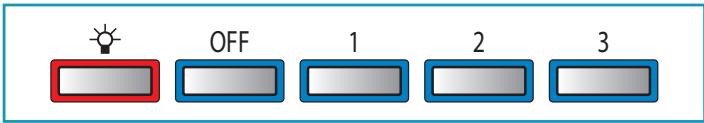

BRUG AF DET MEKANISKE BETJENINGSPANEL

	Tænd/sluk lys
OFF	Tasten OFF Ved tryk på tasten slukkes motoren
1	Tast 1: Ved at trykke på knappen (knappen er trykkekt ind) tændes eller indstilles motoren til laveste hastighed
2	Tast 2: Ved at trykke på knappen (knappen er trykkekt ind) tændes eller indstilles motoren til mellem hastighed
3	Tast 3: Ved at trykke på knappen (knappen er trykkekt ind) tændes eller indstilles motoren til hjestre hastighed

VEDLIGEHOLDELSE

Frakobl apparatet ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse. Der må ikke anvendes rengøringsmidler, der indeholder slibemidler, syre eller ætsende stoffer, eller klude med ru overflade.

Særlig opmærksomhed skal rettes mod fedtfiltrer af metal: Hyppig rengøring af filtrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.

RENGØRING AF DE UDVENDIGE OVERFLADER

Det anbefales at rengøre emhætten udvendigt mindst hver 15. dag for at forhindre, at olie og fedt beskadiger overfladen. Til rengøring af emhætten, der er udført i rustfrit børstet stål, anbefales det at anvende servietterne "Magic Steel".

Alternativt, og for alle andre typer af overflader, udføres rengøring med en fugtig klud fugtet med et neutralt rengøringsmiddel eller denatureret alkohol.

Brug ikke for meget vand i nærheden af trykpanelet og lamper for at forhindre fugt i at nå elektronikken.

Rengøring af glaspaneler bør foretages med en blød klud og kun med rengøringsmidler, der ikke er ætsende eller slibende.

Fabrikanten fralægger sig ethvert ansvar, hvis disse anvisninger ikke overholdes.

RENGØRING AF INDVENDIGE OVERFLADER

Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler.

For de indvendige dele i metal, se foregående afsnit.

FEDTFILTRE AF METAL

Det anbefales at vaske metalfiltrene ofte (mindst en gang om måneden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel uden at bøje dem.

Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.

Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre.

Det er tilladt at vaske filtrene i opvaskemaskinen, selvom det kan danne brunfarvning af filterets materiale: For at reducere denne farvning, anbefales det at anvende vaskeprogrammer med lave temperaturer (maks. 55 °C).

For udtagning og isættelse af fedtfiltrene i metal, se monteringsvejledningen.

AKTIVE KULFILTRE

Disse filtre tilbageholder de lugte, der er til stede i luften, der passerer gennem dem. Den rensede luft kan derefter ledes tilbage til miljøet.

De aktive kulfiltre skal udskiftes i gennemsnit hver 3.-4. måned ved normal brug.

For udskiftning af de aktive kulfiltre, se installationsvejledningen.

BELYSNING

Emhætten er udstyret med højeffektive lysdiodespots med lavt strømforbrug og meget lang holdbarhed under normale driftsforhold.

Hvis der skulle opstå behov for at udskifte lysspottet, følges proceduren i figuren.

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede affaldsspand, der er gengivet på Deres apparat, betyder, at produktet indgår i kategorien WEEE, dvs. "Waste Electrical and Electronic Equipment" (affald af elektriske og elektroniske produkter), hvorfor det ikke må bortskaffes sammen med dagrenovationen som almindeligt affald,

men skal behandles særskilt for at kunne genanvendes, eller undergå særlig behandling for udskillelse af eventuelt skadelige dele/stoffer, der bortskaffes med respekt for miljøet. Korrekt bortskaffelse af dette produkt medvirker til at spare værdifulde ressourcer og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaffelse af affaldet.

Kontakt venligst de lokale myndigheder for at indhente yderligere oplysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaffelse af denne type affald i den nationale lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EU-LANDE

Den europæiske lovgivning vedrørende WEEE-produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder eller til forretningen, hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

INFORMATIONER FOR BORTSKAFFELSE I IKKE-EU-LANDE

Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslande. Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder eller forretningen, hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

PAS PÅ!

Producenten forbeholder sig ret til at foretage ændringer på udstyret til enhver tid og uden varsel. Genoptryk, oversættelse og reproduktion, også delvis, af denne vejledning er underlagt tilladelse fra fabrikanten.

De tekniske informationer, de grafiske gengivelser og specifikationerne i denne vejledning er vejledende og må ikke offentliggøres.

Vejledningen er blevet udformet på italiensk, og fabrikanten fralægger sig ansvaret for eventuel fejlagtig afskrivning eller oversættelse.

SÄKERHETSINSTRUKTIONER OCH VARNINGAR

Når køkkenemhætten og apparater, der forsynes med energi, som er forskellig fra den elektriske, er i funktion samtidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar).

VENTILATORHETTE MED INTERN CIRKULATION (FILTERVERSION)

Skyl godt og vent til de er helt tørre, før de monteres.

Dersom det bliver nødvendigt at udskifte en spotlight, gå frem som vist på figuren.

BORTSKAFFELSE VED UDLØBET LEVETID

Symbolet med en overkrydset affaldsbeholder på apparatet i din besiddelse angiver, at produktet er WEEE, det vil sige "affald fra elektriske og elektroniske produkter", og skal derfor ikke kastes sammen med almindeligt husholdningsaffald (det vil sige sammen med "blandet kommunalt affald"), men skal håndteres separat, så det
