BRUKSANVISNING HP 2071 MAKITA

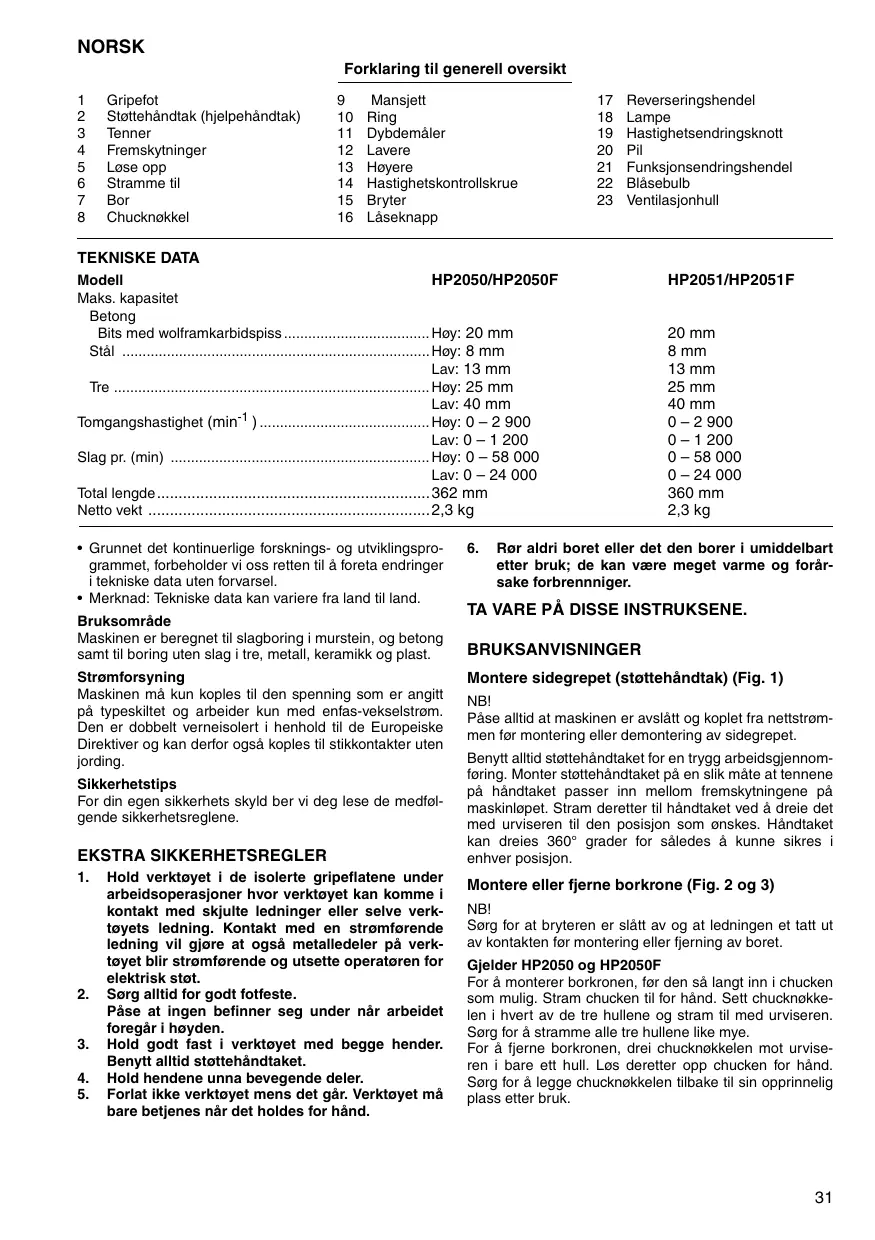

NORSK Forklaring til generell oversikt

Gripefot Støttehåndtak (hjelpehåndtak) Tenner Fremskytninger Løse opp Stramme til Bor Chucknøkkel

Mansjett Ring Dybdemåler Lavere Høyere Hastighetskontrollskrue Bryter Låseknapp

Reverseringshendel Lampe Hastighetsendringsknott Pil Funksjonsendringshendel Blåsebulb Ventilasjonhull TEKNISKE DATA HP2050/HP2050F Modell Maks. kapasitet Betong Bits med wolframkarbidspiss .................................... Høy: 20 mm Stål ............................................................................ Høy: 8 mm Lav: 13 mm Tre .............................................................................. Høy: 25 mm Lav: 40 mm Tomgangshastighet (min-1 ) .......................................... Høy: 0 – 2 900 Lav: 0 – 1 200 Slag pr. (min) ................................................................ Høy: 0 – 58 000 Lav: 0 – 24 000 Total lengde ...............................................................362 mm Netto vekt .................................................................2,3 kg

• Grunnet det kontinuerlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.
• Merknad: Tekniske data kan variere fra land til land. Bruksområde Maskinen er beregnet til slagboring i murstein, og betong samt til boring uten slag i tre, metall, keramikk og plast. Strømforsyning Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor også koples til stikkontakter uten jording. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene. EKSTRA SIKKERHETSREGLER

Hold verktøyet i de isolerte gripeflatene under arbeidsoperasjoner hvor verktøyet kan komme i kontakt med skjulte ledninger eller selve verktøyets ledning. Kontakt med en strømførende ledning vil gjøre at også metalledeler på verktøyet blir strømførende og utsette operatøren for elektrisk støt. Sørg alltid for godt fotfeste. Påse at ingen befinner seg under når arbeidet foregår i høyden. Hold godt fast i verktøyet med begge hender. Benytt alltid støttehåndtaket. Hold hendene unna bevegende deler. Forlat ikke verktøyet mens det går. Verktøyet må bare betjenes når det holdes for hånd.

HP2051/HP2051F 20 mm 8 mm 13 mm 25 mm 40 mm 0 – 2 900 0 – 1 200 0 – 58 000 0 – 24 000 360 mm 2,3 kg Rør aldri boret eller det den borer i umiddelbart etter bruk; de kan være meget varme og forårsake forbrennniger. TA VARE PÅ DISSE INSTRUKSENE. BRUKSANVISNINGER Montere sidegrepet (støttehåndtak) (Fig. 1) NB! Påse alltid at maskinen er avslått og koplet fra nettstrømmen før montering eller demontering av sidegrepet. Benytt alltid støttehåndtaket for en trygg arbeidsgjennomføring. Monter støttehåndtaket på en slik måte at tennene på håndtaket passer inn mellom fremskytningene på maskinløpet. Stram deretter til håndtaket ved å dreie det med urviseren til den posisjon som ønskes. Håndtaket kan dreies 360° grader for således å kunne sikres i enhver posisjon. Montere eller fjerne borkrone (Fig. 2 og 3) NB! Sørg for at bryteren er slått av og at ledningen et tatt ut av kontakten før montering eller fjerning av boret. Gjelder HP2050 og HP2050F For å monterer borkronen, før den så langt inn i chucken som mulig. Stram chucken til for hånd. Sett chucknøkkelen i hvert av de tre hullene og stram til med urviseren. Sørg for å stramme alle tre hullene like mye. For å fjerne borkronen, drei chucknøkkelen mot urviseren i bare ett hull. Løs deretter opp chucken for hånd. Sørg for å legge chucknøkkelen tilbake til sin opprinnelig plass etter bruk.

Gjelder HP2051 og HP2051F Hold i ringen og drei mansjetten moturs slik at chuckklørne åpner seg. Sett bitset inn i chucken så langt det kan komme. Hold ringen fast og drei mansjetten medurs slik at chucken strammes forsvarlig. Bitset fjernes ved å holde i ringen og dreie mansjetten moturs. Dybdemåler (Fig. 4) Dybdemåleren er fordelaktig når man vil bore en rekke hull med lik dybde. Løs opp støttehåndtaket og sett dybdemåleren inn i hullet i gripefot. Juster dybdemåleren til ønsket dybde er nådd og stram til støttehåndtaket. MERKNAD: Dybdemåleren kan ikke benyttes i en posisjon der den støter mot girhuset. Bryter (Fig. 5) NB! Før De setter i støpselet i stikkontakten, kontroller alltid at bryterne fungerer slik de skal og går tilbake i “AV” stilling når de frigjøres. For å starte maskinen, trekk simpelthen i bryteren. Maskinens hastighet økes ved å øke trykket på bryteren. Slipp bryteren for å stanse. For uavbrutt drift, trekk i bryteren og trykk deretter inn låseknappen. For å stanse maskinen med låseknappen inne, trekk bryteren helt inn og deretter slipp den. Maskinen er utstyrt med en hastighetskontrollskrue slik at hastigheten kan begrenses (variabel hastighet). Drei hastighetskontrollskruen medurs for høyere og moturs for lavere hastighet. Tenne lampene (HP2050F og HP2051F) NB! Se aldri direkte inn i lampen eller direkte på lyskilden. Lampen tennes ved å trykke inn funksjonsbryteren og slukkes ved å slippe den igjen. MERKNAD: Bruk en tørr klut til å tørke skitt av lampelinsen med. Pass på at ikke linsen ripes opp siden dette kan redusere belysningseffekten. Endre bryterfunksjonen (Fig. 6) Denne maskinen er utstyrt med en bryter som endrer rotasjonsretningen. Flytt bryterhendelen mot D-posisjonen (A-side) for medurs rotasjon og mot E-posisjonen (B-side) for moturs rotasjon. NB!

• Kontroller alltid rotasjonsretningen før bruk.
• Bruk reverseringshendelen kun etter at maskinen har helt stoppet å gå. Hvis retningen endres mens maskinen stadig går, kan maskinen ødelegges. Hastighetskontrollknott (Fig. 7) Det er mulig å forhåndsvelge 2 ulike hastigheter ved hjelp av hastighetsendringsknotten. Når lavere hastighet er ønskelig, dreies hastighetsendringsknotten slik at pilen på maskinkroppen peker mot " I "-posisjonen på knotten og når høyere hastighet er ønskelig, dreies den mot " II "posisjonen. Hvis det er vanskelig å dreie knotten, kan chucken dreies litt i den ene eller andre retningen først og deretter hastighetsendringsknotten igjen.

• Bruk hastighetsendringsknotten kun etter at maskinen har stoppet helt å gå. Hvis hastigheten endres før maskinen har stanset, kan maskinen ødelegges.
• Still hastighetsendringsknotten inn på korrekt posisjon. Hvis maskinen går med knotten midt imellom " I "- og " II "-posisjonene, kan maskinen ødelegges. Velge funksjon (Fig. 8) Denne maskinen er utstyrt med en funksjonsendringshendel. For rotasjon med slag, skyves funksjonsendringshendelen mot høyre (g-symbolet). For kun rotasjon, skyves hendelen mot venstre (m-symbolet). NB! Hendelen må alltid dreies helt mot det funksjonssymbolet som ønskes. Hvis maskinen brukes med hendelen midt imellom de to funksjonssymbolene, kan maskinen ødelegges. BORING Slagboring Når det skal bores i betong, granitt, fliser, etc., flyttes funksjonsendringhendelen mot g-symbolet for å bruke ”rotasjon med slag”. Bruk bits med wolframkarbidspiss. Legg aldri mer trykk på maskinen selv om hullet blir tilstoppet med rusk eller partikler. Istedet lar du maskinen gå på tomgang og deretter fjernes bitset delvis fra hullet. Ved å gjenta denne prosedyren flere ganger, vil hullet renses ut. Etter at hullet er ferdigboret, brukes blåsebulben til å rense oppsamlet støv ut av hullet. (Fig. 9) Boring Ved boring i tre, metall eller plast, flyttes funksjonsendringshendelen mot m-symbolet for å bruke ”kun rotasjon”. Boring i tre Ved boring i tremateriale, oppnås best resultat ved å bruke trebor som er utstyrt med ledeskrue. Ledeskruen gjør boringen lettere i og med at den drar boret inn i emnet. Boring i metall For å hindre at boret glipper i startfasen av et hull, lages det en fordypning med kjørner og hammer der hvor huller skal være. Sett borspissen i fordypningen og begynn boringen. Bruk smøreolje ved boring i metall. Unntakene er jern og messing som skal bores tørt. NB!
• For stort trykk på maskinen betyr ikke at arbeidet går raskere. Unødig trykk vil bare medvirke til at borspissen ødelegges, jobben tar lengre tid og at motoren belastes.
• Det oppstår et voldsomt trykk på maskinen/boret idet gjennomboringen skjer. Hold godt fast i maskinen og utvis stor forsiktighet når den begynner å gå igjennom arbeidsemnet.
• Et bor som har satt seg fast løsnes ved å sette bryteren i revers for å bakke ut. Maskinen kan imidlertid lett smette med mindre den holdes godt fast før den slås på.
• Små arbeidsemner må alltid festes i en skrustikke eller lignende. SERVICE NB! Før servicearbeider utføres på verktøyet må det passes på at denne er slått av og at støpselet er trukket ut av stikkontakten. Rense ventilasjonshullene (Fig. 10) Rens ventilasjonshullene regelmessig for å forhindre at de stoppes til av støv, skitt eller lignende. For å garantere at maskinen arbeider sikkert og pålitelig bør reparasjoner, servicearbeider eller innstillinger utføres av et autorisert Makita-serviceverksted.

TILBEHØR NB! Dette tilbehøret eller utstyret anbefales til å brukes sammen med din Makita maskin som er spesifisert i denne bruksanvisningen. Bruk av annet tilbehør eller utstyr kan medføre en risiko for personskader. Tilbehør og utstyr må bare brukes som spesifisert og bare til det det er beregnet til.
