NORSK Medfølgende deler

Bakre håndtak Startbryter Oljepåfyllingshette Fremre håndtak Fremre håndvern

Sverd Sagkjede Hendel Kjedehjulbeskyttelse Siktevindu for oljenivå

AV-sperreknapp Startbryter Trykk inn Løsne Kjedehjulbeskyttelse Innstillingshjul Justeringsstift Bøyle Hull Lite hull

Stramme Hendel Lav Høy Sverd Sagkjede Oljepåfyllingshette Håndvern Lås Lås opp

Sikteglass Riflet skinne Felleområde Oljeføringsspor Oljetilførselshull Tannskive Flat skrutrekker Filter Kjedehjul Oversiktsforklaring TEKNISKE DATA Modell UC3020A UC3520A Maks. kjedehastighet (m/s) Kappedybde 300 mm 350 mm Type Regelmessig ettersliping. Deling 3/8” 105,3 Lydtrykknivå L pA av dB (A) på arbeidsplassen jf. EN 50144 -1 1) 92,3 Svingakselerasjon a h,w av jf. ISO 50144-2-13 1) - Fremre håndtak m/s2

Oljepumpe 400 mm 90SG Lydeffektnivå L WA av dB (A) jf. EN 50144 -1 1) - Bakre håndtak m/s UC4020A 13,3 3,4 3,9 4,0 4,5 Automatisk Oljetankkapasitet (1) 0,20 Kraftoverføring Direkte Kjedebrems Manuell Utkoblingsbrems Mekanisk Total lengde (uten sverd) 436 mm Nettovekt 3,8 kg Skjøteledning (tilleggsutstyr) DIN 57282/HO 7RN -F L=30 m maks., 3 x 1,5 mm2

1) Dataene tar like mye hensyn til driftsforholdene ved full belastning som til driftsforholdene ved maksimal hastighet.

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Merk: Tekniske data kan variere fra land til land. END218-1 Symboler Nedenfor ser du symbolene som brukes for denne maskinen. Forviss deg om at du forstår hva de betyr, før du begynner å bruke maskinen. .................. Les bruksanvisningen og ta hensyn til advarslene og sikkerhetsinstruksjonene.

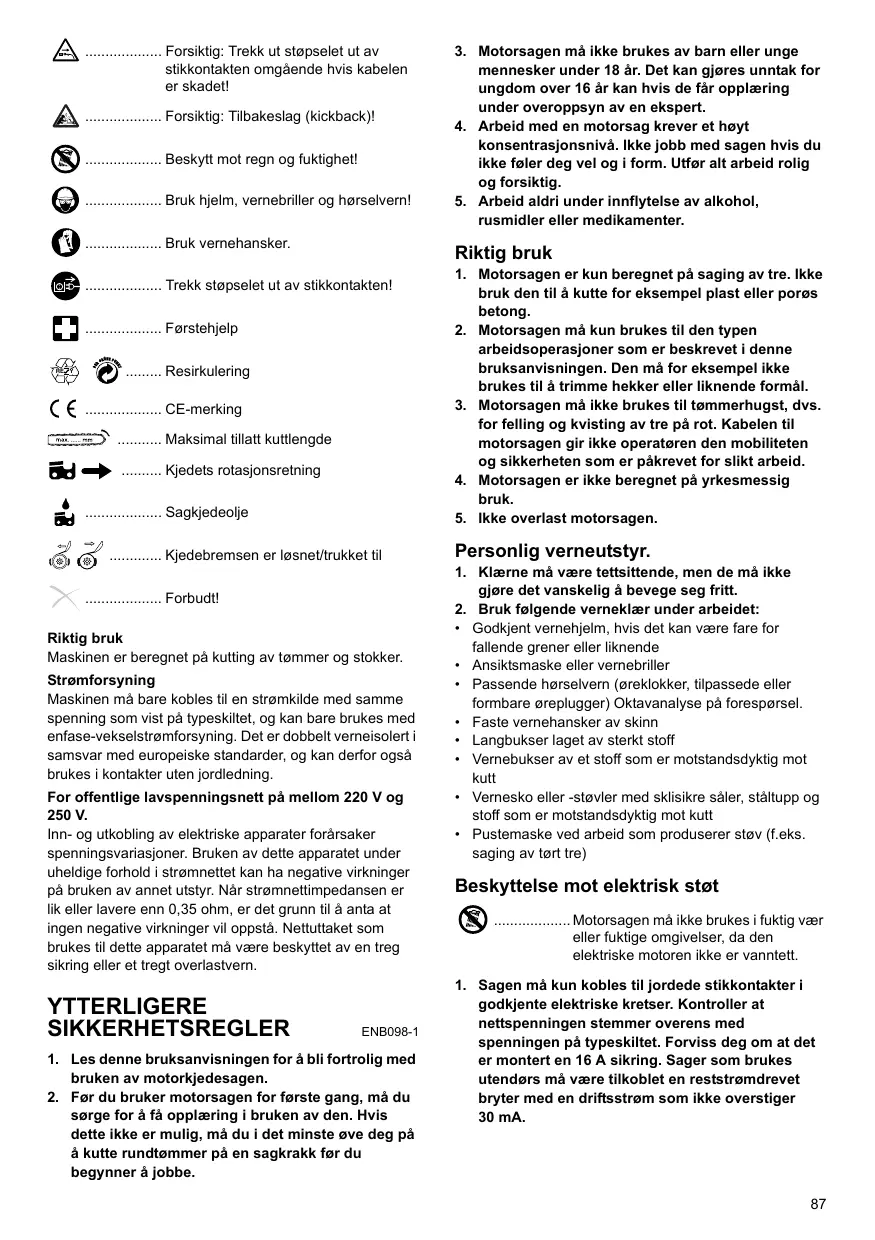

.................... DOBBEL ISOLASJON ................... Forsiktig: Vær meget forsiktig og oppmerksom! ................... Forsiktig: Trekk ut støpselet ut av stikkontakten omgående hvis kabelen er skadet! ................... Forsiktig: Tilbakeslag (kickback)! ................... Beskytt mot regn og fuktighet! ................... Bruk hjelm, vernebriller og hørselvern! ................... Bruk vernehansker. Riktig bruk ................... Trekk støpselet ut av stikkontakten! ................... Førstehjelp RE Y ......... Resirkulering ................... CE-merking ........... Maksimal tillatt kuttlengde .......... Kjedets rotasjonsretning ................... Sagkjedeolje ............. Kjedebremsen er løsnet/trukket til ................... Forbudt! Riktig bruk Maskinen er beregnet på kutting av tømmer og stokker. Strømforsyning Maskinen må bare kobles til en strømkilde med samme spenning som vist på typeskiltet, og kan bare brukes med enfase-vekselstrømforsyning. Det er dobbelt verneisolert i samsvar med europeiske standarder, og kan derfor også brukes i kontakter uten jordledning. For offentlige lavspenningsnett på mellom 220 V og 250 V. Inn- og utkobling av elektriske apparater forårsaker spenningsvariasjoner. Bruken av dette apparatet under uheldige forhold i strømnettet kan ha negative virkninger på bruken av annet utstyr. Når strømnettimpedansen er lik eller lavere enn 0,35 ohm, er det grunn til å anta at ingen negative virkninger vil oppstå. Nettuttaket som brukes til dette apparatet må være beskyttet av en treg sikring eller et tregt overlastvern. YTTERLIGERE SIKKERHETSREGLER

3. Motorsagen må ikke brukes av barn eller unge

mennesker under 18 år. Det kan gjøres unntak for ungdom over 16 år kan hvis de får opplæring under overoppsyn av en ekspert.

4. Arbeid med en motorsag krever et høyt

konsentrasjonsnivå. Ikke jobb med sagen hvis du ikke føler deg vel og i form. Utfør alt arbeid rolig og forsiktig.

5. Arbeid aldri under innflytelse av alkohol,

rusmidler eller medikamenter. ENB098-1

1. Les denne bruksanvisningen for å bli fortrolig med

bruken av motorkjedesagen.

2. Før du bruker motorsagen for første gang, må du

sørge for å få opplæring i bruken av den. Hvis dette ikke er mulig, må du i det minste øve deg på å kutte rundtømmer på en sagkrakk før du begynner å jobbe.

1. Motorsagen er kun beregnet på saging av tre. Ikke

bruk den til å kutte for eksempel plast eller porøs betong.

2. Motorsagen må kun brukes til den typen

arbeidsoperasjoner som er beskrevet i denne bruksanvisningen. Den må for eksempel ikke brukes til å trimme hekker eller liknende formål.

3. Motorsagen må ikke brukes til tømmerhugst, dvs.

for felling og kvisting av tre på rot. Kabelen til motorsagen gir ikke operatøren den mobiliteten og sikkerheten som er påkrevet for slikt arbeid.

4. Motorsagen er ikke beregnet på yrkesmessig

1. Klærne må være tettsittende, men de må ikke

gjøre det vanskelig å bevege seg fritt.

2. Bruk følgende verneklær under arbeidet:

• Godkjent vernehjelm, hvis det kan være fare for fallende grener eller liknende
• Ansiktsmaske eller vernebriller
• Passende hørselvern (øreklokker, tilpassede eller formbare øreplugger) Oktavanalyse på forespørsel.
• Faste vernehansker av skinn

godkjente elektriske kretser. Kontroller at nettspenningen stemmer overens med spenningen på typeskiltet. Forviss deg om at det er montert en 16 A sikring. Sager som brukes utendørs må være tilkoblet en reststrømdrevet bryter med en driftsstrøm som ikke overstiger 30 mA.

................... Skulle tilkoblingskabelen bli skadet, må støpselet omgående trekkes ut av stikkontakten. Sikre arbeidsmetoder

1. Før du begynner å jobbe, må du kontrollere at

motorsagen er funksjonsdyktig og i så god stand at den oppfyller sikkerhetskravene. Kontroller særlig at:

• Kjedebremsen virker som den skal
• Utkoblingsbremsen virker som den skal
• Sverdet og kjedehjulbeskyttelsen er satt riktig på
• Kjedet er slipt og strammet i samsvar med reglene
• Strømkabelen og støpselet er uskadet Se kapitlet “KONTROLLPUNKTER”.

2. Særlig må du alltid forvisse deg om at skjøteledningen

har et passende tverrsnitt (se ”SPESIFIKASJONER”). Når du bruker en kabeltrommel, må du rulle kabelen helt av trommelen. Når du bruker sagen utendørs, må du passe på at den kabelen som brukes, er beregnet på utendørs bruk og at den har tilsvarende spesifikasjoner.

3. Ikke bruk motorsagen i nærheten av brennbart støv

eller brennbare gasser, da motoren lager gnister og utgjør en eksplosjonsfare.

4. Arbeid bare på fast underlag og med godt fotfeste.

Vær spesielt oppmerksom på hindringer (f.eks. kabelen) i arbeidsområdet. Vær spesielt forsiktig når fuktighet, is, snø, nysaget tre eller bark kan gjøre overflatene glatte. Ikke stå på stiger eller trær når du bruker sagen.

5. Vær spesielt forsiktig når du arbeider på skrått

underlag. Rullende stammer og grener utgjør potensielle faremomenter.

6. Sag aldri over skulderhøyde. (Fig. 1)

7. Hold motorsagen med begge hender når du slår den

på og når du bruker den. Hold det bakre håndtaket med høyre hånd, og det fremre håndtaket med venstre hånd. Hold håndtakene i fast grep med bruk av tommelfingrene. Sverdet og kjedet må ikke berøre noen gjenstander når sagen slås på.

8. Fjern fremmedlegemer som sand, stein, spiker osv.

fra det arbeidsområdet. Fremmedlegemer ødelegger sverdet og kjedet og kan forårsake farlige tilbakeslag (kickback).

9. Vær spesielt forsiktig når du sager i nærheten av

nettinggjerder (ståltrådgjerder). Ikke sag inn i gjerdet, da sagen kan slå tilbake mot deg.

10. Ikke sag ned i bakken.

11. Kutt enkeltbiter av tre én og én, ikke i bunter eller

12. Unngå å bruke sagen til å kutte tynne grener og røtter,

da disse kan sette seg fast i motorsagen. Det kan være farlig å miste balansen.

13. Bruk et stabilt underlag (en sagkrakk) når du kapper

14. Ikke bruk motorsagen til å skyve eller børste bort

trebiter eller andre gjenstander.

15. Før motorsagen slik at ingen del av kroppen din

befinner seg i forlengelsen av motorsagen. (Fig. 2)

16. Når du beveger deg rundt mellom arbeidsoperasjoner,

må du sette på kjedebremsen for at ikke sagen skal kunne settes i gang ved et ulykkestilfelle. Hold motorsagen i det fremre håndtaket når du bærer den, uten å holde fingeren på bryteren. Trekk ut støpselet fra stikkontakten når du tar pauser, eller når du lar motorsagen ligge uten tilsyn. Legg motorsagen et sted hvor den ikke utgjør noen fare.

17. Trekk ut støpselet fra stikkontakten når du tar pauser,

eller når du lar motorsagen ligge uten tilsyn. Legg motorsagen et sted hvor den ikke utgjør noen fare. Tilbakeslag (kickback)

1. Farlige tilbakeslag (kickback) kan inntreffe under

arbeid med motorsagen. Tilbakeslag inntreffer når spissen av sverdet (særlig den øverste fjerdedelen) kommer i kontakt med tre eller en annen fast gjenstand. Dette fører til at motorsagen kastes tilbake i retning av operatøren. (Fig. 3)

2. For å unngå tilbakeslag må du ta følgende

• Begynn aldri sagingen med spissen av sverdet.
• Sag aldri med spissen av sverdet. Vær spesielt forsiktig når du gjenopptar saging i allerede påbegynte snitt.
• Start sagingen mens kjedet går.
• Kjedet må alltid slipes på riktig måte. Det er særlig viktig å stille inn rytterne til korrekt høyde (du finner nærmere informasjon under ”Slipe kjedet”).
• Sag aldri gjennom flere grener på én gang.
• Ved kvisting må du passe på at sverdet ikke kommer i kontakt med andre grener.
• Når du sager opp stokker, må du styre klar av nabostammer. Hold alltid øye med spissen av sverdet.
• Bruk sagkrakk. Sikkerhetsfunksjoner

før du begynner arbeidet. Ikke bruk motorsagen hvis sikkerhetsmekanismene ikke fungerer som de skal.

Kjedebrems: Motorsagen er utstyrt med en kjedebrems som stopper motorsagen i løpet av en brøkdel av et sekund. Den aktiveres når håndvernet skyves forover. Sagkjedet stopper da i løpet av 0,15 sekunder, og strømtilførselen til motoren brytes.

Utkoblingsbrems: (Fig. 4) Motorsagen er utstyrt med en utkoblingsbrems som stopper sagkjedet omgående når AV/PÅ-bryteren slippes. Dette hindrer sagkjedet i å fortsette å gå når motoren er slått av, og dermed utgjøre en fare. - Fremre og bakre håndvern beskytter brukeren mot skader som kan oppstå hvis trebiter kastes bakover, eller hvis kjedet ryker. - PÅ-sperren hindrer at motorsagen blir slått på uten at det var tilsiktet. - Kjedefangeren beskytter brukeren mot skader i tilfelle kjedet hopper av eller ryker. Transport og lagring ................... Når motorsagen ikke skal brukes på en stund, eller når den skal transporteres, må du trekke ut støpselet av stikkontakten og sette på sliren som fulgte med sagen. Motorsagen må aldri bæres eller transporteres mens sagkjedet går.

1. Motorsagen må kun bæres etter det fremre håndtaket,

med sverdet pekende bakover.

2. Oppbevar motorsagen utilgjengelig for barn, i et

sikkert, tørt og låst rom. Ikke oppbevar motorsagen utendørs. Vedlikehold

1. Trekk støpselet ut av stikkontakten før du utfører noen

form for justeringer eller vedlikehold.

2. Kontroller regelmessig at isolasjonen til strømkabelen

3. Rengjør motorsagen med jevne mellomrom.

4. Sørg for at alle skader på plasthuset blir reparert

ordentlig og omgående.

5. Ikke bruk sagen hvis startbryteren ikke fungerer som

den skal. Sørg for at den blir ordentlig reparert.

6. Motorsagen må under ingen omstendigheter

modifiseres. Det er din sikkerhet det gjelder.

7. Ikke utfør andre typer vedlikehold eller reparasjoner

enn de som er beskrevet i denne bruksanvisningen. Alt annet arbeid må utføres av MAKITA Service.

8. Bruk kun originale MAKITA-reservedeler og -tilbehør

beregnet på din sagmodell. Bruk av andre deler øker faren for en ulykke.

9. MAKITA kan ikke ta på seg noe ansvar for ulykker

eller skade hvis det brukes ikke-godkjente sverd eller sagkjeder eller andre typer ikke-godkjente reservedeler eller tilbehør.. Du finner mer informasjon om godkjente sverd og sagkjeder i “Utdrag av reservedelslisten”. Førstehjelp ................... Ikke jobb alene. Jobb alltid innenfor hørevidde av en annen person.

1. Sørg for at du alltid har et førstehjelpsskrin tilgjengelig.

Når du bruker noe fra førstehjelpsskrinet, må du sørge for å komplettere innholdet omgående.

• Hvem rapporterer om ulyken MERK: Hvis personer som har problemer med blodtrykket utsettes for vibrasjoner, kan det føre til skader på blodkar eller nervesystemet. Som følge av vibrasjoner kan følgende symptomer oppstå på fingre, hender eller håndledd: Kroppsdeler ”sovner” (nummenhet), kiling, smerter, stikkende følelse, endring av hudfargen eller av huden. Tilkall lege hvis disse symptomene oppstår!

ANVISNINGENE. FUNKSJONSBESKRIVELSE FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du justerer maskinen eller kontrollerer dens mekaniske funksjoner. Bryterfunksjon (Fig. 5) FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du alltid kontrollere at startbryteren aktiverer maskinen på riktig måte og går tilbake til ”AV”-stilling når den slippes. For å unngå at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en AV-sperreknapp. For å starte maskinen må du trykke på AV-sperreknappen og trykke på startbryteren. Slipp startbryteren for å stoppe maskinen. MONTERING FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du utfører noe arbeid på maskinen. Montere eller fjerne sagkjedet FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du monterer eller fjerner sagkjedet.
• Bruk alltid hansker når du monterer eller fjerner sagkjedet.

1. For å fjerne sagkjedet må du sette hendelen i hevet

2. Trykk på hendelen og drei den mot klokken (mens den

er trykket inn) for å løsne mutteren, inntil kjedehjulbeskyttelsen løsner. (Når hendelen trykkes inn, passer den i sporet i mutteren.)

3. Drei innstillingshjulet mot klokken for å løsne

sagkjedestrammingen.

4. Ta av kjedehjulbeskyttelsen.

5. Fjern sagkjedet og sverdet fra motorsagen.

6. For å montere sagkjedet må du legge den ene enden

av sagkjedet rundt spissen av sverdet og den andre enden rundt kjedehjulet. (Fig. 7) Når du har kommet så langt, må du montere sagkjedet som vist på figuren, fordi det roterer i pilens retning.

7. Sett sverdet på plass på motorsagen.

8. Drei innstillingshjulet mot klokken for å skyve

justeringsstiften i pilens retning. (Fig. 8)

9. Sett kjedehjulbeskyttelsen på motorsagen, slik at

motorsagen samtidig som justeringsstiften går inn i et lite hull i sverdet. (Fig. 9)

10. Trykk inn hendelen og drei den så langt som mulig

med klokken (mens hendelen er trykket inn), for å stramme mutteren. Drei den deretter omtrent en kvart omdreining mot klokken for å løsne mutteren litt. (Fig. 10)

• Når du fyller kjedeolje på motorsagen for første gang, eller når du fyller tanken etter at den har vært kjørt helt tom, må du fylle på olje til underkanten av påfyllingsstussen. Ellers kan oljetilførselen bli for dårlig. Justere strammingen av sagkjedet Skru av oljepåfyllingshetten og fyll på olje til undersiden av påfyllingsstussen. Sagkjedet kan bli løsere etter mange timers bruk. Fra tid til annen må du kontrollere strammingen av sagkjedet før bruk. Sett hendelen i hevet stilling. (Fig. 11) Trykk inn hendelen. Mens hendelen er trykket inn, må du dreie den en kvart omdreining mot klokken for å løsne den litt. (Når hendelen trykkes inn, passer den i sporet i mutteren.) (Fig. 12) Drei på innstillingshjulet for å justere strammingen av sagkjedet. Grip sagkjedet på midten av sverdet og løft det opp. Klaringen mellom sverdet og undersiden av leddene i sagkjedet bør være ca. 2 - 4 mm. Hvis klaringen ikke er omtrent 2 - 4 mm, må du dreie litt på innstillingshjulet som holder sverdet. På dette tidspunkt må du justere mens spissen av sverdet peker svakt oppover. (Fig. 13) Mens hendelen er trykket inn, må du dreie den så langt den går med klokken for å stramme mutteren godt. (Fig. 14) Sett hendelen tilbake til dens opprinnelige stilling. (Fig. 15) FORSIKTIG:
• Altfor kraftig stramming av sagkjedet kan forårsake brudd på sagkjedet, slitasje på sverdet og brudd på innstillingshjulet.
• Montering eller fjerning av sagkjedet bør utføres på et rent sted helt uten sagflis eller liknende. BRUK Smøring FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du smører sagkjedet. Rengjør grundig området rundt oljepåfyllingshetten vist på figuren, for å hindre forurensninger i å komme inn i oljetanken. (Fig. 17) Skru oljepåfyllingshetten ordentlig på igjen. Tørk forsiktig av eventuelt oljesøl. Når motorsagen brukes for første gang, kan det ta opptil to minutter før kjedeoljen begynner å smøre sagmekanismen. Kjør sagen uten belastning inntil smøringen begynner (se ”KONTROLLER”). Tankkapasiteten (200 ml) er tilstrekkelig til ca. 30 minutters bruk. KONTROLLER Før du begynner arbeidet, må du utføre følgende kontroller: Kontroll av kjedestrammingen (Fig. 18) ADVARSEL:
• Før du kontrollerer kjedestrammingen, må du alltid trekke ut støpselet av stikkontakten, og ta på deg vernehansker. Sagkjedet er korrekt strammet når det berører undersiden av sverdet og kan løftes ca. 2-4 mm opp fra sverdet med lett trykk fra en finger. Kontroller kjedestrammingen hyppig, da nye kjeder har en tendens til å strekke seg. Et kjede som er for slakt kan hoppe av sverdet, og utgjør derfor en ulykkesrisiko. Hvis kjedet er for slakt: Slå opp i kapitlet “Justere sagkjedestrammingen” og juster sagkjedestrammingen igjen. Kontrollere bryterfunksjonen FORSIKTIG: Koble alltid maskinen fra strømnettet før du tester startbryteren. Det er forbudt å låse startbryteren i PÅstilling. Det må ikke være mulig å trykke inn startbryteren med mindre AV-sperreknappen er blitt trykket først. Smør sagkjedet og sverdet med en biologisk nedbrytbar sagkjedeolje med klebemiddel. Klebemidlet i kjedeoljen forhindrer at oljen slynges bort fra sagen med én gang. Ikke bruk mineralolje, da slik olje er skadelig for miljøet. (Fig. 16) Startbryteren må ikke sette seg fast i inntrykket stilling. Når startbryteren slippes, må den automatisk vende tilbake til AV-stillingen, og AV-sperreknappen må vende tilbake til sin opprinnelige stilling. (Fig. 19) FORSIKTIG:
• Unngå hudkontakt med oljen, og unngå å få den i øynene. Olje i øynene kan forårsake irritasjon. Hvis du får olje i øynene, må du omgående skylle det berørte øyet med vann, og deretter snarest oppsøke lege.
• Bruk aldri spillolje. Spillolje inneholder kreftfremkallende substanser. De forurensende stoffene i spillolje gir enda raskere slitasje på oljepumpen, sverdet og kjedet. Spillolje er skadelig for miljøet. MERK:
• Hvis motorsagen ikke starter, må kjedebremsen løsnes. Trekk håndvernet så langt bakover at du merker at motoren griper.

Kontroll av kjedebremsen Hold motorsagen med begge hender når du slår den på. Hold det bakre håndtaket med høyre hånd, og det fremre håndtaket med venstre hånd. Sverd og kjede må ikke berøre noen gjenstander. Trykk først på AV-sperreknappen og deretter på startbryteren. Sagkjedet starter umiddelbart. Skyv håndvernet forover med håndbaken. Sagkjedet må stoppe umiddelbart. (Fig. 20) FORSIKTIG:

• Hvis sagkjedet ikke stopper umiddelbart når denne testen utføres, må sagen under ingen omstendigheter brukes. Rådfør deg med et MAKITA-spesialverksted. Kvisting FORSIKTIG:
• Kvisting må kun utføres av brukere som har fått opplæring i dette. Risikoen for tilbakeslag er et faremoment. Kontrollere utkoblingsbremsen Slå på motorsagen. Når du kvister, må du støtte motorsagen mot stammen, hvis det er mulig. Ikke sag med spissen av sverdet, da dette medfører fare for tilbakeslag. Slipp startbryteren helt. Sagkjedet må stoppe i løpet av ett sekund. Vær spesielt oppmerksom på grener som står i spenn. Fritthengende grener må ikke kappes fra undersiden. FORSIKTIG:
• Hvis sagkjedet ikke stopper i løpet av ett sekund når denne testen utføres, må sagen ikke brukes. Rådfør deg med et MAKITA-spesialverksted. Ikke stå på den felte stammen under kvisting. Kontroll av kjedeoljeren (Fig. 21) Sjekk oljenivået i tanken og oljetilførselen før oppstart. Oljenivået er synlig i sikteglasset vist på figuren. Kontroller oljetilførselen som følger: Start motorsagen. Når sagen går, må du holde sagkjedet ca. 15 cm over en trestamme eller over bakken. Hvis smøringen er passelig, vil oljespruten lage et svakt oljespor. Legg merke til vindretningen, og ikke utsett deg for unødvendig oljesprut. FORSIKTIG:
• Hvis det ikke dannes noe oljespor, må du ikke bruke sagen. Ellers vil kjedets levetid bli redusert. Kontroller oljenivået. Rengjør oljetilførselssporet og oljetilførselshullet i sverdet (se ”VEDLIKEHOLD”).

ARBEIDE MED MOTORSAGEN

Sage opp en stokk i kubber Når du skal sage opp en stokk i kubber, må du la den riflede skinnen vist på figuren ligge på stokken som skal kappes. (Fig. 22) Sag inn i treet med løpende sagkjede, idet du bruker det bakre håndtaket til å løfte sagen og det fremre til å styre den. Bruk den riflede skinnen som dreiepunkt. Fortsett snittet ved å legge lett trykk på det fremre håndtaket mens du trekker sagen noe tilbake. Beveg den rifltede skinnen lenger ned langs stokken og hev det fremre håndtaket igjen. Når du lager flere snitt, må du slå av motorsagen mellom snittene. FORSIKTIG:

• Hvis den øvre kanten av sverdet brukes til saging, kan sagen kastes mot deg hvis kjedet setter seg fast. Derfor må du sage med den nedre kanten, så sagen eventuelt kastes bort fra deg. (Fig. 23) Tre som står i spenn må sages på trykksiden (A) først. Lag så det siste snittet på strekksiden (B). På denne måten unngår man at sverdet setter seg fast. (Fig. 24) Uthuling og snitt som følger fiberretningen FORSIKTIG:
• Uthuling og snitt som følger fiberretningen må bare utføres av operatører som har fått spesialopplæring. Muligheten for tilbakeslag utgjør en skaderisiko. Snitt som følger fiberretningen må utføres i en så stump vinkel som mulig. Utfør snittet så nøyaktig som mulig, da den riflede skinnen ikke kan brukes. (Fig. 25) Trefelling FORSIKTIG:
• Trefelling må kun utføres av operatører som har fått opplæring i dette. Arbeidet er farlig. Følg lokale bestemmelser hvis du ønsker å felle et tre. (Fig. 26) - Før du begynner med trefellingen, må du forvisse deg om at: (1) Ingen andre personer enn de som deltar i trefellingen befinner seg i nærheten (2) Alle som deltar i trefellingen har uhindret tilgang en vei ut av området innenfor en vinkel på ca. 45 ° på hver side av fellingsaksen. Ta hensyn til det ekstra faremomentet som består i at man kan snuble i elektriske ledninger. (3) Foten av stammen er fri for fremmedlegemer, røtter og grener (4) Ingen personer eller gjenstander befinner seg nærmere enn 2 1/2 trelengde i den retningen treet vil falle. - Ta hensyn til følgende når det gjelder hvert enkelt tre:
• Hvilken vei det lener seg
• Løse eller tørre grener
• Hvorvidt treet er råttent eller ikke - Ta hensyn til vindhastigheten og vindretningen. Ikke fell trær i sterk vind. - Trimme røtter: Begynn med de største røttene. Foreta det vertikale kuttet først, og deretter det horisontale. (Fig. 27) - Lag et styreskjær: Styreskjæret avgjør hvilken retning treet vil falle, og styrer det. Det gjøres på den siden treet skal falle mot. Lag styreskjæret så nær bakken som mulig. Lag først et horisontalt snitt til en dybde på 1/5 -1/3 av stammediameteren. Ikke lag styreskjæret for stort. Utfør så det diagonale snittet.

- Ved eventuelle korreksjoner av styreskjæret må disse gjøres over hele bredden av det. (Fig. 28) - Lag hovedskjæret litt høyere enn bunnsnittet av styreskjæret. Hovedskjæret må sages helt vannrett. La ca. 1/10 av stammediameteren være igjen mellom hovedskjæret og styreskjæret. Trefibrene i den ukappede stammedelen fungerer som hengsel. Du må under ingen omstendigheter kutte helt gjennom fibrene, da treet i så fall vil falle uhindret. Sett inn kiler i styreskjæret i tide. - Bruk kun plast- eller aluminiumkiler til å holde styreskjæret åpent. Det er forbudt å bruke jernkiler. - Stå til siden for det fallende treet. La det være et åpent område bak det fallende treet i en vinkel på opptil 45 ° på hver side av treets akse (se figuren over “felleområdet”). Vær oppmerksom på fallende grener. VEDLIKEHOLD FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du foretar inspeksjon eller vedlikehold.
• Bruk alltid hansker når du utfører inspeksjon eller vedlikehold. Utfør det vedlikeholdsarbeidet som er beskrevet nedenfor med jevne mellomrom. Garantikrav aksepteres kun hvis disse arbeidsoperasjonene er utført jevnlig og ordentlig. Brukeren må kun utføre vedlikeholdsarbeid beskrevet i denne bruksanvisningen. Alt annet arbeid må utføres av et MAKITA-spesialverksted. Rengjøre motorsagen Rengjør motorsagen jevnlig med en ren fille. Særlig håndtakene må holdes fri for olje. Kontroll av plasthuset Utfør regelmessige visuelle inspeksjoner av alle deler av huset. Hvis noen deler er skadet, må du sørge for å få dem reparert omgående og ordentlig i et MAKITAspesialverksted. Sliping av sagkjedet Når sagkjedet er blitt slipt om igjen flere ganger, bør du få det slipt hos et MAKITA-spesialverksted. Slipekriterier: - Alle tenner må være like lange (mål a). Tenner av ulik lengde hindrer at kjedet løper jevnt, og kan få kjedet til å ryke. - Ikke slip kjedet når minste tannlengde på 3 mm er nådd. Da må du montere et nytt kjede. - Spontykkelsen bestemmes av avstanden mellom rytterne (rund nese) og snittkanten. De beste sageresultatene oppnås med en avstand på 0,5 mm mellom snittkanten og rytterne. (Fig. 30) ADVARSEL:
• For stor avstand øker risikoen for tilbakeslag. - Slipevinkelen på 30 ° må være lik på alle tennene. Ulikheter i vinkelen kan få kjedet til å gå ujevnt, øke slitasjen og føre til kjedebrudd. - Tannsideplatevinkelen på 80 ° bestemmes av hvor langt den runde filen går inn. Hvis den spesifiserte filen brukes riktig, vil den korrekte sideplatevinkelen produseres automatisk. (Fig. 31) Fil og filføring (Fig. 32 - 34) - Bruk en rund spesialfil (tilleggsutstyr) for sagkjeder, med en diameter på 4,5 mm, til å slipe kjedet. Vanlige runde filer kan ikke brukes. - Filen må bare berøre materialet på vei forover. Løft filen av materialet på vei tilbake. - Slip den korteste tannen først. Lengden av denne tannen blir da målestokken for alle de andre tennene på sagkjedet. - Før filen som vist på figuren. Filen kan føres enklere ved hjelp av en filholder (tilleggsutstyr). - Filholderen har merker for korrekt slipevinkel på 30 ° (legg merkene parallelt med sagkjedet) og begrenser inntrengningsdybden (til 4/5 av fildiameteren). - Etter at kjedet er slipt, må du kontrollere høyden på rytterne ved hjelp av kjedemalen (tilleggsutstyr). - Fjern eventuelt fremstikkende materiale, uansett hvor lite det dreier seg om, med en flat spesialfil (tilleggsutstyr). - Rytterne rundes av igjen i forkant. FORSIKTIG:
• Før du utfører noe arbeid på sagkjedet, må du alltid trekke ut støpselet av stikkontakten og ta på deg vernehansker. (Fig. 29) Rengjøre sverdet og smøre taggtrinsen. Slip sagkjedet når: - Det dannes melaktig sagflis når du sager i vått tre - Kjedet har problemer med å trenge gjennom treet, selv når du legger kraftig press på sagen - Snittkanten åpenbart er defekt - Sagen trekker til venstre eller høyre i treet Årsaken til denne oppførselen er ujevn sliping av sagkjedet, eller at den ene siden av det er skadet. Kontroller regelmessig at de løpende overflatene av sverdet ikke er skadet. Rengjør dem med et passende verktøy, og fjern gradkanter om nødvendig. Slip sagkjedet hyppig, men fjern bare litt materiale hver gang. To eller tre strøk med en fil er vanligvis nok ved rutinemessig sliping.

• Bruk alltid vernebriller når du utfører denne oppgaven. Gradkanter utgjør en skaderisiko. (Fig. 35) Hvis sagkjedet brukes ofte, må du smøre lageret til taggtrinsen minst én gang i uken. Før du legger på ny grease, må du forsiktig gjøre ren det 2 mm store hullet på spissen av sverdet, og deretter presse en liten mengde flerbruksgrease (tilleggsutstyr) inn i hullet. Rengjøre oljeføringen (Fig. 36) - Rengjør oljetilførselssporet og oljetilførselshullet i sverdet med jevne mellomrom. Rengjøre oljefilteret ved oljeutløpshullet Oppbevaring av maskinen Under drift kan det ha samlet seg fint støv og andre partikler i oljefilteret ved utløpshullet for oljen. Biologisk nedbrytbar sagkjedeolje kan bare oppbevares i en begrenset periode. Fint støv eller partikler i oljefilteret kan hindre oljestrømmen og forårsake utilstrekkelig smøring av hele sagkjedet. Etter to år etter produksjonsdatoen begynner biologiske oljer å anta en klebrig kvalitet, og de begynner å skade oljepumpen og komponentene i smøresystemet. Når oljen ikke når skikkelig frem til toppen av sverdet, må du rengjøre filteret som følger. - Før du tar motorsagen ut av drift for en lengre periode, må du tømme oljetanken og fylle den med en liten mengde motorolje (SAE 30). - Kjør motorsagen kort for å skylle alle rester av den biologiske oljen ut av tanken, smøresystemet og sagmekanismen. Koble maskinen fra strømnettet. Fjern kjedehjulet og sagkjedet fra maskinen. (Se kapitlet "Montere eller fjerne sagkjedet".) Fjern tannskiven ved hjelp av en flat skrutrekker med smalt skaft. (Fig. 37) Ta filteret ut av motorsagen og fjern støvet eller partiklene. Hvis filteret er for skittent, må du bytte det ut med et nytt. Koble maskinen til strømnettet igjen. (Fig. 38) Trykk på startbryteren for å skylle bort oppsamlet støv og partikler fra oljeutløpshullet med kjedeoljen. Koble maskinen fra strømnettet. (Fig. 39) Sett det rengjorte oljefilteret inn i oljeutløpshullet. Hvis filteret er for skittent, må du bytte det ut med et nytt. (Fig. 40) For å feste filteret må du sette tannskiven inn i oljeutløpshullet igjen med riktig side opp, som vist på figuren. Hvis filteret ikke kan festes fordi tannskiven er deformert, må du bytte ut skiven med en ny. - Sett kjedehjulet og sagkjedet på maskinen igjen. (Fig. 41) Nye sagkjeder Skift på å bruke to eller tre sagkjeder, så sagkjedet, kjedehjulet og de løpende overflatene på sverdet slites jevnt. Snu sverdet når du skifter kjede, så sverdsporet slites jevnt. FORSIKTIG:
• Bruk kun kjeder og sverd som er godkjent for bruk med denne sagmodellen (se ”SPESIFIKASJONER”). (Fig. 42) Før du monterer et nytt sagkjede må du sjekke tilstanden til kjedehjulet. FORSIKTIG:
• Et slitt kjedehjul ødelegger et nytt sagkjede. Skift i så fall ut kjedehjulet. Når motorsagen tas ut av bruk, vil små mengder olje lekke fra den en stund etterpå. Dette er normalt, og ikke et tegn på at noe er galt. Lagre motorsagen på et egnet underlag. Før du tar motorsagen i bruk igjen, må du fylle den igjen med fersk BIOTOP sagkjedeolje. For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av Makitas autoriserte servicesentre, og det må alltid brukes reservedeler fra Makita. TILBEHØR FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller verktøyet sammen med den Makita-maskinen som er spesifisert i denne håndboken. Bruk av annet tilbehør eller verktøy kan forårsake helseskader. Tilbehør og verktøy må kun brukes til det formålet det er beregnet på. Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informasjon om dette tilbehøret.
