BRUGSANVISNING UC3020A DOLMAR

Bageste håndtag Kontaktgreb Oliefilterdæksel Forreste håndtag Forreste håndbeskytter

1. 2. 3. 4. 5. 6. 7. 8. 9. 10.

Låseknap Kontaktgreb Tryk ind Løsn Kædehjulsdæksel Drejeknap til justering Justeringspind Krog Hul Lille hul

11. 12. 13. 14. 15. 16. 17. 18. 19. 20.

Sværd Savkæde Arm Kædehjulsdæksel Oliestandmåler

Forreste håndbeskytter Takket kant (stopklo) Låseknap Kædefanger Hylster

Forklaring til generel oversigt 21. 22. 23. 24. 25. 26. 27. 28. 29.

Stram Arm Lav Høj Sværd Savkæde Oliedæksel Håndbeskytter Lås Lås op

Kontrolglas Takket kant Fældningsområde Oliestyrerille Oliepåfyldningshul Trykmøtrik Skruetrækker med kærvspids Filter Kædehjul

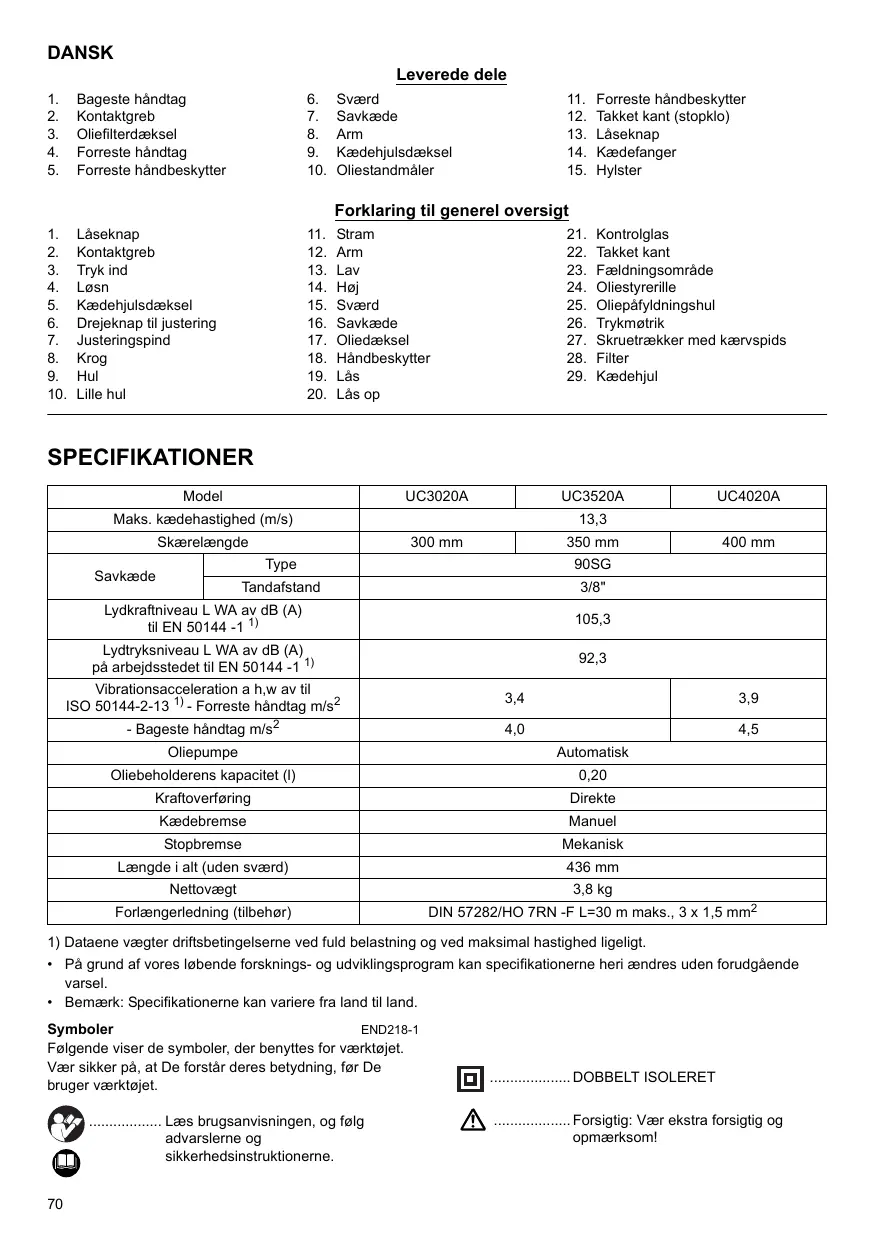

SPECIFIKATIONER Model

UC3020A UC3520A Maks. kædehastighed (m/s) Skærelængde

- Bageste håndtag m/s

Længde i alt (uden sværd)

Forlængerledning (tilbehør)

DIN 57282/HO 7RN -F L=30 m maks., 3 x 1,5 mm2

1) Dataene vægter driftsbetingelserne ved fuld belastning og ved maksimal hastighed ligeligt. • På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel. • Bemærk: Specifikationerne kan variere fra land til land. END218-1 Symboler Følgende viser de symboler, der benyttes for værktøjet. Vær sikker på, at De forstår deres betydning, før De bruger værktøjet.

Læs brugsanvisningen, og følg advarslerne og sikkerhedsinstruktionerne. 70

DOBBELT ISOLERET Forsigtig: Vær ekstra forsigtig og opmærksom!

Tag stikket ud af stikkontakten!

2. Før De bruger motorsaven første gang, skal De sørge for at være instrueret i brugen. Hvis dette ikke er muligt, skal De øve Dem ved at save i rundt tømmer på en savbuk, før De påbegynder arbejdet. 3. Motorsaven må ikke anvendes af børn eller unge på under 18 år. Unge på mindst 16 år er muligvis undtaget fra denne regel, hvis de er under oplæring under opsyn af en ekspert. 4. Arbejde med motorsaven kræver et højt koncentrationsniveau. De må ikke arbejde med saven, hvis De er syg eller utilpas. Udfør alt arbejde roligt og forsigtigt. 5. De må ikke arbejde under påvirkning af alkohol, narkotika eller medicin.

Forsigtig: Tag med det samme stikket ud af stikkontakten, hvis ledningen er beskadiget! Forsigtig: Tilbageslag! Beskyt mod regn og fugt! Bær hjelm, beskyttelsesbriller og høreværn! Bær arbejdshandsker!

1. Motorsaven er udelukkende beregnet til at save i træ. Anvend den ikke til f.eks. at save i plastik eller gasbeton. 2. Anvend kun motorsaven til formål, der er beskrevet i denne brugsanvisning. Anvend den ikke til f.eks. at klippe hæk eller til lignende formål. 3. Motorsaven må ikke anvendes til skovarbejde, dvs. til at fælde og beskære stående træer. Motorsavens ledning giver ikke operatøren den mobilitet og sikkerhed, der kræves til denne type arbejde. 4. Motorsaven er ikke beregnet til kommercielt brug. 5. Undlad at overbelaste motorsaven.

Genbrug CE-mærkning Maks. tilladte længde af snit Kædens rotationsretning Kædeolie Kædebremse udløst/anvendt Forbudt!

Personligt beskyttelsesudstyr

Tilsigtet brug Dette værktøj er beregnet til at skære i tømmer og træstammer. Strømforsyning Værktøjet bør kun sluttes til en strømforsyning med den spænding, der er angivet på navnepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret i overensstemmelse med europæisk standard og kan derfor også sluttes til stikkontakter uden jordforbindelse. Til offentlige lavspændingssystemer på mellem 220 V og 250 V. Når der tændes og slukkes for elektriske apparater, medfører det spændingsudsving. Anvendelse af dette udstyr under dårlige strømforsyningsforhold kan have negativ indflydelse på anvendelsen af andet udstyr. Ved en strømforsyningsimpedans på eller under 0,35 Ohm vil der sandsynligvis ikke være negative effekter. Den stikkontakt, der benyttes til udstyret, skal være beskyttet med en sikring eller beskyttende kortslutningsafbryder med langsom udløsning.

YDERLIGERE SIKKERHEDSREGLER ENB098-1

1. Læs brugsanvisningen for at gøre Dem selv bekendt med brugen af motorsaven.

1. Der skal bæres tøj, der sidder tæt uden at begrænse bevægeligheden. 2. Bær følgende beskyttelsesudstyr under arbejdet: • En afprøvet sikkerhedshjelm for det tilfælde, at der opstår fare pga. nedfaldende grene eller lignende. • En ansigtsmaske eller beskyttelsesbriller. • Passende høreværn (øreklapper, tilpassede eller formbare ørepropper). Oktavmærkeanalyse efter anmodning. • Solide læderarbejdshandsker. • Lange bukser fremstillet af slidstærkt stof. • Beskyttende arbejdsbukser af skæresikkert stof. • Sikkerhedssko eller støvler med skridsikre såler, stålsnuder og skæresikkert stof. • En beskyttelsesmaske, når der udføres arbejde, som udvikler støv (f.eks. savning i tørt træ).

Beskyttelse mod elektrisk stød Motorsaven må ikke anvendes under våde vejrforhold eller i fugtige miljøer, da elmotoren ikke er vandtæt. 1. Sæt kun saven i jordforbundne stikkontakter i testede elektriske kredsløb. Kontroller, at spændingen svarer til den, der er angivet på mærkepladen. Sørg for, at der er monteret en 16 A sikring. Hvis saven benyttes udendørs, skal den sluttes til en strømdrevet

afledningskortslutningsafbryder med en driftsstrøm på højst 30 mA. Tag med det samme stikket ud af stikkontakten, hvis netledningen bliver beskadiget.

Sikre arbejdsmåder 1. Før De påbegynder arbejdet, skal De sikre Dem, at motorsaven er i korrekt funktionsstand, og at dens tilstand overholder sikkerhedsreglerne. Se især efter, at: • Kædebremsen fungerer korrekt. • Stopbremsen fungerer korrekt. • Sværdet og kædehjulsdækslet er monteret korrekt. • Kæden er slebet og strammet i overensstemmelse med reglerne. • Netledningen og stikket ikke er beskadiget. Se afsnittet “KONTROL” 2. Sørg især altid for, at den forlængerledning, der benyttes, har det rigtige tværsnit (se under “SPECIFIKATIONER”). Når der anvendes et kabelhjul, skal ledningen rulles helt af hjulet. Hvis saven benyttes udendørs, skal De sikre Dem, at den anvendte ledning er beregnet til udendørs brug, og at den er normeret korrekt. 3. Anvend ikke motorsaven i nærheden af brændbart støv eller dampe, da motoren udvikler gnister og kan medføre eksplosionsfare. 4. Arbejd kun på solidt underlag og med et sikkert fodfæste. Vær især opmærksom på forhindringer (f.eks. ledningen) i arbejdsområdet. Vær særligt forsigtig, når fugt, is, sne, nyfældet træ eller bark kan gøre overflader glatte. Stå ikke på stiger eller træer under anvendelse af saven. 5. Vær især forsigtig, når De arbejder på hældende steder. Rullende stammer og grene kan udgøre en fare. 6. Skær aldrig over skulderhøjde. (Fig. 1) 7. Hold motorsaven med begge hænder, når den tændes og anvendes. Hold det bageste håndtag med højre hånd og det forreste håndtag med venstre hånd. Hold fast omkring håndtagene med tommelfingrene. Sværdet og kæden må ikke berøre genstande, når der tændes for saven. 8. Ryd det sted, der skal saves, for fremmedobjekter som sand, sten, søm, ståltråd osv. Fremmedobjekter kan beskadige sværdet og kæden og kan medføre farligt tilbageslag. 9. Vær især opmærksom, hvis De saver i nærheden af ståltrådshegn. Sav ikke ind i hegnet, da saven kan slå tilbage. 10. Sav ikke ned i jorden. 11. Sav træemner enkeltvis, ikke i bundter eller stabler. 12. Undlad at bruge saven til at save i tynde grene og rødder, da de kan blive viklet ind i motorsaven. De risikerer at miste balancen. 13. Anvend en solid støtte (savbuk) ved savning i savet tømmer. 14. Anvend ikke motorsaven til at fjerne eller børste træstykker og andre genstande væk. 72

15. Vend saven sådan, at ingen del af Dem selv befinder sig i forlængelse af savkæden. (Fig. 2) 16. Når De bevæger Dem omkring mellem savningsarbejder, skal De anvende kædebremsen for at forhindre, at kæden går i gang utilsigtet. Hold motorsaven i det forreste håndtag, når den bæres, og sæt ikke fingeren på kontakten. Tag stikket ud af stikkontakten, når De holder pauser eller efterlader saven uden opsyn. Læg motorsaven på et sted, hvor den ikke udgør en risiko. 17. Tag stikket ud af stikkontakten, når De holder pauser eller efterlader saven uden opsyn. Læg motorsaven på et sted, hvor den ikke udgør en risiko.

Tilbageslag 1. Der kan opstå farligt tilbageslag under arbejdet med motorsaven. Tilbageslag opstår, når spidsen af sværdet (især den øverste fjerdedel) kommer i kontakt med træ eller andre faste genstande. Derved slås motorsaven tilbage i retning mod operatøren. (Fig. 3) 2. Overhold følgende retningslinjer for at undgå tilbageslag: • Start aldrig et snit med spidsen af sværdet. • Anvend aldrig spidsen af sværdet til savning. Vær især opmærksom ved genoptagelse af snit, der allerede er påbegyndt. • Start først snittet, når kæden kører. • Slib altid kæden korrekt. Sørg især for at indstille dybdemåleren til den korrekte højde (der er yderligere oplysninger under “Slibning af kæden”). • Sav aldrig i flere grene ad gangen. • Sørg for, at sværdet ikke kommer i kontakt med andre grene under afgrening. • Hold afstand til nærliggende stammer ved savning i træstammer. Hold altid øje med sværdspidsen. • Anvend en savbuk.

Sikkerhedsfunktioner 1. Kontroller altid, at sikkerhedsfunktionerne fungerer korrekt, før De påbegynder arbejdet. Anvend ikke motorsaven, hvis sikkerhedsfunktionerne ikke fungerer korrekt. - Kædebremse Motorsaven har en kædebremse, der stopper savkædens bevægelse på en brøkdel af et sekund. Bremsen aktiveres, når håndbeskytteren skubbes fremad. Savkæden stoppes inden for 0,15 sekund, og strømmen til motoren afbrydes. -

Stopbremse: (Fig. 4) Motorsaven er udstyret med en stopbremse, der stopper savkæden med det samme, når der trykkes på ON/OFF-kontakten. Dette forhindrer savkæden i at udgøre en fare ved at fortsætte med at køre, når der er slukket for saven. - De forreste og bageste håndbeskyttere beskytter brugeren mod personskade på grund af træstykker, der slynges bagud, eller på grund af en knækket savkæde. - Håndtagslåsen forhindrer, at motorsaven tændes ved et uheld.

- Kædefangeren beskytter brugeren mod personskade i tilfælde af, at kæden hopper af eller knækker.

Transport og opbevaring Når motorsaven ikke er i brug, eller når den transporteres, skal De tage stikket ud af stikkontakten og sætte det hylster, der fulgte med saven, på. De må aldrig bære eller transportere saven, mens savkæden kører. 1. Bær motorsaven i det forreste håndtag, så sværdet peger bagud. 2. Opbevar motorsaven i et sikkert, tørt og aflåst rum og utilgængeligt for børn. Undlad at opbevare motorsaven udendørs.

Vedligeholdelse 1. Tag stikket ud af stikkontakten, før De udfører nogen justeringer eller vedligeholdelse. 2. Kontroller regelmæssigt netledningen for, om isoleringen er beskadiget. 3. Rengør jævnligt motorsaven. 4. Beskadigelse af plastikdækslet skal repareres med det samme og korrekt. 5. Undlad at anvende saven, hvis kontaktgrebet ikke fungerer korrekt. Få det repareret korrekt. 6. De må under ingen omstændigheder foretage ændringer til motorsaven. Det kan udgøre en risiko for Deres sikkerhed. 7. Undlad at udføre anden vedligeholdelse eller reparation end det, der er beskrevet i denne brugsanvisning. Alt andet arbejde skal udføres hos et MAKITA-servicecenter. 8. Anvend kun originale MAKITA-reservedele og tilbehør, der er beregnet til Deres savmodel. Ved brug af andre reservedele forøges risikoen for uheld. 9. MAKITA påtager sig ikke ansvar for uheld eller skade, hvis der er benyttet ikke-godkendte sværd, savkæder eller andre reservedele eller andet tilbehør. Se under “Uddrag fra listen over reservedele” for godkendte sværd og kæder.

Førstehjælp Arbejd aldrig alene. Arbejd altid inden for kaldeafstand af en anden person. 1. Hav altid en førstehjælpskasse ved hånden. Erstat med det samme genstande, der benyttes fra den. 2. Hvis De har brug for at tilkalde hjælp i tilfælde af et uheld, skal De oplyse følgende: • Hvor er uheldet sket? • Hvad er der sket? • Hvor mange personer er kommet til skade? • Hvilke læsioner har de? • Hvem rapporterer uheldet?

BEMÆRK: Personer med dårligt blodomløb, der udsættes for kraftige vibrationer, risikerer beskadigelse af blodkar eller nervesystemet. Vibrationer kan medføre følgende symptomer i fingre, hænder eller håndled: Leddet “sover” (følelsesløshed), prikken, smerte, stikken, ændring af hudfarven eller af huden. Søg læge, hvis nogle af disse symptomer opstår!

GEM DISSE INSTRUKTIONER FUNKTIONSBESKRIVELSE FORSIGTIG: • Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før De justerer værktøjet eller kontrollerer dets funktion.

Betjening af kontakt (Fig. 5) FORSIGTIG: • Før værktøjet tilsluttes, skal De altid kontrollere, at kontaktgrebet reagerer korrekt og vender tilbage i “OFF”-stillingen, når De slipper det. En låseknap forhindrer, at kontaktgrebet trækkes op ved et uheld. Værktøjet startes ved at trykke låsehåndtaget ind og trække i kontaktgrebet. Slip kontaktgrebet for at stoppe.

MONTERING FORSIGTIG: • Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før De udfører nogen form for arbejde på værktøjet.

Montering eller afmontering af savkæden FORSIGTIG: • Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før De monterer eller afmonterer savkæden. • Bær altid handsker, når De monterer eller afmonterer savkæden. 1. For at afmontere savkæden flyttes håndtaget til stående position. (Fig. 6) 2. Tryk på håndtaget, hold det inde, og drej det mod uret for at løsne møtrikken, indtil kædehjulsdækslet kan tages af. (Når håndtaget trykkes ind, trykkes muffen på håndtaget ned over møtrikken.) 3. Drej drejeknappen mod uret for at løsne stramningen af savkæden. 4. Fjern kædehjulsdækslet. 5. Tag savkæden og sværdet af motorsaven. 6. Ved montering af savkæden sættes den ene ende af savkæden på spidsen af sværdet, og den anden sættes omkring kædehjulet. (Fig. 7) Monter på dette tidspunkt savkæden som vist i figuren, eftersom den roterer i pilens retning. 73

7. Sæt sværdet på plads på motorsaven. 8. Drej drejeknappen mod uret for at trække justeringspinden i pilens retning. (Fig. 8) 9. Sæt kædehjulsdækslet på motorsaven, så krogen på det bageste dæksel indsættes i et hul i motorsaven, og justeringspinden er placeret i et lille hul i sværdet. (Fig. 9) 10. Tryk håndtaget ind, hold det inde, og drej det helt med uret for at stramme møtrikken. Drej det derefter cirka en kvart omgang mod uret for at løsne møtrikken en smule. (Fig. 10)

Justering af savkædens stramning Savkæden kan blive løs, når den har været brugt i mange timer. Kontroller regelmæssigt savkædens stramning før brugen. Flyt håndtaget til stående stilling. (Fig. 11) Tryk håndtaget ind. Hold håndtaget inde, og drej det en kvart omgang mod uret for at løsne møtrikken en smule. (Når håndtaget trykkes ind, trykkes muffen på håndtaget ind over møtrikken.) (Fig. 12) Drej på drejeknappen for at justere savkædens stramning. Tag fat i savkæden midt på sværdet, og løft den opad. Mellemrummet mellem sværdet og forbindelsesleddet på savkæden skal være cirka 2 – 4 mm. Hvis mellemrummet ikke er cirka 2 – 4 mm, skal De dreje en smule på drejeknappen, der fastgør sværdet. Juster på dette tidspunkt, idet spidsen på sværdet skal pege en smule opad. (Fig. 13) Tryk håndtaget ned, og drej det helt med uret for at stramme møtrikken fast. (Fig. 14) Sæt håndtaget tilbage i den oprindelige position. (Fig. 15) FORSIGTIG: • Hvis savkæden strammes for meget, kan det medføre, at savkæden knækker, slid på sværdet og beskadigelse af drejeknappen. • Montering og afmontering af savkæden bør foretages på et rent sted, der er frit for savsmuld og lignende.

BETJENING Smøring FORSIGTIG: • Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før De smører savkæden. Smør savkæden og sværdet med en biologisk nedbrydelig savkædeolie med en klæbetilsætning. Klæbetilsætningen i savkædeolien forhindrer, at olien slynges for hurtigt af saven. Der må ikke benyttes mineralske olier, da de er skadelige for miljøet. (Fig. 16) FORSIGTIG: • Undgå at få olien på huden eller i øjnene. Kontakt med øjnene medfører irritation. Hvis De får olie i øjnene, skal De med det samme skylle øjet med rindende vand og derefter straks søge læge. • Anvend aldrig spildolie. Spildolie indeholder kræftfremkaldende stoffer. Forureningen i spildolie

medfører øget slid på oliepumpen, sværdet og kæden. Spildolie er skadeligt for miljøet. • Når De kommer kædeolie på motorsaven for første gang, eller når De fylder beholderen igen, efter at den har været helt tømt, skal De påfylde olie til den nederste kant af påfyldningshalsen. Ellers kan oliefremføringen blive forhindret. Rengør området omkring oliedækslet, der vises i figuren, grundigt for at forhindre, at der kommer snavs i oliebeholderen. (Fig. 17) Skru oliedækslet af, og påfyld olie til den nederste kant af påfyldningshalsen. Skru oliedækslet fast på plads. Tør omhyggeligt spildt kædeolie væk. Når motorsaven anvendes for første gang, kan det tage op til to minutter, før kædeolien begynder at smøre savmekanismen. Lad saven køre uden belastning så længe (se under “KONTROL”). Beholderens kapacitet (200 ml) er rækker til cirka 30 minutters brug.

KONTROL Udfør følgende kontroller, før De påbegynder arbejdet: Kontrol af kædens stramning (Fig. 18) ADVARSEL: • Tag altid stikket ud af stikkontakten, før De kontrollerer kædens stramning, og bær arbejdshandsker. Savkæden er strammet korrekt, når den har kontakt med undersiden af sværdet og kan løftes cirka 2 – 4 mm fra sværdet ved let tryk med en finger. Kontroller kædens stramning regelmæssigt, da nye kæder strækker sig. Hvis kæden sidder for løst, kan den hoppe af sværdet og derved udgøre en risiko for uheld. Hvis kæden sidder for løst: Se i afsnittet “Justering af savkædens stramning”, og juster stramningen af savkæden igen. Kontrol af kontaktens funktion FORSIGTIG: Tag altid værktøjet ud af stikkontakten, før De kontrollerer kontaktgrebet. De må ikke låse kontaktgrebet i stillingen ON. Det må ikke være muligt at trykke kontaktgrebet ned, uden at der først trykkes på låseknappen. Kontaktgrebet må ikke sætte sig fast i den nedtrykte stilling. Når kontaktgrebet slippes, skal det automatisk vende tilbage til stillingen OFF, og låseknappen skal vende tilbage til den oprindelige stilling. (Fig. 19) Kontrol af kædelåsen BEMÆRK: • Hvis motorsaven ikke starter, skal De slippe kædelåsen. Træk håndbeskytteren fast bagud, indtil De føler, at den udløses. Hold motorsaven med begge hænder, når den tændes. Hold det bageste håndtag med højre hånd og det forreste håndtag med venstre hånd. Sværdet og kæden må ikke berøre nogen genstande.

Tryk først på låseknappen og derefter på kontaktgrebet. Savkæden starter med det samme. Tryk håndbeskytteren fremad med bagsiden af hånden. Savkæden skal stoppe med det samme. (Fig. 20) FORSIGTIG: • Hvis savkæden ikke stopper med det samme, når denne test udføres, må De under ingen omstændigheder anvende saven. Kontakt et autoriseret MAKITA-værksted. Kontrol af stopbremsen Tænd for motorsaven. Slip kontaktgrebet helt. Savkæden skal stoppe inden for ét sekund. FORSIGTIG: • Hvis savkæden ikke stopper inden for ét sekund, når denne test udføres, må saven ikke anvendes. Kontakt et autoriseret MAKITA-værksted. Kontrol af kædesmøringen (Fig. 21) Før De påbegynder arbejdet, skal De kontrollere oliestanden i beholderen samt oliefremføringen. Oliestanden kan kontrolleres i kontrolglasset, der vises på figuren. Sådan kontrolleres oliefremføringen:

Ved savning i træ, der ligger i spænd, skal der først saves på tryksiden (A). Foretag derefter det sidste snit på spændsiden (B). Dette forhindrer, at sværdet kommer i klemme. (Fig. 24)

Afgrening FORSIGTIG: • Afgrening må kun udføres af øvede personer. Risikoen for tilbageslag udgør en fare. Ved afgrening skal saven så vidt muligt understøttes på stammen. Sav ikke med spidsen af sværdet, da dette medfører risiko for tilbageslag. Vær især opmærksom på grene, der ligger i spænd. Sav ikke grene, der ikke er understøttet, nedefra. Stå ikke på det fældede træ, mens De afgrener. Indsnit og savning på langs af træårerne FORSIGTIG: • Indsnit og savning på langs af årerne må kun udføres af personer med specialtræning. Muligheden for tilbageslag medfører risiko for personskade. Udfør savning på langs af årerne i så lille en vinkel som muligt. Foretag snittet så forsigtigt som muligt, da den takkede kant ikke kan benyttes. (Fig. 25)

Hold savkæden cirka 15 cm over en træstub eller over jorden, mens saven kører. Ved tilstrækkelig smøring frembringer oliestænket et tyndt oliespor. Vær opmærksom på vindretningen, og udsæt ikke Dem selv for unødige oliestænk.

FORSIGTIG: • Fældningsarbejde må kun udføres af øvede personer. Dette arbejde er farligt. Vær opmærksom på den lokale lovgivning, hvis De vil fælde et træ. (Fig. 26)

FORSIGTIG: • Hvis der ikke dannes et oliespor, må saven ikke anvendes. I modsat fald forkortes kædens levetid. Kontroller oliestanden. Rengør oliepåfyldningsrillen og oliepåfyldningshullet i sværdet (se under “VEDLIGEHOLDELSE”).

- Før De påbegynder fældningsarbejde, skal De sikre Dem, at: (1) Kun personer, der har med fældningsarbejdet at gøre, er i nærheden. (2) Alle involverede personer har en ublokeret flugtvej i et område på cirka 45° til hver side af fældningsaksen. Vær desuden opmærksom på risikoen for at falde over elektriske ledninger. (3) Basis af træstubben er fri for fremmedlegemer, rødder og grene. (4) Der ikke er nogen personer eller genstande i en afstand af 2 1/2 gange træets længde i den retning, træet vil falde i. - Vær opmærksom på følgende for hvert træ: • Den retning, det hælder i. • Løse eller tørre grene. • Træets højde. • Naturlige fremspring. • Om træet er råddent. - Vær opmærksom på vindstyrken og -retningen. Undlad at udføre fældningsarbejde, hvis vinden varierer meget. - Beskæring af rodfremspring: Start med de største fremspring. Udfør det lodrette snit først og derefter det vandrette snit. (Fig. 27) - Skær et vinkelsnit: Vinkelsnittet bestemmer, hvilken retning træet falder i, og fører det. Snittet foretages på den side, som træet skal falde til. Skær vinkelsnittet så tæt på jorden som muligt. Skær først det vandrette snit

ARBEJDE MED MOTORSAVEN Skæring i træstammer Ved skæring i træstammer placeres den takkede kant på det træ, der skal skæres i, som vist på figuren. (Fig. 22) Lad savkæden køre, og sav ned i træet, idet De benytter det bageste håndtag til at løfte saven og det forreste håndtag til at styre den. Brug den takkede kant som omdrejningspunkt. Fortsæt skæret ved at trykke let på det forreste håndtag og trække saven let tilbage. Flyt den takkede kant længere ned ad tømmeret, og løft det forreste håndtag igen. Sluk for saven mellem snittene, når De foretager flere snit. FORSIGTIG: • Hvis den øverste kant af sværdet bruges til at skære, kan saven blive slynget imod Dem, hvis kæden kommer i klemme. Skær derfor med den nederste kant, så saven i givet fald slynges væk fra Dem selv. (Fig. 23)

til en dybde af 1/5 – 1/3 af stammens diameter. Gør ikke vinkelsnittet for stort. Skær derefter det skrå snit. Skær alle korrektioner til vinkelsnittet i hele dets bredde. (Fig. 28) Skær bagsnittet lidt højere end grundsnittet i vinkelsnittet. Bagsnittet skal være helt vandret. Lad cirka 1/10 af stammens diameter mellem bagsnittet og vinkelsnittet være. Træfibrene i den uskårne del af stammen fungerer som et hængsel. De må under ingen omstændigheder gennemskære fibrene, da træet ellers vil falde ukontrolleret. Indsæt kiler i vinkelsnittet i tide. Der må kun anvendes plastik- og aluminiumskiler til at holde vinkelsnittet åbent. Brug af jernkiler er forbudt. Stå til siden af det faldende træ. Hold et område bag det faldende træ ryddet i en vinkel på op til 45° til hver side af træets akse (se figuren “fældningsområde”). Vær opmærksom på faldende grene.

VEDLIGEHOLDELSE FORSIGTIG: • Sørg altid for, at værktøjet er slukket, og at stikket er taget ud, før De forsøger at udføre inspektion eller vedligeholdelse. • Bær altid handsker, når De udfører inspektion eller vedligeholdelse. Udfør de ovenfor beskrevne vedligeholdelsesopgaver regelmæssigt. Krav i henhold til garantien accepteres kun, hvis opgaverne er udført regelmæssigt og korrekt. Brugeren må kun udføre de vedligeholdelsesopgaver, der er beskrevet i denne brugsanvisning. Alt andet arbejde skal udføres hos et autoriseret MAKITA-værksted.

Rengøring af motorsaven. Rengør saven regelmæssigt med en ren klud. Håndtagene skal især holdes fri for olie.

Rengøring af plastikdækslet Inspicer regelmæssigt alle dele af dækslet. Hvis nogen dele er beskadiget, skal de repareres med det samme og korrekt på et autoriseret MAKITA-værksted.

Slibning af savkæden FORSIGTIG: • Tag altid stikket ud af stikkontakten, og bær handsker, når De udfører arbejde på savkæden. (Fig. 29) Slib savkæden, når: - Der frembringes melet savsmuld, når der skæres i fugtigt træ. - Kæden har svært ved at skære i træet, også selvom der trykkes hårdt på saven. - Skærekanten er tydeligt beskadiget. - Saven trækker til venstre eller højre i træet. Årsagen til denne virkemåde er, at savkæden er ujævnt slebet, eller at den ene side er beskadiget. Slib jævnligt savkæden, men fjern kun en lille smule materiale ad gangen. Ved rutineslibning er to eller tre strøg med en fil som regel tilstrækkeligt. 76

Når savkæden er slebet mange gange, skal den slibes på et autoriseret MAKITA-værksted. Slibningskriterier: - Alle skær skal have den samme længde (dimension a). Hvis skærene har forskellige længder, kører kæden ikke jævnt, hvilket kan medføre, at kæden knækker. - Slib ikke kæden, når en mindste skærlængde på 3 mm er nået. Der skal monteres en ny kæde. - Tykkelsen af spånerne bestemmes af afstanden mellem dybdemåleren (afrundet spids) og den skærende kant. De bedste snitresultater opnås ved en afstand på 0,5 mm mellem skærekanten og dybdemåleren. (Fig. 30) ADVARSEL: • Risikoen for tilbageslag forøges, hvis afstanden er for stor. - Slibningsvinklen på 30° og afstanden skal være den samme på alle skær. Forskellige vinkler får kæden til at køre ujævnt og ustabilt, forøger sliddet og medfører, at kæden knækker. - Sidepladevinklen på 80° for skæret bestemmes af gennemtrængningsdybden af den runde fil. Hvis den angivne fil bruges korrekt, fremkommer den korrekte sidepladevinkel automatisk. (Fig. 31) Fil og filstyring (Fig. 32 – 34) - Brug en særlig rund fil med en diameter på 4,5 mm (fås som tilbehør) til savkæder til at slibe kæden. Normale runde file kan ikke anvendes. - Filen må kun berøre materialet på det fremadrettede strøg. Løft filen fra materialet på tilbagestrøget. - Slib det korteste skær først. Længden af dette skær bruges derefter som målstørrelse for alle andre skær på savkæden. - Før filen som vist på figuren. Filen kan føres lettere, hvis der anvendes en filholder (fås som tilbehør). - Filholderen har mærker for den korrekte slibningsvinkel på 30° (juster mærkerne, så de er parallelle med savkæden) og begrænser gennemtrængningsdybden (til 4/5 af filens diameter). - Når kæden er slebet, skal De kontrollere dybdemålerens højde ved hjælp af kædemålerværktøjet (fås som tilbehør). - Fjern alt udstikkende materiale, uanset hvor småt det er, med en særlig flad fil (fås som tilbehør). - Afrund forsiden af dybdemåleren igen.

Rengøring af sværdet og smøring af returkædehjulet FORSIGTIG: • Bær altid arbejdshandsker ved udførelse af denne opgave. Grater udgør en risiko for personskade. (Fig. 35) Kontroller jævnligt sværdets køreoverflader for beskadigelse. Rengør det med et passende værktøj, og fjern om nødvendigt grater. Hvis motorsaven anvendes hyppigt, skal De smøre returkædehjulets leje mindst en gang om ugen. Før der tilføres nyt fedtstof, skal De omhyggeligt rengøre 2 mm-

hullet øverst på sværdet og derefter presse en lille mængde flerfunktionsfedtstof (fås som tilbehør) ned i hullet.

Rengøring af oliestyret (Fig. 36) - Rengør oliepåfyldningsrillen og oliepåfyldningshullet i sværdet.

Rengøring af oliefilteret ved olieudledningshullet Under brugen kan fint støv eller småpartikler samle sig i oliefilteret ved olieudledningshullet. Fint støv eller småpartikler, der samler sig i oliefilteret, kan forhindre udledningen af olie og medføre manglende smøring af hele savkæden.

Vedligeholdelse af kædebremsen og stopbremsen Bremsesystemerne er yderst vigtige sikkerhedsfunktioner. Som alle motorsavens andre komponenter er de udsat for en vis grad af slid. De skal inspiceres regelmæssigt på et autoriseret MAKITAværksted. Dette er for Deres sikkerheds skyld.

Opbevaring af værktøjet Biologisk nedbrydelig savkædeolie kan kun opbevares i et begrænset tidsrum. To år efter fremstillingen begynder biologiske olier at blive klæbende, og de beskadiger oliepumpen og komponenterne i smøringssystemet.

Fjern kædehjulsdækslet og savkæden fra værktøjet. (Se i afsnittet "Montering eller afmontering af savkæden".)

- Før motorsaven gemmes i et længere tidsrum, skal De tømme oliebeholderen og fylde den med en lille mængde maskinolie (SAE 30). - Lad motorsaven køre et kort stykke tid for at rense alle rester af den biologiske olie ud af beholderen, smøringssystemet og savmekanismen.

Fjern trykmøtrikken ved hjælp af en skruetrækker med kærvspids og tyndt skaft eller et lignende værktøj. (Fig. 37)

Når motorsaven lægges til side, lækker der i et stykke tid små mængder kædeolie fra den. Dette er normalt og er ikke tegn på fejl.

Tag filteret ud af motorsaven, og rengør det for støv og småpartikler.

Opbevar motorsaven på et passende underlag.

Når oliefremføringen øverst på sværdet bliver dårlig, skal filteret rengøres på følgende måde. Tag værktøjet ud af stikkontakten.

Udskift filteret med et nyt, hvis det er for snavset. Sæt værktøjet i stikkontakten. (Fig. 38) Træk i kontaktgrebet for at skylle ophobet støv eller partikler ud af olieudledningshullet ved at frigøre kædeolie. Tag værktøjet ud af stikkontakten. (Fig. 39) Sæt det rensede oliefilter i olieudledningshullet. Udskift filteret med et nyt, hvis det er for snavset. (Fig. 40) Monter trykmøtrikken med den rigtige side opad som vist i figuren i olieudledningshullet for at fastgøre filteret. Hvis filteret ikke kan fastgøres, fordi trykmøtrikken er skæv, skal du udskifte trykmøtrikken med en ny. Monter kædehjulsdækslet og savkæden på værktøjet igen. (Fig. 41)

Nye savkæder Skift mellem brugen af to eller tre savkæder, så savkæden, kædehjulet og køreoverfladerne på sværdet slides jævnt. Vend sværdet, når De skifter kæden, så sværdrillen slides jævnt. FORSIGTIG: • Brug kun kæder og sværd, der er beregnet til denne savmodel (se under “SPECIFIKATIONER”). (Fig. 42) Før De monterer en ny savkæde, skal De kontrollere kædehjulets tilstand. FORSIGTIG: • Et slidt kædehjul vil beskadige en ny savkæde. Udskift i dette tilfælde kædehjulet.

Før motorsaven tages i brug igen, skal De fylde den op med frisk BIOTOP-savkædeolie. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

TILBEHØR FORSIGTIG: • Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til. Henvend Dem til Deres lokale Makita-servicecenter, hvis De har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret. • • • • • • • • • • • •

Savkæde Hylster Komplet sværd Kædemåler Rund fil 4,5 mm Flad fil Filholder med 4,5 mm-fil Filhåndtag 1 I BIOTOP-olie til motorsav 5 I BIOTOP-olie til motorsav Flerfunktionsfedtstof Fedtsmører

Monter altid en ny låsering, når kædehjulet udskiftes.

overholder standardkravene til sikkerhed og sundhed i de gældende EU-retningslinjer:

EU-maskindirektivet 98/37/EØF, EU-direktivet om elektromagnetisk kompatibilitet 89/336/EØF (ændret i 91/263/EØF, 92/31/EØF og 93/68/EØF), støjdirektivet 2000/14/EØF.

Kravene i ovenstående EU-direktiver er hovedsageligt implementeret på basis af følgende standarder: EN501442-13, EN 55014, EN 55014-2, EN60555-T3, -T3/A1, EN 61000-3-2. Vurderingsproceduren for overholdelse af 2000/14/EØF er udført i henhold til Annex V. Det målte niveau for lydkraft (Lwa) er 100 dB(A). Det garanterede niveau for lydkraft (Ld) er 101 dB(A). EUtypeundersøgelsen i henhold til 98/37/EØF er udført af: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München, Tyskland.
