BRUKSANVISNING TVE43 HOOVER

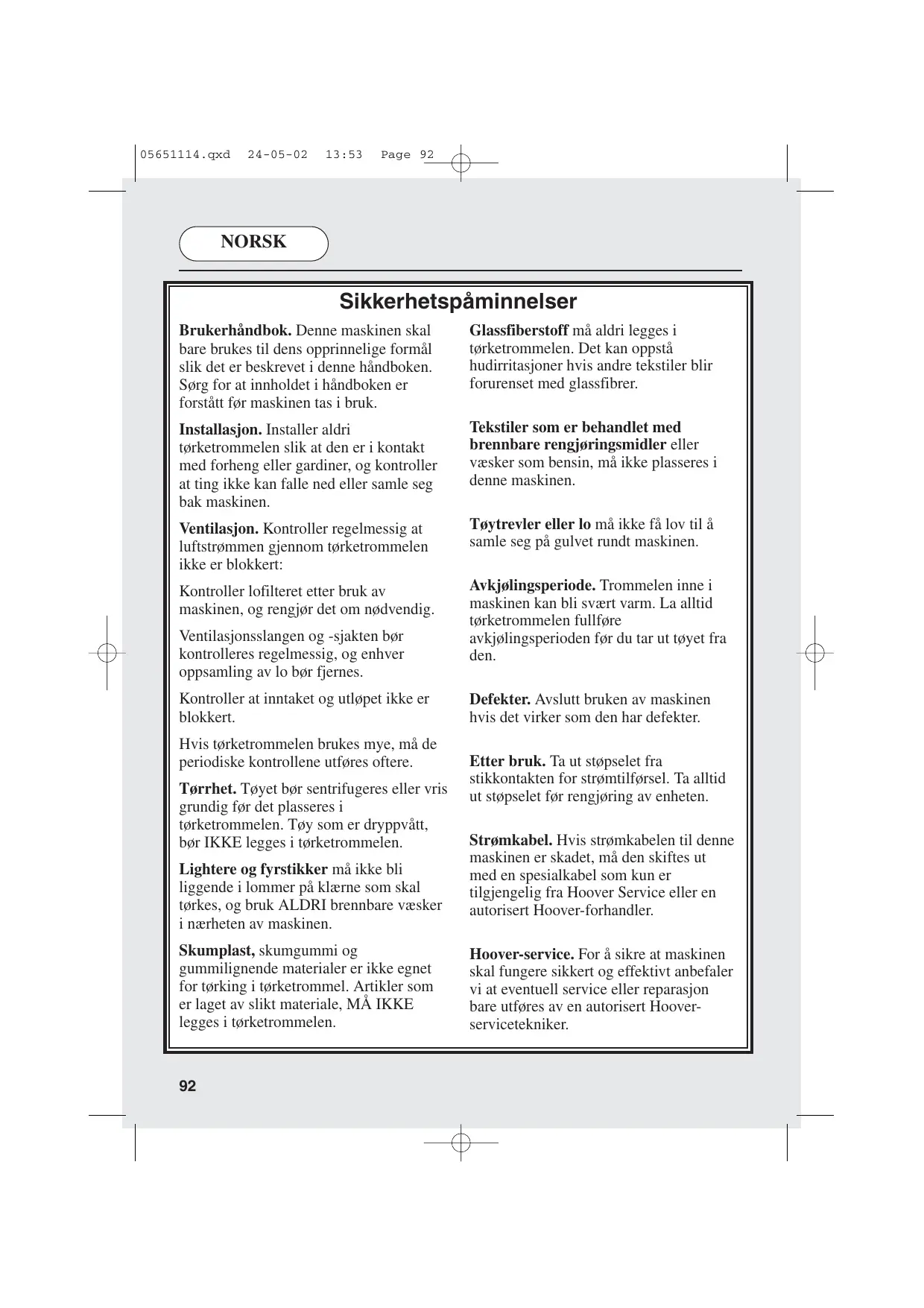

05651114.qxd 24-05-02 13:53 Page 92 NORSK Sikkerhetspåminnelser Brukerhåndbok. Denne maskinen skal bare brukes til dens opprinnelige formål slik det er beskrevet i denne håndboken. Sørg for at innholdet i håndboken er forstått før maskinen tas i bruk. Glassfiberstoff må aldri legges i tørketrommelen. Det kan oppstå hudirritasjoner hvis andre tekstiler blir forurenset med glassfibrer. Installasjon. Installer aldri tørketrommelen slik at den er i kontakt med forheng eller gardiner, og kontroller at ting ikke kan falle ned eller samle seg bak maskinen. Tekstiler som er behandlet med brennbare rengjøringsmidler eller væsker som bensin, må ikke plasseres i denne maskinen. Ventilasjon. Kontroller regelmessig at luftstrømmen gjennom tørketrommelen ikke er blokkert: Tøytrevler eller lo må ikke få lov til å samle seg på gulvet rundt maskinen. Kontroller lofilteret etter bruk av maskinen, og rengjør det om nødvendig. Avkjølingsperiode. Trommelen inne i maskinen kan bli svært varm. La alltid tørketrommelen fullføre avkjølingsperioden før du tar ut tøyet fra den. Ventilasjonsslangen og -sjakten bør kontrolleres regelmessig, og enhver oppsamling av lo bør fjernes. Kontroller at inntaket og utløpet ikke er blokkert. Hvis tørketrommelen brukes mye, må de periodiske kontrollene utføres oftere. Tørrhet. Tøyet bør sentrifugeres eller vris grundig før det plasseres i tørketrommelen. Tøy som er dryppvått, bør IKKE legges i tørketrommelen. Lightere og fyrstikker må ikke bli liggende i lommer på klærne som skal tørkes, og bruk ALDRI brennbare væsker i nærheten av maskinen. Skumplast, skumgummi og gummilignende materialer er ikke egnet for tørking i tørketrommel. Artikler som er laget av slikt materiale, MÅ IKKE legges i tørketrommelen.

Defekter. Avslutt bruken av maskinen hvis det virker som den har defekter. Etter bruk. Ta ut støpselet fra stikkontakten for strømtilførsel. Ta alltid ut støpselet før rengjøring av enheten. Strømkabel. Hvis strømkabelen til denne maskinen er skadet, må den skiftes ut med en spesialkabel som kun er tilgjengelig fra Hoover Service eller en autorisert Hoover-forhandler. Hoover-service. For å sikre at maskinen skal fungere sikkert og effektivt anbefaler vi at eventuell service eller reparasjon bare utføres av en autorisert Hooverservicetekniker. 05651114.qxd 24-05-02 13:53 Page 93 NORSK Sikkerhetspåminnelser Elektriske krav Krav til installasjon og ventilasjon Gjøre klart tøyet Sjekk av tøyet før tørking Maksimal tørkevekt Sortering av tøyet Ikke bruk tørketrommel Energisparing Åpne døren

Filter Tørkeguide Kontroller og indikatorer for TVX33 98 Bruk av TVX33 Kontroller og indikatorer for TVE43 100 Bruk av TVE43 101-102 Rengjøring av tørketrommelen Tekniske spesifikasjoner Feilsøking Service og reservedeler

Denne maskinen må brukes i henhold til de instruksjonene som er gitt i denne håndboken. Den er kun beregnet for hjemmebruk til tørking av husholdningstekstiler og tøy som er vasket i vann tilsatt vaskemidler. Den MÅ IKKE brukes med tørrensemidler. For din egen sikkerhet må tørketrommelen installeres riktig. Hvis du er i tvil om installasjonen, ring Hoover Service for å få råd. Før du bruker tørketrommelen for første gang: ● les instruksjonene i denne håndboken nøye. ● fjern alle objekter som er pakket inne i trommelen. ● tørk innsiden av trommelen og døren med en fuktig klut slik at du fjerner eventuelt støv og smuss som har samlet seg under transporten. VIKTIG: Denne maskinen må bare brukes til tørking av klær og tøy som har blitt vasket i vann tilsatt vaskemidler. IKKE legg tøy som har blitt behandlet med tørrensemidler, i tørketrommelen. Elektriske krav ADVARSEL!

05651114.qxd 24-05-02 13:53 Page 94 NORSK Hvis tørketrommelen er installert under en bordplate eller innebygd, er det viktig å bruke ventilasjonsslangen til å føre den fuktige dampen bort fra tørketrommelen. Hvis ikke, vil resirkulering av dampen hindre tørketrommelen i å fungere effektivt. Krav til installasjon og ventilasjon

Slangen kan føres gjennom en vegg eller en åpen dør eller et åpent vindu (fig. 2). Slangen har en diameter på 95 mm (3,75 tommer), og den kan ha en lengde på opptil 1,8 meter. STRØMKABEL Ventilasjonsslanger på mer enn 1,8 meter anbefales ikke, på grunn av at tørketrommelens ytelse da vil bli redusert. LUFTINNTAK Kontroller at ventilasjonsslangen ikke er bøyd, ettersom det vil hindre tørketrommelen i å fungere effektivt. Det er tre luftutløp på maskinen – ett på baksiden og ett på hver av sidene. Ventilasjonsslangen må bare kobles til ett av disse utløpene. Dekslene må monteres på de to utløpene som ikke brukes, slik at det oppnås maksimal tørkeeffekt.

VARM LUFT VIKTIG: Denne tørketrommelen må installeres slik at luftinntakene og -utløpene ikke er blokkert (fig. 1). Det bør være en åpning på minst 12 mm (0,5 tommer) mellom sidene og baksiden av maskinen og de tilstøtende veggene og kabinettene. Hvis det ikke er praktisk mulig å montere en ventilasjonsslange, kan kondensen reduseres ved å plassere tørketrommelen nær et åpent vindu eller en utsugingsvifte. For å sikre tilstrekkelig ventilasjon må åpningen mellom bunnen av maskinen og gulvet aldri blokkeres. Installer ALDRI tørketrommelen slik at den er i kontakt med forheng eller gardiner. Kontroller at ting aldri kan falle ned eller samle seg mellom sidene og baksiden av tørketrommelen, ettersom dette kan føre til blokkering av luftinntak og -utløp.

VEGG Det følger en ventilasjonsslange med tørketrommelen.

VEGG TØRKETROMMEL VEGG Det anbefales sterkt å føre ventilasjonsslangen ut til et utvendig utløp til omgivelsene slik at maksimal tørkeeffekt oppnås. Beskytt det utvendige utløpet mot vind slik at trekk ikke reduserer maskinens tørkeeffekt. 05651114.qxd 24-05-02 13:53 Page 95 NORSK Gjøre klart tøyet D) Etter tørkenivå Før tørketrommelen brukes for første gang, tørk av innsiden av trommelen og døren med en fuktig klut. Kontroller at tøyet som skal tørkes, er egnet for tørking i tørketrommel. Sjekk vedlikeholdssymbolene på tøyet. ● For ømfintlige artikler trykk på knappen HEAT SETTING (VARMEVALG) for å velge lav tørketemperatur. Sjekk av tøyet før tørking Kontroller at alle hemper er festet og at lommene er tomme. Vreng tøyet hvis aktuelt. Plasser tøyet løst i trommelen slik at det ikke tvinnes inn i hverandre. Ikke legg for mye tøy i trommelen, spesielt ikke når du tørker store artikler. Hvis det er for mye tøy, kan det feste seg til trommelen og dermed tørke ujevnt. Maksimal tørkevekt ● Bomullstøy maks. 6 kg ● Syntetisk tøy maks. 3 kg Sortering av tøyet: ● Sorter etter: Stryketørt, skaptørt osv. Ikke bruk tørketrommel: Ulltøy, silke, ømfintlige stoffer, nylonstrømper, fine broderier, stoff med metallpynt, tøy med PVC- eller lærbeslag, joggesko, store artikler som soveposer osv. VIKTIG: Ikke tørk artikler som er behandlet med tørrensemidler eller klær av gummi (fare for brann eller eksplosjon). Energisparing Legg kun tøy som er grundig vridd eller sentrifugert, i tørketrommelen. Jo tørrere det vaskede tøyet er, desto kortere blir tørketiden, og dermed spares det strøm. A) Etter vedlikeholdssymbolene På kragen eller den innvendige sømmen: Prøv ALLTID å tørke den maksimale vekten med tøy, ettersom dette vil spare tid og strøm. Egnet for tørking i tørketrommel. Tørking i tørketrommel ved høy temperatur. Overskrid ALDRI den maksimale vekten. Det føre til sløsing med tid og strøm. Tørking i tørketrommel bare ved lav temperatur. Kontroller ALLTID at filteret er rent før en tørkesyklus startes. Bør IKKE tørkes i tørketrommel. B) Etter mengde og tykkelse Når tøymengden er større enn kapasiteten til tørketrommelen, skill tøyet etter tykkelse (f.eks. håndklær fra tynt undertøy). C) Etter type stoff Bomull/lin: Håndklær, jerseystoff, sengetøy og duker. Syntetiske stoffer: Bluser, skjorter, overaller osv. som er produsert i polyester eller polyamid, samt blandinger av bomull og syntetiske stoffer. Legg ALDRI dryppvått tøy i tørketrommelen. Dette kan føre til skader på maskinen. Kontroller ALLTID at dekslene er montert på de to ubrukte luftutløpene. Dette vil sikre optimal tørkeeffekt.

05651114.qxd 24-05-02 13:53 Page 96 NORSK Åpne døren Trykk på knappen for å åpne døren (fig. 3). Døren kan også åpnes ved å trykke på den (fig. 4). Dette er en sikkerhetsfunksjon som skal hindre at småbarn blir innestengt i trommelen. Filter VIKTIG: For at tørketrommelen fortsatt skal fungere effektivt bør du kontrollere at lofilteret er rent før hver tørkesyklus.

2. Åpne filteret som vist (fig. 6).

Når du skal starte tørketrommelen igjen, lukker du døren og trykker på knappen ON (PÅ) (modell TVX33) eller på knappen START (modell TVE43).

3. Fjern loet forsiktig med en myk børste eller med

4. Knepp filteret sammen og skyv det tilbake på

NÅR TØRKETROMMELEN ER I

DØREN VÆRE SVÆRT VARME. Indikator for filtervedlikehold Lyser når filteret trenger rengjøring. Hvis det vaskede tøyet ikke tørker i tørketrommelen, kontroller at filteret ikke er tett. Indikatoren vil også lyse når ventilasjonsslangen er blokkert eller bøyd.

HUSK: I løpet av de 10 siste minuttene tørkes tøyet alltid i kald luft. Tørkeguide for modell TVE43 Program

Tørkeguide Knusktørt Ekstra tørt Skaptørt Stryketørt Middels tørt Fuktig For ømfintlig tøy velger du knappen LOW HEAT SETTING (Lav varmeinnstilling) for alle tørkeprogrammer. Dermed reduseres tørketemperaturen, slik at tøyet ikke tar skade.

1. DOOR OPEN-knapp – trykk på denne knappen for å åpne døren. (Se avsnittet Åpne døren.)

2. ON-knapp og -indikator – trykk på knappen for å slå på maskinen – indikatorlampen vil da lyse.

3. HEAT SETTING-knapp – trykk på denne knappen for å redusere varmenivået for ømfintlige artikler,

trykk på nytt for å velge høy temperatur igjen. HØY Varmevalg LAV Varmevalg

4. DRYING TIME-velger – brukes til å angi tørketiden eller et alternativ for behandling før stryking (a).

5. FILTER CARE-indikatoren lyser når filteret trenger rengjøring.

1. Åpne døren og legg tøyet i trommelen.

Kontroller at tøyet ikke hindrer lukking av døren.

2. Hvis du tørker ømfintlige artikler, trykk på

knappen HEAT SETTING (VARMEVALG) for å redusere varmenivået. Trykk på knappen igjen når tørkingen er fullført, slik at du velger høy temperatur igjen. HØY Varmevalg LAV Varmevalg

3. Drei DRYING TIME-velgeren inntil

varigheten på den påkrevde tørketiden står rett overfor symbolet ●.

6. Tøyet tørkes ved at det roteres i termostatisk

kontrollert, varm luft. De siste 10 minuttene brukes det kald luft for å redusere krølling og avkjøle tøyet slik at det kan håndteres.

7. Når programmet er helt ferdig, vil trommelen

slutte å rotere og velgeren vil peke på symbolet ●. Åpne døren og ta ut tøyet. ADVARSEL!

TØYET KAN VÆRE SVÆRT VARMT.

8. Rengjør filteret etter hver tørkesyklus for å

sikre at tørketrommelen fungerer så effektivt som mulig. (Se avsnittet Filter.) PRE-IRONING-innstillingen som vises av symbolet på DRYING TIME-velgeren, aktiverer funksjonen for tøymykning og fjerning av krøller. Tørketrommelen vil da varme opp tøyet i 8 minutter fulgt av en avkjølingsperiode på 2 minutter. Dette er særlig egnet for tøy som har blitt liggende en stund før stryking finner sted, f.eks. i en tøykurv. Tøyet kan også bli stivt når det tørkes ute på en klessnor eller inne på f.eks. en radiator. Med PRE-IRONING-prosessen reduseres krøllene og det blir raskere og enklere å stryke tøyet.

4. Lukk døren forsiktig ved å presse den sakte inn

inntil du hører den ‘klikke’ igjen.

5. Trykk på knappen ON (PÅ). Indikatorlampen

vil da lyse, og deretter starter tørkesyklusen.

1. DOOR OPEN-knapp – trykk på denne knappen for å åpne døren. (Se avsnittet Åpne døren.)

2. ON/OFF-knapp og -indikator – trykk på knappen for å slå på maskinen – indikatorlampen vil da lyse.

Trykk på nytt for å slå av maskinen – indikatorlampen vil da slukkes.

3. HEAT SETTING-knapp – trykk på denne knappen for å redusere varmenivået for ømfintlige artikler,

trykk på nytt for å velge høy temperatur igjen. Denne funksjonen er tilgjengelig på alle programmer. HØY Varmevalg LAV Varmevalg

ALARM OFF-knapp – trykk på denne knappen for å slå av alarmen. DIGITAL DISPLAY viser antall timer forsinkelse som gjenstår når START DELAY er valgt. PROGRAM-velger – brukes til å velge tørkeprogram. FILTER CARE-indikator – lyser når filteret trenger rengjøring. COOLING-indikator – lyser når tørkesyklusen er i avkjølingsperioden. HEATING-indikator – lyser når tørkesyklusen er i oppvarmingsperioden. START-knapp – trykk på denne knappen for å starte tørkesyklusen. START DELAY-knapp – trykk på denne knappen for å forsinke starten av tørkesyklusen med opptil 9 timer.

1. Åpne døren og legg tøyet i trommelen.

Kontroller at tøyet ikke hindrer lukking av døren.

2. Lukk døren forsiktig ved å presse den sakte inn

inntil du hører den ‘klikke’ igjen.

3. Trykk på ON/OFF-knappen for å slå på

tørketrommelen. Indikatorlampen vil da lyse.

4. Drei PROGRAM-velgeren til det ønskede

tørkeprogrammet: Lufting Behandling før stryking Hvis du for eksempel tørker bomullstøy og ønsker at det skal være passe tørt for stryking, velger du alternativet for stryketørt tøy. Innstillingen for behandling FØR STRYKING (PRE-IRONING) som er vist med symbolet på PROGRAM-velgeren, aktiverer funksjonen for tøymykning og fjerning av krøller. Tørketrommelen vil da varme opp tøyet i 9 minutter fulgt av en avkjølingsperiode på 3 minutter. Dette er særlig egnet for tøy som har blitt liggende en stund før stryking finner sted, f.eks. i en tøykurv. Tøyet kan også bli stivt når det tørkes ute på en klessnor eller inne på f.eks. en radiator. Med PRE-IRONINGprosessen reduseres krøllene og det blir raskere og enklere å stryke tøyet.

5. Hvis du tørker ømfintlige artikler med det

‘tidsstyrte’ programmet, trykker du på HEAT SETTING-knappen for å redusere varmenivået. Trykk på knappen igjen når tørkingen er fullført, slik at du velger høy temperatur igjen. HØY Varmevalg LAV Varmevalg

6. Trykk på START-knappen. Tørketrommelen

starter da automatisk og HEATINGindikatoren vil lyse. Tørkesensor En sensor vil registrere når tøyet et tørt. Deretter vil tørkesyklusen gå over i avkjølingsperioden, og COOLING-indikatoren vil lyse. Etter 10 minutters avkjøling vil trommelen stoppe automatisk. Merknad: (i) Sensoren vil kanskje ikke registrere en liten tøymengde med små artikler. For små tøymengder og enkeltartikler eller forhåndstørket tøy med lavt fuktighetsinnhold bør du bruke de tidsstyrte programmene. Still inn programmet på 30 til 75 minutter, avhengig av størrelsen på tøymengden og hvilken tørkegrad som kreves, og velg høy aller lav varme avhengig av tekstiltypen. Hvis du ikke velger en slik innstilling, vil tørketrommelen bare gå i 10 minutter før den går over i avkjølingsfasen. (ii) Hvis sensoren ikke fungerer, for eksempel når en tøymengde er for stor eller for våt til tørking i tørketrommel, vil tørketrommelen automatisk gå over i avkjølingsperioden etter 180 minutter. Tørketrommelen kan stilles inn slik at den starter opptil 9 timer etter at et program er valgt. Når du skal stille inn tidsforsinkelsen, trykker du gjentatte ganger på START DELAYknappen inntil den ønskede forsinkelsen (vist i timer) vises på displayet, og deretter trykker du på START-knappen. Displayet vil da blinke. For hver time som går, vil tallet som vises på displayet, reduseres. Når tallet på displayet skifter til 0, starter tørketrommelen. Forsinkelsen kan når som helst endres ved å trykke på knappen inntil det vises et nytt tall på displayet.

Hvis det er brudd i strømtilførselen, vil den innstilte forsinkelsen gå tapt, og den må da stilles inn på nytt når strømmen er tilbake. Hvis du vil slå av alarmen som lyder ved slutten av hver tørkesyklus, trykker du på ALARM OFF-knappen. Tøyet tørkes ved at det roteres i termostatisk kontrollert, varm luft. De siste 10 minuttene brukes det kald luft for å redusere krølling og avkjøle tøyet slik at det kan håndteres. I løpet av denne tiden vil COOLING-indikatoren lyse. Når programmet er helt ferdig, vil trommelen slutte å rotere. Velgeren vil fortsatt stå i posisjonen for det valgte programmet. COOLING-indikatoren vil blinke og alarmen vil lyde. Åpne døren og ta ut tøyet. ADVARSEL!

TØYET KAN VÆRE SVÆRT VARMT. Hvis tøyet ikke fjernes fra tørketrommelen ved slutten av tørkesyklusen, aktiveres en funksjon som forhindrer krølling av tøyet. Hvert 15. minutt vil trommelen rotere tøyet i 5 sekunder, og alarmen vil lyde. Denne prosessen gjentas inntil funksjonen deaktiveres ved at døren åpnes. COOLING-indikatoren fortsetter å blinke så lenge funksjonen som forhindrer krølling av tøyet, er aktivert.

11. Rengjør filteret etter hver tørkesyklus for å

sikre at tørketrommelen fungerer så effektivt som mulig. (Se avsnittet Filter.)

Rengjøring av tørketrommelen VIKTIG: Slå alltid av og ta ut støpselet fra kontakten før du rengjør maskinen. Rengjør filteret etter hver gang du har tørket tøy. Når du har brukt maskinen, bør du tørke av innsiden av trommelen og døren og la døren stå åpen en stund slik at luftsirkulasjonen kan tørke den. Tørk utsiden av maskinen og døren med en myk klut. IKKE BRUK skrubber eller rengjøringsmidler med slipemidler. Hvis du vil unngå at døren henger, bør du regelmessig rengjøre dørpakningen med rensepasta uten slipemidler. Tekniske spesifikasjoner Trommelens kapasitet 115 liter Maksimal tøymengde 6 kg Høyde 85 cm Bredde 60 cm Dybde 60 cm Merke for energimessig yteevne Merknad: For elektriske data, se etiketten på fronten av maskinens kabinett (med døren åpen). 05651114.qxd 24-05-02 13:53 Page 103 NORSK Feilsøking Hvis tørketrommelen ikke fungerer slik den skal, sjekk følgende punkter før du ringer en servicetekniker. Indikatorlampen for filtervedlikehold lyser ● Trenger filteret rengjøring? Gå til side 96. ● Er ventilasjonsslangen bøyd eller blokkert? Gå til side 94. Tørketiden er for lang eller tøyet blir ikke tørt nok: Trommellampen lyser ikke ● Har du valgt riktig tørketid og -program? Gå til side 97. ● Pæren i trommellampen kan skiftes ved å skru av glassdekselet og skru ut pæren. Det skal brukes en pære av typen E14 (10 W, 240 V). ● Var tøyet for vått? Var tøyet grundig vridd eller sentrifugert? ● Trenger filteret rengjøring? Gå til side 96. ● Er det fylt for mye tøy i tørketrommelen? Gå til side 95. ● Er ventilasjonsslangen bøyd eller blokkert? Gå til side 94. ● Er tøymengden for liten? Gå til side 101. ● Er HEAT SETTING-knappen fortsatt aktivert fra en tidligere tørkesyklus? Gå til side 98/100. Tørketrommelen fungerer ikke: ● Fungerer strømtilførselen til tørketrommelen? Kontroller uttaket ved å bruke en annen enhet, f.eks. en bordlampe. ● Er støpselet satt skikkelig inn i strømuttaket? ● Er det strømbrudd? Hvis strømkabelen til denne maskinen er skadet, må den skiftes ut med en spesialkabel som kun er tilgjengelig fra Hoover Service eller en autorisert Hoover-forhandler. Hvis du fremdeles har problemer med tørketrommelen etter at du har fullført alle de anbefalte kontrollene, vennligst ring Hoover Service for å få hjelp. De kan muligens hjelpe deg på telefonen og eventuelt gi deg en avtale om besøk av en tekniker i henhold til garantivilkårene for maskinen. Hvis noe av det følgende er tilfellet for maskinen din, må du kanskje betale en avgift: ● Maskinen er i orden. ● Maskinen er ikke installert i samsvar installasjonsinstruksjonene. ● Maskinen er brukt på feil måte. ● Har sikringen gått? ● Er døren helt lukket? Gå til side 99/101. ● Er tørketrommelen slått på, både med strømtilførselen og på selve maskinen? Gå til side 98/100. ● Har du valgt en tørketid eller et tørkeprogram? Gå til side 98/100. ● På TVE43: Har du trykket på START-knappen for å starte programmet? Gå til side 101. ● På TVE43: Har START DELAY-alternativet blitt angitt, og er det enda tid igjen av den angitte forsinkelsen? Gå til side 101. ● Modell TVX33: Har du trykket på ONknappen etter at døren ble åpnet? Gå til side 96. ● Modell TVE43: Har du trykket på STARTknappen etter at døren ble åpnet? Gå til side 96.

05651114.qxd 24-05-02 13:53 Page 104 NORSK Service og reservedeler Det er viktig for oss at De har stor glede av Deres HOOVER produkt mange år. Derfor anbefaler vi Dem å benytte originale HOOVER reservedeler og la servicen utføres at HOOVERs serviceavdeling. HOOVER SERVICE: Apparatservice Grorudveien 55 N-0976 Oslo Telefon: 22 25 85 50 Telefax: 22 25 87 11 Garantibetingelser Det ydes 1 års garanti på fabrikasjons-/ materialefeil eller mangel på produktet. Garantien omfatter materialeomkostninger, arbeid og eventuel kjøring, og servicen skal utføres av HOOVER Service. Hvis våre undersøgelser viser at det ikke er feil eller mangler på produktet, må kjøperen betale for denne kontroll. HOOVER påtar seg intet ansvar for kjøperens tap, som følge av feil eller mangler og heller ikke for driftstap. Garantien dekker ikke såfremt produktet er feilbetjent i henhold til bruksanvisning eller misliholdt.
