BRUKSANVISNING EBM 18321 X HOTPOINT

KOMBINERT KJØLE-/ FRYSESKAP Innhold Bruksanvisning, 3 Teknisk assistanse, 7 Beskrivelse av apparatet, 14 Ombytting av døråpning,15 Installasjon, 66 Ekstrautstyr, 66 Oppstart og bruk, 67 Hvordan vedlikeholde og ta vare på skapet, 68 Forholdsregler og gode råd, 68 Feil og løsninger, 69

Bruk aldri teknikere uten offentlig godkjenning, og si alltid nei til reparasjoner med deler som ikke er originale.

Mielőtt szerelőhöz fordulna: • Ellenőrizze, hogy a hibát nem tudja-e elhárítani (lásd Hibaelhárítás). • Ha, minden ellenőrzés ellenére, a készülék nem működik és a hiba továbbra is fennáll, hívja a legközelebbi Márkaszervizet.

Før du kontakter Teknisk assistanse: • Kontroller om feilen kan løses på egen hånd (se Feil og løsninger). • Dersom man til tross for alle kontroller ikke får apparatet til å fungere og feilen fortsatt er tilstede, må dere kontakte nærmeste senter for teknisk assistanse.

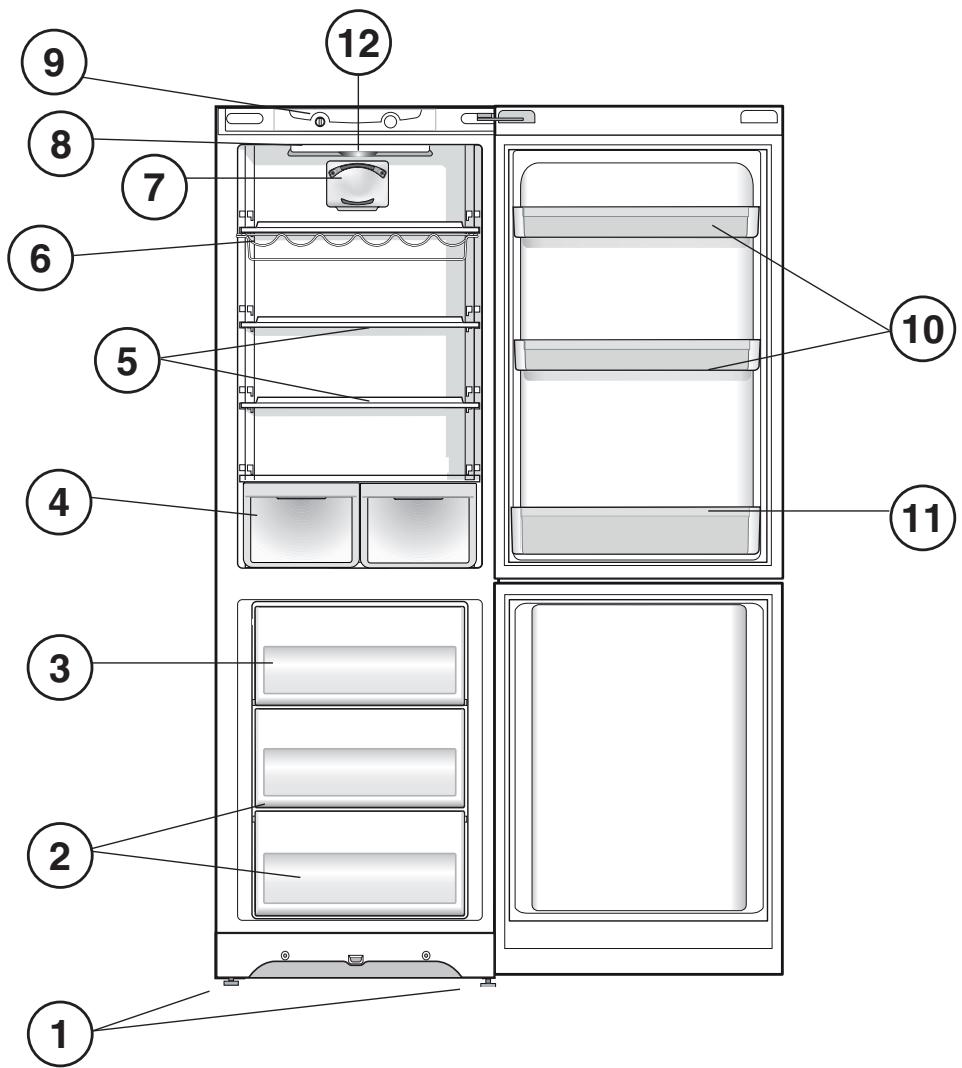

Beskrivelse av apparatet Oversikt Bruksanvisningen gjelder flere modeller slik at det er mulig at figuren inneholder detaljer som er forskjellig fra det apparatet man har anskaffet. Beskrivelsen av de mer komplekse enhetene finner man på de følgende sidene. 1 FOT for nivåregulering 2 Rommet OPPBEVARING* 3 Rommet INNFRYSING og OPPBEVARING* 4 Skuffen FRUKT og GRØNNSAKER 5 HYLLE* 6 WINE RACK* 7 PURE WIND* 8 Lyspære (se Vedlikehold) 9 Bryteren for TEMPERATURREGULERING 10 Uttrekkbar hylle SMÅTING-HOLDER* 11 Hylle FLASKER 12 ACTIVE OXIGEN*

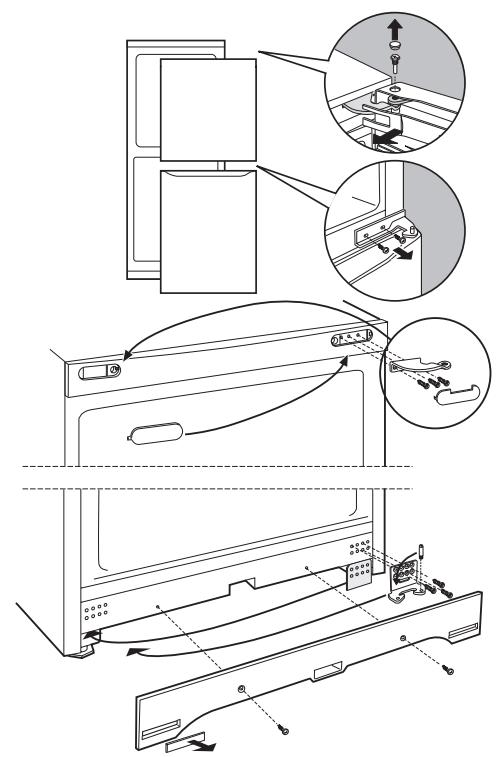

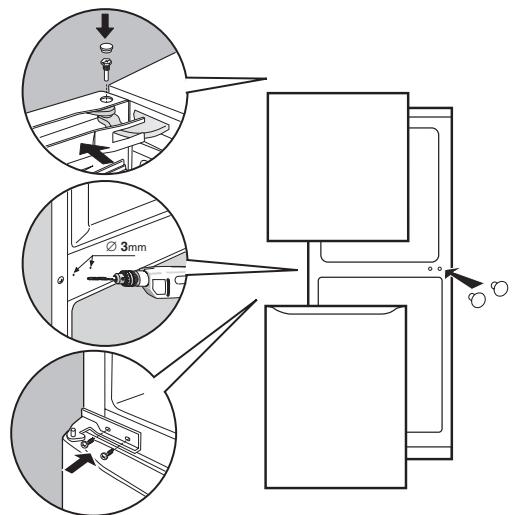

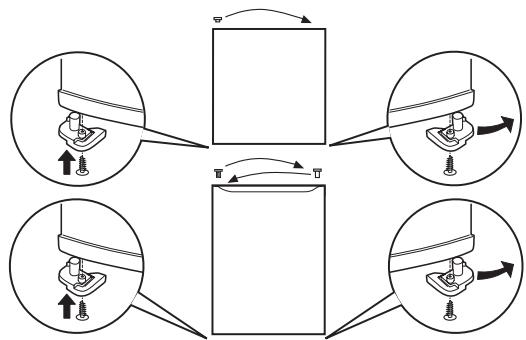

Ombytting av døråpning * Kun på enkelte modeller.

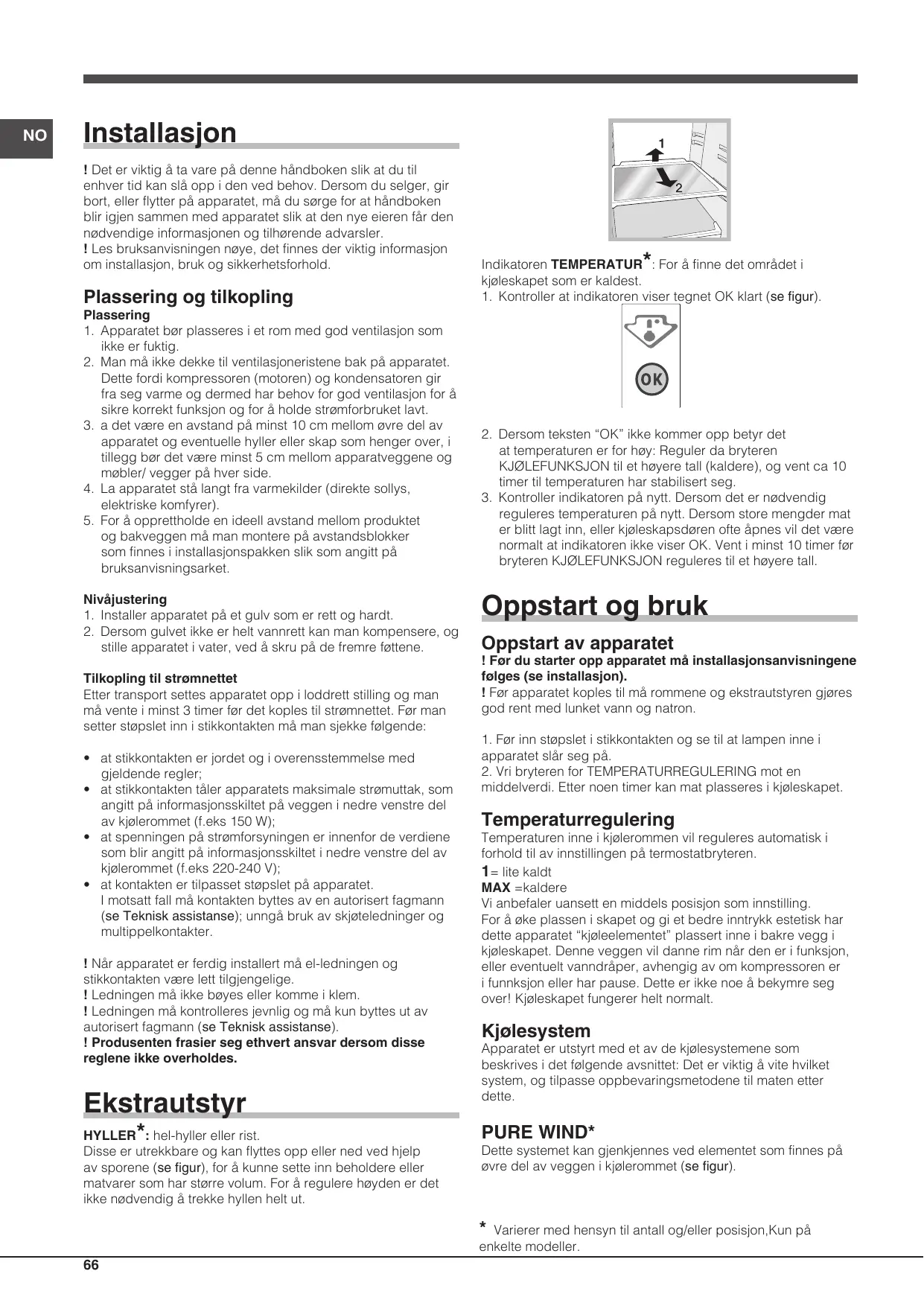

SK NO Installasjon ! Det er viktig å ta vare på denne håndboken slik at du til enhver tid kan slå opp i den ved behov. Dersom du selger, gir bort, eller flytter på apparatet, må du sørge for at håndboken blir igjen sammen med apparatet slik at den nye eieren får den nødvendige informasjonen og tilhørende advarsler. ! Les bruksanvisningen nøye, det finnes der viktig informasjon om installasjon, bruk og sikkerhetsforhold.

Plassering og tilkopling

Plassering 1. Apparatet bør plasseres i et rom med god ventilasjon som ikke er fuktig. 2. Man må ikke dekke til ventilasjoneristene bak på apparatet. Dette fordi kompressoren (motoren) og kondensatoren gir fra seg varme og dermed har behov for god ventilasjon for å sikre korrekt funksjon og for å holde strømforbruket lavt. 3. a det være en avstand på minst 10 cm mellom øvre del av apparatet og eventuelle hyller eller skap som henger over, i tillegg bør det være minst 5 cm mellom apparatveggene og møbler/ vegger på hver side. 4. La apparatet stå langt fra varmekilder (direkte sollys, elektriske komfyrer). 5. For å opprettholde en ideell avstand mellom produktet og bakveggen må man montere på avstandsblokker som finnes i installasjonspakken slik som angitt på bruksanvisningsarket. Nivåjustering 1. Installer apparatet på et gulv som er rett og hardt. 2. Dersom gulvet ikke er helt vannrett kan man kompensere, og stille apparatet i vater, ved å skru på de fremre føttene. Tilkopling til strømnettet Etter transport settes apparatet opp i loddrett stilling og man må vente i minst 3 timer før det koples til strømnettet. Før man setter støpslet inn i stikkontakten må man sjekke følgende: • at stikkontakten er jordet og i overensstemmelse med gjeldende regler; • at stikkontakten tåler apparatets maksimale strømuttak, som angitt på informasjonsskiltet på veggen i nedre venstre del av kjølerommet (f.eks 150 W); • at spenningen på strømforsyningen er innenfor de verdiene som blir angitt på informasjonsskiltet i nedre venstre del av kjølerommet (f.eks 220-240 V); • at kontakten er tilpasset støpslet på apparatet. I motsatt fall må kontakten byttes av en autorisert fagmann (se Teknisk assistanse); unngå bruk av skjøteledninger og multippelkontakter. ! Når apparatet er ferdig installert må el-ledningen og stikkontakten være lett tilgjengelige. ! Ledningen må ikke bøyes eller komme i klem. ! Ledningen må kontrolleres jevnlig og må kun byttes ut av autorisert fagmann (se Teknisk assistanse). ! Produsenten frasier seg ethvert ansvar dersom disse reglene ikke overholdes.

HYLLER : hel-hyller eller rist. Disse er utrekkbare og kan flyttes opp eller ned ved hjelp av sporene (se figur), for å kunne sette inn beholdere eller matvarer som har større volum. For å regulere høyden er det ikke nødvendig å trekke hyllen helt ut.

Indikatoren TEMPERATUR : For å finne det området i kjøleskapet som er kaldest. 1. Kontroller at indikatoren viser tegnet OK klart (se figur).

2. Dersom teksten “OK” ikke kommer opp betyr det at temperaturen er for høy: Reguler da bryteren KJØLEFUNKSJON til et høyere tall (kaldere), og vent ca 10 timer til temperaturen har stabilisert seg. 3. Kontroller indikatoren på nytt. Dersom det er nødvendig reguleres temperaturen på nytt. Dersom store mengder mat er blitt lagt inn, eller kjøleskapsdøren ofte åpnes vil det være normalt at indikatoren ikke viser OK. Vent i minst 10 timer før bryteren KJØLEFUNKSJON reguleres til et høyere tall.

Oppstart og bruk Oppstart av apparatet

! Før du starter opp apparatet må installasjonsanvisningene følges (se installasjon). ! Før apparatet koples til må rommene og ekstrautstyren gjøres god rent med lunket vann og natron. 1. Før inn støpslet i stikkontakten og se til at lampen inne i apparatet slår seg på. 2. Vri bryteren for TEMPERATURREGULERING mot en middelverdi. Etter noen timer kan mat plasseres i kjøleskapet.

Temperaturregulering

Temperaturen inne i kjølerommen vil reguleres automatisk i forhold til av innstillingen på termostatbryteren. 1= lite kaldt MAX =kaldere Vi anbefaler uansett en middels posisjon som innstilling. For å øke plassen i skapet og gi et bedre inntrykk estetisk har dette apparatet “kjøleelementet” plassert inne i bakre vegg i kjøleskapet. Denne veggen vil danne rim når den er i funksjon, eller eventuelt vanndråper, avhengig av om kompressoren er i funnksjon eller har pause. Dette er ikke noe å bekymre seg over! Kjøleskapet fungerer helt normalt.

Apparatet er utstyrt med et av de kjølesystemene som beskrives i det følgende avsnittet: Det er viktig å vite hvilket system, og tilpasse oppbevaringsmetodene til maten etter dette.

Dette systemet kan gjenkjennes ved elementet som finnes på øvre del av veggen i kjølerommet (se figur).

* Varierer med hensyn til antall og/eller posisjon,Kun på enkelte modeller.

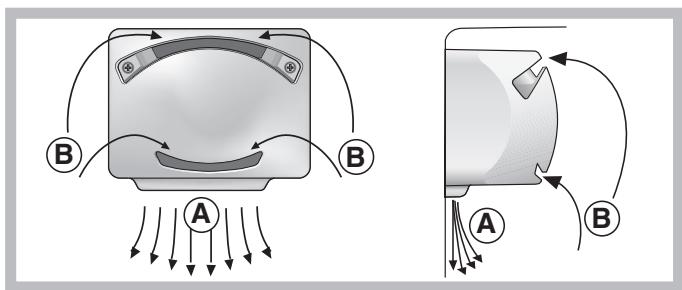

NO B B A A B Aircooler-systemet gir glimrende oppbevaring av mat fordi det raskt tilbakefører temperaturen etter at døren er blitt åpnet, og sørger for at temperaturen blir jevnt fordelt: Luften som blåses inn (A) kjøles ned når den kommer i kontakt med den kalde veggen, mens den varmere luften (B) blir sugd ut (se figur).

Modellene uten Aircooler-systemet har kjøleelementet i indre bakre del av kjølerommet. Denne veggen vil være dekket av rim eller vanndråper, avhengig av om kompressoren er i funksjon eller har pause: Begge deler er helt normalt. Dersom man stiller inn bryteren TEMPERATURREGULERING til høye tallverdier, med store mengder matvarer og en høy romtemperatur, kan apparatet bli satt kontinuerlig i funksjon og dermed føre til overdreven riming og høyt strømforbruk. Dette unngås ved å justere kjølefunksjonen til en lavere verdi (det vil da utføres en automatisk avriming). I statiske apparater vil luften sirkulere på naturlig måte. Den kalde luften vil synke ned fordi den er tyngre. Slik kan du organisere matvarene:

Rent kjøtt eller fisk Ferske oster Ferdiglaget mat Kjøttpålegg, mykt brød til toast, sjokolade Frukt og grønnsaker Egg Smør og margarin Flasker, drikkevarer, melk

Når “Active Oxigen”-funksjonen er aktivert, sender den ut oson i sykluser (som gjentas inntil funksjonen deaktiveres), samtidig som den grønne LED-lampen på anordningen inne i kjøleskapet tennes. Deretter kommer en syklus med standby (uten at den sender ut oson) som vises av at den blå LED-lampen tennes. Easy Ice * Den doble baljen er prosjektert for å utnytte plassen i fryseren maksimalt og for at isen skal være tilgjengelig hurtig og enkelt. Baljene kan plasseres oppi hverandre eller de kan fylles opp og brukes hver for seg. Dessuten gjør det spesielle hektesystemet Easy Ice en særs fleksibel løsning, da det er mulig å plassere den både til høyre og til venstre i de første skuffene.

Plassering i kjøleskapet Over skuffene for frukt og grønnsaker Over skuffene for frukt og grønnsaker Hvor som helst på hyllene Hvor som helst på hyllene I skuffene for frukt og grønnsaker I hyllen beregnet på flasker I hyllen beregnet på flasker I hyllen beregnet på flasker

ACTIVE OXIGEN* Denne anordningen frigir ozonmolekyler inne i kjøleskapet. Ozon er et stoff som finnes i naturen, og som er i stand til å angripe bakterier og mikroorganismer. Dette gjør at de formerer seg langsommere, og hindrer dårlig lukt. Definerer automatisk osonmengden som er nødvendig for å holde matvarenes friske lenger, fjerne dårlige lukt og hindre bakterieutvikling. Det kan hende at man kjenner en svak karakteristisk lukt inne i kjøleskapet. Dette er den samme lukten som noen ganger følger med tordenvær, nettopp på grunn av ozonet som dannes av lynutladningene. Dette er helt normalt. Mengden som anordningen produserer er meget liten, og nedbrytes hurtig pga. den antibakterielle virkningen. Anordningen aktiveres ved å trykke på knappen på lokket til anordningen (kjøleskapet).

Beste mulig bruk av kjøleskapet

• For regulering av temperaturen bruker man bryteren TEMPERATURREGULERING (se Beskrivelse). • Legg kun inn kalde varer eller varer som er såvidt lunkne, aldri varm mat (se Forholdsregler og gode råd). • Husk at tilberedt mat ikke holder seg lengre enn ukokt mat. • Ikke sett inn væsker i åpne beholdere uten lokk: Dette vil øke fuktigheten i skapet og føre til at det danner seg kondens. Mathygiene 1. Etter innkjøpet av matvarene, fjern all utvendig innpakning av papir/papp eller annet som kan føre til at det kommer bakterier eller skitt inn i kjøleskapet. 2. Beskytt matvarene, spesielt de som er lett fordervelige og de med sterk lukt, slik at disse ikke kommer i kontakt med hverandre. På denne måten unngås både muligheten for smitting av basiller/bakterier og spredningen av spesielle lukter i kjøleskapet. 3. Plasser matvarene slik at luften kan sirkulere fritt blant dem. 4. Hold kjøleskapet rent innvendig. Ikke bruk oksiderende eller slipende produkter. 5. Matvarer som er utgått på datoen må fjernes fra kjøleskapet. 6. For en riktig oppbevaring må lett fordervelige matvarer (kremoster, rå fisk, kjøtt, osv.) plasseres i den kaldeste delen, dvs. over grønnsakskuffene hvor temperaturindikatoren er plassert.

Slik bruker man fryseskapet på best mulig måte • Unngå ny innfrysing av matvarer som holder på å tine opp eller er opptint, slike matvarer må lages til og brukes (innen 24 timer).

* Varierer med hensyn til antall og/eller posisjon,Kun på enkelte modeller.

• Ferske matvarer som skal fryses ned må ikke legges inntil matvarer som allerede er nedfryst, disse må legges på risten i fryserommet, og hvis mulig i kontakt med veggene (bak eller på sidene), der temperaturen er under -18°C og garanterer en god innfrysingshastighet. • Flasker med væske inni som er hermetisk lukket eller har kork på, må ikke plasser fryseren, fordi de kan sprenges. • Maksimumsmengden med mat er angitt på informasjonsskiltet om appratets egenskaper som finnes nede til venstre i kjølerommet (for eksempel: Kg/24h 4). • For å få bedre plass i fryserommet er det mulig å ta alle skuffene ut (bortsett fra den nederste), og legge matvarene direkte på avdampingsplatene. ! Under innfrysingen må man unngå å åpne døren. ! Dersom det oppstår strømbrudd eller feil må ikke døren til fryseskapet åpnes. På denne måten vil frysevarene holdes nedfrosset uten endringer i ca 9-14 timer. ! Dersom romtemperaturen i lengre perioder blir værende under 14°C, vil man ikke oppnå de temperaturene som er nødvendig for langtidsoppbevaring i fryserommet, og mulig oppbevaringstid vil dermed reduseres i lengde.

Hvordan vedlikeholde og ta vare på skapet Kople fra strømtilførselen

Under rengjøring og vedlikehold er det nødvendig å kople apparatet fra el-nettet ved å trekke støpslet ut fra stikkontakten. Det er ikke tilstrekkelig å vri bryteren for temperaturregulering i posisjonen OFF (avslått apparat), for å fjerne all elektrisk kontakt.

Avriming av kjøleskapet Kjøleskapet er utstyrt med en automatisk avrimingsmekanisme: Vannet blir ført mot bakre vegg gjennom en spesiell utløpsåpning (se figur), der varmen som skapes av kompressoren eår vannet til å fordampe. Det eneste inngrepet som må utføres med jevne mellomrom er rengjøring av utløpshullet slik at vannet kan renne fritt. Avriming av fryseskapet Dersom rimlaget sblit tykkere enn 5 mm må man utføre manuell avriming: 1. Vri bryteren for TEMPERATURREGULERING i stillingen OFF 2. Pakk inn frysevarene i papir og plasser dem på et kjølig sted 3. La døren stå åpen helt til rimet er helt smeltet. Denne operasjonen kan forenkles ved å plassere en beholder med lunket vann i fryserommet. 4. Noen apparater er utstyrt med DRAIN-SYSTEMET for å føre vannet til utsiden av skapet. La vannet renne inn i en beholder (se figur). 5. Gjør rent og tørk godt fryserommet før apparatet slå på igjen.

Rengjøring av apparatet

• De ytre veggene, de indre veggene og gummipakningene kan gjøres rene med en klut vriss opp i lunket vann og natron eller nøytral såpe. Unngå bruk av løsemidler, skuremidler, klorin og ammoniakk. • Det ekstrautstyret som kan tas ut kan vaskes i varmt vann og såpe eller oppvaskmiddel. Skyll og tørk nøye etterpå. • Baksiden av apparatet har en tendens til å samle støv, dette kan fjernes ved å støvsuge forsiktig med støvsugerens smale munnstykke og middels styrke. Dett gjøres med apparatet avslått.

Unngå mugg og vond luk

• Apparatet er fremstilt av hygieniske materialer som ikke trekker til seg lukt. For å vedlikeholde denne egenskapen er det nødvendig å beskytte matvarene godt i lukkede beholdere. Dette forbygger også flekker. • Dersom appratet skal slås av for en lengre periode bør man gjøre rent på innsiden og la dørene stå åpne.

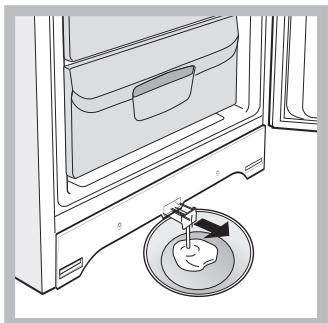

Avriming av apparatet

! Følg anvisningene under. Forsøk ikke gjøre prosessen raskere ved bruk av andre redskaper enn den medfølgende skrapen, fordi dette kan skade kjølekretsen.

6. Før man fører mat inn i frysedelen må man la det gå minst 2 timer for å gjenopprette ideelle forhold for oppbevaring.

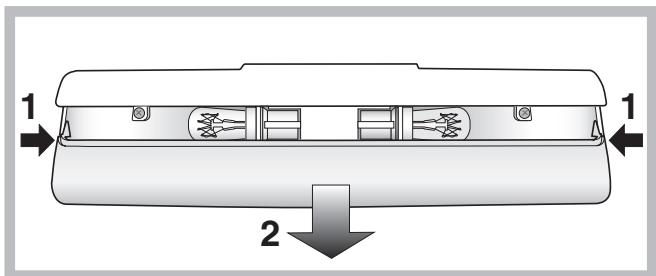

For å bytte ut lyspæren som lyser opp kjøledelen må man først trekke ut støpslet fra stikkontakten. Følg deretter anvisningene under. Få tilgang til lyspæren ved å fjerne dekslet, som vist i figuren. Bytt ut med en lyspære av samme type som det som er angitt på dekslet (15 W eller 25 W).

Forholdsregler og gode råd ! Apparatet er blitt utformet og utviklet i overensstemmelse med internasjonale sikkerhetsnormer. Disse advarslene blir gitt av sikkerhetshensyn og må leses nøye.

Dette apparatet e i overensstemmelse med følgende Direktiver fra det Europeiske fellesskapet: - 73/23/EEC av 19/02/73 (Lavspenning) og senere tillempinger; - 89/336/EEC av 03/05/89 (Elektromagnetisk kompatibilitet) og senere endringer; - 2002/96/CE.

• Apparatet er framstilt for privat bruk i hjemmet. • Apparatet må kun brukes til oppbevaring og nedfrysing av mat, det må kun brukes av voksne og i overensstemmelse med instruksjonene i denne håndboken. • Apparatet må ikke installeres ute, selv ikke på avskjermede steder fordi det kan bli svært farlig dersom apparatet blir utsatt for regn eller uvær. • Man må ikke berøre apparatet når man er barbeint, eller med våte eller fuktige hender eller føtter. • Unngå å berøre kjøleoverflatene på innsiden: Dette medfører fare for isbrenn og andre skader. • Unngå å trekke ut kontakten ved å dra i ledningen, ta i stedet tak i støpslet. • Det er nødvendig å trekke støpslet ut fra stikkontakten før man gjennomfører rengjøring eller vedlikehold. Det er ikke tilstrekkelig å vri bryteren TEMPERATURREGULERING i posisjonen OFF(avslått apparat) for å fjerne all elektrisk kontakt. • I tilfelle feilfunksjoner må man uansett unngå tilgang til de indre mekanismene i apparatet for å forsøke å reparere på egen hånd. • Ikke bruke skarpe eller spisse gjenstander eller elektriske apparater, hvis de ikke er va typen som anbefales av produsenten, inne i oppbevaringsboksene for frossen mat. • Unngå å ta iskuber rett fra fryseren inn i munnen. • Dette apparatet er ikke ment til å brukes av personer med reduserte fysiske eller mentale evner eller reduserte sanser, eller som ikke har erfaring eller kjennskap til hvordan produktet skal brukes, hvis de ikke da overvåkes eller læres opp i bruken av apparatet av en som er ansvarlig for deres sikkerhet. Barn bør overvåkes for å være sikre på at de ikke leker med apparatet.” • Emballasjen må ikke brukes til å leke med.

• Avsetting av emballasjematerialet: Man må følge lokale normer slik at emballasjemateriellet resirkuleres. • Det Europeisk direktiv 2002/96/EC Waste Eelectrical and Electronic Equipment (WEEE - Norsk hvitevare retur) i Norge, angående oppbevaring av elektrisk og elektronisk utstyr krever at gamle elektriske husholdningsapparater å utstyr ikke skal kastes blant vanlig søppel, men må kildesorteres. Gamle og defekte husholdningsapparater som skal kastes, må samles på ett sted til gjenvinning av de forskjellige materialene produktene er satt sammen av. Dette er for å spare miljøet og naturen. Søppeldunk med kryss over symbolet minner om påbudet og viktigheten av å levere inn alle hvitevare produktene til gjenvinning. Forbrukeren må selv kontakte den lokale instans/kommune eller butikk som selger store husholdningsprodukter for informasjon om hvor de skal levere inn defekte produkter til oppbevaring

Energisparing og respekt for miljøet

• Installer apparatet i et rom som er kjølig og har god utlufting, og beskytt den fra direkte sollys, unngå plassering nær varmekilder. • Når man setter inn eller tar ut mat må døren åpnes for så kort tid som mulig. Hver gang døren åpnes fører det til et betydelig forhøyet strømforbruk. • Unngå å fylle skapet for mye opp: For at maten skal holdes kald er det viktig at luften kan sirkulere fritt. Dersom luftsirkulasjonen hindres vil kompressoren arbeide kontinuerlig. • Unngå å sette inn varm mat. Dette vil heve temperaturen internt og tvinge kompressoren til å arbeide hardere, noe som medfører energisløsing. • Avrim apparatet dersom det danner seg is på innsiden (se Vedlikehold), et tykt islag gjør det vanskeligere å avgi kulde til maten og øker dermed energiforbruket. • Hold gummilistene hele og rene slik at de sitter godt fast rundt dørene, og ikke lar den kalde luften slippe.

Feil og løsninger Noen ganger kan det hende at apparatet ikke fungerer. Før man ringer og ber om teknisk assistanse (se Teknisk assistanse), bør man kontroller at det ikke dreier seg om et problem som lett kan løses, ved hjelp av følgende oversikt. Lyset inne i skapet slår seg ikke på. • Støpslet er ikke satt godt nok i kontakten, eller det mangler strøm i huset. Kjøleskapet og fryseskapet kjøler for lite ned. • Dørene ikke lukkes ordentlig eller pakningene er ødelagte. • Dørene åpnes veldig ofte. • Bryteren for TEMPERATURREGULERING er ikke i riktig stilling. • Kjøleskapet eller fryseren er for fulle. • Arbeidstemperaturen til produktet er lavere enn 14°C. Maten i kjøleskapet fryser. • Bryteren for TEMPERATURREGULERING er ikke i riktig stilling. • Matvarene berører bakveggen. AIR-ventilatoren beveger seg ikke • Kjøleskapedøren er åpen. • AIR-systemet vil automatisk aktiveres kun når dette er nødvendig for å gjenopprette optimale forhold inne i kjølerommet. Motoren er hele tiden i gang. • Døren er ikke godt lukket, eller den blir åpnet for ofte. • Romtemperaturen er meget høy. • Rimlaget er tykkere enn 2-3 mm (se Vedlikehold). Apparatet lager mye støy. • Apparatet er ikke blitt installert i vater (se Installasjon). • Apparatet er blitt installert mellom møbeler eller objekter som vibrere og lager lyd. • Kjølegassen lager en svak lyd også når kompressoren er avslått. Dette er ikke en feil, men helt normalt. Temperaturen på enkelte deler av kjøleskapet er høyere. • Høyere temperaturer er nødvendignfor å unngå at det dannes kondens i enkelte områder. Kjøleelementet i veggen bak kjølerommene er dekket av rim eller vanndråper. • Dette er en normal del av produktets funksjon. Det er vann i bunnen av kjøleskapet. • Avløpsåpningen er tilstoppet (se Vedlikehold).
