1. Produktkarakteristikker

• Passiv-infrarød nærvæersmelder for takmontering
• Rundt registreringsområde 360°, opptil ∅ 9 m (64 m²)
• Begrensning av registreringsområdet med klipsdeksler
• Automatisk nærværs- og lysnivåavhengig styring av belysning og klimaanlegg
• Egner seg for måling av blandet lys fra fluoriserende lamper (FL/PL/ESL), halogen-/glødelamper og LED-lamper
• Kanal A lys: relé, 230 V
• Drift med hel- eller halvautomatikk, kan omkobles
• Nominell lysstyrkeverdi kan stilles inn, innlæringsfunksjon
• Forkortelse av bryterforsinkelsen ved kort nærvær (korttidsnærvær)
• Tilkoblingsmulighet for pulsbrytere eller vippe-brytere for manuell betjening med automatisk gjenkjenning av taster/brytere
• Impulsfunksjon for trappebelysnings-tidsbryter
• Kanal H nærvær: relé, potensialfritt f.eks. for styring av klimaanlegg
• Justerbar innkoblings- og bryterforsinkelse
• Justerbar følsomhet for registrering
• Melderen leveres klar til bruk med forinnstilling
• Testdrift for kontroll av funksjon og registreringsområde

• Registreringsområdet kan utvides med master/slave- eller master/master-kobling, maks. 10 meldere kan kobles parallelt
  • Takinnbygging med innpussingsboks
• Kan monteres i tak med ramme for utenpålig-gende montering (ekstrautstyr)
• Bruker-fjernkontroll "theSenda S" (ekstrautstyr)
• Management-fjernkontroll "SendoPro" (ekstrautstyr)
• Installasjons-fjernkontroll "theSenda P" (ekstrautstyr)
• App-fjernkontroll "theSenda B" (ekstrautstyr) og tilhørende app "theSenda Plug" (iOS/Android)

2. Sikkerhet

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

• Arbeider på elektriske anlegg skal kun utføres i henhold til gjeldende elektrotekniske regler av elektrikere eller av opplærte personer under ledelse og oppsyn av en elektriker!
• Følg nasjonale sikkerhetsbestemmelsene for arbeider på elektriske anlegg! Før monteringen må ledningen kobles til spenningsfri tilstand!

- Apparatet er vedlikeholdsfritt. Hvis du åpner eller fører gjenstander av noe slag inn i apparatet, vil garantien bli ugyldig.

3. Tiltenkt bruk

Nærværsmelderen er ment for innendørs installasjon. Nærværsmelderen skal bare brukes til formål som er kontraktsmessig avtalt mellom produsenten og brukeren. Enhver annen bruk utover dette er å anse som ikke tiltenkt bruk. Produsenten er ikke ansvarlig for skader som følger av slik bruk.

4. Funksjon

Nærværsmelderen blir fortrinnsvis brukt i konto- rer, korridorer, ganger, trapper, toaletter, kjellere og garasjer, men kan også brukes privat for komforta- bel og energieffektiv styring av belysning og kli- maanlegg. Bryterkontakten "Lys" slår på lyset ved nærvær og utilstrekkelig lysstyrke, og av ved fravær eller tilstrekkelig lysstyrke. Lyset kan også slås på og av manuelt med pulsbrytere eller vippebrytere.

Bryterkontakten "Nærvær" styrer varme-, ventilas-jons- og klimasystemer. Kontakten lukker seg ved nærvær, en bryterforsinkelse medfører forsinket innkobling.

Funksjonsbeskrivelse

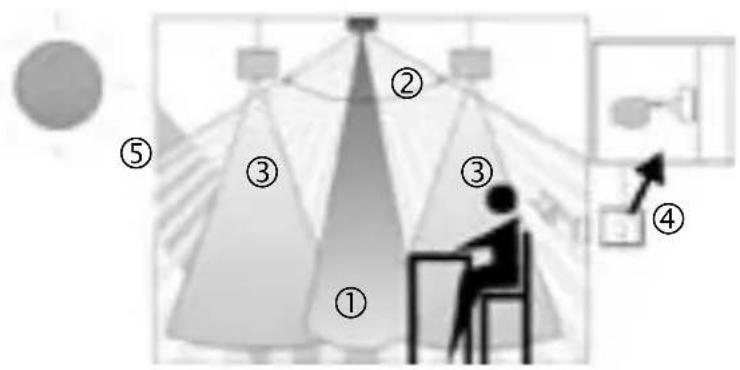

① Måling av blandingslys
② Nærværsregistrering
③ Kunstig lys
④ Pulsbryter for manuell styring av belysningen
⑤ Innfallende dagslys

Kanal A lys

Koblingsadferden styres av nærvær og lysstyrke. Bryterkontakten lukkes ved mørke og nærvær. Den åpnes med forsinkelse ved lysstyrke eller fravær.

Bryterforsinkelse

Bryterforsinkelsen muliggjør en forsinket utkobling av belysningen etter at rommet forlates. Bryterforsinkelse kan justeres i et område fra 10 s til 60 min. Hvis en person går inn i et rom uten andre personer, og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min (korttidsnærvær).

Betjening med taster

Belysningen kan til en hver tid betjenes manuelt med pulsbryter eller vippebryter. Dersom lyset slås på manuelt, vil det være på i minst 30 min så lenge det er personer til stede. Deretter slukkes det ved tilstrekkelig lysstyrke. Dersom rommet forlates (før denne tiden har utløpt), vil lyset kobles ut etter innstilt bryterforsinkelse. Dersom den kunstige belysningen slås av manuelt, vil belysningen forbli avslått så lenge det er personer til stede. Etter utløpt bryterforsinkelse vil belysningen igjen slås av og på automatisk.

Hel- eller halvautomatikk

Nærværsmelderen kan enten brukes til å styre belysningen helautomatisk for økt komfort eller halvautomatisk for økt strømsparing. Ved "helautomatisk" slås belysningen av og på automatisk. Ved "halvautomatisk" må belysningen alltid slås på manuelt. Utkobling av belysningen skjer alltid automatisk.

Impulsfunksjon

For å styre eksisterende trappebelysningstidsbrytere kan bryterforsinkelsen innstilles til impuls. Dermed vil det ved nærvær og mørke genereres en impuls hvert 10 sekund med 0,5 sekunders varighet på lysutgangen.

Kanal H nærvær

Kanalen H nærvær brukes til å styre klimaanlegg. Koblingsadferden til den potensialfrie kontakten påvirkes kun av nærvær, men ikke av lysstyrke. Dersom kontakten er lukket, så vil bryterforsinkelsen startes på nytt for hver registrerte bevegelse. Pulsbrytere eller vippebrytere har ingen påvirkning på kontakten.

Innkoblingsforsinkelse

Forsinket innkobling forhindrer at klimaanlegget kobles inn umiddelbart. Kontakten lukker seg først etter at innkoblingsforsinkelsen har løpt ut, så lenge det fortsatt blir registrert personer som er permanent til stede.

Bryterforsinkelse

Bryterforsinkelsen muliggjør en forsinket utkobling av klimaanlegg og systemer etter at rommet blir forlatt. Bryterforsinkelse kan justeres i et område fra 10 s til 120 min.

Det runde dekningsområdet til nærværsmelderen theRonda S dekker et midtre registreringsområde. Vær oppmerksom på at sittende personer registreres i områder med forskjellig størrelse. Anbefalt monteringshøyde er på 2 m–4 m. Ved større monteringshøyde blir følsomheten redusert. Videre øker størrelsen på og avstanden mellom de aktive og passive sonene til nærværsmelderen. Rekkevidden for registrering reduseres når temperaturen synker.

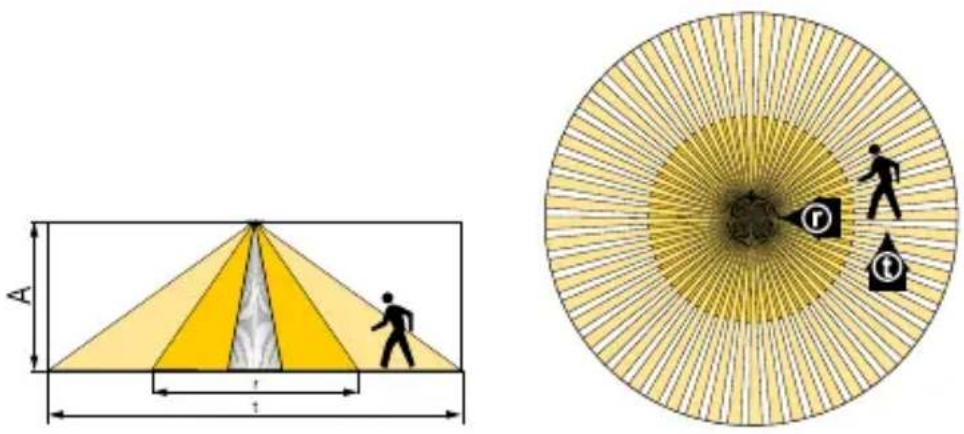

Sittende personer:

Nærværsmelderen reagerer meget følsomt på de minste bevegelser. Spesifikasjonene gjelder for svært små bevegelser i bordhøyde (ca. 0,80 m). F.o.m. en monteringshøyde på > 3 m blir registreringen mindre følsom. Det kreves tydeligere bevegelser for å oppnå en entydig registrering.

Alle spesifikasjonene er veiledende.

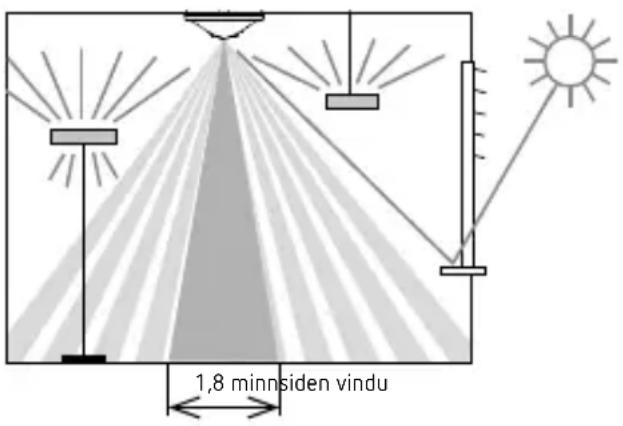

Lysstyrkemåling

Nærværsmelderen måler kunstig lys og dagslys som blir reflektert rett under melderen. Sonen for lysmåling danner et rektangel på ca. 1,8 x 3 m i bordhøyde. Monteringsstedet blir brukt som referanse for belysningsnivået. Direkte lysbestråling vil ha innvirkning på lysmålingen. Unngå å plassere gulvlamper eller hengende belysning rett under melderen. Dersom lysmålingen deaktiveres, kobles kanal A lys kun i henhold til nærvær (den nomi-nelle lysstyrkeverdien er satt til "Måling av" vha. fjernkontrollen).

Egnede lamper

Nærværsmelderen er konstruert for drift med flu- oriserende lamper, kompaktlysrørlamper, halogen- og glødepærelamper samt LED-lamper. Grunnet høy innkoblingsstrøm på EVG-er og LED-drivere er det begrensninger på det maksimale antallet som kan kobles. Som forebyggende tiltak ved store belastninger kan det brukes en ekstern sikring. Ved parallellkobling kan belastningen fordeles på flere master-enheter. Alle koblede laster må støydempes på forskriftsmessig måte.

6. Montering

Innpusset montering

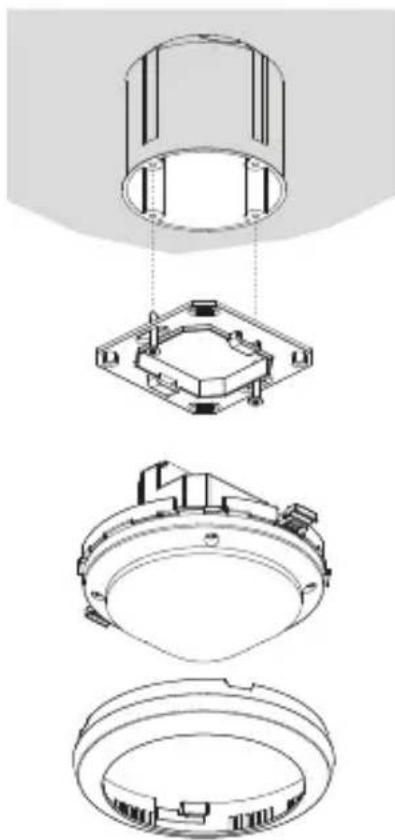

Innpusset montering av nærværsmelderen gjøres ved hjelp av en standard innfellingsboks, størrelse 1.

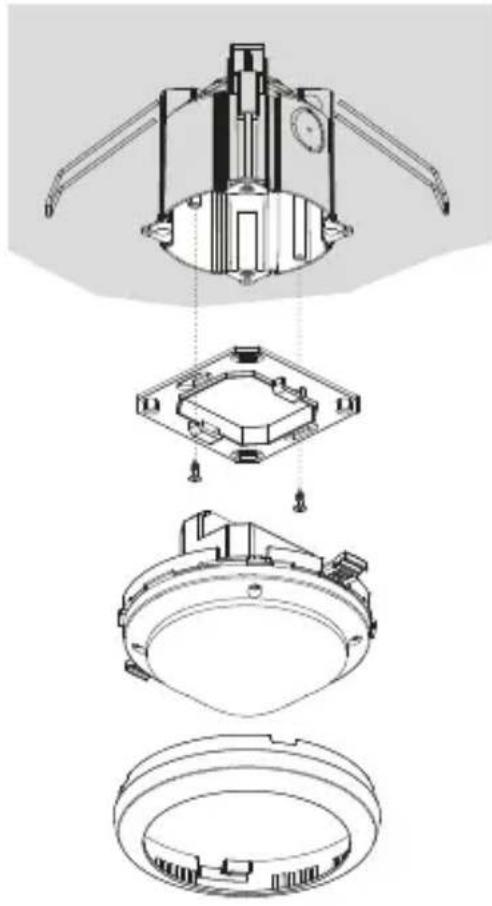

For enklere å kunne bygge nærværsmelderen inn i taket er det tilgang på en boks for takinnbygging 73A (se tilbehør). Denne sikrer både strekkavlastning og berøringsvern. Innbyggingsdiameteren er på 72 mm (borediameter 73 mm).

Nærværsmelderne kan kombineres som master og slave: master i enkeltkobling, master i parallellkobling, master-slave parallellkobling.

Det er mulig å koble flere pulsbrytere til én sty-reinngang. Lyspulsbrytere kan kun brukes med nulledertilkobling.

Enkeltkobling

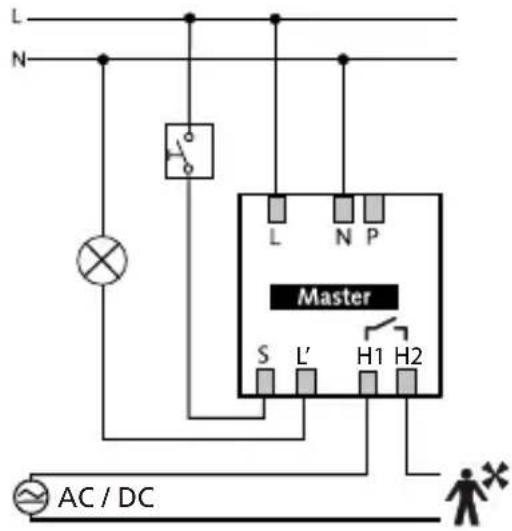

Ved enkeltkobling fungerer nærværsmelderen som master ved å registrere nærvær og lysstyrke og styrer belysningen.

Dersom registreringsområdet til en enkelt nærværsmelder ikke er tilstrekkelig (ved store eller langstrakte rom), kan du parallellkoble maksimalt 10 meldere via P-klemmene. Dermed gjennomfører alle melderne nærværsregistreringen sammen. Master-enheten måler lysnivå, bearbeider signaler fra pulsbryterne og styrer belysningen. Slaver brukes som ytterligere meldere. Disse leverer kun informasjon om nærvær.

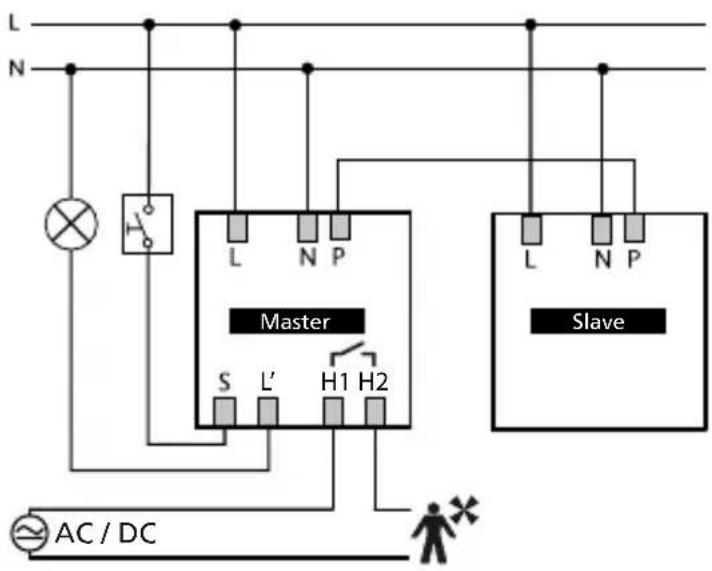

Ved parallellkobling kan du også bruke flere master-enheter. Dermed styrer hver master sin lysgruppe i henhold til egen lysmåling. Forsinkel-sestider og nominelle verdier for lysnivå innstilles individuelt på hver master. Nærvær vil fortsatt registreres av alle meldere sammen.

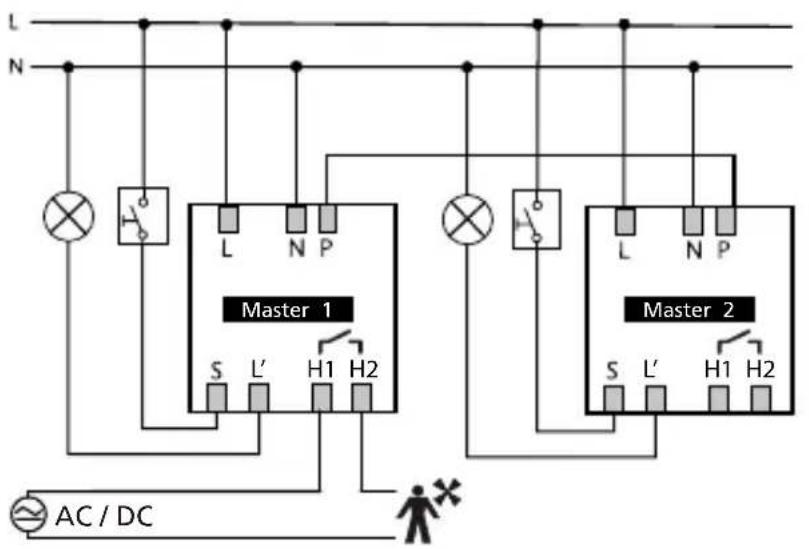

• For hver lysgruppe velges en master med individuell lysmåling.
• Parametrene for hver enkelt master stilles inn individuelt.
  • Maksimalt 10 meldere parallellkobles.
• Ytterlederen brukes med samme fase for alle meldere.
• Bryterkontakt nærvær kan tas ut på en valgfri master.

8. Innstillinger

Nærværsmelderen theRonda S har ikke et potensiometer. Nærværsmelderne leveres klare til bruk med en standardinnstilling. Forinnstillingene er anbefalte standardverdier. For idriftsettingen er management-fjernkontrollen "SendoPro 868-A", service-fjernkontrollen "theSenda P" og app-fjernkontrollen "theSenda B" (med app "theSenda Plug") tilgjengelige. De gjør det mulig å tilpasse innstillingsverdiene på avstand.

Parametre og styrekommandoer via fjernkontroll

Som en støtte under idriftsettingen og under service-arbeider, kan følgende parametre leses av eller endres med fjernkontrollen:

Parameter Beskrivelse Avlesbar		SendoPro 868-A/theSenda B (app)	Justerbar SendoPro 868-A/theSenda B (app)	Justerbar theSenda P
Lysstyrkeverdi A	Verdiområde i lux x x	x
	Måling av x x x
Bryterforsin-kelse A	Verdiområder i sekunder/minutter		x	x
	Impuls x x
Kort nærvær A På	/Av x
Bryterforsin-kelse H	Verdiområder i sekunder/minutter		x	x
Innkoblingsfor-sinkelse H	Verdiområder i sekunder/minutter		x
Funksjonstype	Automatisk/manuell	x x x
Styreinngang S	Automatisk/vippe-bryter/pulsbryter S/pulsbryter Ö		x
Registreringsføl-somhet (PIR)	Verdiområde i trinn x x
Gruppeadresse Alle	I/II/III x x
LED-display bevegelse	Av/på x

Parameterne sendes til nærværsmelderen med management-fjernkontrollen "SendoPro 868-A", service-fjernkontrollen "theSenda P" eller

app-fjernkontrollen "theSenda B" (med app "the-Senda Plug") via infrarøde signaler. Endrede parametre blir straks tatt over av melderen og tatt i bruk.

Med management-fjernkontrollen "SendoPro 868-A" samt app-fjernkontrollen "theSenda B" (med app "theSenda Plug") kan parametere leses av ved at verdiene trinnvis sendes til melderen. Hvis den sendte verdien ligger under den innstilte parameteren, lyser LED-lampen kort. Hvis den sendte verdien er lik eller ligger over den innstilte parameteren, blinker LED-lampen i 2 sekunder.

Styrekommando Beskrivelse Utløsbar		SendoPro 868-A/theSenda B (app)	Utløsbar the-Senda P
Innlæring Kanal A	Aktiver x x
Slå av og på lyset	Lysgruppen kan slås av og på. x x
Test-nærvær På/av x x
Omstart Start melderen på nytt x x
Fabrikkinnstil-linger	Sett alle parametre og innstillin-ger tilbake til utleveringstilstand.	x

Nominell lysstyrke Kanal A lys

Lysstyrkeverdien A definerer minimum ønsket lysstyrke. Den aktuelt dominerende lysstyrken måles nedenfor nærværsmelderen. Dersom den dominerende lysstyrken ligger under den nominelle verdien, blir lyset slått på så lenge det er blitt registrert nærvær (ved helautomatisk funksjonstype).

Verdiområde

Justerbare verdier "SendoPro 868-A" / "theSenda B" (app)	30 – 3000 Lux
Justerbare verdier "theSenda P"	30, 300, 500, 800 Lux

Deaktivering av lysstyrkemålingen (lysstyrkemåling har ingen påvirkning)Kanalene lys kobles kun i henhold til nær- og fravær.
"SendoPro 868-A" / "theSenda B" (app) Måling av
"theSenda P"	Tast ⚙️

Innlæring Kanal A lys

Ved innlæring blir den aktuelt målte lysstyrkeverdien lagt inn som nominell lysstyrkeverdi. Verdier som er utenfor det tillatte området, blir automatisk satt til den tilsvarende grenseverdien.

Når en person kun befinner seg i rommet i kort tid, kan bryterforsinkelsen for kanal A lys avsluttes tidligere. (Ved helautomatisk og halvautomatisk funksjonstype)

Bryterforsinkelsen brukes i henhold til den innstilte parameteren. Av
Hvis en person går inn i et rom uten andre personer og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min.	På

Tidsforsinkelse Kanal H nærvær

Kanal H nærvær kobler alltid ved nærvær, uansett om funksjonstypen er stilt inn på helautomatisk eller halvautomatisk. Relékontakten åpner seg ved fravær og lukker seg ved nærvær etter at den inn-stilte bryterforsinkelsen er utløpt.

Verdiområde

Justerbare verdier "SendoPro 868-A" / "theSenda B" (app)	10 s–120 min
Justerbare verdier "theSenda P" 10 s, 30 s, 60 s,	2 min, 10 min, 20 min, 120 min

Innkoblingsforsinkelse Kanal H nærvær

Ved nærvær lukker relékontakten seg først etter at den innstilte innkoblingsforsinkelsen er utløpt.

Verdiområde

Justerbare verdier 0 s (ingen innkoblingsforsinkelse),30 s, 1–10 min

Funksjonstype

Helautomatisk: belysningen slås av og på automatisk. (i hen-hold til nærvær, fravær og lysstyrke)
"SendoPro 868-A" / "theSenda B" (app) auto
"theSenda P" Tast A

Halvautomatisk: innkobling må alltid gjøres manuelt. Utkobling skjer automatisk ved hjelp av nærværsmelderen. (i henhold til fravær eller lysstyrke)
"SendoPro 868-A" / "theSenda B" (app) man
"theSenda P"	Tast

Styreinngang S

Styreinngang S for manuell inn-/utkobling av lyset for kanal A lys registrerer pulsbrytere eller vippeb-rytere automatisk.

Flere pulsbrytere mulige på styreinngang S.

▶ Bruk bare lyspulsbrytere med nulledertilkobling

Verdiområde

Automatisk gjenkjenning av vippebrytere eller pulsbrytere. Et signal som varer i mindre enn 0,7 s, gjenkjennes som pulsbryter. Lengre signaler gjenkjennes som vippebrytere.		auto
Ved tilpasning til faktisk bruk kan typen signalgiver som brukes, innstilles fast. Automatisk gjenkjenning er deaktivert. Ved valg av pulsbryter kan du også angi åpner eller lukkekontakt.	VippebryterPulsbryter (lukkekontakt)Pulsbryter (åpner)	VippebryterPulsbryter SPulsbryter Ö

Registreringsfølsomhet

Melderen har 5 følsomhetstrinn. Grunninnstillingen er det midtre trinnet (3).

Med management-fjernkontrollen "SendoPro 868-A" samt app-fjernkontrollen "theSenda B" (med app "theSenda Plug") kan trinnene 1 til 5 bli valgt og deretter sendt til melderen.

Med installasjons-fjernkontrollen "theSenda P" kan følsomheten reduseres etler økes med ett trinn per tastetrykk.

Trinn Fø	somhet
1 Svært	lite følsom
2 Lite fø	som
3 Standard
4 Følsom
5 Svært	følsom

Ved valg av driftstilstanden Test-nærvær blir ikke det innstilte følsomhetstrinnet endret.

Gruppeadresse

Denne parameteren brukes i forbindelse med bruker-fjernkontrollen "theSenda S".

Det kan tildeles en gruppeadresse til kanal A lys.

Bevegelsesregistrering kan vises med LED-lampen.

Verdiområde

Ingen visning av bevegelsesregistrering. Av
LED-lampen er slått på när det er registrert en bevegelse, ellers er den slått av.	På

Innstillinger mulig med management-fjernkontrollen "SendoPro 868-A" eller app-fjernkontrollen "theSenda B" (med app "theSenda Plug").

Fabrikkinnstillinger

Parameter Verdi
Lysstyrkeverdi A 300 Lux
Bryterforsinkelse A 10 min
Kort nærvær A På
Bryterforsinkelse H 10 min
Innkoblingsforsinkelse H 0 s
Funksjonstype auto
Styreinngang S auto
Registreringsfølsomhet (PIR) Trinn 3
Gruppeadresse I
LED-display bevegelse Av

9. Idriftsetting

Innkoblingsfunksjon

Hver gang spenningen slås på, går nærværs- melderen gjennom to faser som blir vist med en LED-lampe:

1. Oppstartsfase (30 s)

• Den røde LED-lampen blinker i sekundtakt, begge bryterkontaktene er lukket (lys og nærvær på).
• Melderen reagerer ikke på bryterkommandoer og fjernkontroll.
• Ved fravær åpner kontaktene seg etter 30 s.

2. Drift

Testdriften for nærvær skal brukes til å kontrollere nærværsregistreringen og kablingen. Testdriften for nærvær kan aktiveres med Management-fjern-kontrollen "SendoPro 868-A", app-fjernkontrollen "theSenda B" (med app "theSenda Plug") og installasjons-fjernkontrollen "theSenda P".

Hver bevegelse indikeres av LED-lampen.

- Ved bevegelse lukkes bryterkontaktene for lys og nærvær.

• Ved fravær åpner bryterkontakten for lys seg etter 10 s.
• Lysstyrkemålingen er deaktivert, melderen reagerer ikke på lysstyrke.
• Melderen reagerer som ved funksjonstype helautomatisk, også när den er innstilt på halvautomatikk.
• Innlæring kan ikke aktiveres i testdrift.

- Etter 10 min avsluttes testdriften automatisk. Melderen utfører en omstart (se Innkoblingsfunksjon).

10. Tekniske data

Driftsspenning 110–230 V AC +10 % / –15 %
Frekvens 50–60 Hz
Forkoblet beskyttelsesenhet: 13 A
Eget forbruk ca. 0,1 W
Monteringsmåte Takmontering; innfelt/utenpålig-gende montering eller takinnbygging
Anbefalt monteringshøyde 2,0–3,0 m/maks. 4 m
Minimumshøyde >1,7 m
Registreringsområde horisontalt 360°

Maksimal rekkevidde ∅ 4 m (mh. 3 m)	/13 m^2 sittende∅ 4 m (mh. 3 m)/13 m^2 gåenderadialt∅ 8 m (Mh. 3 m)/50 m^2 gåedetangentielt
Innstillingsområde nominelllysstyrkeverdi	30–3000 Lux
Bryterforsinkelse Lys 10 s–60 min/impuls
Bryterforsinkelse Nærvær 10 s–120 min
Innkoblingsforsinkelse "Nærvær" 0 s–10 min
Kanal A lys Relé 230 V/10 A, μ-kontakt
Maks. utløsningseffekt cosφ 1 ohmsk	2300 W (maks. 10 A)
Maks. utløsningseffekt cosφ 0,5	1150 VA
Maks. utløsningseffekt LEDLED-lampe < 2 WLED-lampe > 2 W	se produsentens angivelser om cos φ60 W180 W
Standardverdier maks.innkoblingsstrøm	800 A / 200 μs
Maksimalt antall elektroniske forko-blingsenheter T5/T8	16x 54/58 W, 24x 35/36 W8x 2x 54/58 W12x 2x 35/36 W
Kanal H, nærvær Relé, potensialfritt,	basisolering
Maksimal spenning 220 V DC/250 V	AC
Maksimal utløsningseffekt 50 W/50 V	VA (maks. 2 A)
Anbefalt minimumsbelastning 10 mV	/10 mA
Tilkoblingstype Skrueklemmer
Maks. ledningstverrsnitt maks. 2 x 2,5 mm2
Størrelse på innpussingsboks	Størrelse 1, ∅ 55 mm (NIS, PMI)
Kapslingsgrad	IP 20 (i montert tilstand IP 54)
Omgivelsestemperatur	-15 °C ... +50 °C
CE-samsvarserklæring	Dette apparatet er i samsvar medvernebestemmelsene i EMC-direktiv2014/30/EF samt direktiv 2014/35/EU.

Produktoversikt

Monterings-måte	Kanal Drifts-spenning		Farge Type Artikkel-		nummer
Takmontering	Lys | klimaanlegg	110-230 V AC	Hvit theRonda	S360-101 UP WH	2080525
			Grå theRonda	S360-101 UP GR	2080526
			Spesialfarge iht. kundens spesifikasjoner	theRonda S360-101 UP SF	2080528

Feilretting

Feil Årsak
Lyset slår seg ikke på eller slår seg av ved nærvær og mørke	Luxverdien er justert for lavt. Melderen er stilt inn halvautomatisk. Lyset er slått av manuelt med pulsbryter eller med theSenda S. Ingen personer i registreringsområdet. Hindring(er) forstyrer registreringen. Bryterforsinkelsen er stilt inn for kort
Lyset er på ved nærvær til tross for tilstrekkelig lysstyrke	Luxverdien er justert for høyt. Lyset er nettopp slått på manuelt med pulsbryter med "theSenda S" (vent 30 min). Melderen er i testdrift
Lyset slås ikke av eller lyset slås på spontant ved fravær	Vent på bryterforsinkelsen (læringsfunksjon); Termiske støykilder i registreringsområdet: var-mevifte, glødelampe/halogenspots, gjenstander i bevegelse (f.eks. gardiner ved åpne vinduer); Belastningen (elektroniske forkoblingsenheter, reléer) er ikke støydempet
Pulsbryter virker ikke Apparatet er fremdeles i oppstartfasen. Det er brukt lysbryter uten nulledertilkobling; Pulsbryter er ikke ført frem til master
Lyset kan ikke slukkes med pulsbryteren	Pulsbryteren er ikke ført frem til melderen. Kont-roller kablingen til pulsbryteren.
Apparatet reagerer ikke	Kortslutning eller flere faser parallellkoblet! Koble melderen fra nettet i 5 min (termosikring)
Feilblinking (4 x per sekund)	Feil ved selvtest; Apparatet virker ikke!

Indikering LED

LED Beskrivelse
Blinker hvert sekund Nærværsmelderen er i oppstartsfasen.
Blinker i 2 s Kommandoen	som er sendt fra fjernkontrollen med infrarøde signaler, er mottatt av nærværsmelderen.
Lyser opp kortvarig Kommandoen som er sendt fra fjernkontrollen med infrarøde signaler, er blitt avvist av nærværsmelderen. Kommandoen er ikke gyldig. Kontroller valgt meldertype eller parameter på SendoPro eller i appen.
Hurtig blinking Feilblinking. Nærværsmelderen har registrert en feil.
Lyser eller blinker uregelmessig	Nærværsmelderen er i modusen test-nærvær, eller "LED-display bevegelse" er aktivert. LED-lampen indikerer at bevegelser blir registrert.

Garantierklæring

Theben HTS nærværsmeldere er produsert og kvalitetskontrollert omhyggelig ved hjelp av de mest moderne teknologier. Theben HTS AG garanterer derfor en problemfri funksjon ved sakkyndig bruk. Skulle det likevel oppstå feil, gir Theben HTS AG en garanti i henhold til de generelle forretningsbetingelsene.

Vær spesielt oppmerksom på følgende:

• Garantitiden er 24 måneder etter produksjonsdato.
• Garantiytelsene bortfaller dersom du eller en tredjepart har utført endringer eller reparasjoner på produktene.
• Så lenge nærværsmelderen er tilknyttet et programvarestyrt system, er garantien for denne tilkoblingen bare gyldig hvis spesifikasjonene for grensesnittet er overholdt.

Vi forplikter oss til innen utløpet av garantiperioden så raskt som mulig å utbedre eller erstatte alle deler i det leverte produktet som påviselig er blitt skadet eller ubrukelige som en følge av dårlige materialer, feil konstruksjon eller mangler i produksjonen.

Retur

I tilfelle garantiytelser må du sende produktet sammen med leveringsseddelen og en kort beskrivelse av feilen til den ansvarlige forhandleren.

Industriell eiendomsrett

Konsept samt maskin- og programvare for disse produktene er beskyttet av opphavsretten.

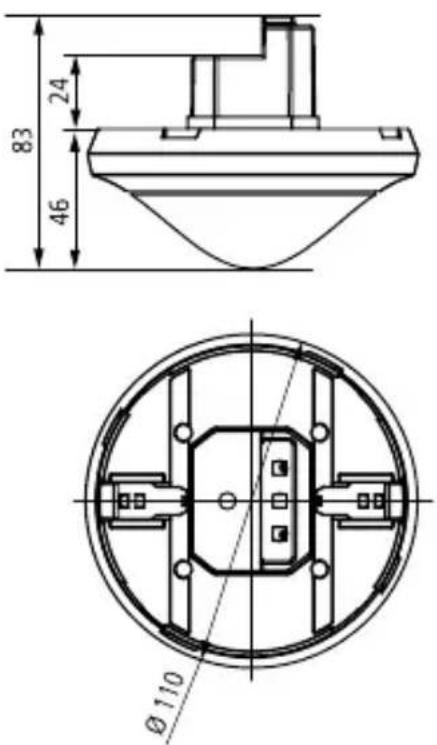

Dimensjonsangivelse

11. Tilbehør

Ramme fore utenpåliggende montering 110A WH

Artikkelnummer: 9070912

Detaljer > www.theben.de

Innfellingsboks for takinnbygging 73A

Artikkelnummer: 9070917

Detaljer > www.theben.de

Alle land bortsett fra Sveits

Theben AG

Hohenbergstraße 32

72401 Haigerloch

TYSKLAND

Tlf.: [phone]
