BRUKSANVISNING thePassa P360-101 UP THEBEN

• Passiv-infrarød nærværsmelder for takmontering
- Firkantet registreringsområde 360°, opptil 30 m x 5 m (150 m²)
• 2 separate registreringssoner
- Begrensning av registreringsområdet med klipsdeksler
- Automatisk nærværs- og lysnivåavhengig styring av belysning og klimaanlegg
- Egner seg for måling av blandet lys fra fluoriserende lamper (FL/PL/ESL), halogen-/glødelamper og LED-lamper

- Kanal A lys: relé, 230 V

- Drift med hel- eller halvautomatikk, kan omkobles

- Nominell lysstyrkeverdi kan stilles inn, innlæringsfunksjon

- Forkortelse av bryterforsinkelsen ved kort nærvær (korttidsnærvær)

- Tilkoblingsmulighet for pulsbrytere eller vippebrytere for manuell betjening med automatisk gjenkjenning av taster/brytere

- Trappebelysningsfunksjon

- Impulsfunksjon for trappebelysnings-tidsbryter

- Kanal H nærvær: relé, potensialfritt f.eks. for styring av klimaanlegg

- Justerbar innkoblings- og bryterforsinkelse

- Justerbar følsomhet for registrering

- Melderen leveres klar til bruk med forinnstilling

- Testdrift for kontroll av funksjon og registreringsområde

- Registreringsområdet kan utvides med master/slave- eller master/master-kobling, maks. 10 meldere kan kobles parallelt

• Takinnbygging med innpussingsboks

- Kan monteres i tak med ramme for utenpåliggende montering (ekstrautstyr)

- Bruker-fjernkontroll "theSenda S" (ekstrautstyr)

- Management-fjernkontroll "SendoPro" (ekstrautstyr)

- Installasjons-fjernkontroll "theSenda P" (ekstrautstyr)

- App-fjernkontroll "theSenda B" (ekstrautstyr) og tilhørende app "theSenda Plug" (iOS/Android)

2. Sikkerhet

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

• Arbeider på elektriske anlegg skal kun utføres i henhold til gjeldende elektrotekniske regler av elektrikere eller av opplærte personer under ledelse og oppsyn av en elektriker!
• Følg nasjonale sikkerhetsbestemmelsene for arbeider på elektriske anlegg! Før monteringen må ledningen kobles til spenningsfri tilstand!
• Apparatet er vedlikeholdsfritt. Hvis du åpner eller griper inn i apparatet, vil garantien bli ugyldig.

3. Tiltenkt bruk

Nærværsmelderen er ment for innendørs installasjon. Nærværsmelderen skal bare brukes til formål som er kontraktsmessig avtalt mellom produsenten og brukeren. Enhver annen bruk utover dette er å anse som ikke tiltenkt bruk. Produsenten er ikke ansvarlig for skader som følger av slik bruk.

4. Funksjon

Nærværsmelderen blir fortrinnsvis brukt i gjennomgangsområder, trapper, garasjer, kjellere og lagerhaller for komfortabel og energieffektiv styring av belysning og klimaanlegg.

Bryterkontakten "Lys" slår på lyset ved nærvær og utilstrekkelig lysstyrke, og av ved fravær eller tilstrekkelig lysstyrke. Lyset kan også slås på og av manuelt med pulsbrytere eller vippebrytere.

Bryterkontakten "Nærvær" styrer varme-, ventilasjons- og klimasystemer. Kontakten lukker seg ved nærvær, en bryterforsinkelse medfører forsinket innkobling.

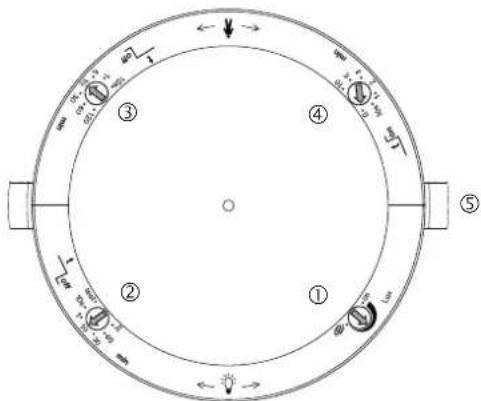

Funksjonsbeskrivelse

① Måling av blandingslys
② Nærværsregistrering
③ Kunstig lys
④ Pulsbryter for manuell styring av belysningen
⑤ Innfallende dagslys

① Lysstyrkeverdi (Lux)
② Bryterforsinkelse Lys
③ Bryterforsinkelse nærvær
④ Innkoblingsforsinkelse nærvær
⑤ Mekanisk sikkerhetsforrigling

Kanal A lys

Koblingsadferden styres av nærvær og lysstyrke. Bryterkontakten lukkes ved mørke og nærvær. Den åpnes med forsinkelse ved lysstyrke eller fravær.

Bryterforsinkelse

Bryterforsinkelsen muliggjør en forsinket utkobling av belysningen etter at rommet forlates. Bryterforsinkelse kan justeres i et område fra 10 s til 60 min. Hvis en person går inn i et rom uten andre personer, og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min (korttidsnærvær).

Betjening med taster

Belysningen kan til en hver tid betjenes manuelt med pulsbryter eller vippebryter. Dersom lyset slås på manuelt, vil det være på i minst 30 min så lenge det er personer til stede. Deretter slukkes det ved tilstrekkelig lysstyrke. Dersom rommet forlates (før denne tiden har utløpt), vil lyset kobles ut etter innstilt bryterforsinkelse. Dersom den kunstige belysningen slås av manuelt, vil belysningen forbli avslått så lenge det er personer til stede. Etter utløpt bryterforsinkelse vil belysningen igjen slås av og på automatisk.

Hel- eller halvautomatikk

Styringen av belysningen kan enten gjøres helautomatisk for økt komfort eller halvautomatisk for økt strømsparing. Ved "helautomatisk" slås belysningen av og på automatisk. Ved "halvautomatisk" må belysningen alltid slås på manuelt. Utkobling av belysningen skjer alltid automatisk.

Impulsfunksjon

For å styre eksisterende trappebelysningstidsbrytere kan bryterforsinkelsen innstilles til impuls. Dermed vil det ved nærvær og mørke genereres en impuls hvert 10. sekund med 0,5 sekunders varighet på lysutgangen.

Kanal H nærvær

Kanalen H nærvær brukes til å styre klimaanlegg. Koblingsadferden til den potensialfrie kontakten påvirkes kun av nærvær, men ikke av lysstyrke. Dersom kontakten er lukket, så vil bryterforsinkelsen startes på nytt for hver registrerte bevegelse. Pulsbrytere eller vippebrytere har ingen påvirkning på kontakten.

Innkoblingsforsinkelse

Forsinket innkobling forhindrer at klimaanlegget kobles inn umiddelbart. Kontakten lukker seg først etter at innkoblingsforsinkelsen har løpt ut, så lenge det fortsatt blir registrert personer som er permanent til stede.

Bryterforsinkelse

Bryterforsinkelsen muliggjør en forsinket utkobling av klimaanlegg og systemer etter at rommet blir forlatt. Bryterforsinkelse kan justeres i et område fra 10 s til 120 min.

Det firkantede registreringsområdet til nærværsmelderen thePassa dekker et stort registreringsområde og muliggjør dekning av hele korridoren. Det kan hende at registreringsområdet i enkelte områder er større enn angitt. Vær oppmerksom på at registreringsområdet er delt inn i forskjellige områder på grunn av gåretningen. Anbefalt monteringshøyde er på 2,0 – 6,0 m. Ved større monteringshøyde blir følsomheten til nærværsmelderen redusert.

Fra og med en monteringshøyde på 3,5 m må registreringsområdene overlappe flere meldere i randsonene. Rekkevidden for registrering reduseres når temperaturen synker. Registreringsområdet er delt inn i to soner. Disse kan ganske enkelt aktiveres eller deaktiveres hver for seg ved hjelp av fjernkontroll.

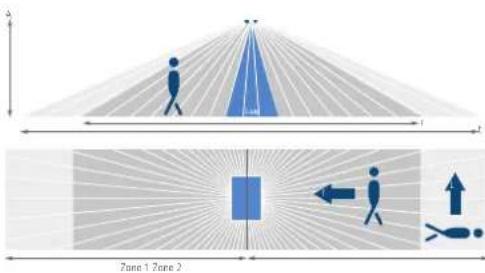

Registreringsområder sone 1 og sone 2 (utleveringstilstand)

Alle spesifikasjonene er veiledende.

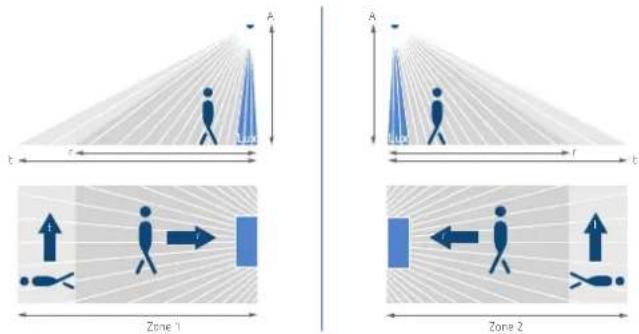

Registreringsområder sone 1 eller sone 2

Monteringshøyde (A)	Gående personer forfra (r)	Gående personer på tvers (t)
2,0 m 8 x 3,5 m (28 m)	^2) 8 x 3,5 m (28 m)	^2)
2,5 m 9 x 4 m (36 m)	^2) 11 x 4 m (44 m)	^2)
3,0 m 10 x 4,5 m (45 m)	^2) 15 x 4,5 m (68 m)	^2)
3,5 m 10 x 5 m (50 m)	^3) 15 x 5 m (75 m)	^2)
4,0 m 10 x 5 m (50 m)	^3) 15 x 5 m (75 m)	^2)
4,5 m 10 x 5 m (50 m)	^3) 15 x 5 m (75 m)	^2)
5,0 m 10 x 5 m (50 m)	^3) 15 x 5 m (75 m)	^2)
5,5 m 10 x 5 m (50 m)	^3) 15 x 5 m (75 m)	^2)
6,0 m 10 x 5 m (50 m)	^3) 15 x 5 m (75 m)	^2)

Alle spesifi kasjonene er veiledende.

Lysstyrkemåling

Nærværsmelderen måler kunstig lys og dagslys som blir refl ektert rett under melderen. Sonen for lysmåling danner et rektangel på ca. 1,8 x 3 m i bordhøyde. Monteringsstedet blir brukt som referanse for belysningsnivået. Direkte lysbestrå- ling vil ha innvirkning på lysmålingen. Unngå å plassere gulv- lamper eller hengende belysning rett under melderen. Dersom lysmålingen deaktiveres, kobler kanal A lys kun i henhold til nærvær (lysstyrkeverdien er stilt på "on" med potensiometer eller stilt til "Måling av" med fjernkontrollen).

Egnede lamper

Nærværsmelderen er konstruert for drift med fl uoriserende lamper, kompaktlysrørlamper, halogen- og glødepærelamper samt LED-lamper. Grunnet høy innkoblingsstrøm på EVG-er og LED-drivere er det begrensninger på det maksimale antallet som kan kobles. Som forebyggende tiltak ved store belastninger kan det brukes en ekstern sikring. Ved parallellkobling kan belastningen fordeles på fl ere master-enheter. Alle koblede laster må støydempes på forskriftsmessig måte.

6. Montering

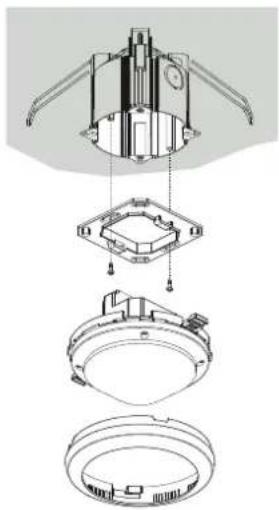

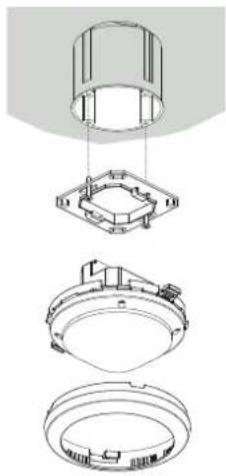

Innpusset montering

Innpusset montering av nærværsmelderen gjøres ved hjelp av en standard innfellingsboks, størrelse 1.

For en enklere innbygging av nærværsmelderen i taket er det tilgjengelig en takboks for innbygging i tak 73 A (se tilbehør). Denne sikrer både strekkavlastning og berøringsvern. Innbygingsdiameteren er på 72 mm (borediameter 73 mm).

Nærværsmelderne kan kombineres som master og slave: master i enkeltkobling, master i parallellkobling, master-slave parallellkobling.

Det er mulig å koble fl ere pulsbrytere til én styreinngang.

Lyspulsbrytere kan kun brukes med nulledertilkobling.

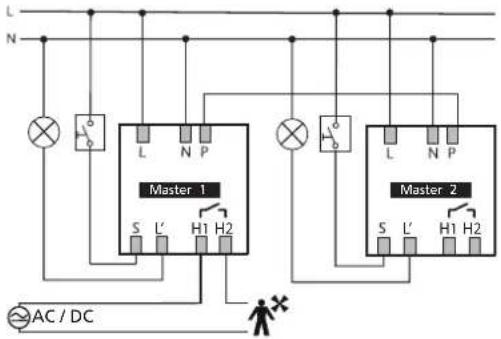

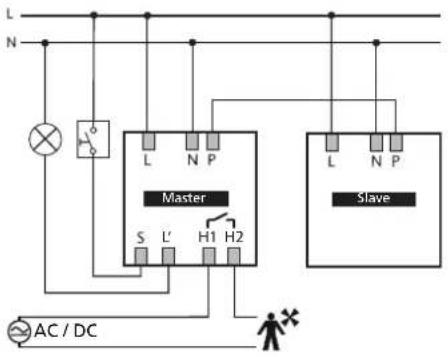

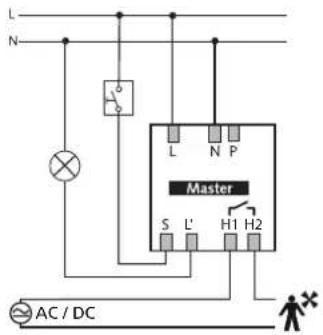

Enkeltkobling

Ved enkeltkobling fungerer nærværsmelderen som master ved å registrere nærvær og lysstyrke og styrer belysningen.

Dersom registreringsområdet til en enkelt nærværsmelder ikke er tilstrekkelig (ved store eller langstrakte rom), kan du parallellkoble maksimalt 10 meldere via P-klemmene. Dermed gjennomfører alle melderne nærværsregistreringen sammen. Master-enheten måler lysnivå, bearbeider signaler fra puls-bryterne og styrer belysningen. Slaver brukes som ytterligere meldere. Disse leverer kun informasjon om nærvær.

Ved parallellkobling kan du også bruke fl ere master-enheter. Dermed styrer hver master sin lysgruppe i henhold til egen lysmåling. Forsinkelsestider og nominelle verdier for lysnivå innstilles individuelt på hver master. Nærvær vil fortsatt registreres av alle meldere sammen.

Nærværsmelderne leveres klare til bruk med en standardinnstilling. Forinnstillingene er anbefalte standardverdier. For idriftsettingen er alternativt management-fjernkontrollen "SendoPro 868-A", service-fjernbetjeningen "theSenda P" og app-fjernbetjeningen "theSenda B" (med app "theSenda Plug") tilgjengelige.

De gjør det mulig å tilpasse innstillingsverdiene på avstand.

Justering av bryterkontakt A lys

Potensiometer lysstyrkeverdi "Lux"

Potensiometeret Lux kan brukes til innstilling av lysstyrkeverdi. Innstillingsområdet ligger på ca. 30 til 1000 lux.

Med Management-fjernkontrollen og app-fjernkontrollen kan lysstyrkeverdier fra 30 til 3000 lux stilles inn.

Lux

Teach-In Vis potensiometeret Lux settes i innlæring, begynner LED-lampen å blinke i 20 sekunder. Når LED-lampen slutter å blinke, blir lysstyrkeverdien som måles, overført som ny lysinnstillingsverdi. Når potensiometeret tas ut av innlæring, brukes den nye verdien som ny lysinnstillingsverdi for potensiometeret Lux.

Innlæring kan også utføres med fjernkontrollene "SendoPro 868-A", "theSenda P" eller "theSenda B" (med appen "the-Senda Plug"). I dette tilfellet blir lysstyrkeverdien som måles, umiddelbart overført som ny lysinnstillingsverdi.

Lysmålingen deaktiveres i potensiometerstillingen "on". Da kobler kanalen Lys bare i henhold til nærvær.

Potensiometer for bryterforsinkelse Lys

På bakgrunn av tester anbefales det å benytte følgende standardverdier for innstilling:

• Gjennomgangssoner (ikke arbeidsområde) ca. 5 min.
- Klasserom ca. 10 min.
- Arbeidsområder (kontor, møterom) ca. 10 min.
- ∠ "Impuls" : Styring av trappebelysnings-tidsbryter (0,5 s "on" / 10 s "av")

Justering av bryterkontakt H Nærvær

Potensiometer for bryterforsinkelse Nærvær

Kontakten lukker seg ved nærvær og åpner seg ved fravær etter utløp av bryterforsinkelsen.

Potensiometer for innkoblingsforsinkelse Nærvær

• Ved nærvær lukker kontakten seg først etter utløpet av den innstilte innkoblingsforsinkelsen
• 0 = Kontakten lukker seg med en gang ved nærvær

Parametre og styrekommandoer via fjernkontroll

Som en støtte under idriftsettingen og under service-arbeider, kan følgende parametre leses av eller endres med fjernkontrollen:

Parameter Beskrivelse Avlesbar		SendoPro 868-A/theSenda B (app)	Justerbar SendoPro 868-A/theSenda B (app)	Justerbar theSenda P
Registrerings- sone	Sone 1 / Sone 2 x x
Lysstyrkeverdi A	Verdiområde i lux x x x
	Måling av x x x
Faktisk for lysstyrke A	Avlesing av faktisk verdi for lysstyrke	x
Romkorrige- ringsfaktor A	Romkorrigeringsfaktor	x x
Lysstyrkemåle- verdi A	Luxmeter-lysstyr- keverdi i Lux		x
Følsomhet for detektering	Følsomhet for detek-tering (PIR)	x x x
Bryterforsin- kelse A	Verdiområder i sekunder/minutter		x	x
	Impuls		x x
Kort nærvær A	På/av		x
Bryterforsin- kelse H	Verdiområder i sekunder/minutter		x	x
Innkoblingsfor- sinkelse H	Verdiområder i sekunder/minutter		x
Funksjonstype	Automatisk / manuell	x x x
Styreinngang S	Automatisk / vippeb- ryter / pulsbryter S/ pulsbryter ∅		x
Trappebelys- ningsfunksjon	Av / på	x x
Gruppeadresse	Alle / I / II / III		x x
LED-display bevegelse	Av / på		x

Parameterne sendes til nærværsmelderen med management-fjernkontrollen "SendoPro 868-A", service-fjernbetjeningen "theSenda P" eller app-fjernkontrollen "theSenda B" (med app "theSenda Plug") via infrarøde signaler. Endrede parametre blir straks tatt over av melderen og tatt i bruk.

Med management-fjernkontrollen "SendoPro 868-A" samt app-fjernkontrollen "theSenda B" (med app "theSend Plug") kan parametere leses av ved at verdiene trinnvis sendes til melderen. Hvis den sendte verdien ligger under den innstilte parameteren, lyser LED-lampen kort. Hvis den sendte verdien er lik eller ligger over den innstilte parameteren, blinker LED-lampen i 2 sekunder.

Styrekommando	Beskrivelse	Utløsbar SendoPro 868-A/theSenda B (app)	Utløsbar the-Senda P
Innlæring Kanal A	Aktiver	x	x
Slå av og på lyset	Lysgruppen kan slås av og på.	x	x
Test-nærvær	På/av	x	x
Omstart Start met	deren på nytt x	x
Fabrikkinnstil-linger	Sett alle parametre og innstillinger tilbake til utleveringstilstand.	x

Registreringssone

Registreringsområdet er delt inn i to uavhengige registreringssoner (se 5. Registreringsområde). For maksimal rekkevidde blir sone 1 og sone 2 aktivert. Hvis registreringsområdet må begrenses, kan sone 1 eller sone 2 deaktiveres.

Verdiområde

Justerbare verdier "SendoPro 868-A" / "theSenda B" (app)

Z1, Z2, Z1 & Z2

Nominell lysstyrke Kanal A lys

Lysstyrkeverdien A de nerer minimum ønsket lysstyrke. Den aktuelt dominerende lysstyrken måles nedenfor nærværsmelderen. Dersom den dominerende lysstyrken ligger under den nominelle verdien, blir lyset slått på så lenge det er blitt registrert nærvær (ved helautomatisk funksjonstype).

Verdiområde

Justerbare verdier "SendoPro 868-A" / "theSenda B" (app)	30–3000 Lux
Justerbare verdier "theSenda P"	30, 300, 500, 800 lux

Deaktivering av lysstyrkemålingen (lysstyrkemåling har ingen påvirkning)Kanalene lys kobles kun i henhold til nær- og fravær.
"SendoPro 868-A" / "theSenda B" (app) Måling av
"theSenda P"	Tast ✿

Innlæring Kanal A lys

Ved innlæring blir den gjeldende målte lysstyrkeverdien lagt inn som nominell lysstyrkeverdi A. Verdier som er utenfor det tillatte området, blir automatisk satt til den tilsvarende grenseverdien.

Lysstyrkemåleverdien i taket påvirkes av monteringsstedet, lysinnfallet, solhøyden, værforholdene, re eksjonsegenskapene til rommet og møblene.

Med romkorrigeringsfaktoren blir lysstyrkemåleverdien til lyskanel A tilpasset til forholdene i rommet og kan slik avpasses den målte Luxmeter-verdien ① på aten nedenfor nærværsmelderen.

Fremgangsmåte med Management-fjernkontroll "SendoPro 868-A" og Luxmeter:

• Luxmeter plasseres på arbeids aten under sensoren og den målte Luxverdien leses inn via fjernkontrollen "SendoPro 868-A" .
• Romkorrigeringsfaktoren beregnes dermed automatisk. Tillatte verdier er mellom 0,05 og 2,0. Beregnede eller innleste verdier som er utenfor det tillatte området blir automatisk satt til den tilsvarende grenseverdien.
• Den beregnede romkorrigeringsfaktoren blir umiddelbart lagt inn. For kontroll kan romkorrigeringsfaktoren leses av med parameteren .

Fremgangsmåte med app-fjernkontroll "theSenda B" og appen "theSenda Plug":

• Koble fjernkontroll "theSenda B" til den tilhørende appen "theSenda Plug".
• Velg respektive meldertype og last parametersett.
• For parameteren betjenes Sendknappen
• Følg anvisningene til appen.
• Romkorrigeringsfaktoren beregnes dermed automatisk. Tillatte verdier er mellom 0,05 og 2,0. Beregnede eller innleste verdier som er utenfor det tillatte området blir automatisk satt til den tilsvarende grenseverdien.
• Den beregnede romkorrigeringsfaktoren blir umiddelbart lagt inn. For kontroll kan romkorrigeringsfaktoren leses av med parameteren .

Standardverdien er 0,3 og passer til de este anvendelser. Endringer er kun hensiktsmessig ved sterkt avvikende situasjoner.

Registreringsfølsomhet

Melderen har 5 følsomhetstrinn. Grunninnstillingen er det midtre trinnet (3). Ved valg av driftstilstanden Test-nærvær blir ikke det innstilte følsomhetstrinnet endret. Med management-fjernkontrollen "SendoPro 868-A" samt app-fjernkontrollen "theSenda B" (med app

"theSenda Plug") kan trinnene 1 til 5 bli valgt og deretter sendt til melderen. Med installasjons-fjernkontrollen "the-Senda P" kan følsomheten reduseres æter økes medt ett trinn per tastetrykk.

Trinn Følsomhet

1 Svært lite følsom

2 Lite følsom

3 Standard

4 Følsom

5 Svært følsom

Ved valg av driftstilstanden Test-nærvær blir ikke det innstilte følsomhetstrinnet endret.

Tidsforsinkelse Kanal A Iys

Verdiområde

Justerbare verdier "SendoPro 868-A"/"theSenda B" (app) 10 s–60 min

Justerbare verdier "theSenda P" 10 s, 30 s, 60 s,2 min, 10 min,20 min, 60 min

Styring av trappebelysnings-tidsbryter (0,5 s «on» / 10 s «off»)
"SendoPro 868-A" / "theSenda B" (app) Impuls
"theSenda P"	Tast ∩

Når en person kun befinner seg i rommet i kort tid, kan bryterforsinkelsen for kanal A lys avsluttes tidligere. (Ved helautomatisk og halvautomatisk funksjonstype)

Bryterforsinkelsen brukes i henhold til den innstilte parameteren. Av
Hvis en person går inn i et rom uten andre personer og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min.	På

Tidsforsinkelse Kanal H nærvær

Kanal H nærvær kobler alltid ved nærvær, uansett om funksjonstypen er stilt inn på helautomatisk eller halvautomatisk. Relékontakten åpner seg ved fravær og lukker seg ved nærvær etter at den innstilte bryterforsinkelsen er utløpt.

Verdiområde

Justerbare verdier "SendoPro 868-A"/"theSenda B"(app)	10 sek. – 120 min.
Justerbare verdier "theSenda P" 10 s, 30 s, 60 s,	2 min, 10 min,20 min, 120 min

Innkoblingsforsinkelse Kanal H nærvær

Ved nærvær lukker relékontakten seg først etter at den innstilte innkoblingsforsinkelsen er utløpt.

Verdiområde

Justerbare verdier 0 s (ingen innkoblingsforsinkelse),30 sek., 1–10 min.

Funksjonstype

Helautomatisk: belysningen slås av og på automatisk. (i hen-hold til nærvær, fravær og lysstyrke)
"SendoPro 868-A" / "theSenda B" (app) auto
"theSenda P" Tast A

Halvautomatisk: innkobling må alltid gjøres manuelt. Utkobling skjer automatisk ved hjelp av nærværsmelderen. (i henhold til fravær eller lysstyrke)
"SendoPro 868-A" / "theSenda B" (app) man
"theSenda P"	Tast

Styreinngang S

Styreinngang S for manuell inn-/utkobling av lyset for kanal A lys registrerer pulsbrytere eller vippebrytere automatisk. Flere pulsbrytere mulige på streinngang S.

▶ Bruk bare lyspulsbrytere med nulledertilkobling.

Verdiområde

Automatisk gjenkjenning av vippebrytere eller pulsbrytere. Et signal som varer i mindre enn 0,7 s, gjenkjennes som puls-bryter. Lengre signaler gjenkjennes som vippebrytere.		Automatisk
Ved tilpasning til faktisk bruk kan typen signalgiver som brukes, innstilles fast.Automatisk gjenkjenning er deaktivert.Ved valg av pulsbryter kan du også angi åpner eller lukkekontakt.	VippebryterPulsbryter (lukkekontakt)Pulsbryter (åpner)	VippebryterPulsbryter SPulsbryter ∅

Trappebelysningsfunksjon

Belysningen kan slås av og på manuelt. Av
Belysningen kan slås på manuelt, men ikke lenger slås av. Slås av automatisk først etter den innstilte etterløpstiden.	På

Gruppeadresse

Denne parameteren brukes i forbindelse med bruker-fjern-kontrollen "theSenda S".

Det kan tildeles en gruppeadresse til kanal A lys.

Bevegelsesregistrering kan vises med LED-lampen.

Verdiområde

Ingen visning av bevegelsesregistrering.	Av
LED-lampen er slått på når det er registrert en bevegelse, ellers er den slått av.	På

Innstillinger mulig med management-fjernkontrollen "Sendo-Pro 868-A" eller app-fjernkontrollen "theSenda B" (med app "theSenda Plug").

Fabrikkinnstillinger

Hver gang spenningen slås på, går nærværsmelderen gjennom to faser som blir vist med en LED-lampe:

9.1 Oppstartsfase (30 sek.)

• Den røde LED-lampen blinker i sekundtakt, begge bryterkontaktene er lukket (lys og nærvær på).
• Melderen reagerer ikke på bryterkommandoer og fjernkontroll.
• Ved fravær åpner kontaktene seg etter 30 s.

9.2 Drift

Testdriften for nærvær skal brukes til å kontrollere nærværsregistreringen og kablingen. Testdriften for nærvær kan aktiveres med Management-fjernkontrollen "SendoPro 868-A", app-fjernkontrollen "theSenda B" (med app "theSenda Plug") og installasjons-fjernkontrollen "theSenda P".

Hver bevegelse indikeres av LED-lampen.

- Ved bevegelse lukkes bryterkontaktene for lys og nærvær.

• Ved fravær åpner bryterkontakten for lys seg etter 10 s.
• Lysstyrkemålingen er deaktivert, melderen reagerer ikke på lysstyrke.
• Melderen reagerer som ved funksjonstype helautomatisk, også när den er innstilt på halvautomatikk.
• Innlæring kan ikke aktiveres i testdrift.

- Etter 10 min avsluttes testdriften automatisk. Melderen utfører en omstart (se Innkoblingsfunksjon).

10. Tekniske data

Driftsspenning 110-230 V AC + 10 % / - 15 %
Frekvens 50-60 Hz
Forkoblet beskyttelsesenhet: 13 A
Eget forbruk	ca. 0,1 W
Monteringsmåte	Takmontering; innfelt/uten-påliggende montering eller takinnbygging
Anbefalt monteringshøyde	2,0 – 6,0 m
Minimumshøyde	>1,7 m
Registreringsområde horisontalt	360°

Maksimal rekkevidde	20 x 5 m (Mh. 3,5 m) / 100 m ^2 gående radialt gående30 x 5 m (Mh. 3,5 m) / 150 m ^2 gående tangential
Innstillingsområde nominell lysstyrkeverdi	30 – 3000 Lux
Bryterforsinkelse Lys	10 s – 60 min / impuls
Bryterforsinkelse Nærvær	10 s – 120 min
Innkoblingsforsinkelse "Nærvær"	0 s – 10 min
Kanal A lys	Relé 230 V / 10 A, μ-kontakt
Maks. utløsningseffekt cos φ 1 ohmsk	2300 W (maks. 10 A)
Maks. utløsningseffekt cos φ 0,5	1150 VA
Maks. utløsningseffekt LEDLED-lampe < 2 WLED-lampe > 2 W	se produsentens angivelser omcos φ60 W180 W
Standardverdier maks. innkoblingsstrøm	800 A / 200 μs
Maksimalt antall elektroniske forkobling-senheter T5/T8	16 x 54/58 W, 24 x 35/36 W8 x 2x 54/58 W12 x 2x 35/36 W
Kanal H, nærvær	Relé, potensialfritt,basisisolering
Maksimal spenning	220 V DC / 250 V AC
Maksimal utløsningseffekt	50 W / 50 VA (maks. 2 A)
Anbefalt minimumsbelastning	10 mV / 10 mA
Tilkoblingstype	Skrueklemmer
Maks. ledningstverrsnitt	maks. 2 x 2,5 mm ^2
Størrelse på innpussingsboks	Størrelse 1, ∅ 55 mm (NIS, PMI)
Kapslingsgrad	IP 20 (i montert tilstand IP 54)
Omgivelsestemperatur	-15 °C – 50 °C
CE-samsvarserklæring	Dette apparatet er i samsvarmed vernebestemmelsene iEMC-direktiv 2014/30/EF samtdirektiv 2014/35/EU.

Produktoversikt

Monterings-måte	Kanal	Drifts-spenning	Farge	Type	Artikkel-nummer
Takmontering Lys | klimaan-legg	110-230 V AC	Hvit	thePassa P360 -101 UP WH	2010300
Takmontering Lys | klimaan-legg	110-230 V AC	Grå	thePassa P360 -101 UP GR	2010301
Takmontering Lys | klimaan-legg	110-230 V AC	Spesial-farge iht. kundens spesifi-kasjoner	thePassa P360 -101 UP SF	2010303

Feilretting

Feil	Årsak
Lyset slår seg ikke på eller slår seg av ved nærvær og mørke	Luxverdien er justert for lavt. Melderen er stilt inn halvautomatisk. Lyset er slått av manuelt med pulsbryter eller med theSenda S. Ingen personer i registreringsområdet. Hindring(er) forstyrer registreringen. Bryterforsinkelsen er stilt inn for kort
Lyset er på ved nærvær til tross for tilstrekkelig lysstyrke	Luxverdien er justert for høyt. Lyset er nettopp slått på manuelt med pulsbryter med "theSenda S" (vent 30 min). Melderen er i testdrift
Lyset slås ikke av eller lyset slås på spontant ved fravær	Vent på bryterforsinkelsen (læringsfunksjon); Termiske støykilder i registreringsområdet: varmevifte, glødelampe/halogenspots, gjenstander i bevegelse (f.eks. gardiner ved åpne vinduer); Belastningen (elektroniske forkoblingsenheter, reléer) er ikke støydempet
Pulsbryter virker ikke Apparatet er fremdeles i oppstartfasen. Det er brukt lysbryter uten nulledertilkobling; Pulsbryter er ikke ført frem til master
Lyset kan ikke slukkes med pulsbryteren	Pulsbryteren er ikke ført frem til melderen. Kontroller kablingen til pulsbryteren.
Apparatet reagerer ikke	Kortslutning eller flere faser parallellkoblet! Koble melderen fra nettet i 5 min (termosikring)
Feilblinking (4 x per sekund)	Feil ved selvtest; Apparatet virker ikke!

Indikering LED

LED Beskrivelse
Blinker hvert sekund Nærværsmelderen er i oppstartsfasen.
Blinker i 2 s Kommandoen som er sendt fra fjernkontrollen med infrarøde signaler, er mottatt av nærværsmelderen.
Lyser opp kortvarig Kommandoen som er sendt fra fjernkontrollen med infrarøde signaler, er blitt avvist av nærværsmelderen. Kommandoen er ikke gyldig. Kontroller valgt meldertype eller parameter på SendoPro eller i appen.
Hurtig blinking Feilblinking.	Nærværsmelderen har registrert en feil.
Blinker i 20 s Innlæring via potensiometer er aktivert.
Lyser eller blinker uregelmessig	Nærværsmelderen er i modusen test-nærvær, eller "LED-display bevegelse" er aktivert. LED-lampen indikerer at bevegelser blir registrert.

Garantierklæring

Theben HTS nærværsmeldere er produsert og kvalitetskontrollert omhyggelig ved hjelp av de mest moderne teknologier. Theben HTS AG garanterer derfor en problemfri funksjon ved sakkyndig bruk. Skulle det likevel oppstå feil, gir Theben HTS AG en garanti i henhold til de generelle forretningsbetingelsene.

Vær spesielt oppmerksom på følgende:

• Garantitiden er 24 måneder etter produksjonsdato.
• Garantiytelsene bortfaller dersom du eller en tredjepart har utført endringer eller reparasjoner på produktene.
• Så lenge nærværsmelderen er tilknyttet et program-varestyrt system, er garantien for denne tilkoblingen bare gyldig hvis spesifikasjonene for grensesnittet er overholdt.

Vi forplikter oss til innen utløpet av garantiperioden så raskt som mulig å utbedre eller erstatte alle deler i det leverte produktet som påviselig er blitt skadet eller ubrukelige som en følge av dårlige materialer, feil konstruksjon eller mangler i produksjonen.

Retur

I tilfelle garantiytelser må du sende produktet sammen med leveringsseddelen og en kort beskrivelse av feilen til den ansvarlige forhandleren.

Industriell eiendomsrett

Konsept samt maskin- og programvare for disse produktene er beskyttet av opphavsretten.

Dimensjonsangivelse

11. Tilbehør

Ramme fore utenpåliggende montering 110A WH

Artikkelnummer: 9070912

Detaljer > www.theben.de

Ramme for utenpåliggende montering 110A GR

Artikkelnummer: 9070913

Detaljer > www.theben.de

Innfellingsboks for takinnbygging 73A

Artikkelnummer: 9070917

Detaljer > www.theben.de

Alle land bortsett fra Sveits

Theben AG

Hohenbergstraße 32

72401 Haigerloch

TYSKLAND

Tlf.: [phone]
