BRUKSANVISNING LUXA 103-100 C DE THEBEN

1. Grunnleggende sikkerhetsanvisninger 3
2. Tiltenkt bruk 3 Avfallshändtering 3
3. Apparatbeskrivelse 4
4. Montering og tilkobling 4

Montere bevegelsesmelder 4

Koble til bevegelsesmelder 6

Installasjonsveiledninger og registreringsområde 7

1. Gangtest 8

6. Innstilling 9

Innstilling av lysstyrke (LUX) 9

Innstilling av etterløpstid (TIME 1) 10

Manuell betjening 11

1. Grunnleggende sikkerhetsanvisninger

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

- Apparatet er i samsvar med EN 60669-2-1 ved forskriftsmessig installasjon

2. Tiltenkt bruk

• Bevegelsesmelder for automatisk styring av belysning avhengig av tilstedeværelse og lysstyrke; LUXA 103-101 C DE: egnet for automatisk belysnings- og VVS-styring
• Egnet for takmontering (hule tak) innendørs
• Egnet for små rom, arbeidsplasser, kontorer osv.

Avfallshändtering

Avfallshåndter apparatet miljømessig korrekt (el-avfall)

3. Apparatbeskrivelse

Sensordel

2 potensiometre for innstil- ling av etterløpstid (TIME) og lysnivå (LUX)

I tillegg innstilling av tid VVS (TIME 2) for

LUXA 103-101 C DE

Rød LED

4. Montering og tilkobling

⚠️ Sikre apparatet med en forkoblet automatsikring type C (EN 60898-1) på maks. 10 A.
⚠ Sikre apparatet med en forkoblet automatsikring type C (EN 60898-1) på maks. 6 A (Kanal 2 VVS).

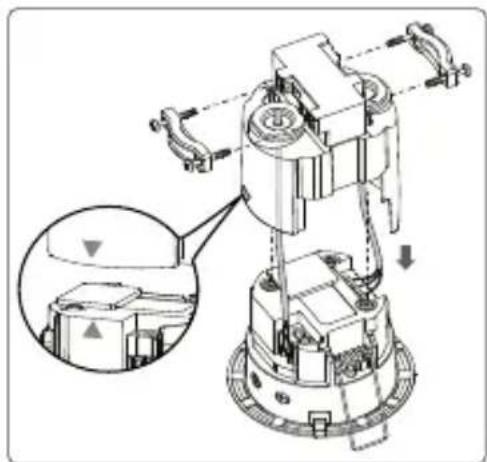

Montere bevegelsesmelder

i Monteringshøyde: 2-3 m (2,5 m anbefales)
i Montering i taket
i Bevegelsesmelderen må ha fri sikt til personer

Koble fra spenningen

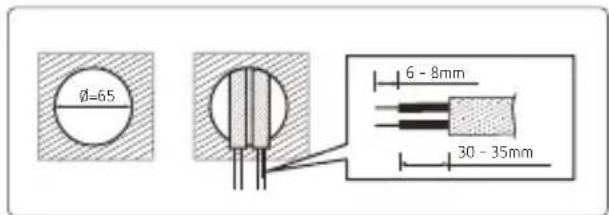

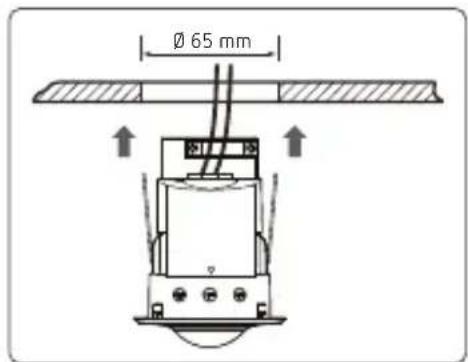

Lag takåpning med ∅ 65 mm

Løsne skruene på beskyttelseshetten og ta av beskyttelseshetten

Før ledningen gjennom tetningen i beskyttelseshetten

Koble til sensordelen iht. koblingsskjema

▶ Fest kabelen med kabelklemme

▶ Sett på og skru fast beskyttelseshetten

▶ Fest bevegelsesmelderen med spente fjærer i taket

Koble bevegelsesmelderen til strømnettet

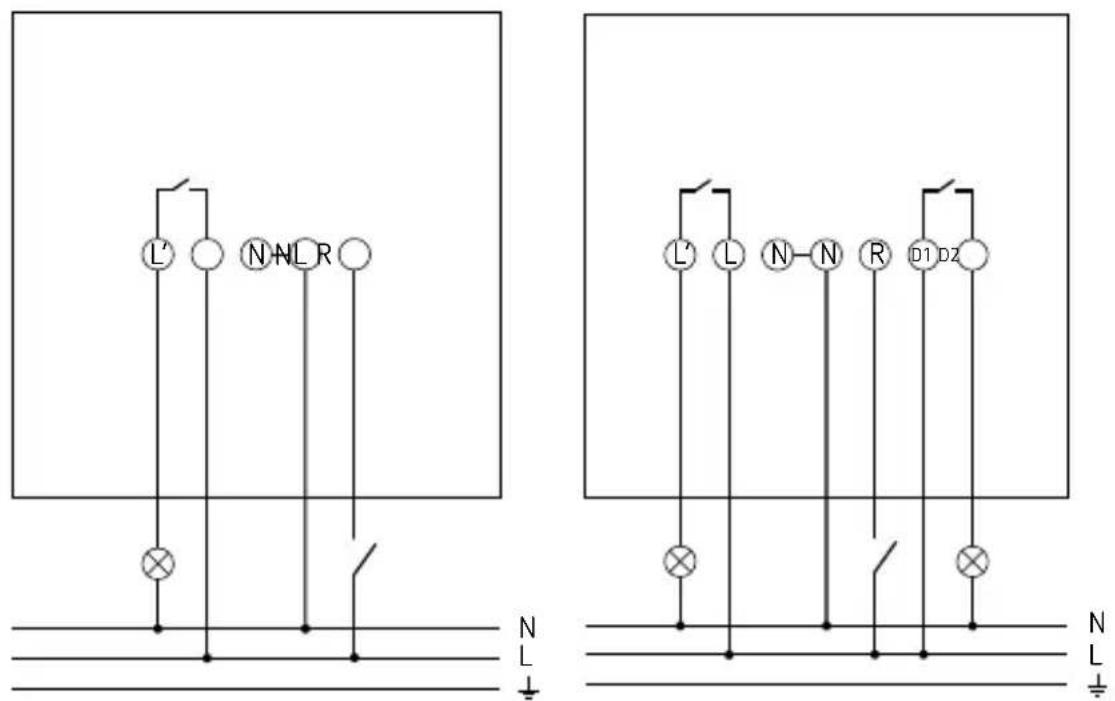

Koble til bevegelsesmelder

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

Koble fra spenningen
Sikre mot gjeninnkobling
▶ Kontroller at det ikke er spenning
Jord og kortslutt
▶ Tilstøtende, strømførende deler må tildekkes eller sperres

Oppvarmingsfasen tar ca. 60 s. LED-lampen lyser permanent rødt.

LUXA 103-100 C DE LUXA 103-101 C DE

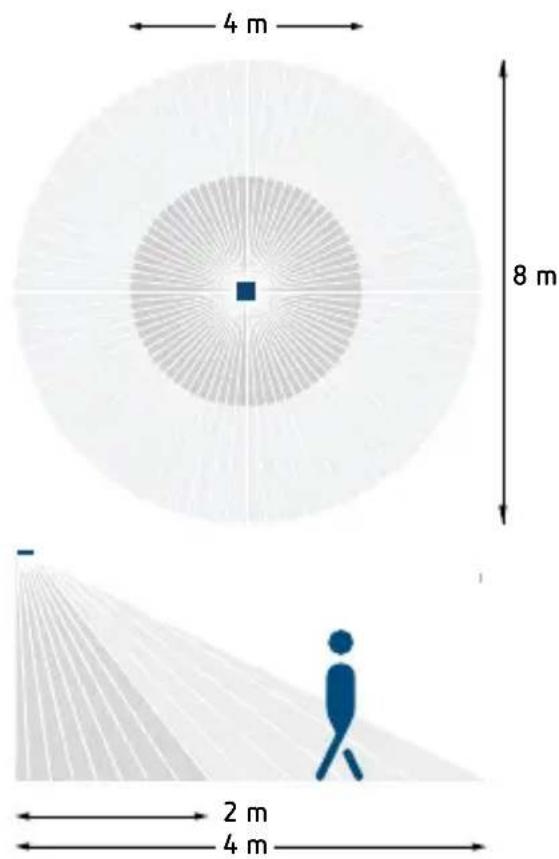

Installasjonsveiledninger og registreringsområde

Siden melderen reagerer på temperatursvingninger, bør fölgende situasjoner unngås:

• Bevegelsesmelderen må ikke rettes mot gjenstander med sterkt reflekterende overflater, som f. eks. speil.
• Bevegelsesmelderen må ikke installeres i nærheten av varmekilder som f. eks. varmeåpninger, klimaanlegg, lamper osv.
  Bevegelsesmelderen må ikke rettes mot gjenstander som beveger seg i vinden, som f. eks. forheng, store planter osv.
  Vær oppmerksom på bevegelsesretningen under testingen.

① Anbefalt monteringshøyde: 2,5 m

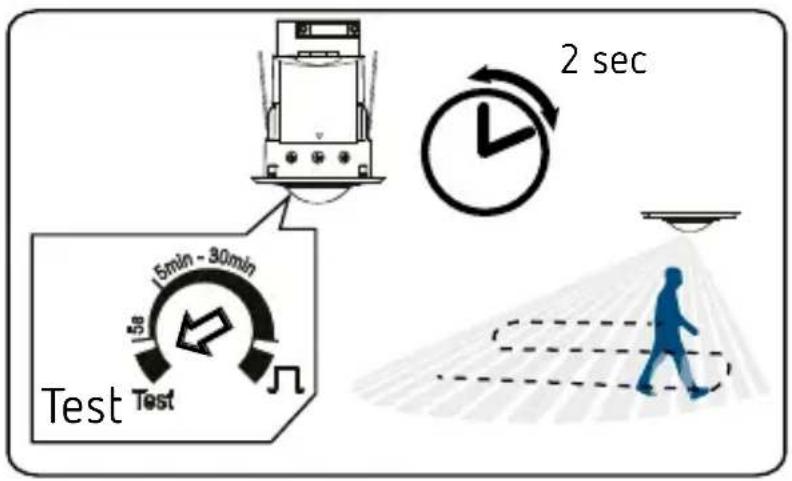

5. Gangtest

Gangtesten benyttes til å teste registreringsområdet.

▶ Still potensiometeret for etterløpstid (TIME 1) på Test. Bevegelsesmelderen reagerer bare på bevegelser, lysmålingen er utkoblet.

Gå gjennom registreringsområdet. Hver registrerte beve-gelse indikeres av LED-lampen og bryterkontakten Lys lukker i 2 s.


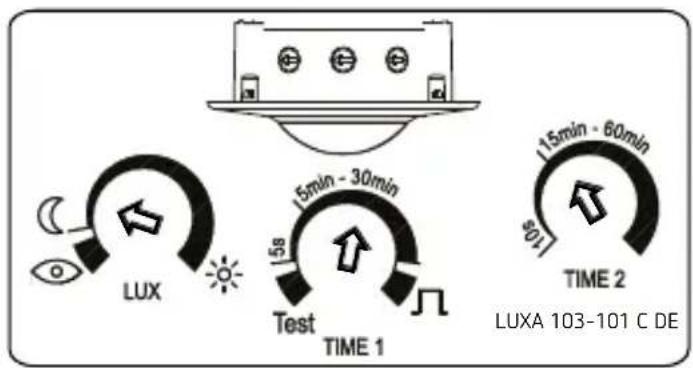

6. Innstilling

Bevegelsessensoren LUXA 103-100 C DE er utstyrt med 2 potensiometre for innstilling av etterløpstid (TIME 1) og lysstyrke (LUX), med LUXA 103-101 C DE er i tillegg innstilling av tid VVS (TIME 2) mulig.

Innstilling av lysstyrke (LUX)

Med potensiometer lysstyrke (LUX) kan det innstilles forskjel- lige verdier for lysstyrke.

Dersom du ønsker å endre forhåndsinnstilt lysstyrke

▶ Sett potensiometer på ønsket lysstyrke

$$ (1 0 - 2 0 0 0 \mathrm{Lux} = \text { } \text { }) $$

Om du vil bruke Teach-in-funksjonen til å lære inn et bestemt lysnivå

Ved ønsket lysstyrke stiller man potensiometer på . LED-lampen blinker i 20 s, deretter blir lysstyrkeverdien som måles, overført.

Innstilling av etterløpstid (TIME 1)

Når bevegelsesmelderen ikke lenger registrerer noen beve- gelse, vil den slås av etter den innstilte etterløpstiden.

Hvis du ønsker å endre forhåndsinnstilt tid

▶ Still inn potensiometeret på ønsket tid (5 sek – 30 min).

Dersom du ønsker å benytte impulsfunksjonen (f.eks. til tids-bryter for trappebelysning)

▶ Still potensiometeret på . Bevegelsesmelderen for modu-sen "Trappebelysnings-tidsbrytere" er på i 1 s og av i 9 s.

Still inn potensiometeret på ønsket tid (10 sek – 60 min

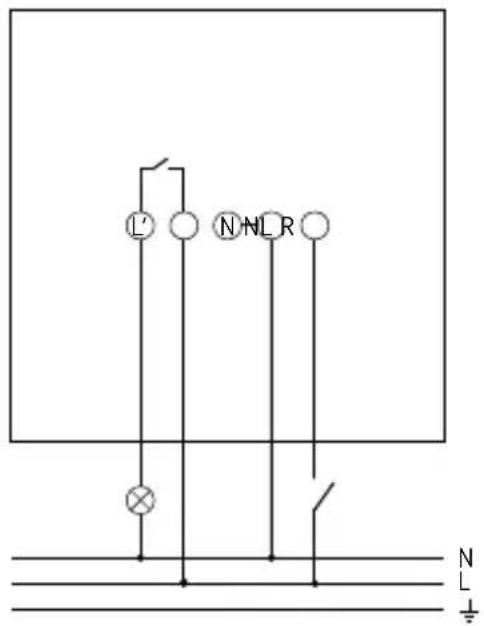

Manuell betjening

Belysningen kan kobles inn og ut manuelt ved hjelp av en pulsbryter.

▶ Trykk kort 1 gang på pulsbryter (< 1 sek) → Lyset er av

Når lyset er av

➢ Trykk kort 1 gang på pulsbryter (< 1 sek) → Lyset er på i det tidsrommet som ble innstilt med potensiometeret, deretter går melderen over i automodus

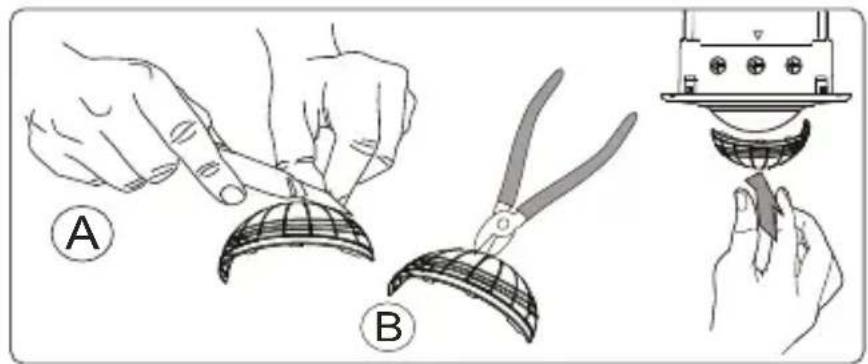

• Bruk vedlagte dekklips for å tilpasse bevegelsesmelderen til ønsket registreringsområde.
• Bruk en tang eller lignende til å fjerne ønsket del av dekklipsen.
  ▶ Deretter settes det på linsen.
