BRUKSANVISNING LUXA 103-100 U THEBEN

1. Grunnleggende sikkerhetsanvisninger 3
2. Tiltenkt bruk 3 Avfallshändtering 3
3. Apparatbeskrivelse 4
4. Montering og tilkobling 4

Montere bevegelsesmelder 4

Koble til bevegelsesmelder 7

Installasjonsveiledninger og registreringsområde 8

1. Gangtest 9

6. Innstilling 9

Stille inn lysstyrke (LUX) 10

Stille inn etterløpstid (TIME) 11

Stille inn følsomhet (Meter) 11

Stille inn akustikksensor (Mic) 12

Manuell betjening 12

1. Grunnleggende sikkerhetsanvisninger

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

- Apparatet er i samsvar med EN 60669-2-1 ved forskriftsmessig installasjon

2. Tiltenkt bruk

• Bevegelsesmelder for automatisk styring av belysning avhengig av tilstedeværelse og lysstyrke
• Egnet for takmontering (hule tak) innendørs med innfelt boks eller utenpåliggende ramme med tilbehør 9070986
• Egnet for toaletter, små rom, arbeidsplasser, kontorer osv.
• LUXA 103-100 UA WH med akustikksensor (mikrofon) egner seg for sanitær- og toalettrom

Avfallshåndtering

Avfallshändter apparatet miljømessig korrekt (el-avfall)

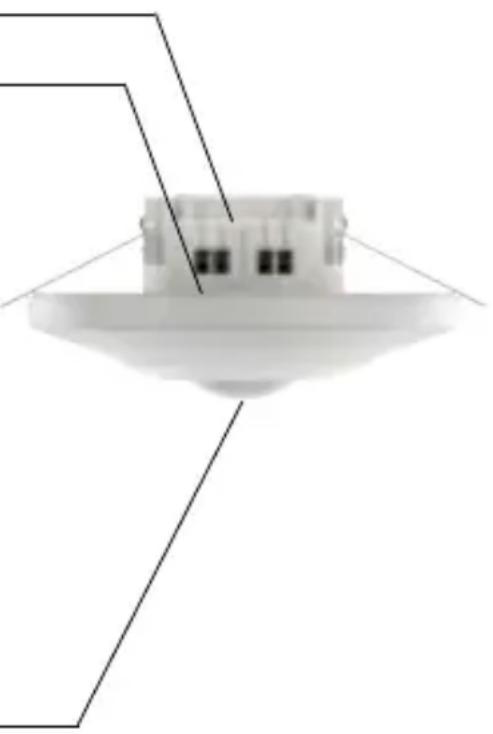

3. Apparatbeskrivelse

Sensordel

4 potensiometre for inn- — stilling av etterløpstid (TIME), lysstyrke (LUX), registreringsområde (Meter) og akustikksensor (Mic); LUXA 103-100 U WH er kun utstyrt med 2 potensiometre for innstilling av etterløpstid (TIME) og lysstyrke (LUX)

Rød LED

4. Montering og tilkobling

Montere bevegelsesmelder

i Montering i taket, i innfelt boks eller utenpåliggende ramme
① Monteringshøyde: 2,5 – 3 m (kun ved montering i mellomdekke - fjærer)
① Bevegelsesmelderen må ha fri sikt til personer
i LUXA 103-100 UA er utstyrt med en mikrofon

Montering i tak

Koble fra spenning

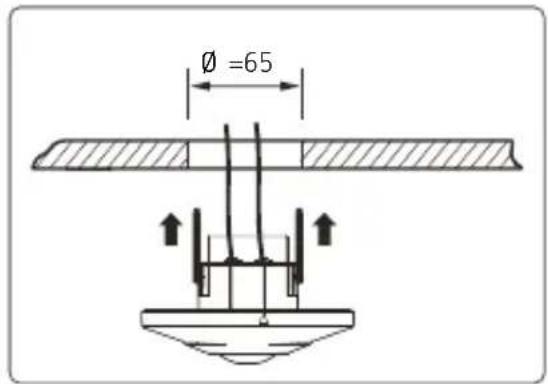

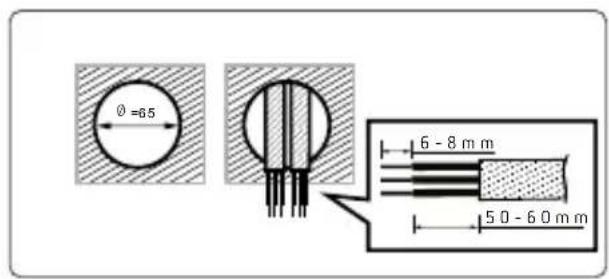

Lag takåpning med ∅ 65 mm

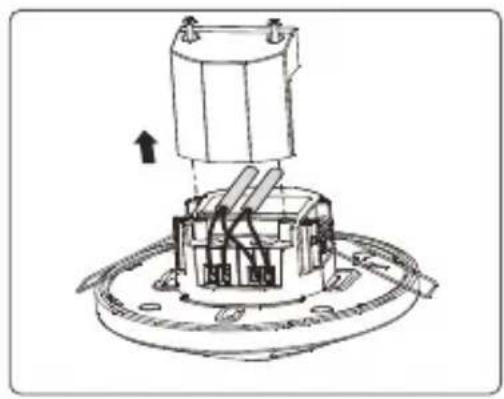

Løsne skruene på beskyttelseshetten og ta av beskyttelseshetten

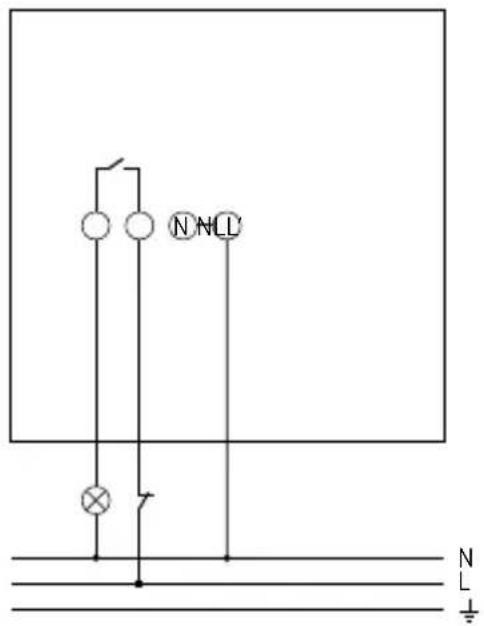

Koble til bevegelsesmelder i henhold til koblingsskjema
▶ Sett på og skru fast beskyttelseshette
▶ Fest sensoren med stramme fjærer i taket, skru den evt. fast i innfelt boks (fjern først strammefjærene)

Koble bevegelsesmelderen til strømnettet

① Alternativ montering i innfelt boks (fjern først strammefjærene) eller utenpåliggende ramme

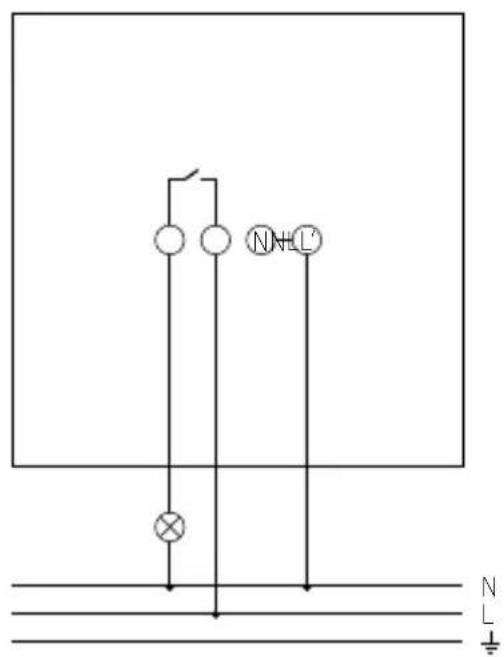

Koble til bevegelsesmelder

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

Koble fra spenning
Sikre mot gjeninnkobling
▶ Kontroller at det ikke er spenning
Jord og kortslutt
Tilstøtende, strømførende deler må tildekkes eller sperres

Oppvarmingsfasen tar ca. 60 s. Lysdioden lyser permanent rødt.

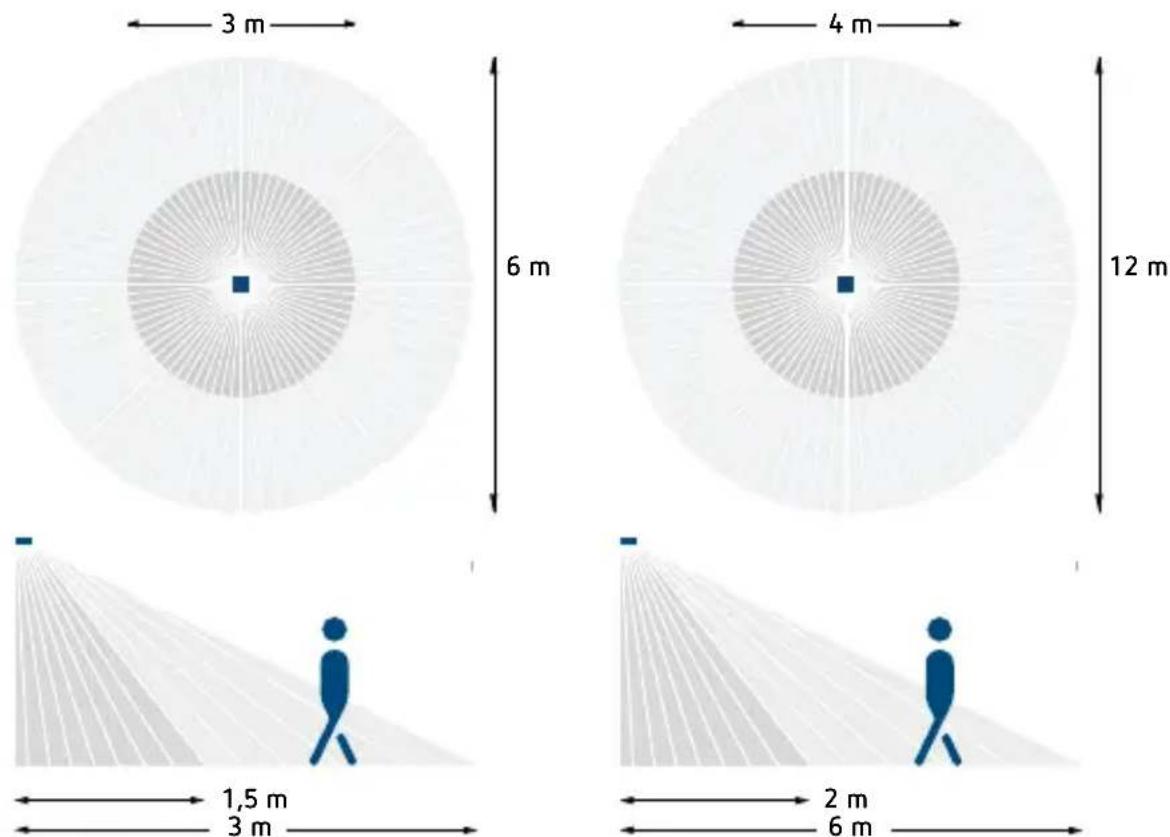

Installasjonsveiledninger og registreringsområde

Siden melderen reagerer på temperatursvingninger, bør fölgende situasjoner unngås:

• Bevegelsesmelderen må ikke rettes mot gjenstander med sterkt reflekterende overflater, som f. eks. speil
• Bevegelsesmelderen må ikke installeres i nærheten av varmekilder som f. eks. varmeåpninger, klimaanlegg, lamper osv.
  Bevegelsesmelderen må ikke rettes mot gjenstander som beveger seg i vinden, som f. eks. forheng, store planter osv.
  Vær oppmerksom på bevegelsesretningen under testingen

LUXA 103-100 U WH LUXA 103-100 UA WH

① Monteringshøyde: 2,5–3 m

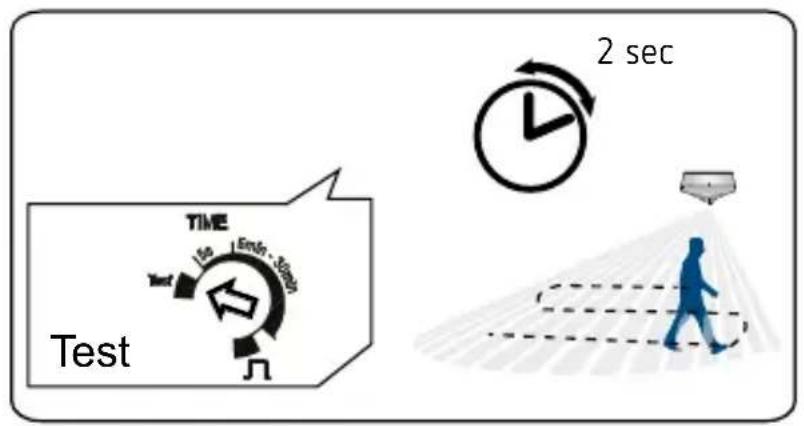

5. Gangtest

Gangtesten benyttes til å teste registreringsområdet.

▶ Still potensiometeret for etterløpstid (TIME) på Test. Beve-gelsesmelderen reagerer bare på bevegelser, lysmålingen er utkoblet

Gå gjennom registreringsområdet. Hver registrerte beve-gelse indikeres av LED-lampen og bryterkontakten lys lukker i 2 s

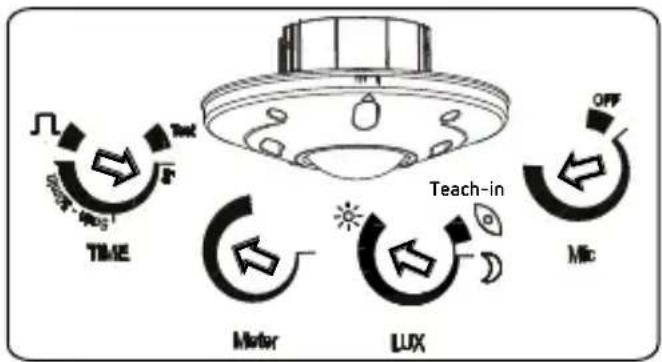

Bevegelsessensoren LUXA 103-100 UA WH er utstyrt med 4 potensiometre for innstilling av etterløpstid (TIME 1), lysstyrke (LUX), følsomhet (METER) og akustikksensor (Mic); med LUXA 103-100 U WH er kun innstilling av etterløpstid (TIME) og lysstyrke (LUX) mulig.

LUXA 103-100 UA WH

LUXA 103-100 U WH

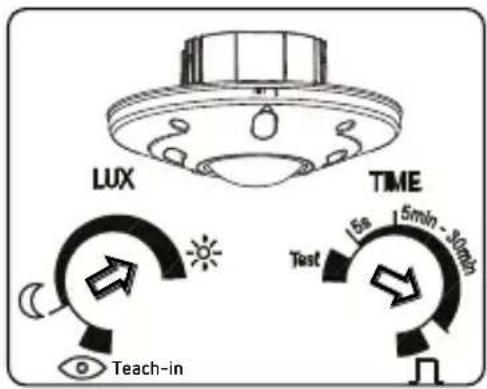

Stille inn lysstyrke (LUX)

Med potensiometer lysstyrke (LUX) kan det stilles inn forskjel- lige lysstyrker.

Dersom du ønsker å endre forhåndsinnstilt lysstyrke

▶ Sett potensiometer på ønsket lysstyrke (10 - 2000 Lux = 🌐)

Om du vil bruke Teach-in-funksjonen til å lære inn et bestemt lysnivå

- Ved ønsket lysstyrke stiller man potensiometer på . LED-lampen blinker i 20 s, deretter blir lysstyrkeverdien som måles, overført - La potensiometeret stå i stilling

Stille inn etterløpstid (TIME)

Når bevegelsesmelderen ikke lenger registrerer noen beve- gelse, vil den slås av etter den innstilte etterløpstiden. Hvis du ønsker å endre forhåndsinnstilt tid

Still inn potensiometeret på ønsket tid (5 sek–30 min)

Dersom du ønsker å benytte impulsfunksjonen (f.eks. til tids-bryter for trappebelysning)

▶ Still potensiometeret på . Bevegelsesmelderen for modu- sen "Trappebelysnings-tidsbrytere" er på i 1 s og av i 9 s

Stille inn følsomhet (Meter)

Du kan redusere følsomheten for å unngå feilkoblinger.

▶ Still potensiometeret Meter til ønsket følsomhet

Stille inn akustikksensor (Mic)

▶ Still potensiometeret til ønsket følsomhet

Mic

Lyset forblir skrudd på så lenge signaler registreres vha. PIR-sensoren for bevegelse eller vha. akustikksensoren (mikrofon). Om ingen bevegelse registreres eller ingen akustiske signaler mottas, skrur melderen seg av etter at den innstilte bryterfor-sinkelsen til lyset er utløpt.

Etter at melderen er avslått kan man reaktivere melderen med et akustisk signal innen 8 sekunder, slik at lyset skrus på igjen.

Manuell betjening

Belysningen kan kobles inn og ut manuelt ved hjelp av en pulsbryter.

Trykk kort 1 gang på pulsbryter (< 1 sek) → Lyset er på/av i det tidsrommet som ble innstilt med potensiometeret, deretter går melderen over i automodus

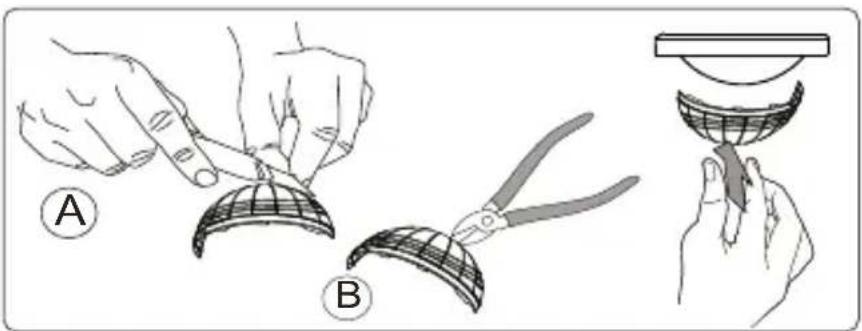

Bruk vedlagte dekklips for å tilpasse bevegelsesmelderen til ønsket registreringsområde
▶ Bruk en tang eller lignende til å fjerne ønsket del av dekklipsen
Deretter settes det på linsen
