BRUKSANVISNING LUXA 103-100 AP THEBEN
- Grunnleggende sikkerhetsanvisninger 3
- Tiltenkt bruk 3 Avfallshändtering 3
- Apparatbeskrivelse 4
-
Montering og tilkobling 4
Montere bevegelsesmelder 5
Koble til bevegelsesmelder 7
Installasjonsveiledninger og registreringsområde 8 -
Gangtest 9
6. Innstilling 9
Stille inn lysstyrke (LUX) 10
Stille inn etterløpstid (TIME 1) 10
Stille inn følsomhet (METER) 11
Manuell betjening 12
1. Grunnleggende sikkerhetsanvisninger
ADVARSEL
Livsfare på grunn av elektrisk støt eller brann!
Montering skal kun utføres av autorisert elektroinstallatør!
- Apparatet er i samsvar med EN 60669-2-1 ved forskriftsmessig installasjon
2. Tiltenkt bruk
- Bevegelsesmelder for automatisk styring av belysning avhengig av tilstedeværelse og lysstyrke (LUXA 103-100 AP); LUXA 103-101 AP: egnet for automatisk belysnings- og VVS-styring (VVS kobles uavhengig av lysstyrke)
- Egnet for utenpåliggende takmontering innendørs
- Egnet for små rom, arbeidsplasser, kontorer osv.
Avfallshändtering
Avfallshåndter apparatet miljømessig korrekt (el-avfall)
3. Apparatbeskrivelse
3 potensiometre for innstilling av etterløpstid (TIME), lysstyrke (LUX) og registre-ringsområde (METER) (under dekslet) I tillegg innstilling av tid VVS (TIME 2) ved LUXA 103-101 AP
Rød LED
4. Montering og tilkobling
⚠️Sikre apparatet med en forkoblet automatsikring type C (EN 60898-1) på maks. 10 A (Kanal 1)
⚠️ Sikre apparatet med en forkoblet automatsikring type C (EN 60898-1) på maks. 6 A (Kanal 2 VVS)
Montere bevegelsesmelder
i Monteringshøyde: 2–3 m
i Bevegelsesmelderen må ha fri sikt til personer
Koble fra spenning

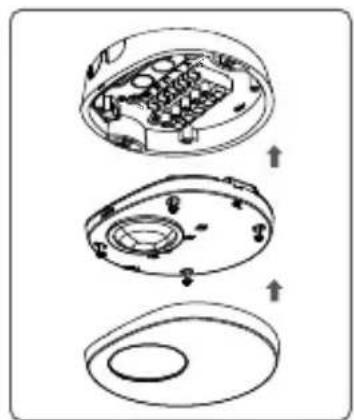

Løft det ytre lokket forsiktig med en skrutrekker og skru øvre del av huset

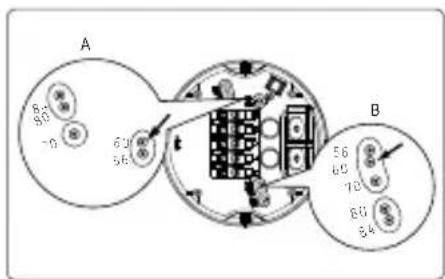

Ta hensyn til utbrudd for innfellingsboksen

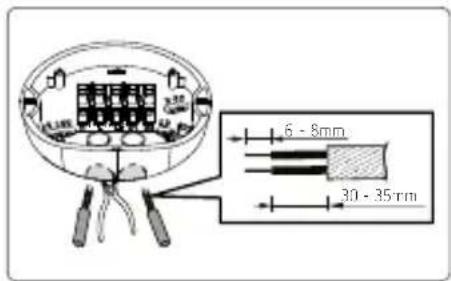

▶Avisoler 6–8 mm av ledningen
▶ Sett på markeringene for hullene og bor opp hullene

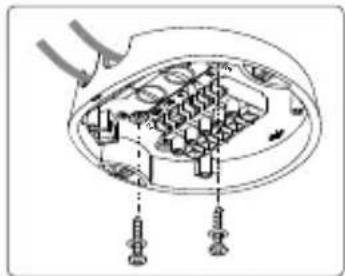

▶ Fest sokkelen i taket, koble de enkelte lederne til tilsvarende klemmer og trekk til skruene
▶ Skru på huset
▶ Juster potensiometrene
▶ Sett på dekslet og lukk låsemekanismen
Koble bevegelsesmelderen til strømnettet

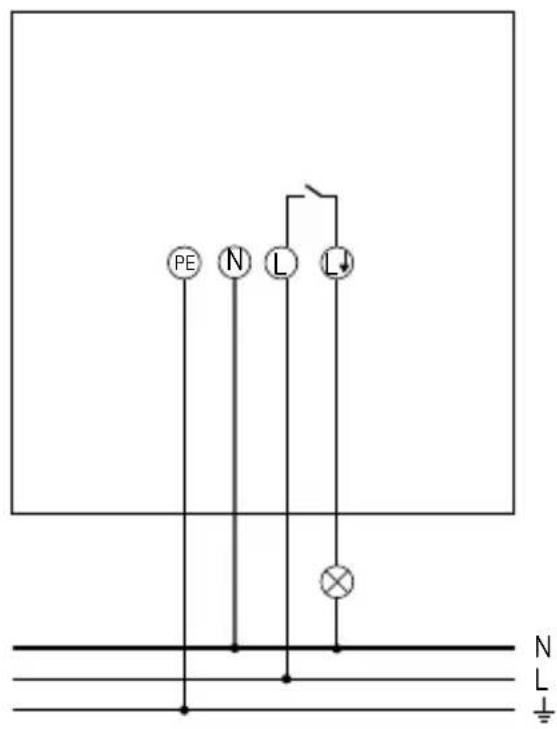

Koble til bevegelsesmelder
ADVARSEL
Livsfare på grunn av elektrisk støt eller brann!
Montering skal kun utføres av autorisert elektroinstallatør!
Koble fra spenning
Sikre mot gjeninnkobling
▶ Kontroller at det ikke er spenning
Jord og kortslutt
Tilstøtende, strømførende deler må tildekkes eller sperres
Oppvarmingsfasen tar ca. 60 s. LED-lampen lyser permanent rødt.

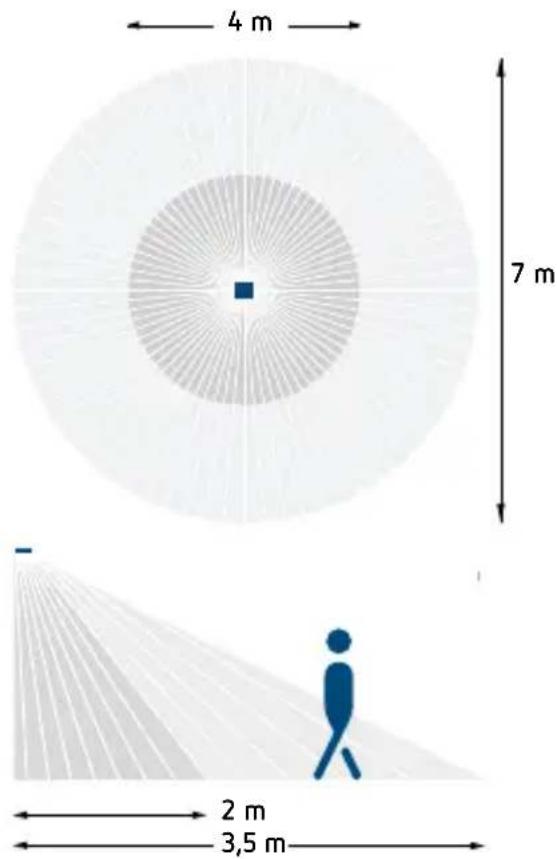

Installasjonsveiledninger og registreringsområde
Siden melderen reagerer på temperatursvingninger, bør fölgende situasjoner unngås:
- Bevegelsesmelderen må ikke rettes mot gjenstander med sterkt reflekterende overflater, som f. eks. speil.
Bevegelsesmelderen må ikke installeres i nærheten av varmekilder som f. eks. varmeåpninger, klimaanlegg, lampen osv.
Bevegelsesmelderen må ikke rettes mot gjenstander som beveger seg i vinden, som f. eks. forheng, store planter osv.
Vær oppmerksom på bevegelsesretningen under testingen,
① Anbefalt monteringshøyde: 2,5 m

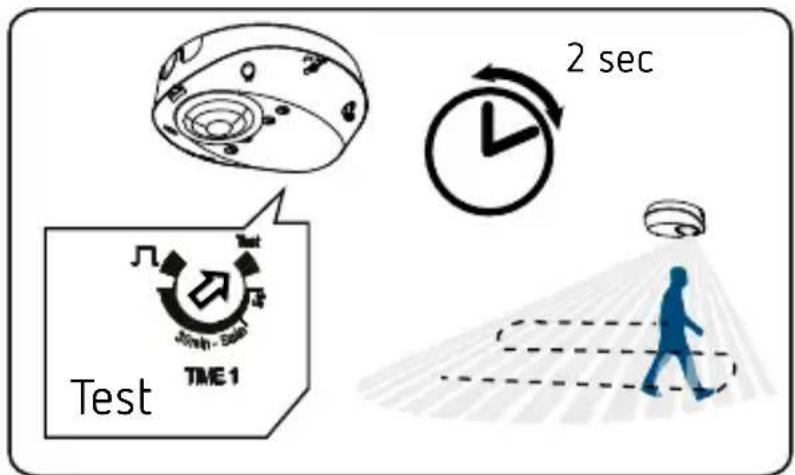

5. Gangtest
Gangtesten benyttes til å teste registreringsområdet.
▶ Still potensiometeret for etterløpstid (TIME 1) på Test.
Bevegelsesmelderen reagerer bare på bevegelser, lysmålingen er utkoblet.
Gå gjennom registreringsområdet. Hver registrerte beve-gelse indikeres av LED-lampen og bryterkontakten Lys lukker i 2 s.


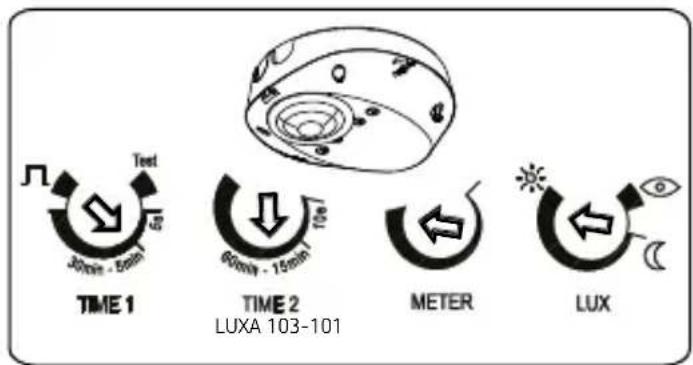

6. Innstilling
Bevegelsessensoren LUXA 103-100 AP er utstyrt med 3 potensiometre for innstilling av etterløpstid (TIME 1), lysstyrke (LUX) og følsomhet (METER), med LUXA 103-101 AP er i tillegg innstilling av tid VVS (TIME 2) mulig.
Stille inn lysstyrke (LUX)
Med potensiometer lysstyrke (LUX) kan det innstilles forskjel- lige lysstyrker.
Dersom du ønsker å endre forhåndsinnstilt lysstyrke
▶ Sett potensiometer på ønsket lysstyrke (10 - 2000 Lux = ✱)
Om du vil bruke Teach-in-funksjonen til å lære inn et bestemt lysnivå
Ved ønsket lysstyrke stiller man potensiometeret på . LED-lampen blinker i 25 s, deretter blir lysstyrkeverdien som måles, overført.
La potensiometeret stå i stilling.
Stille inn etterløpstid (TIME 1)
Når bevegelsesmelderen ikke lenger registrerer noen beve- gelse, vil den slås av etter den innstilte etterløpstiden.
Hvis du ønsker å endre forhåndsinnstilt tid
▶ Still inn potensiometeret på ønsket tid (5 sek–30 min).
Dersom du ønsker å benytte impulsfunksjonen (f.eks. til tids-bryter for trappebelysning)
▶ Still potensiometeret på . Bevegelsesmelderen for modu-sen "Trappebelysnings-tidsbrytere" er på i 1 s og av i 9 s.
Still inn potensiometeret på ønsket tid (10 sek–60 min).
VVS kobles uavhengig av lysstyrke
Stille inn følsomhet (METER)
Du kan redusere følsomheten for å unngå feilkoblinger.
▶ Still potensiometeret METER til ønsket følsomhet.
Manuell betjening

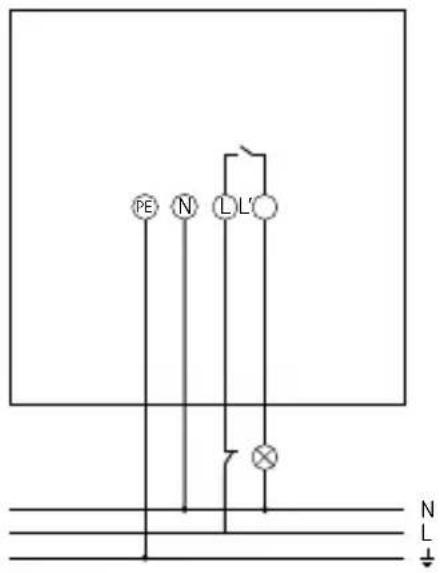

Belysningen kan kobles inn og ut manuelt ved hjelp av en pulsbryter.
Når lyset er av
▶ Trykk kort 1 gang på pulsbryter → Lyset er på i det tidsrommet som ble innstilt med potensiometeret, deretter går melderen over i automodus

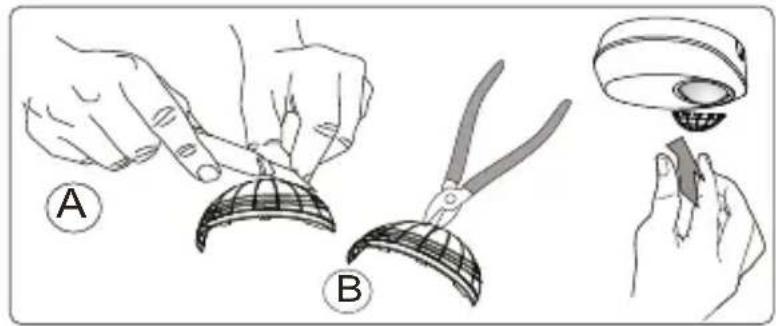

Bruk vedlagte dekklips for å tilpasse bevegelsesmelderen til ønsket registreringsområde.
- Bruk en tang eller lignende til å fjerne ønsket del av dekklipsen.
▶ Deretter settes det på linsen.
