BRUKSANVISNING LUXA 103-101 DE WH THEBEN
- Grunnleggende sikkerhetsanvisninger 3
- Tiltenkt bruk 3 Avfallshändtering 3
- Apparatbeskrivelse 4
- Montering og tilkobling 4
Montere bevegelsesmelder 4
Koble til bevegelsesmelder 7
Installasjonsveiledninger og registreringsområde 8
- Gangtest 9
6. Innstilling 9
Stille inn lysstyrke (LUX) 10
Stille inn etterløpstid (TIME 1) 10
Stille inn følsomhet (METER) 11
Manuell betjening 12
Begrense registrerings- området 13
-
Tekniske data 14
-
Kontakt 15
1. Grunnleggende sikkerhetsanvisninger
ADVARSEL
Livsfare på grunn av elektrisk støt eller brann!
Montering skal kun utføres av autorisert elektroinstallatør!
- Apparatet er i samsvar med EN 60669-2-1 ved forskriftsmessig installasjon
2. Tiltenkt bruk
- Bevegelsesmelder for automatisk styring av belysning avhengig av tilstedeværelse og lysstyrke; LUXA 103-101 DE: egnet for automatisk belysnings- og VVS-styring
- Egnet for takmontering (hule tak) innendørs
- Egnet for små rom, arbeidsplasser, kontorer osv.
Avfallshändtering
- Avfallshändter apparatet miljømessig korrekt (el-avfall)
3. Apparatbeskrivelse
Sensordel
3 potensiometre for innstil- ling av etterløpstid (TIME), lysstyrke (LUX) og registre- ringsområde (METER) I tillegg innstilling av tid VVS (TIME 2) ved LUXA 103-101 DE
Rød LED
Effektdel
4. Montering og tilkobling
Sikre apparatet med en forkoblet automatsikring type C (EN 60898-1) på maks. 10 A.
Sikre apparatet med en forkoblet automatsikring type C (EN 60898-1) på maks. 6 A (Kanal 2 VVS).
Montere bevegelsesmelder
① Monteringshøyde: 2–3 m
① Kabellengde: 100 cm
① Bevegelsesmelderen må ha fri sikt til personer
Koble fra spenning

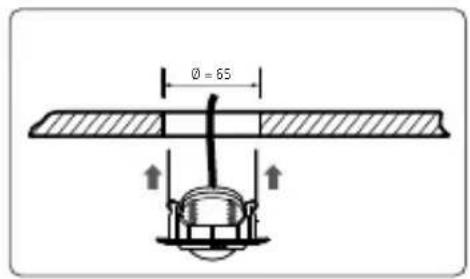

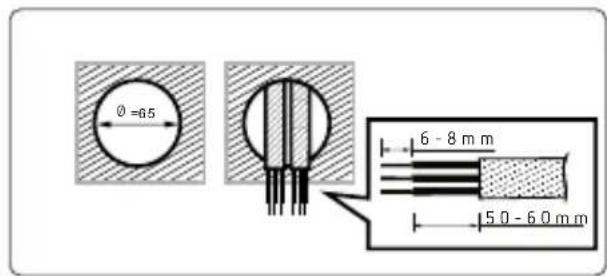

Lag takåpning med ∅ 65 mm

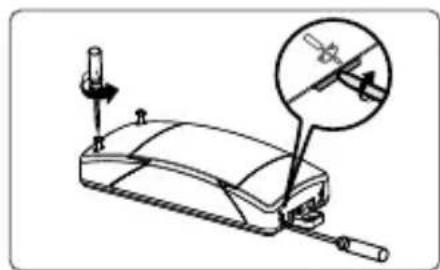

▶ Skru på effektdel og vipp den opp
Koble til effektdelen og sensordelen iht. koblingsskjema

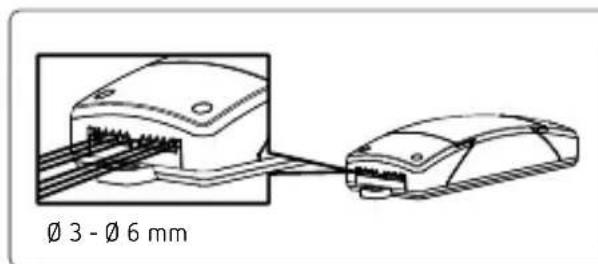

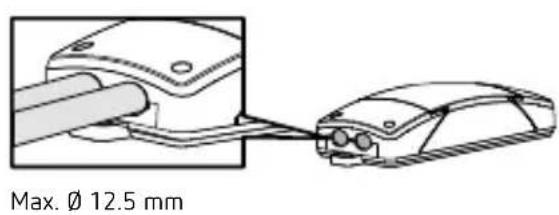

i Utbrudd på effektdelen kan tilpasses til kabeldiameter (min. ∅ 3 - maks. ∅ 12,5 mm)

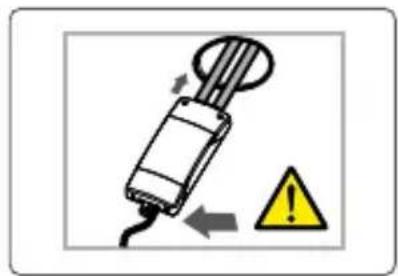

S: Nettverkspluggen må sitte godt fast

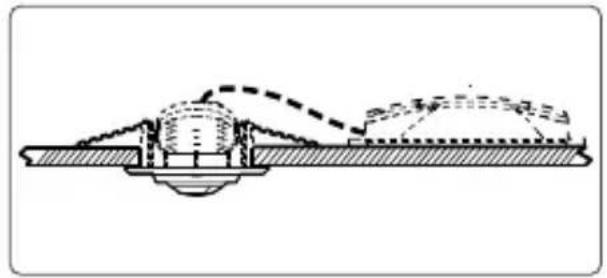

- Skyv effektdelen gjennom åpningen i taket og fest senso-ren med spente fjærer i taket
Koble bevegelsesmelderen til strømnettet
Koble til bevegelsesmelder
ADVARSEL
Livsfare på grunn av elektrisk støt eller brann!
Montering skal kun utføres av autorisert elektroinstallatør!
Koble fra spenning
Sikre mot gjeninnkobling
▶ Kontroller at det ikke er spenning
Jord og kortslutt
Tilstøtende, strømførende deler må tildekkes eller sperres
Oppvarmingsfasen tar ca. 60 s. Lysdioden lyser permanent rødt.

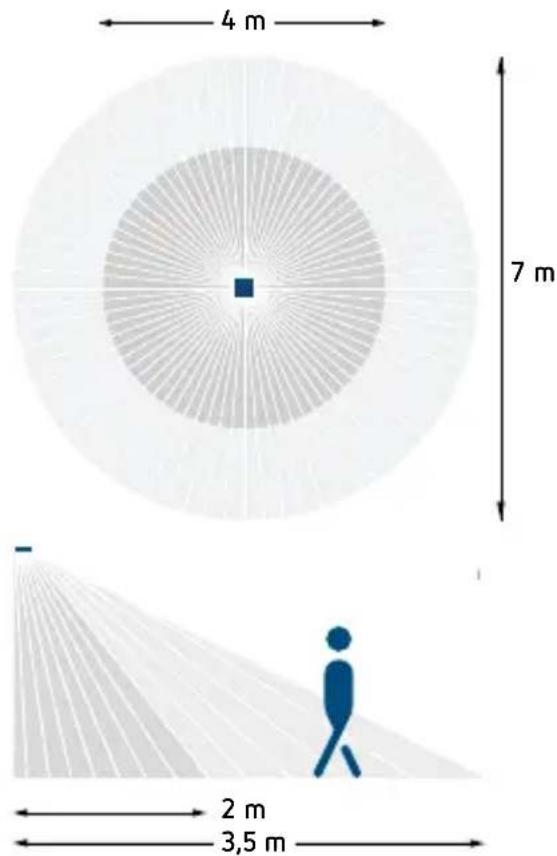

Installasjonsveiledninger og registreringsområde
Siden melderen reagerer på temperatursvingninger, bør fölgende situasjoner unngås:
- Bevegelsesmelderen må ikke rettes mot gjenstander med sterkt reflekterende overflater, som f. eks. speil.
Bevegelsesmelderen må ikke installeres i nærheten av varmekilder som f. eks. varmeåpninger, klimaanlegg, lampen osv.
Bevegelsesmelderen må ikke rettes mot gjenstander som beveger seg i vinden, som f. eks. forheng, store planter osv.
Vær oppmerksom på bevegelsesretningen under testingen,
① Anbefalt monteringshøyde: 2,5 m

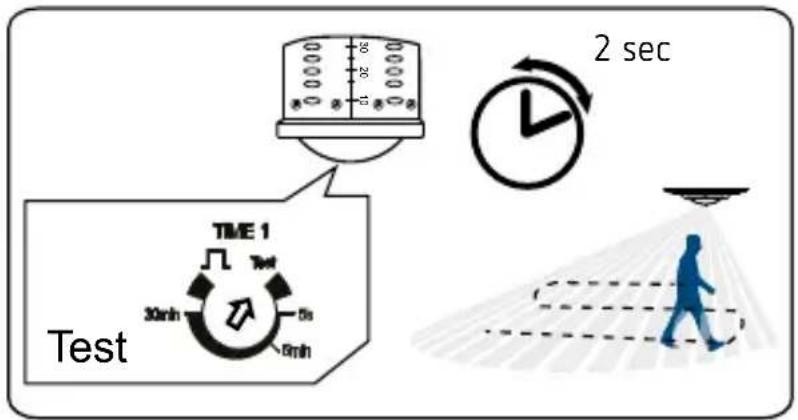

5. Gangtest
Gangtesten benyttes til å teste registreringsområdet.
▶ Still potensiometeret for etterløpstid (TIME 1) på Test.
Bevegelsesmelderen reagerer bare på bevegelser, lysmålingen er utkoblet.
Gå gjennom registreringsområdet. Hver registrerte beve-gelse indikeres av LED-lampen og bryterkontakten lys lukker i 2 s.


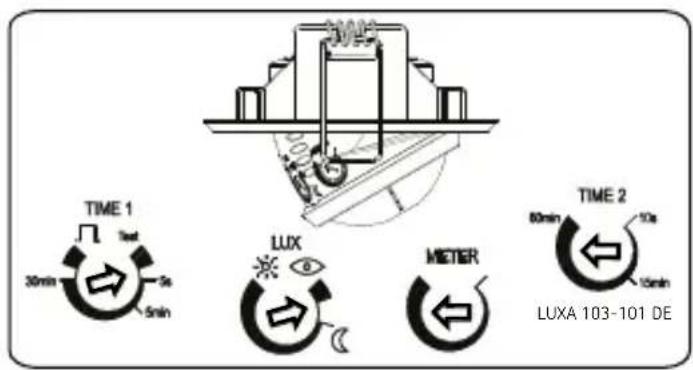

6. Innstilling
Bevegelsessensoren LUXA 103-100 DE er utstyrt med 3 potensiometre for innstilling av etterløpstid (TIME 1), lysstyrke (LUX) og følsomhet (METER), med LUXA 103-101 DE er i tillegg innstilling av tid VVS (TIME 2) mulig.
Stille inn lysstyrke (LUX)
Med potensiometer lysstyrke (LUX) kan det stilles inn forskjel- lige lysstyrker.
Dersom du ønsker å endre forhåndsinnstilt lysstyrke
▶ Sett potensiometer på ønsket lysstyrke (10 - 2000 Lux = ⚙️)
Om du vil bruke Teach-in-funksjonen til å lære inn et bestemt lysnivå
Ved ønsket lysstyrke stiller man potensiometeret på . LED-lampen blinker i 20 s, deretter blir lysstyrkeverdien som måles, overført.
La potensiometeret stå i stilling.
Stille inn etterløpstid (TIME 1)
Når bevegelsesmelderen ikke lenger registrerer noen beve- gelse, vil den slås av etter den innstilte etterløpstiden.
Hvis du ønsker å endre forhåndsinnstilt tid
- Still inn potensiometeret på ønsket tid (5 sek–30 min).
Dersom du ønsker å benytte impulsfunksjonen (f.eks. til tids-bryter for trappebelysning)
▶ Still potensiometeret på . Bevegelsesmelderen for modu-sen "Trappebelysnings-tidsbrytere" er på i 1 s og av i 9 s.
Still inn potensiometeret på ønsket tid (10 sek–60 min).
Stille inn følsomhet (METER)
Du kan redusere følsomheten for å unngå feilkoblinger.
▶ Still potensiometeret METER til ønsket følsomhet.

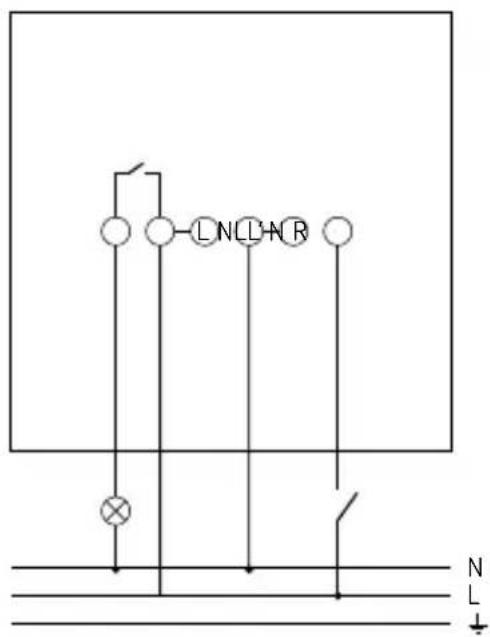

Manuell betjening
Belysningen kan kobles inn og ut manuelt ved hjelp av en pulsbryter.
▶ Trykk kort 1 gang på pulsbryter (< 1 sek)
→ Lyset er av
Når lyset er av
- Trykk kort 1 gang på pulsbryter → Lyset er på i det tidsrommet som ble innstilt med potensiometeret, deretter går melderen over i automodus

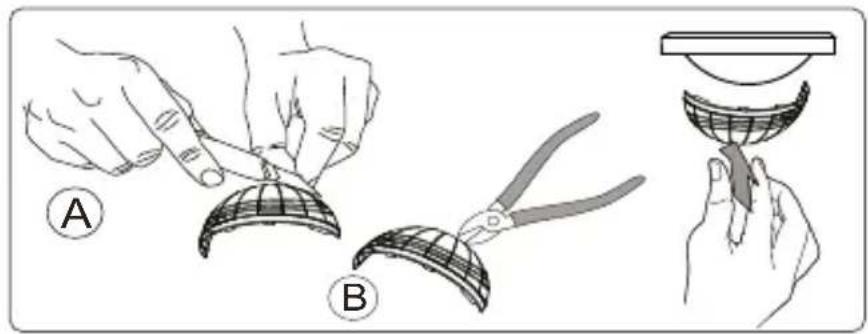

Bruk vedlagte dekklips for å tilpasse bevegelsesmelderen til ønsket registreringsområde.
- Bruk en tang eller lignende til å fjerne ønsket del av dekklipsen.
Deretter settes det på linsen.
