BRUKSANVISNING theRonda S360-100 UP THEBEN

- Automatisk nærværs- og lysnivåavhengig styring av belysning

- Egner seg for måling av blandet lys fra fluoriserende lamper (FL/PL/ESL), halogen-/glødelamper og LED-lamper

- Kanal A lys: relé, 230 V

- Drift med hel- eller halvautomatikk, kan omkobles

- Nominell lysstyrkeverdi kan stilles inn, innlæringsfunksjon

- Forkortelse av bryterforsinkelsen ved kort nærvær (korttidsnærvær)

- Tilkoblingsmulighet for pulsbrytere eller vippebrytere for manuell betjening med automatisk gjenkjenning av taster/brytere

- Impulsfunksjon for trappebelysnings-tidsbryter

- Justerbar følsomhet for registrering

- Melderen leveres klar til bruk med forinnstilling

- Testdrift for kontroll av funksjon og registreringsområde

• Takinnbygging med innpussingsboks

- Kan monteres i tak med ramme for utenpåliggende montering (ekstrautstyr)

- Bruker-fjernkontroll "theSenda S" (ekstrautstyr)

- Management-fjernkontroll "SendoPro" (ekstrautstyr)

- Installasjons-fjernkontroll "theSenda P" (ekstrautstyr)

- App-fjernkontroll "theSenda B" (ekstrautstyr) og tilhørende app "theSenda Plug" (iOS/Android)

2. Sikkerhet

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

Montering skal kun utføres av autorisert elektroinstallatør!

- Arbeider på elektriske anlegg skal kun utføres i henhold til gjeldende elektrotekniske regler av elektrikere eller av opplærte personer under ledelse og oppsyn av en elektriker!

- Følg nasjonale sikkerhetsbestemmelsene for arbeider på elektriske anlegg! Før monteringen må ledningen kobles til spenningsfri tilstand!

- Apparatet er vedlikeholdsfritt. Hvis du åpner eller fører gjenstander av noe slag inn i apparatet, vil garantien bli ugyldig.

3. Tiltenkt bruk

Nærværsmelderen er ment for innendørs installasjon. Nærværsmelderen skal bare brukes til formål som er kontraktsmessig avtalt mellom produsenten og brukeren. Enhver annen bruk utover dette er å anse som ikke tiltenkt bruk. Produsenten er ikke ansvarlig for skader som følger av slik bruk.

4. Funksjon

Nærværsmelderen blir fortrinnsvis brukt i kontorer, korridorer, ganger, trapper, toaletter, kjellere og garasjer, men kan også brukes privat for komfortabel og energieffektiv styring av belysning. Bryterkontakten "Lys" slår på lyset ved nærvær og utilstrekkelig lysstyrke, og av ved fravær eller tilstrekkelig lysstyrke. Lyset kan også slås på og av manuelt med pulsbrytere eller vippebrytere.

Funksjonsbeskrivelse

① Måling av blandingslys
② Nærværsregistrering
③ Kunstig lys
④ Pulsbryter for manuell styring av belysningen
⑤ Innfallende dagslys

Kanal A lys

Koblingsadferden styres av nærvær og lysstyrke. Bryterkontakten lukkes ved mørke og nærvær. Den åpnes med forsinkelse ved lysstyrke eller fravær.

Bryterforsinkelse

Bryterforsinkelsen muliggjør en forsinket utkobling av belysningen etter at rommet forlates. Bryterforsinkelse kan justeres i et område fra 10 s til 60 min. Hvis en person går inn i et rom uten andre personer, og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min (korttidsnærvær).

Betjening med taster

Belysningen kan til en hver tid betjenes manuelt med pulsbryter eller vippebryter. Dersom lyset slås på manuelt, vil det være på i minst 30 min så lenge det er personer til stede. Deretter slukkes det ved tilstrekkelig lysstyrke. Dersom rommet forlates (før denne tiden har utløpt), vil lyset kobles ut etter innstilt bryterforsinkelse. Dersom den kunstige belysningen slås av manuelt, vil belysningen forbli avslått så lenge det er personer til stede. Etter utløpt bryterforsinkelse vil belysningen igjen slås av og på automatisk.

Hel- eller halvautomatikk

Nærværsmelderen kan enten brukes til å styre belysningen helautomatisk for økt komfort eller halvautomatisk for økt strømsparing. Ved "helautomatisk" slås belysningen av og på automatisk. Ved "halvautomatisk" må belysningen alltid slås på manuelt. Utkobling av belysningen skjer alltid automatisk.

Impulsfunksjon

For å styre eksisterende trappebelysningstidsbrytere kan bryterforsinkelsen innstilles til impuls. Dermed vil det ved nærvær og mørke genereres en impuls hvert 10. sekund med 0,5 sekunders varighet på lysutgangen.

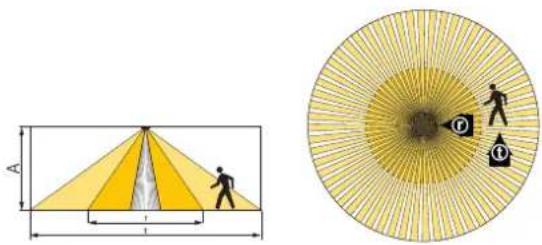

Det runde dekningsområdet til nærværsmelderen theRonda S dekker et midtre registreringsområde. Vær oppmerksom på at sittende personer registreres i områder med forskjellig størrelse. Anbefalt monteringshøyde er på 2 m–4 m. Ved større monteringshøyde blir følsomheten redusert. Videre øker størrelsen på og avstanden mellom de aktive og passive sonene til nærværsmelderen. Rekkevidden for registrering reduseres når temperaturen synker.

Sittende personer:

Nærværsmelderen reagerer meget følsomt på de minste bevegelser. Spesifi kasjonene gjelder for svært små bevegelser i bordhøyde (ca. 0,80 m). F.o.m. en monteringshøyde på >3 m blir registreringen mindre følsom. Det kreves tydeligere bevegelser for å oppnå en entydig registrering.

Alle spesifi kasjonene er veiledende.

Lysstyrkemåling

Nærværsmelderen måler kunstig lys og dagslys som blir refl ektert rett under melderen. Sonen for lysmåling danner et rektangel på ca. 1,8 x 3 m i bordhøyde. Monteringsstedet blir brukt som referanse for belysningsnivået. Direkte lysbestrå- ling vil ha innvirkning på lysmålingen.

Unngå å plassere gulvlamper eller hengende belysning rett under melderen. Dersom lysmålingen deaktiveres, kobles kanal A lys kun i henhold til nærvær (den nominelle lysstyrkeverdien er satt til "Måling av" vha. fjernkontrollen).

Egnede lamper

Nærværsmelderen er konstruert for drift med fl uoriserende lamper, kompaktlysrørlamper, halogen- og glødepærelamper samt LED-lamper. Grunnet høy innkoblingsstrøm på EVG-er og LED-drivere er det begrensninger på det maksimale antallet som kan kobles. Som forebyggende tiltak ved store belastninger kan det brukes en ekstern sikring.

6. Montering

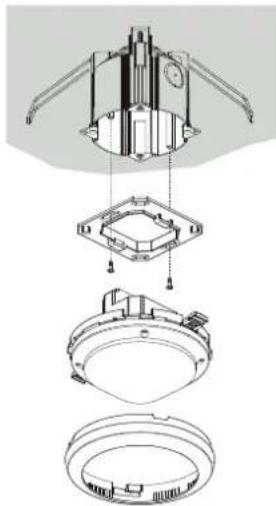

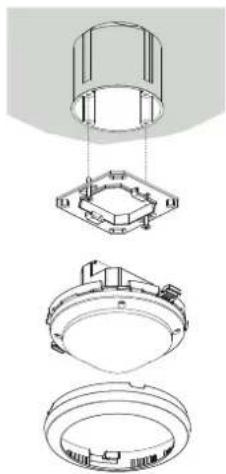

Innpusset montering

Innpusset montering av nærværsmelderen gjøres ved hjelp av en standard innfellingsboks, størrelse 1.

For enklere å kunne bygge nærværsmelderen inn i taket er det tilgang på en boks for takinnbygging 73A (se tilbehør). Denne sikrer både strekkavlastning og berøringsvern. Innbyggingsdiameteren er på 72 mm (borediameter 73 mm).

Nærværsmelderne kan brukes som master i enkeltkobling. Ved parallellkobling av utgangene for lys (L') må en sørge for at alle parallellkoblede meldere er koblet til samme fase.

Enkeltkobling

Ved enkeltkobling fungerer nærværsmelderen som master ved å registrere nærvær og lysstyrke og styrer belysningen.

Nærværsmelderen theRonda S har ikke et potensiometer. Nærværsmelderne leveres klare til bruk med en standardinnstilling. Forinnstillingene er anbefalte standardverdier. For idriftsettingen er management-fjernkontrollen "Sendo-Pro 868-A", service-fjernkontrollen "theSenda P" og app-fjernkontrollen "theSenda B" (med app "theSenda Plug") tilgjengelige. De gjør det mulig å tilpasse innstillingsverdiene på avstand.

Parametre og styrekommandoer via fjernkontroll

Som en støtte under idriftsettingen og under service-arbeider, kan følgende parametre leses av eller endres med fjernkontrollen:

Parameter Beskrivelse Avlesbar		SendoPro 868-A/theSenda B (app)	Justerbar SendoPro 868-A/theSenda B (app)	Justerbar theSendaP
Lysstyrkeverdi A	Verdiområde i lux x x	x
	Måling av x x x
Bryterforsin-kelse A	Verdiområder i sekunder/minutter		x	x
	Impuls x x
Kort nærvær A På /Av x
Funksjonstype	Automatisk/manuell	x x x
Styreinngang S	Automatisk/vippe-bryter/pulsbryter S/pulsbryter O		x
Registreringsføl-somhet (PIR)	Verdiområde i trinn x	x
Gruppeadresse	Alle/I/II/III		x x
LED-display bevegelse	Av/på		x

Parameterne sendes til nærværsmelderen med management-fjernkontrollen "SendoPro 868-A", service-fjernkontrollen "theSenda P" eller app-fjernkontrollen "theSenda B" (med app "theSenda Plug") via infrarøde signaler. Endrede parametre blir straks tatt over av melderen og tatt i bruk.

Med management-fjernkontrollen "SendoPro 868-A" samt app-fjernkontrollen "theSenda B" (med app "theSenda Plug") kan parametere leses av ved at verdiene trinnvis sendes til melderen. Hvis den sendte verdien ligger under den innstilte parameteren, lyser LED-lampen kort. Hvis den sendte verdien er lik eller ligger over den innstilte parameteren, blinker LED-lampen i 2 sekunder.

Styrekommando	Beskrivelse	Utløsbar SendoPro 868-A/theSenda B (app)	Utløsbar the-Senda P
Innlæring Kanal A	Aktiver	x	x
Slå av og på lyset	Lysgruppen kan slås av og på.	x	x
Test-nærvær	På/av	x	x
Omstart	Start melderen på nytt	x	x
Fabrikkinnstil-linger	Sett alle parametre og innstillin-ger tilbake til utleveringstilstand.	x

Nominell lysstyrke Kanal A lys

Lysstyrkeverdien A del nerer minimum ønsket lysstyrke. Den aktuelt dominerende lysstyrken måles nedenfor nærværsmelderen. Dersom den dominerende lysstyrken ligger under den nominelle verdien, blir lyset slått på så lenge det er blitt registrert nærvær (ved helautomatisk funksjonstype).

Verdiområde

Justerbare verdier "SendoPro 868-A" / "theSenda B" (app)	30-3000 Lux
Justerbare verdier "theSenda P"	30, 300, 500, 800 Lux
Deaktivering av lysstyrkemålingen (lysstyrkemåling har ingen påvirkning)Kanalene lys kobles kun i henhold til nær- og fravær.
"SendoPro 868-A" / "theSenda B" (app) Måling av
"theSenda P"	Tast ✿

Innlæring Kanal A lys

Ved innlæring blir den aktuelt målte lysstyrkeverdien lagt inn som nominell lysstyrkeverdi. Verdier som er utenfor det tillatte området, blir automatisk satt til den tilsvarende grenseverdien.

Når en person kun befinner seg i rommet i kort tid, kan bryterforsinkelsen for kanal A lys avsluttes tidligere. (Ved helautomatisk og halvautomatisk funksjonstype)

Bryterforsinkelsen brukes i henhold til den innstilte parameteren. Av
Hvis en person går inn i et rom uten andre personer og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min.	På

Funksjonstype

Helautomatisk: belysningen slås av og på automatisk. (i hen-hold til nærvær, fravær og lysstyrke)
"SendoPro 868-A" / "theSenda B" (app) auto
"theSenda P" Tast A

Halvautomatisk: innkobling må alltid gjøres manuelt. Utkobling skjer automatisk ved hjelp av nærværsmelderen. (i henhold til fravær eller lysstyrke)
"SendoPro 868-A" / "theSenda B" (app) man
"theSenda P"	Tast

Styreinngang S

Styreinngang S for manuell inn-/utkobling av lyset for kanal A lys registrerer pulsbrytere eller vippebrytere automatisk. Flere pulsbrytere mulige på styreinngang S.

Bruk bare lyspulsbrytere med nulledertilkobling

Verdiområde

Automatisk gjenkjenning av vippebrytere eller pulsbrytere. Et signal som varer i mindre enn 0,7 s, gjenkjennes som pulsbryter. Lengre signaler gjenkjennes som vippebrytere.

auto

Ved tilpasning til faktisk bruk kan typen signalgiver som brukes, innstilles fast. Automatisk gjenkjenning er deaktivert. Ved valg av pulsbryter kan du også angi åpner eller lukkekontakt.

VippebryterPulsbryter (lukkekontakt)Pulsbryter (åpner)

VippebryterPulsbryter SPulsbryter Ö

Registreringsfølsomhet

Melderen har 5 følsomhetstrinn. Grunninnstillingen er det midtre trinnet (3).

Med management-fjernkontrollen "SendoPro 868-A" samt app-fjernkontrollen "theSenda B" (med app "theSenda Plug") kan trinnene 1 til 5 bli valgt og deretter sendt til melderen. Med installasjons-fjernkontrollen "theSenda P" kan følsomheten reduseres after økes med ^+ ett trinn per tastetrykk.

Trinn Følsomhet

1 Svært lite følsom

2 Lite følsom

3 Standard

4 Følsom

5 Svært følsom

Ved valg av driftstilstanden Test-nærvær blir ikke det innstilte følsomhetstrinnet endret.

Gruppeadresse

Denne parameteren brukes i forbindelse med bruker-fjern-kontrollen "theSenda S".

Det kan tildeles en gruppeadresse til kanal A lys.

Bevegelsesregistrering kan vises med LED-lampen.

Verdiområde

Ingen visning av bevegelsesregistrering.	Av
LED-lampen er slått på när det er registrert en bevegelse, ellers er den slått av.	På

Innstillinger mulig med management-fjernkontrollen "Sendo-Pro 868-A" eller app-fjernkontrollen "theSenda B" (med app "theSenda Plug").

Fabrikkinnstillinger

Parameter	Verdi
Lysstyrkeverdi A	300 Lux
Bryterforsinkelse A	10 min
Kort nærvær A	På
Parameter Verdi
Funksjonstype auto
Styreinngang S auto
Registreringsfølsomhet (PIR) Trinn 3
Gruppeadresse I
LED-display bevegelse Av

9. Idriftsetting

Innkoblingsfunksjon

Hver gang spenningen slås på, går nærværsmelderen gjennom to faser som blir vist med en LED-lampe:

1. Oppstartsfase (30 s)

• Den røde LED-lampen blinker i sekundtakt, begge bryterkontaktene er lukket (lys på).
• Melderen reagerer ikke på bryterkommandoer og fjernkontroll.
• Ved fravær åpner bryterkontakten Lys seg etter 30 s.

2. Drift

Testdriften for nærvær skal brukes til å kontrollere nærværsregistreringen og kablingen. Testdriften for nærvær kan aktiveres med Management-fjernkontrollen "SendoPro 868-A", app-fjernkontrollen "theSenda B" (med app "theSenda Plug") og installasjons-fjernkontrollen "theSenda P".

Hver bevegelse indikeres av LED-lampen.

- Ved bevegelse lukkes bryterkontakten Lys.

• Ved fravær åpner bryterkontakten for lys seg etter 10 s.
• Lysstyrkemålingen er deaktivert, melderen reagerer ikke på lysstyrke.
• Melderen reagerer som ved funksjonstype helautomatisk, også når den er innstilt på halvautomatikk.
• Innlæring kan ikke aktiveres i testdrift.

- Etter 10 min avsluttes testdriften automatisk. Melderen utfører en omstart (se Innkoblingsfunksjon).

10. Tekniske data

Driftsspenning 110–230 V AC +10 %	/ –15 %
Frekvens	50–60 Hz
Forkoblet beskyttelsesenhet:	13 A
Eget forbruk	ca. 0,1 W
Monteringsmåte	Takmontering; innfelt/utenpålig-gende montering eller takinnbygging
Anbefalt monteringshøyde	2,0–3,0 m/maks. 4 m
Minimumshøyde	>1,7 m
Registreringsområde horisontalt	360°
Maksimal rekkevidde	4 m (mh. 3 m)/13 m^2 sittende 4 m (mh. 3 m)/13 m^2 gående radialt 8 m (Mh. 3 m)/50 m^2 gående tangentielt
Innstillingsområde nominell lysstyrkeverdi	30–3000 Lux
Bryterforsinkelse Lys	10 s–60 min/impuls
Bryterforsinkelse Nærvær	10 s–120 min
Innkoblingsforsinkelse "Nærvær"	0 s–10 min
Kanal A lys	Relé 230 V/10 A, μ-kontakt
Maks. utløsningseffekt cos φ 1 ohmsk	2300 W (maks. 10 A)
Maks. utløsningseffekt cos φ 0,5	1150 VA [IMAGE]
Maks. utløsningseffekt LED LED-lampe < 2 WLED-lampe > 2 W	se produsentens angivelser om cos φ 60 W180 W
Standardverdier maks. innkoblingsstrøm	800 A / 200 μs
Maksimalt antall elektroniske forko-blingsenheter T5/T8	16x 54/58 W, 24x 35/36 W8x 2x 54/58 W12x 2x 35/36 W
Tilkoblingstype	Skrueklemmer
Maks. ledningstverrsnitt	maks. 2 x 2,5 mm^2
Størrelse på innpussingsboks	Størrelse 1, 55 mm (NIS, PMI)
Kapslingsgrad	IP 20 (i montert tilstand IP 54)
Omgivelsestemperatur	–15 °C ... +50 °C
CE-samsvarserklæring	Dette apparatet er i samsvar med vernebestemmelsene i EMC-direktiv 2014/30/EF samt direktiv 2014/35/EU.

Produktoversikt

Monterings-måte	Kanal	Drifts-spenning	Farge	Type	Artikkel-nummer
Takmonte-ring	Lys	110–230 V AC	Hvit	theRondaS360-100 UP WH	2080520
			Grå	theRondaS360-100 UP GR	2080521
			Spesialfargeiht. kundensspesifikas-joner	theRondaS360-100 UP SF	2080523

Feilretting

Feil	Årsak
Lyset slår seg ikke på eller slår seg av ved nærvær og mørke	Luxverdien er justert for lavt. Melderen er stilt inn halvautomatisk. Lyset er slått av manuelt med pulsbryter eller med theSenda S. Ingen personer i registreringsområdet. Hindring(er) forstyrer registreringen. Bryterforsinkelsen er stilt inn for kort
Lyset er på ved nærvær til tross for tilstrekkelig lysstyrke	Luxverdien er justert for høyt. Lyset er nettopp slått på manuelt med pulsbryter med "theSenda S" (vent 30 min). Melderen er i testdrift
Lyset slås ikke av eller lyset slås på spontant ved fravær	Vent på bryterforsinkelsen (læringsfunksjon); Termiske støykilder i registreringsområdet: var- mevifte, glødelampe/halogenspots, gjenstander i bevegelse (f.eks. gardiner ved åpne vinduer); Belastningen (elektroniske forkoblingsenheter, reléer) er ikke støydempet
Pulsbryter virker ikke Apparatet er fremdeles i oppstartfasen. Det er brukt lysbryter uten nulledertilkobling; Pulsbryter er ikke ført frem til master
Lyset kan ikke slukkes med pulsbryteren	Pulsbryteren er ikke ført frem til melderen. Kont- roller kablingen til pulsbryteren.
Apparatet reagerer ikke	Kortslutning eller flere faser parallellkoblet! Koble melderen fra nettet i 5 min (termosikring)
Feilblinking (4 x per sekund)	Feil ved selvtest; Apparatet virker ikke!

Indikering LED

Theben HTS nærværsmeldere er produsert og kvalitetskontrollert omhyggelig ved hjelp av de mest moderne teknologier. Theben HTS AG garanterer derfor en problemfri funksjon ved sakkyndig bruk. Skulle det likevel oppstå feil, gir Theben HTS AG en garanti i henhold til de generelle forretningsbetingelsene.

Vær spesielt oppmerksom på følgende:

• Garantitiden er 24 måneder etter produksjonsdato.
• Garantiytelsene bortfaller dersom du eller en tredjepart har utført endringer eller reparasjoner på produktene.
• Så lenge nærværsmelderen er tilknyttet et programvarestyrt system, er garantien for denne tilkoblingen bare gyldig hvis spesifikasjonene for grensesnittet er overholdt.

Vi forplikter oss til innen utløpet av garantiperioden så raskt som mulig å utbedre eller erstatte alle deler i det leverte produktet som påviselig er blitt skadet eller ubrukelige som en følge av dårlige materialer, feil konstruksjon eller mangler i produksjonen.

Retur

I tilfelle garantiytelser må du sende produktet sammen med leveringsseddelen og en kort beskrivelse av feilen til den ansvarlige forhandleren.

Industriell eiendomsrett

Konsept samt maskin- og programvare for disse produktene er beskyttet av opphavsretten.

Dimensjonsangivelse

11. Tilbehør

Ramme fore utenpåliggende montering 110A WH

Artikkelnummer: 9070912

Detaljer > www.theben.de

Ramme for utenpåliggende montering 110A GR

Artikkelnummer: 9070913

Detaljer > www.theben.de

Innfellingsboks for takinnbygging 73A

Artikkelnummer: 9070917

Detaljer > www.theben.de

Alle land bortsett fra Sveits

Theben AG

Hohenbergstraße 32

72401 Haigerloch

TYSKLAND

Tlf.: [phone]
