BRUKSANVISNING theRonda P360-100 M UP THEBEN

1. Produktkarakteristikker 5
2. Sikkerhet 6
3. Godkjente bruksområder 7
4. Funksjon 7
   Funksjonsbeskrivelse 8
   Kanalen A Lys 9
5. Dekningsområde 10
   Lysnivåmåling 12
6. Montering 13
   Innfelt montering 13
   Innbygging i tak 14

Utenpåliggende montering 15

7. Oppkobling 15

Enkeltkobling 16

Parallellkobling master/slave 16

Parallellkobling master/ master (flere lysgrupper) 17

8. Innstillinger 18

Justering av bryterkontakten A Lys 📊 19

Parametre og styrekomman-doer via fjernkontroll 20

Deteksjonsfølsomhet 25

Gruppeadresse kanal A 25

LED-indikator Bevegelse 26

Teach-In kanal A 26

Fabrikkinnstillinger 26

9. Oppstart 27

Innkoblingsfunksjon 27

Test Nærvær 28

10. Tekniske data 29

Produktoversikt 30

Feilretting 30

Indikering LED 31

Garantierklæring 31

Målskjema 33

1. Tilbehør 33
2. Kontakt 36

1. Produktkarakteristikker

• Passiv-infrarød-nærværsmelder for montering i tak
- Rundt dekningsområde – 360° opptil ∅ 24 m (452 m²)
- Begrensning av dekningsområdet – med klipsdeksler
- Automatisk nærværs- og lysnivåavhengig styring av belysning
- Egner seg for måling av blandet lys fra fluoriserende lamper (FL/PL/ESL), halogen-/glødelamper og LED-lamper
- Kanal A Lys: relé, 230 V
- Hel- eller halvautomatisk drift, kan omkobles
• Lysinnstillingsverdien kan justeres, Teach-In-funksjon
- Forkortelse av bryterforsinkelsen ved kort nærvær (korttidsnærvær)
- Tilkoblingsmulighet for taster eller brytere for manuell betjening med automatisk gjenkjenning av taster/brytere
- Impulsfunksjon for trappelys-tidsbryter
- Justerbar bryterforsinkelse
- Justerbar følsomhet for detektering
- Melderen leveres klar til bruk med forinnstilling
- Testdrift for kontroll av funksjon og dekningsområde

• Registreringsområdet kan utvides med master/slave eller master/master-kobling, maks 10 meldere kan kobles parallelt
• Innbygging i tak med innfellingsboks
• Kan monteres i tak med ramme for utenpålig-gende montering (ekstrautstyr)
• Bruker-fjernkontroll theSenda S (ekstrautstyr)
• Management-fjernkontroll SendoPro (ekstrautstyr)
• Installasjons-fjernkontroll theSenda P (ekstrautstyr)

2. Sikkerhet

FARE

Livsfare på grunn av elektrisk støt eller brann!

Montering må kun utføres av autorisert elektroinstallatør!

• Arbeider på elektriske anlegg må kun utføres i henhold til gjeldende elektrotekniske regler av elektrikere eller av opplærte personer under ledelse og oppsyn av en elektriker!
• Følg sikkerhetsbestemmelsene som gjelder i landet for arbeider på elektriske anlegg! Før monteringen må ledningen gjøres spenningsfri!

- Apparatet er vedlikeholdsfritt. Hvis du åpner eller trenger inn i apparatet med noen som helst gjenstand, vil garantien bli ugyldig.

3. Godkjente bruksområder

Nærværsmelderen er ment for innendørs installasjon. Nærværsmelderen skal bare brukes til formål som er kontraktsmessig avtalt mellom produsenten og brukeren. Enhver annen bruk utover dette er å anse som ikke godkjent bruk. Produsenten er ikke ansvarlig for skader som følger av slik bruk.

4. Funksjon

Nærværsmelderen blir fortrinnsvis brukt i inn-gangshaller, garasjer, lagerhaller, kontorer og skoler, men kan også brukes privat for komfortabel og energieffektiv styring av belysning. Bryterkontakten «Lys» slår lyset på ved nærvær og utilstrekkelig lysnivå, og av ved fravær eller tilstrekkelig lysnivå. Lyset kan også slås på og av manuelt med taster eller brytere.

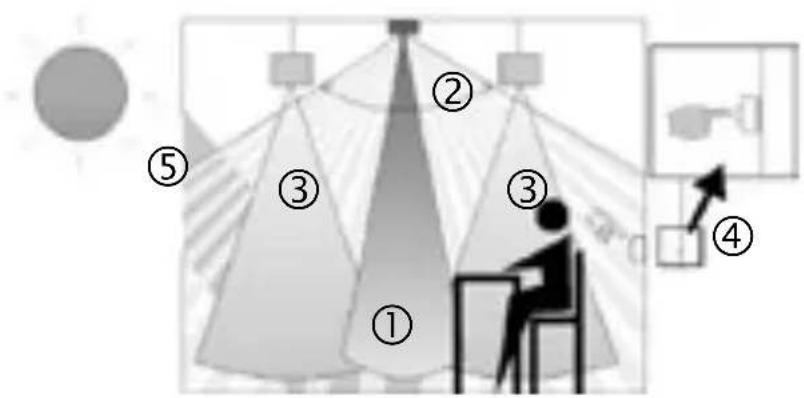

Funksjonsbeskrivelse

① Måling av blandingslys
② Nærværsregistrering
③ Kunstig lys
④ Taster for manuell styring av belysningen
⑤ Innfallende dagslys

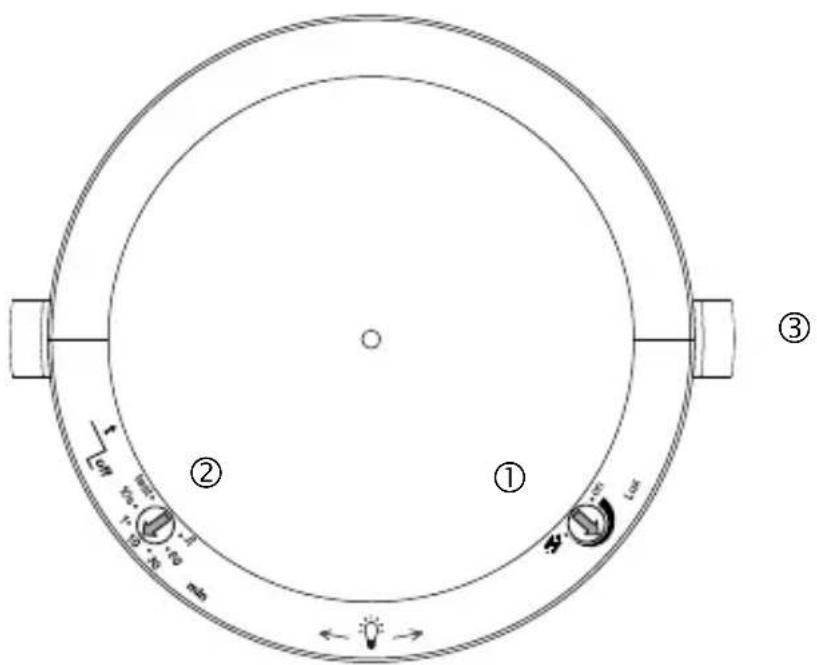

Innstillinger på theRonda P360-100 M

① Lysstyrkeverdi (lux)
② Bryterforsinkelse lys
③ Mekanisk sikkerhetsforrigling

Kanalen A Lys

Koblingsadferden styres av nærvær og lysnivå.

Bryterkontakten lukkes ved mørke og nærvær. Den åpner seg med forsinkelse ved lys eller fravær.

Bryterforsinkelse

Bryterforsinkelsen muliggjør en forsinket utkobling av belysningen etter at rommet forlates. Bryterforsinkelse kan justeres i området fra 10 s til 60 min. Hvis en person går inn i et rom uten andre personer, og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min (korttidsnærvær).

Betjening med taster

Belysningen kan til en hver tid betjenes manu- elt med en tast eller bryter. Dersom lyset slås på manuelt, vil det være på i minst 30 min, såfremt det det er nærvær av personer. Deretter slukkes det ved tilstrekkelig lysstyrke. Dersom rommet forlates før denne tiden har utløpt, vil lyset kobles ut etter innstilt bryterforsinkelse. Dersom den kunstige belysningen slås av manuelt, vil belysningen forbli avslått, så lenge det er personer tilstede. Etter utløpt bryterforsinkelse vil belysningen igjen slås av og på automatisk.

Hel- eller halvautomatisk

Nærværsmelderen kan enten brukes til å styre belysningen helautomatisk for økt komfort eller halvautomatisk for økt strømsparing. Ved «helautomatisk» vil belysningen slås av og på helautomatisk. Ved «halvautomatisk» må belysningen alltid kobles inn med manuell betjening. Utkobling av belysningen skjer alltid automatisk.

Impulsfunksjon

For styring av eksisterende tidsbrytere for trappehus kan bryterforsinkelsen innstilles til impuls. Dermed vil det ved nærvær og mørke genereres en impuls hvert 10. sekund med 0,5 sekunders varighet på lysutgangen.

5. Dekningsområde

Nærværsmelderen theRondas runde dekningsom-råde dekker et stort område og i mange tilfeller hele rommet. Vær oppmerksom på at sittende og gående personer registreres i områder med forskjellig størrelse. Anbefalt monteringshøyde er på 2,0–6,0 m. Ved større monteringshøyde blir følsomheten til nærværsmelderen redusert. F.o.m. 3,5 m monteringshøyde er det nødvendig med bevegelse, og dekningsområdene til flere meldere bør være overlappende i randsonene. Rekkevidden for detektering reduseres når temperaturen synker.

Sittende personer:

Spesifikasjonene gjelder for det reduserte registre-ringsområdet for bevegelser i bordhøyde (ca. 0,80 m).

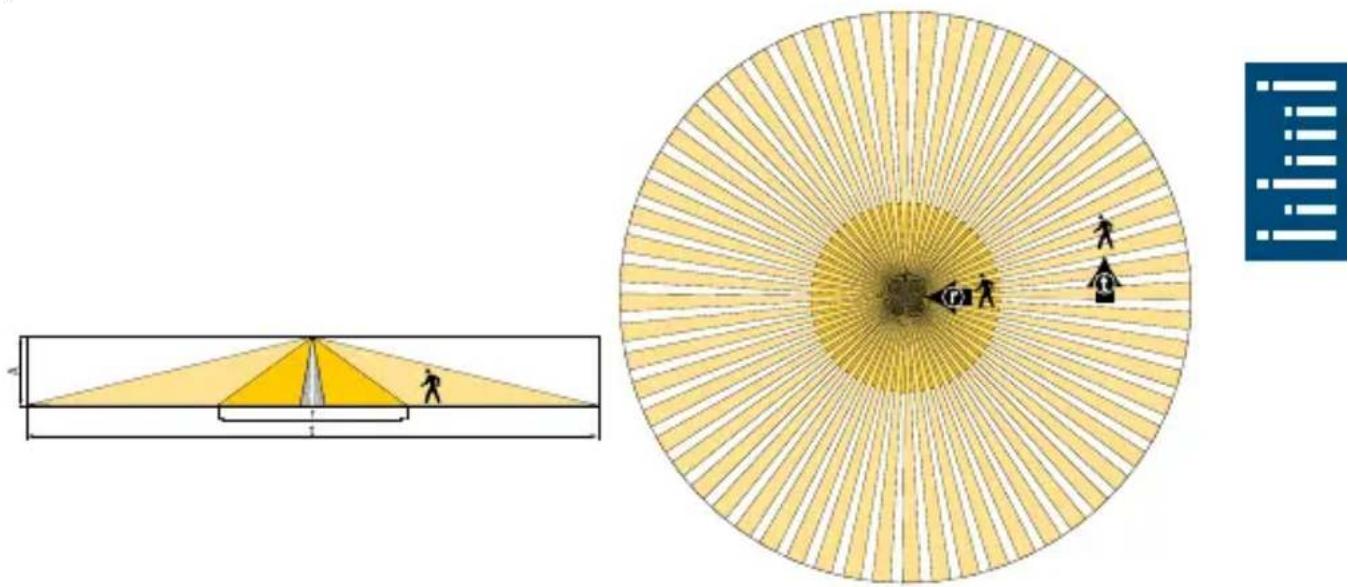

Gående personer:

Ved monteringshøyde mellom 5 m og 10 m øker størrelsen på og avstanden mellom de aktive og passive sonene.

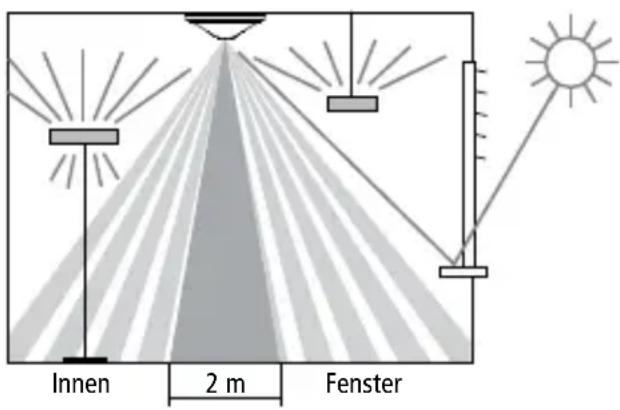

Nærværsmelderen måler kunstig lys og dagslys som blir reflektert rett under melderen. Sonen for lysmåling danner et rektangel på ca. 2 x 3,5 m i bordhøyde. Monteringsstedet blir brukt som referanse for belysningsnivået. Direkte lysbestråling vil ha innvirkning på lysmålingen. Sørg for at det ikke plasseres gulvlamper eller hengende belysning rett under melderen. Dersom lysmålingen deaktiveres, kobler kanalen A Lys kun i henhold til nærvær (lysinnstillingsverdien er stilt til «on» via potensio-meter eller stilt til «Måling av» via fjernkontrollen).

Egnede lamper

Nærværsmelderen er konstruert for drift med fluoriserende lamper, kompaktlysrørlamper, halogen-lamper, glødepærelamper og LED-lamper. Grunnet høy innkoblingsstrøm på EVG-er og LED-drivere er det begrensninger på det maksimale antallet som kan kobles. Som forebyggende tiltak ved store belastninger kan det brukes en ekstern sikring. Ved

parallellkobling kan belastningen fordeles på flere master-enheter. Alle koblede laster må støydempes på forskriftsmessig måte.

6. Montering

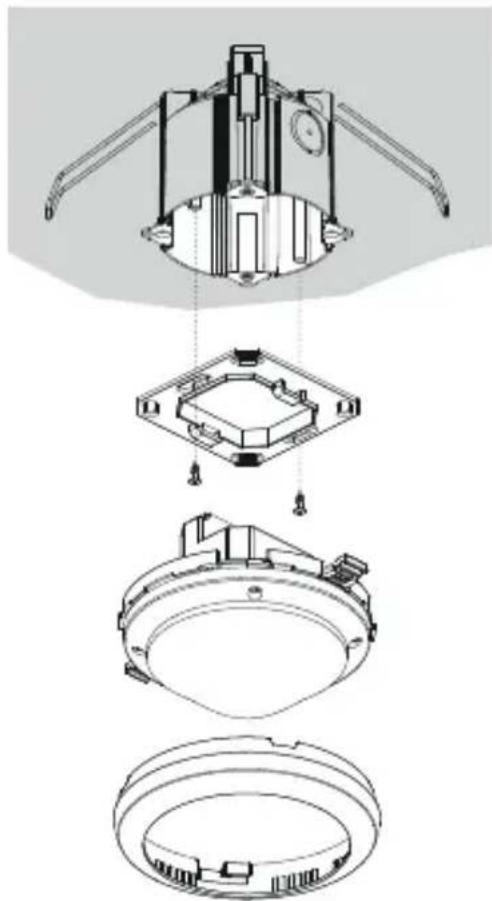

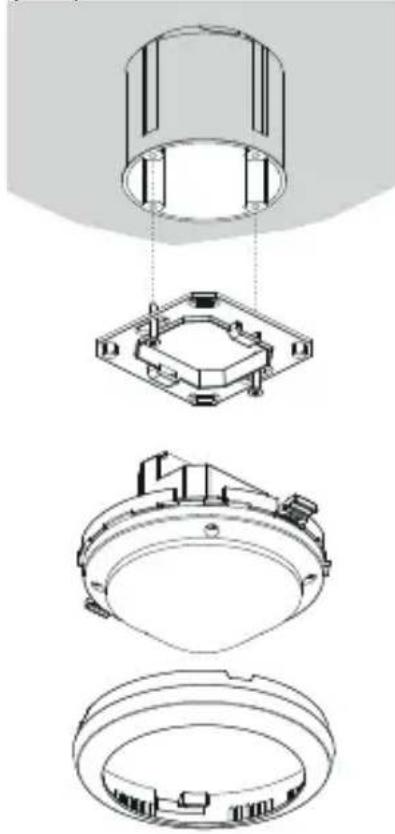

Innfelt montering

Innfelt montering av nærværsmelderen gjøres ved hjelp av en standard innfellingsboks, størrelse 1.

For en enklere innbygging av nærværsmelderen i taket er det tilgjengelig en boks for innbygging i tak 73A (se tilbehør). Denne sikrer både strekkavlastning og berøringsvern. Innbyggingsdiameteren er på 72 mm (borediameter 73 mm).

Nærværsmelderne kan kombineres som master og slave: master i enkeltkobling, master i parallellkobling, master-slave parallellkobling.

Det er mulig å koble flere taster til en styreinngang. Lystaster kan kun brukes med nulledertilkobling.

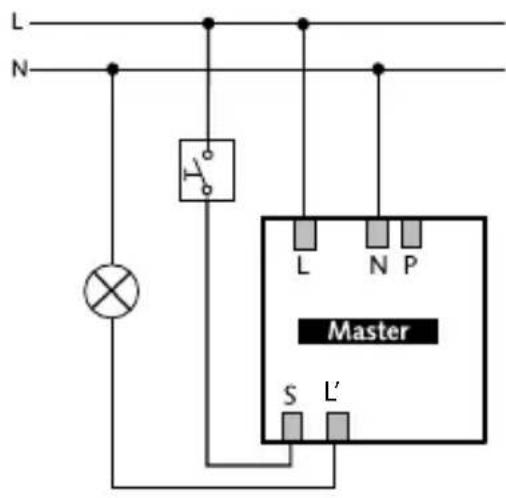

Enkeltkobling

Ved enkeltkobling fungerer nærværsmelderen som master ved å registrere nærvær og lysstyrke og styrer belysningen.

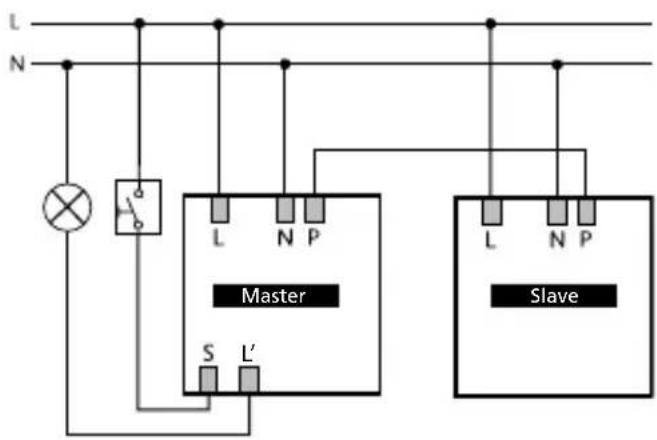

Dersom registreringsområdet til en enkelt nærværsmelder ikke er tilstrekkelig (ved store eller langstrakte rom), kan det parallellkobles maksimalt 10 meldere via P-klemmene. Nærværsregistreringen skjer felles via alle meldere. Master-enheten måler lysstyrke, bearbeider signaler fra tastene og styrer belysningen. Som ekstra meldere anvendes det slaver. Disse leverer kun informasjon om nærvær.

• Lysmåling bare med master
- Justere parametere kun på master
• Maks. 10 meldere parallellkobles
- Ytterlederen brukes med samme fase for alle meldere.

Master: theRonda P360 -100 M Slave: theRonda P360 Slave

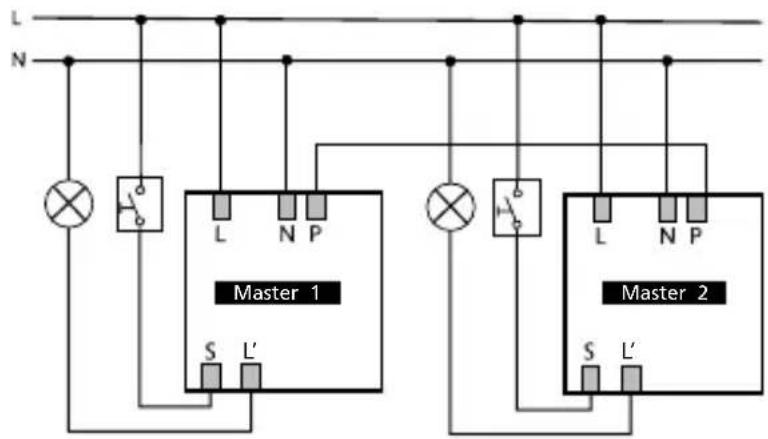

Parallellkobling master/master (flere lysgrupper)

Ved parallellkobling kan det også anvendes flere master-enheter. Dermed styrer hver master sin lysgruppe i henhold til egen lysmåling. Forsinkel-sestider og nominelle verdier for lysnivå innstilles individuelt på hver master. Nærvær vil fortsatt registreres av alle meldere sammen.

• For hver lysgruppe velges en master med individuell lysmåling
• Potensiometer innstilles individuelt på hver master
  • Maks. 10 meldere parallellkobles.
• Ytterlederen brukes med samme fase for alle meldere.

8. Innstillinger

Nærværsmeldere leveres klar til bruk med en standardinnstilling. Forinnstillingene er anbefalte standardverdier. Fjernkontrollene „SendoPro 868-A“ og „theSenda P“ er tilgjengelige som ekstrautstyr for idriftsetting. De gjør det mulig å stille inn potensio-meterverdiene fra avstand.

Justering av bryterkontakten A Lys

Potensiometer for lysinnstillingsverdi «Lux»

Potensiometeret Lux kan brukes til innstilling av lysinnstillingsverdi. Innstillingsområdet ligger på ca. 30 til 1000 lux. Forinnstillingen fra fabrikken ligger på 300 lux.

Med Management-fjernkontrollen kan det innstilles lysinnstillingsverdier fra 30 til 3000 lux.

Teach-In, hvis potensiometeret Lux settes i Teach-In, begynner LED-lampen å blinke i 20 sekunder. Når LED-lampen slutter å blinke, blir lysstyrkeverdien som måles, overtatt som ny lysinnstillingsverdi. Når potensiometeret tas ut av Teach-In, brukes den nye verdien som ny lysinnstillingsverdi for potensiometeret Lux.

Teach-In kan også utføres med fjernkontrollen „SendoPro 868-A“ og „theSenda P“. I dette tilfel- let blir lysstyrkeverdien som måles, umiddelbart overtatt som ny lysinnstillingsverdi.

Lysmålingen deaktiveres i potensiometerstillingen «on». Da kobler kanalen Lys bare i henhold til nærvær.

Potensiometer for bryterforsinkelse Lys

På bakgrunn av tester anbefales det å benytte føl-gende standardverdier for innstilling:

• Gjennomgangssoner (ikke arbeidsområde)

ca. 5

- Klasserom

ca. 10

- Arbeidsområder (kontor, møterom) ca. 10 min

Som en støtte under idriftsettingen og under service-arbeider, kan følgende parametre leses av eller endres med fjernkontrollen:

Parametre Beskrivelse Avlesbar		SendoPro868-A	Justerbar SendoPro868-A	Justerbar theSendaP
Lysinnstillings-verdi A	Verdiområde i lux x x x
	Måling av	x x x
Bryterforsin-kelse A	Verdiområder i sekunder/minutter		x	x
	Impuls		x x
Kort nærvær A	På/av		x
Funksjon	Automatisk/manuell	x x x
Styreinngang S	Automatisk / bryter / tast S / tast ∅		x
Deteksjonsføl-somhet (PIR)	Verdiområde i trinn x x
Gruppeadresse Alle/II/III x x
LED-indikator Bevegelse	På/av x

Med Management-fjernkontrollen «SendoPro 868-A» eller installasjons-fjernkontrollen «the-Senda P» sendes parametrene til nærværsmelderen med infrarøde signaler. Endrede parametre blir straks tatt over av melderen og tatt i bruk.

Med Management-fjernkontrollen «SendoPro 868-A» kan parametre leses av ved at verdiene trinnvis sendes til melderen. Hvis den sendte verdien ligger under den innstilte parameteren, lyser LED-lampen kort. Hvis den sendte verdien er lik eller ligger over den innstilte parameteren, blinker LED-lampen i 2 sekunder.

Styrekommando Beskrivelse Utløsbar		SendoPro 868-A	Utløsbar the-Senda P
Teach-In kanal A Aktiver x x
Slå av og på lyset Lysgruppen kan slås av og på. x x
Test-nærvær På/av x x
Ny start Melder ny	start x x
Fabrikkinnstil-linger	Sett alle parametre og innstillin-ger tilbake til fabrikkinnstilling.	x

Lysinnstillingsverdi A

Lysinnstillingsverdi A definerer den minste ønskede lysstyrken. Den aktuelt dominerende lysstyrken måles nedenfor nærværsmelderen. Dersom den dominerende lysstyrken ligger under innstillings- verdien, blir lyset slått på, såfremt det er blitt regis- trert nærvær (ved helautomatisk funksjonstype).

Verdiområde

Lux-verdier med Management-fjernkontroll «SendoPro 868-A»Med installasjons-fjernkontrollen «theSenda P» står følgende verdier til disposisjon(Lysstyrkeverdien (lux) som måles, kan overtas med styrekommandoen for Teach-In på Management-fjern-kontrollen «SendoPro 868-A», eller med Teach-In-tasten på installasjons-fjernkontrollen «theSenda P».)Verdier som er utenfor det tillatte området, blir automatisk satt til den tilsvarende grenseverdien.

30–3000 lux30, 300, 500, 800 lux

– Deaktivering av lysstyrkemålingen (lysstyrken har ingen påvirkning)– Kanalene Lys kobler kun i henhold til nær-/fravær.Mulig med Management-fjernkontrollen «SendoPro 868-A» eller installasjons-fjernkontrollen «theSenda P».

Måling avTast 🌐

Bryterforsinkelse A

Verdiområde

Justerbare verdier med Management-fjernkontrollen «SendoPro 868-A»Med installasjons-fjernkontrollen «theSenda P» står følgende verdier til disposisjon

10 s til 60 min10 s, 30 s, 60 s,2 min, 10 min,20 min, 60 min

Styring av trappelys-tidsbryter (0,5 s «on» / 10 s «off»)«SendoPro 868-A»«theSenda P»

ImpulsTast ∥ 1

Korttidsnærvær

Når en person bare befinner seg i rommet en kort stund, kan bryterforsinkelsen for kanal A Lys avsluttes tidligere. (Ved helautomatisk og halvautomatisk funksjonstype)

Bryterforsinkelsen brukes i henhold til den innstilte parameteren. Av
Hvis en person går inn i et rom uten andre personer, og forlater det igjen etter maks. 30 s, slås lyset av etter bare 2 min.	På

Funksjon

Helautomatisk: belysningen slås av og på automatisk. (i henhold til nærvær, fravær og lysstyrke)„SendoPro 868-A”„theSenda P”	autoTast A
Halvautomatisk: innkobling må alltid gjøres manuelt. Utkobling skjer automatisk ved hjelp av nærværsmelderen. (i henhold til fravær eller lysstyrke)„SendoPro 868-A”„theSenda P”	manTast(1)

Styreinngang S

Styreinngang S for manuell inn-/utkobling av lyset for kanal A Lys registrerer taster eller brytere automatisk.

• Flere taster mulige på styreinngang S
• Bruk bare lystrykktaster med nulledertilkobling

Verdiområde

Automatisk gjenkjenning av brytere eller taster. Et signal som varer i mindre enn 0,7 s, gjenkjennes som tast. Lengre signaler gjenkjennes som brytere.		automatisk
Ved tilpasning til faktisk bruk kan typen signalgiver som brukes, innstilles fast. Automatisk gjenkjenning er deaktivert. Ved valg av tast kan det også angis åpner eller lukker.	BryterTast (lukker)Tast (åpner)	BryterTast STast ∅

Justering er bare mulig med «SendoPro 868-A».

Deteksjonsfølsomhet

Melderen har 5 trinn for deteksjonsfølsomhet.

Grunninnstillingen er det midtre trinnet (3).

Ved valg av driftstilstanden Test-nærvær blir ikke det innstilte følsomhetstrinnet endret.

Med Management-fjernkontrollen «SendoPro 868-A» kan trinnene 1 til 5 velges og sendes tilmelderen.

Med installasjons-fjernkontrollen «theSenda P» kan følsomheten reduseres eller økes med ett trinn per tastetrykk.

Trinn Følsomhet

1 svært lite følsom

2 lite følsom

3 standard

4 følsom

5 svært følsom

Gruppeadresse kanal A

Denne parameteren brukes när bruker-fjernkontrollen «theSenda S» brukes.

Det kan tildeles en gruppeadresse til kanal A Lys. Gruppeadressene til nærværsmelderkanalene kan programmeres med «theSenda S» eller «SendoPro 868-A».

Verdiområde gruppeadresse

Justerbare verdier «SendoPro 868-A» I, II, III, alle
Justerbare verdier «theSenda S» I, II

LED-indikator Bevegelse

Bevegelsesdetektering kan vises med LED-lampen.

Verdiområde

Ingen visning av bevegelsesdetektering. Av
LED-lampen er slått på når det er registrert en bevegelse, ellers er den slått av.	På

Justering er bare mulig med «SendoPro 868-A».

Teach-In kanal A

Ved innlæring blir lysstyrkeverdien som måles brukes som lysstyrke-koblingsverdi A. Verdier som er utenfor det tillatte området, blir automatisk satt til den tilsvarende grenseverdien.

Styrekommandoen innlæring kan brukes med Management-fjernkontrollen „SendoPro 868-A“ eller med installasjons-fjernkontrollen „theSenda P“ med tasten 📄

Fabrikkinnstillinger

Parametre Verdi
Lysinnstillingsverdi A 300 lux
Bryterforsinkelse A 10 min
Kort nærvær A På
Funksjon AUTO
Styreinngang S AUTO
Deteksjonsfølsomhet (PIR) Trinn 3
Gruppeadresse i
LED-indikator Bevegelse Av

9. Oppstart

Innkoblingsfunksjon

Hver gang spenningen slås på, går nærværs- melderen gjennom to faser som blir vist med en LED-lampe:

1. Oppstartsfase (30 s)

• Den røde LED-lampen blinker hvert sekund, bryterkontakten er lukket (lys på).
• Melderen reagerer ikke på betjening av taster og fjernkontroll.
• Ved fravær åpner bryterkontakten Lys seg etter 30 s.

2. Drift

Testdriften Nærvær skal brukes til kontroll av nærværsregistreringen og kablingen. Testdriften Nærvær kan aktiveres med Management-fjernkontrollen «SendoPro 868-A» og installasjons-fjern-kontrollen «theSenda P».

Hver bevegelse indikeres av LED-lampen.

- Ved bevegelse lukkes bryterkontakten Lys.

• Ved fravær åpner bryterkontakten Lys seg etter 10 s.
• Lysnivåmålingen er deaktivert, melderen reagerer ikke på lysnivå.
• Melderen reagerer som ved funksjonstype helautomatisk, også når den er innstilt på halvautomatisk.
• Teach-In kan ikke aktiveres i testdrift.

- Etter 10 min avsluttes testdriften automatisk. Melderen utfører en ny oppstart (se Innkoblingsfunksjon).

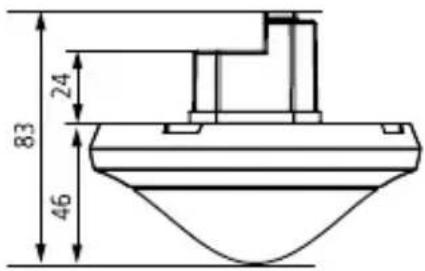

10. Tekniske data

Driftsspenning 110–230 V AC + 10 % /	– 15 %
Frekvens 50–60 Hz
Forkoblet beskyttelsesenhet 13 A
Eget forbruk ca. 0,1 W
Monteringsmåte Montering i tak; innfelt/uten-påliggende montering ellerinnbygging i tak
Monteringshøyde 2,0 – 3,5 m / max. 10 m
Minimumshøyde > 1,7 m
Dekningsområde horisontaltvertikalt	360°120°
Maksimal rekkevidde ∅ 8 m (Mh. 3 m) / 50 m ^2 gåenderadialt∅ 24 m (Mh. 3 m) / 452 m ^2 gående tangentialt
Innstillingsområde lysinnstillingsverdi 30–3000 lux
Bryterforsinkelse Lys 10 s til 60 min / impuls
Kanal A Lys Relé 230 V / 10 A, μ-kontakt
Maks. utløsningseffekt cos φ = 1 ohmsk	2300 W [IMAGE]
Maks. utløsningseffekt cos φ = 0,5	1150 VA [IMAGE]
Maks. utløsningseffekt LEDLED-lampe < 2 WLED-lampe > 2 W	se produsenten angivelser tilcos φ60 W180 W
Standardverdi maks. innkoblingsstrøm	800 A / 200 μs
Maksimalt antall elektroniske forkobling-senheter T5/T8	16 x 54/58 W, 24 x 35/36 W8 x 2 x 54/58 W12 x 2 x 35/36 W
Tilkoblingstype	Skrueklemmer
Maks. ledningstverrsnitt	maks. 2 x 2,5 mm ^2
Størrelse på boks for innfelt montering	Størrelse 1, ∅ 55 mm (NIS, PMI)
Beskyttelsesklasse	IP 54 (i innebygd tilstand)
Omgivelsestemperatur	–15 °C til 50 °C

CE-samsvarserklæring Dette apparatet er

samsvarmed vernebestemmelsene i EMC-direktiv 2014/30/EU samt NSR 2014/35/EU.

Produktoversikt

Monterings-måte	Kanal Drifts-spenning		Farge Type Art	kkel-	nummer
Montering i tak	Lys 1	0–230 V AC	Hvit theRonda	P360 -100 M	2080020
Montering i tak	Lys 1	0–230 V AC	grå theRonda	P360 -100 M	2080021
Montering i tak	Lys 1	0–230 V AC	Spesialfarge iht. kundens spesifikas-joner	theRonda P360 -100 M	2080023

Feilretting

Feil Årsak
Lyset slår seg ikke på eller slår seg av ved nærvær og mørke	Luxverdien er justert for lavt. Melderen er stilt inn halvautomatisk. Lyset er slått av manuelt med taster eller med „theSenda S“. Ingen personer i dekningsområdet. Hindring(er) forstyrrer detekte-ingen. Bryterforsinkelsen er justert for kort
Lyset er på ved nærvær til tross for tilstrekkelig lysnivå	Luxverdien er justert for høyt. Lyset er nettopp slått på manuelt med taster med „theSenda S“ (vent 30 min). Melderen er i testdrift
Lyset slås ikke av eller lyset slås på spontant ved fravær	Vent på bryterforsinkelsen (læringsfunksjon). Termiske støykilder i dekningsområdet: varmevifte, glødelampe/halogenspots, gjenstander i beve-gelse (f.eks. gardiner ved åpne vinduer). Belastningen (elektroniske forkoblingsenheter, releer) er ikke støydempet
Tasten virker ikke Appar	tatet er fremdeles i oppstartfasen. Det er brukt lystaster uten nulledertilkobling. Tasten er ikke ført frem til master
Lyset kan ikke slukkes med tasten	Tasten er ikke ført frem til melderen. Kontroller kablingen til tasten.
Apparatet reagerer ikke	Kortslutning eller flere faser parallellkoblet! Koble melderen fra nettet i 5 min (termosikring)
Feilblinking(4 x per sekund)	Feil ved selvtest;Apparatet virker ikke!

Indikering LED

LED Beskrivelse
Blinker i 1 s-takt Nærværsmelderen er i oppstartsfasen.
Blinker i 2 s Kommandoen	som er sendt fra fjernkontrollen med infrarøde signaler, er mottatt av nærværsmelderen.
Lyser opp kortvarig Kommandoen som er sendt fra fjernkontrollen med infrarøde signaler, er blitt avvist av nærværsmelderen. Kommandoen er ikke gyldig. Kontroller valgt meldertype eller parameter på SendoPro.
Hurtig blinking Feilblinking.	Nærværsmelderen har registrert en feil.
Blinker i 20 s Teach-In via potensiometer er aktivert.
Lyser eller blinker uregelmessig	Nærværsmelderen er i modusen Test-nærvær, eller «LED-indikering bevegelse» er aktivert. LED-lampen indikerer registreringen av bevegelser.

Garantierklæring

Theben HTS-nærværsmeldere er produsert og kvalitetskontrollert omhyggelig ved hjelp av de mest moderne teknologier. Theben HTS AG garanterer derfor en problemfri funksjon ved sakkyn-dig bruk. Skulle det likevel oppstå feil, gir Theben

HTS AG en garanti i henhold til de generelle forretningsbetingelsene.

Vær spesielt oppmerksom på følgende:

• Garantitiden er 24 måneder etter produksjonsdato.
• Garantiytelsene bortfaller dersom du eller en tredjepart har utført endringer eller reparasjoner på produktene.
• Så lenge nærværsmelderen er tilknyttet et programvarestyrt system, er garantien for denne tilkoblingen bare gyldig hvis spesifikasjonene for grensesnittet er overholdt.

Vi forplikter oss til innen utløpet av garantiperioden så raskt som mulig å utbedre eller erstatte alle deler i det leverte produktet som påviselig er blitt skadet eller ubrukelige som en følge av dårlige materialer, feil konstruksjon, eller mangler i produksjonen.

Retur

I tilfelle garantiytelser, må du sende produktet sammen med leveringsseddelen og en kort beskrivelse av feilen til den ansvarlige forhandleren.

Industriell eiendomsrett

Konsepter som maskin- og programvare for disse produktene er beskyttet av opphavsrett.

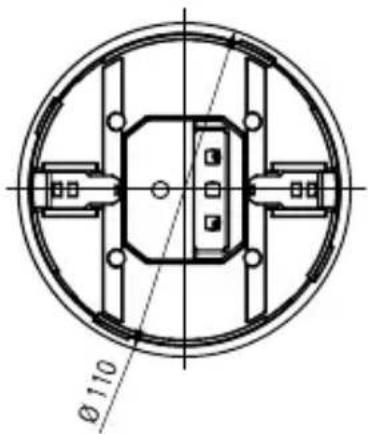

Målskjema

11. Tilbehør

AP-ramme 110A WH

Artikkel nr.: 9070912

Detaljer > www.theben.de

Plain gray rectangular object with no visible text, symbols, or markings

AP-Rahmen 110A GR

Artikkel nr.: 9070913

Detaljer > www.theben.de

DE (takinnstallasjons-) dåse 73A Artikkel nr.: 9070917 Detaljer > www.theben.de

Artikkel nr.: 9070911

Detaljer > www.theben.de
