BRUKSANVISNING BV-A 2001-2 Cotech

Les gjennom hele bruksanvisningen før bruk og spar den til fremtidig bruk.

Vi reserverer oss for evt. tekst- og fotofeil samt endringer av tekniske data.

Ved tekniske problem eller øvrige spørsmål kan du kontakt oss (se adresse på siste side).

1. Undvik oavsiktlig start!

Advarsel! Ved bruk av elektrisk håndverktøy skal alltid følgende, generelle sikkerhetsregler følges for å unngå brannfare, elektrisk sjokk og personskade.

Les hele bruksanvisningen innen produktet tas i bruk og spar den for fremtidig bruk.

Trekk alltid nettkabelens støpsel fra strømuttaket før service og justering av produktet!

1. Hold arbeidsstedet ryddig!
   Uryddige arbeidsplasser innbyr til ulykker.
2. Bruk ikke maskinen i risikofylt miljø!
   Elektromaskiner skal ikke benyttes på fuktige, våte miljøer eller ved regn. Påse at belysningen er god på arbeidsstedet. Sørg for god luftsirkulasjon ved støvfylte oppgaver. Bruk aldri elektriske maskiner/verktøy der de kan forårsake brann eller eksplosjon!
3. Unngå elektrisk sjokk!
   Unngå kroppskontakt med jordede formål som vannledning, element, komfyr etc. samtidig som du bruker elektromaskiner/verktøy.
4. Hold barn og tilskuere på avstand!
   Barn og tilskuere bør befinne seg på sikkerhetsavstand fra elektromaskiner/verktøy eller elkabler på arbeidsstedet.
5. Barnesikker oppbevaring!
   Oppbevar elektromaskiner/verktøy innelåst eller utenfor rekkevidde for barn när de ikke er i bruk.
6. Press ikke maskinen!
   Maskinen gjør jobben bedre og sikrere med beregnet matehastighet.
7. Bruk riktig verktøy!
   Press ikke et verktøy eller lignende til å utføre et arbeidsmoment den ikke er beregnet for.
8. Bruk egnet kledsel!
   Bruk ikke løstsittende klær, vanter, hals-/armbånd, ringer eller andre smykker som kan sette seg fast i roterende deler. Sklisikre sko anbefales. Bruk hårnett eller tilsvarende om du har langt hår.
9. Bruk verneutstyr!
   Benytt alltid vernebrille, vanlige briller duger ikke! Bruk også støv-/vernemaske samt hørselvern der dette kreves.
10. Utlufting!
    Bruk tilgjengelig utsugingsutrustning for å fjerne og samle opp støv og spon. Om maskinen er beregnet for det, påse at utrustningen brukes på riktig måte og tømmes ved behov.
11. Beskadige ikke nettkabelen!
    Bær aldri maskinen i nettkabelen. Rykk ikke i kabelen, men trekk i støpselet når strømmen brytes. Påse at kabelen ikke kommer i kontakt med varme, olje eller skarpe kanter.
12. Sett fast emnet ordentlig!
    Bruk tvinger eller skruestikke der dette er mulig, du kan da håndtere verktøyet med begge hender. Dette er sikrere enn å holde emnet med en hånd.
13. Strekk deg ikke for langt.!
    Sørg for at du hele tiden står stødig og med god balanse.

14. Hold verktøyet i god stand!
    Se etter at eggen er hvass for optimal effekt og sikkert resultat. Følg manualens anbefalinger for smøring og bytte av tilbehør. Kontrollér nettkabelen regelmessig, om den er skadet skal den byttes av en kyndig person. Dette gjelder også ved bruk av skjøteledninger. Maskinens håndtak, strømbryter m.m. skal være rene, tørre og fri for olje, fett etc.

15. Slå av strømmen!

Trekk ut støpselet og trykk inn nødstopp innen service utføres eller ved bytte av tilbehør som høvelstål, bor, slipebånd, blad etc.

1. Ta bort alle nøkler og serviceverktøy!

Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før du slår på strømmen.

1. Unngå utilsiktet start!

Bær ikke verktøyet med fingeren på strømbryteren/avtrekkeren om nettkabelen sitter i et uttak. Påse at bryteren står i OFF når støpselet settes i.

1. Bruk egnet skjøteledning!

Om du benytter skjøteledning utendørs, bruk kun ledning som er beregnet for dette formål samt påse at den har riktig trådareal. Rull ut hele ledningen!

1. Bruk sunn fornuft og vær varsom!

Tenk etter, innen du utfører et arbeidsmoment, at dette kan utføres på en sikker måte! Bruk ikke maskinen/verktøyet når du er trett, påvirket av medisin etc.

1. Kontroller at alle deler er uskadet!

Før du starter verktøyet, kontroller at all beskyttelse og øvrige deler er uskadet og oppfyller sin funksjon, at alle deler kan rotere fritt og er riktig justert, at ingen bevegelige deler kan sette seg fast, at ingen defekt har oppstått og øvrige omstendigheter som kan påvirke arbeidets utførelse. Et vern eller annen del som er skadet skal fagmessig repareres eller skiftes ut. Skadde kabler og strømbrytere skal alltid byttes av en fagmann. Bruk aldri verktøyet dersom du ikke kan stenge av eller starte det på en betryggende måte.

1. Bruk anbefalt tilbehør!

Bruk av ikke anbefalt tilbehør kan volde ulykke eller risiko for personskade.

Verktøyet overensstemmer med gjeldende sikkerhetskrav. Reparasjoner skal alltid utføres av fagmann, med originale reservedeler, ellers kan verktøyet volde skade eller risiko for personskade.

1. Elektroverktøy bør tilsluttes strømnettet via jordfeilbryter! Produktet må ikke endres eller benyttes til arbeidsmoment det ikke er beregnet for! Kontroller regelmessig at alle skruer, muttere etc. er tilstrekkelig tilskrudd!

Spesielle sikkerhetsregler for løvsugere

1. La aldri barn eller husdyr oppholde seg i nærheten när løvsugeren er i bruk.

2. Bruk aldri løvsugeren om en del av beskyttelsen savnes eller er skadet.

3. Påse at strømkabelen er rettet bakover fra maskinen under bruk.

4. Maskinen må kun brukes av voksen person som har lest bruksanvisningen.

5. Ha aldri hender eller føtter i n ærheten av løvsugerens luftinntak eller utblåsing när motoren startes.

6. Trekk alltid ut støpselet när du forlater maskinen ubevoktet.

7. Trekk alltid ut strømkabelens støpsel fra el-uttaket før service og justering av lø vsugeren.

8. Fjern gress, løv etc. fra løvsugerens luftinntak.

9. Oppbevar løvsugeren utenfor barns rekkevidde!

10. Bær løvsugeren i håndtaket, aldri i strømkabelen.

11. Løvsugeren bør tilkobles stømuttak via jordfeilbryter!

12. Stopp løvsugeren og trekk ut støpselet:

- Om maskinen vibrerer kraftig, kontrollér om noe er skadet eller sitter løst!

- Før rensing av vifte eller blåse-/sugerø r, rengjøring/tømming eller service.

- Alltid når du har opphold i arbeidet eller forlater løvsugeren ubevoktet.

1. Trekk ut støpselet umiddelbart om skjøteledningen er skadet. Berør ikke ledningen, hold kun i støpselet!

2. Benytt kun originale reservedeler!

3. Dra ikke skjøteledningen gjennom vann eller fuktig gress. Kontrollér regelmessig at ledningen er hel og uskadet!
4. Bruk løvsugeren kun i dagslys.
5. Gå med løvsugeren under arbeidets gang og sørg for at du har god balanse. Løp ikke!
6. Kontrollér regelmessig at alle skruer og muttere er godt tilskrudd!
7. Brukeren er ansvarlig for skader som påføres mennesker eller eiendom.

Løvblåsing

1. Luftstrømmen kan kaste avgårde gjenstander som kan føre til personskade.
2. Rett ikke luftstrømmen mot mennesker eller dyr!
3. Blås ikke avgårde harde gjenstander.
4. Benytt ikke løvsugeren nær mennesker eller dyr.
5. Vær spesielt oppmerksom når du blåser i trapper eller andre steder med skarpe kanter!
6. Bruk vernebrille/visir, hørselvern, heldekkende klær og sko.

Løvsuging

1. Bruk ikke produktet som løvsuger om ikke løvsekken er montert og stengt.
2. Sug ikke opp skarpe, spisse eller harde gjenstander som sten, spiker etc. som kan kastes gjennom løvsekken!
3. Sug kun myke gjenstander som løv, gress etc. Harde gjenstander kan skade viftebladene.
4. Stopp og trekk ut støpselet om maskinen begynner å vibrere!
5. Kontrollér løvsekken regelmessig. Skift ut sekken om den er skadet! (benytt kun originaltilbehør).

3. Produktmerking med sikkerhetssymboler

bruksanvisningen!

Advarsel:

Om du unnlater å lese og følge bruksanvisningen kan det medføre uhell for bruker eller tilskuere.

alltid ut strømkabelens støpsel fra uttaket før service og justering av produktet!

ke maskinen ved regn eller i annet fuktig miljø!

alltid godkjent vernebrille/visir og hørselvern samt ansiktsmaske ved behov!

el! Stener og andre omkringflygende gjenstander kan forårsake skade.

• Løvsuger
- Blåse-/sugerør
- Skulderrem
• Løvsekk
- Skrue og mutter for montering av blåse-/suger ør
- Bruksanvisning

4.1 Benevninger

5. Montering

5.1 Montering av blåse-/sugerør

Advarsel! Bruk ikke maskinen uten blåse-/sugerør eller løvsekk. Maskinen fungerer ikke uten at blåse-/sugerøret er koblet til maskinen.

Advarsel! Påse at maskinen er avstengt og at støpselet er frakoblet innen montering.

1. Ta frem medfølgende skruer og muttere til monteringen.
2. Trykk inn blåse-/sugerøret i åpningen på motorhuset til skruehullene i bl åse-/sugerøret er midt mot hullene i motorhuset (se fig. 1).
3. Skru inn to av skruene på høyre side av motorhuset og de to muttere på venstre side (se fig. 2).

Fig 1

1. Trekk til skruene så de sitter sikkert (men trekk ikke for hardt).
2. Skru inn de to resterende skruene i hullet på begge sider av motorhuset og tilsvarende muttere på venstre side (se fig. 2)
3. Trekk til skruene s å de sitter sikkert (men trekk ikke for hardt).

5.2 Demontering av blåse-/sugerør

Advarsel! Bruk aldri løvsugeren uten blåse-/sugerør eller løvsekk.

Advarsel! Påse at løvsugeren er avstengt og støpselet er frakoblet innen montering.

1. Løsne monteringsskruer og muttere (husk å ta vare på dem) (se fig. 2).
2. Trekk ut blåse-/sugerøret.

5.3 Montering og demontering av løvsekk

Advarsel! Kontrollér at løvsugeren er avstengt og at støpselet er frakoblet før rengjøring/montering/demontering da dette kan medføre ulykke.

Løvsekken er umontert ved levering og må monteres for sikkert og behagelig bruk.

Obs! Bildene viser ikke utblåsingen riktig da denne er forbedret. Den er lengre og har 90° bend for å forhindre uhell.

1. Heng l øvsekken på opphengskroken.

Fig 4

Obs! Det er nødvendig å fjerne løvsekken for å rengjøre eller tømme den.

1. Løsne borrelåsbåndet og fjern løvsekken
2. Ta bort løvsekken fra opphengskroken

Advarsel! Bruk aldri løvsugeren uten blåse-/sugerør eller løvsekk.

5.4 Montering og justering av skulderrem

1. Tre remmen gjennom midten på spennen.

Fig 6

1. Brett båndet over og deretter gjennom den ytre åpningen (se fig. 6).

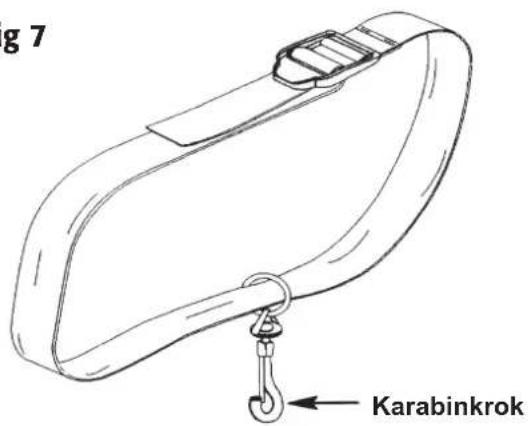

Fig 7

1. Dra bändet gjennom.

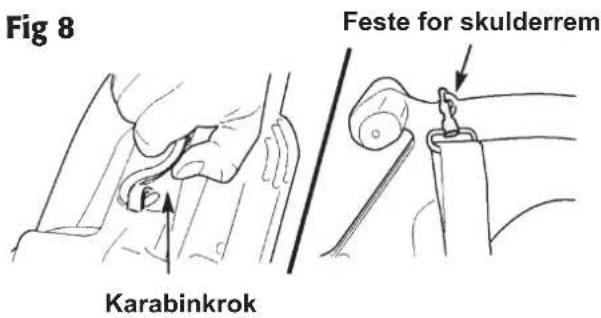

1. Fest karabinkroken i festehullet.

- Løft spennen for å forlenge remmen (senk løv-sugeren).

- Dra i remmens frie ende for å forkorte remmen (løft løvsugeren).

6. Før bruk

Fest skjøtekabelen som bildet viser så den ikke rykkes av ved et uhell! Ved behov, bruk en skjøtekabel for utendørsbruk med tilstrekkelig lederareal (min. 1,5 mm²). Rull ut hele kabelen!

Fig 11

Strømbryteren har to posisjoner; "0" (AV), og "1" (PÅ).

Fig 12

8. Bruk

• Løvsugeren skal ikke være rettet mot marken, personer eller dyr når motoren startes.
• Blå s/sug kun tørt løv og gress!
• Hold løvsugeren med begge hender som bildet viser!
• Rett ikke luftstrålen mot biler eller øvrige gjenstander som er lakkert eller har annen sensitiv overflate.
• Sving løvsugeren, flytt fremover og sving etc., men i korte sekvenser om det gå r tungt!
  • Vær forsiktig så ikke luftstrålen skader bark på trær eller vekster som skal bli stående!
• Ved behov, bruk en rive eller kost for å lø sne løvet før bruk av løvsugeren.
• Kontrollér ofte at motorens kjøleluftåpninger ikke er tildekket, ta bort løv og annet som blokkerer inntaket så motoren ikke overopphetes.

- Stopp løvsugeren og trekk ut nettkabelen. Tøm deretter løvsekken (la ikke løvet ligge der til neste gang!). Ta av løvsekken og tøm ut alt innhold, vask den en gang per år (vaskes for hånd med mildt rengjøringsmiddel og lufttørkes).

8.2 Løvblåsing

Fig 14

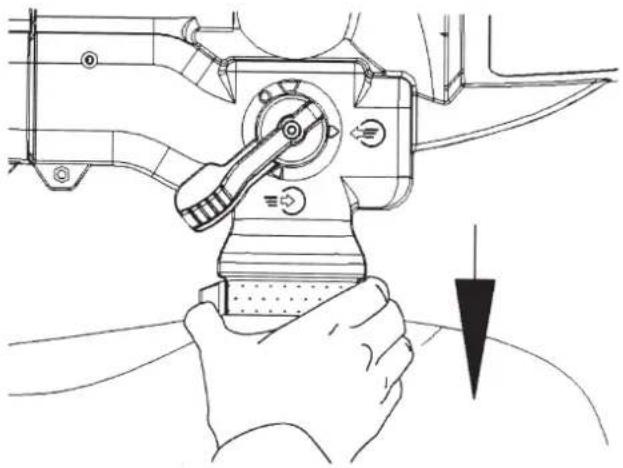

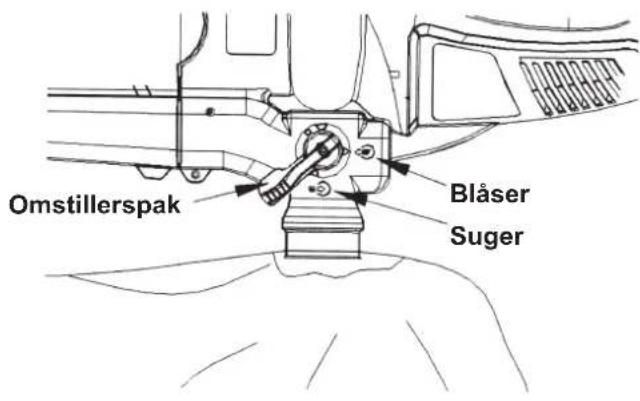

• Vri omstillerspaken nedover

Obs! Omstillerspaken må alltid stå i en endeposisjon og ikke i en mellomposisjon.

• Arbeid som bildene viser.

Fig 15

Advarsel! Sug ikke opp vann, aske, glør, eller faste gjenstander som steiner eller kongler ettersom det kan skade både bruker og maskin.

• Vri omstillerspaken oppover.

Obs! Omstillerspaken må alltid stå i en endeposisjon og ikke i en mellomposisjon.

Fig 18

- Når løvsekken er full reduseres sugeeffekten betydelig og må da tømmes: Stopp løvsugeren og trekk ut støpselet, ta deretter av løvsekken og tøm den.

Fig 19

- Kontrollér om blåse-/sugerøret eller viften er blokkert av løv dersom sugeeffekten reduseres selv om løvsekken ikke er full. Rens blåse-/sugerøret eller viften som følger:

1. Stopp løvsugeren, trekk ut støpselet og la viften stoppe helt.
2. Demontér blåse-/sugerøret og løvsekken (se 5.1, 5.2 og 5.3).
3. Ta forsiktig bort det som blokkerer og kontroller at vifteblad og øvrige deler er uskadet.
4. Drei viftebladene forsiktig rundt for hånd for å kontrollere at de kan rotere fritt.
5. Montér blåse-/sugerøret og løvsekken (se 5.1, 5.2 og 5.3).

9. Vedlikehold

Advarsel! Påse at løvsugeren er avstengt og at støpselet er frakoblet uttaket innen du begynner!

• Gjør ren kjøleluftåpningene regelmessig med en myk bø rste så motoren ikke overopphetes.
• Løsne blåse-/sugerøret og gjør ren viftebladene regelmessig med en myk børste eller klut. Kontroller at bladene er uskadet!
• Oppbevar løvsugeren innendø rs, tørt og kjølig, og utenfor barns rekkevidde!
• Rengjør maskinens overflate med en svakt fuktet klut tilsatt mildt oppvaskmiddel. Bruk av kraftige rengjørings- eller løsningsmidler kan skade løvsugeren.

10. Teknisk spesifikasjon

Modellbetegnelse: BV-A 2001 –2

Spenning: 230V AC, 50 Hz

Inneffekt: 2000W

Turtall: 12 000 o/min (ubelastet)

Lydnivå: <104 dB (A)

Vekt: 7,5 kg
