Produkttype	Kaffemaskin
Merke	De'Longhi
Modell	Magnifica Evo ECAM290.51.B
Strømforsyning	220-240 V~ 50-60 Hz, maks 10 A
Effekt	1450 W
Pumpetrykk	15 bar (1,5 MPa)
Vanntankkapasitet	1,8 l
Bønnebeholderkapasitet	250 g
Mål (bredde x dybde x høyde)	240 x 440 x 360 mm
Vekt	9,6 kg
Kabellengde	1250 mm
Hovedfunksjoner	Kaffe fra bønner og malt, melkedrikker (LatteCrema), varmt vann, 2-koppsfunksjon
Kverngrad	Justerbar (knapp med 7 nivåer)
Smakintensitet	3 nivåer: mild, middels, sterk
Melkesystem	LatteCrema med melkekanne og automatisk rengjøring
Vannfilter	Utbytbart mykningsfilter (De'Longhi)
Avkalkingsprogram	Automatisk med varsling
Energisparing	ECO-modus og programmerbar automatisk avslåing (15/30 min, 1/3 timer)
Rengjøring og vedlikehold	Avtakbar bryggeenhet, rengjøring av melkekanne, manuell skylling
Indikatorer og LED-lys	Indikatorer: mangel på vann, full grutbeholder, avkalking, filter, generell alarm

Ofte stilte spørsmål - Magnifica Evo ECAM290.51.B DELONGHI

Hvordan tilberede den første kaffen fra en ny maskin?

Før første gangs bruk, skyll tilbehøret, fyll vannbeholderen, sett inn varmtvannsdysen og trykk på X2-knappen for å fylle kretsene. Deretter brygger du 4-5 kopper kaffe for å oppnå optimal smak.

Hvordan justere kverngraden?

Mens kvernen går (ved første tilberedning), drei knappen A2: mot siffer 7 for grovere maling, mot 1 for finere. Effekten sees etter 2 kopper.

Hvordan bruke malt kaffe i stedet for bønner?

Trykk på B3-knappen (malt kaffe), hell en flat måleskje i trakten A3, og velg deretter drikken. Du kan bare tilberede 1 kopp.

Hvorfor er kaffen for kald?

Varm opp koppene med varmt vann, utfør en skylling før brygging (hold B6 i 5 sekunder) eller øk kaffetemperaturen i innstillingsmenyen.

Hvordan rengjøre melkekannen etter bruk?

Etter en melkedrikk blinker LED-lampen B6. Plasser beholderen under melkedysen og trykk B6 – maskinen utfører automatisk rengjøring med varmt vann og damp.

Hva gjør jeg når avkalkingsindikatoren lyser?

Forbered De'Longhi-avkalkingsmiddel, ta ut filteret, hell løsningen i beholderen og følg instruksjonene: hold B5 i 5 sekunder, utfør deretter 3 skyllingsfaser.

Hvordan ta ut bryggeenheten for rengjøring?

Slå av maskinen, åpne høyre dør, trykk på de to fargede knappene og trekk ut bryggeenheten. Skyll med vann (uten vaskemidler) og sett den tilbake etter tørking.

Hvordan tilpasse kaffemengden i koppen?

Hold nede knappen for valgt drikk i noen sekunder – når LED-lampen blinker raskt, programmerer maskinen. Når ønsket mengde er nådd, trykk på samme knapp igjen.

Hvorfor kommer kaffen dryppvis?

Årsaken kan være for fin maling – juster kvernen mot siffer 7. Sørg også for at trakten for malt kaffe ikke er tett, og at du bruker riktig espressokaffe.

Hvordan aktivere mykningsfilteret?

Sett filteret i beholderen, fyll vann, fest varmtvannsdysen, plasser en tom beholder (min. 0,5 l) og trykk B6 (clean). Maskinen skyller filteret og indikatoren slukkes.

BRUKSANVISNING Magnifica Evo ECAM290.51.B DELONGHI

1.1 Bokstaver i parentes....26
1.2 Problemer og reparasjoner......26

2. BESKRIVELSE ......26

2.1 Beskrivelse av apparatet - A ......26
2.2 Beskrivelse av kontrollpanel - B......26
2.3 Lampebeskrivelse - C....26
2.4 Beskrivelse av tilbehør - D* 26
2.5 Beskrivelse av melkekanne - E......26

3. F∅RSTE GANGS OPPSTART AV APPARATET .. 27

3.1 Gjør klar melkekannen (E) for bruk.....27

4. AVHERDINGSFILTER......28

4.1 Skifte ut filter 29
4.2 Fjerning av filter....29

5. MÅLING AV VANNHARDHET ......29

9.1 Hvilken melk skal brukes? 32

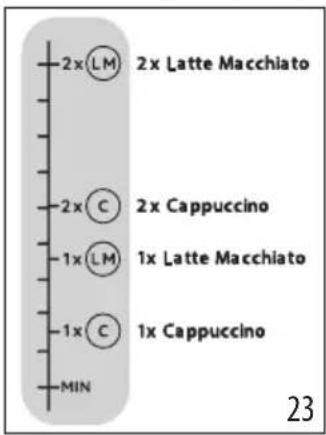

9.2 Hvor mye melk skal brukes?......32

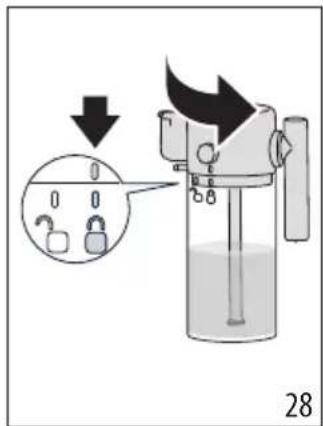

9.3 Fyll og sett på plass melkekannen......32
9.4 Velg kaffestyrke eller bruk forhåndsmalt kaffe....33

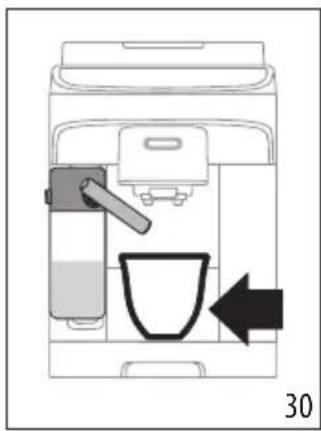

9.5 Uttak av melkedrikken 33

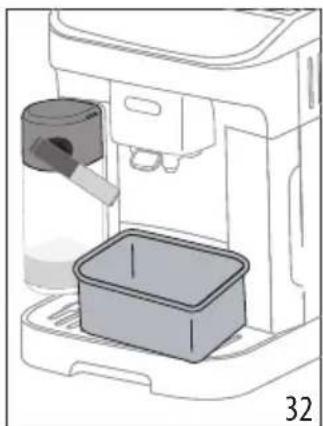

9.6 Rengjøring av melkekannen etter hver bruk. 33
9.7 Egendefinert mengde i koppen......34

10. UTTAK AV VARMTVANN ....34

10.1 Egendefinert varmtvannsmengde .....34

11. ANBEFALINGER FOR Å SPARE ENERGI .....34

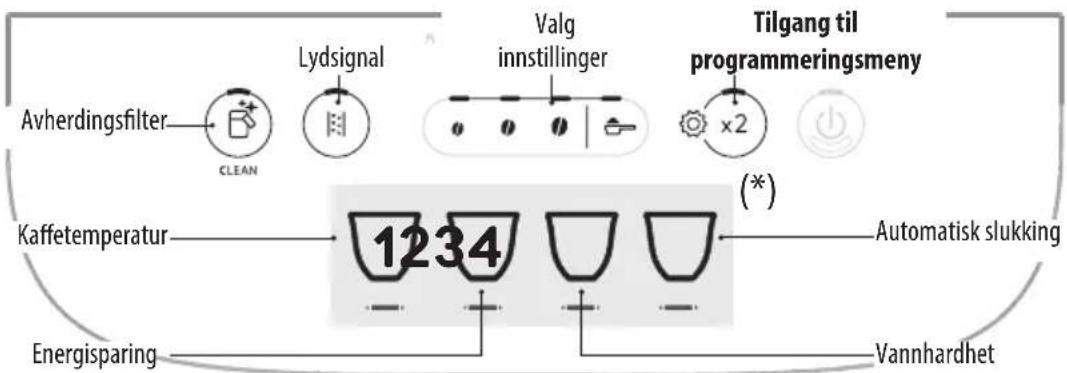

12. PROGRAMMERINGSMENY......35

12.1 Tilbakestille til standardverdier......37

1. RENGJ∅RING AV MELKEKANNEN ......39
2. RENGJ∅RING AV BRYGGEENHETEN ......39
3. AVKALKING 40
4. BESKRIVELSE AV VARSELLAMPER ......42
5. PROBLEML∅SNING 44
6. TEKNISKE EGENSKAPER......45

Før apparatet tas i bruk må man alltid lese heftet med sikkerhetsadvarsler.

1. INNLEDNING

Sett av noen minutter til å lese denne bruksanvisningen. Man unngår på denne måten farlige situasjoner og at det oppstår skader på maskinen.

Lysdiodene og lampene i panelet gjør det mulig å samhandle korrekt med maskinen:

	Slukket --
	Tent	Funksjon tilgjengelig
	Blinker Funksjon pågår
	Blinker hurtig	Apparatet har behov for en handling fra bruker

Dette symbolet brukes også i quick guide som er vedlagt produktet.

1.1 Bokstaver i parentes

1.2 Problemer og reparasjoner

Dersom problemer oppstår må man prøve å løse disse ved å følge anvisningene som gjengis i kapittel "17. Beskrivelse av varsellamper" og "18. Problemløsning".

Hvis dette ikke lykkes, eller for andre avklaringer, anbefales det å kontakte kundeservice på numrene som finnes på www.delonghi.com.

For eventuelle reparasjoner henvises det til De'Longhi Teknisk Assistanse. Adressene finnes på siden www.delonghi.com.

2. BESKRIVELSE

2.1 Beskrivelse av apparatet - A

A1. Lokk på bønnebeholder
A2. Reguleringsbryter for kaffekvern
A3. Trakt for forhåndsmalt kaffe
A4. Bønnebeholder
A5. Luke på bryggeenhet
A6. Uttrekkbar bryggeenhet
A7. Strømledning
A8. Lokk på vannbeholder
A9. Vannbeholder

A10. Beholder for kaffegrut

A11. Koppebrett

A13. Vannivåmåler i dryppeskål

A14. Dryppeskål

A15. Kondensoppsamler

A16. Kaffeuttak (kan reguleres i høyden)

A17. Luke for tilgang til utstyrskoblingen

A18. Koppebrett

2.2 Beskrivelse av kontrollpanel - B

B1. På/standby-tast med integrert lampe
B2. X2-tast med integrert led-lampe (trykk i 5 sekunder for å gå til programmeringsmeny)
B3. Valgtast forhåndsmalt kaffe
B4. Valgtast kaffestyrke (mild, medium, sterk)
B5. Valgtast avkalkingssyklus
B6. Clean-tast (rengjøring av melkekanne) med integrert led-lampe (trykk i 5 sekunder for å aktivere manuell skylling)
B7. Drikkevalgtast med integrert lampe (* Forskjellige drikker med type og nummer avhengig av modell)

2.3 Lampebeskrivelse - C

C1. Lampe oppbrukt filter
C2. Lampe mangler vann
C3. Lampe generell alarm
C4. Lampe grutbeholder
C5. Avkalkingslampe

2.4 Beskrivelse av tilbehør - D*

(*forskjellig type og nummer avhengig av modell)

D1. Reagensstrimmel "Total Hardness Test"
D2. Måleskje for forhåndsmalt kaffe
D3. Avkalkingsmiddel
D4. Avherdingsfilter
D5. Vannuttak

2.5 Beskrivelse av melkekanne - E

E1. Lokk med melkeskummer
E2. Tilkobling til uttaksrør for melk (ikke avtakbar)
E3. Uttaksrør for melkeskum
E4. Melkeslange
E5. Utløserknapp for kanne/kannekobling
E6. Melkekannekobling
E7. Melkebeholder

3. F∅RSTE GANGS OPPSTART AV APPARATET

NB:

• Første gang apparatet brukes må alt tilleggsutstyr som kommer i kontakt med vann eller melk skylles i varmt vann.
• Eventuelle kafferester i kvernen skyldes funksjonstestene som utføres med maskinen før den legges ut på markedet, og er et bevis på den omhyggelighet og omsorg vi viser for produktet.
• Vannkretsen er tom när maskinen tas i bruk, og kan derfor være støyete. Denne ulyden vil forsvinne etterhvert som kretsen fylles opp.

• For å starte første gang, se til at vannuttaket (D5) er satt inn i maskinen.

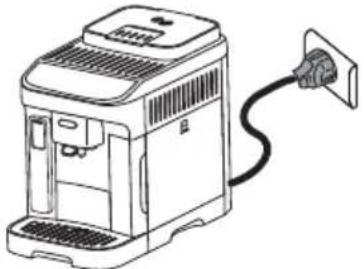

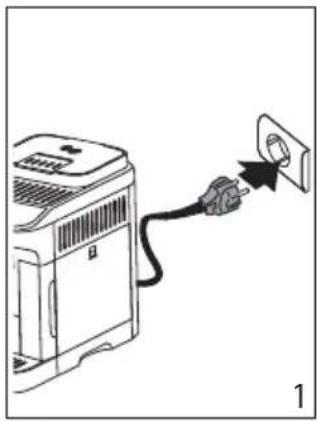

• Koble apparatet til strømnettet (fig. 1).

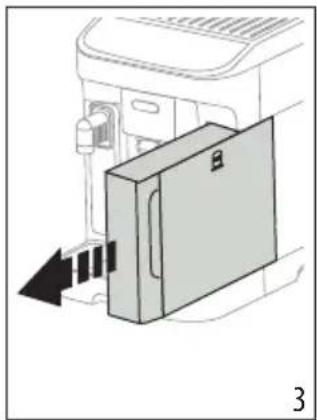

1. I kontrollpanelet (B) tennes lampen (C2) (fig. 2): ta ut vanntanken (A9) (fig. 3), fyll med friskt drikkevann til MAX-nivå (fig. 4) og sett inn vanntanken igjen.

1. Trykk på tasten ×2 (fig. 6): Apparatet begynner å fylle de innvendige rørkretsene med vann og skille ut varmt vann fra vannuttaket.
2. Tilberedelsen avbrytes. Etter noen sekunder kommer det varmt vann ut fra kaffeuttaket.

Når tilberedelsen er ferdig er maskinen klar til bruk.

NB!

• Første gang maskinen brukes må man tilberede 4-5 kopper Cappuccino før man begynner å oppnå tilfredsstillende resultater.
• Det anbefales å installere det medfølgende vannfilteret umiddelbart. Når det har gått to måneder (se tidsviser) eller hvis apparatet står ubrukt i 3 uker, må man bytte eller fjerne filteret selv om lampen (C1) ikke tennes.
• Vannhardhet må stilles inn så fort som mulig (kapittel "5. Måling av vannhardhet").

3.1 Gjør klar melkekannen (E) for bruk

Første gang maskinen brukes må man ta ut og rengjøre alle komponenter i melkekannen som forklart her:

1. Løsne lokket (E1) ved å vri det med klokkeretningen. Linjen på lokket må peke mot symbolet (no. 7).

2. Løft deretter lokket (fig. 8).

1. Ta ut melkebeholderen (E7) og koblingen (E6).

2. Når alle komponenter er blitt fjernet, rengjør man kannen som forklart i avsnittet "14. Rengjøring av melkekannen". Når alle komponenter er blitt rengjort setter man tilbake kan- nen, sammen med koblingsstykket på den anviste plassen som følger:

3. Sett inn koblingsstykket i den anviste plassen på lokket (fig. 11).

4. Skyv koblingsstykket helt inn (fig. 12). Når det er helt satt inn kan det kun fjernes ved å trykke på den anviste knappen på selve lokket.

For å holde maskinens ytelse på et konstant nivå over tid, anbefales det å bruke vannavherdingsfilteret fra De'Longhi. Ytterligere informasjon på siden www.delonghi.com.

WaterFilter

EAN: 8004399327252

For en korrekt bruk av filteret følges instruksjonene som gjengis under.

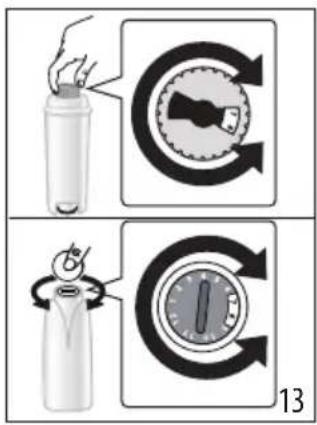

1. Ta filteret (D4) ut av pakken og vri datoviseren til de neste 2 månedene vises (fig. 13).

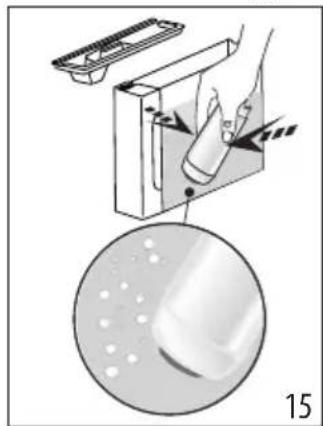

1. For å aktivere filteret må man la det renne drikkevann fra kranen ned i den midtre filteråpningen og ut av sideåpningene i over ett minutt (fig 14).
2. Ta ut vanntanken (A9) fra maskinen (fig. 4) og fyll den med friskt drikkevann. Sett inn filteret i vanntanken og hold den på skrå under vann i ti sekunder mens du presser den sammen slik at luftboblene slippes ut (fig. 15).

1. Sett filteret inn i filterholderen og trykk det helt inn (fig. 16).
2. L ukk igjen tanken ved å sette på lokket (A8) og sett tan- ken tilbake på plass i maskinen.
3. Sett inn vannuttaket (D5) hvis det ikke er innsatt.
4. Sett en tom beholder med kapasitet på minst 0,5 liter under varmtvannsuttaket (fig. 5).
5. Se instruksjonene i kapittel "12. Programmeringsmeny" for å installere filteret.
6. I kontrollpanelet blinker filterlampen (C1) og led-lampen til tasten for rengjøring av kanne/manuell skylling (B6) blinker hurtig.
7. Trykk på tasten for rengjøring av kanne/manuell skylling (B6) (fig. 17).

1. Apparatet skiller ut varmtvann og stopper deretter automatisk.
2. Når uttaket er ferdig vil filterlampen slukke, filteret er aktivt og man kan fortsette å bruke maskinen.

NB:

• Hvis lampen i tasten (B6) blinker hurtig, trykker man på denne tasten. På denne måten begynner maskinen å fylle den innvendige kretsen og eliminerer luftboblene som er blitt skapt. Fortsett deretter med den ovenfor nevnte installasjonen.
• Når installasjonen er ferdig vil drikkelampene blinke for å vise at maskinen er under oppvarming for å gjøre seg klar til bruk.

4.1 Skifte ut filter

1. Ta ut vanntanken (A9) og det oppbrukte filteret.
2. Følg operasjonen som er gjengitt i den forrige paragrafen for å aktivere filteret.
3. Se instruksjoner i kapittel "12. Programmeringsmeny" for å stille inn maskinen og gjenta punktene fra 9 til 12 i forrige avsnitt.

NB:

Når det har gått to måneder (se tidsviser) eller hvis apparatet står ubrukt i 3 uker, må man bytte filter selv om maskinen ikke viser denne meldingen i displayet.

4.2 Fjerning av filter

Hvis man ønsker å bruke maskinen uten filter (D4) må man fjerne dette og deretter oppdatere maskinen.

1. Ta ut vanntanken (A9) og det oppbrukte filteret.
2. Se instruksjonene i kapittel "12. Programmeringsmeny" for å stille inn maskinen.

NB:

Når det har gått to måneder (se tidsviser) eller hvis apparatet står ubrukt i 3 uker, må man fjerne filteret selv om maskinen ikke viser denne meldingen i displayet.

5. MÅLING AV VANNHARDHET

Still umiddelbart inn vannhardhet slik at avkalkingsfrekvensen reduseres. Avkalkingslampen (5) tennes när det oppstår et reelt behov basert på den faktiske vannhardheten i den enkelte region. Gjør som fölger:

1. Ta ut reagensstrimmelen (D1) fra pakken hvis denne medfølger på den aktuelle modellen.

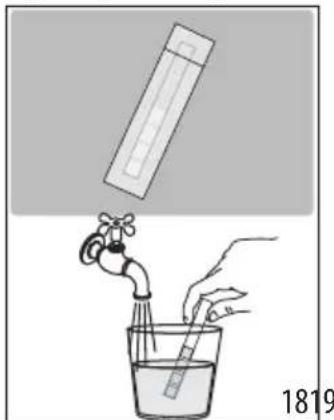

2. Dypp strimmelen helt ned i et glass vann i cirka et sekund (fig. 18).
3. Ta ut strimmelen fra vannet og rist litt på den (fig. 19). Etter omtrent et minutt vil 1, 2, 3, eller 4 røde firkanter bli synlige, avhengig av vannets hardhet. Hver firkant tilsvarer 1 nivå.

Total Hardness Test Hardhet
	1Lav
	2Middels
	3Middels/Høy
	4Høy

Se instruksjonene i kapittel "12. Programmeringsmeny" for å stille inn maskinen.

6. SLÅ PÅ APPARATET

I forbindelse med skyllingen vil tutene på kaffeuttaket (A16) skille ut litt varmt vann. Man må være forsiktig så man ikke kommer i kontakt med vannspruten. For å unngå å tømme dryppeskålen (A14) for ofte, anbefales det å bruke en beholder til å samle opp skyllevannet.

- Trykk på tasten (B1) for å slå på apparatet. Tastelampen tennes og drikkelampene i kontrollpanelet (B) blinker for å vise at maskinen er under oppvarming.

Under oppvarming utfører maskinen noen skylleoperasjoner for å varme opp kjelen. Apparatet lar det renne varmt vann gjennom de innvendige rørene slik at disse varmes opp.

Apparatet er klart når drikke- og intensitetslampene lyser uavbrutt.

7. SLÅ AV APPARATET

Hver gang man slår av apparatet vil en automatisk skylling gjennomføres dersom det har blitt tilberedt kaffe.

I forbindelse med skyllingen vil tutene på kaffeuttaket (A16) skille ut litt varmt vann. Man må være forsiktig så man ikke kommer i kontakt med vannspruten. For å unngå å tømme dryppeskålen (A14) for ofte, anbefales det å bruke en beholder til å samle opp skyllevannet.

• For å slå av apparatet trykker man på tasten (B1)
• Lampene i drikketastene på kontrollpanelet blinker: Apparatet foretar en skylling og slår seg deretter av (stand-by).

NB:

Dersom apparatet ikke brukes over en lengre periode kan det kobles fra strømnettet.

• Slå først av apparatet med tasten ;
  • Ta ut strømkabelen fra stikkontakten.

8. TILBEREDE KAFFEDRIKKER

8.1 Tilberedelse av kaffe ved bruk av

kaffebønner

OBS!

Ikke bruk grønne kaffebønner eller kaffebønner med sukker eller glasur, da disse kan klebe seg fast til kaffekvernen og gjøre den ubrukelig.

1. Hell kaffebønnene i den anviste beholderen (A4) (fig. 20).

(*) Type og nummer for hver enkelt drikk avhenger av modell.

1. Tilberedelsen starter og i kontrollpanelet (B) blinker lampen til drikken som er under tilberedelse.

8.3 Tilberedelse av kaffe med forhåndsmalt

kaffe

OBS!

- Det må ikke fylles på forhåndsmalt kaffe når maskinen er avslått, dette for å unngå at pulveret spres rundt i maskinen og skitner den til. Dersom dette skjer kan maskinen skades.

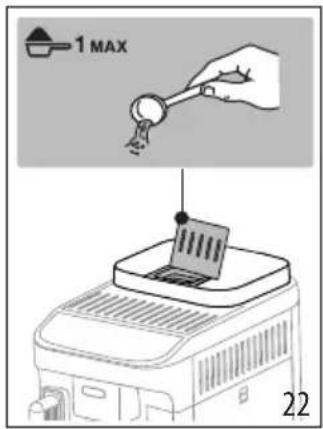

- Bruk aldri mer enn 1 strøken måleskje (D2), ellers kan maskinen blir skitten innvendig, eller trakten (A3) kan tilstoppes.

NB:

Hvis man bruker forhåndsmalt kaffe, kan man kun tilberede en kopp kaffe av gangen.

1. Trykk på (53). Den tilhørende lampen tennes.
2. Se til at trakten ikke er tilstoppet, og tilsett deretter en strøken måleskje forhåndsmalt kaffe (fig. 22).

1. Sett en kopp under tutene på kaffeuttaket (A16) (fig.21).
2. Velg ønsket kaffedrikk (B7).
3. Tilberedelsen starter og i kontrollpanelet (B) blinker lampen til drikken som er under tilberedelse.

I energisparemodus vil maskinen sette av noen sekunder til oppvarming før den begynner å skille ut den første kaffedrikken.

8.5 Endre kaffestyrke

1. Trykk på tasten (B4) for ønsket kaffestyrke:

	Mild
	Middels
	Sterk

1. Gå videre til valg av ønsket kaffedrikk.

NB!

• Ved neste tilberedelse vil maskinen foreslå den sist valgte intensiteten.
• Hvis strømforsyningen brytes vil maskinen gå tilbake til standard middelnivå.

8.6 Skylling

Med denne funksjonen kan man skille ut varmt vann fra kaffeuttaket (hvis i bruk), slik at de innvendige rørene i maskinen varmes opp.

1. Sett en beholder med kapasitet på minst 100 ml (A16) under kaffeuttaket (fig. 5).
2. Hold inne tasten (B6) cirka 5 sekunder. Tilberedelsen starter og avbrytes automatisk (hvis man ønsker å avbryte tidligere trykker man igjen på samme tast).

NB:

• Hvis maskinen ikke blir brukt i løpet av 3-4 dager, bør man utføre 2-3 skyllinger før den igjen er klar til bruk.
• Det er helt normalt at det kommer litt vann i grutbeholderen (A10) etter at denne funksjonen er blitt utført.

8.7 Råd for en varmere kaffe

For å oppnå en varmere kaffe anbefales det:

• Foreta en skylling (se avsnitt "8.6 Skylling "")
• Varm opp koppene med varmt vann fra varmtvannsuttaket (Hot Water).
• ∅ke kaffetemperaturen (se kapittel "12. Programmeringsmeny").

Reguleringsbryteren må kun brukes når kaffekvernen er i funksjon i første fase av kaffetilberedelsen.

Kaffen renner for langsomt ut, eller kommer i dråper.Effekten av denne endringen vil først merkes etter at man har tilberedt minst 2 kaffedrikker.	Vri ett hakk mot nummer 7
For å tilberede en fyldigere kaffe og forbedre kremens utseendeEffekten av denne endringen vil først merkes etter at man har tilberedt minst 2 kaffedrikker.	Vri ett hakk mot nummer 1

8.9 Stille inn meng de i koppen

1. Hold tasten til drikken som skal programmeres inne i noen sekunder. Når lampen til den valgte drikken blinker hurtig

betyr det at maskinen befinner seg i programmeringsmodus. Tilberedelsen starter.

1. Når ønsket mengde i koppen er nådd, trykker man på tasten for ønsket drikk igjen. Tilberedelsen avbrytes og mengden er lagret.

NB:

For å avbryte den pågående programmeringen trykker man på tasten for en annen drikk.

9. TILBEREDELSE AV MELKEDRIKKER

NB:

• For å bruke kannen må man kontrollere at alle komponenter er rene og korrekt plassert som forklart i avsnittet "3.1 Gjør klar melkekannen (E) for bruk", samt at koblingsstykket (E6) (på innsiden av melkekannen) er satt korrekt på plass (fig. 11-12).
• For å unngå melk med lite skum, eller med store bobler, må man alltid rengjøre melkelokket (E1) og kannekoblingen (E6) som forklart i avsnittene "9.6 Rengjøring av melkekannen etter hver bruk." og "14. Rengjøring av melkekannen".

9.1 Hvilken melk skal brukes?

Kvaliteten på skummet kan variere avhengig av:

• Temperaturen til melken eller den vegetabilske drikken (for optimale resultater bør man bruke melk eller vegetabilsk drikk som holder, 5°C).
• Type melk eller vegetabilsk drikk.
• Anvendt merke.
• Ingredienser og næringsverdi.

	LatteCrema HOT
Kumelk
Helmelk (fettinnhold >3,5%)	√
Lettmelk (fettinnhold mellom 1,5 og 1,8%)
Skummet melk (fettinnhold <0,5%)
Vegetabilske drikker
Soya	√
Mandel	√
Havre	√

NB:

Hvis det skal brukes vegetabilske drikker, anbefales det versjoner av typen "Barista" for å optimalisere skumkvaliteten.

9.2 Hvor mye melk skal brukes?

På melkebeholderen (E7) er det en nivåmåler (fig. 23) som er nyttig for å oppnå nøyaktige mengder til tilberedelse av drikken.

Linjene i midten tilsvarer ≈ 20ml.

Linjen "MIN" tilsvarer minimum programmerbar mengde (se avsnitt "9.7 Egendefinert mengde i koppen").

NB!

• Avhengig av den brukte melkens type og temperatur, kan resultatet variere noe.
• Hvis det er for lite melk i kannen vil det komme et puff fra melkeuttaksrøret.

9.3 Fyll og sett på plass melkekannen.

1. Løsne lokket (E1) ved å vri det med klokkeretningen. Lin-

jen på lokket må peke mot symbolet (10.24).

1. Løft deretter lokket (fig. 25).

1. Lukk igjen kannen, sett på lokket (linjen på lokket må

peke mot symbolet og vri det mot symbolet inntil det klikker på plass (fig. 28).

1. Fest kannen ved å skyve den helt inn på koblingen (fig.

29). Maskinen vil gi fra seg et akustisk signal (hvis den akustiske signalfunksjonen er blitt aktivert).

Når melkekannen er klar, før man går videre til valg av ønsket melkedrikk, kan man tilpasse kaffestyrken som vist i avsnitt "8.5 Endre kaffestyrke", eller velge å bruke forhåndsmalt kaffe og fylle på en måleskje med kaffe som vist i avsnittet "8.3 Tilbe-

redelse av kaffe med forhåndsmalt kaffe

9.5 Uttak av melkedrikken

1. Sett en tilstrekkelig stor kopp under tutene på kaffeutta- ket (A16) og under melkeuttaksrøret (E3) (fig 30).

Hvis modusen "Energisparing" er aktivert (se kapittel "12. Programmeringsmeny"), kan tilberedelsen av drikken ta noen ekstra sekunder.

9.6 Rengjøring av melkekannen etter hver bruk.

Etter hvert melkedrikkuttak, vil lampen til tasten (B6) blinke i kontrollpanelet (fig. 31).

Hvis det skal tilberedes flere drikke etter hverandre:

- Foreta rengjøring av melkekannen etter siste tilberedelse.

- Etter å ha foretatt rengjøring med tasten, tar man ut melkekannen og rengjør alle komponentene som forklart i prosedyren i avsnitt "14. Rengjøring av melkekannen".

Når tilberedelsen er ferdig er det fortsatt nok melk igjen til andre oppskrifter

- Etter å ha rengjort med tasten, tar man ut kannen og setter den tilbake i kjøleskapet. Kannen kan oppbevares i kjøleskap i maksimalt 2 dager før man må rengjøre alle komponentene som forklart i avsnittet "14. Rengjøring av melkekannen".

OBS!

Hvis melkekannen er blitt oppbevart i kjøleskapet i mer enn 30 minutter, må man demontere og rengjøre alle komponenter i henhold til prosedyren gjengitt i avsnittet "14. Rengjøring av melkekannen".

• I noen tilfeller er det nødvendig å avvente til maskinen varmes opp.
• Ventil til operasjonen er ferdig. Funksjonen er automatisk. Den må ikke stoppes när den pågår.

9.7 Egendefinert mengde i koppen

1. Hold inne tasten for den melkedrikken som skal programmeres i noen sekunder. Man befinner seg i programmeringsmenyen när lampen blinker hurtig. Tilberedelsen starter.
2. Når ønsket mengde i koppen er nådd, trykker man enda en gang på tasten for ønsket drikk. Tilberedelsen av den første oppskriften avbrytes og tilberedelse av den neste ingrediensen starter.
3. Når ønsket mengde i koppen er nädd, trykker man på tasten for ønsket drikk igjen. Tilberedelsen avbrytes og mengden er lagret.

NB!

For å avbryte den pågående programmeringen trykker man på tasten for en annen drikk.

10. UTTAK AV VARMTVANN

Fare for Brannskader!

Ikke etterlat maskinen uten oppsyn när den skiller ut varmt vann.

1. Sett inn varmtvannsuttaket (fig. 33)..

1. Sett en kopp under varmtvannsuttaket (fig. 34) (så nærme som mulig for å unngå sprut).
2. Trykk på tasten Hotwater.
3. Uttaket avbrytes automatisk. Trykk på tasten igjen for å avbryte.

NB:

I energisparemodus vil maskinen trenge noen sekunder før den starter tilberedelsen.

10.1 Egendefinert varmtvannsmengde

1. Hold inne tasten Hot Water i noen sekunder. Man befinner seg i programmeringsmenyen när lampen blinker hurtig. Tilberedelsen starter.
2. Når ønsket mengde i koppen er nädd, trykker man på tasten for ønsket drikk igjen. Tilberedelsen avbrytes og mengden er lagret.

		Standard (ml)	Programmerbar (ml)
	Varmt vann	250	fra ≈ 20 til ≈ 420

NB!

For å avbryte den pågående programmeringen trykker man på tasten for en annen drikk.

11. ANBEFALINGER FOR Å SPARE ENERGI

• For å redusere energiforbruket burde man ta ut melkebeholderen etter tilberedelse av en eller flere drikker.
• Still inn autostopp til 15 minutter (se "12. Programmeringsmeny").
• Aktiver Energisparing (se "12. Programmeringsmeny");
• Ved behov vil maskinen varsle brukeren om at den må avkalkes.

12. PROGRAMMERINGSMENY

Når man befinner seg i menyen, kan man bruke tastene som fortsatt er aktive til å velge de forskjellige funksjonene.

(*) Forskjellige drikker avhengig av modell

1. Åpne menyen:
		Hold inne tasten@noen sekunder.Programmeringstastene vil tennes.Trykk nå på tasten for den innstillingen som ønskes regulert.
2. Reguler maskininnstillingen.
Avherdingsfilter	Trykk på en av bønnene for å installere eller skifte ut avherdingsfilteret	INNSATT	Bekreft valget
	Trykk på symbolet for forhåndsmalt kaffe for å fjerne avherdingsfilteret	FJERNET
Lydsignal	Trykk på en av bønnene for å aktivere det akustiske varselet	ON	Bekreft valget
	Trykk på symbolet for forhåndsmalt kaffe for å deaktivere det akustiske varselet	OFF
→
Kaffetemperatur	Trykk på bønnensom tilsvarer ønskettemperatur	LAV	Bekreft valget
		MEDIUM
		H∅Y
Energisparing	Trykk på en av bønnene for å aktivereenergisparing	ON	Bekreft valget
	Trykk på symbolet forforhåndsmalt kaffe for ådeaktivere energisparing	OFF
Vannhardhet	Trykk på symbolet somtilsvarer nivået som skalinnstilles	NIVÅ 1	Bekreft valget
		NIVÅ 2
		NIVÅ 3
		NIVÅ 4
Automatisk slukking	Trykk på symbolet somtilsvarer tiden som skalinnstilles	15 MINUTTER	Bekreft valget
		30 MINUTTER
		1 TIME
		3 TIMER
3. Forlate menyen:
		Trykk på tasten x2Maskinen går tilbake til klar til bruk.NB!Maskinen forlater innstillingsmenyen automatisk etter 30 sekunderuten bruk.

12.1 Tilbakestille til standardverdier

Kontroller at maskinen befinner seg i stand-by (avslått, men tilkoblet strømnettet).
Hold inn tastene som tilsvarer drikkene 1,2 og i×5 sekunder. Alle innstillinger og drikkemengder går tilbake til standardverdier.
Maskinen gir fra seg en lang pipelyd og alle lampene blinker for å bekrefte tilbakestillingen

13. RENGJ∅RING AV APPARATET

OBS!

• Ved rengjøring av maskinen må man ikke bruke løsemidler, skuremidler eller sprit. Med de automatiske maskinene fra De'Longhi trenger man ikke bruke kjemiske tilsetninger i forbindelse med rengjøring av maskinen.
• Ikke bruk metallgjenstander til å skrape løs avleiringer eller kafferester, dette kan lage riper i overflaten på maskindeler av metall eller plast.

Komponent Hyppighet Prosedyre
Kaffegrutbeholder	Når man slår på lampen [IMAGE] er det nødvendig å tømme grutbeholderen. Maskinen kan ikke lage kaffe.	Ta ut dryppeskålen, tøm og rengjør den.Tøm og rengjør grutbeholderen nøye og sørg for å fjerne alle rester som kan ha lagt seg på bunnen.Kontroller den rødfargede kondensbeholderen og tøm den dersom den er full.
	Inntil man rengjør grutbeholderen kan ikke maskinen lage kaffe. Apparatet vil varsle om at beholderen må tømmes 72 timer etter første tilberedelse. Dette vil skje uansett om beholderen er tom eller ikke (for at tellingen av de 72 timene skal være korrekt må maskinen aldri frakobles strømforsyningen).

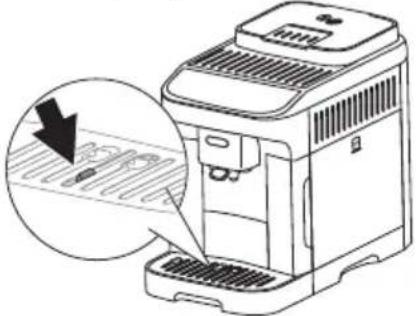

Komponenter i dryppeskålen	Dryppeskålen er utstyrt med en rødfarget flottør som viser vannivået i denne.Før denne flottøren begynner å komme ut fra koppebrettet, må man tømme beholderen og rengjøre denne.	Sett tilbake dryppeskålen sammen med grutbeholderen.Ta ut koppebrettet sammen med risten på dryppe-skålen, tøm dryppeskålen og grutbeholderen, og rengjør alle komponenter.Kontroller den rødfargede kondensbeholderen og tøm den dersom den er fullSett tilbake dryppeskålen, komplett med risten og grutbeholderen.Når dryppeskålen tas ut er det obligatorisk å tømme kaf-fegrutbeholderen selv om denne ikke er tom.
Innsiden av maskinen Kontroller regelmessig (cirka en gang i måneden) at innsiden av maskinen (bak dryppeskålen) ikke er skitten.		Slå av maskinen og koble den fra strømnettet. Man må aldri legge maskinen i vann.Fjern kafferester ved hjelp av en kost og en svamp.Bruk en støvsuger til å fjerne øvrige rester
Dyser i kaffeuttak Rengjør dysene i kaffeuttak regelmessig (en gang i måneden).		Rengjør dysene i kaffeuttaket med en svamp eller en klut.Kontroller at sporene i uttaket ikke er blitt til-stoppet. Om nødvendig, fjern kafferester med en tannpirker.

14. RENGJ∅RING AV MELKEKANNEN

Rengjør melkekannen som forklart her:

1. Løsne lokket (E1) ved å vri det med klokkeretningen. Linjen på lokket må peke mot symbolet (no. 24).

2. Løft deretter lokket (fig. 25).

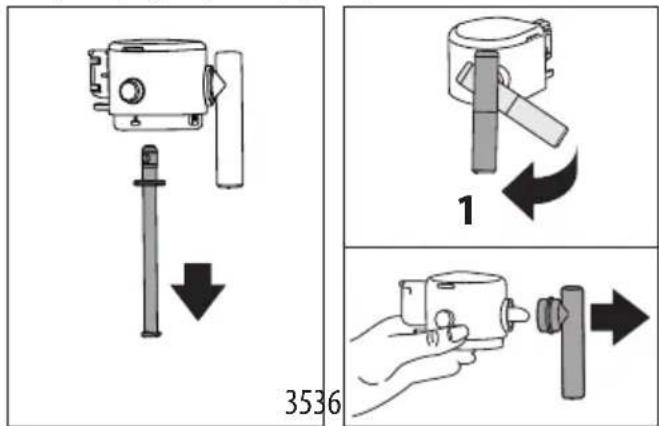

3. Trekk ut melkeslangen (fig. 35).

1. Vri melkeuttaksrøret til det står vannrett og dra i det til det løsner (fig. 36).

2. Trykk på knappen (E5) for å ta ut koblingen (fig. 37).

1. Vask den i oppvaskmaskin (anbefalt) eller for hånd, ved å følge metodene herunder:

- I oppvaskmaskin: Skyll alle komponentene beskrevet over og melkebeholderen med rennende varmt vann (minst 40°C). Legg dem i den øvre skuffen i oppvaskmaskinen og start et vaskeprogram på 50°C, eksempelvis ECO standard.

- For hånd: Skyll alle komponenter og melkebeholderen i rennende varmt vann (minst 40°C) slik at man fjerner alle rester etter melk. Vær særlig påpasselig med hullene på lokket (fig. 38). Legg komponentene i varmt vann (minst 40°C) med oppvaskmiddel i minst 30 minutter. Skyll deretter alle komponenter nevnt ovenfor i store mengder varmt vann, og skrubb dem for hånd en og en.

1. Skyll melkekannekoblingen (E6) godt (fig. 39). Vær særlig oppmerksom på luftkanalen (forstørret) (fig. 40) slik at det ikke er igjen melkerester i denne. Skrap eventuelt ut kanalen med en tannpirker.

1. Tørk alle komponenter med en tørr og ren klut.

2. Sett sammen alle komponentene til lokket.

3. Lukk igjen kannen, sett på lokket (linjen på lokket må peke mot symbolet) og vri det mot symbolet inntil det klikker på plass (fig. 28).

15. RENGJ∅RING AV BRYGGEENHETEN

OBS!

1. Trykk på tasten (B1) for å slå av maskinen.

2. Trekk ut vannbeholderen (A9).

3. Åpne luken på bryggeenheten på høyre side (fig. 41).

4. Trykk de to fargede utløsertastene innover og trekk samtidig bryggeenheten utover (fig. 42).

1. Legg bryggeenheten i vann i cirka 5 minutter og skyll den deretter med vann.

OBS!

SKYLL KUN MED VANN

IKKE BRUK VASKEMIDDEL – IKKE BRUK OPPVASKMASKIN

1. Rengjør bryggeenheten uten å anvende skadelige rengjøringsmidler.
2. Bruk børsten for å fjerne eventuelle kafferester fra holderen på bryggeenheten. Denne er synlig fra luken.
3. Etter rengjøring settes bryggeenheten på plass ved å sette den inn festet. Trykk deretter på teksten PUSH til det høres en klikkelyd.

NB:

Hvis bryggeenheten er vanskelig å sette inn må den posisjoneres med de to spakene før den settes på plass (fig. 43).

1. Når den er satt på plass, må man forsikre seg om at de to røde tastene har klikket på plass mot utsiden av apparatet (fig. 44).
2. Lukk igjen lokket på bryggeenheten.
3. Sett vannbeholderen på plass.

16. AVKALKING

• Før bruk må man lese instruksjonene og merkingen som er gjengitt på pakken med avkalkningsmiddel.
• Det anbefales å bruke avkalkingsmiddel utelukkende produsert av De'Longhi. Hvis det anvendes upassende avkalkningsmidler, eller hvis avkalkningen utføres feil,

kan dette føre til skader som ikke dekkes av produsentens garanti.

For å utføre avkalkning
Avkalking-smiddel	De’Longhi avkalkningsmiddel
Beholder Anbefalt kapasitet: 2 l
Tid ~30min
Tilbehør Varmtvannsuttak (D5)

OBS!

Hvis det er satt inn vannavherdingsfilter må dette fjernes før det settes inn avkalkingsløsning. Sett deretter filteret tilbake på plass i starten av fase 3.

Foreta avkalking av maskinen när lampen (C4) tennes i displayet. Den samme lampen blinker for å vise at avkalkings-syklusen pågår.

NB:

- Når avkalkingssyklusen har startet opp er det ikke lenger mulig å avbryte den før både første og andre skylling er blitt utført. Man må være i besittelse av avkalkingsmiddel for denne operasjonen.

Gjør som følger:

1. Se til at vannuttaket (D5) er satt inn.

Fase 1: Avkalkingssy-klus

1. Hold tasten (B5) inne i minst 5 sekunder inntil den tilhørende lampen blinker hurtig. Lampen som viser mild intensitet vil tennes for å vise fase 1 av avkalkingen.
2. Tøm dryppeskålen (A14) og grutbeholderen (A10) og sett dem tilbake på plass. Tøm vanntanken (A9) helt og fjern avherdingsfilteret (hvis i bruk).
3. Hell avkalkingsmiddel i vanntanken til nivå A (tilsvarende en pakke med 100ml middel) som er markert på siden av tanken (bak) (fig. 45). Tilsett deretter vann (1 liter) opptil nivå B (fig. 46) og sett vanntanken tilbake på plass.

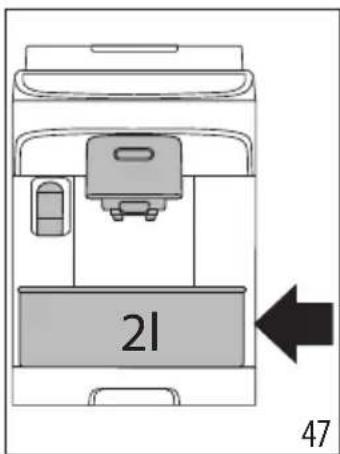

1. Sett en beholder med kapasitet på minst 2 liter under kaffeuttaket (A16) og vannuttaket (D5) (fig. 47).

1. Trykk på tasten for å starte avkalkingsprogrammet. Lampen blinker for å vise at fase 1 pågår.
2. I cirka 10 minutter vil maskinen veksle automatisk mellom pausefase og uttak fra vamtvannsuttaket og kaffeuttaket.

Når den første fasen av syklusen er ferdig vil lampen for manglende vann (C2) tennes.

Fase 2: Første skylling

1. Tøm beholderen som ble brukt til å samle avkalkingsmiddelet og trekk ut vanntanken, tøm den og skylle i rennende vann. Fyll den til MAX-nivå med friskt drikkevann (fig. 48) og sett den tilbake i maskinen. Sett deretter beholderen på plass under uttaket.

1. Trykk på tasten (som blinker hurtig) for å starte skyllingen. Den tilhørende lampen for medium intensitet blinker for å vise at fase 2 av avkalkingen pågår.
2. Maskinen starter automatisk med skylling av kaffeuttaket og varmtvannsuttaket.

Når den andre fasen av syklusen er ferdig vil lampen for manglende vann (C2) tennes.

Fase 3: Andre skylling

1. Tøm beholderen som ble brukt til å samle opp vannet fra den første skyllingen, trekk ut vanntanken, fyll den til MAX-nivå med friskt drikkevann (fig. 48) og, hvis i bruk, sett tilbake avherdingsfilteret. Sett deretter tanken tilba- ke på plass i maskinen og sett beholderen under uttakene.
2. Trykk på tasten (som blinker hurtig) for å starte skyllingen. Den tilhørende lampen Sterk intensitet blinker for å vise at fase 3 av avkalkingen pågår. Skyllingen fortsetter fra vamtvannsuttaket.

Fase 4: Fullføring avavkalkingen.

1. Når lampen til forhåndsmalt funksjon tennes, er avkalkingen blitt avsluttet korrekt.
2. Lampene til grutbeholderen (C4) og manglende vann (C2) tennes. Tøm grutbeholderen og dryppeskålen som samler deler av skyllevannet. Fyll deretter vanntanken.
3. Sett tilbake komponentene i maskinen.

Maskinen er klar til bruk.

NB:

• Etter at denne avkalkningen er blitt utført vil det komme litt vann i beholderen for kaffegrut. Dette er helt normalt.

• Apparatet har behov for en tredje skylling hvis vanntanken ikke er helt full med vann. Dette gjøres for å garantere at det ikke er avkalkningsmiddel igjen i apparatets innvendige rørkretser.

• BESKRIVELSE AV VARSELLAMPER

Lysdiode/Lampe Betydning
Lampene for de aktuelle drikkene blinker.	Vent, maskinen er under oppvarming.
Lampene for de aktuelle drikkene og deres innstillinger er tent og lyser uavbrutt.	Maskinen er klar til bruk. Gå videre til valg av drikk som skal tilberedes og de relative tilleggsvalgene
	Skift ut filter (se kapittel "4. Avherdingsfilter").
	Vannet i tanken er ikke til-strekkelig. Fyll tanken.
	Vanntanken er ikke satt inn i maskinen, eller den er ikke korrekt satt inn. Sett inn tanken på korrekt måte.
	Generell alarm. Maskinen er svært skitten innvendig. Rengjør maskinen nøye. Dersom maskinen etter rengjøring fremdeles viser denne meldingen, bes man ta kontakt med et autorisert Servicesenter
	Etter rengjøring er ikke bryggeenheten blitt satt inn. Sett inn bryggeenheten som forklart i kapittel "15. Rengjøring av bryggeenheten"
→

Lysdiode/Lampe Betydning
	Mangler bønner. Fyll bønnebeholderen og trykk deretter på en hvilken som helst knapp for å gå ut av alarmstatusen.
	Det er blitt valgt tilberedelse med forhåndsmalt kaffe uten at det er blitt tilsatt kaffe i trakten (A3)
	Kaffen er for finmalt og kaffen renner ut for lang-somt eller ikke i det hele tatt. Reguler kaffekvernen (avsn. "8.8 Justering av kaffekvernen")
	Det har blitt brukt for mye kaffe. Velg en mildere kaffe-styrke eller redusere meng-den forhåndsmalt kaffe
	Kaffen renner for langsomt ut, eller den drypper.Kaffen er for finmalt.Bruk en kaffeblanding som er egnet for espressomaskiner.
→
	Det er blitt valgt en melkedrikk, men melkebeholderen er ikke komplett eller den er ikke satt inn godt nok. Kontroller at melkebeholderen er komplett med alle komponenter korrekt satt inn.Melkebeholderen er blitt tatt ut underveis i melketilbredelsen. Sett inn melkebeholderen. Maskinen går tilbake til klar til bruk.
	Det er blitt valgt varm melk, men det aktuelle uttaket er ikke blitt satt inn. Sett inn vannuttaket.
	Vannkretsen er tom. Skill ut varmt vann ved å trykke på den aktuelle tasten.[IMAGE]
	Det er nødvendig å tømme grutbeholderen (A10)
→

Herunder er det gjengitt noen mulige feilfunksjoner.

Dersom problemet ikke løser seg ved å gjøre som beskrevet, burde man ta kontakt med teknisk assistanse.

Problem Årsak Løsning
Apparatet vil ikke slå seg på. Støpselet er ikke korrekt satt i. Sett støpselet på plass i kontakten.
Kaffen er ikke varm.	Koppene er ikke blitt forhåndsvarmet.	Skylle koppene i varmt vann (NB: man kan anvende varmtvannfunksjonen).
	De innvendige rørkretsene i apparatet er nedkjølt fordi det har gått mer enn 2-3 minutter siden forrige kaffe ble tilberedt.	Før det lages kaffe må de innvendige kretsene varmes opp med en skylling ved å holde inne tasten (6) i noen sekunder.
	Den innstilte kaffetemperaturen er for lav.	Still inn en høyere kaffetemperatur i innstillingsmenyen (se "12. Programmeringsmeny").
	Maskinen må avkalkes	Utfør avkalking. Kontroller deretter hardhetsgraden ("5. Måling av vannhardhet") og kontroller at apparatet er blitt stilt inn til korrekt hardhetsgrad ("12. Programmeringsmeny").
Kaffen er ikke fyldig og har lite krem.	Kaffen er for grovmalt.	Regulere malegraden ("8.8 Justering av kaffekvernen"). Effekten vil først merkes etter at man har tilberedt minst 2 kaffedrikker.
	Kaffetypen er ikke egnet. Bruk en kaffeblanding som er egnet for espressomaskiner.
	Kaffetypen er ikke fersk. Pakken har stått åpen lenge og har tapt seg i smak.
Kaffen renner for langsomt ut, eller den drypper.	Kaffen er for finmalt.	Regulere malegraden ("8.8 Justering av kaffekvernen"). Effekten vil først merkes etter at man har tilberedt minst 2 kaffedrikker.
Maskinen tilbereder ikke kaffe.	Maskinen har oppdaget urenheter innvendig.	Vent til maskinen går tilbake i klar til bruk og velg ønsket drikk. Hvis problemet fortsetter bes man kontakte et autorisert servicesenter.
Kaffen kommer ikke ut hverken av den ene eller andre dysen på kaffeuttaket.	Dysene på kaffeuttaket er tette.	Rengjør dysene med en klut. Hvis nødvendig kan det brukes en tannpirker for å fjerne eventuelle skorpedannelser.
Den tilberedte kaffen er svært tynn.	Påfyllingstrakten for forhåndsmalt kaffe er tilstoppet.	Åpne luken og rengjør trakten ved hjelp av en kost.
Bryggeenheten kan ikke trekkes ut.	Maskinen er ikke blitt slått av.	Slå av ved å trykke på tasten [IMAGE].
→
Når en avkalkning er blitt utført må ap- paratet skylles for tredje gang.	I løpet av de to skyllesyklusene har ikke vanntanken blitt fylt til MAX-nivå.	Gjenoppta avkalkingen fra "Fase 3: Andre skylling".
Det er store bobler i melken, den spruter ut fra melkeuttaket (E3) , eller den har lite skum.	Melken er ikke kald nok, eller det er ikke lettmelk eller skummet melk.	Bruk enten skummet melk eller lettmelk som holder kjøleskaptemperatur (cirka 5°C). Dersom resultatet fremdeles ikke er tilfredsstillende anbefales det å bytte melketype.
	Lokket på melkebeholderen er skittent. Ta	av alle komponenter og rengjør dem nøye som forklart i kap. "9.6 Rengjøring av melkekannen etter hver bruk.". Vær særlig oppmerksom ved rengjøring av melkekannekoblingen (E6).
	Det anvendes en vegetabilsk drikk.	Resultatet varierer avhengig av drikke- nes ernæringsmessige egenskaper. Det anbefales å bruke versjoner av typen "Barista".
Melkedrikkene er ikke aktivert. Melkebeholderen er ikke satt i, eller den er blitt satt i feil.		Klargjør melkebeholderen og sett den korrekt inn i maskinen.
		Det er blitt tilberedt flere melkedrikker etter hverandre og maskinen må tilbake til ideell temperatur før de neste drikkene kan tilberedes.
Koppebrettet over maskinen er varmt. Det er blitt produsert flere drikker etter hverandre.
Maskinen brukes ikke, men støyer og skil- ler ut damp.	Maskinen er klar til bruk eller er nettopp blitt avslått. Det drypper derfor vann på dampenheten inne i maskinen.	Dette fenomenet er del av apparatets normale funksjon. For å begrense fenomenet må man tømme dryppeskålen.
Apparatet gir fra seg noen puff med damp fra dryppeskålen og/eller det er vann på benken der apparatet er blitt plassert.	Etter rengjøring det ikke blitt satt på rist. Sett tilbake risten på dryppeskålen.

19. TEKNISKE EGENSKAPER

Spenning: 220-240 V~ 50-60 Hz max. 10 A
Effekt:	1450W
Trykk: 1,5 MPa (15 bar)
Maks. kapasitet vanntank: 1,8 l
Dimensjoner LxDxH: 240x440x360 mm
Lengde på strømledning:	1250 mm
Vekt (avhenger av modell):	9,6 kg
Max. kapasitet bønnebeholder:	250 g

De'Longhi forbeholder seg retten til å endre produktenes tekniske og estetiske egenskaper på et hvilket som helst tidspunkt, uten at dette har effekt på produktenes funksjonalitet og kvalitet.

1.2 Problemer og reparationer

A4. Kaffebønnebeholder

A17. Adgangsluge til tilbehørsstikket

A18. Kopbakke

låget skal nå symbolet (no. 24);

1. Løft derefter låget (fig. 25).

2. Fjern opsugningsrøret (fig. 35).;

Maks. kapacitet bønnebeholder: 250 g
