BRUKSANVISNING El-dorado Plus Sunwind

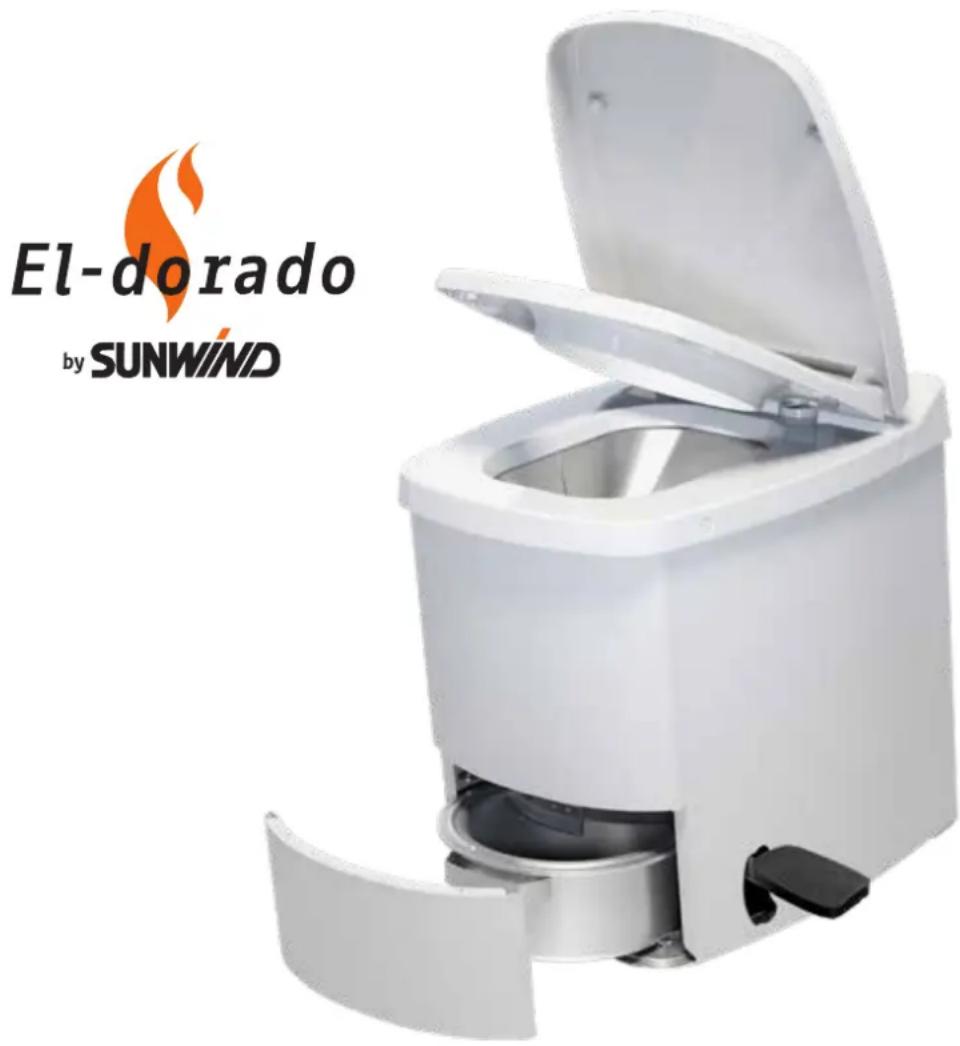

Sunwind El-dorado Plus forbrenningstoalett m/balansert ventilasjon
Sunwind forbrenningstoalett bygger på kjente prinsipper innen forbrenning av toalettavfall. Driftsikkerhet og pålitelighet er et av de store fortrinnene til dette toalettet. Toalettet er sammensatt av stål i aller høyeste rustfrie kvalitet, og elektriske komponenter er minimert til det som er absolutt nødvendig for å opprettholde funksjon og driftsikkerhet.
Sunwind forbrenningstoalett er et gjennomprøvd og solid produkt som du vil ha nytte og glede av i mange år, forutsatt at toalettet blir riktig installert og riktig brukt. Les denne anvisningen nøye og oppbevar den sammen med toalettet for fremtiden. Følg våre råd om installasjon, vedlikehold og rengjøring. Reservedeler er tilgjengelig gjennom vårt forhandlernett over hele landet. Er du i tvil om hvor du skal henvende deg, ligger det til enhver tid oppdatert informasjon på www.sunwind.no.
Etter at toalettet er installert, er vedlikeholdet i grove trekk lagt opp til at man vasker den indre askeskuffen i varmt vann noen ganger i året. En gang i året bør viftebladene også tas ut og rengjøres med vanlig vaskemiddel og varmt vann. Toalettet kan også med fordel støvsuges for støv/aske innvendig når det først åpnes. Avsnittet om vedlikehold viser hvordan disse punktene skal utføres.
Utvendig rengjøres toalettet etter behov.
- For å unngå elektrisk støt, pass alltid på at støpselet er trukket ut før toalettet flyttes eller rengjøres.
- Alt vedlikehold må gjøres når toalettet er strømløst og kaldt/nedkjølt.
- Les bruksanvisningen nøye.
- Sørg for at toalettet kun tilkobles et jordet uttak på minst 10A.
- Det skal ikke benyttes skjøteledninger, grenuttak etc.
- Toalettet må ikke tildekkes.
- Trekk ut støpselet når toalettet ikke skal brukes over en lengre periode.
- Vis varsomhet når små barn er tilstede.
- La ikke barn leke med toalettet eller operere toalettet på egenhånd.
- Barn under 8 år bør holdes under oppsyn når de benytter toalettet.
- Om skade skulle oppstå på kabel, må denne repareres av produsent, importør eller av en annen kvalifisert person.
- Toalettet må plasseres på et plant og stabilt underlag.
- Vær oppmerksom på at deler i toalettet kan bli svært varme og føre til forbrenning ved berøring.
- Sett aldri toalettet i umiddelbar nærhet til dusj, vask, badekar eller badebasseng.
- Bruk aldri skjøteledning da dette kan skape varmegang i kabelen som igjen gir fare for brann.
- Påse at den elektriske ledningen ikke ligger i klem under eller bak toalettet.
- Toalettet er ikke ment for bruk av personer med mentalt eller psykisk nedsatte evner.
- Alle som benytter toalettet bør instrueres i bruk av toalettet.
- Toalettet er kun ment for forbrenning av avføring og urin fra mennesker. Kast aldri andre gjenstander eller avfall i toalettet.
- Ekskrementer fra husdyr vil ikke forbrennes skikkelig men forsteines.
- Sett ALLTID i pose i toalettet før hvert besøk.
- Toalettet tømmes minimum én gang pr uke – tøm aldri varm aske sammen med andre ting som kan antennes. For eksempel i søppelkassen.
- Forsøk aldri å stikke hender eller andre gjenstander ned i forbrenningskammeret.
Utpakking
Vær varsom når du pakker ut toalettet. Ikke løft toalettet i setet. Løft toalettet ut av esken ved å holde i sideplatene. Det anbefales å være to personer til dette.
Før installasjon:
Etter utpakking av toalettet, kontroller at det ikke er noen transportskader på produktet. Skulle det være synlige skader på produktet, ta kontakt umiddelbart med din forhandler.
Ta gjerne vare på emballasjen for senere transport av toalettet. Om du ønsker å kaste emballasjen, sørg for at den blir kastet på forsvarlig vis. Hold plastemballasje unna barn.
Vennligst les hele denne bruksanvisningen nøye før bruk.
Ta vare på bruksanvisningen for senere bruk, eller ved videresalg av produktet.
Oppdatert informasjon finner du også alltid på www.sunwind.no
Garanti
Det gis 5 års garanti på toalettet og 2 år på elektronikk og slitedeler. Toalettet er ment for hyttebruk, det er ikke egnet for helårsboliger, offentlige forsamlingslokaler, arbeidsplasser, barnehager, offentlige toaletter, skoler etc.
Garanti gjelder fra kjøpsdato og kun med gyldig kjøpskvittering. Garantien omfatter produksjonsfeil og feil på komponenter. Eventuelle reparasjoner skal utføres av autorisert personell. Enklere vedlikehold kan man utføre selv ved hjelp av denne manualen.
Oppstår det feil på et Sunwind forbrenningstoalett i garantitiden som ikke skyldes feil installasjon, bruk eller håndtering, dekkes dette av garantien. Garantien gjelder ikke om toalettet er utsatt for transportskade, lynnedslag og naturskader. Ta kontakt med din forhandler eller direkte med Sunwind Gylling A/S om det oppstår feil med toalettet.
VIKTIG!
Må toalettet til service, skal toalettet være rengjort før innlevering.
Funksjon
Sunwind forbrenningstoallett er basert på forbrenning av avføring/urin og papir. Det må ikke kastes andre ting i toalettet.
Før hvert besøk settes det inn en pose i toalettet. Posen sørger for at avfallet sendes samlet ned i forbrenningskammeret og at en god hygiene opprettholdes. Riktig innsatt vil posen også gjøre at rengjøring reduseres til et minimum.
Forbrenningen drives av et varmeelement på 2000W i overkant av forbrenningskammeret. Elementet er termostatstyrt, og temperaturen i kammeret vil ligge på ca. 560°C under forbrenning. En enkel forbrenning tar ca. 90 minutter. Etter forbrenning vil varmeelementet skrues av og kjøleviften gå inntil toalettet er nedkjølt. Hvis det allerede pågår en forbrenning når neste besøk gjøres, vil toalettet selv legge til ekstra tid utover 90 minutter hvis besøket gjøres innenfor de første 30 minuttene av forbrenningstiden.
MERK!
Ved besøk der det blir lite avfall, særlig ved besøk fra små barn, kan det være nødvendig å helle litt vann, eventuelt hjelpe posen ned i toalettet når forbrenningskammeret åpnes.
Avfallet forsvinner automatisk ned i forbrenningskammeret ved hjelp av tyngdekraften når man starter en forbrenning med trykknappen på toppen av toalettet.
Ventilasjon
Toalettet skal ha fast ventilasjon bestående av 110 mm ∅ glatte rør. Bruk av korrugerte rør opphever garantien. Vi anbefaler å bruke eget ventilasjonssett (tilbehør).
MERK!
Toalettrommet må ikke ha noen annen form for mekanisk avtrekk hvis luft til toalettet ikke hentes utenfra. Velger man å hente forbrenningsluft fra rommet toalettet står i, må det være forsynt med minimum en friskluftsventil! Best forbrenning og luftsirkulasjon får man hvis ventilen er lokalisert i nærheten og i samme høyde som toalettet. Ventilasjonsåpningen må være minimum samme diameter som utluftingen (∅ 110 mm).
Forpakningen inneholder:
Toalett, en pakke med toalettposer, vannflaske, skruepose for feste av toalett, brukerguide til å feste på vegg samt en brukermanual. Kontroller at esken ikke er skadet under transporten. Ved skade på esken, ta kontakt med transportør eller forhandler omgående. Garanti dekker ikke transportskader.
Toalettets avgasser må føres ut i friluft. Regler for installasjon og byggtekniske krav kan variere noe fra land til land. I Norge skal alle toaletter luftes over tak. Det er to hovedtyper installasjon.
Ventilasjonsrøret føres rett opp gjennom tak i rommet der toalettet er plassert. Eller, ventilasjonsrøret trekkes ut gjennom yttervegg og føres deretter opp over tak. Takhatten skal slutte minimum 60 cm over takflaten. Lokale forhold kan variere mye og for eksempel på steder med mye snø bør det tas hensyn til dette og røret føres lengre opp.
Det skal brukes grenrør ved begge typer installasjoner. Bunn av grenrøret må ha et hull på minimum 3 mm for at kondensvann skal kunne renne ut. Ta hensyn til dette ved installasjon der rørene går gjennom tak innvendig.
Skissen under viser mulige installasjoner:
1.
Kapp en bit av 110 mm rør tilpasset den ønskede horisontale lengden på røret. Ved sammenføring av rørdeler bør det brukes silikonspray eller zalo/grønnsåpe.
2.
Skal du føre røret ut gjennom vegg, kan du nå sette røret på plass i utluftningstussen på toalettet og merke av på veggen med en blyant hvor hullet skal være.
3.
For gjennomføring i vegg er det best å bruke hullsag på 114 mm. Sjekk at du ikke treffer rett i en stender på forhånd.
4.
Tett med fugemasse rundt gjennomføringen slik at den forblir fleksibel.
5.
Sett på grenrøret og bunnpluggen i grenrøret. Husk å bore et hull på minimum 3 mm i bunnpluggen.
6.
Sett så sammen så mange lengder rør du behøver for å komme opp til ønsket høyde. Ved gjennomføring i tak, se eget avsnitt.
7.
Røret må festes med rørklammer så det står stabilt. Bruk medfølgende klammer i installasjonspakken for feste inntil vegg. Ved behov for større distanse finnes det klammer med distanseskruer som tilleggsutstyr.
8.
Sett på takhatten til slutt. Det skal ikke brukes insektnett eller tilsvarende som kan redusere luftgjennomstrømmingen.
9.
Røret får aldri gå mer enn 1 m horisontalt og 6 m vertikalt. Det kan ikke benyttes mer enn maks 1 stk 90° bend og to 45° bend totalt.
Gjennomføring av røret i tak
Ved gjennomføring i tak merkes hullet av i taket etter å ha loddet opp rørene der gjennomføringen ønskes. Det er lurt å undersøke grundig slik at man ikke treffer eventuelle taksperrer.
Diameter (∅) på nødvendig hull vil variere med takvinkelen. Det enkleste er å bore gjennom taket med et tynt men tilstrekkelig langt bor på forhånd. På denne måten får man mulighet til å skjære seg gjennom både fra innersiden og yttersiden med en hullsag. Hullet etter det tynne boret fungerer da også som styring for senterboret i hullsagen.
Ved gjennomføring på papp/shingeltak benyttes medfølgende mansjett i installasjonspakken. Ved installasjon på allerede eksisterende taktekke bør shingel evt papp varmes og legges oppå den delen av mansjetten som ligger ovenfor hullet i taket. Den nedre delen limes oppå. Bruk godt med asfaltlim.
For torvtak med membran som undertak bør du kontakte taktekker for profesjonell hjelp.
For torvtak med papp som undertak er fremgangsmåten identisk med vanlige papptak. Knasteplasten ligger over pappen igjen tilpasses bare inntil røret.
For platetak og stein skal mansjetten her også tette mot pappen på undertaket. I slike tilfeller bør du kontakte taktekker/blikkenslager for å få laget et eget beslag som dekker godt mot platene/stein.

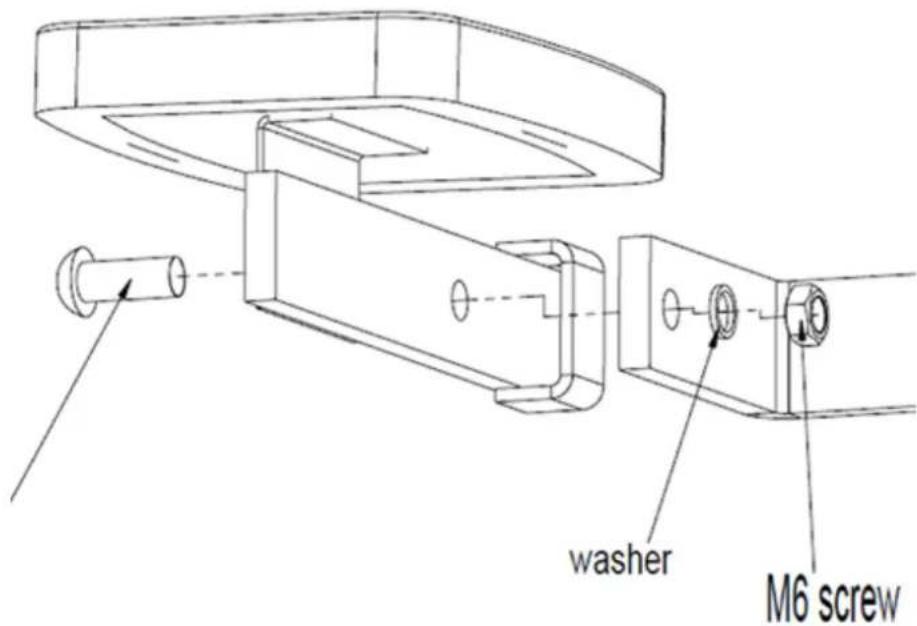

Montering av pedal
Pedalen monteres til toalettet som vist på anvisningen under.
Toalettet tilknyttes stikkontakt. Denne MÅ være jordet og være sikret med minimum 10A treg sikringsautomat. Hvis flere forbrukere går på samme kurs bør den være på minst 16A eller, man kan vurdere å få en installatør til å legge opp egen kurs frem til toalettet. Unngå bruk av skjøteledninger eller grenutak.

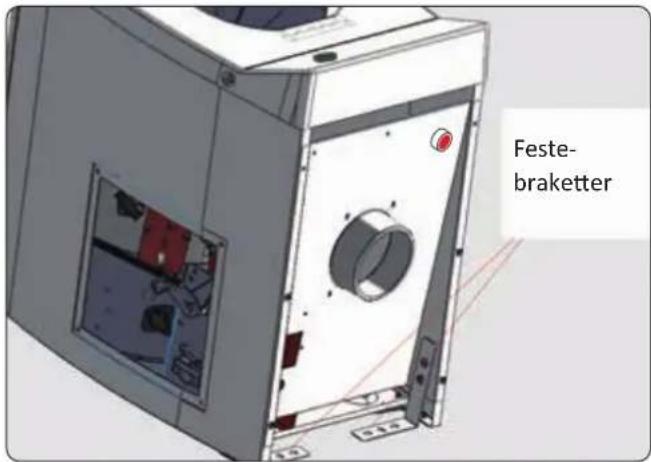

Hvis gulvet er glatt slik at det er fare for at toalettet kan forskyve seg under bruk bør det skrues fast til underlaget. Husk å forsikre deg om at det ikke ligger for eksempel varmekabel etc. under brakettene der du skal skru fast toalettet. Braketter og skruer ligger vedlagt i esken til toalettet.
Støpselet bør trekkes ut når toalettet ikke skal benyttes over en lengre periode.
Toalettet er nå klart til bruk. Sett inn kontakten og påse at av/på-bryteren på baksiden av toalettet står i posisjon "ON". Toalettet bør testes/brennes av før første besøk. Trykk da på forbrenningsknappen på toppen av toalettet. En forbrenning tar ca. 75 minutter. Etter dette er toalettet klar til vanlig bruk.
Toalettet krever noe vedlikehold man kan utføre selv.
ADVARSEL!
Trekk alltid ut støpselet før noen form for vedlikehold utføres!
Toalettet bør være avkjølt før man går i gang!
Renhold og daglig hygiene
Bruk av pose sikrer ikke bare korrekt drift, men gjør også renhold og hygiene til en enkel oppgave. Ved behov tørkes overflater av med klut og såpevann. Lukene over forbrenningskammeret tørkes av på samme måte.
Vifte
Viften sørger for jevn forbrenning og et odørfritt toalettrom. All forbrenningsluft passerer denne, og det vil over tid dannes avleiringer av sot og aske på viftebladene. Viften bør derfor rengjøres 1 gang pr år:

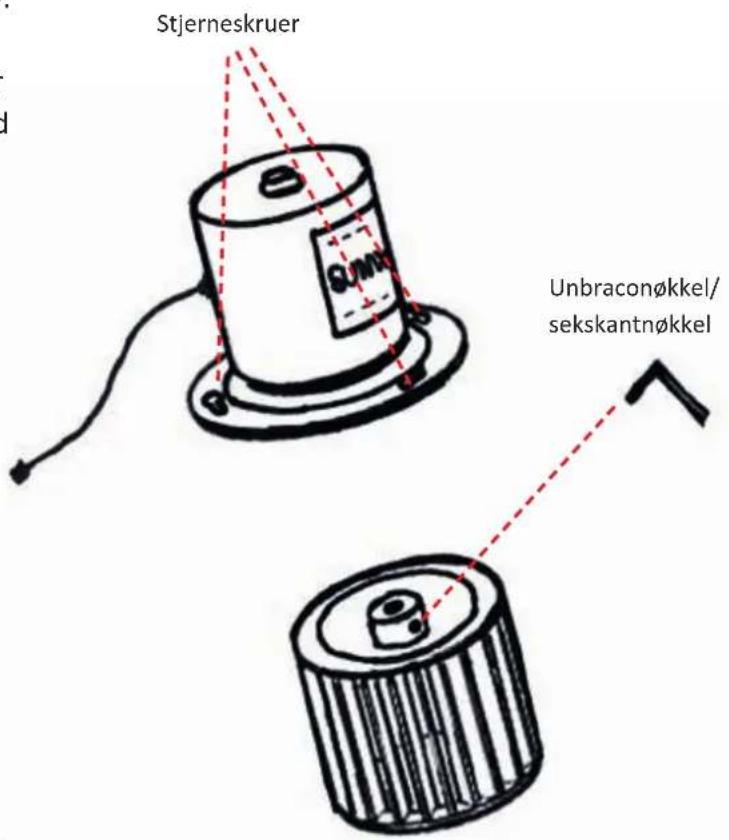

Trekk ut støpselet. Løsne på skruene rundt toppen av toalettet slik at toppen kan løftes av. Viften løsnes med tre skruer (se illustrasjon). Viften støvsuges evt. børstes ren for avleiringer med en stålbørste. Ved manglende vedlikehold over tid kan avleiringer bli såpass kraftige at selve viftebladene må rengjøres i varmt vann. NB! Senk aldri hele viften i vann. Bladene frigjøres fra motorens aksel med en sekskantnøkkel. Bladene legges i varmt vann, etter en tid kan man vaske ren med børste. Tørk godt av og monter viften i motsatt rekkefølge. Påse at viften løper fritt etter montering.
Ventilasjonsstuss
En gang i året bør toalettet frigjøres fra ventilasjonsrørene og ventilasjonsstussen inspiseres. Er det rester av aske eller andre fremmedlegemer som kan ha kommet inn utenfra, fjernes dette og stussen støvsuges ren.
Luktproblemer forårsaket av undertrykk
Toaletter med balansert ventilasjon har en funksjon som muliggjør å kjøre ventilasjonsviften på lav hastighet kontinuerlig. Hvis man opplever nedslag i ventilasjonsrør eller lukt i rommet, kan et kit/sett kjøpes separat og kobles inn slik at viften går kontinuerlig. Det skaper en positiv trekk i ventilasjonsrøret. Se bilde av settet og koblingen nedenfor:
Kammeret må tømmes minst en gang pr uke, selv om det ikke er fullt. Årsaken er at aske som blir liggende over tid vil forsteines etter gjentatte forbrenninger over tid. Dette vil gjøre det svært vanskelig å tømme asken hvis dette ikke overholdes.
Hvis man opplever at bunnen av potten får mye fastbrent aske, er det enkleste å dekke bunnen i skålen med ca. 10 mm kokende vann og deretter starte en forbrenning. Det kokende vannet vil løsne restene, og skålen kan på nytt tømmes fullstendig.
Varmeelement
Elementet har en levetid på 2–5 år avhengig av bruksfrekvens. Elementet skiftes som en del av den periodiske servicen senest hvert femte år. Elementet kan ryke raskere ved hyppig bruk og hard belastning. Elementet regnes som slitedel. Vi anbefaler at elementet skiftes hvert andre år ved hyppig bruksfrekvens for å unngå at det ryker under bruk.
Toalettets funksjon
Toalettet er konstruert for å bruke minimalt med energi. Forbrenningstid og temperatur i brennkammeret er satt til det som er optimalt for en vanlig familie på 4 personer. Hyppig besøk og mye avfall kan føre til at man kan oppleve at noe papir, og ganske sjeldent avfall, ikke er skikkelig forbrent.
Når du tråkker ned pedalen på høyre side, vil brennerluken åpne seg og avfallet vil falle ned i brennerskålen. Hold pedalen nede til alt avfallet havner i brennkammeret. Trykk på bryteren for å starte en forbrenning. Hvis du opplever at alt avfallet ikke faller ned i brennkammeret, kan du tråkke ned pedalen en gang for å åpne luken på nytt.
En enkel forbrenning tar ca. 90 minutter. Etter forbrenning vil varmeelementet skrus av og kjøleviften gå inntil toalettet er nedkjølt. Hvis det allerede pågår en forbrenning når neste besøk gjøres, vil toalettet selv legge til ekstra tid utover 90 minutter hvis besøket gjøres innenfor de første 30 minuttene av forbrenningstiden. Ved ferdig forbrenning vil viften stå å gå til toalettet er tilstrekkelig nedkjølt.
Periodisk service
Du bør bringe toalettet inn til serviceverksted senest hvert femte år. Ved hyppig bruk hvert 2–3 år. Slitedeler vil skiftes og toalettet gjennomgås for lengst mulig levetid. HUSK! Toaletter som leveres til service må være fullstendig rengjort.
Under periodisk service vil verkstedet, ved behov, skifte varmeelement, varmefølere i brennkammer, etterse katalysator, sjekke viftens funksjonalitet og om nødvendig, justere motor.
Ved behov for service, kontakt din forhandler for informasjon om nærmeste verksted.
Tømming av askeskål
Kammeret må tømmes minst en gang per uke, selv om det ikke er fullt. Årsaken er at aske som blir liggende over tid vil forsteines etter gjentatte forbrenninger over tid. Dette vil gjøre det svært vanskelig å tømme asken hvis dette ikke overholdes.
1.
Åpne frontluken på toalettet som vist under.
2.
Trekk deretter skuffen ut og tøm asken på egnet sted. Asken kan benyttes som gjødsel, graves ned, og tømmes sammen med vanlig husholdningsavfall. HUSK! Tøm aldri varm aske sammen med annet brennbart materiale!
4.
Etter at skålen er tømt, settes den tilbake i toalettet. Påse at skålen glir helt på plass og lås den igjen med låseklipsen.
Åpne frontluken - luken presses ned mot gulvet og vippes mot deg.
Sett tilbake frontluken og toalettet er igjen klart til bruk. En god regel er å tømme skuffen hver gang man forlater hytta, dog senest etter en ukes bruk.
6.
Hvis det ligger rester av brent papir rundt askeskålen, så kan dette tyde på at deler av en pose har lagt seg i klem på toppen av forbrenningskammeret. Ta av toppen av toalettet og rengjør for papirrester.

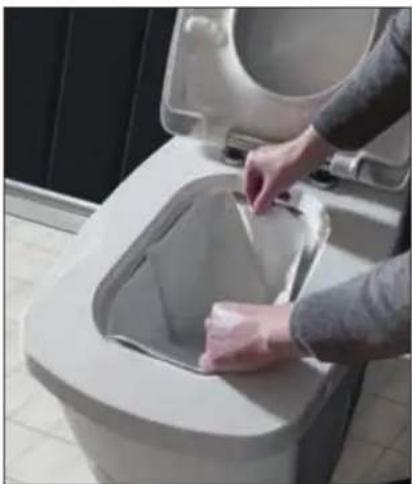

Sett alltid i en pose før hvert besøk.
2.
Påse at posen ligger skikkelig på plass.
3.
Etter besøk, trykk ned pedalen på høyre side av toalettet.
4.
Påse at posen faller ned i forbrenningskammeret. Tråkk en gang til på pedalen hvis ikke alt avfallet falt ned. Start forbrenningen ved å trykke på forbrenningsknappen på toppen av toalettet.
5.
Tøm toalettet ved avreise og senest én gang i uken.
Tråkk ned pedalen og påse at posen faller ned i forbrenningskammeret.
Trykk på knappen for å igangsette forbrenningen.
Bruk vann ved behov.
Hvis du bruker mye tørt papir i El-doradoposene, som vist under, kan posene havne i klem mellom lukene når de åpner og lukker seg.
Løsningen er å helle vann på papiret hvis det er mye papir. Papiret vil da trekke seg sammen når det blir vått, og hjelpe posen med å falle ned.
Hell på ca. 1 dl for å fukte ned papiret.
Et alternativ til å bruke vann på papiret vil være å kaste papiret i en sanitærbøtte. På slutten av dagen kan du ta denne sanitærposen og forbrenne i toalettet. Det gjør du enklest ved å legge posen direkte oppi askeskålen, og deretter sette i gang forbrenningen ved å trykke på den grønne startknappen.
Ved utskiftning av deler så benytt kun originaldeler. Delene er ment for å tåle høye temperaturer og det svært aggressive miljøet i toalettet.
Serviceverksted:
Sunwind Gylling AS
Rudssletta 71
1309 Rud
Tlf.: 67 17 13 70
E-post: post@sunwind.no
www.sunwind.no
Feilsøking
| Feil Mulig løsning | Mulig årsak | |
| Overopphetingstermostat | Pose i klem eller forbrennings-kammer er ikke helt lukket grunnet pose eller papir i klem. | Åpne toppen på toalettet og sjekk termostaten i elektrisk koblingsboks, fjern eventuelt aske eller papirrester utenfor brennkammeret. |
| Forbrenner ikke avfallet | Overopphetningstermostat har slått ut eller defekt element. | Sjekk alle termostater og se om en av de har løst ut. Følg i så fall punktet over. Hvis forbrenning starter, men resultat er dårlig, se punkt om dårlig forbrenning. |
| Åpner ikke avfallsluke | Lukene kan ha hoppet ut av posisjon. Dette skjer normalt kun hvis toalettet er satt sammen feil etter åpning av bruker. | Prøv å tråkke ned pedalen én gang til for å se om den da lukker seg. Hvis ikke demonter toppen på toalettet og se at klaffene sitter sammen når toppen monteres på nytt. |
| Dårlig forbrenning | For mange brukere i forhold til kapasitet på toalettet. Element kan være utbrent. Dette bør skiftes senest på 5 års- service.For dårlig ventilasjon. Sjekk også at det ikke er obstruksjoner i ventilasjonsrør.Katalytt-masse kan være tett og bør skiftes med intervall på 1–2 år avhengig av bruk. | Mange besøk?Kan føre til at forbrenning blir dårlig.Start en ny forbrenning for å brenne avfallet som ligger igjen.Utbedre ventilasjonSkift katalyttmasseKontakt serviceverksted |
| Toalettet er helt dødt | Ingen funksjon i toalettet og ingen lys i knappen | Sjekk sikring i fordelingsskapSjekk sikring bak på toalettet |
Feilsøking
| Feil Mulig løsning | Mulig årsak | |
| Kjøleviften går, men ingen forbrenning | Overopphetningstermostat har slått utVarmeelement har røketFeil på kretskort | Nullstill varmesikring i elektronikkboksen, dette krever at toalettets topp demonteres med de fire synlige skruene, to på hver side av toalettet. Ved stor motstand i skruene så legg lett trykk på toppen slik at det går lett å skru de ut. Elektronikkboksen har også eget lokk med ett stk stjerneskrue.Varmeelement må byttesKretskortet må mulig byttes– kontakt verksted/forhandler |
| Kjøleviften går av/på etter forbrenningen | Viften kan starte og stoppe ved slutten av nedkjølingsperioden | Dette er helt normalt |
| Forbrent papir/aske utenfor askeskål | En forbrenningspose kan ha kilt seg fast på toppen av forbrenningskammeret | Ta av toppen av toalettet og rengjør for papirrester. Dette krever at toalettets topp demonteres med de fire synlige skruene, to på hver side av toalettet. Ved stor motstand i skruene så legg lett trykk på toppen slik at det går lett å skru de ut. Fjerne eventuelle rester og sett toalettet sammen og gjør en funksjonstest. Konferer også med manual for brukertips for å unngå at dette skjer. |
| Lukt i toalettrom | Lite luft inn i rommetHindringer i utluftningAvfall har ikke blitt skikkelig forbrentKlips på askepotten er for løs slik at askepotten ikke tetter mot forbrenningskammerKjøkkenvifte, baderoms vifte eller peis/vedovn får til luft fra toalettrommet på grunn av undertrykk. | Sjekk at toalettrommet får inn tilstrekkelig frisk luft, se installasjons-veiledning i denne manualen.Sjekk at det ikke er hindringer på utluftingen.Se «forbrent papir/aske utenfor askeskål»Sjekk at varmeelement funger skikkelig Juster forbrenningstid hvis nødvendig.Installere flere ventiler i bygget og sørg for at toalettrommet er «tett» mot øvrige rom i bygningen.Koble ut termostat slik at viften går med lav hastighet hele tiden for positiv trekk i ventilasjonsrør. (kit/sett kjøpes separat). |
Sunwind El-dorado Plus balansert luft – forbrenningstoalett
Vi bekrefter med dette at modell nr 720112 - 720108 - 720110 - 720114 Eldorado forbrenningstoalett er produsert etter gjeldende normer som kan benyttes for denne typen forbrenningstoaletter. Toalettet er godkjent og funksjonstestet av Nemko og Intertek, og er produsert etter normene i LVD, EMC og Rhos-direktivet.
