KÄYTTÖOHJE El-dorado Plus Sunwind

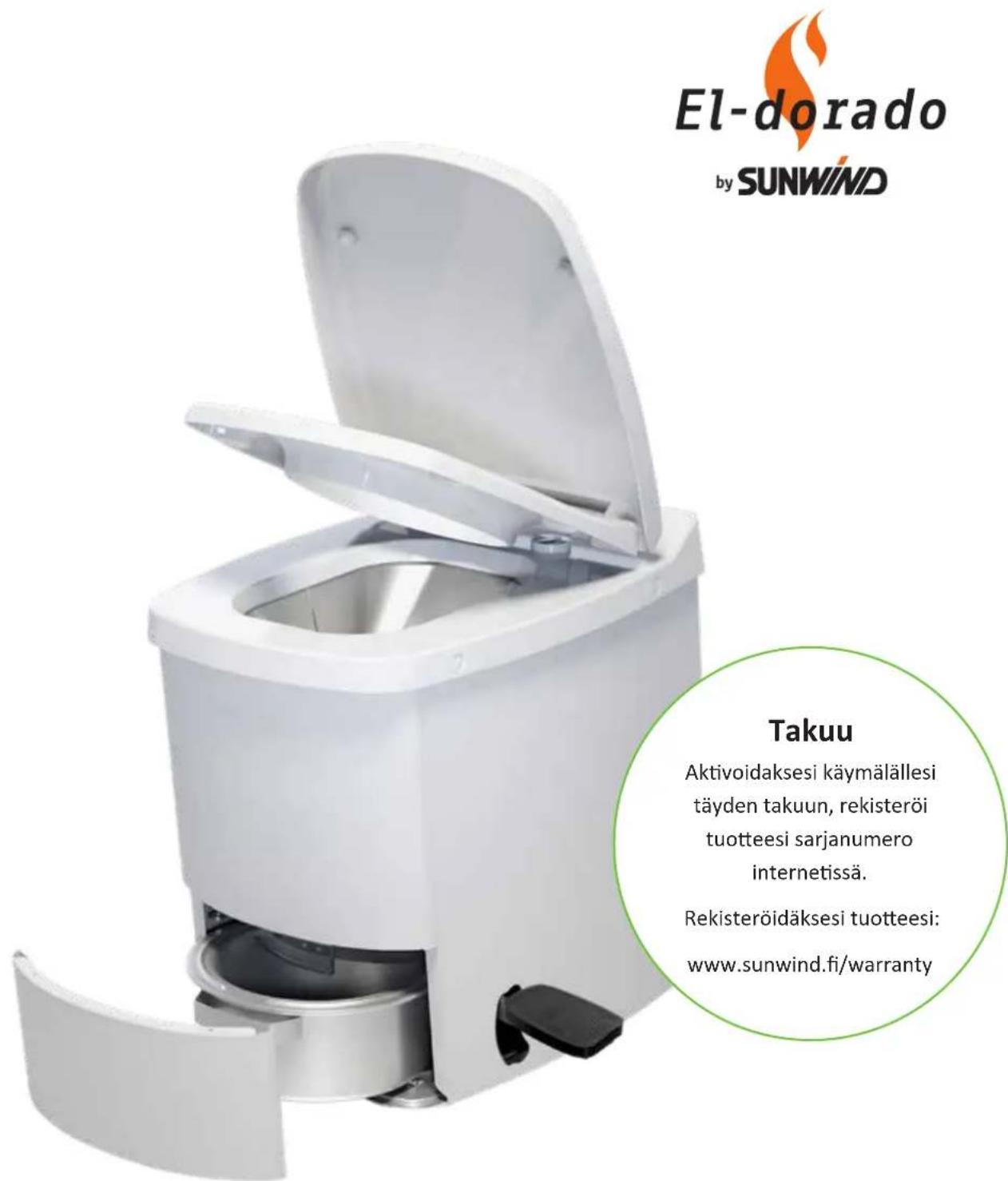

Sunwind El-dorado Plus suljettu ilmankierto
Aktivoidaksesi käymälällesi täyden takuun, rekisteröi tuotteesi sarjanumerolla internetissä.
Rekisteröidäksesi tuotteesi:
www.sunwind.fi/warranty
ONNITTELUT UUDESTA KÄYMÄLÄSTÄSI!
Sunwindin polttokäymälän myötä käymäläkokemus mökillä ottaa askeleen eteenpäin. Käyttöturvallisuus ja luotettavuus ovat tämän käymälän suurimmat edut. Käymälä on valmistettu huippulaadukkaasta ruostumattomasta teräksestä ja elektronisten osien määrä on tiputettu minimiin.
Tämä tekee käymälästä todella luotettavan. Sunwindin polttokäymälä on perusteellisesti testattu laadukas tuote, josta voit nauttia useita vuosia, jos käymälän asennus ja käyttäminen on suoritettu asianmukaisesti. Lue ohjeet huolellisesti ja säilytä tämä opas myöhempää käyttöä varten. Noudata meidän neuvojamme asennuksesta, huollosta ja puhdistuksesta. Varaosat ovat saatavilla jälleenmyyjiemme kautta koko maassa; päivitetyt yhteystiedot löytyvät osoitteesta www.sunwind.fi kaikkina aikoina.
Asennuksen jälkeen käymälän ylläpito koostuu pääasiassa sisemmän tuhka-astian huuhtelusta kuumalla vedellä muutaman kerran vuodessa. Kerran vuodessa tuulettimen siivet olisi myös syytä irrottaa ja puhdistaa pesuaineella ja kuumalla vedellä. Suosittelemme imurointia käymälän sisäpuolelta, kun se on auki. Katso huolto-ohjeista lisäohjeita siitä, miten tämä tehdään.
Ulkoisesti käymälä on puhdistettava aina tarpeen vaatiessa.
Tärkeät turvaohjeet VAROITUS!
- Välttääksesi sähköiskun, varmista aina, että käymälän virtapistoke on irrotettu ennen sen siirtämistä tai puhdistamista.
- Huoltotöitä saa tehdä vain silloin, kun käymälän virtapistoke on irrotettu pistorasiasta ja vasta, kun se on jäähtynyt.
- Lue ohjeet huolellisesti.
- Varmista, että käymälä liitetään vähintään 10 A maadoitettuun pistorasiaan.
- Älä käytä jatkojohtoja, jakorasioita tai monen pistorasian sovitinta.
- Kun kytket käymälän 10 A pistorasiaan, ei muita laitteita voi kytkeä samaan piiriin. Ota yhteys sähköasentajaan, jos olet epävarma asennuksesta.
- Käymälä on asennettava sisätiloihin.
- Älä peitä käymälää.
- Irrota käymälä pistorasiasta, kun sitä ei käytetä pitkään aikaan.
- Ole erityisen varovainen lasten käyttäessä käymälää.
- Älä anna lasten leikkiä käymälällä tai käyttää sitä itsenäisesti.
- Alle 8-vuotiaiden käymälänkäyttöä tulisi valvoa.
- Jos huomaat viallisen virtajohdon, se on korjattava valmistajan tai pätevän henkilön toimesta.
- Käymälää ei saa käyttää tai sijoittaa lähelle syttyviä materiaaleja, kaasuja tai nesteitä.
- Käymälä on sijoitettava tasaiselle ja vakaalle alustalle.
- Huomaa, että jotkut käymälän osista saattavat tulla erittäin kuumiksi ja koskettaessa aiheuttaa palovamman.
- Älä sijoita käymälää suihkun, pesualtaan, kylpyammeen tai altaan välittömään läheisyyteen.
- Älä käytä jatkojohtoja, koska tämä voi aiheuttaa kaapelin kuumenemisen ja tulipalon.
- Varmista, että sähköjohto ei jää puristuksiin käymälän alle tai taakse.
- Käymälää ei ole tarkoitettu käytettäväksi ihmisille, joilla on fyysisiä tai henkisiä vammoja.
- Kaikkia käymälää käyttäviä tulisi ohjeistaa käymälän käytöstä.
- Käymälässä on tarkoitettu poltettavaksi ainoastaan ihmisen ulosteita ja virtsaa. Käymälään ei saa laittaa muita esineitä tai ulosteita.
- Eläinten ulosteet eivät pala kunnolla ja ne jähmettyvät/kivettyvät käymälään.
- Aseta AINA käymäläpussi käymälään ennen käyttöä.
- Käymälä on tyhjennettävä vähintään kerran viikossa; älä koskaan tyhjennä lämmintä tuhkaa palavien esineiden läheisyydessä.
- Älä koskaan työnnä kättäsi tai muita esineitä palotilaan.
Pakkauksen purkaminen
Ole varovainen, kun purat käymälän myyntipakkauksesta. Älä nosta käymälää sen istuinosasta. Nosta käymälä sen sivureunoista. Suosittelemme, että kaksi henkilöä nostaa käymälän yhdessä.
Ennen asennusta:
Myyntipakkauksesta purkamisen jälkeen varmista, että mitään vahinkoa ei ole tapahtunut kuljetuksen aikana. Jos löydät näkyviä vaurioita, ota yhteys jälleenmyyjään mahdollisimman pian.
Myyntipakkauksen säilytys mahdollista myöhempää kuljetusta varten voi olla hyödyllistä. Jos haluat hävittää pakkauksen, varmista, että se hävitetään asianmukaisesti. Pidä kaikki muovipakkaukset poissa lasten ulottuvilta.
Lue koko käyttöohje huolellisesti ennen käymälän käyttöönottoa ja pidä nämä ohjeet tallessa myöhempää käyttöä varten. Voit myös aina löytää ajantasaista tietoa osoitteesta www.sunwind.fi.
Takuu
Käymälässä on 5-vuoden takuu. Elektroniikka- ja kulutusosissa on 2 vuoden takuu. Käymälä on tarkoitettu käytettäväksi mökillä / vapaa-ajanasunnolla. Sen käyttö ei sovellu vakituiseen asutukseen, julkisiin kokoontumistiloihin, työpaikkoihin, päiväkoteihin, kouluihin jne.
Takuu alkaa ostopäivästä ja on voimassa vain kuittia vastaan. Takuu kattaa valmistusvirheet ja vialliset osat. Mahdolliset korjaukset saa suorittaa siihen oikeutettu henkilö. Yksinkertainen huolto voidaan suorittaa tämän ohjekirjan mukaisesti.
Jos jokin toimintahäiriö Sunwindin polttokäymälässä tapahtuu takuuaikana, joka ei ole väärästä asennuksesta, käytöstä tai käsittelystä aiheutunut, tämä katetaan takuulla. Takuu ei koske kuljetusvaurioita, salamaniskuja tai muita luonnonilmiöitä. Ota yhteys jälleenmyyjääsi, jos sinulla on toimintahäiriö käymälässäsi.
TÄRKEÄÄ!
Jos käymälä tarvitsee huoltoa, se on puhdistettava ennen huoltoon viemistä. Huolto oikeutettu veloittamaan puhdistuksesta aiheutuneet kustannukset, vaikka huoltotoimet olisivat takuun alaisia.
Toiminta
Sunwindin polttokäymälä on suunniteltu polttamaan ulosteen, virtsan ja paperin. Älä hävitä muita esineitä käymälässä.
Käymäläpussi on asetettava ennen jokaista käyttökertaa. Käymäläpussi varmistaa, että jäte tipahtaa suoraan palotilaan ja että hyvä hygienia säilyy. Oikein asennettu käymäläpussi myös vähentää puhdistustarvetta.
Käymälä on varustettu 2000 W:n lämmityselelementillä, joka sijaitsee palotilan yläpuolella. Tätä lämmityselementtiä ohjataan termostaatilla, ja kammion lämpötila on palamisen aikana noin 560 °C. Yksi palaminen kestää noin 90 minuuttia. Palamisen jälkeen lämmitin kytketään pois päältä ja jäähdytyspuhallin käy niin kauan kuin on tarpeen. Jos palaminen on käynnissä seuraavan käynnin yhteydessä, wc lisää automaattisesti ylimääräistä aikaa yli 90 minuuttia, jos käynti tehtiin palamisajan ensimmäisten 30 minuutin aikana. Jos palamisprosessin ollessa käynnissä käymälää käytetään, palamisaika alkaa alusta uuden käynnin jälkeen.
HUOM!
Jos käymäläjätettä syntyy vähän – etenkin pienten lasten kanssa – on käymäläpussiin hyvä laittaa hieman vettä. Tämä helpottaa käymäläpussin tippumista palokammioon.
Käymäläpussi tippuu palotilaan automaattisesti painovoiman avulla, kun aloitat polttoprosessin käymälässä olevaa nappia painamalla.
Ilmastointi
Käymälässä on oltava pysyvä tuuletus 110 mm ∅ sileillä kovamuoviputkilla. Muunlaisten putkien käyttö mitätöi takuun. Suosittelemme Sunwindin ilmastointipakettia (lisävaruste).
HUOMAUTUS!
WC-huoneessa ei saa olla muuta mekaanista poistoa, jos käymälän ilmaa ei oteta ulkopuolelta. Jos päätät ottaa palamisilmaa huoneesta, jossa wc on, se on varustettava vähintään yhdellä raitisilmaventtiilillä! Paras palaminen ja ilmankierto saavutetaan, jos venttiili on sijoitettu WC:n lähelle ja samalle korkeudelle. Tuuletusaukon on oltava halkaisijaltaan vähintään yhtä suuri kuin ilmanpoistoaukon (∅ 110 mm).
Paketti sisältää:
Käymälä, paketti käymäläpusseja, vesipullo, pussillinen ruuveja asennukseen sekä käyttöohje. Varmista, että laatikko ei ole kärsinyt vaurioita kuljetuksen aikana. Jos laatikko on vahingoittunut, ota yhteys kuljetusyhtiöön tai jälleenmyyjään mahdollisimman pian. Takuu ei kata kuljetusvaurioita.
Käymälän pakokaasut on aina johdettava ulos tai ulkopuolelle. Säädökset ja asennuksen tekniset vaatimukset saattavat vaihdella maittain. Norjassa kaikkien käymälöiden poistoilma on johdettava katon yli.
On olemassa kaksi tapaa ohjata ilmanvaihto katon yläpuolelle. Tuuletusputki voidaan sijoittaa suoraan ylös katon läpi, tai tuuletusputki voidaan asentaa takaseinän läpi ja johtaa seinän ulkopuolella ylös katon yli. Yläosassa sijaitseva tuuletusputki on oltava vähintään 60 cm kattorajan yläpuolella. Paikalliset olosuhteet voivat vaihdella, ja esimerkiksi runsaslumisilla alueilla tämä on otettava huomioon siten, että putki jatkuu katon harjan yläpuolelle.
Jos käytetään haaraputkea, on tämän putken alareunassa oltava vähintään 3 mm reikä, jotta tiivistynyt kondenssivesi pääsee valumaan pois. Ota tämä huomioon, kun asennat putkia sisäkaton läpi.

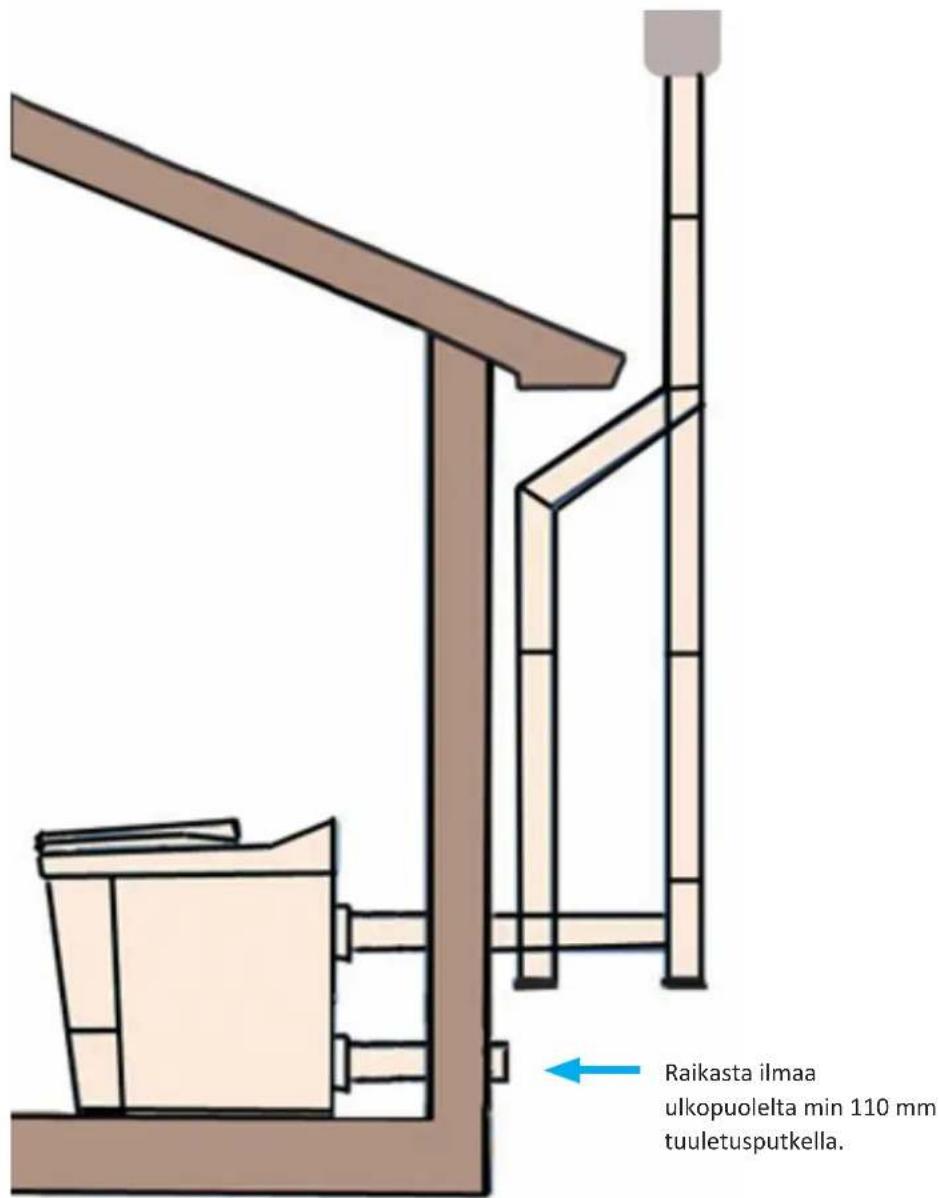

Oheisessa kaaviossa on kuvattuna eri asennusvaihtoehdot:
1.
Mitoita ja leikkaa 110 mm putki haluttuun vaakapituuteen.
Putkien yhdistämisessä suositellaan käytettäväksi joko silikonisprayta tai saippuaa.
2.
Jos ohjaat putken suoraan seinän läpi, voit nyt liittää putken käymälän poistoilmareikään ja piirtää esim. lyijykynällä tulevan ulosmenoreiän oikean kohdan.
3.
Käytä 114 mm reikäporaa (rasiapora) reiän tekemiseen seinään.
Varmista, että et osu ruuveihin, nauloihin tms. ennen kuin aloitat sahauksen.
4.
Käytä jotain tiivistainetta läpimenoputken ja seinän välillä.
Näin varmistat läpimenopaikan tiiviyden sekä putken joustavuuden.
5.
Kiinnitä putkihaara ja pohjatulppa tähän putkeen. Muista porata vähintään 3 mm reikä tulpan pohjaan.
6.
Yhdistä tarvittava määrä metrin putkia yhteen saavuttaaksesi haluamasi kokonaiskorkeuden. Katso seuraava kappale, jos aiot ohjata putken läpi katon.
7.
Putki on tuettava kiinnittimin, jotta varmistetaan sen vakaus. Käytä asennuspakkauksen mukana tulevia seinäkiinnittimiä. Jos putken etäisyys seinästä kasvaa, pitää tarkoitukseen sopivat kiinnittimet hankkia erikseen.
8.
Kiinnitä piipunhattu viimeisen putken päähän. Älä käytä hyönteisverkkoja tms., sillä tämä voi rajoittaa ilman kulkua.
9.
Ilmastointiputkea voi vetää enintään 1m vaakasuoraan, ja 6m pystysuunnassa.
Lisäksi ei tulisi käyttää enintään kuin yhtä 90° mutkaa ja kahta 45° mutkaa.
Poistoilmaputken asentaminen katon läpi
Asennettaessa putki katon läpi, mitoita vaakaputki ensin ja laita sitten merkki kattoon, jossa reiän pitäisi olla. Varmista, että vältät mahdolliset esteet kuten esim. orret. Oikea reiän halkaisija riippuu katon kaltevuudesta.
Aloita poraamalla kattoon reikä riittävän pitkällä poralla, jonka avulla voit käyttää reikäporaa molemmilta puolilta jälkeenpäin.
Kun asennat putken bitumi- tai pärekattoon, käytä asennuspaketissa olevaa kattotiivistettä (ranneke). Bitumi/tervapaperitiiviste olisi lämmittämisen jälkeen sijoitettava niin että se peittää mansetit joka on ylempänä kuin katon pinta. Alempi osa olisi liimattava paikalleen. Liimauksessa olisi käytettävä bitumiliimaa (ei sisälly asennuspakkaukseen).
Kalvoaluskatteellisille nurmi- ja turvekatoille suositellaan käytettäväksi kattoammattilaisen apua.
Bitumialuskatteellisille nurmi- ja turvekatoille käytetään samaa asennustapaa kuin bitumi- ja pärekatolle.
Tiililaatta- taikka peltikatoilla käytetään samaa asennustapaa kuin bitumi- ja pärekatolle.
Pedal:in asennus
Pedaali asennetaan käymälään alla olevan kuvan mukaisesti.
Asennus
Käymälä on kytketty 230V pistorasiaan; tämän täytyy olla maadoitettu pistorasia, jossa on takana vähintään 10A (hidas) sulake. Siinä tapauksessa, että samassa piirissä (saman sulakkeen takana) on muitakin laitteita, sulakkeen pitäisi olla vähintään 16A. Vaihtoehtoisesti ota yhteys sähköasentajaan oman pistorasian asentamiseksi käymälälle. Vältä käymälän kytkemistä käyttäen apuna jatkojohtoja, jakorasioita, tms. pistotulppasovitteita.
Mikäli lattia on liukas, ja käymälä voi liukua vierailujen aikana, se olisi kiinnitettävä lattiaan. Muista varmistaa, etteivät mahdolliset lattialämmityskaapelit ole kiinnitysruuvien kohdalla. Kiinnikkeet ja ruuvit tulevat käymälän mukana käymälän paketissa.
Irrota käymälän pistotulppa pistorasiasta, kun sitä ei käytetä pitkään aikaan.
Käymälä on nyt käyttövalmis. Liitä käymälä pistorasiaan ja varmista, että on/off-kytkin on asennossa "ON". Käymälän toiminta olisi testattava ennen ensimmäistä käyttökertaa. Testataksesi käymälän toiminnan, paina käymälän oikeassa yläkulmassa sijaitsevaa painiketta. Yksi paloprosessi kestää noin tunnin, jonka jälkeen käymälä on valmis normaaliin käyttöön.
Käymälä vaatii tiettyjä huoltotoimia, jotka voit tehdä itse.
VAROITUS!
Irrota aina käymälä pistorasiasta ennen minkäänlaisen huoltotoimenpiteen suorittamista!
Ennen huoltotoimenpiteiden aloittamista varmistu että käymälä on jäähtynyt!
Puhdistus ja päivittäinen hygienia
Käytä aina sopivaa käymäläpussia varmistaaksesi käymälän oikeanlaisen toimivuuden, tarpeenmukaisen hyvän hygienian sekä käymälän helpon puhdistettavuuden. Pyyhi pinnat kostutetulla saippuavedellä tarpeen mukaan. Palotilan yläpuoliset luukut voidaan puhdistaa em. tavalla.
Tuuletin
Puhallin varmistaa tasaisen palamisen ja käymätilan hajuttomuuden. Tuulettimen läpi kulkee kaikki palamisilma, jonka myötä noki ja tuhka tarttuvat ajan myötä puhaltimen siipiin. Tämän takia puhallin olisi syytä puhdistaa kerran vuodessa.
Irrota käymälä pistorasiasta. Irrota ruuvit käymälän yläosan ympäriltä ja irrota nostamalla käymälän koko yläosa. Tuuletin irrotetaan poistamalla sen kolme ruuvia (katso kuva). Käytä pölynimuria tai teräsharjaa poistaaksesi epäpuhtaudet tuulettimesta. Jos tuuletin jätetään liian kauan ilman puhdistusta, epäpuhtaudet saattavat vaatia puhdistusta lämpimällä vedellä. HUOM! Älä koskaan liota koko tuuletinta veteen. Tuulettimen lavat irrotetaan moottorin akselista käyttämällä apuna kuusiokoloavainta. Tämän jälkeen lavat voi jättää likoamaan lämpimään veteen joksikin aikaa, ennen varsinaista mekaanista puhdistusta. Kuivaa osat hyvin, ja kokoa tuuletin päinvastaisessa järjestyksessä. Varmista, että puhallin pyörii vapaasti asennuksen jälkeen.
Tuuletusputki (poistoilmaputki)
Käymälän tuuletusputket sekä tuuletusreikä pitäisi irrottaa, tarkastaa ja puhdistaa kerran vuodessa. Putkeen mahdollisesti kerääntynyt tuhka, noki sekä muut vieraat esineet ja liat tulisi poistaa ja puhdistaa esim. imurilla.

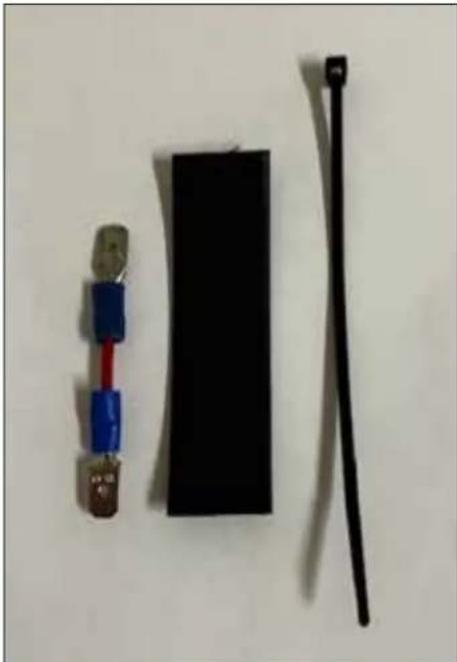

Alipaineen aiheuttamat hajuongelmat
Suljetulla ilmanvaihdolla varustetuissa käymälöissä on toiminto, jonka avulla tuuletin voi käydä jatkuvasti alhaisella nopeudella. Jos ilmanvaihtoputkien luontainen veto ei riitä tai huoneessa on hajuja, sarja voidaan ostaa erikseen ja liittää siten, että tuuletin käy jatkuvasti. Se luo positiivisen vedon ilmanvaihtoputkiin. Katso kuva korjaussarjasta ja linkki alla:
Palokammio on tyhjennettävä vähintään kerran viikossa, vaikka se ei ole täynnä, koska tuhka voi kivettyä toistuvan palamisen seurauksena. Tämä vaikeuttaa tuhkien tyhjentämistä.
Jos kuitenkin palokammioon on kiinnittynyt kivettynyttä tuhkaa, voit laittaa palokammioon noin 1 dl kiehuvaa vettä, jonka jälkeen aktivoit paloprosessin. Kiehuva vesi irrottaa kivettynyttä tuhkaa ja paloprosessin jälkeen kivettynyt tuhka on helpommin irrotettavissa.
Lämmityselementti
Lämmityselementin käyttöikä on 2–5 vuotta, riippuen käytön tiheydestä. Elementti olisi syytä vaihtaa vähintään 5 vuoden välein. Usein toistuva käyttö voi lyhentää elementin elinikää, jota määritelläänkin kuluvaksi osaksi. Mikäli käymälä on jatkuvassa ympärivuotisessa käytössä, suositellaan lämmityselementin vaihtamista joka toinen vuosi, jotta varmistetaan käymälän jatkuva toiminta.
Käymälän toiminta
WC on suunniteltu käyttämään vähän energiaa. Polttokammion palamisaika ja lämpötila on asetettu optimaaliselle normaalille 4 hengen perheelle. Toistuvat vierailut ja paljon jätettä voivat johtaa kokemukseen siitä, että jotkut paperit ja jätteet eivät ole kunnolla poltettuja. Jos wc on ylikuormitettu, se voi aiheuttaa tuhkakupin täyttymisen ja näin ollen ylivuotoa.
Kun painat käymälän oikealla puolella sijaitsevaa poljinta, polttimen kannet avautuvat ja jätteet putoavat polttokammioon. Pidä poljinta painettuna alaspäin, kunnes kaikki jätteet putoavat polttokammioon. Aloita palamisjakso painamalla vihreää painiketta. Jos huomaat, että kaikki jätteet eivät putoa polttokammioon, voit astua polkimelle kerran avataksesi molemmat kannet uudelleen. Palamisjakso kestää noin 90 minuuttia. Palamisen jälkeen lämmityselementti kytketään pois päältä ja jäähdytyspuhallin käy niin kauan että wc on jäähtynyt.
Jos polttosykli on jo käynnissä ja käymälää käytetään uudelleen, käymälä pidentää polttoaikaan, jos käynti tehdään palamisajan 30 ensimmäisen minuutin aikana. Kun palaminen on valmis, puhallin käy, kunnes wc on jäähtynyt riittävästi.
Määräaikaishuollot
Sinun pitäisi tuoda käymälä huoltoon vähintään 5 vuoden välein, tai 2-3 vuoden välein, jos käymälää käytetään usein. Määräaikaishuollossa vaihdetaan kaikki kulutusosat, jotta optimoidaan laitteen pitkäikäisyys ja kesto. HUOM! Käymälä on puhdistettava ennen kuin se tuodaan huoltoon.
Määräaikaishuollossa, vaihdetaan lämmityselementti ja palotilan lämpöanturit. Huollossa tarkastetaan myös Katalyytti, testataan puhallin ja tarvittaessa säädetään moottori.
Ota yhteys jälleenmyyjään saadaksesi tietoa lähimmästä huoltoliikkeestä.
Tuhka-astian tyhjennys
Tuhka-astia on tyhjennettävä vähintään kerran viikossa, vaikka se ei ole täynnä, koska tuhka voi kivettyä toistuvan palamisen seurauksena. Tämä vaikeuttaa tuhkien tyhjentämistä.
1.
Avaa käymälän etupuolen luukku kuten alla kuvassa.
2.
Avaa tuhka-astian lukitussalpa.
3.
Tämän jälkeen vedä tuhka-astia itseesi päin pois palokammiosta ja tyhjennä tuhka sopivaan paikkaan. Tuhkaa voidaan käyttää lannoitteena, haudata maahan tai hävittää säännöllisesti kotitalousjätteen mukana. HUOM! Älä koskaan tyhjennä lämmintä tuhkaa helposti syttyvien materiaalien sekaan!
4.
Tyhjennyksen jälkeen laita tuhka-astia takaisin palopesään ja varmista, että se liukuu sujuvasti takaisin paikoilleen. Lukitse sitten kiinnityssalpa ennen luukun sulkemista.
Avaa etuosan luukku - luukku avataan painamalla ensin sitä alaspäin ja sitten vetämällä yläosaa itseesi päin.
Vedä tuhka-astia itseesi päin.
Sulje luukku, ja käymälä on valmis käytettäväksi uudelleen. Suosittelemme tuhka-astian tyhjennystä aina kun lähdet mökiltäsi tai vähintään kerran viikossa.
6.
Jos tuhkakupin ympärillä on palanutta paperia jäljellä, voi tämä olla merkki siitä, että käymäläpussi on jäänyt palotilan yläosan ja kannen väliin. Poista käymälän yläosa ja puhdista paperijäännökset.
Käytä aina käymäläpussia.
2.
Varmista, että käymäläpussi on sijoitettu oikein.
3.
Paina vierailun jälkeen wc:n oikealla puolella olevaa poljinta.
4.
Varmista, että pussi putoaa palotilaan.
Paina poljinta uudelleen, jos kaikki roskat eivät ole pudonneet.
5.
Jos pussi ei putoa polttokammioon kunnolla, voit avata oven uudelleen pitämällä wc:n takaosassa olevaa peruutuspainiketta painettuna lisäämättä lisäaikaa palamiseen. Kun painat palamispainiketta, wc:n takaosassa oleva peruutuskytkin syttyy kahtena jaksona. Jos käyttäjä huomaa, että pussi ei putoa kokonaan polttokammioon, voit painaa peruutuskytkintä, kun ovet palaavat suljettuun asentoon. Paina sitten wc:n takaosassa olevaa kytkintä ja käännä ovet "auki-asentoon". Auta jätteet polttokammioon ja aloita uusi polttaminen.
6.
Tyhjennä käymälän tuhka-astia ennen kuin lähdet mökiltä tai vähintään kerran viikossa.
Aseta käymäläpussi käymälään.
Paina pedaali alas ja pussi jätteineen putoaa polttokammioon.

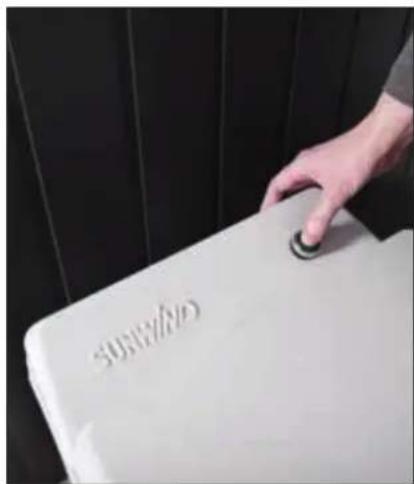

Paina start-painiketta.
Veden käyttö
Mikäli El-dorado-käymälässä käytetään suuri määrä paperia, kuten ao. kuvassa, voi pussi jäädä jumiin luukkujen väliin.
Ratkaisu on kaataa vettä (noin 1 dl) paperin sekaan. Paperi tulee näin painavammaksi, mikä helpottaa pussia tippumaan kokonaan palosäiliöön jäämättä jumiin luukkujen kanssa.
Vaihtoehtona veden kaatamiseen on kerätä vessapaperi erilliseen astiaan. Päivän päätteeksi kaikki käytetty paperi voidaan polttaa erikseen käymälässä, kunhan varmistutaan että kaikki paperi putoaa sujuvasti tuhka-astiaan. Helpoin tapa on asettaa tämä kerätty paperijätös suoraan tuhka-astiaan (etuluukun kautta) ja sen jälkeen painaa vihreää käynnistyspainiketta.
Lisätietoja huoltoa varten
Kun vaihdat osia, käytä vain alkuperäisosia. Käymälän osat on suunniteltu kestämään korkeita lämpötiloja ja kovia olosuhteita.
Huolto:
Sunwind Gylling Oy
Niemeläntie 4
20780 Kaarina
Puh. 0201 102 602
S-posti. huolto@sunwind.fi
www.sunwind.fi
Vianetsintä
| Vianmääritys Ratkaisu | Mahdollinen vika | |
| Termostaatin ylikuumeneminen | Jätepussi on jumissa tai polttokammio ei ole täysin suljettu, jumissa olevan pussin takia. | Avaa kannet uudelleen käänteisellä painikkeella. Ja varmista, että pussit putoavat palavaan kammioon.WC: n avoin yläosa; tarkista sähköyksikön termostaatti ja poista tuhka tai paperi, joka on polttokammion ulkopuolella. |
| Käymälä ei polta | Termostaatin ylikuumeneminen tai viallinen osa | Tarkista kaikki termostaatitTarkista että onko tuhkaastia täynnä.Se saattaa heikentää palamista.(ks. kohta «huono palaminen») |
| Jäteluukku ei aukea | Käymälä ei saa virtaa | Tarkasta virtapiuha ja käymälän takapuolella oleva automaattisulake |
| Huono palaminen | Liikaa käyttäjiä wc: n kapasiteetin vuoksi.Lämmityselementti voi olla rikki.Tämä tulisi vaihtaa 5 vuoden välein.Huono ilmanvaihto - tarkista korvausilman saanti ja onko putkia tukossa.Katalysaattorimassa voi olla tiheä, ja se tulisi korvata 1–2 vuoden välein käytöstä riippuen. | Liian palajon käyttäjiä voi aiheuttaa palamisen heikkenemisen. Käynnistä palaminen uudelleen painamalla käynnistyspainiketta.Korjaa tuuletusVaihda katalyyttimassaOta yhteys huoltoon |
| Käymälä ei mene päälle | Käymälän mikään toiminto ei pelaa, eikä painikkeen valo pala | Tarkasta talosi sulakeTarkasta sulake käymälän takapuolelta |
Vianetsintä
| Vianmääritys Ratkaisu | Mahdollinen vika | |
| Tuuletin toimii, mutta käymäläjäte ei pala | Lämpöanturin sulake on lauennutLämpövastus on vioittunutAjastinrele on viallinen | Resetoi automaatisulake.Vaihda lämpövastusVaihda ajastinrele |
| Tuuletin meneepalamissyklin jälkeenpäälle ja pois satunnai- sesti | Tuuletin starttaaautomaattisesti mikällämpötila on liian suuri | Ei aiheuta toimenpiteitä, tämäon normaalia |
| Palanutta paperia/tuhkaatuhka-astian ulkopuolella | Yksi tai useampi käymäläpussion jäänyt pollttokammion kannenväliin jumiin | Irroita käymälän päälliosa, joka onkiinni 4 ruuvilla. Mikäli ruuvit tuntuvattiukalta, paina varovasti päälliosaaalaspäin. Poista kaikki pala- nutpaperi/tms. Kokoa käymä lä uudestaanja testaa toiminta |
| Käymälätilassa ilmeneepistävää hajua | Käymälätilaan ei tule riittävästikorvausilmaaIlmastointiputkessa on joku tukosKäymäläjäte ei ole palanutkunnollaTuhka-astian lukitusklipsi ei oleriittävän tiukassaKeittiötuuletin tai takka imeeilmaa käymälätilasta ja käyttääkäymälän ilmastointiputkeakorvausilman saamiseksi | Tarkasta korvausilman riittävyys(ks. asennusohjeet)Tarkasta ilmastointiputkiTarkasta lämpöelementin toiminta ja säädä tarvittaessa polttoaikaaKiristä tuhka-astian lukitusklipsiAsenna lisää korvausilmaventtiileitäja sulje mahdolliset aukot käymälätilanja muun asumistilan väliltäIrrota termostaatti niin, että puhallinkäy koko ajan pienellä nopeudella,jotta ilman-vaihtoputkissa onpositiivinen veto.(korjaussarja hankittava erikseen) |
Rud, Norway 14.09.2015
