TH1IN 60 - Komfyr Thermex - Gratis bruksanvisning og manual

Merke	Thermex
Modell	TH1IN 60
Produkttype	Induksjonsplate
Antall kokesoner	4
Forsyningsspenning	220-240V~50/60Hz
Installert elektrisk effekt	7200W
Produktdimensjoner (DxBxH)	590 x 520 x 60 mm
Innbyggingsmål (AxB)	560 x 490 mm
Vekt (ca.)	10 kg
Energiforbruk per sone (Wh/kg)	Venstre nedre: 186.5, Venstre øvre: 183.4, Høyre nedre: 192.6, Høyre øvre: 171.9
Kontrolltype	Berøringskontroll med digitalt display
Nøkkelfunksjoner	Boost, timer, lås, automatisk avstenging
Restvarmeindikator	Ja (viser 'H')
Barnesikring	Ja, via låsefunksjon
Automatisk avstenging	Ja, etter 8 timer (lave nivåer) til 2 timer (høye nivåer)
Panndeteksjon	Automatisk, slår seg av etter 1 minutt hvis ingen panne
Feilkodevisning	E2/E3 (spenning), E4/E5 (IGBT-sensor), E6/E9 (overoppheting), E7/E8 (temp.sensor)
Materiale	Glasskeramisk topp
Rengjøringsanbefalinger	Fuktig klut med vaskemiddel; unngå slipemidler; bruk skrape for søl
Installasjonskrav	Minst 50 mm klaring, ventilasjonsspalter, under en pyrolyseovn ikke tillatt
Kompatibel installasjon over ovn	Kun hvis ovnen har kjølevifte
Garantiservicekontakt	Thermex Scandinavia A/S (se manual for regionale kontakter)

Ofte stilte spørsmål - TH1IN 60 Thermex

Hvordan låser jeg opp kontrollpanelet?

Trykk på låseknappen én gang for å låse. For å låse opp, trykk på låseknappen tre ganger raskt.

Hva betyr 'H'-indikatoren?

'H' indikerer at kokesonen fortsatt er varm. Den slår seg av når temperaturen faller til et trygt nivå.

Hvorfor varmer ikke platen min?

Mulige årsaker: ingen panne eller uegnet panne, spenningsproblem (E2/E3), eller overopphetingsbeskyttelse (E6/E9). Sjekk panntype og strømforsyning; start på nytt etter avkjøling.

Hvordan bruker jeg Boost-funksjonen?

Trykk på 'b'-knappen etter å ha valgt en kokesone. Boost gir en midlertidig effektøkning. Avbryt ved å velge et annet effektnivå.

Kan jeg installere platen over en vanlig ovn?

Kun hvis ovnen har innebygd kjølevifte. Ikke installer over oppvaskmaskiner, vaskemaskiner eller kjøleskap.

Hvordan rengjør jeg den glasskeramiske overflaten?

Bruk en fuktig klut med mildt vaskemiddel. For søl, bruk en barberbladskrape i 30° vinkel. Unngå slipende rengjøringsmidler og skrubber.

Hva betyr feilkode E4/E5?

Det indikerer en feil i temperatursensoren for IGBT. Kontakt leverandøren for service.

Hvordan stiller jeg inn timeren?

Velg en kokesone, trykk deretter på timer-knappen. Bruk '+' og '-' for å stille inn minutter. Trykk på timer igjen for å angi andre siffer. Still til '0' for å avbryte.

Er platen automatisk trygg?

Ja, den har automatisk avstenging etter en angitt tid, restvarmeindikator, barnesikring og panndeteksjon.

Hva er anbefalte panne størrelser?

Bruk panner med flat magnetisk bunn (for induksjon). Platen oppdager tilstedeværelse av panne og slår seg av etter 1 minutt hvis ingen panne er på sonen.

BRUKSANVISNING TH1IN 60 Thermex

Rengøring og vedligehold 13

Service

14

GENEREL ADVARSEL

Koble enheten til strømnettet 19

Drift av enheten 20

Tekniske spesifikasjoner 23

Feilkoder

23

Rengjøring og vedlikehold 24

Service

25

GENERELL ADVARSEL

- Koketoppen er utviklet og produsert i henhold til DS/EN 60335-1.

• Dette produktet er kun beregnet for bruk i private hjem, dersom det brukes til andre formål bortfaller retten til å klage.
• All installasjon skal utføres av en kvalifisert tekniker i henhold til instruksjonene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovverk.
• Thermex fraskriver seg alt ansvar for skader som følge av feil installasjon, montering, bruk eller feil innstillinger.

F∅R MONTERING/IDRIFTSETTING

• Kontroller enheten for transportskader, feil og defekter umiddelbart etter mottak.
• Transportskader meldes umiddelbart ved mottak til transportselskapet og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter mottak, og senest før installasjon/igangkjøring.

。
- Ikke oppbevar magnetiserbare gjenstander, for eksempel kreditt-kort, kalkulatorer og disketter i nærheten av en varm kokeplate, da de kan bli skadet.
- Personer med pacemaker bør huske på at det i umiddelbar nærhet av en påslått induksjonstopp oppstår et magnetfelt som kan kan påvirke pacemakeren. Ved tvil bør du kontakte legen din.
- Når du kasserer en koketopp, bør du passe på å kutte alle kablene rett inne i platetoppen slik at det ikke kan være til fare for
- barn. Sørg for å ta med produktet til et autorisert gjenvinningssenter for å sikre miljøriktig avhending. Tenk også på at produktet kan inneholde deler som kan gjenbrukes.
- Prøv ALDRI à slukke en brann med vann. Slå i stedet av koketoppen og kvel brannen, f.eks. med lokk eller brannteppe.
- Platen skal være ekstra beskyttet (jordet) jf. sterkstrømsforskriften. Produsenten/importøren kan ikke holdes ansvarlig for skader forårsaket av manglende eller skadet jordforbindelse.
- La aldri barn leke med koketoppen eller bruke den uten tilsyn av en voksen.
- Ikke glem at en kokesone blir veldig varm i bruk og at den også er

varm en stund etter at den er slått av. La derfor aldri en gryte eller panne som inneholder varm olje/varmt fett stå på kokesonen uten å holde øye med den.

• La aldri koketoppen stå uten tilsyn når du arbeider med fett eller olje. Overopphetet fett eller olje kan selvantenne og sette fyr på panseret.
• Brannfarlig! Hvis fett eller olje begynner à brenne, prøv aldri à slukke brannen med vann. Brannen skal kveles med en klut eller med skum fra et brannslukningsapparat.
• Den øvre platen på din nye koketopp er laget av glasskeramikk. Den er veldig sterk, men kan gå i stykker hvis du f.eks. slipp spisse eller skarpe gjenstander på den.
• En induksjonstopp må ikke installeres over en ovn som ikke har kjølevifte.
• Hvis platen er installert over en pyrolyseovn, må den ikke brukes under pyrolyserengjøringen av ovnen.
• En muligens skuffen rett under koketoppen må ikke inneholde brennbare gjenstander, for eksempel sprayflasker.
• Koketoppen må ikke installeres over oppvaskmaskiner, vaskemaskiner, tørketromler eller kjøleskap, da den ganske høye strålevarmen fra platetoppen kan skade disse produktene.

MONTERING

Montering og installasjon skal kun utføres av kvalifisert personell som er kjent med gjeldende byggeforskrifter.

Sørg for følgende før du starter installasjonen:

• Overflaten / bordplaten der aggregatet skal monteres må være vannrett og ha tilstrekkelig plass.
• Overflaten / bordplaten er tilstrekkelig motstandsdyktig mot varme.
- Dersom enheten monteres over en ovn, må ovnen ha innebygget kjølevifte eller være isolert.
• Installasjonen skal være i samsvar med gjeldende regler og standarder for installasjon, samt plassbehov rundt aggregatet.
- Hvis det er tvil om det aktuelle bygningselementet, anbefales det å konsultere lokale myndigheter.
- Bruk alltid varmebestandige rengjøringsmidler på og rundt enheten.

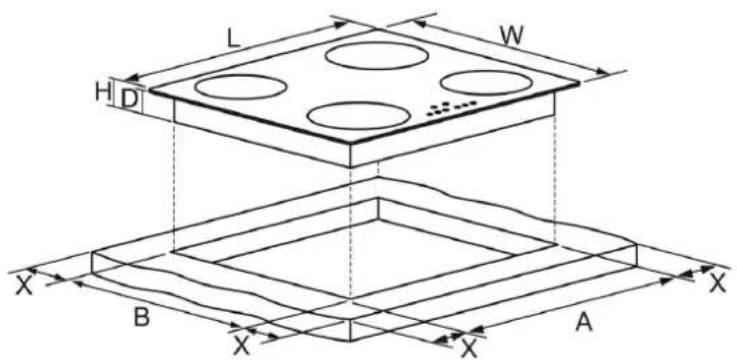

Plassering av enheten:

For montering og bruk av platetoppen bør det være minst 50 mm plass rundt hullet. Dette er for å beskytte bordplaten mot den høye varmen fra enheten.

Pass på at koketoppen er godt ventilert og at luftinntaket og luftutløpet ikke er blokkert. Sørg for at koketoppen er i god stand. Som vist under.

Hvis koketoppen monteres over en ovn, må ovnen ha innebygget kjølevifte.

Installasjonen må overholde alle klaringskrav og gjeldende standarder og forskrifter.

Monter brakettene på siden av enheten som vist på illustrasjonen. Beslagene sikrer en tett montering, og enheten sitter stabilt i hullet.

Aggregatet monteres i hullet i bordplaten og presses lett ned slik at det sikres tett kontakt.

Dersom aggregatet monteres over skap eller skuffer, bør det monteres en varmebeskyttende barriere mellom aggregatets underside og skap/skuff.

KOBLE ENHETEN TIL STR∅MNETTET

Tilkobling skal kun utføres av kvalifisert personell som er kjent med det aktuelle bygningselementet.

Før tilkobling bør det sikres at strømnettet som enheten skal kobles til er egnet for formålet og oppfyller kravene:

BARNESKONG: Prøkkurenbangone knappen for å låse. Trykk deretter på knappen 3 ganger. å låse opp.

+ : ∅k effekten på kokesonen eller øk tiden på timeren.

- : Reduser effekten på kokesonen eller reduser tiden på timeren.

Boost funksjon

Timer funksjon.

Velg øvre venstre kokesone.

Velg nedre venstre kokesone.

Velg den øvre høyre kokesone.

Velg nedre høyre kokesone.

Trykk på PÅ/AV-knappen for å aktivere koketoppen. Alle indikatorer viser nå "-"

Sett en gryte/panne på ønsket kokesone. Sørg for at overflaten på koketoppen og undersiden av kjelen/pannen er rene og tørre.

Trykk på kokesonevelgeren og indikatoren ved siden av vil begynne å blinke.

Hvis en varmeinnstilling ikke velges innen 1 minutt, slår koketoppen seg av automatisk.

Etter at bruken av koketoppen er ferdig, vil det være overskuddsvarme.

Når "H"-ikonet vises, betyr det at kokesonen fortsatt er varm. Når kokesonen er avkjølt til en sikker temperatur, slås "H" av igjen.

BOOST

Aktiver boost-funksjonen ved å trykke "b". Boost gir en betydelig midlertidig økning i varmeeffektiviteten til kokesonen.

Trykk på kokeplatevelgeren for kokeplaten som timeren er ønsket for.
“0” vises nå i displayet.
Still inn ønsket tid i minutter med + og -. De to sifrene må angis individuelt. Når det første sifferet er valgt, trykkes timeren igjen og det andre sifferet kan nå velges.	03
Tidtakerne kan kanselleres når som helst ved å følge prosedyren for komfyrklokker fra bunnen av og sette tiden til “0”.Etter at tiden er ute, slå av koketoppen.

Koketoppen er utstyrt med automatisk avslåing av platetoppene, i tilfelle en koketopp ikke slås av etter bruk. Følgende tabell viser hvor lenge hver kokeplate er aktiv før den slås av automatisk:

Power level 1 2 3 4 5 6 7 8 9
Default working time (hour) 8 8 8 4 4 4 2 2 2

Når kjelen/pannen tas ut av kokesonen, slår den seg av automatisk etter 1 min.

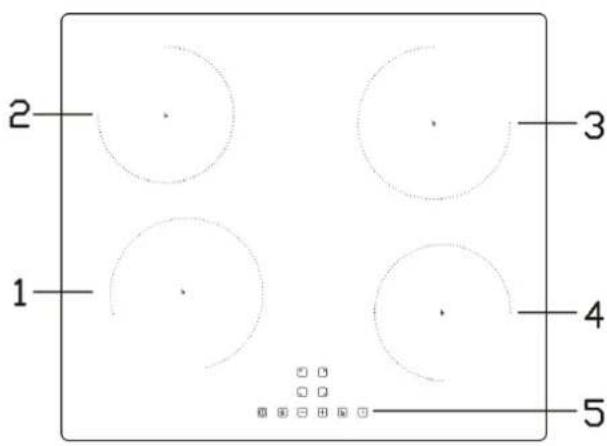

Oversikt over effektnivå pr kokesone

Tabellen nedenfor viser maksimal effekt på hver av sonene.

1.max. 2100 W zone
2.max. 1500 W zone
3.max. 2100 W zone
4.max. 1500 W zone
5. Control panel

TEKNISKE SPESIFIKASJONER

Modellidentifikasjon TH1IN 60

Kokesoner 4 zoner

Forsyningsspenningen 220-240V\~50/60Hz

Installert elektrisk kraft 7200W

Produktstørrelse D x B x H (mm) 590×520×60

Installasjonsdimensjoner A x B (mm) 560×490

Energiforbruk pr kokesone eller areal beregnet pr kg EC elektrisk matlaging (Wh/kg)

Venstre nede: 186,5

Venstre opp: 183,4

Høyre nede: 192,6

Høyre opp: 171,9

FEILKODER

Hvis det oppstår en unormalitet, vil induksjonstoppen automatisk gå inn i beskyttelsesmodus og vise tilsvarende beskyttelseskoder:

Problem Mulig årsak Hva å gjøre

Vennligst sjekk om strømforsyningen er normal. Skru på etter at strømforsyningen er normal.

E6/E9 Därlig varmestråling fra induksjonstoppen

Start på nytt etter at induksjonstoppen er avkjølt.

Eb/EC PCBA Kommunikasjonsfeil Ta kontakt med leverandøren.

RENGJ∅RING OG VEDLIKEHOLD

DAGLIG RENGJ∅RING

Overflater og glassplate rengjøres med en fuktig klut med oppvaskmiddel.

Lakkerte overflater rengjøres med en fuktig klut med sulfo/vaskemiddel. ALDRI bruk slipemidler.

Hva? Hvordan Viktig!
Hverdagss-muss på glass (fingeravtrykk, merker, matflek- ker eller ikke-suk- kerholdige søl på glasset)	1. Slå av strømmen til koketoppen.2. Påfør en kokeplate mens glasset fort- satt er varmt (men ikke varmt!)3. Skyll og tørk med en ren klut eller papir- håndkle.4. Slå på strømmen til komfyren igjen.	·Når strømmen til koketoppen er slått av, vil det være en "ingen varm overfla- te", men kokesonen kan fortsatt være varm!·Kraftige skrubbere, noen nylonskrub- bere og sterke/slipende rengjøringsmid- ler kan ripe glasset. Les alltid etiketten for å sjekke om rengjørings- eller skrub- bemaskinen din er egnet.·La aldri rengjøringsrester ligge på koke- toppen: glasset kan bli flekkete.
Overkok, smeltet og varmt suk- kerholdig søl på glasset	Fjern disse umiddelbart med en fiskekut- ter, palettkniv eller barberbladskraper som er egnet for induksjonstopper, men pass på varme overflater i kokesone:1. Slå av strømmen til koketoppen på veg- gen.2. Hold bladet eller redskapet i en vinkel på 30° og skrap av skitten eller søl på et kjølig område av koketoppen.3. Rengjør smuss eller søl med en oppvask- klut eller papirhåndkle.4. Følg trinn 2 til 4 for 'Hverdagssmuss på glass' ovenfor.	·Fjern flekker etter smelter og sukker- holdig mat eller søl så snart som mulig. Hvis de blir avkjølt på glasset, kan de være vanskelige å fjerne eller til og med permanent skade glassoverflaten.·Kuttfare: Når sikkerhetsdekselet er trukket tilbake, er bladet på en skrape knivskarpt. Bruk med ekstrem forsik- tighet og oppbevar alltid trygt og util- gjengelig for barn.
Spill på berørings- kontrollen	1. Slå av strømmen til koketoppen.2. Absorber utslippet.3. Tørk av berøringskontrollområdet med en ren fuktig svamp eller klut.4. Tørk området helt med et papirhåndkle.5. Slå på strømmen til koketoppen igjen.	Koketoppen kan pipe av og på av seg selv, og berøringsknappene fungerer kanskje ikke mens det er væske på dem. Sørg for å tørke av berøringskontrollom- rådet før du slår på koketoppen igjen.

SERVICE

Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.

• Teknisk support og installasjon av ditt produkt
  • Veiledning av funksjoner i ditt produkt
  • Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt

Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, koble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.

Dersom problemet ikke er løst, forsøk så å bryte strømmen på produktet i en time. Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningskapittelet er gjennomgått, ta så kontakt med vår serviceavdeling.

MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.

Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:

• Feilbeskrivelse
• Model
• Opplysninger om kjøpet (kvittering)
• Navn, adresse, telefonnummer og evt. e-post adresse

Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thermex.no/service hvor du også kan lese servicebetingelsene.

Henvendelser vedrørende teknisk support kan sendes på e-post til [e-mail] eller på telefon [phone].
