Produkttype	Frittstående elektrisk komfyr
Merke	Thermex
Modell	TH1INB 80
Bredde	80 cm
Høyde	85 cm
Dybde	60 cm
Vekt	48 kg
Strømforsyning	230 V ~ 50 Hz, 11 kW
Platetype	4 keramiske kokesoner
Ovntype	Konvensjonell elektrisk ovn
Ovnkapasitet	65 L
Grillfunksjon	Ja, integrert grill
Temperaturkontroll	Termostat med indikatorlampe
Rengjøring	Emalje interiør, enkle rengjøringsoverflater
Sikkerhetsfunksjoner	Barnesikring, automatisk avstenging
Energiklasse	A
Tilgjengelighet av reservedeler	Fra produsent eller autorisert service
Garanti	2 år

Ofte stilte spørsmål - TH1INB 80 Thermex

Hvordan installerer jeg Thermex TH1INB 80 komfyren?

Installasjon må utføres av en kvalifisert elektriker. Pass på at strømforsyningen samsvarer med merkeskiltet. Komfyren skal plasseres på en jevn overflate og kobles til en egnet krets med en topolet bryter.

Hvilken type kjøkkenutstyr kan jeg bruke på den keramiske platen?

Bruk flate gryter laget av rustfritt stål, emalje eller glasskeramikk. Unngå gryter med ru bunn eller aluminium, da de kan ripe opp overflaten.

Hvordan rengjør jeg den keramiske platen?

Rengjør platen etter hver bruk med en myk klut og en spesialisert keramisk platevasker. Fjern søl umiddelbart for å unngå brenning. Ikke bruk skurende svamper.

Ovnen varmer ikke opp. Hva bør jeg sjekke?

Sjekk at komfyren er koblet til strømforsyningen og at strømbryteren er på. Forsikre deg om at ovnstermostaten er stilt inn riktig. Hvis problemet vedvarer, kan varmeelementet være defekt.

Kan jeg bytte ovnspæren selv?

Ja, men sørg for at komfyren er frakoblet strømforsyningen. Fjern lampedekselet og bytt pæren med en ny av samme type (vanligvis 25W, 300°C motstandsdyktig).

Hva er barnesikringsfunksjonen og hvordan aktiverer jeg den?

Barnesikringen forhindrer utilsiktet betjening av platen. Se bruksanvisningen for spesifikk aktiveringsmetode, vanligvis ved å holde en tast i noen sekunder.

Hvor ofte bør jeg rengjøre ovnen?

Rengjør ovnen regelmessig etter hver bruk for å unngå oppbygging. For dyprengjøring, bruk et mildt ovnsrensemiddel og skyll grundig. Unngå å bruke sterke kjemikalier på emaljen.

Hvor finner jeg reservedeler til Thermex komfyren min?

Reservedeler er tilgjengelige fra Thermex autoriserte servicesentre eller nettbutikker. Bruk modellnummeret TH1INB 80 for å sikre kompatibilitet.

Hva betyr energiklasse A?

Energiklasse A indikerer høy energieffektivitet, noe som betyr at komfyren bruker mindre strøm sammenlignet med lavere rangerte modeller. Dette bidrar til å redusere driftskostnader og miljøpåvirkning.

Hvordan stiller jeg inn timeren på ovnen?

Vri timerknappen til ønsket steketid. Ovnen begynner å varme opp og slår seg automatisk av når timeren når null. Noen modeller kan ha en summer.

BRUKSANVISNING TH1INB 80 Thermex

Rengøring og vedligehold 14

Service

15

GENEREL ADVARSEL

gen gryde eller gryde er ikke egnet Udskift gryden

Koble enheten til strømnettet 20

Drift av enheten 21

Tekniske spesifikasjoner 25

Feilkoder

25

Rengjøring og vedlikehold 26

Service

27

GENERELL ADVARSEL

• Koketoppen er utviklet og produsert i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet for bruk i private hjem, dersom det brukes til andre formål bortfaller retten til å klage.
• All installasjon skal utføres av en kvalifisert tekniker i henhold til instruksjonene fra Thermex Scandinavia A/S (Thermex) og gjel -dende lovverk.
• Thermex fraskriver seg alt ansvar for skader som følge av feil in - stallasjon, montering, bruk eller feil innstillinger.

F∅R MONTERING/IDRIFTSETTING

• Kontroller enheten for transportskader, feil og defekter umiddel bart etter mottak.
• Transportskader meldes umiddelbart ved mottak til transportsel skapet og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter mot tak, og senest før installasjon/igangkjøring.

- Ikke oppbevar magnetiserbare gjenstander, for eksempel kreditt - kort, kalkulatorer og disketter i nærheten av en varm kokeplate, da de kan bli skadet.

- Personer med pacemaker bør huske på at det i umiddelbar nærhet av en påslått induksjonstopp oppstår et magnetfelt som kan kan påvirke pacemakeren. Ved tvil bør du kontakte legen din.

- Når du kasserer en koketopp, bør du passe på å kutte alle kablene rett inne i platetoppen slik at det ikke kan være til fare for

- barn. Sørg for å ta med produktet til et autorisert gjenvinnings senter for å sikre miljøriktig avhending. Tenk også på at produktet kan inneholde deler som kan gjenbrukes.

- Prøv ALDRI å slukke en brann med vann. Slå i stedet av koketop pen og kvel brannen, f.eks. med lokk eller brannteppe.

- Platen skal være ekstra beskyttet (jordet) jf. sterkstrømsforskrif ten. Produsenten/importøren kan ikke holdes ansvarlig for skader forårsaket av manglende eller skadet jordforbindelse.

- La aldri barn leke med koketoppen eller bruke den uten tilsyn av en voksen.

- Ikke glem at en kokesone blir veldig varm i bruk og at den også er

varm en stund etter at den er slått av. La derfor aldri en gryte eller panne som inneholder varm olje/varmt fett stå på kokesonen uten å holde øye med den.

• La aldri koketoppen stå uten tilsyn när du arbeider med fett eller olje. Overopphetet fett eller olje kan selvantenne og sette fyr på panseret.
• Brannfarlig! Hvis fett eller olje begynner å brenne, prøv aldri å sluk ke brannen med vann. Brannen skal kveles med en klut eller med skum fra et brannslukningsapparat.
• Den øvre platen på din nye koketopp er laget av glasskeramikk. Den er veldig sterk, men kan gå i stykker hvis du f.eks. slipp spisse eller skarpe gjenstander på den.
• En induksjonstopp må ikke installeres over en ovn som ikke har kjølevifte.
• Hvis platen er installert over en pyrolyseovn, må den ikke brukes under pyrolyserengjøringen av ovnen.
• En muligens skuffen rett under koketoppen må ikke inneholde brennbare gjenstander, for eksempel sprayflasker.
• Koketoppen må ikke installeres over oppvaskmaskiner, vaskema skiner, tørketromler eller kjøleskap, da den ganske høye strålevarmen fra platetoppen kan skade disse produktene.

MONTERING

Montering og installasjon skal kun utføres av kvalifisert personell som er kjent med gjeldende byggeforskrifter.

Sørg for følgende før du starter installasjonen:

• Overflaten / bordplaten der aggregatet skal monteres må være vannrett og ha tilstrekkelig plass.
• Overflaten / bordplaten er tilstrekkelig motstandsdyktig mot varme.
- Dersom enheten monteres over en ovn, má ovnen ha innebygget kjølevifte eller være isolert.
- Hvis det er tvil om det aktuelle bygningselementet, anbefales det á konsultere lokale myndigheter.
- Bruk alltid varmebestandige rengjøringsmidler på og rundt enheten.

• Installasjonen skal være i samsvar med gjeldende regler og standarder for installasjon, samt plassbehov rundt aggregatet.

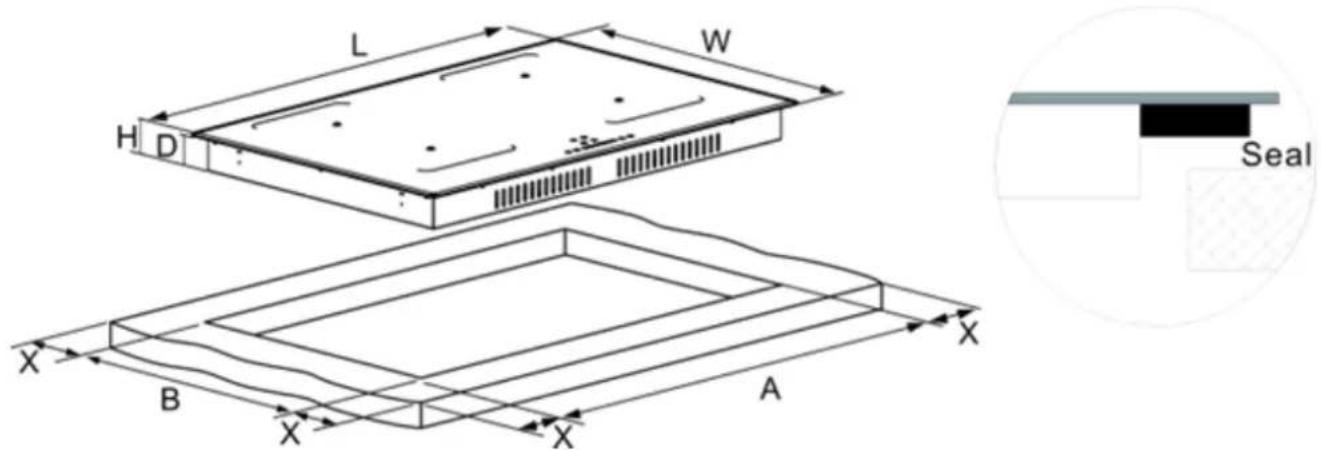

Plassering av enheten:

For montering og bruk av platetoppen bør det være minst 50 mm plass rundt hullet. Dette er for å beskytte bordplaten mot den høye varmen fra enheten.

Pass på at koketoppen er godt ventilert og at luftinntaket og luftutløpet ikke er blokkert. Sørg for at koketoppen er i god stand. Som vist under.

Hvis koketoppen monteres over en ovn, må ovnen ha innebygget kjølevifte.

Installasjonen må overholde alle klaringskrav og gjeldende standarder og forskrifter.

Monter brakettene på siden av enheten som vist på illustrasjonen. Beslagene sikrer en tett montering, og enheten sitter stabilt i hullet.

Aggregatet monteres i hullet i bordplaten og presses lett ned slik at det sikres tett kontakt.

Dersom aggregatet monteres over skap eller skuffer, bør det monteres en varmebeskyttende barriere mellom aggregatets underside og skap/skuff.

KOBLE ENHETEN TIL STR∅MNETTET

Tilkobling skal kun utføres av kvalifisert personell som er kjent med det aktuelle bygningselementet.

Før tilkobling bør det sikres at strømnettet som enheten skal kobles til er egnet for formålet og oppfyller kravene:

BARNESLICKING: Press the band one knappen for å låse. Trykk deretter på knappen 3 ganger. å låse opp.

+: ∅k effekten på kokesonen eller øk tiden på timeren.

- : Reduser effekten på kokesonen eller reduser tiden på timeren.

Boost funksjon

Timer funksjon.

Velg øvre venstre kokesone.

Velg nedre venstre kokesone.

Velg den øvre høyre kokesone.

Velg nedre høyre kokesone.

Display, viser effektnivå på kokesonen, eller mulig feilkode.

Display, viser timer.

Brug af kogeplade:

Trykk på PÅ/AV-knappen for å aktivere koketoppen. Alle indikatorer viser nå "-"

Sett en gryte/panne på ønsket kokesone. Sørg for at overflaten på koketoppen og undersiden av kjelen/pannen er rene og tørre.

Trykk på kokesonevelgeren og indikatoren ved siden av vil begynne å blinke.

Hvis en varmeinnstilling ikke velges innen 1 minutt, slår koketoppen seg av automatisk.

Etter at bruken av koketoppen er ferdig, vil det være overskuddsvarme.

Når "H"-ikonet vises, betyr det at kokesonen fortsatt er varm. Når kokesonen er avkjølt til en sikker temperatur, slås "H" av igjen.

BOOST

Aktiver boost-funksjonen ved å trykke "b". Boost gir en betydelig midlertidig økning i varmeeffektiviteten til kokesonen.

Boost kan avbrytes når som helst ved å velge en annen hastighet.

LOCK

Bruke läsefunksjonen:

Trykk på läseikonet for å låse kontrollpanelet. Kontrollpanelet kan låses opp igjen ved å trykke på läseikonet i 3 sekunder. PÅ/AV er fortsatt aktiv selv när läsefunksjonen er aktiv.

Kokeplate timer

Trykk på kokeplatevelgeren for kokeplaten som timeren er ønsket for.
“0” vises nå i displayet.
Still inn ønsket tid i minutter med + og -. De to sifrene må angis individuelt. Når det første sifferet er valgt, trykkes timeren igjen og det andre sifferet kan nå velges.	03
Tidtakerne kan kanselleres når som helst ved å følge prosedyren for komfyrklokker fra bunnen av og sette tiden til “0”.Etter at tiden er ute, slå av koketoppen.

Automatisk avslåing av koketoppen

Koketoppen er utstyrt med automatisk avslåing av platetoppene, i tilfelle en koketopp ikke slås av etter bruk. Følgende tabell viser hvor lenge hver kokeplate er aktiv før den slås av automatisk:

Power level 123456789
Default working time (hour) 888444222

När kjelen/pannen tas ut av kokesonen, slår den seg av automatisk etter 1 min.

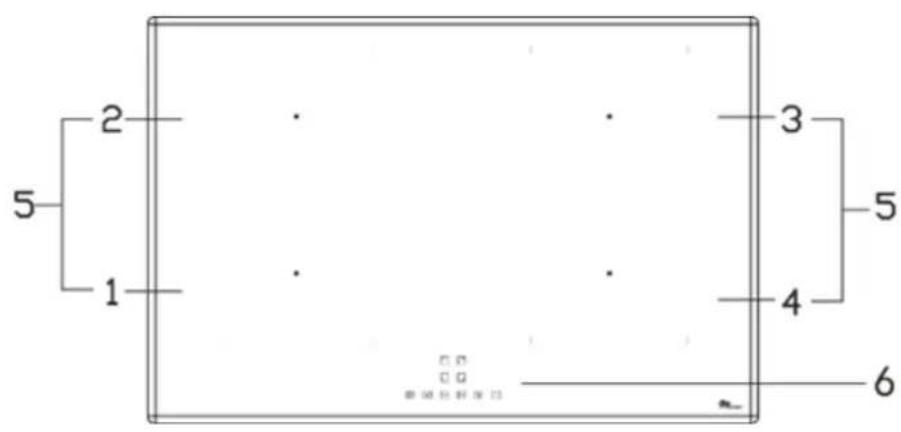

Oversikt over effektnivå pr kokesone

Tabellen nedenfor viser maksimal effekt på hver av sonene.

1.max. 2100 W zone
2.max. 2100 W zone
3.max. 2100 W zone
4.max. 2100 W zone
5. max. 3000 W zone
6. Control panel

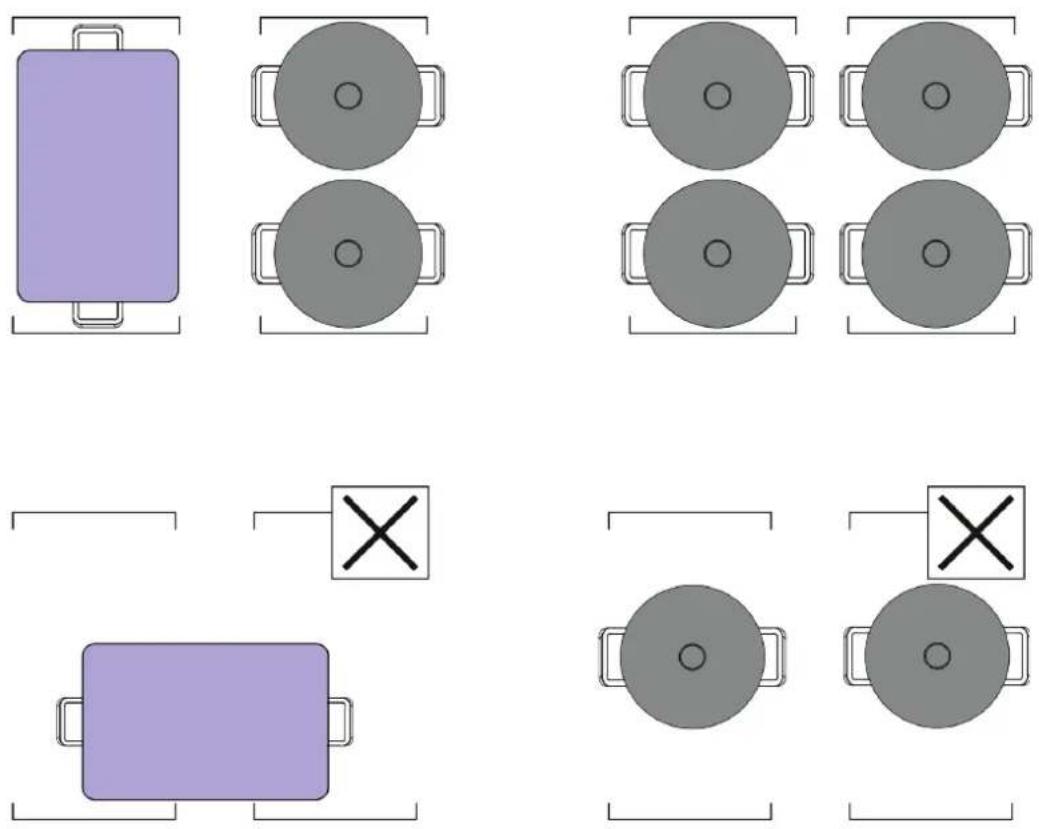

Brofunksjon

Brofunksjonen kan aktiveres ved å aktivere to soner samtidig, som vist på illustrasjonen.

Brusonene henger sammen i hhv. høyre og venstre side, som vist i illustrasjonen. Det anbefales ikke å bruke flere separate soner hver for seg på samme gryte/panne. Aktiver derfor brofunksjonen når en stor gryte eller panne brukes.

Modellidentifikasjon TH1INB 80

Kokesoner 4 zoner

Forsyningsspenningen 220-240V\~50/60Hz

Installert elektrisk kraft 7200W

Produktstørrelse D x B x H (mm) 780×520×60

Installasjonsdimensjoner A x B (mm) 750×490

Energiforbruk pr kokesone eller areal beregnet pr kg EC elektrisk matlaging (Wh/kg)

Venstre nede: 187,5

Venstre opp: 185,4

Høyre nede: 186,6

Høyre opp: 187,3

FEILKODER

Hvis det oppstår en unormalitet, vil induksjonstoppen automatisk gå inn i beskyttelsesmodus og vise tilsvarende beskyttelseskoder:

Problem Mulig årsak Hva å gjøre

Vennligst sjekk om strømforsyningen er normal. Skru på etter at strømforsyningen er

normal.

E6/E9 Därlig varmestråling fra induksjonstoppen

Start på nytt etter at induksjonstoppen er avkjølt.

Eb/EC PCBA Kommunikasjonsfeil Ta kontakt med leverandøren.

RENGJ∅RING OG VEDLIKEHOLD

DAGLIG RENGJ∅RING

Overflater og glassplate rengjøres med en fuktig klut med oppvaskmiddel.

Lakkerte overflater rengjøres med en fuktig klut med sulfo/vaskemiddel. ALDRI bruk slipemidler.

Hva? Hvordan Viktig!
Hverdagss-muss på glass (fingeravtrykk, merker, matflek- ker eller ikke-suk- kerholdige søl på glasset)	1. Slå av strømmen til koketoppen.2. Påfør en kokeplate mens glasset fort- satt er varmt (men ikke varmt!)3. Skyll og tørk med en ren klut eller papir- håndkle.4. Slå på strømmen til komfyren igjen.	·Når strømmen til koketoppen er slått av, vil det være en "ingen varm overfla- te", men kokesonen kan fortsatt være varm!·Kraftige skrubbere, noen nylonskrub- bere og sterke/slipende rengjøringsmid- ler kan ripe glasset. Les alltid etiketten for å sjekke om rengjørings- eller skrub- bemaskinen din er egnet.·La aldri rengjøringsrester ligge på koke- toppen: glasset kan bli flekkete.
Overkok, smeltet og varmt suk- kerholdig søl på glasset	Fjern disse umiddelbart med en fiskekut- ter, palettkniv eller barberbladskraper som er egnet for induksjonstopper, men pass på varme overflater i kokesone:1. Slå av strømmen til koketoppen på veg- gen.2. Hold bladet eller redskapet i en vinkel på 30° og skrap av skitten eller søl på et kjølig område av koketoppen.3. Rengjør smuss eller søl med en oppvask- klut eller papirhåndkle.4. Følg trinn 2 til 4 for 'Hverdagssmuss på glass' ovenfor.	·Fjern flekker etter smelter og sukker- holdig mat eller søl så snart som mulig. Hvis de blir avkjølt på glasset, kan de være vanskelige å fjerne eller til og med permanent skade glassoverflaten.·Kuttfare: Når sikkerhetsdekselet er trukket tilbake, er bladet på en skrape knivskarpt. Bruk med ekstrem forsik- tighet og oppbevar alltid trygt og util- gjengelig for barn.
Spill på berørings- kontrollen	1. Slå av strømmen til koketoppen.2. Absorber utslippet.3. Tørk av berøringskontrollområdet med en ren fuktig svamp eller klut.4. Tørk området helt med et papirhåndkle.5. Slå på strømmen til koketoppen igjen.	Koketoppen kan pipe av og på av seg selv, og berøringsknappene fungerer kanskje ikke mens det er væske på dem. Sørg for å tørke av berøringskontrollom- rådet før du slår på koketoppen igjen.

SERVICE

Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.

• Teknisk support og installasjon av ditt produkt
  • Veiledning av funksjoner i ditt produkt
• Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt

Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, koble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.

Dersom problemet ikke er løst, forsøk så å bryte strømmen på produktet i en time. Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningskapittelet er gjennomgått, ta så kontakt med vår serviceavdeling.

MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.

Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:

• Feilbeskrivelse
• Model
• Opplysninger om kjøpet (kvittering)
• Navn, adresse, telefonnummer og evt. e-post adresse

Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thermex.no/service hvor du også kan lese servicebetingelsene.

Henvendelser vedrørende teknisk support kan sendes på e-post til [e-mail] eller på telefon [phone].
