KÄYTTÖOHJE TH1INB 80 Thermex

Yleiset varoitukset 41

Asennus

42

Laitteen liittäminen verkkovirtaan 44

Laitteen toiminta 45

Tekniset tiedot 49

Virhekoodit

49

Puhdistus ja huolto 50

Huolto

51

YLEISET VAROITUKSET

• Keittotaso on kehitetty ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Tämä tuote on tarkoitettu käytettäväksi vain yksityisissä kodeis sa, jos sitä käytetään muihin tarkoituksiin, valitusoikeus raukeaa.
• Kaikki asennukset on suoritettava pätevän teknikon toimesta Thermex Scandinavia A/S:n (Thermex) ohjeiden ja sovellettavan lainsäädännön mukaisesti.
• Thermex ei ole vastuussa vahingoista, jotka johtuvat virheelli sestä asennuksesta, kokoonpanosta, käytöstä tai virheellisistä asetuksista.

ENNEN KOKOAMISTA/KÄYTTÖÖNOTTOA

• Tarkista laite kuljetusvaurioiden, virheiden ja vikojen varalta välit tömästi vastaanotettuasi.
• Kuljetusvaurioista ilmoitetaan välittömästi vastaanotettuaan kuljetusyhtiölle ja Thermexille.
• Vioista ja vioista on ilmoitettava Thermexille 8 päivän kuluessa vastaanottamisesta ja viimeistään ennen asennusta/käyttöönot - toa.

- Älä säilytä magnetoituvia esineitä, kuten luottokortteja, laskimia ja levykkeitä kuuman keittotason lähellä, koska ne voivat vaurioi - tua.

- Henkilöiden, joilla on sydämentahdistin, tulee muistaa, että päälle kytketyn induktiokeittotason välittömässä läheisyydessä syntyy magneettikenttä, joka voi voi vaikuttaa sydämentahdistimeen. Epäselvissä tapauksissa sinun tulee ottaa yhteyttä lääkäriisi.

- Kun romuutat keittotasoa, katkaise kaikki johdot suoraan keittot ason sisältä, jotta se ei aiheuta vaaraa

- lapset. Muista viedä tuote valtuutettuun kierrätyskeskukseen varmistaaksesi, että se hävitetään ympäristön kannalta oikein. Ota myös huornioon, että tuote voi sisältää osia, jotka voidaan käyttää uudelleen.

- ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä. Sen sijaan sam muta liesi ja sammuta tuli, esim. kannella tai sammutuspeitolla.

- Levy on lisäsuojattu (maadoitettu), vrt. Suurvirtamääräykset.

Valmistaja/maahantuoja ei ole vastuussa vahingoista, jotka johtuvat puuttuvasta tai vaurioituneesta maadoitusliitännästä.

• Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä ilman aikuisen valvontaa.
• Älä unohda, että keittoalue kuumenee erittäin kuumaksi käytös sä ja että se on kuuma myös jonkin aikaa sen sammuttamisen jälkeen. Siksi älä koskaan jätä kuumaa öljyä/kuumaa rasvaa sisältävää kattilaa keittoalueelle tarkkailematta sitä.
• Älä koskaan jätä keittotasoa ilman valvontaa, kun työskentelet rasvan tai öljyn kanssa. Ylikuumentunut rasva tai öljy voi syttyä itsestään ja sytyttää liesituulettimen tuleen.
• Tulipalovaara! Jos rasva tai öljy alkaa palaa, älä koskaan yritä sam muttaa tulta vedellä. Palo on tukahdutettava liinalla tai palosammuttimen vaahdolla.
• Uuden liesi ylälevy on lasikeraamista. Se on erittäin vahva, mutta voi rikkoutua, jos esim. pudota sen päälle teräviä tai teräviä esine - itä.
• Induktiokeittotasoa ei saa asentaa sellaisen uunin yläpuolelle, jos sa ei ole jäähdytystuuletinta.
• Jos levy asennetaan pyrolyysiuunin yläpuolelle, sitä ei saa käyttää uunin pyrolyysipuhdistuksen aikana.
• A mahdollisesti suoraan keittotason alapuolella olevassa laatikos sa ei saa olla syttyviä esineitä, kuten suihkepulloja.
• Keittotasoa ei saa asentaa astianpesukoneen, pesukoneen, kui vausrummun tai jääkaapin yläpuolelle, sillä lieden melko korkea säteilylämpö voi vahingoittaa näitä tuotteita.

ASENNUS

Asennuksen saa suorittaa vain pätevöitynyt henkilö, jolla on tietoa sovellettavasta alasta.

• Varmista seuraavat asiat ennen asennuksen aloittamista:
- Pinnan / pöytälevyn, johon yksikkö asennetaan, on oltava vaakasuora ja siinä on oltava riittävästi tilaa.
- Pinta / pöytä on riittävän lämmönkestävä.
- Jos laite on asennettu uunin yläpuolelle, uunissa on oltava sisäänrakennettu jäähdytyspuhallin tai sen on oltava eristetty.
• Asennuksen on oltava sovellettavien asennussääntöjen ja -standardien sekä yksikön ympärillä olevien tilavaatimusten mukainen.
- Jos olet epävarma sovellettavasta rakennusosasta, on suositeltavaa ottaa yhteyttä paikallisiin viranomaisiin.
- Käytä aína lämmönkestäviä puhdistusaineita yksikössä ja sen ympäristössä.

Laitteen sijainti:

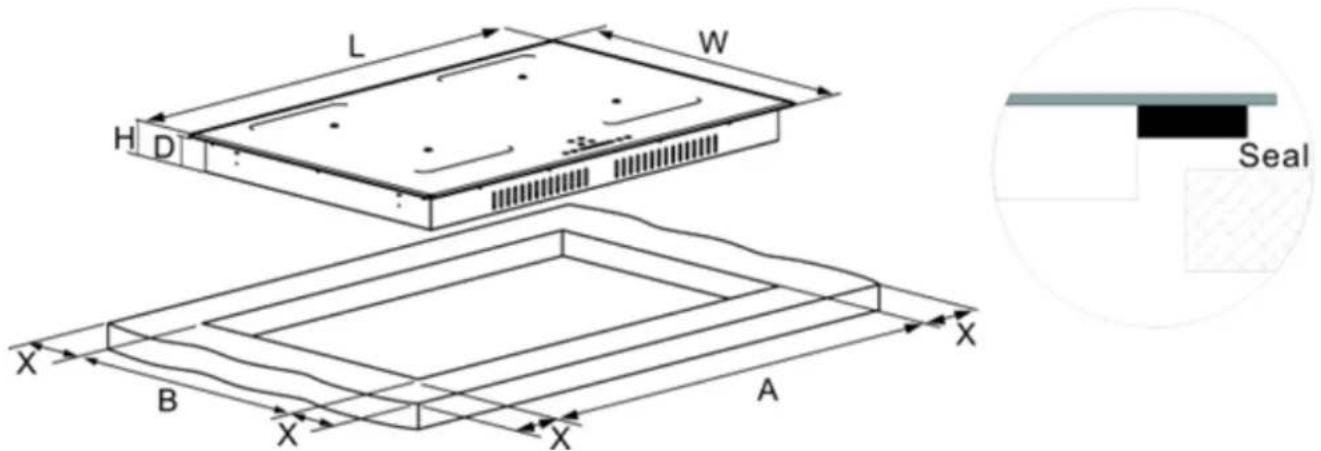

Leikkaa pöytälevystä reikä piirustuksen mittojen mukaan.

Keittotason asennusta ja käyttöä varten reiän ympärillä tulee olla vähintään 50 mm tilaa. Tämä suojaa pöydän materiaalia yksikön korkealta lämmöltä.

Varmista, että keittotaso on hyvin tuuletettu ja että ilman tulo- ja ulostuloaukot eivät ole tukossa. Varmista, että liesi on hyvässä toimintakunnossa.

Kuten alla.

Jos liesi asennetaan uunin yläpuolelle, uunissa on oltava sisäänrakennettu tuuletin.

Asennuksen tulee noudattaa kaikkia etäisyyysvaatimuksia ja sovellettavia standardeja ja määräyksiä.

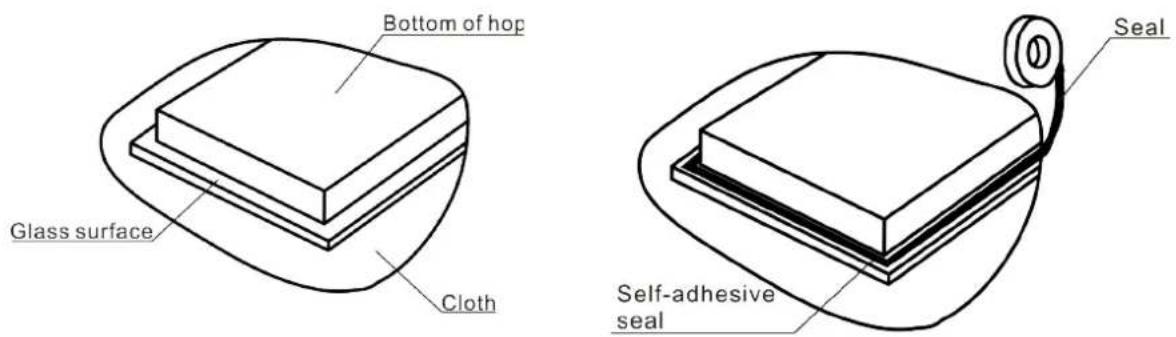

Asenna mukana tuleva tiiviste laitteen reunalle kuten kuvassa näytetään.

Tiivisteen tulee olla noin 3 mm laitteen reunasta, lasin reunan ympärillä koko matkan. Älä käytä silikonia tai muita nestemäisiä tiivisteaineita.

HUOM: Aseta tarvittaessa liina pöydälle tiivisteen asentamisen ajaksi välttääksesi naarmuja lasilevyyn.

Asenna kiinnikkeet yksikön sivuille kuvan osoittamalla tavalla. Kiinnikkeet varmistavat tiukan kiinnityksen ja yksikkö istuu tukevasti reikässä.

Yksikkö asennetaan pöytälevyn reikään ja painetaan kevyesti alas, jotta tiivis kosketus varmistetaan.

Jos laite asennetaan kaapien tai laatikoiden yläpuolelle, yksikön alapuolen ja kaapin/laatikon väliin tulee asentaa lämpösuoja.

LAITTEEN LIITTÄMINEN VERKKOVIRTAAN

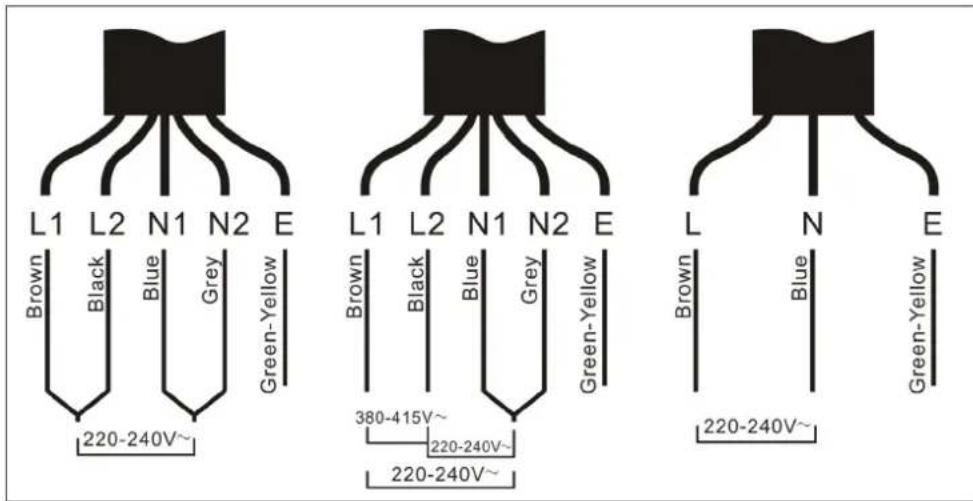

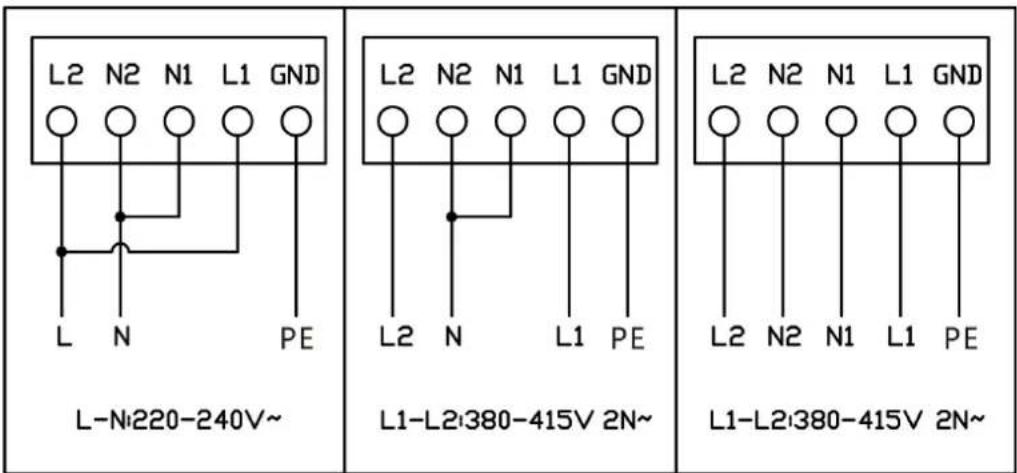

Kytkennän saa tehdä vain pätevä henkilöstö, joka tuntee soveltuvan rakennusosan.

Ennen kytkemistä on varmistettava, että verkkovirta, johon laite liitetään, on tarkoitukseen sopiva ja täyttää vaatimukset:

• Tarkista, että verkkovirta on sopiva laitteen virrankulutukselle.
• Verkkojännitteen tulee vastata laitteen tyyppikilvessä ilmoitettuja arvoja.
• Virtajohdon tulee olla sopiva laitteen tyyppikilvessä ilmoitettuun kuormaan.
• Virtalähdekaapelissa ei saa olla ympäröiviä kuumia kappaleita.

LAITTEEN TOIMINTA

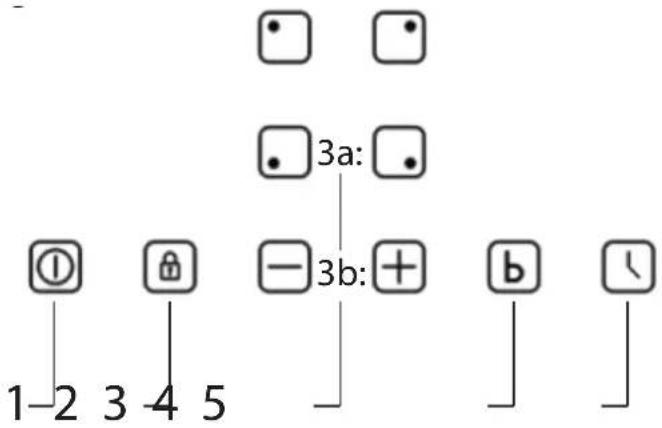

Ohjauspaneeli:

1: ON OFF

ON/OFF - Kytke laite päälle/pois päältä

CAPSUKOKPipinasanikatta karamne,ukitaksesi.

Paina sitten painiketta 3 kertaa. avataksesi lukituk-

+ : Lisää keittoalueen vaikutusta tai pidennä ajastimen aikaa.

- : Vähennä keittoalueen tehoa tai lyhennä ajastimen aikaa.

Tehostustoiminto

Ajastintoiminto.

Valitse vasen ylempi keittoalue.

Valitse alempi vasen keittoalue.

Valitse oikea ylempi keittoalue.

Valitse oikea alempi keittoalue.

Näyttö, näyttää keittoalueen tehotason tai mahdollisen virhekoodin.

Näyttö, näyttää tunnit.

Keittotason käyttö:

Ota keittotaso käyttöön painamalla ON/OFF-painiketta. Kaikki ilmaisimet näyttävät nyt "-"

Aseta kattila/pannu halutulle keittoalueelle. Varmista, että keittotason pinta ja kattilan/pannun alapuoli ovat puhtaat ja kuivat.

Paina keittoalueen valitsinta ja sen vieressä oleva merkkivalo alkaa vilkkua.

Valitse haluamasi lämpöasetus painikkeilla + ja -.

Jos lämpöasetusta ei valita 1 minuutin kuluessa, keittotaso sammu automaattisesti.

Kun keittotason käyttö on päättynyt, tulee ylimääräistä lämpöä.

Kun kuvake "H" näkyy, se tarkoittaa, että keittoalue on edelleen kuuma. Kun keittoalue on jäähtynyt turvalliseen lämpötilaan, "H" sammuu uudelleen.

BOOST

Aktivoi tehostustoiminto painamalla "b". Boost lisää merkittävästi tilapäistä keittoalueen lämpötehokkuutta.

Boost voidaan peruuttaa milloin tahansa valitsemalla eri nopeus.

LOCK

Lukitustoiminnon käyttäminen:

Lukitse ohjauspaneeli painamalla lukkokuvaketta. Ohjauspaneelin lukitus voidaan avata uudelleen painamalla lukkokuvaketta 3 sekunnin ajan. ON/OFF on edelleen aktiivinen, vaikka lukitustoi-minto olisi aktiivinen.

Lieden tunnit

Paina sen keittoalueen valitsinta, jolle haluat ajastimen.
“0” näkyy nyt näytössä.
Aseta haluamasi aika minuutteina + ja --painikkeilla. Nämä kaksi numeroa on syötettävä yksitellen. Kun ensimmäinen numero on valittu, ajastinta painetaan uudelleen ja toinen numero voidaan nyt valita.	03
Ajastimet voidaan peruuttaa milloin tahansa noudattamalla keittotason ajastimien menettelyä tyhjästä ja asettamalla ajan arvoon “0”.Kun aika on kulunut, sammuta liesi.

Keittotason automaattinen sammutus

Keittotaso on varustettu automaattisella keittotasojen sammutuksella siltä varalta, että keittotasoa ei sammuteta käytön jälkeen. Seuraava taulukko osoittaa, kuinka kauan kukin keittoalue on aktiivinen ennen kuin se sammuu automaattisesti:

Power level 123456789
Default working time (hour) 888444222

Kun kattila/pannu poistetaan keittoalueelta, se sammu automaattisesti 1 minuutin kuluttua.

Yleiskatsaus tehotasosta per keittoalue

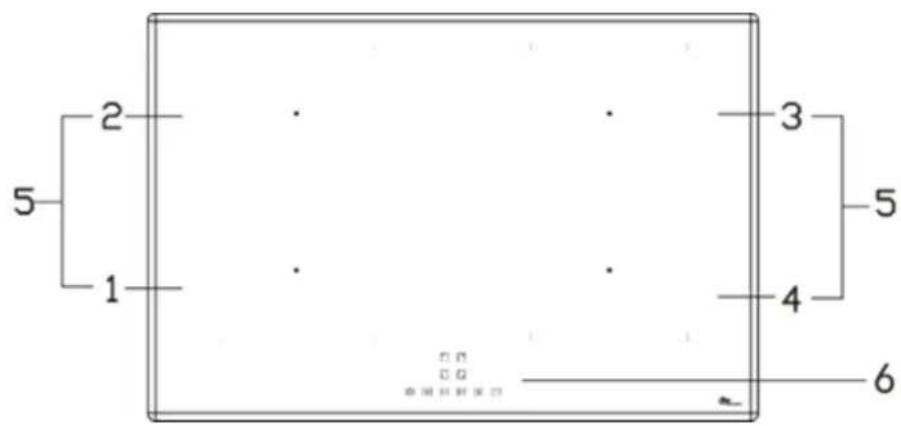

Alla oleva taulukko näyttää suurimman vaikutuksen kullakin vyöhykkeellä.

1.max. 2100 W zone
2.max. 2100 W zone
3.max. 2100 W zone
4.max. 2100 W zone
5. max. 3000 W zone
6. Control panel

Siltatoiminto

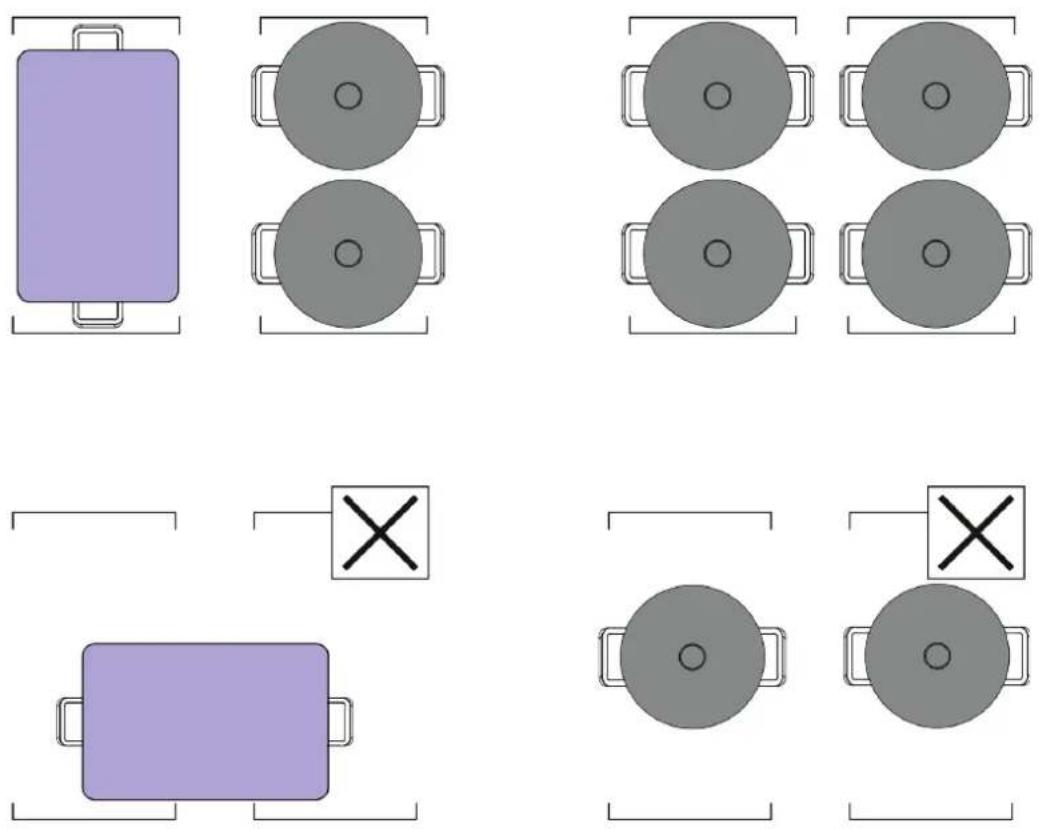

Siltatoiminto voidaan aktivoida aktivoimalla kaksi vyöhykettä samanaikaisesti, kuten kuvassa.

Siltavyöhykkeet on yhdistetty mm. oikea ja vasen puoli kuvan osoittamalla tavalla. Ei ole suositeltavaa käyttää useita erillisiä vyöhykkeitä erikseen samassa kattilassa/pannussa. Aktivoi siksi siltatoiminto, kun käytät suurta kattilaa tai pannua.

Keittoalueet 4 vyöhykettä

Syöttöjännite 220-240V\~ 50/60Hz

Asennettu sähköteho 7200W

Tuotteen koko S x L x K (mm) 780×520×60

Sisäänrakennetut mitat A x B (mm) 750×490

Energiankulutus per keittoalue tai pinta-ala laskettuna per kg EC sähkö ruoanlaitto (Wh/kg)

Alhaalla vasen: 187,5

Jäljellä ylös: 185,4

Koko matkan alaspäin: 186,6

Dikealle ylös: 187,3

VIRHEKOODIT

Jos tapahtuu poikkeavuus, induktiokeittotaso siirtyy automaattisesti suojaustilaan ja näyttää vastaavat suojakoodit:

Ongelma Mahdollinen syy Mitä tehdä

Ei pannua tai pannu ei sovellu Vaihda pannu

E2/E3 Epänormaali syöttöjännite Tarkista, onko virransyöttö normaali. Laittaa päälle

Tarkista, onko virransyöttö normaali. Laittaa päälle

sen jälkeen, kun virtalähde on normaali

E4/E5 IGBT-vian lämpötila-anturi Ota yhteyttä toimittajaan.

E7/E8 Lämpötila-anturin virhe Ota yhteyttä toimittajaan.

E6/E9 Huono lämpösäteily induktiotasolta Käynnistä uudelleen, kun induktioliesi on

jäähtynyt helppo.

Eb/EC PCBA-tiedonsiirtovirhe Ota yhteyttä toimittajaan.

PUHDISTUS JA HUOLTO

PÄIVITTÄINEN PUHDISTUS

• Pinnat ja lasilevy puhdistetaan kostealla liinalla, jossa on astianpesuainetta.
• Lakatut pinnat puhdistetaan kostealla liinalla sulfo/pesuaineella. ÄLÄ KOSKAAN käytä hankausaineita.

Mitä? Miten Vlgtigt!
Jokapäiväistä likaa lasilla (sor-menjälkiä, jälkiä, ruokatahroja tai ei-sokerisia läik-kymiä lasille)	1. Katkaise keittotason virta.2. Aseta keittolevy, kun lasi on vielä läm-min (mutta ei kuuma!)3. Huuhtele ja kuivaa puhtaalla liinalla tai talouspaperilla.4. Kytke kiukaan virta uudelleen.	·Kun keittotason virta katkaistaan, näytössä näkyy "ei kuumaa pintaa", mutta keittoalue voi silti olla kuuma! ·Tehokkaat pesurit, jotkut nailonpesurit ja voimakkaat/hankaavat puhdistusai-neet voivat naarmuttaa lasia. Lue aina tarra tarkistaaksesi, sopiiko puhdistus-tai kuurauskoneesi. ·Älä koskaan jätä puhdistusjäämiä keit-totasolle: lasi saattaa tahraantua.
Ylikeitetään, sulanut ja kuuma sokeriroiske lasille	Poista ne välittömästi lasiinduktioliedelle sopivalla kalaviipaleella, palettiveitsellä tai partakoneen teräkaapimella, mutta varo kuumia keittoalueen pintoja:1.Katkaise virta seinässä olevasta keittot-asosta.2.Pidä terää tai välinettä 30° kulmassa ja raaputa lika tai roiske keittotason viileälle alueelle.3.Puhdista lika tai roiske tiskiliinalla tai talouspaperilla.4.Noudata yllä olevia vaiheita 2-4 kohdas-sa "Lasilla oleva päivittäinen lika".	·Poista sulatteiden ja sokeripitoisten ruokien tai roiskeiden jättämät tahrat mahdollisimman pian. Jos ne jätetään jäähtymään lasille, niitä voi olla vaikea poistaa tai ne voivat jopa vahingoittaa lasin pintaa pysyvästi. ·Leikkausvaara: Kun suojakansi on sisään vedettynä, kaavin terä on veit-senterävä. Käytä äärimmäisen varoen ja säilytä aina turvassa ja poissa lasten ulottuvilta.
Roiskeet kosketusohjaimen päälle	1.Katkaise keittotason virta.2.Imeytä vuoto.3.Pyyhi kosketusohjausalue puhtaalla, kostealla sienellä tai liinalla.4.Kuivaa alue kokonaan talouspaperilla.5.Kytke keittotasoon virta uudelleen.	Keittotaso voi piippata itsestään ja sammua, eivätkä kosketuspainikkeet välttämättä toimi, kun niillä on nestet-tä. Muista pyyhkiä kosketusohjausalue kuivaksi ennen kuin kytket keittotason uudelleen päälle.

HUOLTO

Ennen kuin otat yhteyttä huoltoon Thermex tuotteeseesi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki tuotteesi hoitoon ja asennukseen.
• Tuotteesi toimintojen selventäminen.
  • Tuotteesi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta tuotteestasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota tuotteen pistoke tunnin ajaksi. Jos tuote ei edelleenkään toirmi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus
  • Malli
• Tuotteen tyyppi- ja sarjanumerot (annettu tyyppikilvessä)
• Ostotiedot.

Takuukorjauspyyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.fi/Huolto, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [e-mail] tai puhelimitse [phone].
