Type product	Studio-LED-licht (tweekleurig)
Model	BR-S36B
Stroomverbruik	36 W
Aantal LED's	360
Lichtstroom	3,600 lm
Kleurtemperatuurbereik	3,200 K tot 5,600 K (traploos)
Helderheidsaanpassing	10% tot 100% (traploos)
Bedrijfsspanning (netvoeding)	DC 13 tot 19 V via meegeleverde netvoedingsadapter
Accu-compatibiliteit	2 x NP-F750/970 (niet inbegrepen)
DMX-besturing	Ja, via RJ11-modulaire aansluiting (console niet inbegrepen)
Flitsschoenmontage	Ja, voor gebruik op camera
Statiefbevestiging	Spieverbinding met U-beugel
Verstelling van de lichthoek	Via borgknoppen op U-beugel
Vervangbaarheid van LED's	Niet vervangbaar (ingebouwd)
Bedrijfsomstandigheden	Droog, 0 °C tot +40 °C
Opslagomstandigheden	Droog en stofvrij, 0 °C tot +40 °C
Veiligheidskenmerken	Oververhittingsbeveiliging, ventilatiesleuven, waarschuwingen voor verblinding en brandwonden
Meegeleverde accessoires	LED-licht, U-beugel met statiefaansluiting, netvoedingsadapter, netsnoer
Certificeringen	EG-conformiteitsverklaring online beschikbaar

Veelgestelde vragen - BR-S36B BRESSER

Welke stroombronnen kunnen met de BR-S36B worden gebruikt?

De BR-S36B kan worden gevoed via de meegeleverde netadapter (DC 13-19 V) of optioneel via twee NP-F750/970 lithium-accu's (niet inbegrepen). Er mag slechts één stroombron tegelijk worden gebruikt.

Hoe pas ik de helderheid en kleurtemperatuur aan?

Draai aan de helderheidsregelknop (6) voor traploos dimmen van 10% tot 100%. Draai bij tweekleurige modellen aan de kleurtemperatuurregelknop (14) om aan te passen van 3,200 K tot 5,600 K.

Kan ik het licht via DMX bedienen?

Ja, sluit een RJ11-compatibele lichtconsole (niet inbegrepen) aan op de modulaire aansluiting (12) en druk op de besturingsselectieknop (5) om de DMX-modus in te schakelen. Het DMX-functielampje gaat branden.

Is het licht geschikt voor gebruik op een camera?

Ja, het beschikt over een flitsschoenaansluiting (1) voor directe montage op een camera.

Hoe verander ik de lichthoek?

Draai de borgknoppen aan beide zijden van de U-beugel voorzichtig los, kantel het licht naar de gewenste hoek en draai de knoppen vervolgens met de hand vast. Houd het licht altijd vast wanneer de knoppen los zijn.

Welke veiligheidsmaatregelen moet ik nemen?

Vermijd recht in het licht te kijken om verblinding te voorkomen. Laat de behuizing na gebruik ongeveer 45 minuten afkoelen voordat u deze aanraakt. Houd brandbare materialen uit de buurt. Gebruik het apparaat nooit met beschadigde onderdelen of afgedekte ventilatiesleuven.

Kunnen de LED's worden vervangen?

Nee, de LED's zijn ingebouwd en niet vervangbaar. Ze hebben een zeer lange levensduur.

Hoe reinig en onderhoud ik het licht?

Koppel los van de stroom voordat u gaat reinigen. Gebruik een droge doek om de buitenkant af te vegen. Gebruik geen vloeistoffen of schurende reinigingsmiddelen. Zorg ervoor dat ventilatiesleuven vrij blijven.

Wat zit er in de doos?

De doos bevat: LED-licht (A), U-beugel met statiefaansluiting (B), netvoedingsadapter (C) en netsnoer (D). Accu's zijn niet inbegrepen.

Waar vind ik de EG-conformiteitsverklaring?

De volledige tekst is beschikbaar op: http://archive.bresser.de/download/BRS/CE/CE_BRS-Series.pdf.

GEBRUIKSAANWIJZING BR-S36B BRESSER

Gebruikershandleiding

Bedienungsanleitung

Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product of de beschikbare vertalingen van deze gebruiksaanwijzing.

2 Over deze handleiding 13
3 Gebruiksdoel.... 13
4 Algemene veiligheidsinstructies.... 13
5 Onderdelenoverzicht en leveringsomvang BR-S36B.... 16
6 Onderdelenoverzicht en leveringsomvang BR-S60B.... 17
7 Instellen van de stroomvoorziening (netvoeding).... 17
8 Stroomvoorziening via batterij (optioneel) 18
9 Verlichtingsinstellingen 18
10 Veranderen van de lichtbundel 18
11 Aansluiting met een verlichtingspaneel (DMX-RJ11) (optioneel) 19
12 Technische gegevens 19
13 Verwijdering 19
14 EG-conformiteitsverklaring 20

1 Toepasselijkheid

Deze documentatie is geldig voor de producten met de volgende artikelnummers:

F004240 F004241

Versie van de handleiding: v0319

Aanduiding van deze handleiding:

Manual_F004240-F004241_BRS36B-BRS60B_en-nl-de_BRESSER_v032019a

Deze informatie bij serviceverzoeken altijd aangeven.

2 Over deze handleiding

INSTRUCTIE

Deze gebruikershandleiding moet als onderdeel van het apparaat worden beschouwd!

Lees voordat u het apparaat gaat gebruiken, zorgvuldig de veiligheidsinstructies en de gebruikershandleiding door.

Bewaar deze gebruikershandleiding voor gebruik op een later tijdstip. Bij verkoop of overdracht van het apparaat moet deze gebruikershandleiding aan elke volgende eigenaar/gebruiker van het product worden doorgegeven.

3 Gebruiksdoel

• Dit apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of instructies hebben gekregen hoe het apparaat te gebruiken.
• Dit apparaat is uitsluitend bedoeld voor eigen gebruik.
• Het apparaat is alleen bedoeld voor gebruik binnenshuis!

4 Algemene veiligheidsinstructies

GEVAAR

Kans op een elektrische schok!

Dit apparaat bevat elektronische onderdelen die via een stroombron (voeding en/of batterijen) van elektriciteit moeten worden voorzien. Bij onjuist gebruik van dit product bestaat risico op een elektrische schok. Elektrische schokken kunnen tot ernstig of dodelijk letsel leiden. Neem daarom de onderstaande veiligheidsvoorschriften in acht.

• Ontkoppel het apparaat van de stroomtoevoer door de stekker los te koppelen wanneer het niet wordt gebruikt of in geval van langere bedrijfsonderbrekingen en voordat u begint met onderhouds- en reinigingswerkzaamheden.
• Plaats uw apparaat zodanig dat het te allen tijde van het elektriciteitsnet kan worden losgekoppeld. Het stopcontact moet zich altijd in de buurt van het apparaat bevinden en gemakkelijk bereikbaar zijn, aangezien de stekker fungeert als de loskoppeling van het elektriciteitsnet.
• Om het apparaat van het elektriciteitsnet los te koppelen, moet u altijd aan de stekker en niet aan het snoer trekken!
• Controleer het apparaat, de kabels en de aansluitingen voor ingebruikname op beschadigingen.

• Een beschadigd apparaat of een apparaat met beschadigde stroomvoerende onderdelen nooit in gebruik nemen! Beschadigde onderdelen moeten onmiddellijk worden vervangen door een erkend servicebedrijf.

• Ontladen van het apparaat voor onderhouds- en reinigingswerkzaamheden.

• Gebruik het apparaat alleen in een volledig droge omgeving en raak het apparaat niet aan met natte of vochtige lichaamsdelen.
• Gebruik het apparaat nooit met defecte of beschadigde componenten (bijv. behuizing, kabel, lamp, enz.).

GEVAAR

Verstikkingsgevaar!

Onjuist gebruik van dit product kan leiden tot verstikkingsgevaar, vooral bij kinderen. Houdt u strikt aan de volgende veiligheidsinformatie.

- Verpakkingsmateriaal (plastic zakken, elastiekjes, enz.) uit de buurt van kinderen houden! Er bestaat gevaar voor verstikking!

⚠ WAARSCHUWING

Gevaar voor verblinding!

Zorg ervoor dat mensen en dieren niet in het licht staren. Door de hoge verlichtingssterkte kunnen uw ogen verblind worden of kunnen na-beelden veroorzaken. Deze visuele beperking kan ongelukken veroorzaken.

⚠️ VOORZICHTIG

Verbrandingsgevaar!

Raak nooit delen van het apparaat aan tijdens het gebruik of totdat het voldoende is afgekoeld (ongeveer 45 min. na het uitschakelen)!

⚠️ VOORZICHTIG

Gevaar voor letsel!

Dit apparaat bevat componenten en/of accessoires die bij ondeskundig gebruik licht tot ernstig letsel kunnen veroorzaken. Lees daarom de onderstaande veiligheidsinstructies om lichamelijk letsel te voorkomen.

• Behandel flitsbuizen en lampen altijd met bijzondere zorg. Stukken glas kunnen ernstig of dodelijk letsel aan ogen en huid veroorzaken!
• Tijdens het gebruik van dit toestel worden regelmatig scherpe hulpmiddelen gebruikt. Bewaar dit toestel en alle toebehoren en hulpmiddelen dus op een voor kinderen ontoegankelijke plaats. Er bestaat GEVAAR VOOR VERWONDINGEN!

GEVAAR

Explosiegevaar!

Bij onjuist gebruik van dit product bestaat explosiegevaar. Houdt u strikt aan de volgende veiligheids-informatie om een explosie te voorkomen.

- Stel het apparaat niet bloot aan hoge temperaturen. Gebruik alleen de bijgeleverde adapter. Apparaat niet kortsluiten of in het vuur gooien! Door extreme hitte en onjuiste behandeling kunnen kortsluiting, brand en zelfs explosies ontstaan!

⚠️ VOORZICHTIG

Brandgevaar!

Bij onjuist gebruik van dit product bestaat brandgevaar. Volg de onderstaande veiligheidsinformatie strikt op om het ontstaan van brand te vermijden.

• Door de extreme warmteontwikkeling van sommige componenten tot 250° C is er kans op acuut brandgevaar. Zet het apparaat altijd goed op zijn plaats, zodat het niet kan omvallen. Zorg voor een veilige opslag.
• Houd kinderen en dieren uit de buurt van het apparaat! Zij kunnen het apparaat omverwerpen.
• Zorg ervoor dat niemand over de aansluitkabels van het apparaat kan struikelen. Het apparaat kan omver worden geworpen.
• Zet het apparaat nooit aan met de beschermkap nog op het apparaat.
• Dek de ventilatiesleuven of koelribben van het apparaat nooit af tijdens het gebruik of zolang het niet voldoende is afgekoeld!
• Houd brandbare materialen uit de buurt van het apparaat!
• Gebruik dit apparaat alleen met open softboxen om brandgevaar door warmteontwikkeling te voorkomen!

INSTRUCTIE

Gevaar voor materiële schade!

Bij onjuiste behandeling kan/kunnen het apparaat en/of de accessoires beschadigd raken. Gebruik het apparaat dus alleen in overeenstemming met de volgende veiligheidsinformatie.

• Demonteer het apparaat niet! Neem in geval van een defect contact op met uw vakhandelaar. Hij neemt contact op met het servicecenter en kan indien nodig het apparaat ter reparatie opsturen.
• Voer alle reinigings- en onderhoudswerkzaamheden aan het apparaat alleen uit zoals beschreven in de gebruiksaanwijzing.
• Stel het apparaat niet bloot aan hoge temperaturen en bescherm het tegen water en een hoge luchtvochtigheid.
• Stel het apparaat niet bloot aan schokken.
• Gebruik voor dit apparaat alleen accessoires en reserveonderdelen die voldoen aan de technische informatie.
• Raak nooit met blote handen flitsbuizen of lampen aan! Gebruik schone katoenen handschoenen of een schone doek bij het plaatsen of verwijderen.

5 Onderdelenoverzicht en leveringsomvang BR-S36B

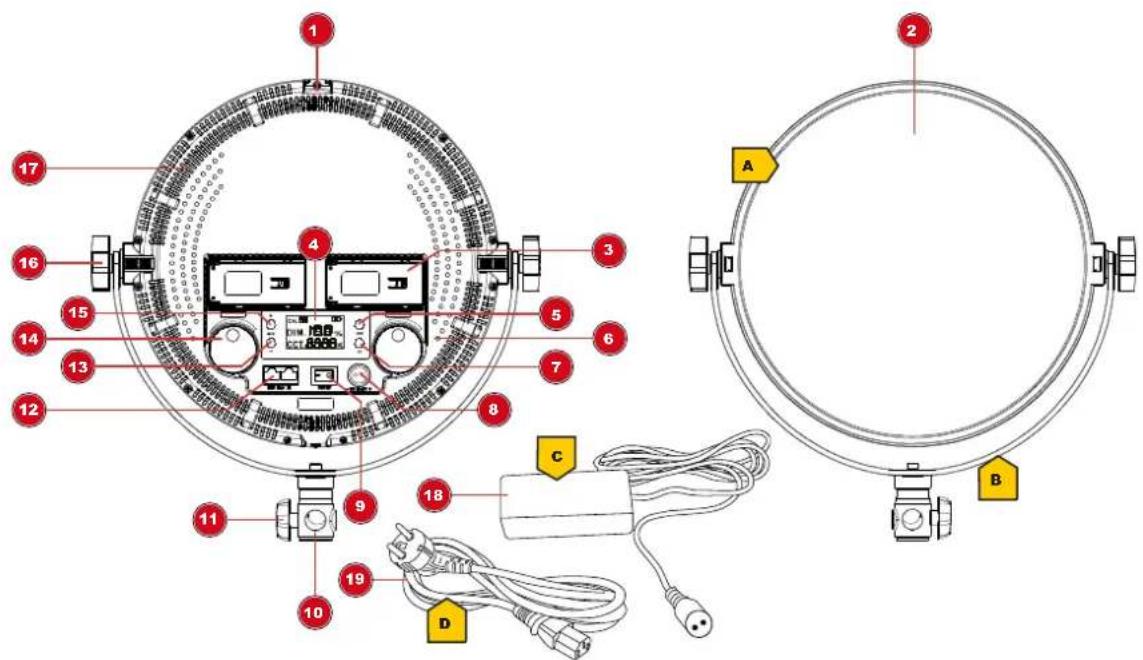

Afb. 1: Alle onderdelen van de LED lamp, model BR-S36B

1 Hot shoe aansluiting (voor gebruik als ca-meralamp)	2 LED-paneel
3 Batterijaansluiting (met geschikte batterij-en 1 voor mobiel gebruik) (optioneel)	4 LED-display
5 Besturingskeuzetoets (in-/uitschakelen van de DMX-bediening)	6 Helderheid instelknop (traploze helder-heidsaanpassing)
7 Kanaalselectie draaiknop (DMX-kanaalse-lectie)	8 Voedingsaansluiting
9 AAN/UIT-schakelaar (in-/uitschakelen van het apparaat)	10 Spigot statiefaansluiting
11 Vergrendelingsknop (Spigot statiefaanslui-ting)	12 Modulaire aansluiting voor DMX-aanslui-ting
13 OMLAAG-toets (waarde verlagen) 14 Kleurentemperatuurregelknop (traploze kleurtemperatuurregeling)
15 OMHOOG-toest (waarde verhogen) 16 Vergrendelingsknop (U-mount)
17 Ventilatieopeningen 18 Gelijkstroomadapter met 2-polige stekker
19 C13 voedingskabel met Eurostekker

^1 NP-F750/970 niet inbegrepen

Leveringsomvang:

LED lamp (A), U-beugel met Statiefaansluiting (B), voedingsadapter (C), voedingskabel (D)

6 Onderdelenoverzicht en leveringsomvang BR-S60B

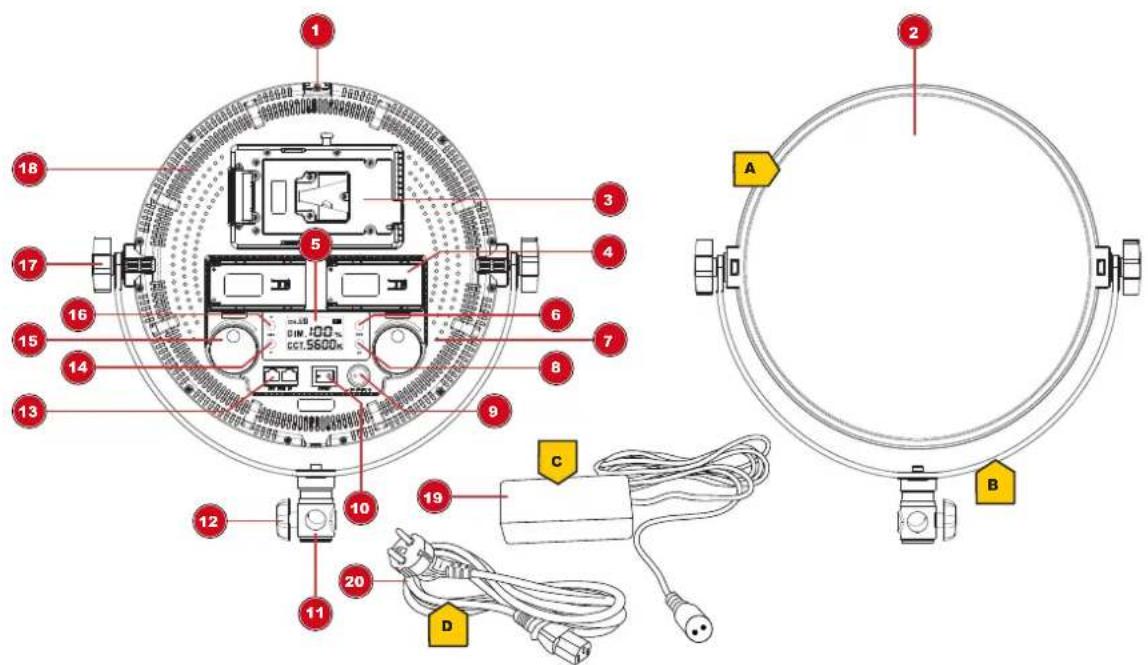

Afb. 2: Alle onderdelen van de LED-lamp, model BR-S60B

1 Hot shoe aansluiting (voor gebruik als ca-meralamp)	2 LED-paneel
3 V-lock battery socket (adding suitable bat-tery ^1 for mobile use) (optional)	4 Battery socket (adding suitable batteries for mobile use) (optional) ^2
5 LED-display 6 Besturingskeuzetoets (in-/uitschakelen van de DMX-bediening)
7 Helderheid draaiknop (traploze helder-heidsaanpassing)	8 Kanaalselectie draaiknop (DMX-kanaalse-lectie)
9 Voedingsaansluiting 10 AAN/UIT-schakelaar (in-/uitschakelen van het apparaat)
11 Spigot statiefaansluiting 12 Vergrendelingsknop (Spigot statiefaanslui-ting)
13 Modulaire aansluiting voor DMX-aanslui-ting	14 OMLAAG-toets (waarde verlagen)
15 Draaiknop voor kleurtemperatuur (traploze kleurtemperatuurinstelling)	16 OMHOOG-toest (waarde verhogen)
17 Vergrendelingsknop (U-mount) 18 Ventilatieopeningen
19 Gelijkstroomadapter met 2-polige stekker 20 C13 voedingskabel met Eurostekker

^1 V-lock batterij niet inbegrepen
^2 NP-F750/ batterij niet inbegrepen

Leveringsomvang:

LED lamp (A), U-beugel met Statiefaansluiting (B), voedingsadapter (C), voedingskabel (D)

7 Instellen van de stroomvoorziening (netvoeding)

WAARSCHUWING Het apparaat kan niet tegelijkertijd met de netadapter en de batterij worden gebruikt! Om spanningsschade te voorkomen, moet u altijd met slechts één van de twee mogelijke spanningsbronnen werken!

1. Steek de C13-koppeling van de voedingskabel in de C13-aansluiting.
2. Steek de DC-connector in de aansluiting van het apparaat.
3. Steek de Eurostekker van de voedingskabel in het stopcontact (230V maximale spanning).

VOORZICHTIG Let er bij het inschakelen van het apparaat op dat de AAN/UIT-schakelaar in de juiste positie voor de gewenste spanningsbron (netadapter of batterij) wordt gezet!

1. Zet de AAN/UIT-schakelaar in de stand 'II' om het apparaat op het lichtnet te bedienen en om het apparaat in te schakelen.
2. Zet de AAN/UIT-schakelaar in stand '0' om het apparaat uit te schakelen.

INSTRUCTIE!

8 Stroomvoorziening via batterij (optioneel)

WAARSCHUWING Het apparaat kan niet tegelijkertijd met de netadapter en de batterij worden gebruikt! Om spanningsschade te voorkomen, moet u altijd met slechts één van de twee mogelijke spanningsbronnen werken!

Als alternatief voor de voeding via de netspanning kan het apparaat ook worden gevoed door een batterij*.

INSTRUCTIE! Gebruik alleen het type batterij dat in deze handleiding wordt beschreven. Het gebruik van een ongeschikte of ongeautoriseerde batterij beschadigt het apparaat en maakt de garantie ongeldig.

1. Laad de oplaadbare batterij* volledig op.
2. Plaats de batterij in de batterijaansluiting aan de achterkant van de behuizing.

VOORZICHTIG Voordat u het apparaat inschakelt, moet u er zeker van zijn dat er slechts één spanningsbron (netadapter of batterij) wordt gebruikt!

1. Zet de AAN/UIT-omschakelingsschakelaar in stand 'l' om het apparaat op batterij te bedienen en het apparaat in te schakelen.
2. Zet de AAN/UIT-schakelaar in stand '0' om het apparaat uit te schakelen.

*Niet inbegrepen

9 Verlichtingsinstellingen

1. Draai aan de knop voor het instellen van de helderheid om de gewenste helderheid in te stellen.
   Alleen voor bicolor modellen:
2. Draai aan de knop voor de kleurtemperatuurregeling om de gewenste kleurtemperatuur in te stellen (3200 tot 5600 K, traploos).

10 Veranderen van de lichtbundel

1. Draai de vergrendelingsknoppen aan beide zijden van de U-mount voorzichtig los.
2. Verplaats het licht naar de gewenste hoek.
3. Draai de vergrendelingsknoppen weer met de hand vast.

GEVAAR! Laat het behuizing afkoelen voordat u het aanraakt! Het aanraken van hete onderdelen kan ernstige brandwonden veroorzaken.

WAARSCHUWING Houd de lamp vast wanneer de vergrendelingsknoppen zijn losgedraaid om schade aan het paneel te voorkomen!

11 Aansluiting met een verlichtingspaneel (DMX-RJ11) (optioneel)

Een of meer LED-lampen kunnen centraal worden aangestuurd wanneer ze worden aangesloten op een RJ11-compatibele verlichtingsconsole* via geschikte aansluitkabels*.

1. Steek de RJ11 modulaire stekker van de aansluitkabel* in de betreffende bus op de verlichtings-console* en in de bus van de LED-verlichting.
2. Druk op de bedieningsknop om de bediening via de DMX-verlichtingsconsole mogelijk te maken. Het DMX-functielampje gaat branden.

INSTRUCTIE! In de DMX-besturingsmodus kan de LED-verlichting alleen via de console worden aangestuurd.

1. Voor de handbediening of afstandsbediening* drukt u nogmaals op de keuzeknop van de bedie- ningsknop. Het 2.4G-functielichtje gaat branden.

*Niet inbegrepen

Model BR-S-36B(bicolor)		BR-S-60B(bicolor)
Stroomverbruik 36W 60W
Aantal LED's 360 600
Lichtstroom 3600 LM 6000 LM
Lampen LED, niet vervangbaar LED, niet vervangbaar
Kleurentemperatuur 3200K tot 5600K 3200K tot 5600K
Dimmer 10% tot 100% 10% tot 100%
Bedrijfsspanning DC 13 tot 19V voedingsadap-ter of optionele via 2 x NP-F750/970 lithium-batterij		DC 13 tot 19V voedingsadap-ter of optionele via 2 x NP-F750 lithiumbatterij of Sony V-lock lithiumbatterij
Gebruiksomstandigheden droog, 0°C tot +40°C droog, 0°C tot +40°C
Opslagcondities	droog en stofvrij, 0°C tot +40°C	droog en stofvrij, 0°C tot +40°C

INSTRUCTIE! De LED's die in dit apparaat worden gebruikt hebben een zeer lange levensduur en hoeven niet te worden vervangen. De LED's kunnen om technische redenen niet worden vervangen!

13 Verwijdering

Verwijder het verpakkingsmateriaal gesorteerd. Informatie over een juiste verwijdering van het afval is te verkrijgen bij het plaatselijke afvalverwerkingsbedrijf of de milieudienst.

Gooi elektronische apparaten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EG over elektrische en elektronische apparaten en de toepassing hiervan in nationale wetten moeten afgedankte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden afgevoerd.

14 EG-conformiteitsverklaring

CE Een "conformiteitsverklaring" in overeenstemming met de van toepassing zijnde richtlijnen en overeenkomstige normen is door Bresser GmbH afgegeven. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: http://archive.bresser.de/download/BRS/CE/CE_BRS-Series.pdf
