Type product	DVD Home Cinema Geluidssysteem
Merk	Panasonic
Model	SC-HT520
Afmetingen hoofdapparaat (B×H×D)	430 × 68 × 359,2 mm
Gewicht hoofdapparaat	3,2 kg
Stroomverbruik hoofdapparaat	25 W
Stroomverbruik subwoofer	220 W
Stroomverbruik stand-by	0,7 W
RMS uitgangsvermogen (totaal)	500 W (Dolby Digital)
Luidsprekerconfiguratie	5.1 kanalen (voor L/R, midden, surround L/R, subwoofer)
Voorluidsprekers	SB-FS520, 2-weg, 3 luidsprekers, impedantie 4 Ω
Middenluidspreker	SB-PC520, 1-weg, 1 luidspreker, impedantie 4 Ω
Surroundluidsprekers	SB-FS520, 2-weg, 2 luidsprekers, impedantie 4 Ω
Actieve subwoofer	SB-WA520, 1-weg, 1 luidspreker, 17 cm conus, impedantie 4 Ω
Disc-formaten	DVD-RAM, DVD-Audio, DVD-Video, DVD-R, CD, Video CD, SVCD, CD-R/RW, MP3, WMA, JPEG
Regiocode DVD	2
Tuner	FM/AM met 15 voorkeurzenders per band
Video-uitgangen	Video, S-Video, Component, SCART (RGB)
Audio-uitgangen	Hoofdtelefoon (3,5 mm stereo), luidsprekerterminals
Veiligheid	Laserklasse 1, netstekker als uitschakelaar
Onderhoud	Reinig discs met zachte doek; luidsprekers met droge doek

Veelgestelde vragen - SC-HT520 PANASONIC

Hoe kan ik de luidsprekers op de subwoofer aansluiten?

Sluit de luidsprekerkabels aan op de overeenkomstige aansluitingen op de subwoofer. Zorg dat u de positieve (koper) en negatieve (zilver) draden correct aansluit: + op + en - op -. Gebruik de meegeleverde stickers om de kabels te identificeren.

Waarom verschijnt 'NO DISC' op het display?

Er is geen disc geplaatst of de disc is verkeerd geplaatst. Open de lade, plaats een disc met het label naar boven en sluit de lade.

Mijn afstandsbediening werkt niet. Wat moet ik doen?

Controleer of de batterijen correct zijn geplaatst (AA) en of ze niet leeg zijn. Richt de afstandsbediening op de sensor op het hoofdapparaat en zorg dat er geen obstakels zijn. Vervang de batterijen indien nodig.

Hoe stel ik de radiozenders in?

Druk op INPUT SELECTOR om FM of AM te kiezen. Druk op TUNE MODE om MANUAL te selecteren. Houd MEMORY ingedrukt om automatisch te scannen en zenders op te slaan. U kunt ook handmatig afstemmen met TUNING toetsen.

Er is geen geluid uit de luidsprekers. Wat kan het probleem zijn?

Controleer of de luidsprekerkabels goed zijn aangesloten en of de impedantie overeenkomt. Zorg dat het volume niet is gedempt (MUTING) en dat de juiste ingangsbron is geselecteerd. Test met een andere bron.

Het beeld is vervormd of er is geen beeld. Hoe los ik dit op?

Controleer de video-aansluitingen (gebruik geen videorecorder tussen het apparaat en de tv). Zorg dat de tv op de juiste video-ingang staat. Pas de instelling 'TV Aspect' en 'Video Out' in het setup-menu aan.

Kan ik DVD-RW discs afspelen?

Nee, dit apparaat ondersteunt DVD-RW niet. Alleen DVD-R, DVD-RAM, DVD-Audio, DVD-Video, CD, Video CD, SVCD, CD-R/RW, MP3, WMA en JPEG discs worden ondersteund.

Het apparaat schakelt automatisch uit. Wat is de oorzaak?

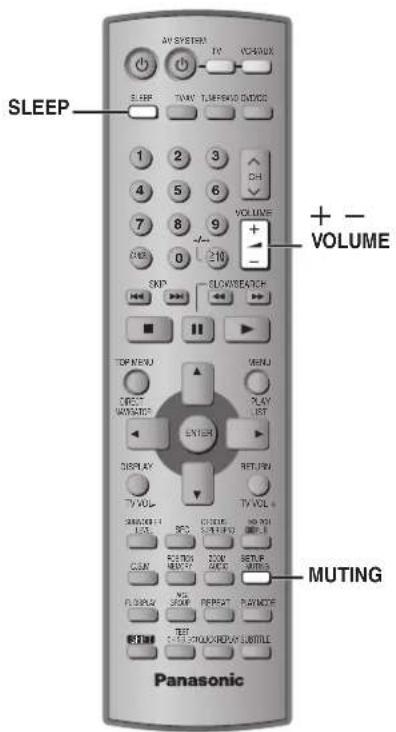

De SLEEP timer kan zijn ingeschakeld. Druk op SLEEP om de timer uit te schakelen. Ook kan het apparaat in stand-by gaan na een periode van inactiviteit; dit is normaal.

Hoe reinig ik de discs?

Veeg de disc voorzichtig schoon met een zachte, vochtige doek en droog hem daarna af. Gebruik geen oplosmiddelen, krassenbestendige sprays of gewone CD-reinigers. Voor DVD-RAM gebruikt u een speciale reiniger.

Wat betekent de foutmelding 'F61'?

Dit duidt op een probleem met de luidsprekeraansluiting. Controleer of de luidsprekerkabels correct en stevig zijn aangesloten. Schakel het apparaat uit en weer in. Als het probleem aanhoudt, neem contact op met uw dealer.

GEBRUIKSAANWIJZING SC-HT520 PANASONIC

DVD Huisbioscoop Geluidssysteem

Regiocode ondersteund door deze speler

Regiocodes zijn toegewezen aan DVD-spelers en DVD-Video discs overeenkomstig het gebied waar zij worden verkocht.

• De regiocode van dit apparaat is "2".
• U kunt DVD-Video discs weergeven die voorzien zijn van de code "2" of "ALL".

Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te bedienen of af te stellen. Bewaar deze gebruiksaanwijzing.

Hartelijk dank voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem.

HT870: verwijst naar functies die alleen op SC-HT870 beschikbaar zijn.

HT520: alleen SC-HT520.

• Deze gebruiksaanwijzing is van toepassing op de modellen SC-HT870 en SC-HT520.
• De afbeeldingen in deze gebruiksaanwijzing tonen SC-HT520, tenzij anders vermeld.
• De beschrijving in deze gebruiksaanwijzing betreft hoofdzakelijk bedieningen met de afstandsbediening, maar u kunt dezelfde bedieningen ook op het hoofdapparaat uitvoeren indien de bedieningstoetsen dezelfde zijn.

Systeem SC-HT870 SC-HT520
Hoofdapparaat SA-HT870 SA-HT520
Voorluidsprekers SB-PF921 SB-FS520
Middenluidspreker SB-PC920 SB-PC520
Surroundluidsprekers SB-PS921 SB-FS520
Actieve subwoofer SB-WA870 SB-WA520

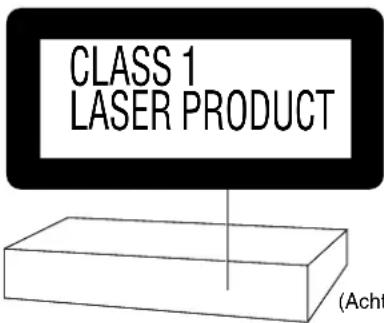

WAARSCHUWING!

IN DIT APPARAAT WORDT EEN LASER GEBRUIKT. HET GEBRUIK VAN REGELAARS EN HET MAKEN VAN AFSTELLINGEN OF BEDIENINGEN DIE NIET IN DEZE GEBRUIKSAANWIJZING BESCHREVEN ZIJN, KAN RESULTEREN IN BLOOTSTELLING AAN GEVAARLIJKE STRALING. MAAK HET APPARAAT NIET OPEN EN GA NIET ZELF REPAREREN. LAAT ONDERHOUD AAN ERKENDE VAKMENSEN OVER.

WAARSCHUWING:

TENEINDE HET GEVAAR VOOR BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN BLOOTGESTELD AAN REGEN, VOCHT, EN DRUPPELEND OF SPATTEND WATER, EN MOGEN ER GEEN VOORWERPEN MET WATER OF ANDERE VLOEISTOFFEN ERIN, ZOALS BLOEMENVAZEN, OP HET APPARAAT WORDEN GEZET.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.
• ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS.
• ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT.
• DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT.

De apparatuur dient dicht bij een stopcontact te worden geïnstalleerd en de netstekker dient zodanig te worden geplaatst dat hij gemakkelijk bereikbaar is in geval van problemen.

Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken.

(Binnenin het apparaat)

(Achterzijde van het apparaat)

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Accessoires

Controleer de bijgeleverde accessoires en streep aan.

□ 1 Afstandsbediening

HT870

(EUR7722X30)

HT520

(EUR7722X10)

□ 1 Batterijen voor de afstandsbediening

1 Videokabel

□ 1 Netsnoer

□ 1 AM-raamantenne

□ 1 FM-binnenantenne

Opmerking

Het bijgeleverde netsnoer is uitsluitend bestemd voor gebruik met dit apparaat. Gebruik het niet voor andere apparatuur.

□ 1 Systeemkabel

□ Luidsprekerkabels

HT870

1×4-m kabel

HT520

3×4-m kabels

2×10-m kabels

1 Vel stickers voor

luidsprekerkabels

4 Grote schroeven met

sluitringen

HT870

8 Kleine schroeven

HT870

Inhoudsopgave

Om te beginnen

Accessoires.... 3

Eenvoudige installatie

STAP 1 Ineenzetten van de voor- en surroundluidsprekers ....4

STAP 2 Plaatsing ....6

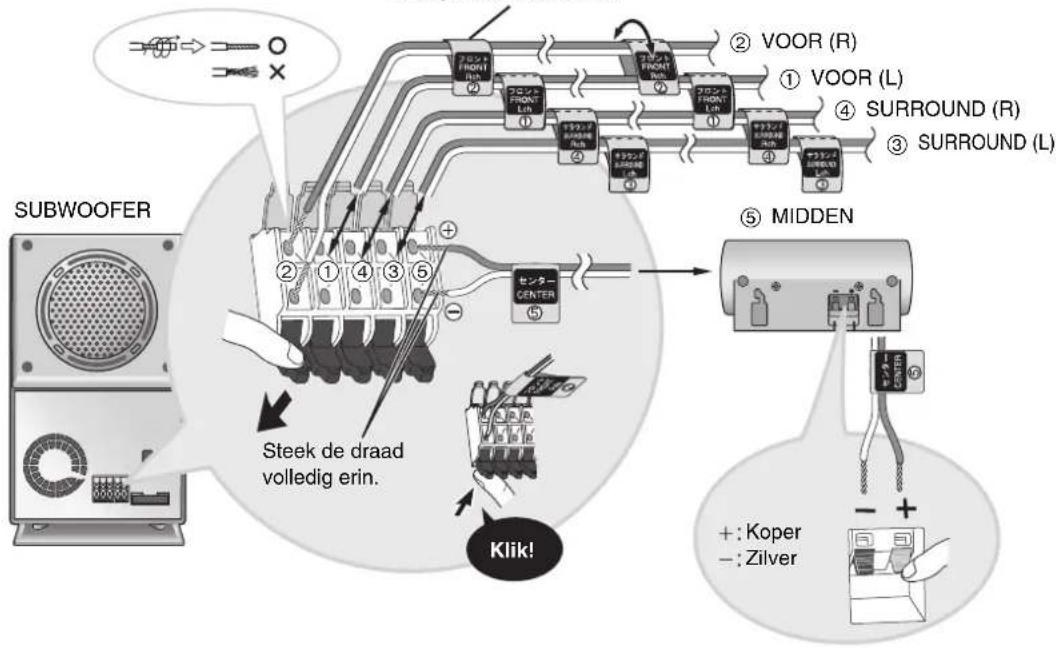

STAP 3 Luidsprekers aansluiten op de subwoofer....7

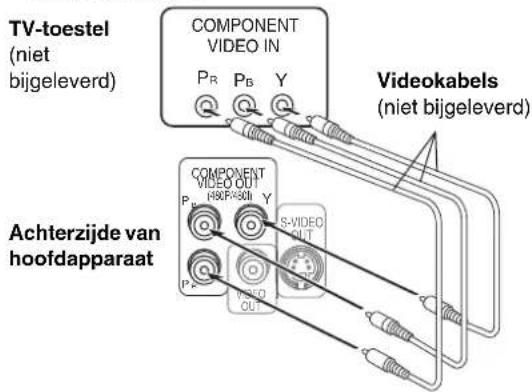

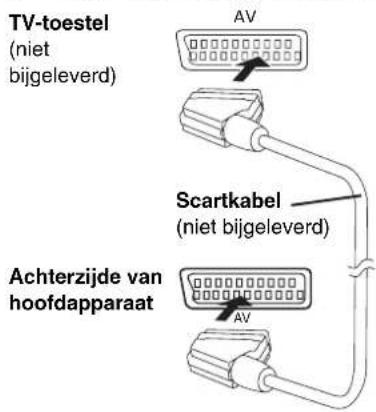

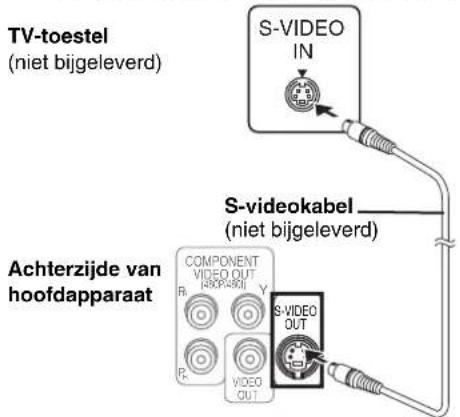

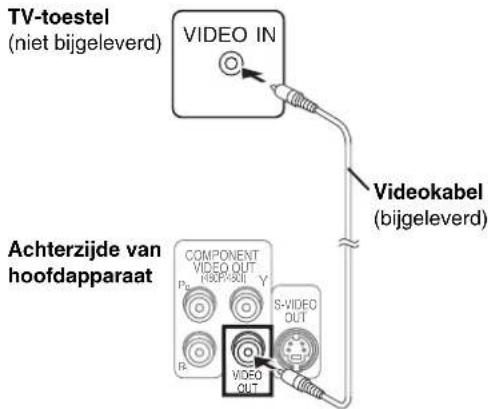

STAP 4 Videoaansluitingen ....8

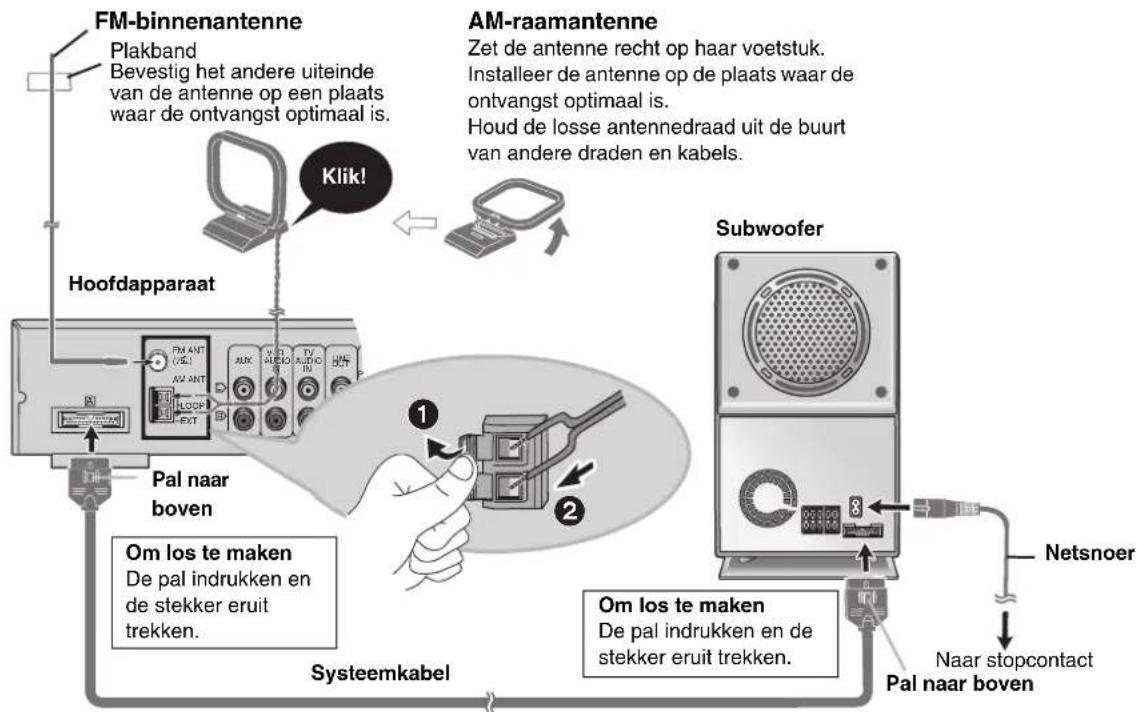

STAP 5 Radio en systeemaansluiting .....9

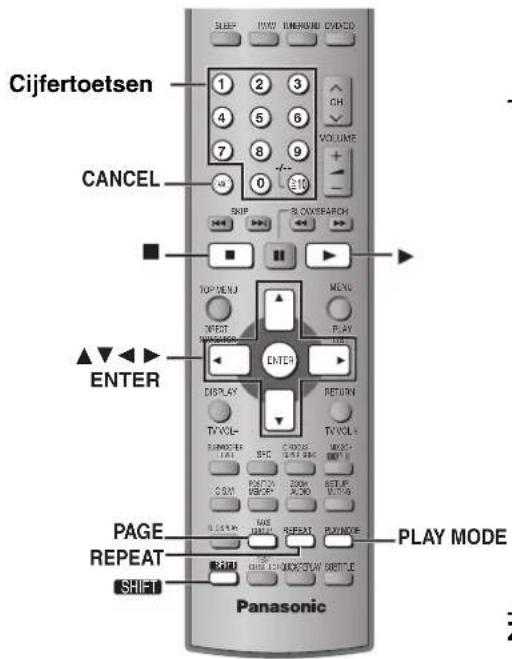

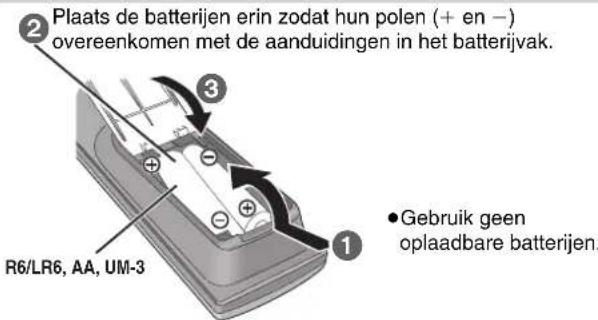

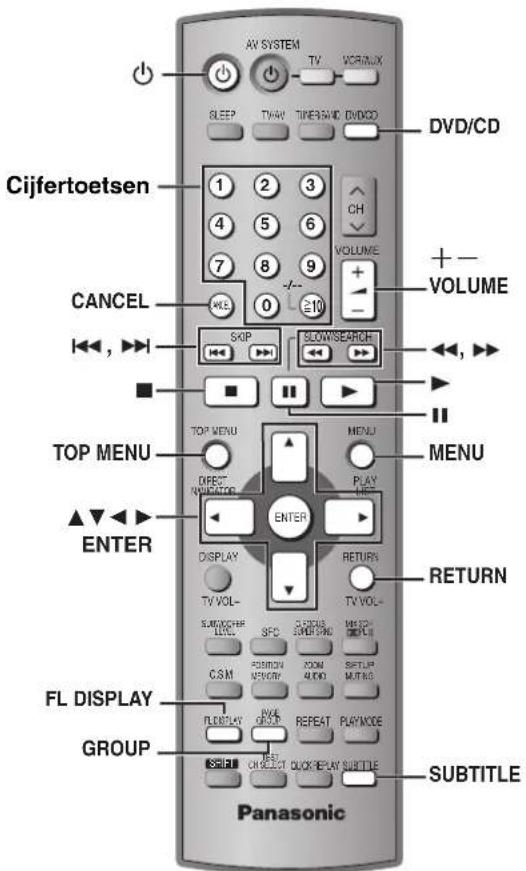

STAP 6 De afstandsbediening .....9

STAP 7 QUICK SETUP (Basisinstellingen) .....10

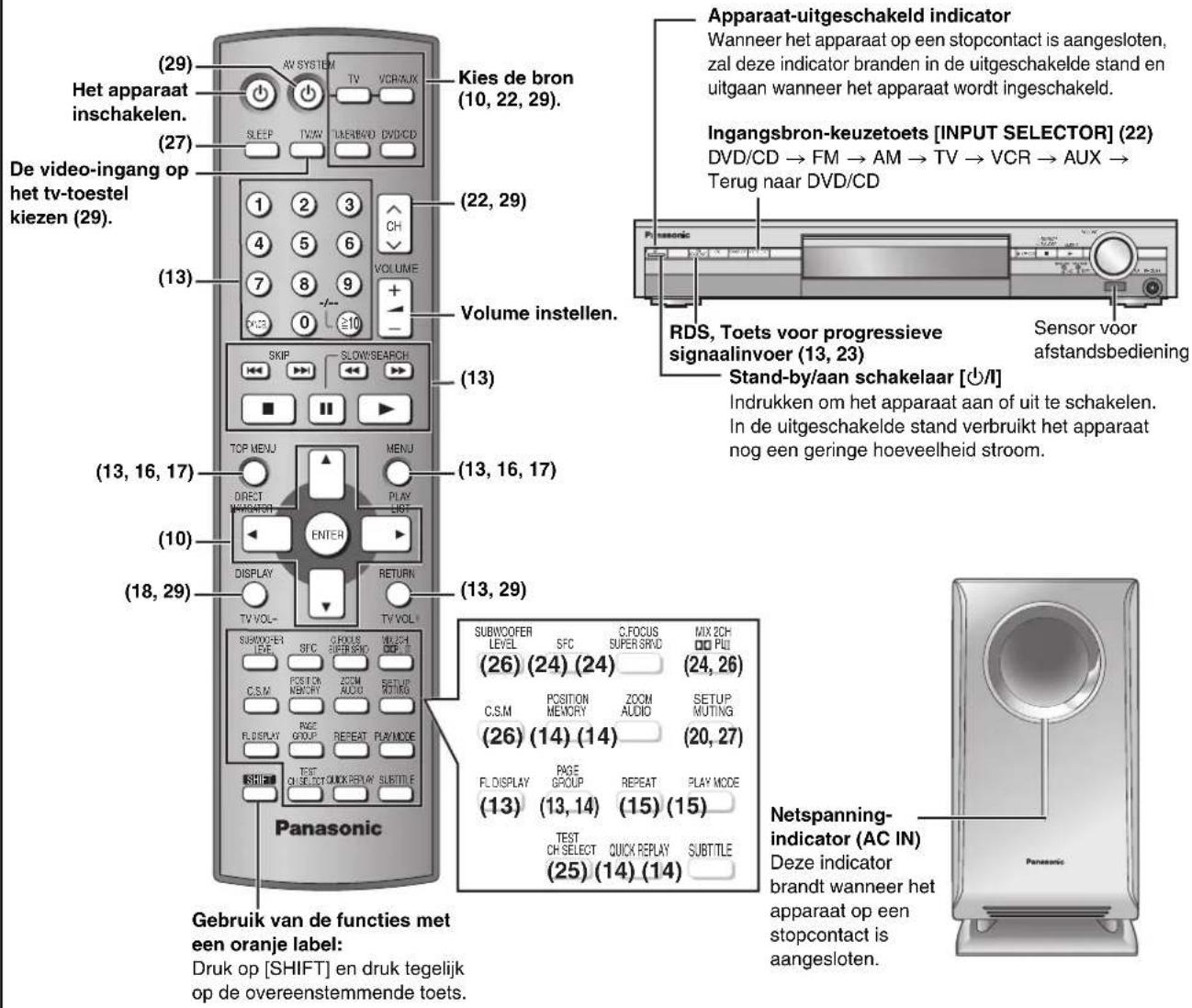

Overzicht van de bedieningsfuncties .... 10

Discs die dit apparaat kan weergeven 11

Hanteren van discs.... 11

Disc-bedieningen

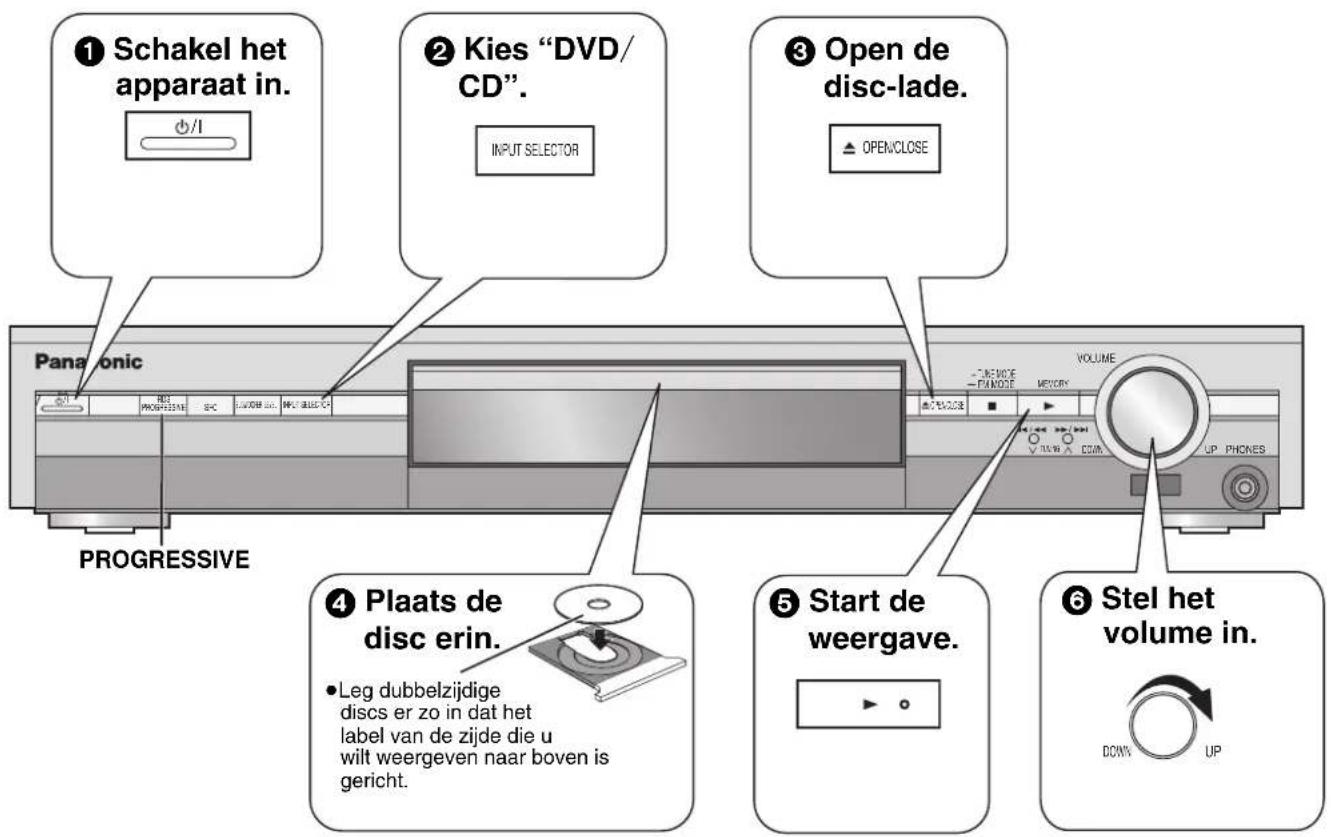

Basisweergave....12

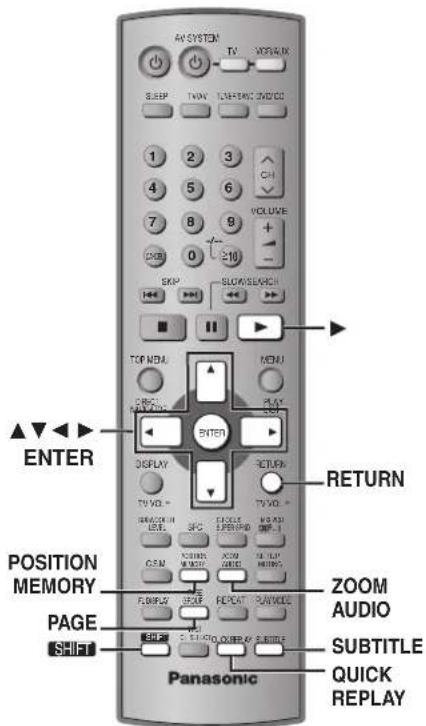

Handige functies. 14

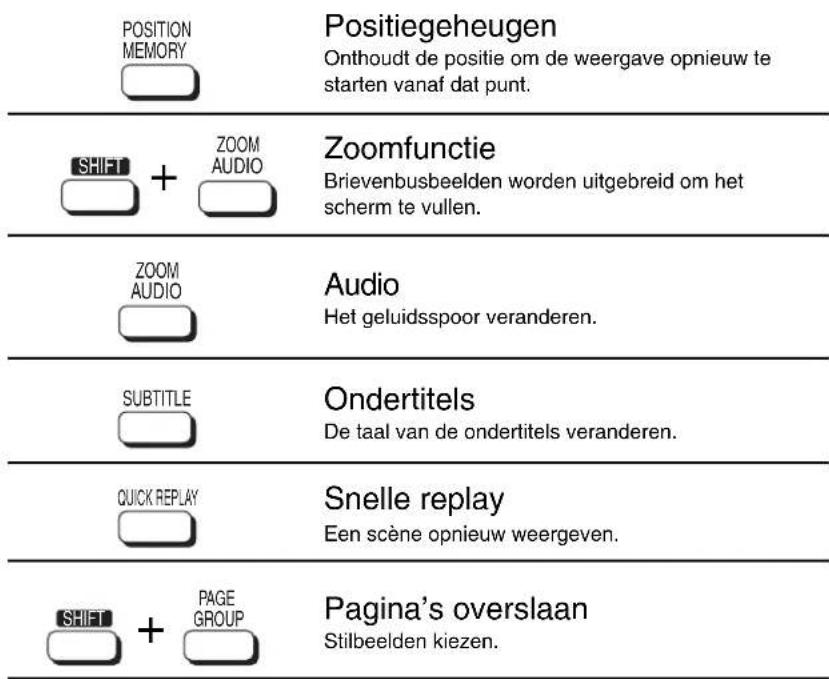

Positiegeheugen/Zoomfunctie/Audio/Ondertitels/Snelle replay/

Pagina's overslaan/Herhaalde weergave/

Alle-groepen, willekeurige en geprogrammeerde weergave

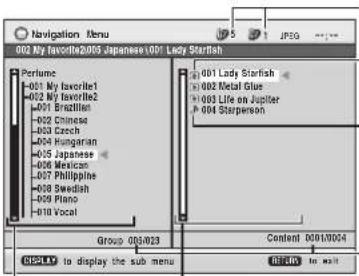

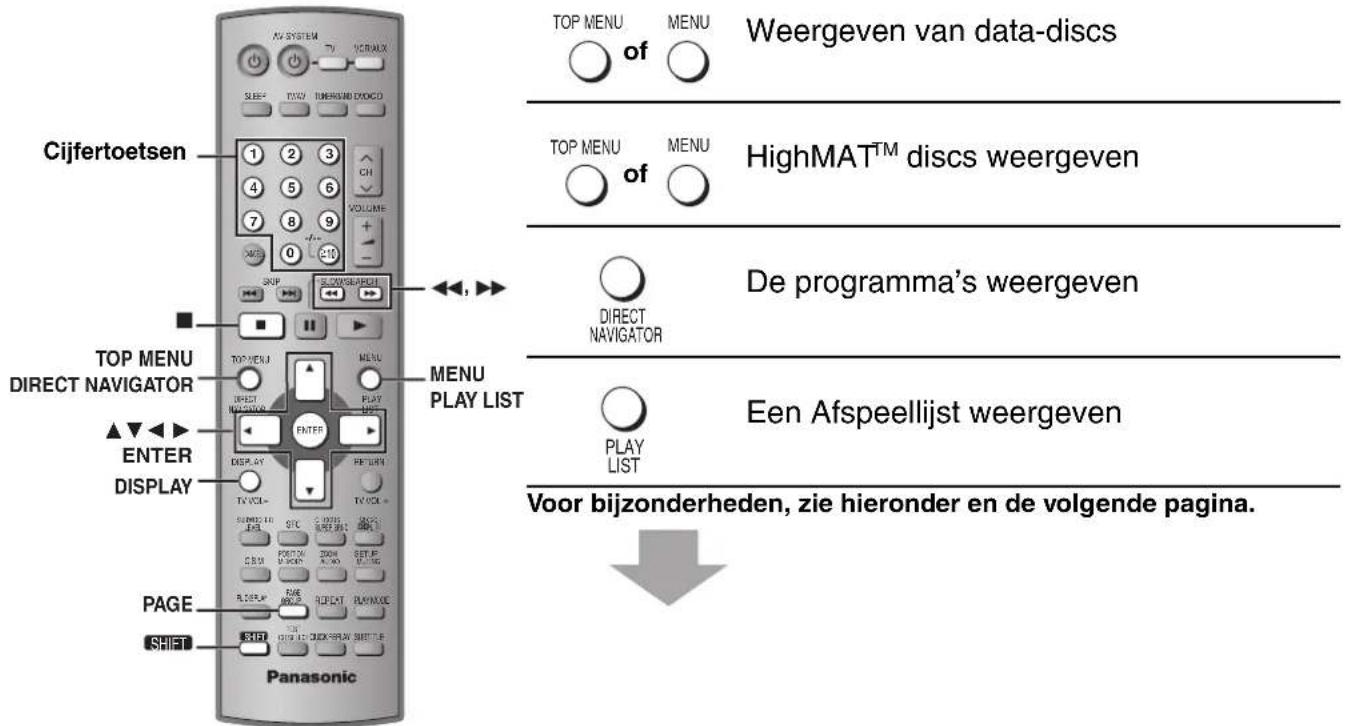

Gebruik van navigatiemenu's 16

Weergeven van data-discs/HighMAT™ discs weergeven/

De programma's weergeven/Een Afspeellijst weergeven

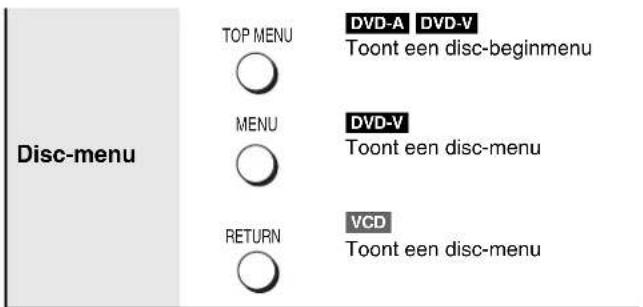

Gebruik van de in-beeld menu's 18

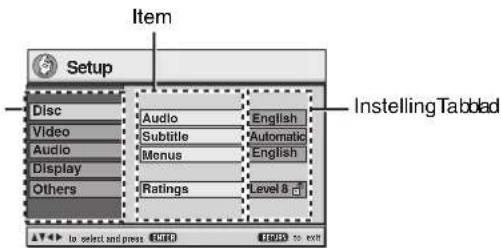

De speler-instellingen wijzigen 20

Overige bedieningen

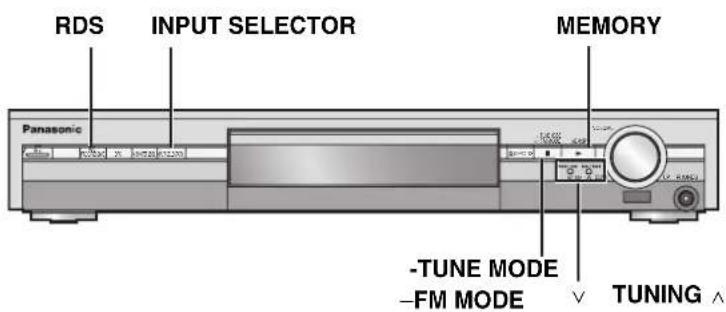

De radio 22

Automatisch voorprogrammeren/

Afstemmen op de voorkeurkanalen/Handmatig afstemmen/

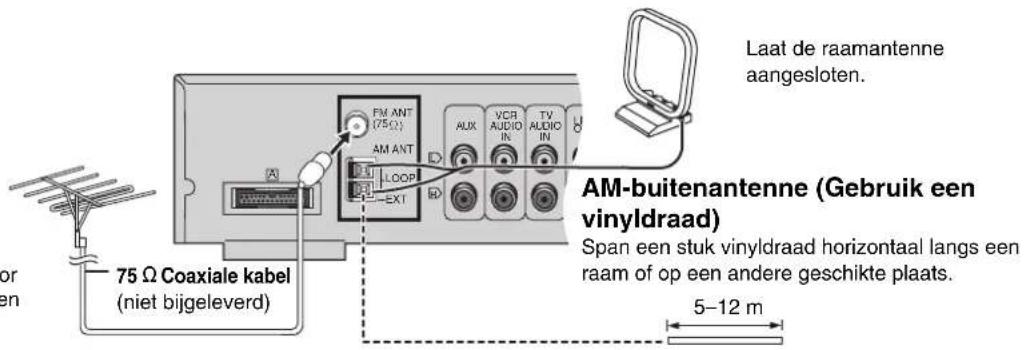

RDS uitzendingen/Optionele antennes aansluiten

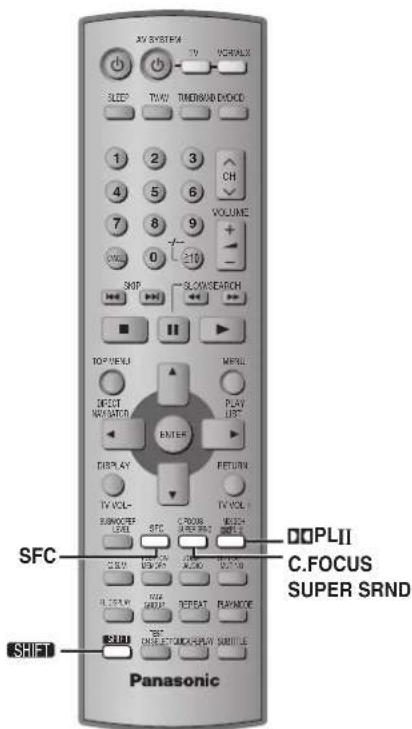

Geluidsveld en geluidskwaliteit. 24-26

Geluidsveldinstellingen/Super Surround/

Center Focus/Dolby Pro Logic II/

De uitgangsniveaus van de luidsprekers instellen/

Down-mixen/Subwooferniveau/Geluidsinstellingen opslaan

Overige functies 27

Timerfunctie voor automatisch uitschakelen/Volumedemping/

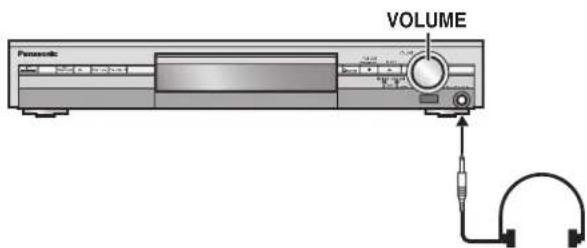

Gebruik van een hoofdtelefoon

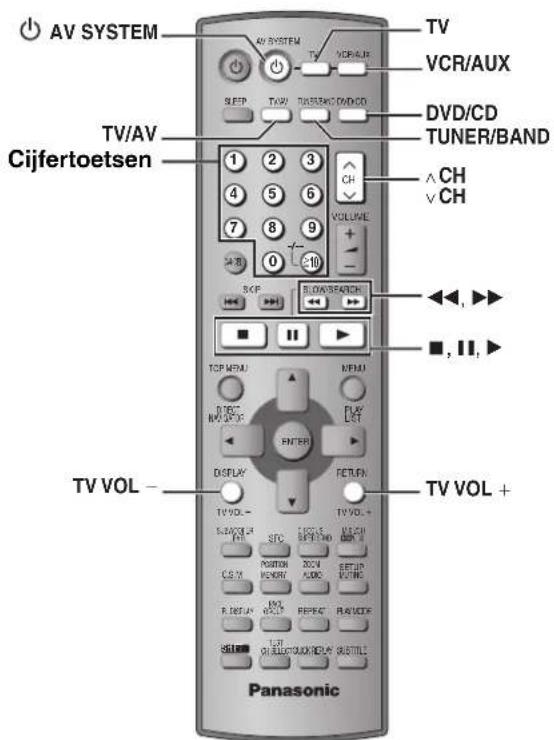

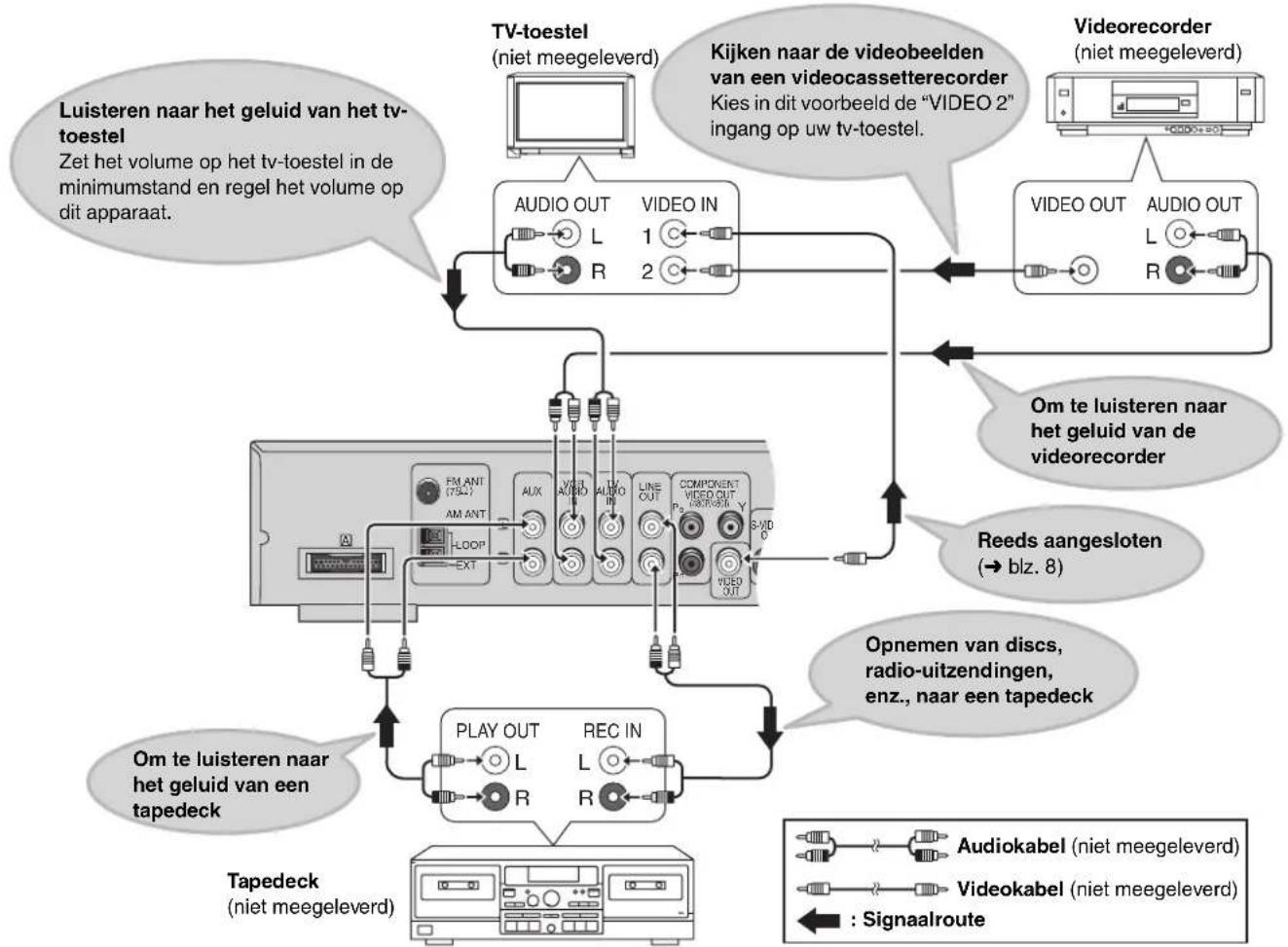

Andere apparatuur bedienen 28

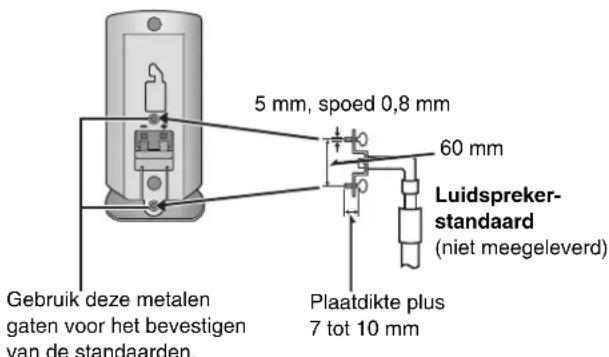

Andere mogelijkheden voor luidsprekeropstelling ... 30

Referentie

Veiligheidsmaatregelen 30

Onderhoud. 30

Verklarende Woordenlijst. 31

Gids voor het verhelpen van storingen 34

Eenvoudige installatie

STAP 1 HT870

Zorg dat u alle aangegeven onderdelen bij de hand hebt voordat u begint met het ineenzetten, installeren en aansluiten.

4 Voetstukken

4 Pijpen 4 Grøteoorluidsprekers

en 2 surround-

luidsprekers

schroeven met

sluitringen

4 Montageplaten

8 Kleine

schroeven

Ineenzetten van de voor- en surroundluidsprekers

Opmerking

De twee paar voor- en surroundluidsprekers, alsmede de twee paar pijpen, zijn verschillend.

- Controleer het label op de achterzijde van de luidspreker alvorens de pijp te bevestigen (→ blz. 6).

- De pijp met de kortste kabel is voor de voorluidspreker.

Voorbereiding

• Om beschadiging of krassen te voorkomen, plaats de onderdelen op een zachte doek om ze ineen te zetten.
• Gebruik een kruiskopschroevendraaier voor het vastdraaien van de schroeven.

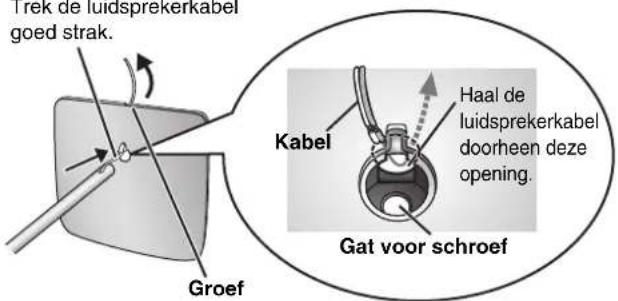

1 Bevestig de pijp aan het voetstuk.

① Haal de luidsprekerkabel doorheen de opening in het voetstuk.

Trek de luidsprekerkabel goed strak.

② Steek de pijp erin.

Trek zachtjes aan de luidsprekerkabel om de pijp erin te steken.

③ Bevestig de pijp aan het voetstuk.

Zorg dat de schroef goed vastgedraaid is.

De meegeleverde standaarden zijn speciaal ontworpen voor bevestiging aan de Panasonic SB-PF921 voorluidsprekers en SB-PS921 surroundluidsprekers. Gebruik deze uitsluitend zoals op deze bladzijde wordt beschreven.

2 Bevestig de standaard aan de voor- en surroundluidsprekers.

• De standaarden voor de linker en rechter luidsprekers zijn identiek.
• Het ineenzetten is gemakkelijker wanneer u de meegeleverde schuimkunststof gebruikt.
  ① Verwijder de schroef en scheid de montageplaat in twee delen.

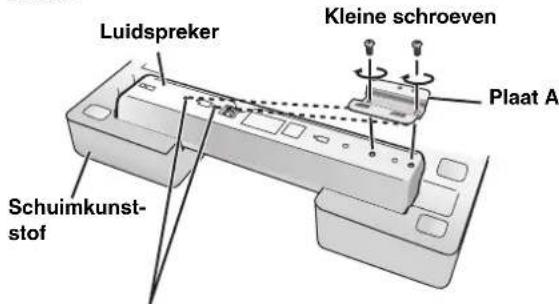

② Bevestig de plaat A aan de luidspreker.

Zorg dat de plaat A schoon recht gemonteerd wordt door de bovenste en onderste schroeven stap voor stap beurtelings aan te draaien.

U kunt de standaard ook aan de bovenachterzijde van de luidspreker bevestigen.

Het schema (→ blz. 5) toont de hoogte van de luidspreker wanneer de plaat A aan de bovenachterzijde of onderachterzijde van de luidspreker is bevestigd.

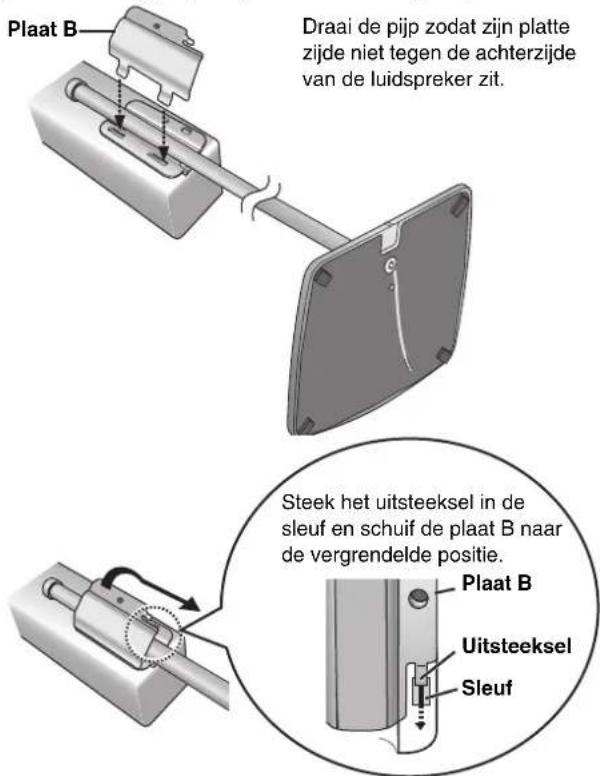

③ Plaats de pijp op de plaat A en bevestig de plaat B.

4 Zet de plaat vast met de schroef die in stap 1 werd verwijderd.

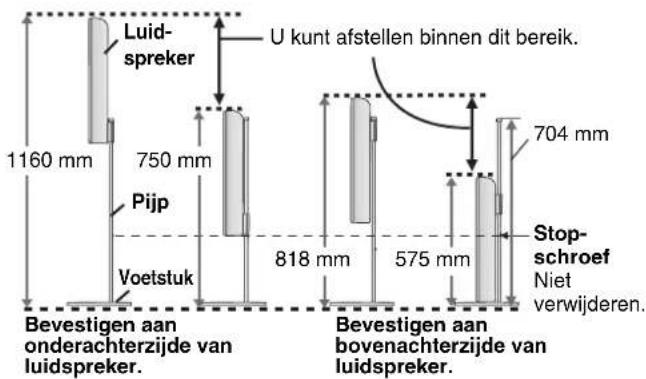

■ Hoogte van voor- en surroundluidsprekers (Schema van ineengezette luidsprekers)

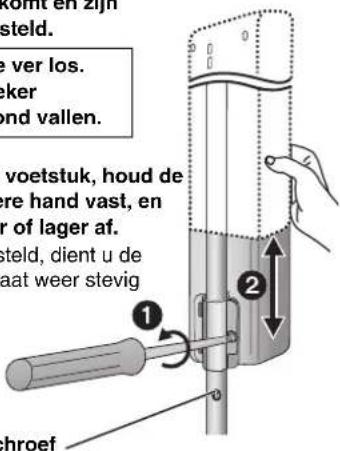

3 Stel de luidsprekerhoogte af.

- Controleer de schroeven die in de procedure op bladzijde 4 werden aangedraaid.

b.v. De standaard bevestigen aan de onderachterzijde

Draai de schroef van de montageplaat van de bevestigde luidspreker een beetje los zodat de luidspreker loskomt en zijn hoogte kan worden afgesteld.

Draai de schroef niet te ver los. Anders kan de luidspreker loskomen en op de grond vallen.

② Plaats een hand op het voetstuk, houd de luidspreker met uw andere hand vast, en stel de luidspreker hoger of lager af.

- Nadat de hoogte is afgesteld, dient u de schroef op de montageplaat weer stevig aan te draaien.

Kruiskopschroevendraaier

Stopschroef

Deze schroef voorkomt dat de montageplaat beneden dit punt kan bewegen of verschuiven.

Voor uw informatie

U krijgt een goede akoestiek door de hoogte van de luidspreker aan te passen aan die van het tv-toestel zodat de middenposities van beide ongeveer op gelijke hoogte zijn.

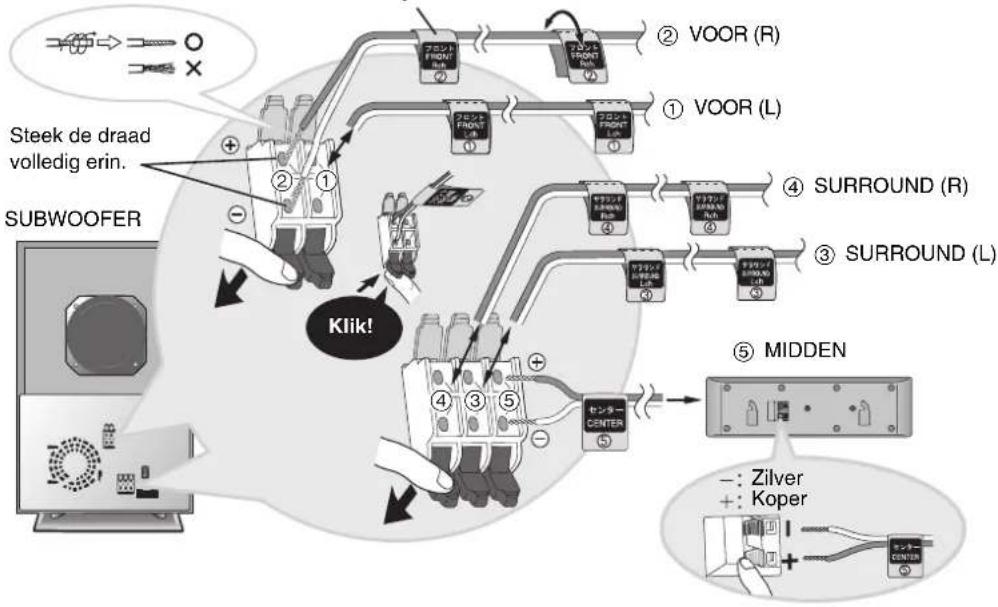

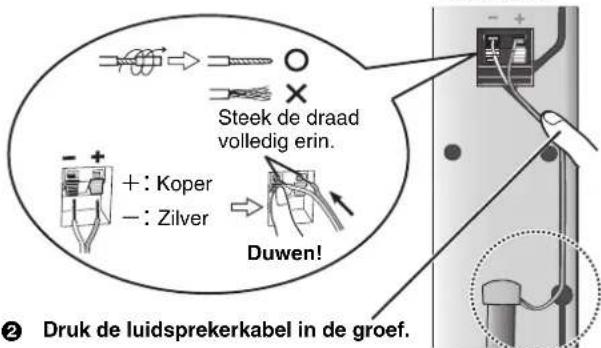

4 Sluit de luidsprekerkabels aan.

① Draai de vinyluiteinden van de luidsprekerkabels ineen en trek deze eraf. Achterpaneel var luidspreker

② Druk de luidsprekerkabel in de groef.

Als er overtollige luidsprekerkabel is, verwijder dan het rubberkapje op de bovenkant van de pijp en haal de luidsprekerkabel vanaf de opening erdoor terwijl u hem vanaf de onderzijde van het voetstuk naar buiten trekt.

5 Bevestig de luidsprekerkabel aan het voetstuk.

① Druk op de luidsprekerkabel en steek hem tussen de haken. ② Pas de luidsprekerkabel zo ver mogelijk in de groef in het voetstuk. Kabel Achterzijde van voetstuk

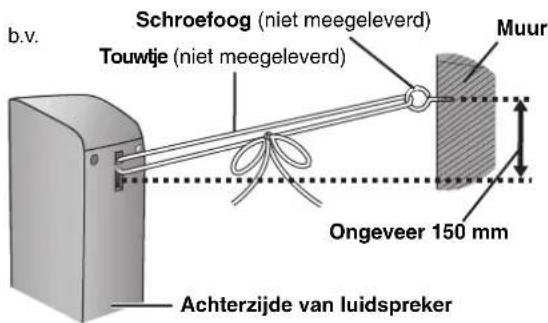

■ Om omvallen van de luidsprekers te voorkomen (Voor- en surroundluidsprekers)

Voorbereiding

Bevestig schroefogen (niet meegeleverd) om de luidsprekers aan een muur te bevestigen (→ schema rechts).

• U dient de schroefogen te kopen die geschikt zijn voor de muren en pilaren waaraan u de schroefogen wilt bevestigen.
• Raadpleeg een bevoegde ondernemer betreffende de geschikle procedure voor bevestiging aan een betonnen muur of aan een oppervlak dat mogelijk niet sterk genoeg is. Slechte bevestiging kan beschadiging van de muur of luidsprekers veroorzaken.
  Haal het touwtje (niet meegeleverd) door de sleuf op de achterzijde van de luidspreker om te voorkomen dat hij kan omvallen.
  ② Haal het touwtje door het schroefoog en bind het stevig vast.

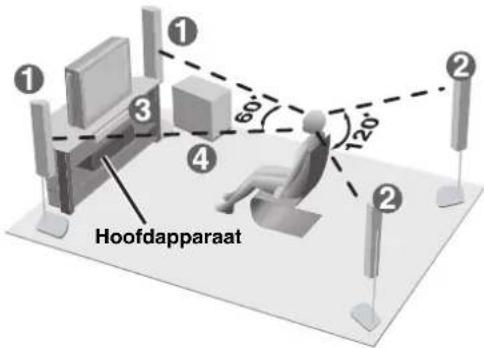

STAP2 Plaatsing

De plaatsing van de luidsprekers kan een nadelige invloed hebben op de basweergave en het geluidsveld. Let op de volgende punten.

• Plaats de luidsprekers op een horizontale en stevige ondergrond.
• Wanneer de luidsprekers te dicht bij vloeren, muren of hoeken zijn geplaatst, kan de basweergave te krachtig zijn. Hang een dik gordijn voor muren en ramen.
• Plaats de voor-, midden- en surroundluidsprekers op ongeveer gelijke afstand van de luisterplaats. De hoeken op de schema's zijn bij benadering opgegeven.
• Zie bladzijde 30 voor andere mogelijkheden van luidsprekerinstallatie.

HT870

HT520

1
VOOR
(L, R)

2
SURROUND
(L, R)

3
MIDDEN

4
SUBWOOFER

1
VOOR
(L, R)

2
SURROUND
(L, R)

3
MIDDEN

4
SUBWOOFER

- De linker en rechter luidsprekers zijn dezelfde voor zowel de voor- als surroundluidsprekers.

- De linker en rechter voorluidsprekers en surroundluidsprekers zijn allemaal identiek.

Gebruik nooit een voorluidspreker als een surroundluidspreke, of omgekeerd. Controleer het soort luidspreker aan de hand van het label op de achterzijde van elke luidspreker.

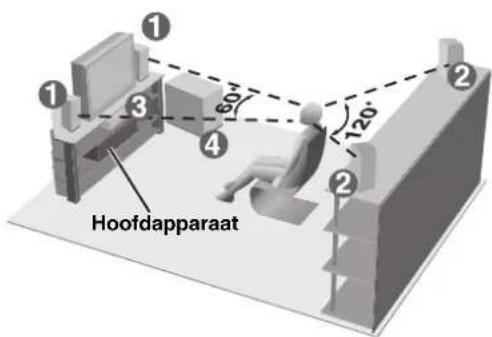

Voorbeeld van installatie

Voorbeeld van installatie

- Gebruik alleen de meegeleverde luidsprekers

Het gebruik van andere luidsprekers kan het apparaat beschadigen en zal een nadelige invloed hebben op de geluidskwaliteit.
- Installeer de luidsprekers op een effen vlak om omvallen te voorkomen. Neem de nodige voorzorgsmaatregelen om omvallen van de luidsprekers te voorkomen indien u deze niet op een effen vlak kunt installeren.

Hoofdapparaat

Opmerking

Laat tenminste 10 mm vrij tussen de luidsprekers en het systeem voor een goede ventilatie.

Middenluidspreker

• Als de middenluidspreker vlak op het tv-toestel is geplaatst, kan de trilling van de middenluidspreker beeldstoring veroorzaken. Installeer de middenluidspreker op een rack of plank.
• Plaats de luidsprekers niet vlak op het tv-toestel, omdat er anders gevaar is dat ze eraf vallen.

Subwoofer

Installeer deze rechts of links van het tv-toestel op de vloer of op een stevige plank om luidsprekertrilling te voorkomen. Laat 10 cm vrij aan de achterzijde voor ventilatie.

Let op

Pak de luidsprekers bij de zijkanten vast. Druk uitoefenen op de grille aan de voorkant kan de luidspreker beschadigen.

b.v. HT520

Opmerkingen over het gebruik van de luidsprekers

• De luidsprekers kunnen beschadigd raken en zullen minder lang meegaan indien u voor langere tijd geluid met hoge uitgangsniveaus weergeeft.
• Voorkom beschadiging door het volume in de volgende gevallen te verlagen.
• Wanneer het geluid vervormd is.
• Wanneer fluittonen van een platenspeler, ruis van FM-uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument via de luidsprekers worden weergegeven.
• Voordat u de geluidskwaliteit afstelt.
• Voordat u het systeem in- of uitschakelt.
• Wanneer het geluid vervormd is.
• Wanneer fluittonen van een platenspeler, ruis van FM- uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument via de luidsprekers worden weergegeven.
• Voordat u de geluidskwaliteit afstelt.
• Voordat u het systeem in- of uitschakelt.
• Wanneer het geluid vervormd is.
• Wanneer fluittonen van een platenspeler, ruis van FM- uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument via de luidsprekers worden weergegeven.
• Voordat u de geluidskwaliteit afstelt.
• Voordat u het systeem in- of uitschakelt.
• Wanneer het geluid vervormd is.
• Wanneer fluittonen van een platenspeler, ruis van FM- uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument via de luidsprekers worden weergegeven.
• Voordat u de geluidskwaliteit afstelt.
• Voordat u het systeem in- of uitschakelt.
• Wanneer het geluid vervormd is.
• Wanneer fluittonen van een platenspeler, ruis van FM- uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument via de luidsprekers worden weergegeven.
• Voordat u de geluidskwaliteit afstelt.
• Voordat u het systeem in- of uitschakelt.

Als de kleurenweergave op uw tv-toestel niet goed is

De meegeleverde luidsprekers zijn ontworpen voor gebruik dicht bij een tv-toestel. Afhankelijk van het type tv-toestel en de plaatsing van de luidsprekers kan er echter soms beeldstoring zijn.

Als er storing is, dient u het tv-toestel ongeveer 30 minuten lang uit te schakelen.

Normaal wordt het probleem gecorrigeerd door de demagnetiseerfunctie van het tv-toestel. Indien de storing blijft bestaan, moet u de luidsprekers verder van het tv-toestel vandaan plaatsen.

Waarschuwing

• Gebruik het hoofdapparaat en de meegeleverde luidsprekers uitsluitend volgens de hier beschreven instructies. Zoniet, dan bestaat er gevaar voor beschadiging van de versterker en/of luidsprekers, alsmede brandgevaar. Raadpleeg een bevoegde onderhoudsmonteur indien er zich beschadiging heeft voorgedaan of wanneer u een plotselinge verslechtering in prestaties opmerkt.
• Probeer niet om deze luidsprekers aan een muur te bevestigen op een andere manier dan in deze gebruiksaanwijzing is beschreven.

STAP3 Luidsprekers aansluiten op de subwoofer

Bevestig de stickers op de luidsprekerkabels om het aansluiten ervan gemakkelijker te maken.

Opmerking

• Sluit de positieve (+) en negatieve (−) luidsprekerdraden nooit kort.
• Sluit alleen positieve draden (koper) aan op de positieve (+) aansluitingen, en alleen negatieve draden (zilver) op de negatieve (−) aansluitingen. Verkeerde aansluiting kan leiden tot beschadiging van de luidsprekers.

HT870

Luidsprekerkabel

- 4-m kabel: Voor middenluidspreker

Vel stickers voor luidsprekerkabels

Luidsprekerkabelsticker

HT520

5 Luidsprekerkabels

- 3×4-m kabels: Voor voorluidsprekers en middenluidspreker

- 2×10-m kabels: Voor surroundluidsprekers

Vel stickers voor

luidsprekerkabels

Luidsprekerkabelsticker

STAP4

Videoaansluitingen

• Verbind dit apparaat niet via een videorecorder.
  Als u dit doet, kan de beeldweergave abnormaal zijn ten gevolge van de kopieerbeveiliging.
• Schakel het tv-toestel uit alvorens met het aansluiten te beginnen, en raadpleeg ook de gebruiksaanwijzing van het tv-toestel.

■ TV-toestel met een VIDEO IN aansluiting

■ TV-toestel met een S-VIDEO IN aansluiting

Videokabel

■ TV-toestel met COMPONENT VIDEO IN aansluitingen

■ TV-toestel met een SCART-aansluiting

S-VIDEO OUT aansluiting

De S-VIDEO OUT aansluiting biedt een levendiger beeld dan de VIDEO OUT aansluiting omdat de chrominantie- (C) en luminantiesignalen (Y) worden gescheiden. (De werkelijke resultaten hangen af van het tv-toestel.)

COMPONENT VIDEO OUT aansluitingen

Deze aansluitingen kunnen worden gebruikt voor interlace of progressieve signaaluitvoer en bieden een zuiverder beeld dan de S-VIDEO OUT aansluiting. Bij gebruik van deze aansluitingen worden de kleurverschilsignalen (P B /P R ) en het luminantiesignaal (Y) afzonderlijk uitgevoerd om een hoogwaardige kleurenweergave te krijgen.

• De beschrijving van de component-video ingangsaansluitingen hangt af van het tv-toestel of de monitor (b.v. Y/P B /P R , Y/B-Y/R-Y, Y/C B /C R ). Sluit aan op de aansluitingen van dezelfde kleur.
• Als u deze aansluiting gebruikt, kies dan "Video/Y PB PR" of "S-Video/Y PB PR" in QUICK SETUP (→ blz. 10).

SCART (AV) aansluiting

Om de beeldkwaliteit te verbeteren kunt u de videosignaaluitvoer vanaf de SCART (AV) aansluiting veranderen van "Video" naar "S-Video" of "RGB" om deze aan te passen aan het type tv-toestel dat u gebruikt. Kies "S-Video/ Y PB PR" of "RGB/No Output" in QUICK SETUP (→ blz. 10).

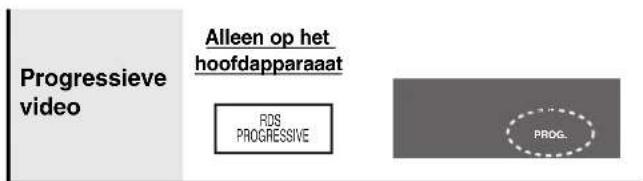

Genieten van progressieve video

• Sluit aan op de component video-ingangsaansluiting op een 480P-compatibel tv-toestel. (Als u aansluit op een niet-compatibel tv-toestel, zal de video niet juist worden weergegeven.)
• Wanneer u NTSC-discs wilt weergeven, dient u de videouitgang in te stellen op "480P" (→ blz. 19) of druk op [PROGRESSIVE] op het hoofdapparaat zodat "PROG." op het display verschijnt.

Alle Panasonic tv-toestellen met 480P ingangsaansluitingen zijn compatibel. Raadpleeg de fabrikant als u een tv-toestel van een ander merk gebruikt.

Opmerking

Zelfs wanneer "PROG." op het display wordt getoond, zal de signaaluitvoer vanaf dit apparaat interlace zijn indien dit apparaat via de VIDEO OUT, S-VIDEO OUT of SCART (AV) aansluiting met het tv-toestel is verbonden of indien een PAL-disc wordt weergegeven.

STAP5 Radio en systeemaansluiting

Systeemkabel AM-raamantenne FM-binnenantenne Netsnoer

• Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn voltooid.
  -Optionele antennes aansluiten ( blz. 23).

Energie besparen

Ook wanneer het hoofdapparaat is uitgeschakeld, verbruikt het nog een kleine hoeveelheid stroom (ongeveer 0,7 W). Wanneer u het apparaat voor langere tijd niet gaat gebruiken, kunt u energie besparen door de stekker van het netsnoer uit het stopcontact te halen. Wanneer u het apparaat later weer aansluit, zult u sommige items opnieuw in het geheugen moeten opslaan.

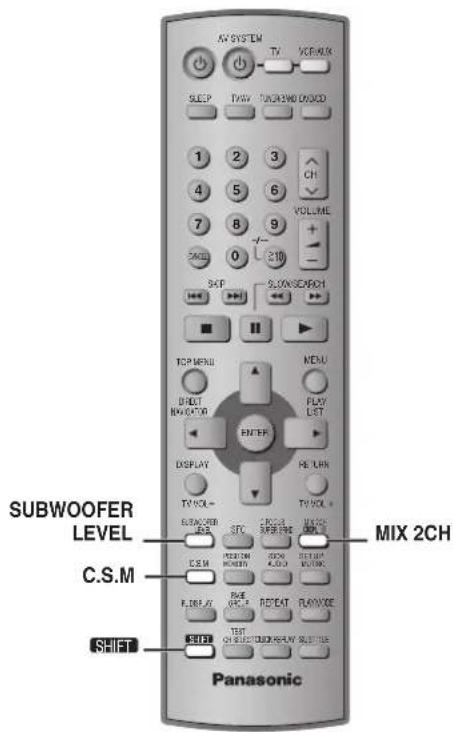

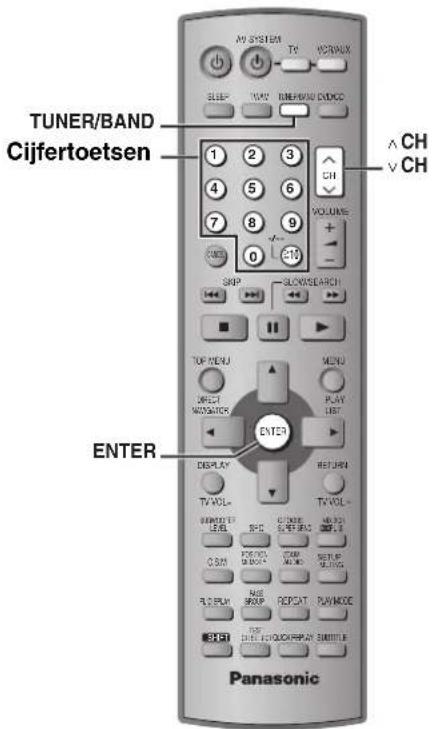

STAP6 De afstandsbediening

Afstandsbediening

Batterijen

Draag bij tot het behoud van het milieu.

- Lege en oplaadbare batterijen mogen niet bij het huisvuil worden geplaatst.

Dit mag u niet doen;

• oude en nieuwe batterijen door elkaar gebruiken.
• batterijen van een verschillend type door elkaar gebruiken.
• de batterijen verhitten of in vuur gooien.
• de batterijen uit elkaar nemen of kortsluiten.
  •proberen om alkaline- of mangaanbatterijen opnieuw op te laden.
• batterijen gebruiken waarvan de ommanteling is afgepeld. Verkeerd gebruik van de batterijen kan lekkage van elektrolyt veroorzaken. De onderdelen waarmee elektrolyt in contact komt kunnen beschadigd raken en zelfs brand kan worden veroorzaakt.

Haal de batterijen eruit indien u de afstandsbediening voor langere tijd niet gaat gebruiken. Bewaar de batterijen op een koele en donkere plaats.

Gebruik

Vermijd obstakels en richt de afstandsbediening, binnen een afstand van maximaal 7 m, recht op de sensor van het apparaat (→ blz. 10).

STAP 7

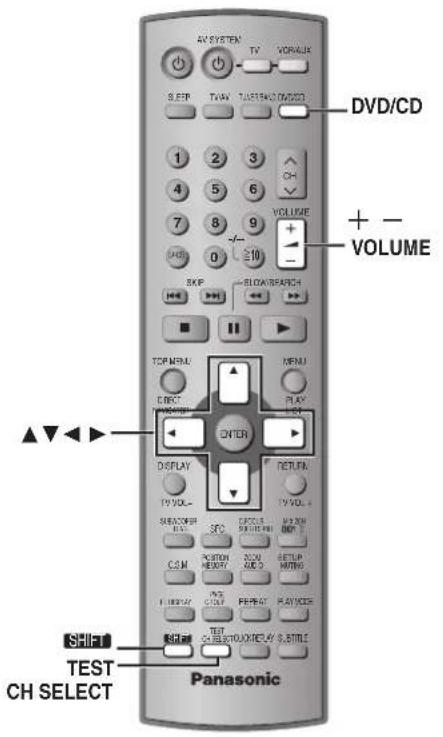

QUICK SETUP (Basisinstellingen)

Het QUICK SETUP scherm helpt u bij het maken van de nodige instellingen.

Schakel het tv-toestel in en kies op het tv-toestel de video-ingang waarop dit apparaat is aangesloten.

1

Schakel het apparaat in.

2

Kies "DVD/CD".

3

Het QUICK SETUP scherm verschijnt.

4

Volg de aanwijzingen op het scherm om de instellingen te maken.

Indrukken om QUICK SETUP te voltooien.

5

Indrukken om het scherm te sluiten.

Om deze instellingen later opnieuw te wijzigen

Kies "QUICK SETUP" in het tabblad "Others" (→ blz. 21).

Overzicht van de bedieningsfuncties

Zie de tussen haakjes aangegeven verwijzingsbladzijden.

Disc Logo		Indicatie gebruikt in deze gebruiksaan-wijzing	Opmerkingen
DVD-RAM		RAM	Opgenomen met Versie 1.1 van het Video Recording Format (een universele video-opnamestandaard).	●Opgenomen met DVD-videorecorders, DVD-videocamera's, personalcomputers, enz.●Verwijder TYPE 2en TYPE 4 discs uithun beschermhoes voordat u ze gebruikt.
		JPEG	Opgenomen met de DCF (Design rule for Camera File system) standaard.	●Opgenomen met Panasonic DVD-Video recorders.●Om JPEG-bestanden weer te geven, kies “Play as Data Disc” in Other Menu(→ blz. 19).
DVD-Audio		DVD-A —
		DVD-V	Sommige DVD-Audio discs bevatten DVD-Video inhoud. Om DVD-Video inhoud weer te geven, kies “Play as DVD-Video” in Other Menu (→ blz. 19)
DVD-Video		DVD-V	—
DVD-R			Panasonic DVD-R discs, die werden opgenomen en gefinaliseerd® op Panasonic DVD-videorecorders of DVD-videocamera's, worden op dit apparaat weergegeven als DVD-Video.
Video CD		VCD	—
SVCD			In conformiteit met IEC62107
CD [CD]			Dit apparaat is compatibel met HDCD, maar ondersteunt de Peak Extend functie niet. (Een functie die het dynamische bereik van hoogniveau-signalen uitbreidt)De geluidskwaliteit van HDCD-gecodeerde CD's is beter, daar deze discs gecodeerd zijn met 20 bits in vergelijking met 16 bits voor alle andere CD's.●Tijdens het afspelen van HDCD zal “HDCD” branden op het display van het apparaat.
CD-RCD-RW	—	WMA|MP3|JPEG|CD|VCD	●Dit apparaat kan CD-R/RW (discs voor audio-opnamen) weergeven, mits deze zijn opgenomen met een van de links aangegeven formaten. Sluit de sessies of finaliseer® de disc na het opnemen.●HighMAT discsAlleen WMA, MP3 of JPEG bestanden.Om weer te geven zonder gebruik te maken van de HighMAT functie, kies “Play as Data Disc” in Other Menu (→ blz. 19).

* Een bewerking waardoor weergave op compatibele apparatuur mogelijk wordt gemaakt.
- Het weergeven van de bovenstaande discs kan soms niet mogelijk zijn omwille van het type disc of de opnamecondities.

■ Discs die dit apparaat niet kan weergeven

DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, +RW, DVD-RW, SACD, Divx Video Discs en Photo CD, DVD-RAM die niet uit hun beschermhoes kunnen worden verwijderd, 2,6-GB en 5,2-GB DVD-RAM, en in de handel verkrijgbare "Chaoji VCD" inclusief CVD, DVCD en SVCD die niet voldoen aan IEC62107.

■ Audioformaat van DVD's

Dit apparaat herkent en decodeert automatisch discs die voorzien zijn van een van deze symbolen.

■ Videosystemen

• Dit apparaat kan zowel PAL als NTSC weergeven, maar het systeem van uw tv-toestel moet overeenstemmen met het systeem dat op de disc wordt gebruikt.
• Correcte weergave van PAL-discs is niet mogelijk op een NTSC tv-toestel.
• Dit apparaat kan NTSC-signalen converteren naar PAL 60 voor weergave op een PAL tv-toestel (→ blz. 20, "NTSC Disc Output" in het tabblad "Video").

HighMAT™ en het HighMAT logo zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Hanteren van discs

■ Discs reinigen

DVD-A DVD-V VCD CD

Veeg schoon met een bevochtigde doek en veeg daarna droog.

RAM DVD-R

• Maak schoon met een optionele DVD-RAM/PD discreiniger (LF-K200DCA1, indien verkrijgbaar).
• Gebruik nooit doeken of reinigingsmiddelen voor CD's e.d.

■ Voorzorgsmaatregelen bij het hanteren

• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).

• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.

• Gebruik geen krasbestendige beschermers of deksels.

• Gebruik de volgende discs niet:
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:
• Plak geen labels of stickers op de discs (De discs kunnen dan namelijk kromtrekken en onbruikbaar worden).
• Schrijf niet met een balpen of ander schrijfgerei op de labelkant van de disc.
• Gebruik geen schoonmaaksprays voor grammofoonplaten, benzine, verfverdunner, antistatische vloeistoffen of enig ander oplosmiddel.
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:
• Gebruik geen krasbestendige beschermers of deksels.
  -Gebruik de volgende discs niet:
• Gebruik geen krasbestendige beschermers of deksels.
• Gebruik de volgende discs niet:

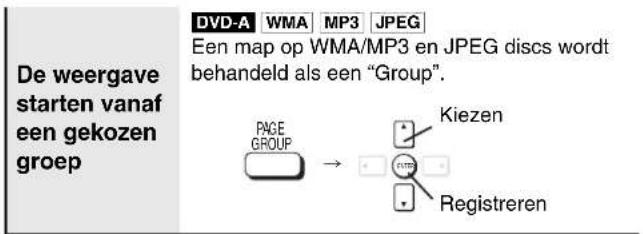

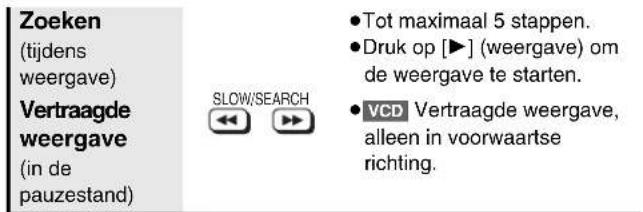

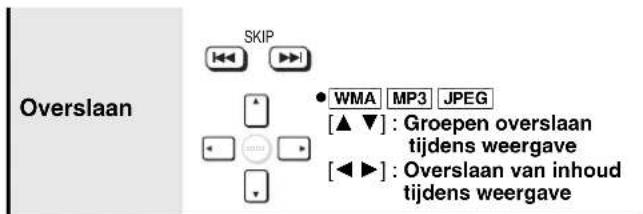

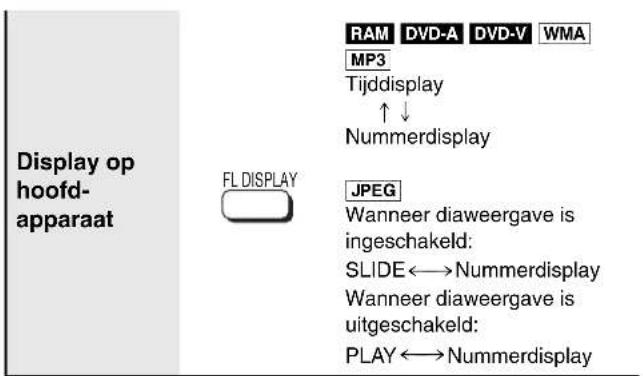

Opmerking

De disc blijft draaien zolang als de menu's worden getoond. Druk op

[■] wanneer u klaar bent met het gebruik, om de motor van het apparaat en uw tv-scherm te beschermen.

Als er problemen zijn, raadpleeg dan de Gids voor het verhelpen van storingen (→ blz. 34, 35).

Handige functies

Zie hieronder voor nadere bijzonderheden.

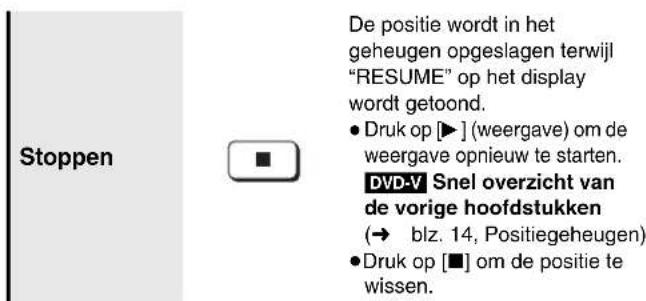

Positiegeheugen

(Alleen wanneer de verstreken weergavetijd kan worden getoond JPEG : Werkt met alle JPEG inhoud.)

Deze positie blijft in het geheugen opgeslagen ook wanneer u het apparaat uitschakelt, een andere bron kiest, of de disc verwisselt. Druk op [POSITION MEMORY].

•Maximaal 5 discs.
- Wanneer u een zesde positie opslaat, wordt de eerst opgeslagen positie vervangen.

Wanneer u het apparaat weer inschakelt, "DVD/CD" opnieuw kiest, of de disc erin plaatst, zal "RESUME" op het display verschijnen.

Druk op [▶] (weergave) om de weergave opnieuw te starten vanaf die positie.

Snel overzicht van de vorige hoofdstukken DVD-V

Druk op [▶] (weergave) terwijl het volgende bericht op het display wordt getoond.

De begingedeelten van alle hoofdstukken die voorafgaan aan het huidige hoofdstuk zullen worden weergegeven.

- Druk niet op [▶] (weergave) als u het overzicht van de hoofdstukken niet wilt bekijken.

Zoomfunctie

RAM DVD-V VCD

Druk herhaalde malen op [SHIFT]+[ZOOM] om de vooraf ingestelde aspectverhouding of "Auto" te kiezen. (Just Fi

Fijnafstelling (Manual Zoom)

Druk op [◀▶].
-van ×1,00 tot ×1,60 (in 0,01 eenheden)
-van ×1,60 tot ×2,00 (in 0,02 eenheden)
- Houd [◀▶] ingedrukt om sneller te veranderen.

RQT7427

14

Audio

DVD-A DVD-V (met verschillende geluidssporen erop) RAM VCD Druk herhaalde malen op [AUDIO] om het gewenste geluidsspoor te kiezen.

RAM VCD

U kunt deze toets gebruiken om "L", "R" of "LR" te kiezen.

Menu

Audio

1

Druk op [◀▶] om de zang in (On) of uit (Off) te schakelen.

Voor nadere bijzonderheden, lees de instructies van de disc.

Ondertitels

DVD-V (met ondertitels in meerdere talen) VCD (alleen SVCD)

RAM (Alleen Aan/Uit)

Druk herhaalde malen op [SUBTITLE] om de gewenste ondertiteltaal te kiezen.

Menu

Subtitle Off

Om de ondertitels al of niet weer te geven Druk op [◀▶] om "On" of "Off" te kiezen.

Snelle replay

(Alleen wanneer de verstreken weergavetijd op het display kan worden getoond)

Druk op [QUICK REPLAY] om een paar seconden terug te keren.

Pagina's overslaan

DVD-A

Tijdens weergave of in de pauzestand

Druk op [SHIFT]+[PAGE].

De pagina verandert telkens wanneer u deze toetsen indrukt.

- Druk op [RETURN] om terug te keren naar pagina 1.

Herhaalde weergave

Alle-groepen, willekeurige en geprogrammeerde weergave

DVD-A DVD-V WMA MP3 JPEG

VCD | CD | (Geen in-beeld display.)

Telkens wanneer u in de stopstand de toets indrukt:

Alle groepen (DVD-A)→Geprogrammeerd→Willekeurig Uit (Normale weergave)

Om de alle-groepen, geprogrammeerde en willekeurige weergavefunctie af te sluiten

Druk in de stopstand herhaalde malen op [PLAY MODE].

• Inactiveer de weergave van HighMAT discs om geprogrammeerde en willekeurige weergave mogelijk te maken. Kies "Play as Data Disc" in het Other Menu (→ blz. 19).
• DVD-A Sommige discs bevatten bonusgroepen. Als er na het kiezen van een groep een wachtwoordscherm verschijnt, dient u het wachtwoord in te voeren met de cijfertoetsen om de bonusgroepen te kunnen afspelen. Lees ook de uitleg op de hoes van de disc.

Zie hieronder voor nadere bijzonderheden.

Herhaalde weergave

(Alleen wanneer de verstreken weergavetijd kan worden getoond JPEG: Werkt met alle JPEG inhoud.)

Tijdens weergave

Druk herhaalde malen op [REPEAT] om het item dat u wilt herhalen te kiezen.

RAM

- Tijdens weergave van een weergavelijst SCENE REPEAT→PL REPEAT→REPEAT OFF

DVD-A

WMA MP3 (Geen in-beeld display.)

JPEG (Geen in-beeld display.)

GROUP REPEAT→REPEAT OFF

* "ALL REPEAT" wordt getoond tijdens alle-groepen (DVD-A), geprogrammeerde en willekeurige weergave.

Alle-groepen, willekeurige en geprogrammeerde weergave

■ Alle groepen weergeven

DVD-A

Druk op [▶] (weergave).

■ Weergave in willekeurige volgorde

1

DVD-A DVD-V WMA MP3 JPEG Druk op de cijfertoetsen om een titel te kiezen of om een groep te kiezen (WMA MP3 JPEG en druk vervolgens op [ENTER]).

b.v. DVD-V

DVD-A

• Om alle groepen te kiezen, druk op [◀▶] om "All" te kiezen en druk vervolgens op [ENTER].
• Om de keuze van een groep ongedaan te maken, druk op de cijfertoetsen die overeenstemmen met de groep die u wilt weglaten.

2 Druk op [▶] (weergave).

- U kunt maximaal 999 tracks in willekeurige volgorde weergeven.

■ Geprogrammeerde weergave (maximaal 24 items)

1 Druk op de cijfertoetsen om de gewenste items te kiezen (WMA MP3 JPEG en druk vervolgens op [ENTER]).

- Om een getal van 2 cijfers te kiezen b.v.: Om item 25 te kiezen, druk op [≥10]→[2]→[5] WMA MP3 JPEG [2]→[5]→[ENTER]

- Herhaal deze stap om nog andere items te programmeren. b.v. | CD

2 Druk op [▶] (weergave).

Om alle items te kiezen

DVD-A DVD-V WMA MP3 JPEG

(op de disc of in de titel of groep)

Druk op [ENTER] en [▲ ▼] om "ALL" te kiezen, en druk vervolgens nogmaals op [ENTER] om te registreren.

hogmaals op [ENTER] om te registreren.

hogmaals op [ENTER] om te registreren.

hogmaals op [ENTER] om te registreren.

hogmaals op [ENTER] om te registreren.

hogmaals op [ENTER] om te registreren.

Om het gehele programma te wissen

DVD-A DVD-V WMA MP3 JPEG

Druk op [▲▼◀▶] om "Clear all" te kiezen, en druk op [ENTER].

VCD CD

Druk in de stopstand op [■] om alles te wissen.

Druk in de stopstand op [■] om alles te wissen.

Het gehele programma wordt ook gewist wanneer u het apparaat uitschakelt, de disc-lade opent of een andere bron kiest.

VCD CD Het programma blijft in het geheugen opgeslagen.

Gebruik van navigatiemenu's

Weergeven van data-discs

WMA MP3 JPEG
U kunt JPEG-bestanden op DVD-RAM weergeven of HighMAT discs afspelen zonder de HighMAT functie te gebruiken
(→ blz. 19, "Play as Data Disc" in Other Menu).
■ Gebruik van weergavemenu's (behalve JPEG-bestanden op DVD-RAM)
1 Druk op [TOP MENU].
2 Druk op [▲▼] om "All", "Audio" of "Picture" te kiezen, en druk op [ENTER].
- Om het scherm te sluiten Druk op [TOP MENU].
■ Gebruik van navigatiemenu's
1 Druk op [MENU].
2 Druk op [▲ ▼ ◀ ▶] om de groep of de audio/beeld inhoud te kiezen, en druk op [ENTER].

Nummer van nu afspelende groep en inhoud

: JPEG-bestanden

: WMA/MP3-bestanden

Nu gekozen nummer

Groep

Audio/beeld inhoud

• Luisteren naar WMA/MP3 inhoud terwijl u kijkt naar een JPEG beeld op het scherm Kies eerst een JPEG bestand en kies daarna de tracks. (De functie zal niet werken als u in de omgekeerde volgorde kiest.)
• Om het scherm te sluiten Druk op [MENU].

Het inhoudscherm gebruiken om een track te vinden CD (Alleen CD-tekst)

1 Druk op [TOP MENU] of [MENU].
2 Druk op [▲ ▼ ] om door de tracks te gaan en druk op [ENTER].

- Druk op [SHIFT]+[PAGE] om 10 regels tegelijk over te slaan.

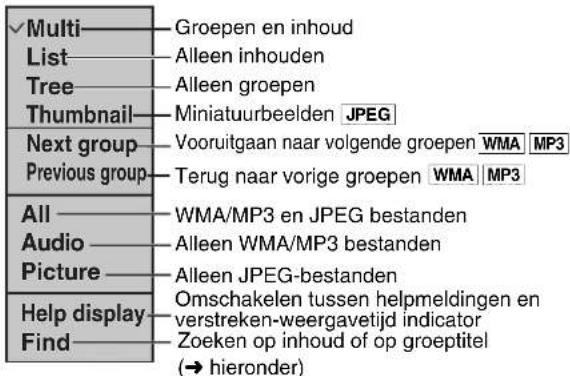

Gebruik van het submenu WMA MP3 JPEG

1 Terwijl het menu wordt getoond

Druk op [DISPLAY].

De getoonde items zijn verschillend afhankelijk van het type software.

2 Druk op [▲ ▼] om het submenu te kiezen en druk op [ENTER].

■ Zoeken op inhoud of op groeptitel WMA MP3 JPEG

Zet de cursor op de groeptitel om een groep te zoeken, of zet hem op de inhoudtitel om een inhoud te zoeken.

1 Kies "Find" (→ hierboven).

2 Druk op [▲▼] om een letter te kiezen en druk op [ENTER].

• Herhaal deze bediening om nog andere letters in te voeren.
• De zoekfunctie werkt ook voor kleine letters.
  •Druk op [◀◀▶▶] om over te slaan tussen A, E, I, O en U.
  •Druk op [◀] om een teken te wissen.
• Wis de asterisk (*) om te zoeken naar de titels die met die letter beginnen.

3 Druk op [▶] om "Find" te kiezen en druk op [ENTER]. Het scherm met de zoekresultaten verschijnt.

4 Druk op [▲▼] om de inhoud of groep te kiezen, en druk op [ENTER].

HighMAT™ discs weergeven

WMA MP3 JPEG

1 In de stopstand

Druk op [TOP MENU].

2 Druk op [▲▼◀▶] om het item te kiezen volgens de aanwijzingen op het scherm.

b.v.

Menu: Brengt u naar het

volgende menuscherm

dat afspeellijsten of een

ander menu toont

Afspeellijst: de weergave begint

- Om de menu-achtergrond te wijzigen

Druk op [DISPLAY].

De achtergrond verandert naar de achtergrond die op de disc is opgenomen.

- Om het scherm te sluiten

Druk op [■].

■ Kiezen uit de lijst

1 Tijdens weergave Druk op [MENU].

2 Druk op [◀] en vervolgens op [▲ ▼ ] om te kiezen tussen Afspeellijst, Groeplijst en Inhoud

3 Druk op [▶] en vervolgens op [▲ ▼] om een item te kiezen, en druk daarna op [ENTER].

- Druk op [SHIFT]+[PAGE] om 10 regels tegelijk over te slaan.

- Om het scherm te sluiten

Druk op [MENU].

Tips voor het maken van WMA/MP3 en JPEG-discs (Voor CD-R, CD-RW)

- Discs moeten voldoen aan ISO9660 niveau 1 of 2 (uitgebreide formaten uitgezonderd).

- Dit apparaat is compatibel met multisessie, maar als er veel sessies zijn duurt het langer voordat de weergave begint. Beperk het aantal sessies tot een minimum om dit te vermijden.

Een naam geven aan mappen en bestanden

Voeg tijdens het opnemen vóór de mapen bestandsnamen 3-cijferige getallen toe in de volgorde waarin u ze wilt weergeven (het is mogelijk dat dit soms niet zal werken).

De bestanden moeten de volgende extensie hebben:

".WMA" of ".wma"

".MP3" of ".mp3"

".JPG", ".jpg", ".JPEG" of ".jpeg"

b.v. MP3

wortel

De programma's weergeven

RAM

1 Druk op [DIRECT NAVIGATOR].

• Titels verschijnen alleen als u deze hebt ingevoerd.
• U kunt programma- en disctitels niet veranderen.

2 Druk op [▲ ▼] of op de cijfertoetsen om het programma te kiezen.

• Druk op [SHIFT]+[PAGE] om 5 regels tegelijk over te slaan.

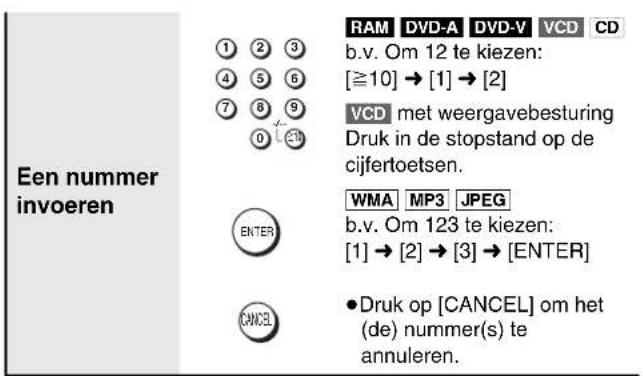

• Om een getal van 2 cijfers te kiezen bijv. 23: [≥10]→[2]→[3]
• Druk op [▶] om de inhoud van het programma en de disc te tonen.

3 Druk op [ENTER].

- Om het scherm te sluiten

Druk op [DIRECT NAVIGATOR].

Een Afspeellijst weergeven

RAM

(Alleen wanneer de disc een Afspeellijst bevat)

1 Druk op [PLAY LIST].
2 Druk op [▲ ▼ ] of op de cijfertoetsen om de Afspeellijst te kiezen.

• Druk op [SHIFT]+[PAGE] om 10 regels tegelijk over te slaan.
• Om een getal van 2 cijfers te kiezen bijv. 23: [≥10]→[2]→[3]

- Om het scherm te sluiten

Druk op [PLAY LIST].

WMA

• Door copyright beschermde WMA-bestanden kunnen niet worden weergegeven.
  MP3
• Dit apparaat is niet compatibel met ID3-tags.
• Compatible sampling frequencies: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 en 48 kHz
  JPEG
• Om JPEG-bestanden op dit apparaat weer te geven:

- Maak de bestanden op een digitale camera die voldoet aan de DCF-standaard (Design rule for Camera File system) Versie 1.0. Sommige digitale camera's hebben functies, zoals automatische beeldrotatie, die niet ondersteund worden door de DCF-standaard Versie 1.0 en weergave onmogelijk kunnen maken.

- Wijzig de bestanden op geen enkele manier en sla ze niet op onder een andere naam.

- Dit apparaat kan bewegende beelden, MOTION JPEG en andere soortgelijke formaten, andere stilbeelden dan JPEG (b.v. TIFF), en samengaand geluid niet weergeven.

(Zie bladzijde 10 voor de locaties van de toetsen op de afstandsbediening.)

1

Eenmaal indrukken. (Wanneer u tweemaal indukt, verschijnt de verstreken-weergavetijd indicatie → hieronder.) De getoonde items zijn verschillend afhankelijk van het type software.

2

Kies het menu. Maak de

3

nstellingen. Indrukken om het

4

scherm te sluiten.

Hoofdmenu

Program GroupTitleChapterTrackPlaylistContent	Om te starten vanaf een specifiek item
Time	Een bepaalde tijd vooruit of achteruit overslaan (Time Slip)1 Druk tweemaal op [ENTER] om de Tijd-Overslaan (Time Slip) indicatie te tonen.2 Druk op [▲▼] om de tijd te kiezen, en druk op [ENTER].●Houd [▲▼] ingedrukt om sneller te veranderen.Om te starten vanaf een specifieke tijd (Time Search)Om het resterende tijd/verstreken tijd display te veranderen
Audio	(→blz. 14)
	WMA MP3Om de huidige bitrate of sampling frequentie te tonen

Still Picture	Om het stilbeeld te veranderen
Thumbnail	Om miniatuurbeelden te tonen
Subtitle	(→ blz. 14)
Marker (VR)	RAMOm een merkteken, opgenomen op DVD-Video recorders, uit het geheugen op te roepenEen merkteken uit het geheugenoproepen: [▲ ▼] → [ENTER]
Angle	(opgenomen met meerdere beeldhoeken)Om de beeldhoek te kiezen
Rotate Picture	Om beelden te roteren
Slideshow	Om de diaweergave in/uit te schakelenOm de diaweergave-timing te veranderen (0–30 sec)

■ Verstreken-weergavetijd indicator

(Behalve JPEG)

Bedieningsstand—weergave, pauze, of vertraagde weergave/zoeken

Huidige positie

Item dat nu wordt weergegeven

Druk op [▲▼] om het display van de verstreken weergavetijd of de resterende weergavetijd te kiezen.

Overige instellingen

Play Speed

DVD-A (Gedeelte met bewegende beelden)RAM DVD-VOm de weergavesnelheid te veranderen-v a r×0,6 tot ×1,4 (in stappen van 0,1 eenheden)●Nadat u de snelheid hebt veranderd- De geluidsweergave is stereo.- 96 kHz sampling frequentie wordt geconverteerd naar 48 kHz.

■ Weergavemenu

(Alleen wanneer de verstreken weergavetijd kan worden getoond.

JPEG: Werkt met alle JPEG inhoud.)

Repeat	(→ blz. 15)
A-B Repeat	Behalve JPEG RAM (Stilbeelden-gedeelte)Om een specifiek gedeelte te herhalenDruk op [ENTER] bij de start- en eindpunten.Druk nogmaals op [ENTER] om te annuleren.

Marker

Behalve RAMOm maximaal 5 posities voor opnieuw weergeven te markeren[ENTER] (Het apparaat is nu gereed voor het vastleggen van merktekens.)Een positie markeren:[ENTER] (bij het gewenste punt)Nog een andere positie markeren:[◀▶] → [ENTER]Een merkteken uit het geheugen oproepen: [◀▶] → [ENTER]Een merkteken wissen: [◀▶] → [CANCEL]●Deze functie werkt niet tijdens geprogrammeerde en willekeurige weergave.

■ Picture Menu (Beeldmenu)

Picture Mode	NormalCinema1: Verzacht de beelden en benadrukt details in donkere scènes.Cinema2: Verscherpt de beelden en benadrukt details in donkere scènes lakes AnimationDynamicUser (Druk op [ENTER] om “Picture Adjustment” te kiezen) (→ hieronder)
	Picture AdjustmentContrastBrightnessSharpnessColourGamma (Regelt de helderheid van donkere delen in het beeld.)Depth EnhancerVermindert de ruwe achtergrondruis om een groter dieptegevoel te geven.Deze functie werkt niet terwijl Cinema1 of 2 wordt gebruikt (→ hierboven).
Video Output Mode	Bij weergave van NTSC-discs●480I (Interlace) ←→ 480P (Progressive)
Transfer Mode	Als u “480P” (→ hierboven) hebt gekozen, kies dan de conversiemethode voor ‘progressive’ signaaluitvoer die geschikt is voor het soort materiaal.Auto1(normaal): Voor het kijken naar filmmateriaalAuto2: Voor het kijken naar filmmateriaal (hetzelfde als Auto1, maar in staat om 30-frames-per-seconde progressieve video te converteren)Video: Voor videomateriaal

■ Audio Menu (Audiomenu)

Dolby Pro Logic II	(→ blz. 24)
Dialogue Enhancer	Om filmdialogen beter te kunnen horenDVD-V(Dolby Digital, DTS, MPEG, 3 kanalen of meer, waarbij de dialoog in het middenkanaal is opgenomen)On ←→ Off
Multi Re-master	RAM DVD-V(Alleen discs opgenomen met 48 kHz)DVD-A(Alleen discs opgenomen met 44,1 kHz en 48 kHz)VCD CD●Bij het afspelen van deze discs in 2 kanalen biedt deze functie een natuurlijker geluid door het toevoegen van hogere frequentiesignalen die niet op de disc zijn opgenomen, zodat bijvoorbeeld een DVD-Video die met 48 kHz is opgenomen wordt afgespeeld met 96 kHz. (Sampling frequentie → blz. 31)●Bij multikanaals weergave van deze discs, reproduceert deze functie de hogere frequenties die tijdens het opnemen verloren zijn gegaan, zodat u een geluid krijgt dat dichter bij het origineel ligt.WMA MP3(Uitgezonderd discs opgenomen met 8 kHz, 16 kHz, 32 kHz)Deze functie reproduceert de hogere frequenties die tijdens het opnemen verloren zijn gegaan, zodat u een geluid krijgt dat dichter bij het origineel ligt.1 → 2 → 3 → Off↑DVD-A DVD-V CD(LPCM/PPCM)1 Hoog tempo (b.v. pop en rock)2 Verscheidene tempo's (b.v. jazz)3 Laag tempo (b.v. klassieke muziek)Andere discs1 Zwak effect2 Gemiddeld effect3 Sterk effect

■ Display Menu (Displaymenu)

Information	On Off(JPEG: Off, Date, Details)
Subtitle Position	0 tot -60 (in stappen van 2 eenheden)
Subtitle Brightness	Auto, 0 tot -7
4:3 Aspect	Om te kiezen hoe u beelden,gemaakt voor weergave op 4:3 schermen, wilt weergeven op een 16:9 tv-scherm.Normal: Beelden worden in de breedte gerekt.Auto: 4:3 brievenbusbeeldenworden uitgebreid om het scherm meer te vullen.Andere beelden verschijnen volledig in het midden van het scherm.Shrink: De beelden verschijnen in het midden van het scherm.Zoom: Alle beelden wordenuitgebreid om het scherm te vullen.Als uw tv-toestel een soortgelijke functie heeft, gebruik die dan voor een beter resultaat.
Just Fit Zoom	Om de juiste schermgrootte voor uw tv-scherm te kiezen
Manual Zoom	Om handmatig in en uit te zoomen
Bitrate Display	RAM DVD-V VCDDVD-A (Gedeelte met bewegende beelden)On Off
GUI See-through	On Off
GUI Brightness	-3 tot +3

■ Other Menu (Overig menu)

Play as DVD-Video of Play as DVD-Audio	In de stopstand●Kies “Play as DVD-Video” om DVD-Video inhoud op DVD-Audio discs weer te geven.
Play as DVD-VR, Play as HighMAT of Play as Data Disc	In de stopstand●Kies “Play as Data Disc” om JPEG-bestanden op DVD-RAM weer te geven, of om een HightMAT disc af te spelen zonder de HighMAT functie te gebruiken.

Signaaltype/gegevens

LPCM/PPCM/□□Digital/DTS/MPEG: Signaaltype

kHz(Sampling frequentie)/bit/ch(Aantal kanalen)

Voorbeeld: 3/2 .1ch

.1: Laagfrequentie-effect(niet getoond als er geen signaal is)

0: Geen surround1: Mono-surround2: Stereo-surround (links/rechts)

1: Midden2: Links voor+Rechts voor3: Links voor+Rechts voor +Midden

(Zie bladzijde 10 voor de locaties van de toetsen op de afstandsbediening.)

1

Toont het Setup menu.

2

Kies het tabblad.

3

Kies het item.

4

Maak de instellingen.

Indrukken om het scherm te sluiten.

- De gewijzigde instellingen blijven in het geheugen opgeslagen ook wanneer u het apparaat in stand-by zet.

- De onderstreepte items zijn vooraf ingesteld in de fabriek.

Met QUICK SETUP kunt u de items in het geschaduwde gedeelte achtereenvolgens instellen.

■“Disc” tabblad

AudioKies de taal voor het geluidsspoor.	●English ●(Taalkeuzemogelijkheden)※1 ●Original※2 ●Other*****※3
SubtitleKies de taal voor de ondertitels.	●Automatic※4 ●English ●(Taalkeuzemogelijkheden) ※1 ●Other*****※3
MenusKies de taal voor de disc-menu's.Deze instelling verandert ook wanneer u de menutaal in QUICK SETUP verandert.	●English ●(Taalkeuzemogelijkheden) ※1 ●Other*****※3
RatingsStel een restrictieniveau in om de weergave van DVD-Video te beperken.●Volg de aanwijzingen op het tv-scherm.	Restricties instellen (Wanneer niveau 8 is gekozen)●8 No Limit ●1 tot 7●0 Lock All: Om de weergave van discs waarop geen restrictieniveaus staan te verbieden.
	De restricties wijzigen (Wanneer niveau 0–7 is gekozen)●Unlock Player ●Change Password ●Change Level ●Temporary Unlock

*1 Taalkeuzemogelijkheden
French, German, Italian, Spanish, Portuguese, Swedish en Dutch
*2 De oorspronkelijke taal op de disc wordt gekozen.
^3 Voer een codenummer in volgens de tabel op blz. 31.
^4 Indien de taal die voor “Audio” is gekozen niet beschikbaar is, verschijnen de ondertitels in die taal (indien beschikbaar op de disc).

■“Video” tabblad

TV AspectKies de instelling die aangepast is aan uw tv-toestel en voorkeur.	●4:3 Pan&Scan TV-toestel met standaard beeldaspect (4:3)De zijkanten van het breedschermbeeld worden afgesneden zodat het beeld het scherm vult (tenzij dit door de disc wordt verboden).●4:3 Letterbox: TV-toestel met standaard beeldaspect (4:3)Breedschermbeelden worden in de brievenbusstijl weergegeven.
	●16:9: Breedbeeld tv-toestel (16:9)
TV TypeKies het type van uw tv-toestel.	●Standard (Direct View TV)●CRT Projector ●LCD TV/Projector●Projection TV ●Plasma TV
Time DelayWanneer een Plasma-display is aangesloten, dient u af te stellen indien de audio niet gesynchroniseerd is met de video.	●0ms ●20ms ●40ms ●60ms ●80ms ●100ms
Video Out (AV/Component)Kies het formaat van de videosignalen voor uitvoer vanaf de SCART (AV) en Component aansluiting.	●Video/Y PB PR ●S-Video/Y PB PR●RGB/No Output
Still ModeKies het beeldtype voor weergavepauze.	●Automatic●Field: Het beeld is niet wazig, maar de beeldkwaliteit is minder goed.●Frame: De algemene kwaliteit is hoog, maar het beeld kan wazig zijn.
NTSC Disc OutputKies PAL 60 of NTSC signaaluitvoer voor het weergeven van NTSC discs (→ blz. 11).	●PAL60 Wanneer aangesloten op een PAL tv-toestel●NTSC: Wanneer aangesloten op een NTSC tv-toestel

■“Audio” tabblad

Dynamic Range Compression	•Off•On: Deze functie comprimeert het bereik van het laagste geluidsniveau en dat van het hoogste geluidsniveau, zodat het geluid ook bij een laag volume helder is. Ideaal geschikt voor wanneer u laat 's nachts wilt kijken. (Werkt alleen met Dolby Digital)
Audio during Search	•On•Off
Speaker Setting (→ hieronder)Stel de vertragingstijd voor de midden- en surroundluidsprekers in.	•Midden: 0.0 __/1.0/2.0/3.0/4.0/5.0 ms•Surround (L/R): 0.0____/5.0/10.0/15.0 ms

■“Display” tabblad

Menu Language	●English ●Français ●Deutsch ●Italiano ●Español ●Português ●Svenska ●Nederlands
On-Screen Messages	●On ●Off

■“Others”tabblad

FL Dimmer	●Bright ●Dim●Auto: Het display is verduisterd tijdens weergave, maar wordt helder wanneer u sommige bedieningen uitvoert.
HighMAT	●Enable●Disable (Gebruik van de HighMAT functie is niet mogelijk)
QUICK SETUP	●Yes●No
Re-initialize SettingAlle waarden in de Setup menu's worden teruggesteld naar de standaardwaarden.	●Yes: Het wachtwoordscherm verschijnt indien indien Ratings (→ blz. 20) is ingesteld. Voer hetzelfde wachtwoord in. Wacht totdat "INIT" op het display verdwijnt, en schakel dan het apparaat uit en vervolgens weer in.●No

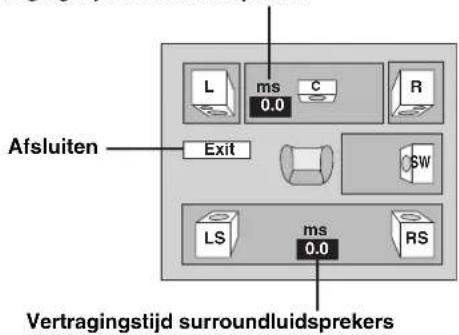

De vertragingstijd veranderen (Speaker Setting)

(Effectief bij weergave van multikanaals audio)

(Alleen middenluidspreker en surroundluidsprekers)

Om een optimale geluidsweergave in 5.1 kanalen te krijgen, moeten alle luidsprekers, behalve de subwoofer, op dezelfde afstand van de luisterpositie zijn geplaatst. Als de middenluidspreker of de surroundluidsprekers dichter bij de luisterpositie zijn geplaatst, kunt u het verschil vereffenen door de vertragingstijd te veranderen.

Vertragingstijd middenluidspreker

1 Druk op [▲▼] om het venster voor de vertragingstijd te openen en druk op [ENTER].
2 Druk op [▲ ▼] om de geschikte vertragingstijd in te stellen en druk op [ENTER].

Als afstand ⓐ of ⓑ kleiner is dan ⓒ, zoek dan het verschil op in de betreffende tabel en stel in op de aanbevolen waarde.

□ : Aanbevolen plaatsing

① Middenluidspreker

Verschil	Instelling
Ongeveer 34 cm	1.0 ms
Ongeveer 68 cm	2.0 ms
Ongeveer 102 cm	3.0 ms
Ongeveer 136 cm	4.0 ms
Ongeveer 170 cm	5.0 ms

(b) Surroundluidsprekers

Verschil	Instelling
Ongeveer 170 cm	5.0 ms
Ongeveer 340 cm	10.0 ms
Ongeveer 510 cm	15.0 ms

Om de instelprocedure te voltooien

Druk op [◀] om "Exit" te kiezen en druk op [ENTER].

Automatisch voorprogrammeren

U kunt maximaal 15 zenders voorprogrammeren op de FM-band en op de AM-band.

Alleen op het hoofdapparaat

1 Druk op [INPUT SELECTOR] om "FM" of "AM" te kiezen.
2 Druk op [-TUNE MODE] om "MANUAL" te kiezen.

Telkens wanneer u op deze toets drukt:

MANUAL←→PRESET

3 Druk op [√ TUNING] of [TUNING ∧] om af te stemmen op de laagste frequentie (FM: 87.50, AM: 522).
4 Houd [MEMORY] ingedrukt.

Laat de toets los wanneer "FM AUTO" of "AM AUTO" op het display verschijnt.

Alle ontvangbare zenders worden nu in oplopende volgorde in de tunerkanalen opgeslagen.

• "SET OK" verschijnt op het display wanneer de zenders zijn opgeslagen. De laatst geprogrammeerde zender wordt dan afgespeeld.
• "ERROR" verschijnt op het display wanneer de automatische voorprogrammering mislukt is. Sla in dat geval de gewenste zenders handmatig op (→ blz. 23).

Afstemmen op de voorkeurkanalen

1 Druk op [TUNER/BAND] om "FM" of "AM" te kiezen.
2 Druk op de cijfertoetsen om het gewenste kanaal te kiezen.

Of druk op [vCH] of [^CH].

Om een getal van 2 cijfers te kiezen

bijv. 12: [≥10] → [1] → [2]

Wanneer een FM-stereo uitzending wordt ontvangen.

■ Als er veel ruis is tijdens FM-ontvangst

Alleen op het hoofdapparaat

Houd [-FM MODE] ingedrukt totdat "MONO" op het display verschijnt.

Houd [-FM MODE] opnieuw ingedrukt om de monofunctie te annuleren.

De functie wordt ook geannuleerd wanneer u de frequentie verandert.

Handmatig afstemmen

Alleen op het hoofdapparaat

1 Druk op [INPUT SELECTOR] om "FM" of "AM" te kiezen.
2 Druk op [-TUNE MODE] om "MANUAL" te kiezen.
3 Druk op [v TUNING] of [TUNING ∧] om de gewenste frequentie te kiezen.

Houd [v TUNING] of [TUNING ∧] ingedrukt totdat de frequentie begint te veranderen om de automatische afstemming te starten. De afstemming stopt zodra een zender is gevonden.

De zenders een voor een voorprogrammeren

1 Stem af op de zender (→ hierboven).
2 Druk op [ENTER].
3 Terwijl "PGM" knippert op het display Druk op de cijfertoetsen om een kanaal te kiezen.

Of druk op [∨ CH] of [∧ CH], en druk vervolgens op [ENTER].

De zender in een reeds bezet kanaal wordt gewist wanneer u een andere zender in dat kanaal voorprogrammeert.

RDS uitzendingen

Alleen op het hoofdapparaat

Dit apparaat kan de tekstgegevens tonen die uitgezonden worden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is.

Indien de zender die u beluistert RDS-signalen uitzendt, zal "RDS" gaan branden op het display.

Druk op [RDS] om de tekstgegevens te tonen.

Telkens wanneer u op deze toets drukt:

$$ \mathrm{PS} \rightarrow \mathrm{PTY} \rightarrow \text { F r e q u e n t i e d i s p l a y } $$

PTY displays
NEWS VARIED FINANCE COUNTRY
AFFAIRS POP M CHILDREN NATIONAL
INFO ROCK M SOCIAL A		OLDIES
SPORT	M.O.R. M®	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA CLASSICS TRAVEL TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE WEATHER		JAZZ

*“M.O.R. M”=Middle of the road music (populaire muziek)

Opmerking

Als de ontvangst slecht is, kan het gebeuren dat RDS-displays niet beschikbaar zijn.

Optionele antennes aansluiten

Gebruik buitenantennes indien de radio-ontvangst niet goed is.

• Maak de buitenantenne los wanneer u het apparaat niet gebruikt.
• Gebruik de buitenantenne niet tijdens onweer.

FM-buitenantenne (Gebruik een tv-antenne)

• Maak de FM-binnenantenne los.
• Deze antenne mag alleen door een bekwame monteur worden geïnstalleerd.

Geluidsveldinstellingen

Verandert de geluidskwaliteit.

Super Surround

Voegt surroundeffecten toe aan stereogeluid.

+

Center Focus

Verheldert de dialogen.

Dolby Pro Logic II

Verandert stereogeluid in surroundgeluid.

Opmerking

• Wanneer een hoofdtelefoon op het systeem is aangesloten, kan het volgende geluidsveldsysteem niet worden gebruikt. (SFC-functies uitgezonderd)
• Bij sommige bronnen kan het gebruik van deze geluidsveldsystemen resulteren in een slechtere geluidskwaliteit. Schakel in zo'n geval het geluidsveldsystem uit.

Zie hieronder voor nadere bijzonderheden.

Geluidsveldinstellingen

Druk op [SFC].

Telkens wanneer u op deze toets drukt:

HEAVY: Voegt punch toe aan rockmuziek.

CLEAR: Verheldert de weergave van hoge tonen.

SOFT: Voor achtergrondmuziek.

DISCO: Het geluid weergalmt zoals het geluid in een disco.

LIVE: De stemmen klinken levendiger.

HALL: Spreidt het geluid zodat u het gevoel hebt in een concertzaal te luisteren.

FLAT: Geannuleerd (geen effect toegevoegd) (vooraf ingesteld in de fabriek).

Om de huidige instelling te controleren

Druk op [SFC].

Super Surround

Druk op [SUPER SRND].

Telkens wanneer u op deze toets drukt:

MUSIC: Voegt surroundeffecten toe aan stereobronnen.

MOVIE: Gebruik deze functie wanneer u speelfilms weergeeft.

PARTY: Het geluid is altijd stereo ongeacht de richting waarin u luistert.

(uitgeschakeld): Geannuleerd

Center Focus

(Discs waarbij de dialoog in het middenkanaal is opgenomen)

U kunt het geluid van de middenluidspreker laten klinken alsof het vanuit de televisie komt.

Druk op [SHIFT]+[C. FOCUS].

CENTER FOCUS ON ←→ CENTER FOCUS OFF

• Deze functie werkt niet wanneer Super Surround is ingeschakeld.
• Deze functie werkt ook wanneer Dolby Pro Logic II is ingeschakeld.

Dolby Pro Logic II

Dolby Pro Logic II is een geavanceerde decoder die ieder stereoprogramma kan decoderen naar 5-kanalen surroundgeluid (Links en Rechts Voor, Midden, Links en Rechts Surround), ongeacht of de bron in Dolby Surround is gecodeerd of niet.

Druk op [☐☐PLII].

Telkens wanneer u op deze toets drukt:

MOVIE: Filmprogramma's, opgenomen in Dolby Surround.

MUSIC: Stereobronnen

OFF: Geannuleerd

• Deze functie werkt niet bij weergave van multikanaals audio.
• "DOPLII" brandt wanneer er effect is.

De uitgangsniveaus van de luidsprekers instellen

Zie hieronder voor nadere bijzonderheden.

De uitgangsniveaus van de luidsprekers instellen

Dit is een van de methoden om een optimaal surroundeffect te krijgen. Stel het niveau van de luidsprekers in op hetzelfde niveau als dat van de voorluidsprekers.

Voorbereiding

Druk op [DVD/CD].

1 In de stopstand

Druk op [SHIFT]+[TEST] om een testtoon uit te zenden.

L: Links voor

C: Midden

R: Rechts voor

RS: Rechts surround

LS: Links surround

2 Druk op [VOLUME, +] of [-] om in te stellen op het niveau waarbij u normaal luistert.

3 Druk op [▲] (verhogen) of [▼] (verlagen) om het niveau voor iedere luidspreker in te stellen.

C, RS, LS: -6 dB tot + 6 dB

(L, R: Alleen de balans kan worden ingesteld.)

- De geluidsbalans van de voorluidsprekers instellen

Druk op [◀▶] terwijl het testsignaal wordt uitgezonden.

Om de testtoon te stoppen

Druk opnieuw op [SHIFT]+[TEST].

Opmerking

Er is geen testtoon voor het SW (subwoofer) kanaal.

■ De luidsprekerniveaus instellen tijdens weergave

(Effectief tijdens weergave van multikanaals audio of wanneer Dolby Pro Logic II is ingeschakeld.)

1 Druk op [CH SELECT] om de luidspreker te kiezen.

$$ \begin{array}{c}L \rightarrow C \rightarrow R \rightarrow R S \rightarrow L S \rightarrow S W\\uparrow\end{array} $$

SW: Subwoofer

- U kunt SW alleen instellen indien een subwooferkanaal op de disc is opgenomen.

- SW verschijnt niet op het display en kan niet worden ingesteld wanneer Dolby Pro Logic II is ingeschakeld.

- S verschijnt op het display in plaats van RS en LS wanneer "MUSIC" of "MOVIE" is gekozen met Super Surround

(→ blz. 24). In dit geval kunt u het niveau van beide surroundluidsprekers tegelijk instellen.

S: -6 dB tot +6 dB

2 Druk op [▲] (verhogen) of [▼] (verlagen) om het niveau voor iedere luidspreker in te stellen.

C, RS, LS, SW: -6 dB tot +6 dB

(L, R: Alleen de balans kan worden ingesteld.)

- De geluidsbalans van de voorluidsprekers instellen Druk tijdens weergave op [◀▶].

Down-mixen

Multikanaals signalen worden gemengd voor weergave in 2 kanalen.

Subwooferniveau

Instellen van het lagetonenniveau.

Geluidsinstellingen opslaan

Dit geheugen kan 30 geluidsinstellingen (één instelling per disc) opslaan.

Zie hieronder voor nadere bijzonderheden.

Down-mixen

Indien gewenst, kunt u het naar 2-kanalen gemixte signaal uitvoeren (b.v. wanneer u 5,1-kanalen geluid op andere opnameapparatuur wilt opnemen).

Druk op [SHIFT]+[MIX 2CH].

MIX 2CH

MIX 2CH ON MIX 2CH OFF

Opmerking

Wanneer "D.MIX" knippert op het display, betekent dit dat de disc multikanaals signalen bevat die niet gemixt kunnen worden. DVD-A

Subwooferniveau

Druk op [SUBWOOFER LEVEL].

SUB W 1→SUB W 2→SUB W 3→SUB W 4 (ingesteld in de fabriek)

SUB W 1

Geluidsinstellingen opslaan

DVD-A DVD-V VCD CD

Beschikbare geluidsinstellingen:

Subwooferniveau, Center Focus, Geluidsveldinstellingen, Super Surround

Nadat de instellingen van geluidsveld of geluidskwaliteit zijn gemaakt

Houd [C.S.M] ingedrukt.

■ De instellingen uit het geheugen oproepen

Het apparaat roept de instellingen weer uit het geheugen op wanneer u de disc opnieuw weergeeft.

• De instellingen worden vervangen wanneer u ze verandert.
• Wanneer u instellingen voor de 31ste disc opslaat, worden de instellingen voor de 1ste disc gewist.
• Druk op [C.S.M] terwijl "CSM" op het display te zien is, om de geluidsinstelling voor de disc te annuleren.
• Druk op [C.S.M] terwijl "CSM" uit is, om de geluidsinstelling voor de disc uit het geheugen op te roepen.

Timerfunctie voor automatisch uitschakelen

Het apparaat automatisch uitschakelen na verloop van een vooraf ingestelde tijd.

Volumedemping

Zie hieronder voor nadere bijzonderheden.

Timerfunctie voor automatisch uitschakelen

Druk op [SLEEP] om de tijd (in minuten) in te stellen.

De timer uitschakelen

Druk op [SLEEP] om "OFF" te kiezen.

Om de resterende tijd te controleren

Druk nogmaals op [SLEEP].

Om de instelling te veranderen

Herhaal de procedure vanaf het begin.

Volumedemping

Druk op [MUTING].

"MUTING" knippert op het display van het apparaat.

Om te annuleren

• Druk nogmaals op [MUTING] of zet het volume in de minimumstand (— dB), en verhoog daarna het volume tot het gewenste niveau.
• De demping wordt geannuleerd wanneer u het apparaat in stand-by zet.

Gebruik van een hoofdtelefoon

1 Verminder het volume en sluit een hoofdtelefoon (niet meegeleverd) aan.

Hoofdtelefoon-plugtype: 3,5 mm stereo

2 Stel het hoofdtelefoonvolume in met [VOLUME].

- Het geluid schakelt automatisch naar stereo (2 kanalen).

Opmerking

Vermijd langdurig luisteren, daar dit schadelijk kan zijn voor het gehoor.

Andere apparatuur bedienen

■ Voorbeeld van aansluiting

Bediening van een tv-toestel en videorecorder

U kunt de afstandsbediening gebruiken voor het bedienen van een Panasonic tv-toestel of videocassetterecorder. Sluit uw apparatuur aan volgens de instructies in "Voorbeeld van aansluiting" (→blz. 28).

Opmerking

De afstandsbediening zal mogelijk niet werken voor sommige modellen.

TV-toestel

Voorbereiding

• Richt de afstandsbediening op het apparaat en druk op [TV] zodat de toetsverlichting aangaat.
• Richt de afstandsbediening naar het tv-toestel om de volgende bedieningen uit te voeren.

Het tv-toestel in-/uitschakelen

Druk op [∅ AV SYSTEM].

De video-ingang op het tv-toestel kiezen

Druk op [TV/AV].

Kanalen kiezen

Druk op [v CH] of [^ CH].

Het volume instellen

De code van de afstandsbediening veranderen

HT870

Met deze afstandsbediening kunt u ook tv-toestellen en videocassetrecorders van sommige andere merken bedienen. Verander de afstandsbedieningscode om dergelijke apparatuur te kunnen bedienen (→ hieronder).

Richt de afstandsbediening op de apparatuur.

Terwijl u [TV] of [VCR/AUX] ingedrukt houdt

Druk op een cijfertoets om het eerste cijfer in te voeren, en voer daarna het tweede cijfer in.

De afstandsbediening zendt een aan/uit signaal uit. Als de code juist is, zal de apparatuur in- of uitgeschakeld worden. Indien niet, voer dan een andere code in en probeer opnieuw.

Opmerking

Na het vervangen van de batterijen dient u de codes opnieuw in te voeren.

Videorecorder

Voorbereiding

• Verander de video-ingang op het tv-toestel ("VIDEO 2" in het voorbeeld).
• Richt de afstandsbediening op het apparaat en druk op [VCR/AUX] zodat de toetsverlichting aangaat.
• Richt de afstandsbediening op de videocassetterecorder voor de volgende bedieningen.

De videorecorder in-/uitschakelen

Druk op [◀ AV SYSTEM].

Weergeven, pauzeren en stoppen

De band snel vooruit- of terugspoelen

Druk op [◀◀] of [▶▶].

Een laserdiscspeler of platenspeler aansluiten

Sluit aan in plaats van een videocassetterecorder (→blz. 28) en kies "VCR" als de bron.

Gebruik bij voorkeur een platenspeler met een ingebouwde fono-equalizer. Als uw platenspeler geen ingebouwde equalizer heeft, sluit hem dan aan op een afzonderlijke equalizer en verbind de equalizer met dit apparaat.

Bediening van het tapedeck

Luisteren naar het tapedeck

Druk herhaalde malen op [VCR/AUX] om "AUX" als de bron te kiezen.

Opnemen naar het tapedeck

1 Druk op [DVD/CD] om "DVD/CD" te kiezen. of
Druk op [TUNER/BAND] om "FM" of "AM" te kiezen.

2 Start de opname en de weergave.

HT870

TV-codelijst

Videocassetterecorder-codelijst

Andere mogelijkheden voor luidsprekeropstelling

■ Aan een muur bevestigen

① Draai een schroef (niet meegeleverd) in de muur.
② Gebruik de opening(en) om de luidspreker stevig op de schroef (schroeven) te monteren.

- De muur of pilaar waaraan de

luidsprekers worden bevestigd, moet een gewicht van 10 kg per schroef kunnen ondersteunen. Raadpleeg een bevoegde ondernemer wanneer u de luidsprekers aan een muur wilt bevestigen. Slechte bevestiging kan leiden tot beschadiging van de muur en de luidsprekers.

HT870

• Gebruik bij voorkeur een touwtje (niet meegeleverd) wanneer u de voorluidspreker aan een muur monteert, om te voorkomen dat hij eraf kan vallen (→ blz. 5).
• Gebruik bij voorkeur de optionele luidsprekerkabels om de vooren surroundluidsprekers aan een muur te bevestigen. (U kunt de luidsprekerkabels van de meegeleverde pijpen ook verwijderen.)

Voor- en surroundluidsprekers HT870

Middenluidspreker HT520

Druk de luidsprekerkabel goed in de groef, zodat de luidspreker vlak tegen de muur zit.

Middenluidspreker HT870

In deze positie is er gevaar dat de luidspreker zal omvallen wanneer hij naar links of rechts wordt bewogen.

Verplaats de luidspreker zodat de schroef zich in deze positie bevindt.

■ Bevestigen van luidsprekerstandaards (niet meegeleverd)

HT870 (Alleen middenluidspreker) HT520

Koop alleen standaards die aan de volgende voorwaarden voldoen. Controleer de diameter en lengte van de schroeven en ook de afstand tussen de schroeven, zoals aangegeven op het schema.

• De standaards moeten een gewicht van meer dan 10 kg kunnen ondersteunen.
• De standaards moeten stabiel zijn ook wanneer de luidsprekers op een hoge plaats worden geïnstalleerd.

b.v. HT520 Voorluidspreker

Veiligheidsmaatregelen

Plaatsing

Plaats het apparaat op een horizontale ondergrond waar het niet blootgesteld wordt aan direct zonlicht, hoge temperaturen, hoge vochtigheid of sterke trillingen. Deze condities kunnen leiden tot beschadiging van de buitenpanelen en van interne onderdelen, zodat het apparaat minder lang zal meegaan.

Zet geen zware voorwerpen op het apparaat.

Bedrijfsspanning

Gebruik het apparaat niet op een hoogspanningsbron. Dit kan resulteren in overbelasting en zelfs in brand.

Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het apparaat wilt gebruiken op een boot of andere plaats waar gelijkstroom wordt gebruikt.

Behandeling van het netsnoer

Zorg dat het netsnoer juist is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het netsnoer kan brand of een elektrische schok veroorzaken. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op.

Pak altijd de stekker vast om het netsnoer uit het stopcontact te halen. Trek niet aan het snoer, want dit kan resulteren in een elektrische schok.

Pak de stekker nooit met natte handen vast. Anders kunt u een elektrische schok krijgen.

Vreemde voorwerpen

Zorg dat er geen metalen voorwerpen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken.

Pas ook op dat er geen vloeistoffen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken. Mocht dit gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw handelaar.

Spuit geen insectensprays op of in de buurt van het apparaat. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in de buurt van het apparaat worden gebruikt.

Reparaties

Probeer niet om zelf dit apparaat te repareren. Als het geluid wegvalt, de indicators niet aangaan, het apparaat rook uitstoot of er een andere storing optreedt die niet in deze gebruiksaanwijzing is beschreven, trek dan de stekker uit het stopcontact en neem contact op met uw handelaar of een erkend servicecentrum. Reparatie, demonteren, reconstrueren e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het apparaat.

Het apparaat zal langer meegaan als u de stekker uit het stopcontact haalt wanneer u het apparaat voor langere tijd niet gaat gebruiken.

Onderhoud

Veeg het apparaat schoon met een zachte, droge doek.

• Gebruik nooit alcohol, verfverdunner of benzine om dit apparaat schoon te maken.
• Alvorens een chemisch behandelde doek te gebruiken, dient u de bijbehorende instructies van de doek aandachtig te lezen.

Zorg dat de disc-lade leeg is voordat u het apparaat verplaatst.

Als u dit niet doet, kunnen de disc en het apparaat ernstig beschadigd raken.

Decoder

Een decoder zet de gecodeerde geluidssignalen op DVD's weer om in normale signalen. Dit wordt decodering genoemd.

Dolby Digital

Dit is een methode voor het coderen van digitale signalen die werd ontwikkeld door Dolby Laboratories. Naast stereo-audio (2 kanalen), kunnen deze signalen ook meerdere kanalen audio zijn. Met deze methode kan een grote hoeveelheid audio-informatie op één disc worden opgenomen.

DTS (Digital Theater Systems)

Een surroundsysteem dat in vele bioscopen over de hele wereld wordt gebruikt. De voortreffelijke kanaalscheiding maakt realistische geluidseffecten mogelijk.

Dynamic range (dynamisch bereik)

Het dynamische bereik is het verschil tussen het laagste geluidsniveau dat hoorbaar is boven de ruis die voortgebracht wordt door de apparatuur en het hoogste geluidsniveau waarbij geen geluidsvervorming optreedt.

"Frame" stilstaand-beeld en "Field" stilstaand-beeld

Frames zijn de stilstaande beelden die samengaan om een bewegend beeld te maken. Ongeveer 30 frames worden per seconde getoond.

Eén frame bestaat uit twee velden. Een gewoon tv-toestel toont deze velden achter elkaar om frames te maken.

Wanneer u een bewegend beeld pauzeert, verschijnt er een stilstaand beeld. Een "frame" stilstaand beeld bestaat uit twee alternerende velden zodat het beeld ietwat wazig is, maar de algemene beeldkwaliteit is voortreffelijk.

Een "field" stilstaand beeld is niet wazig, maar de beeldkwaliteit is minder goed omdat het slechts de helft van de informatie van een "frame" stilstaand beeld bevat.

I/P/B

MPEG 2, de videocompressie-standaard die wordt gebruikt voor DVD-Video, codeert de beelden door gebruik te maken van de volgende 3 beeldtypes.

I: Intra-gecodeerd beeld (I-beeld) Dit is het standaard beeld en is een volledig beeld op zichzelf.

P: Door voorspelling gecodeerd beeld (P-beeld) Dit beeld wordt berekend uitgaande van eerdere I- of P-beelden.

B: Door bidirectionele voorspelling gecodeerd beeld (B-beeld) Dit beeld wordt berekend door het vergelijken van eerdere en latere I- en P-beelden, en bevat daarom de geringste hoeveelheid informatie.

Lineair PCM (impulsiecodemodulatie)

Dit zijn niet-gecomprimeerde digitale signalen, zoals de signalen op CD's.

Weergavebesturing (PBC)

Wanneer een Video-CD weergavebesturing heeft, kunt u scènes en informatie kiezen aan de hand van menu's.

Sampling frequentie

Sampling is een proces dat de geluidshoogte van geluidsgolfmonsters (analoge signalen), die op vastgestelde tijdstippen worden genomen, converteert naar cijfers (digitale codering). De sampling frequentie is het aantal monsters dat per seconde wordt genomen. Dus, hoe hoger de frequentie, hoe getrouwer de weergave van het origineel geluid.

Windows Media en het Windows logo zijn handelsmerken of geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

WMA is een formaat voor datacompressie ontwikkeld door Microsoft Corporation. Het slaat geluid op met dezelfde kwaliteit als een MP3-bestand maar het bestandformaat is kleiner dan dat van MP3.

MPEG Layer-3 compressiemethode voor audio-bestanden vervaardigd onder licentie van Fraunhofer IIS en Thomson multimedia.

Vervaardigd in licentie van Dolby Laboratories. "Dolby", "Pro Logic" en het dubbel D-symbol zijn handelsmerken van Dolby Laboratories.

"DTS" en "DTS Digital Surround" zijn gedeponeerde handelsmerken van Digital Theater Systems, Inc.

Auteursrechtelijk beschermde technologie is in dit systeem ingebouwd. Deze technologie is beschermd door methoderechten van bepaalde V.S. octrooien en andere intellectuele eigendomsrechten in het bezit van Macrovision Corporation en andere rechtseigenaars. Elk gebruik van deze auteursrechtelijk beschermde technologie dient goedgekeurd te zijn door Macrovision Corporation. Zonder de uitdrukkelijke toestemming van Macrovision Corporation mag deze technologie niet worden gebruikt voor andere doeleinden dan de weergave van videoprogramma's in de huiskamer of in een andere beperkte kring. Omvormen of demonteren is verboden.

, HDCD ^ , High Definition Compatible Digital ^ en Pacific Microsonics ^TM zijn gedeponeerde

handelsmerken of handelsmerken van Pacific Microsonics, Inc. in de Verenigde Staten en/of andere landen.

HDCD systeem gefabriceerd onder licentie van Pacific Microsonics Inc. Dit product is gedekt door een of meer van de volgende patenten: United States Patent Nr. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Australië Patent Nr. 669114, en andere patenten aangevraagd.

Taalcodelijst

Abkhaziaans: 6566	Catalaans:	6765	Hindi:	7273	Lingala:	7678	Portugees:	8084	Tagalog:	8476
Afar: 6565	Chinees:	9072	Hongaars:	7285	Litouws:	7684	Punjabi:	8065	Tamil:	8465
Afrikaans: 6570	Corsicaans:	6779	Iers:	7165	Macedonisch:	7775	Quechua:	8185	Tartaars:	8484
Albanees: 8381	Deens:	6865	IJslands:	7383	Malagassisch:	7771	Retoromaans:	8277	Telugu:	8469
Amharisch: 6577	Duits:	6869	Indonesisch:	7378	Malajalam:	7776	Roemeens:	8279	Thais:	8472
Arabisch: 6582	Engels:	6978	Interlingua:	7365	Maleis:	7783	Russisch:	8285	Tibetaans:	6679
Armeens: 7289	Esperanto:	6979	Italiaans:	7384	Maltees:	7784	Samoaans:	8377	Tigrinya:	8473
Assamees: 6583	Estisch:	6984	Japans:	7465	Maori:	7773	Sanskriet: 8365		Tongaans:	8479
Aymara: 6588	Faerörs:	7079	Javaans:	7487	Marathi:	7782	Schots Gaëlisch:	7168	Tsjechisch: 6783
Azerbeidzjaans: 6590	Fijisch:	7074	Jiddisch:	7473	Moldavisch:	7779	Servisch:	8382	Turkmeens:	8475
Bashkir: 6665	Fins:	7073	Joroeba:	8979	Mongools:	7778	Servo-Kroatisch:	8372	Turks:	8482
Baskisch: 6985	Frans:	7082	Kanarees:	7578	Nauruaans:	7865	Shona:	8378	Twi:	8487
Bengalees; Bangla:	Fries:	7089	Kashmiri: 7583		Nederlands:	7876	Sindhi:	8368	Urdu:	8582
	6678	Galicisch:	7176	Kazachs: 7575		Nepalees:	7869	Singalees:	8373	Vietnameses: 8673
Bhutanees: 6890	Georgisch:	7565	Kirgizisch:	7589	Noors:	7879	Sloveens:	8376	Volapuk:	8679
Bihari: 6672	Grieks:	6976	Koerdisch:	7585	Oekraïens: 8575		Slowaaks:	8375	Wels:	6789
Birmaans: 7789	Groenlands:	7576	Koreaans:	7579	Oezbeeks:	8590	Soendanees:	8385	Wolof:	8779
Bretons: 6682	Guarani:	7178	Kroatisch: 7282		Oriya:	7982	Somalisch: 8379		Xosa:	8872
Bulgaars: 6671	Gujarati:	7185	Laotiaans:	7679	Pashto, Pushto:	8083	Spaans:	6983	Zoeloe:	9085
Byelorussisch: 6669	Hausa:	7265	Latijn:	7665	Perzisch:	7065	Swahili:	8387	Zweeds:	8386
Cambodjaans: 7577	Hebreeuws:	7387	Lets:	7686	Pools:	8076	Tadzjieks:	8471

VERSTERKER GEDEELTE

HT870

RMS Uitgangsvermogen: Dolby Digital Modus

Voorkanaal 170 W per kanaal (6 Ω), 1 kHz, 10 % THV

Surroundkanaal 70 W per kanaal (4 Ω), 1 kHz, 10 % THV

Middenkanaal 260 W per kanaal (4 Ω), 1 kHz, 10 % THV

Subwooferkanaal 260 W per kanaal (4 Ω), 100 Hz, 10 % THV

Totaal uitgangsvermogen RMS Dolby Digital 1000 W

DIN uitgangsvermogen: Dolby Digital Modus

Voorkanaal 140 W per kanaal (6 Ω), 1 kHz, 1 % THV

Surroundkanaal 55 W per kanaal (4 Ω), 1 kHz, 1 % THV

Middenkanaal 180 W per kanaal (4 Ω), 1 kHz, 1 % THV

Subwooferkanaal 180 W per kanaal (4 Ω), 100 Hz, 1 % THV

Totaal uitgangsvermogen DIN Dolby Digital 750 W

HT520

RMS Uitgangsvermogen: Dolby Digital Modus

Voorkanaal 60 W per kanaal (4 Ω), 1 kHz, 10 % THV

Surroundkanaal 60 W per kanaal (4 Ω), 1 kHz, 10 % THV

Middenkanaal 60 W per kanaal (4 Ω), 1 kHz, 10 % THV

Subwooferkanaal 200 W per kanaal (4 Ω), 100 Hz, 10 % THV

Totaal uitgangsvermogen RMS Dolby Digital 500 W

DIN uitgangsvermogen: Dolby Digital Modus

Voorkanaal 45 W per kanaal (4 Ω), 1 kHz, 1 % THV

Surroundkanaal 40 W per kanaal (4 Ω), 1 kHz, 1 % THV

Middenkanaal 40 W per kanaal (4 Ω), 1 kHz, 1 % THV

Subwooferkanaal 140 W per kanaal (4 Ω), 100 Hz, 1 % THV

Totaal uitgangsvermogen DIN Dolby Digital 350 W

FM/AM TUNER, AANSLUITINGEN GEDEELTE

Voorkeurkanalen

15 FM-zenders

15 AM/MW-zenders

Frequentiemodulatie (FM)

Frequentiebereik	87,50–108,00 MHz (50-kHz stap)
Gevoeligheid	1,5 μV (IHF)
Signaal/Ruis 26 dB	1,2 μV
Antenne-aansluitingen	75 Ω (asymmetrisch)

Amplitudemodulatie (AM/MW)

Frequentiebereik	522–1629 kHz (9-kHz stap)
AM Gevoeligheid Signaal/Ruis 20 dB bij 999 kHz	560 μV/m

Hoofdtelefoonaansluiting

Aansluiting

Stereo, 3,5 mm plug

DISC GEDEELTE

Discs geschikt voor weergave [8 cm of 12 cm]

(1) DVD-RAM (DVD-VR compatibel, JPEG geformatteerde disc)

(2) DVD-Audio

(3) DVD-Video

(4) DVD-R (DVD-Video compatibel)

(5) CD-Audio (CD-DA)

(6) Video CD

(7) SVCD (In conformiteit met IEC62107)

(8) CD-R/RW (CD-DA, Video-CD, SVCD, MP3, WMA, JPEG geformatteerde disc)

(9) MP3/WMA ^※1

- Compatibele compressiesnelheid: MP3: tussen 32 kbps en 320 kbps WMA: tussen 48 kbps en 320 kbps

(10) JPEG ^2

- Exif Ver 2.1 JPEG Baseline bestanden

- Beeldresolutie: Tussen 320×240 en 6144×4096 pixels (subsampling is 4:2:2 of 4:2:0)

(11) HighMAT Level 2 (Geluid en Beeld)

*1 Totaal gecombineerd maximum aantal herkenbare audio/beeld inhouden en groepen: 4000 audio/beeld inhouden en 400 groepen.

Optische lens

Golflengte (DVD/CD)	662 nm/785 nm
Laservermogen	CLASS 2/CLASS 3A

Audioprestaties (gemeten bij de LINE OUT aansluiting)

(1) Frequentiekarakteristiek

Uitgangsniveau	1 Vp-p (75 Ω)
Aansluiting	Penaansluiting (1 systeem)
	Scart-aansluiting (1 systeem)

S-video uitgang

Y-uitgangsniveau	1 Vp-p (75 Ω)
C-uitgangsniveau	PAL; 0,3 Vp-p (75 Ω)
	NTSC; 0,286 Vp-p (75 Ω)
Aansluiting	S-aansluiting (1 systeem)
	Scart-aansluiting (1 systeem)

Component video-uitgang (480P/480I)

Y uitgangsniveau	1 Vp-p (75 Ω)
PB uitgangsniveau	0,7 Vp-p (75 Ω)
PR uitgangsniveau	0,7 Vp-p (75 Ω)
Aansluiting	Penaansluiting (Y: groen, PB: blauw, PR: rood)(1 systeem)

RGB video-uitgang

R-uitgangsniveau	0,7 Vp-p (75 Ω)
G-uitgangsniveau	0,7 Vp-p (75 Ω)
B-uitgangsniveau	0,7 Vp-p (75 Ω)
Aansluiting	Scart-aansluiting (1 systeem)

LUIDSPREKERS GEDEELTE

HT870 Voorluidsprekers SB-PF921

Type 2-wegs, 3-luidsprekers systeem (Basreflex)

Luidspreker(s) Impedantie 6 Ω

Woofer 6,5 cm Conustype

Woofer 6,5 cm Conustype

Tweeter 6 cm Ringvormig koepeltype

Ingangsvermogen (IEC) 170 W * (Max)

Drukniveau uitgangsgeluid 83 dB/W (1,0 m)

Crossover-frequentie 7 kHz

Afstelbereik luidsprekerhoogte 1160–575 mm

[De hoogte van de standaard is echter vast bepaald op 704 mm]

Gewicht 4 kg

HT870 Surroundluidsprekers SB-PS921

Type 2-wegs, 2-luidsprekers systeem (Basreflex)

Luidspreker(s) Impedantie 4 Ω

Woofer 6,5 cm Conustype

Tweeter 6 cm Conustype

Ingangsvermogen (IEC) 70 W (Max)

Drukniveau uitgangsgeluid 81 dB/W (1,0 m)

Crossover-frequentie 5 kHz

Afstelbereik luidsprekerhoogte 1160–575 mm

[De hoogte van de standaard is echter vast bepaald op 704 mm]

Gewicht 3,6 kg

HT870 Middenluidspreker SB-PC920

Type 2-wegs, 3-luidsprekers systeem (Basreflex)

Luidspreker(s) Impedantie 4 Ω

Woofer 6,5 cm Conustype

Woofer 6,5 cm Conustype

Tweeter 6 cm Ringvormig koepeltype

Ingangsvermogen (IEC) 270 W * (Max)

Drukniveau uitgangsgeluid 82 dB/W (1,0 m)

Crossover-frequentie 5 kHz

HT870 Actieve subwoofer SB-WA870

Type 1 weg, 1 luidspreker systeem (Basreflex)

Luidspreker(s) Impedantie 4 Ω

Woofer 20 cm Conustype

Drukniveau uitgangsgeluid 84 dB/W (1,0 m)

Luidspreker(s) Impedantie 4 Ω

Drukniveau uitgangsgeluid 80 dB/W (1,0 m)

Frequentiebereik 88 Hz–25 kHz (−16 dB)

100 Hz–22 kHz (−10 dB)

Afmetingen (B×H×D) 86×180×112 mm

Gewicht 0,73 kg

HT520 Middenluidspreker SB-PC520

Type 1 weg, 1 luidspreker systeem (Basreflex)

Luidspreker(s) Impedantie 4 Ω

Drukniveau uitgangsgeluid 80 dB/W (1,0 m)

Frequentiebereik 84 Hz–25 kHz (−16 dB)

96 Hz–22 kHz (−10 dB)

Afmetingen (B×H×D) 181×102×112 mm

Gewicht 0,77 kg

HT520 Actieve subwoofer SB-WA520

Type 1 weg, 1 luidspreker systeem (Basreflex)

Luidspreker(s) Impedantie 4 Ω

Woofer 17 cm Conustype

Drukniveau uitgangsgeluid 80 dB/W (1,0 m)

Stroomverbruik HT870 Hoofdapparaat 25 W

HT870 Subwoofer 390 W

HT520 Hoofdapparaat 25 W

HT520 Subwoofer 220 W

Afmetingen (B×H×D) 430×68×359,2 mm

Gewicht HT870 Hoofdapparaat 3,2 kg

HT520 Hoofdapparaat 3,2 kg

Gebruikstemperatuurbereik +5 tot +35 °C

Vochtigheidsbereik 5 tot 90% RV (geen condensatie)

Stroomverbruik in stand-by stand 0,7 W

*De waarden gelden voor een versterker die voorzien is van een begrenzingsfilter voor de lage frequenties

Opmerking

1. De technische gegevens kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Gewicht en afmetingen zijn bij benadering opgegeven.

1. De totale harmonische vervorming is gemeten met een digitale

spectrumanalysator.

Gids voor het verhelpen van storingen

Raadpleeg de onderstaande tabel voordat u beroep doet op een servicecentrum. Raadpleeg uw handelaar voor advies indien u twijfels hebt omtrent de controlepunten of het probleem niet kunt verhelpen aan de hand van de voorgestelde maatregelen in de tabel.

Spanning Blz.

Geen spanning.	●Sluit de stekker van het netsnoer en de systeemkabel stevig aan.	9
Het apparaat schakelt automatisch naar de stand-by stand.	●Het apparaat werd door de SLEEP timer uitgeschakeld. 27

Toetsen reageren niet of werken niet

Geen van de toetsen werkt.	● Dit apparaat kan geen andere discs weergeven dan die in deze gebruiksaanwijzing worden genoemd.● Het apparaat werkt niet normaal ten gevolge van bliksem, statische elektriciteit of een andere uitwendige oorzaak. Schakel het apparaat uit en schakel het vervolgens opnieuw in. Of schakel het apparaat uit, trek de stekker uit het stopcontact, en sluit hem vervolgens opnieuw aan.● Condens heeft zich in het apparaat gevormd: Wacht 1 tot 2 uur om de condens te laten verdampen.	11—
De toetsen op de afstandsbediening werken niet.	● Controleer of de batterijen op de juiste manier zijn geplaatst.● De batterijen zijn leeg: Vervang deze door nieuwe.● Richt de afstandsbediening op de sensor voor de afstandsbediening en voer de bediening uit.	9910
Geen beeld of geen geluid.	● Controleer de video- of audio-aansluitingen.● Controleer of de aangesloten apparatuur is ingeschakeld en de juiste ingangsfunctie is gekozen.● Controleer of er iets opgenomen is op de DVD-RAM.	7, 8, 28——
U bent het wachtwoord voor de restricties (Ratings) vergeten.Zet alle instellingen terug naar de oorspronkelijke fabrieksinstellingen.	● Zet het apparaat in de stopstand en kies “DVD/CD” als de bron. Houd vervolgens [■] op het hoofdapparaat en [≥10] op de afstandsbediening ingedrukt totdat “Initialized” van het tv-scherm verdwijnt. Schakel het apparaat uit en vervolgens weer in.Alle instellingen worden dan weer op de standaardwaarden ingesteld.	—

Ongewenste of onverwachte bediening

Het duurt even voordat de weergave begint. MP3	●Bij weergave van een MP3-track die stilbeelden bevat, kan het een tijdje duren voordat de weergave begint. Ook nadat de weergave is gestart, zal de weergavetijd niet correct worden aangegeven. Dit is normaal.	—
Mappen die dieper gaan dan de achtste laag op een data-CD worden niet juist afgebeeld. WMA | MP3 | JPEG	●Mappen dieper dan de achtste laag worden allemaal weergegeven als de achtste laag.	—
Een menuscherm verschijnt tijdens het overslaan of zoeken. VCD	●Dit is normaal bij gebruik van Video-CD's. —
Geprogrammeerde items worden niet weergegeven. DVD-V	●Sommige items kunnen niet worden weergegeven, ook al zijn ze geprogrammeerd.	—
Het in-beeld menu toont “2” als een optie voor het geluidsspoor wanneer [AUDIO] wordt ingedrukt, maar het geluid verandert niet. DVD-A	●Normaal worden er twee nummers getoond, ook wanneer er geen tweede geluidsspoor op de disc is opgenomen.	—
Wanneer het geluidsspoor wordt veranderd, start de weergave opnieuw vanaf het begin van de track. DVD-A	●Dit is normaal bij gebruik van DVD-Audio. —

Ondertitels

De plaats van de ondertitels is verkeerd.	●Verander de plaats van de ondertitels. ("Subtitle Position" in Display Menu)	19
Geen ondertitels.	●Toon de ondertitels.	14

Merktekens

Kan geen merktekens toevoegen.

●U kunt geen merktekens toevoegen op DVD-RAM.●Als de verstreken afspeeltijd van de disc niet op het display wordt getoond, kunt u geen markeringen toevoegen.

—

A-B herhaalde weergave

Punt B wordt automatisch vastgelegd.	●Als het einde van een item wordt bereikt, wordt dat eindpunt automatisch vastgelegd als punt B.	—
A-B herhaalde weergave wordt automatisch geannuleerd.	●De A-B herhaling wordt geannuleerd wanneer u op [QUICK REPLAY] drukt.	—

Geluidsweergave abnormaal of niet juist

Vervormd geluid.	●Tijdens het weergeven van WMA-bestanden kan er ruis zijn.	—
Sommige effecten werken niet.	●Sommige geluidseffecten werken niet of zijn minder effectief bij bepaalde discs.●Multi Re-master en Dolby Pro Logic II werken niet indien u de weergavesnelheid hebt veranderd.	——
Bromgeluid tijdens weergave.	●Een netsnoer of tl-buis bevindt zich dicht bij de subwoofer. Houd andere apparaten en snoeren uit de buurt van de subwoofer.	—
Gemengd geluid.	●Als u de scart-aansluiting (AV) en de audio-ingangen (TV AUDIO IN) tegelijkertijd gebruikt, schakel dan de apparatuur die op een van beide is aangesloten uit.	—

RQT7427

34

Menu's

Kan het Setup menu niet openen.

●Kies “DVD/CD” als de bron.●Annuleer de alle-groepen, geprogrammeerde en willekeurige weergave.

—15

Abnormaal beeld of geen beeld Blz.

Storing in het beeld.	●Zorg dat dit apparaat direct verbonden is met het tv-toestel, en niet via een videorecorder.	8
Het beeldformaat komt niet overeen met het schermformaat.	●Verander de instelling van “TV Aspect” in het “Video” tabblad.●Verander het beeldaspect op uw tv-toestel. Als uw tv-toestel geen instelfunctie voor het aspect heeft, verander dan “4:3 Aspect” in het Display Menu.●Verander de instelling van Zoom.	201914
Onjuiste displays of bleke kleuren op uw tv-toestel.	●Het apparaat en het tv-toestel gebruiken verschillende videosystemen. Gebruik een multisysteem-tv of een PAL-tv.●Het videosysteem van de disc komt niet overeen met dat van uw tv-toestel.- Correcte weergave van PAL-discs is niet mogelijk op een NTSC tv-toestel.- Dit apparaat kan NTSC-signalen converteren naar PAL 60 voor weergave op een PAL tv-toestel (“NTSC Disc Output” in het tabblad “Video”).	—20
Menu’s worden niet juist weergegeven.	●Stel de zoomverhouding weer in op × 1,00 .●Stel “Subtitle Position” in Display Menu in op “0”.●Stel “4:3 Aspect” in het Display Menu in op “Normal”.	141919
De automatische zoomfunctie werkt niet normaal.	●Schakel de zoomfunctie van het tv-toestel uit.●Gebruik een andere vooringestelde aspectverhouding of stel handmatig af.●De zoomfunctie werkt soms niet goed, vooral in donkere scènes, en zal soms helemaal niet werken met bepaalde soorten discs.	—14—
Het tv-beeld valt weg of bevat storingsstrepen.	●Mogelijk veroorzaakt door batterijladers van mobiele telefoons.●Als u een TV-binnenantenne gebruikt, gebruik dan in plaats daarvan een buitenantenne.●De tv-antennedraad ligt te dicht bij dit apparaat. Houd de antennedraad van het tv-toestel gescheiden van dit apparaat.	—23—

Progressieve video

Er is beeldschaduw wanneer progressieve video-uitgang is ingeschakeld.	●Verander de instelling van “Video Output Mode” in het Picture Menu naar “480I”. Dit probleem wordt veroorzaakt door de editingmethode of editingmateriaal op DVD-Video. Als u interlace-uitgang gebruikt, zou het probleem normaal moeten verdwijnen.	19
Beelden worden niet met progressieve signaaluitvoer weergegeven.	●Tijdens weergave van NTSC-discs, druk op [PROGRESSIVE] op het hoofdapparaat zodat “PROG.” op het display verschijnt. Of kies “480P” in “Video Output Mode” in het Picture Menu. ●De signaaluitvoer is interlace indien dit apparaat via VIDEO OUT, S-VIDEO of SCART op het tv-toestel is aangesloten.	13, 198

Luisteren naar de radio

Ruis.“ST” flikkert of brandt niet.Het geluid is vervormd.	●Stel de positie van de FM- of AM-antenne af.●Gebruik een buitenantenne.	—23
Zwevend geluid.	●Schakel het tv-toestel uit of plaats het verder van dit apparaat vandaan.	—
Lage bromtoon tijdens AM-ontvangst.	●Houd de antenne uit de buurt van andere kabels. —

Bediening van het tv-toestel

Kan het tv-toestel niet bedienen.

●Druk eerst op [TV] om het tv-toestel te bedienen.HT870●Controleer de afstandsbedieningscode voor het merk van uw tv-toestel.

—29

Displays op het apparaat

Het display is donker.	●Kies “Bright” in “FL Dimmer” in het tabblad “Others”.	21
“NO PLAY”	●Het apparaat kan de geplaatste disc niet weergeven. Gebruik alleen discs die het apparaat kan weergeven.●U hebt een lege disc erin geplaatst.	11—
“NO DISC” ●Geen disc in het apparaat. Plaats een disc.●Disc verkeerd erin geplaatst. Plaats de disc op de juiste manier.		—12
“F61”	●Controleer de aansluiting van de luidsprekerkabels en corrigeer zonodig.Als het probleem hierdoor niet verdwijnt, is er een probleem met de stroomvoorziening.Raadpleeg uw handelaar.	5, 7
“DVD U11”	●De disc is vuil. Veeg de disc schoon.	11
“ERROR”	●Onjuiste bediening werd uitgevoerd. Lees de gebruiksaanwijzing en probeer opnieuw.	—
“DVD H□□”□□ staat voor een nummer.	●Er is waarschijnlijk een probleem opgetreden. Het getal dat volgt na “H” hangt af van de toestand van het apparaat. Schakel het apparaat uit en schakel het vervolgens weer in. Of schakel het apparaat uit, trek de stekker uit het stopcontact, en sluit hem vervolgens opnieuw aan.●Indien de foutmelding niet verdwijnt, moet u het codenummer noteren en contact opnemen met een bevoegde monteur.	——

Displays op het tv-scherm

“ ”	●De bediening wordt door het apparaat of door de disc verboden.	—
“Cannot display group xx, content xx”	●U probeert om niet-compatibele inhoud op het display weer te geven.	—
“This disc may not be played in your region”	●U kunt alleen DVD-Video discs weergeven waarop dezelfde regiocode als die van dit apparaat staat vermeld, of waarop “ALL” staat vermeld. Controleer de regiocode op het achterpaneel van dit apparaat.	Om-slag-pagi-na
Geen in-beelddisplays.	●Kies “On” in “On-Screen Messages” in het “Display” tabblad.	21

Kære kunde
