Merk	Frigor
Model	KF 285
Producttype	Koelkast/vriezer combinatie
Spanning	230 V
Frequentie	50 Hz
Vermogen	90 W
Koelmiddel	R600a (isobutaan), 0,023 kg
Netto inhoud	203 L
Bruto inhoud	205 L
Temperatuurklasse	N (optimaal 16°C tot 32°C)
Deur omkeerbaar	Ja, rechts of links scharnierend
Ontdooien (Koelkast)	Automatisch
Ontdooien (Vriezer)	Handmatig
Binnenverlichting lamp	Max 15 W (standaard) of 10 W halogeen
Compressor	Enkele compressor met automatische herstart
Afmetingen (ongeveer)	Hoogte 180 cm, Breedte 60 cm, Diepte 65 cm
Gewicht (ongeveer)	65 kg
Inbegrepen accessoires	Serveerschalen, groentelades, flessenrekken, glazen schappen
Energieverbruik	0,58 kWh/24u
Locatie serienummer	Binnenin de kast op het typeplaatje

Veelgestelde vragen - KF 285 Frigor

Hoe kan ik de deur openingsrichting omkeren?

Raadpleeg de handleiding voor gedetailleerde stappen. Samengevat: leg het apparaat op zijn rug, verwijder handgrepen en scharnieren, verplaats de pen naar de andere kant en monteer opnieuw aan de andere kant. Voor Fresh line-modellen, volg specifieke instructies met 40° kanteling.

Wat moet ik doen als de koelkast niet koelt?

Controleer of de thermostaat niet op '0' staat, de stekker goed is ingestoken en de stroom aan is. Als de compressor niet draait, heeft deze mogelijk een pauze nodig voordat hij automatisch opnieuw start.

Hoe vaak moet ik de vriezer ontdooien?

Ontdooi wanneer de vorst of ijs meer dan 4-5 mm dik is. Verwijder voedsel, plaats een kom met heet water binnenin en maak schoon nadat het ijs is gesmolten.

Kan ik de temperatuur wijzigen?

Ja, draai de thermostaatknop naar 'Max' voor een lagere temperatuur of naar '0' om uit te schakelen. De middelste stand wordt aanbevolen in het begin.

Hoe reinig ik de koelkast?

Zet uit en gebruik een zwakke zeepoplossing met een zachte doek. Gebruik nooit schurende reinigingsmiddelen. Reinig de deurrubber alleen met water. De afvoer voor dooiwater kan worden gereinigd met het meegeleverde hulpstuk.

Waarom hoor ik een druppelend of borrelend geluid?

Dit zijn normale geluiden van circulerend koelmiddel, zelfs als de compressor uit is.

Welke lamp gebruikt de koelkast?

Standaardmodellen gebruiken een max 15 W lamp. Sommige modellen hebben een halogeenlamp (max 10 W, 12 V, G4 voet). Vervang door de afdekking los te draaien na het uitschakelen van de stroom.

Hoe bestel ik reserveonderdelen?

Geef het type en serienummer van het typeplaatje aan de binnenkant van de kast op bij het bestellen van reserveonderdelen.

Wat als de deur blijft plakken?

Er ontstaat een vacuüm bij het openen en sluiten van de vriezerdeur. Plaats indien nodig een voorwerp tussen de afdichting en de kast om lucht binnen te laten.

Kan ik direct na installatie voedsel bewaren?

Laat de koelkast minimaal twee uur stabiliseren na transport of als deze koud is opgeslagen. Steek dan de stekker in het stopcontact en zet de thermostaat op middel; begin geleidelijk aan koelen.

GEBRUIKSAANWIJZING KF 285 Frigor

Gebruiksaanwijzing NL 29

Gefeliciteerd met uw nieuwe koel-/vrieskast

Voordat u de koel-/vrieskast de eerste keer in bedrijf stelt, dient u de hoofdstukken over opstelling en inbouw, inbedrijfstelling en elektrische aansluiting te lezen.

Het wordt aanbevolen de kast inwendig met een lauw sopje schoon te maken en daarna grondig met een zachte doek af te drogen voordat u levensmiddelen aanbrengt.

Deze bedieningshandleiding geldt voor meerdere typen koelkasten, dus de uitrusting kan van model tot model verschillen.

Controleer bij de aankomst dat de kast niet beschadigd is.

Transportbeschadigingen moeten aan de handelaar gemeld worden voordat de koel-/vrieskast in gebruik genomen wordt.

WAARSCHUWING

Oude koelkasten en vriezers zijn vaak voorzien van ingewikkelde sloten die kunnen dichtslaan en alleen van buiten af geopend worden. Wanneer u een dergelijk model ter vernietiging aanbiedt, moet u ervoor zorgen dat het slot onklaar gemaakt is.

- Hierdoor voorkomt u dat spelende kinderen zich erin kunnen opsluiten.

NB! Neem de milieubepalingen betreffende vernietigen in acht. Lees het hoofdstuk

Vind de illustraties achterin de gebruiksaanwijzing, dan kunt u de tekst volgen samen met de afbeeldingen.

Opstelling en inbouw

De koel-/vrieskast mag om redenen van veiligheid en gebruik niet buiten geplaatst worden, maar moet in een droge ruimte geplaatst worden. De kast is berekend voor temperatuurklasse N in overeenstemming met de Europese standaard EN 153. Dit houdt in dat de koel-/vrieskast optimaal werkt bij een ruimtetemperatuur van +16°C tot +32°C.

WAARSCHUWING

Deze koel-/vrieskast bevat Isobutaan R 600a, dat een brandbaar gas is. Het is belangrijk dat het koelcircuit tijdens transport en installatie van de koel-/vrieskast niet beschadigd wordt. In geval van beschadiging dient het gebruik van open vuur vermeden te worden en moet de ruimte goed ontlucht worden. Als het product beschadigd is, mag het niet op de stroom aangesloten worden. Raadpleeg uw leverancier in twijfelgevallen.

De onderlaag moet waterpas zijn en de koel-/vrieskast mag niet op een frame of dergelijke geplaatst worden.

Plaats de koel-/vrieskast niet direct naast een warmtebron als fornuis of kachel, evenmin in de directe zon.

Het is belangrijk dat de koel-/vrieskast volledig recht staat en dat er boven, onder en rondom een goede luchtcirculatie is. De kast wordt afgesteld door aan de twee voetjes op de voorzijde van de kast te draaien.

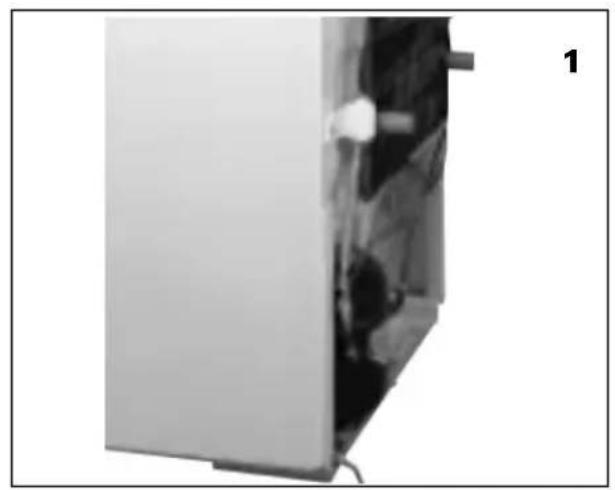

Voordat u de kast tegen de wand aanschuift, moeten de 2 afstandstukken op de condensator op de achterkant vastgezet worden.

NL

Indien 2 koel-/vrieskasten naast elkaar (side-by-side) geplaatst worden, moet er minstens een afstand van 2 cm tussen de kasten zijn.

Als de kast vrij staat maar met de zijkant naar een wand toe, moet de afstand tot de wand min. 5 cm zijn als de scharnierende kant bij de wand staat om te verzekeren dat de deur gemakkelijk te openen is. De koel-/vrieskast mag tijdens transport of verplaatsing niet neergelegd worden. Als u de kast toch meer dan 40° laat hellen, mag de stroom pas aangesloten worden nadat de kast minstens 2 uur verticaal

gestaan heeft.

2

Plaatsing in koude ruimten

Wanneer de koel-/vrieskast in een ruimte geplaatst wordt waar de temperatuur onder +16°C daalt (bv. een onverwarmd zomerhuis) kan dit problemen veroorzaken aangezien de kast maar één compressor en één regeling heeft.

De temperatuurvoeler zal registreren dat het koud genoeg is en daarom niet meer kou voor de koelafdeling produceren. Dit betekent dat er ook niet genoeg kou in de vriesruimte komt en dat u riskeert dat uw diepvriesproducten ontdooien

Elektrische aansluiting

De koel-/vrieskast is gemaakt voor aansluiting op het wisselstroomnet.

3

De aansluitwaarden voor spanning (V) en frequentie (Hz) staan op het typeplaatje in de kast aangegeven. De aansluiting dient aan een wandcontactdoos (stopcontact) met randaarde te geschieden. Het verdient de aanbeveling dat deze wandcontactdoos goed bereikbaar is.

Draairichting van de deur veranderen

Afbeelding 4 laat zien hoe u de deur zelf gemakkelijk kunt veranderen van rechts opgehangen naar links opgehangen – of omgekeerd.

Leg de kast op zijn rug met de voorkant naar boven.

Demonteer eerst de handgrepen.

Demonteer daarna het scharnier aan de top. Verwijder de bovenste deur.

Demonteer het middelste scharnier en verwijder de onderste deur. Schroef de stelschroeven uit het onderste bevestiging. Demonteer de scharnierbevestiging onderop de kast. Verplaats voordat het onderste bevestiging op de tegengestelde zijde wordt gemonteerd, de scharnierpen in de scharnierbevestiging naar het andere scharniergat. Vergeet de opvulring op de scharnierpen niet. Draai de stelschroeven weer vast.

Zet de onderste deur op zijn plaats en monteer het middelste scharnier op de tegengestelde zijde. Zet de bovenste deur op zijn plaats.

Vergeet de opvulring op het middelste scharnier niet.

Monteer de scharnierbevestiging aan de top van de kast op de tegengestelde zijde. Monteer de deurgrepen.

Speciaal voor de Fresh line modellen 4A

Zet de kast uit door de thermostaatknop op „0" te zetten. Leeg de kast en demonteer de handgrepen. Kantel de kast 40° om bij het onderste scharnier te komen. Demonteer de stelvoetjes. Gebruik een kruiskopschroevendraaier om de 3 schroeven van de onderste bevestiging te verwijderen. (1). Verwijder de koelkastdeur en schroef de 3 schroeven van de bevestiging aan de onderzijde van de kast (2) eruit.

Verplaats voordat deze bevestigingen aan de andere kant worden gemonteerd, de draadpen in de scharnierbevestiging naar het andere draadgat. Verwijder de 2 schroeven van het middelste scharnier met een kruiskopschroevendraaier (3). Verwijder de vriezerdeur. Gebruik de schroeven van de andere kant om de gaten af te dekken. Verwijder de draadpen onder het bedieningspaneel met een kruiskopschroevendraaier en verplaats hem naar de andere kant. (4). Zet de vriezerdeur weer op z'n plaats door de deur over de bovenste draadpen te duwen. Monteer het middelste scharnier weer aan de andere kant en schroef het scharnier met een kruiskopschroevendraaier vast. Zet de koelkastdeur weer terug en bevestig het scharnier aan de onderzijde met behulp van een kruiskopschroevendraaier. Monteer de stelvoetjes en daarna de deurgrepen.

Inbedrijfstelling

Indien de koel-/vrieskast tijdens transport gelegen heeft of in een koude omgeving (kouder dan +5°C) opgeslagen is geweest, moet er een rustperiode van minstens 2 uur in acht genomen worden voordat de kast in gebruik genomen wordt. Sluit de stroom aan door de stekker van de koel-/vrieskast in het stopcontact te steken.

Belangrijk. Als de stroomkabel

beschadigd is, moet deze door een overeenkomstige kabel worden vervangen. De kabel wordt door Gram A/S geleverd.

Temperatuurregeling

5

Stel de thermostaatknop op het midden van het bereik wanneer de kast gestart wordt. Na een paar uur is de kast afgekoeld. Indien u een koudere temperatuur wenst, draait u de thermostaatknop richting "Max." Indien u een warmere temperatuur wenst, draait u de thermostaatknop richting "0".

Wanneer de thermostaatknop op "0" staat, is de compressor stopgezet.

Invriezen

In kasten met slechts één compressor volgt de temperatuur in de vriesafdeling de instelling in de koelafdeling verhoudingsgewijs. Moet u snel invriezen, zet u de kast op "Max", de koudste temperatuur. Deze instelling heeft invloed op zowel de koel- als de vriesafdeling, ervaring zal uitwijzen hoe lang het hard invriezen, en daardoor een lage temperatuur in de koelafdeling gewenst is. Nadat het invriezen klaar is, zet u de temperatuur weer op de normale stand.

NB!

Verpak uw diepvriesproducten lucht- en waterdicht om uitdrogen te voorkomen. De porties moeten zo plat mogelijk zijn om snel te kunnen invriezen.

Tijdelijke temperatuurschommelingen

Tijdelijke temperatuurschommelingen zijn normaal en komen o.a. voor wanneer:

• er verse producten ingelegd worden
• de deur langere tijd opengestaan heeft
• het koelelement ontdooit De levensmiddelen worden niet door deze temperatuurschommelingen beïnvloed, en de temperatuur zal weer snel normaal worden.

Reinigen/ontdooien

Zet de compressor uit door de thermostaatknop op "0" te zetten.

Reinigen van koelelement

De koelafdeling heeft een automatische ontdooiing. De kast is het beste met een zachte zeepoplossing en een zachte doek schoon te maken. Gebruik geen schurende reinigingsmiddelen. Maak het afdichtingsprofiel regelmatig schoon om een lange houdbaarheid te waarborgen. Het profiel uitsluitend met schoon water schoonmaken. Losse rijp op de verdamper met een kunststoffen of houten schraper verwijderen. Nooit een mes of ander scherp voorwerp gebruiken omdat dit de verdamper kan beschadigen.

De kunststofdelen van de kast kunnen niet tegen kokend water (max. 85°C). De dooiwaterafvoer met de bijgeleverde schoonmaakpen reinigen. 6

Het is belangrijk ervoor te zorgen dat er geen water in het bedieningspaneel komt.

Ontdooien van het vriesgedeelte

De rijplaag moet als volgt verwijderd worden als hij meer dan 4-5 mm dik is. Verwijder de diepvriesproducten. Leg ze evt. in de koelkast om ze zo koud mogelijk te houden. Zet een schaal met warm water (niet kokend) in de vrieskast. Maak de vrieskast als het ijs gesmolten is, met water en wat afwasmiddel schoon. Droog de vrieskast met een zachte doek af. Stel de temperatuur weer in. Verwijder stof en vuil uit de compressorruimte met een stofzuiger

Gebruik van het koelgedeelte en toebehoren

Groenteladen

De laden onderin de koel-/vrieskast zijn geschikt voor het bewaren van groenten en fruit. De bovenliggende plaat beschermt tegen uitdroging.

De dozen zijn ideaal voor allerlei levensmiddelen. Met de goed sluitende deksel voorkomt u uitdroging en het lastige in- en uitpakken. Spijsoliën, vetten en zwakke zuren tasten het materiaal van de multidozen niet aan. Ze zijn bestand tegen temperaturen van 100°C. Ze kunnen in de afwasmachine, maar mogen echter niet direct tegen het verwarmings-element aan geplaatst worden. De multidozen zijn ook los verkrijgbaar.

NL

Flessenrekken in de deur

Het grote flessenrek onderin de deur is geschikt voor grote 2 liter flessen. Het kleine flessenrek is in hoogte verstelbaar.

7

Glasschappen

Door de schappen om te draaien, kunt u de afstand tussen de schappen afstellen 1 en 2 Haal de schappen eruit door het schap aan de linkerkant omhoog te halen. Begin bij het bovenste schap 3

Gebruik van het vriesgedeelte en toebehoren

Heel het vriesgedeelte is te gebruiken voor invriezen en langdurig bewaren van diepvriesproducten.

Tips

Na het openen en sluiten van de deur naar de vriesafdeling ontstaat een onderdruk in de koel-/vrieskast. Wanneer u de deur kort na elkaar herhaaldelijk moet openen en sluiten, kunt u een lucifer of dergelijke tussen het afdichtingsprofiel en de voorkant van de kast te leggen om te vermijden dat een vacuum ontstaat.

De koel-/vrieskast wordt periodiek niet gebruikt

Zet de thermostaatknop op "0" en schakel de stroom uit. Nadat de koel-/vrieskast is ontdooid en schoongemaakt, moet de deur enigszins open worden gelaten zodat geen onprettige geur ontstaat.

De compressor loopt niet

• Controleer de thermostaatinstelling.
• Controleer of de elektriciteitsvoorziening in orde is (stekker, stopcontact, zekeringen e.d.).

Sissende en borrelende geluiden

Kunnen ontstaan ten gevolge van het circuleren van de vloeistof. Dit is normaal en kan nog even aanhouden nadat de compressor is gestopt.

N.B.:

Het startsysteem heeft een beveiliging tegen te frequent starten. De wachttijd tussen twee keer starten ligt vast in het startmechanisme van de compressor.

Reservedelen

Bij het bestellen van reservedelen altijd het type- en onderdeelnummer opgeven. Deze gegevens vindt u op het typeplaatje in de kast.

Lamp vervangen

Zet de thermostaatknop op "0" en haal de stekker uit het stopcontact. Schroef het beschermkapje met een schroevendraaier los Vervang de lamp door een nieuwe (max. 15 W/E14).

Monteer het beschermkapje weer en sluit de stroom op de kast aan.

9

Indien de kast een halogeenverlichting heeft

Vervang de gloeilamp door een nieuwe (max. 10W, 12V, halogeenvoet G4). Monteer het beschermkapje, schakel de stroom weer in en start de koel-/vrieskast.

9A

Vernietigen

Als de afgedankte koel-/vrieskast moet worden vernietigden, zal dit op een voor het milieu correcte en verantwoorde wijze gedaan moeten worden.

Neem de milieubepalingen betreffende vernietigen in acht. Het kan zijn dat er speciale eisen/voorwaarden zijn die moeten worden nageleefd. U kunt nadere informatie over vernietigenen krijgen bij:

• Gram A/S
• uw handelaar
• de overheid (gemeente, ministerie van milieu e.d.).
