Type product	Autoradio met CD/MP3/WMA-speler en SD-kaartsleuf
Merk / Model	JVC KD-SHX751
Afmetingen installatie (B×H×D)	182 mm × 52 mm × 157 mm
Afmetingen paneel (B×H×D)	188 mm × 58 mm × 13 mm
Gewicht	1,7 kg (exclusief accessoires)
Voedingsspanning	14,4 V gelijkstroom (11 V - 16 V toelaatbaar)
Maximaal uitgangsvermogen	52 W per kanaal (voor/achter)
Continu uitgangsvermogen (RMS)	22 W per kanaal in 4 Ω, 40 Hz - 20 kHz, <0,8% THD
Frequentiebereik FM	87,5 MHz - 108,0 MHz
Frequentiebereik AM	522 kHz - 1 620 kHz
Ondersteunde discs	CD, CD-R, CD-RW (audio-CD, MP3, WMA)
SD-kaartformaat	FAT12/16, max. 512 MB, MP3/WMA
Geluidsfuncties	DSP (Theater, Hall, Club, Dome, Studio, V.Cancel), BBE Digital, CC Converter, EQ (presets en gebruikersinstellingen)
RDS-functies	PTY-zoeken, TA-standby, netwerkvolgen, radiotekst
Beeldweergave	Kleurendisplay, grafische schermen (Large/Small), eigen afbeeldingen via Image Converter
Aansluitingen	LINE IN, SUBWOOFER OUT, CD-wisselaar, stuur-afstandsbediening
Veiligheid	Klasse 1 laserproduct, geen door gebruiker te repareren onderdelen
Onderhoud	Reinig aansluitingen met alcohol, gebruik zachte doek voor discs
Reparatie	Alleen door erkend onderhoudspersoneel
Algemene informatie	Inclusief afstandsbediening RM-RK300, identificatiekaart; handleiding beschikbaar in meerdere talen

Veelgestelde vragen - KD-SHX751 JVC

Hoe stel ik de klok in op de JVC KD-SHX751?

Druk op MENU, kies PSM, stel Clock Hr (uur), Clock Min (minuten) en 24H/12H (kloksysteem) in. Bevestig met OK.

Hoe kan ik de displaydemonstratie uitschakelen?

Ga naar het PSM-menu, kies Demo/Link en stel dit in op Off.

Waarom wordt er 'No Disc' weergegeven en wat moet ik doen?

Controleer of de disc correct is geplaatst. Als het probleem aanhoudt, probeer dan de disc geforceerd uit te werpen via Emergency Eject (zie pagina 4 van de handleiding).

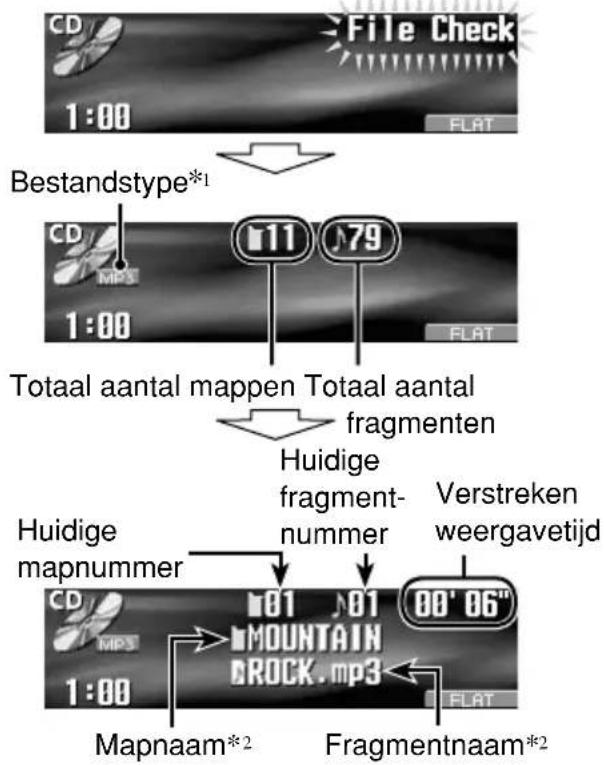

Hoe kan ik MP3-bestanden afspelen vanaf een SD-kaart?

Plaats de SD-kaart in de sleuf, druk op SOURCE en kies SD. De weergave start automatisch. Zorg dat de kaart FAT12/16 geformatteerd is en MP3-bestanden bevat.

Kan ik mijn eigen afbeeldingen op het display tonen?

Ja, gebruik de meegeleverde CD-ROM met Image Converter (Color Ver. 2.0) om afbeeldingen te maken. Download ze via het PICT-menu naar het toestel.

Hoe werkt de TA-standby voor verkeersinformatie?

Houd de T/P-toets ingedrukt totdat de TP-indicator oplicht. De receiver schakelt dan tijdelijk over naar verkeersinformatie, zelfs als u naar een andere bron luistert.

Wat moet ik doen als het bedieningspaneel niet meer beweegt?

Druk op de resetknop (terugsteltoets) aan de voorkant van het toestel. Als dat niet helpt, controleer of er geen voorwerpen het paneel blokkeren.

Hoe stel ik de dimmer in voor de verlichting van het display?

Ga naar PSM-menu, kies Dimmer. U kunt kiezen uit Auto (dimt bij koplampen), Time Set (timer), On (altijd gedimd) of Off.

Kan ik een externe versterker aansluiten?

Ja, via de SUBWOOFER OUT-uitgang of LINE OUT. Pas de versterkingsinstelling (Amp Gain) aan in het PSM-menu: High Power (0-50) of Low Power (0-30).

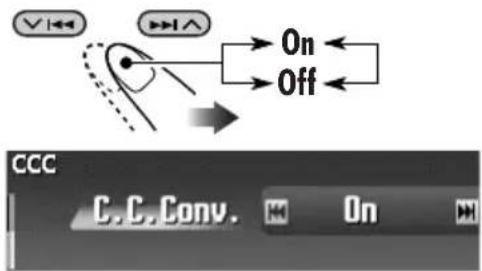

Wat is de CC Converter en hoe schakel ik die in?

De CC Converter vermindert digitale vervorming. Ga naar het CCC-menu en kies On. De indicator licht geel op. Voor uitschakelen kiest u Off.

GEBRUIKSAANWIJZING KD-SHX751 JVC

Zie bladzijde 9 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT

2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

3. VOORZICHTIG: Zichtbare en onzichtbare laserstraling indien open en interlock defect of buiten werking gesteld. Voorkom directe blootstelling aan de straal.

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

Voorkom ongelukken en kijk derhalve beslist goed recht-vooruit wanneer u de receiver tijdens het autorijden moet bedienen.

Let op:

• Plaats geen 8 cm discs (single CD's) in de lade. (Dergelijke discs kunnen namelijk niet worden uitgeworpen.)
• Plaats geen disc met afwijkende vorm —bijvoorbeeld hart- of bloemvormige discs; dit soort discs veroorzaakt namelijk problemen.
• Stel discs niet aan het directe zonlicht bloot en bewaar niet bij de verwarming of in ruimtes die aan hoge temperaturen en een hoge vochtigheid worden blootgesteld. Bewaar discs niet in uw auto.

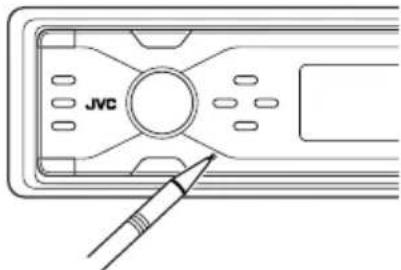

Het apparaat terugstellen

De microcomputer wordt hierdoor teruggesteld. De door u gemaakte instellingen worden tevens gewist.

Opmerking:

Het displayvenster van deze receiver is met nauwkeurig-luisterende onderdelen gefabriceerd, maar heeft echter een klein aantal ineffectieve beeldpunten. Dit is onvermijdelijk en duidt niet op een defect.

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Het apparaat terugstellen 2

Meer over deze gebruiksaanwijzing ..... 4

Geforceerd verwijderen van een disc .... 4

Veranderen van het displaypatroon ..... 5

Oproepen van de diverse menu's 5

Bedieningspaneel — KD-SHX751 6

Namen van onderdelen 6

Afstandsbediening — RM-RK300 7

Belangrijke onderdelen en functies ..... 7

Starten 8

Basisbediening....8

Annuleren van de displaydemonstratie ...

Instellen van de klok 9

Bediening van de radio ...... 10

Luisteren naar de radio 10

Vastleggen van zenders in het geheugen.... 11

Luisteren naar een voorkeurzender ..... 12

Bediening voor FM RDS ...... 13

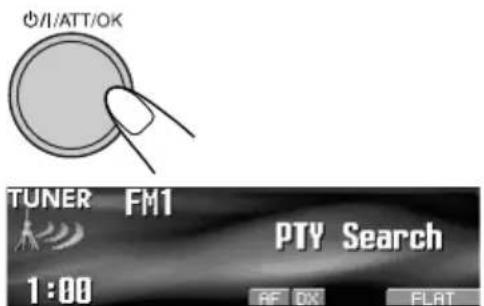

Opzoeken van uw favoriete FM RDS-programma.... 13

Vastleggen van uw favoriete programma's 14

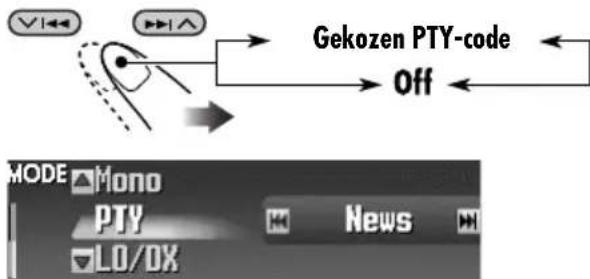

Gebruik van standbyontvangst 15

Volgen van hetzelfde programma —Ontvangst van netwerk-volgen ..... 16

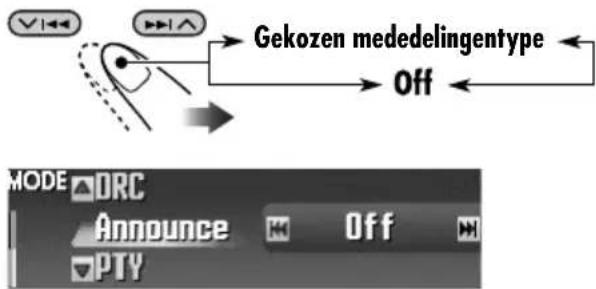

Gebruik van de mededelingen-service —RDS-radiotekst (RT) 16

Bediening voor disc/SD-kaart ... 17

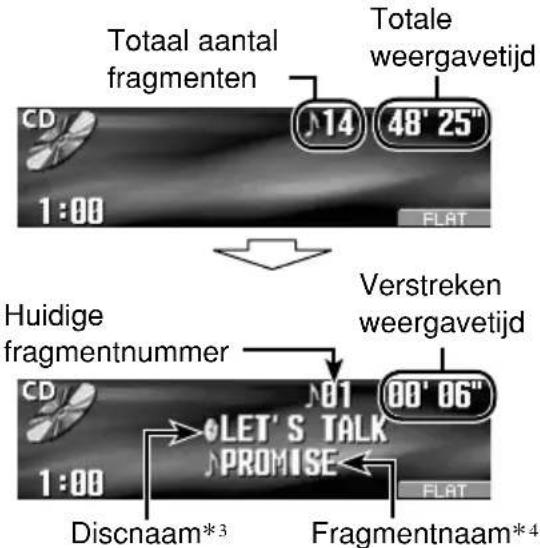

Afspelen van een disc in de receiver .... 17

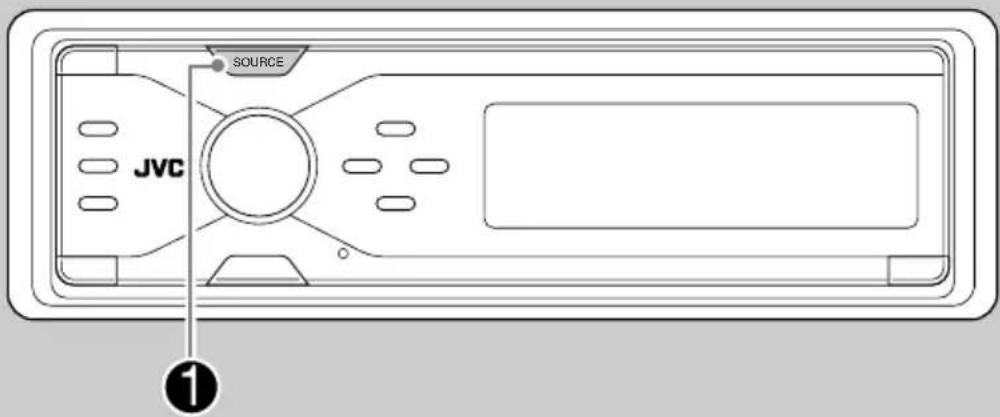

Afspelen van discs in de CD-wisselaar ... 18

Afspelen van een SD-kaart 19

Andere belangrijke functies 21

Kiezen van de weergavefuncties ...... 23

Denk aan de veiligheid....

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Geluidsinstellingen 25

Kiezen van de DSP-functies—DSP ..... 25

Voor een natuurgetrouw geluid 27

Instellen van het geluid met het keuzemenu—SEL 28

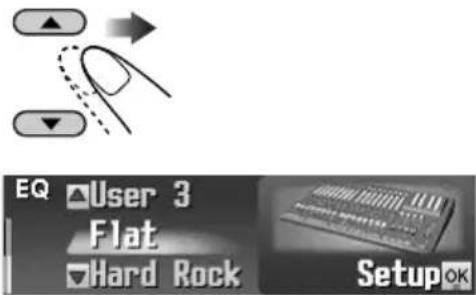

Kiezen van de reeds vastgelegde geluidsfuncties—EQ.... 29

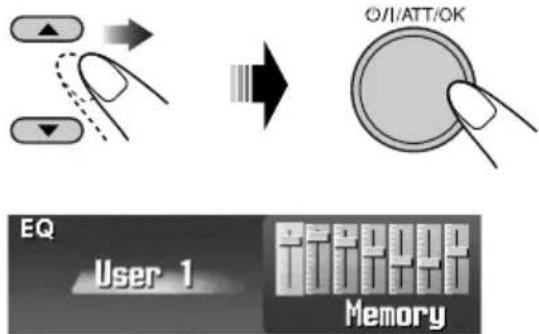

Vastleggen van uw eigen geluidsfuncties 30

Grafische displays ...... 31

Basisprocedure.... 31

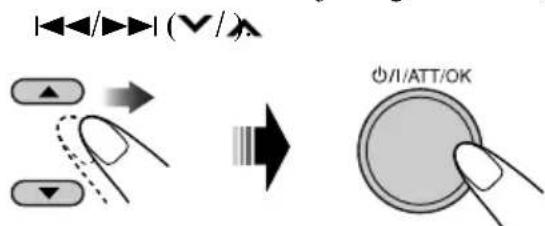

Downloaden van bestanden 32

Wissen van bestanden 33

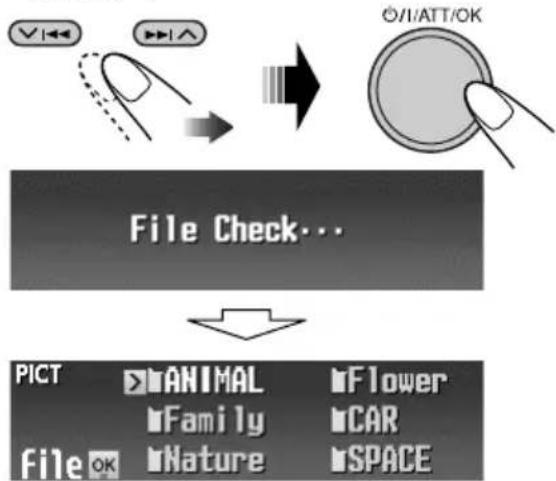

Activeren van de ontvangen bestanden ... 35

Algemene instellingen — PSM.... 36

Basisprocedure.... 36

Kiezen van de dimmerfunctie 40

Andere belangrijke functies ...41

Invoeren van titels voor bronnen 41

Veranderen van de hoek van het bedieningspaneel.... 42

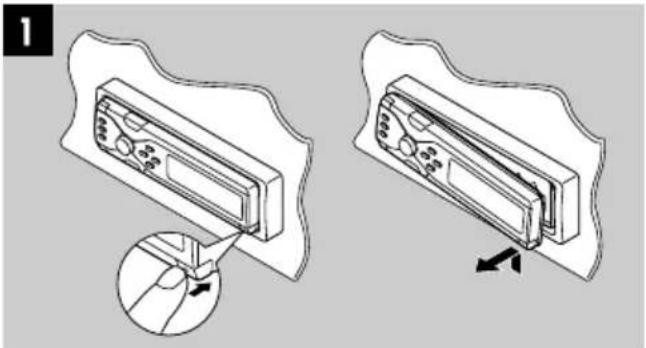

Verwijderen van het bedieningspaneel ... 42

Bediening voor een extern component 43

Weergave van een extern component .... 43

Bediening van de DAB-tuner .... 44

Luisteren naar de DAB-tuner 44

Vastleggen van DAB-services in het geheugen 46

Afstemmen op een vastgelegde DAB- voorkeurservice.... 46

Gebruik van standbyontvangst 47

Blijven volgen van hetzelfde programma —ontvangst van alternatieve frequentie 48

Onderhoud 49

Meer over deze receiver ..... 50

Oplossen van problemen ..... 54

Temperatuur binnen de auto....

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

Meer over deze gebruiksaanwijzing

De volgende methoden worden gebruikt voor het gemakkelijk uitleggen van bedieningen:

• Bepaalde gerelateerde tips en opmerkingen worden bij "Meer over deze receiver" (zie bladzijden 50 t/m 53) beschreven.
• De toetsbedieningen worden voornamelijk met de volgende afbeeldingen uitgelegd:

	Druk kort.
	Druk herhaaldelijk.
	Druk op een van deze.
	Houd ingedrukt totdat de gewenste functie is geactiveerd.
	Houd beide toetsen tegelijkertijd ingedrukt.

De volgende markeringen worden gebruikt en verwijzen naar...

: Bediening voor de ingebouwde CD-speler.

: Bediening voor de CD-wisselaar.

: Bediening van de SD-speler.

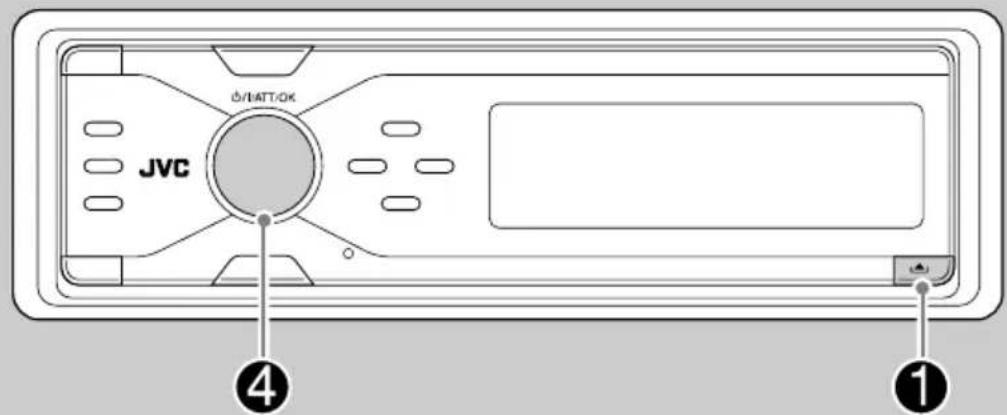

Geforceerd verwijderen van een c

Verwijder de disc als volgt indien een disc niet door de receiver wordt herkend of niet kan worden uitgeworpen.

- Indien een SD-kaart is geplaatst, moet u deze SD-kaart eerst uitwerpen (zie bladzijde 19).

1

No Eject?

Emergency Eject?

2

No Eject?

Emergency Eject?

• Stel de receiver terug indien dit niet werkt.
• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.

Let op met het instellen van het volume:

Discs produceren in vergelijking met andere bronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen.

Veranderen van het displaypatroon

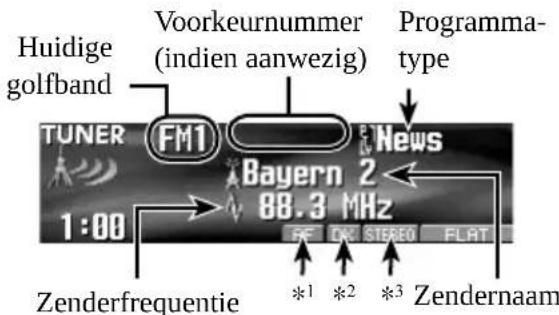

Bijv.: Met "TUNER" als bron gekozen

Bepaalde informatie voor FM RDS-zenders en DAB-services verschijnt.*1

"Small" (beeld van CD-doosje) grafische scherm*2 wordt getoond.

"Large" (volledige schermformaat) grafische scherm ^*2 wordt als achtergrondbeeld getoond.

Audioniveaumeters worden getoond (zie "LevelMeter" op bladzijde 36).

Terug naar het oorspronkelijke displaypatroon.

*1 Voor FM RDS, zie bladzijde 16. Voor DAB, zie bladzijde 48.

*2 U kunt een door u gemonteerd bestand voor het grafische scherm gebruiken (zie bladzijden 31 – 35).

Afhankelijk van het ontvangen bestand duurt het mogelijk wat langer eer het op het display wordt getoond.

*3 De informatiebalk verdwijnt indien u geen bediening uitvoert.

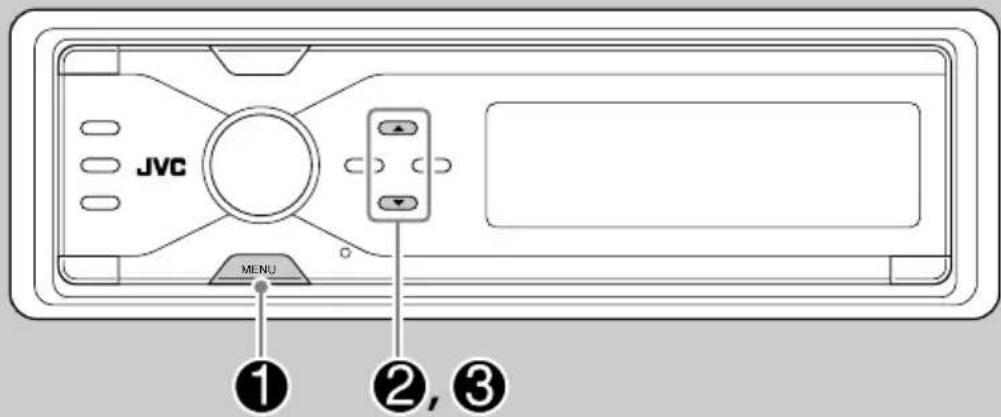

Oproepen van de diverse menu's

Het hoofdmenu is onderverdeeld in de volgende menu's—MODE, PSM, SEL, PICT, DSP, CCC, TITLE, EQ en BBE.

1

2 Verplaats de cursor naar het gewenste menu (MODE, PSM, SEL, PICT, DSP, CCC, TITLE, EQ, BBE).

- Druk op BACK om naar het voorgaande scherm terug te gaan.

* Werkt tevens als indicator voor het aftellen van de tijd.

3 Roep het gekozen menu op.

Bijv.: Met het MODE menu gekozen

- Druk op MENU om terug naar het MENU scherm te gaan.

4 Volg de aanwijzingen op het scherm.

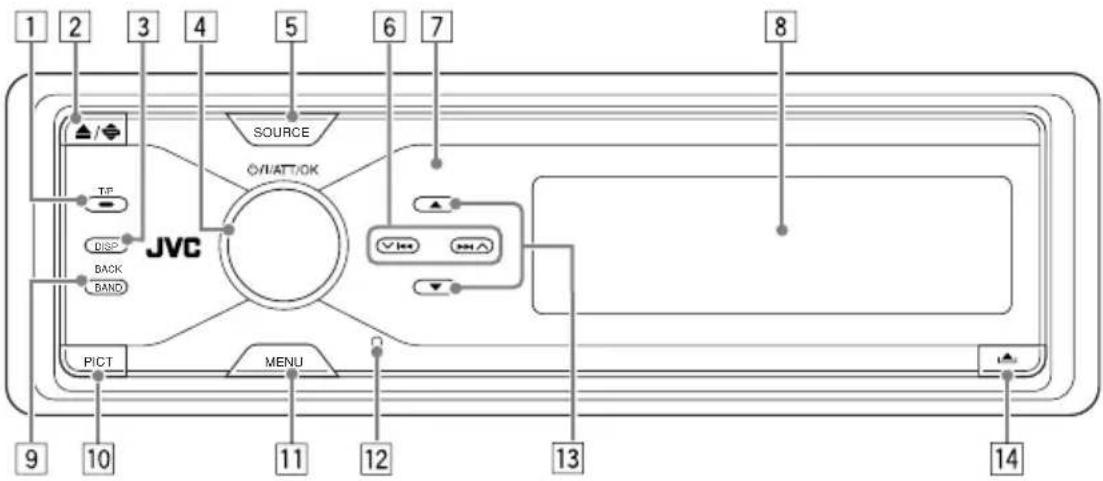

Namen van onderdelen

1 T/P (verkeersinformatie/programmatype) toets

• Houd ingedrukt voor het activeren/annuleren van TA (verkeersinformatiestandbyontvangst) (zie bladzijde 15).
• Houd ingedrukt om het PTY-bedieningsscherm te tonen (zie bladzijde 13).

2 ▲ (uitwerpen)/ ⇌ (hoek) toets

• Druk voor het uitwerpen van een disc.
- Houd even ingedrukt en druk vervolgens herhaaldelijk om de hoek van het bedieningspaneel in te stellen.

3 DISP (display) toets

Voor het veranderen van informatie die op het display wordt getoond.

4 ⏻/I/ATT (standby/aan/demping)/OK toets

• Voor het in- en uitschakelen van de stroom en tevens voor het dempen van het geluid.
• Voor het bevestigen van een keuze tijdens bediening met gebruik van menu's.

Volumeregelschijf

Voor het instellen van het volumeniveau.

5 SOURCE toets

Voor het kiezen van de bron.

6 |◀◀/▶▶| (√/)×toetsen

- Voor FM/AM en DAB: Druk voor het opzoeken van zenders (of ensembles), of houd ingedrukt voor het veranderen van frequentie.

- Voor een disc of SD-kaart: Druk voor het veranderen van fragment, of houd ingedrukt voor versnelde weergave in voor- en achterwaartse richting van een fragment.

- Voor menubediening: Voor het kiezen van menu-onderdelen/waardes.

7 Afstandsbedieningssensor

Stel de afstandsbedieningssensor op het bedieningspaneel NIET aan schel licht (direct zonlicht of licht van een lamp) bloot.

8 Kleurendisplayvenster
9 BAND/BACK toets

• Voor FM/AM en DAB: Voor het kiezen van de golfband.
• Voor menubediening: Voor het terugkeren naar het voorgaande scherm of annuleren van de instelling.

10 PICT (beeld) toets

Voor het tonen van het PICT menu.

11 MENU toets
Voor het tonen van het MENU scherm.
12 Terugsteltoets
13 ▲ (omhoog) / ▼ (omlaag) toetsen

• Voor FM/AM: Houd ingedrukt om de voorkeurzenderlijst te tonen.
• Voor DAB: Druk voor het veranderen van service, of houd ingedrukt voor het tonen van de voorkeurservicelijst.
• Voor een MP3/WMA-disc of SD-kaart: Druk voor het veranderen van map, of houd ingedrukt voor het veranderen van de disclijst (alleen voor "CD-CH") of maplijst.
• Voor menubediening: Voor het kiezen van menu-onderdelen/waardes.

14 (bedieningspaneel ontgrendel) toets

Plaatsen van de lithium-knoopbatterij (CR2025)

Gebruikke batterijen:

Niet weggooien, maar inleveren als KCA.

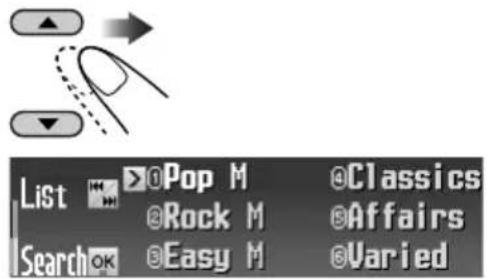

- Richt de afstandsbediening voor gebruik direct naar de afstandsbedieningssensor op de receiver. Zorg dat er geen voorwerpen het pad van de signalen blokkeren.

Waarschuwing:

• Plaats geen ander soort batterij dan een CR2025 of gelijkwaardige batterij; de batterij zou anders kunnen ontploffen.
• Voorkom ongelukken en bewaar de batterij derhalve buiten het bereik van kleine kinderen.
• Voorkom dat de batterij oververhit, barst of een brand veroorzaakt:
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

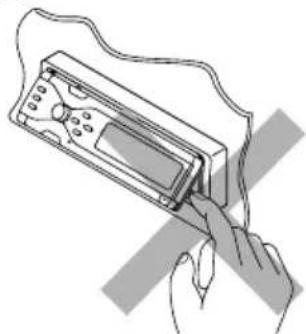

Let op:

De receiver heeft een functie voor bediening met de stuurafstandsbediening.

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Belangrijke onderdelen en functies

1 Ost/Adby/aan/demping) toets Voor het in- en uitschakelen van de stroom en tevens voor het dempen van het geluid.

2 SOURCE toets Voor het kiezen van de bron.

3 ▲ (omhoog) / ▼ (omlaag) toetsen • Voor DAB: Veranderen van service. • Voor een MP3/WMA-disc of SD-kaart: Voor het veranderen van map.

4 VOL (volume) + / - toetsen Voor het instellen van het volume.

5 Cijfertoetsen • Voor FM/AM en DAB: Druk voor het kiezen van voorkeurzenders (of services), of houd ingedrukt voor het vastleggen van een zender (of een service). • Voor een audio-CD of CD-tekst: Voor het kiezen van fragmenten. • Voor een MP3/WMA-disc of SD-kaart: Voor het kiezen van mappen. • Voor CD-wisselaar: Voor het kiezen van discs.

6 ANGLE toets Veranderen van de hoek van het bedieningspaneel.

7 BAND toets Voor het kiezen van de golfband.

8 |◀◀ / ▶▶▶| toetsen

- Voor FM/AM en DAB: Druk voor het opzoeken van zenders (of ensembles), of houd ingedrukt voor het veranderen van frequentie. - Voor een disc of SD-kaart: Druk voor het veranderen van fragment, of houd ingedrukt voor versnelde weergave in voor- en achterwaartse richting van een fragment.

Basisbediening

1 Schakel de stroom in.

U kunt bepaalde bronnen niet kiezen indien ze nog niet gereed staan.

3 • Voor FM/AM-tuner

- Voor DAB-tuner

4 Stel het volume in.

5 Stel het geluid als gewenst in. (Zie bladzijden 25 t/m 30).

Snel dempen van het volume (ATT)

Uitschakelen van de stroom

Annuleren van de displaydemonstratie

De displaydemonstratie start indien er gedurende ongeveer 45 seconden geen bediening wordt uitgevoerd.

[Fabrieksinstelling: Demo]—zie bladzijde 36.

1 Roep het PSM menu op (zie bladzijde 5).

2 Kies "Off".

- Controleer dat “Demo/Link” op het display wordt getoond. Druk op ▲ of ▼ indien dit niet het geval is.

3 Voltooi de procedure.

Activeren van de displaydemonstratie

Kies in stap 2 hierboven “Demo” of “Image Link”. Zie bladzijde 36 voor details.

Instellen van de klok

1 Roep het PSM menu op (zie bladzijde 5).

2 Stel het uur, de minuten en het kloksysteem in.

1 Kies “Clock Hr” (uur), en stel vervolgens het uur in.

2 Kies “Clock Min” (minuut), en stel vervolgens de minuten in.

3 Kies “24H/12H” en kies vervolgens “24H” of “12H”.

3 Voltooi de procedure.

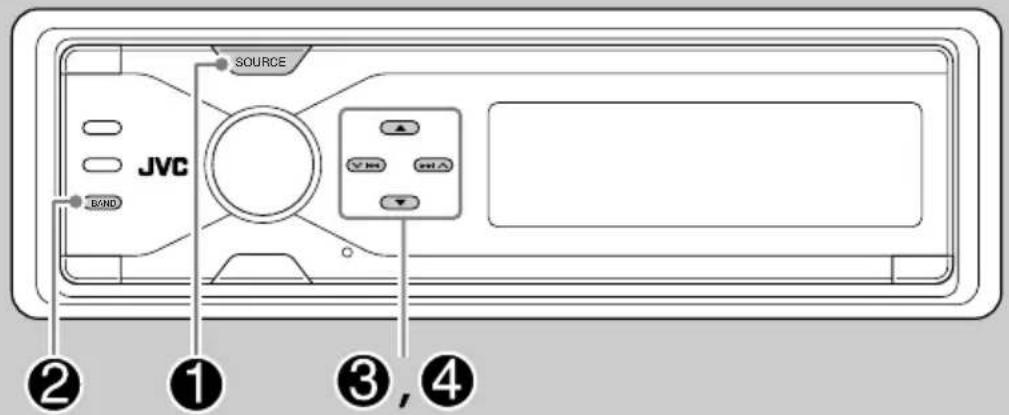

Luisteren naar de radio

*1 AF of REG indicator: Zie bladzijde 38.
^*2 LO of DX indicator: Zie bladzijde 11.
*3 STEREO of MONO indicator:

• De STEREO indicator licht op indien een stereo FM-uitzending met voldoende sterke signalen wordt ontvangen.
  • Zie de rechterkolom voor MONO.

3 Zoek een zender.

Het zoeken stopt wanneer een zender wordt ontvangen.

Voor het stoppen van het zoeken, drukt u nogmaals op dezelfde toets.

Handmatig op een zender afstemmen

In stap ③ hier links...

Activeren van "Handmatig zoeken" (Manual Search)

Kiezen van zenderfrequencies

Indien een stereo FM-uitzending slecht ontvangbaar is

1 Roep het MODE menu op (zie bladzijde 5).
2 Kies "Mono".

De ontvangst is beter, maar het stereo-effect gaat verloren.

4 Voltooi de procedure.

Om weer het stereo-effect te activeren, herhaalt u dezelfde procedure maar kiest u "Off" in stap 3.

Afstemmen op uitsluitend FM-zenders met sterke signalen—LO/DX (lokaal/veraf-extreem)

U hoort mogelijk ruis indien de signalen van de ontvangen zender zwak zijn. Met dit toestel kunnen tijdens het opzoeken van FM-zenders uitsluitend zenders worden herkend waarvan de signalen sterk genoeg zijn.

1 Roep het MODE menu op (zie bladzijde 5).

2 Kies "LO/DX".

- Local: Uitsluitend afstemmen op zenders met sterke signalen.

LO indicator licht op.

4 Voltooi de procedure.

Vastleggen van zenders in het geheugen

U kunt zes zenders voor iedere golfband vastleggen.

Automatisch vastleggen van FM-zenders—SSM(achtereenvolgend vastleggen van sterke zenders)

2 Kies de FM-golfband (FM1 - FM3) waarvan u een zender wilt vastleggen.

3 Roep het MODE menu op (zie bladzijde 5).

4 Kies "SSM".

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Wordt vervolgd....

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,5 MHz onder voorkeurnummer 3 van de FM1-golfband.

1

2

- Indien u vervolgens ▲/▼ ingedrukt houdt, verschijnt de voorkeurzenderlijst (zie stap 7 hieronder).

3

4 Roep het MODE menu op (zie bladzijde 5).

5 Kies "List".

7 Kies een voorkeurnummer.

- U kunt naar de lijsten van andere FM-golfbanden gaan door op ◀◀◀/▶▶l (▼/) te drukken.

8 Leg de zender vast.

Bij gebruik van de afstandsbediening...

Na het afstemmen op de vast te leggen zender

Luisteren naar een voorkeurzender

1

2

3 Voer stappen 4 t/m 7 (van de linkerkolom) uit om de voorkeurzenderlijst op te roepen.

4

Bij gebruik van de afstandsbediening...

Direct kiezen van het voorkeurnummer

Opzoeken van uw favoriete FM RDS-programma

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

- Zie bladzijde 14 voor het vastleggen van uw favoriete programma.

3 Kies een PTY-code.

- U kunt naar andere lijsten gaan door op |◀◀/▶▶| te drukken (∨/λ)

4 Het zoeken van uw favoriete programma start.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Wat u met RDS kunt doen

Met RDS (Radio Data System) kunnen FM-zenders behalve de normale programmasignalen, extra signalen uitsturen. Met RDS-data kan de receiver het volgende uitvoeren:

• Programmatype (PTY) zoeken (zie bladzijde 13)
• Tijdelijk overschakelen naar verkeersinformatie—TA-standbyontvangst (zie bladzijde 15)
• Tijdelijk overschakelen naar uw favoriete programma—PTY-standbyontvangst (zie bladzijden 15 en 38)
• Automatisch volgen van hetzelfde programma—Ontvangst van netwerk-volgen (zie bladzijde 16)
• Programmazoeken (zie bladzijde 38)
• Ontvangst van de mededelingenservice —RDS-radiotekst (RT) (zie bladzijde 16)

PTY-codes

News, Affairs, Info, Sport, Educate, Drama, Culture, Science, Varied, Pop M (muziek), Rock M (muziek), Easy M (muziek), Light M (muziek), Classics, Other M (muziek), Weather, Finance, Children, Social, Religion, Phone In, Travel, Leisure, Jazz, Country, Nation M (muziek), Oldies, Folk M (muziek), Document

Vastleggen van uw favoriete programma's

U kunt uw zes favoriete programmatypes vastleggen.

Leg de programmatypes vast:

2 Kies een "PTYMemory".

3

4 Kies een voorkeurnummer.

5 Kies een PTY-code.

6 Leg vast.

7 Herhaal stappen 4 t/m 6 voor het vastleggen van andere PTY-codes onder andere voorkeurnummers.

8 Voltooi de procedure.

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume wordt op het vooraf ingestelde TA-volumeniveau gesteld (zie bladzijde 38).

- Met een DAB-tuner aangesloten, werkt de standbyontvangst tevens voor het opzoeken van een DAB-service die verkeersinformatie uitzendt.

Activeren van TA-standbyontvangst

De TP indicator verschijnt.

• Indien de TP indicator is opgelicht, is TAstandbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste RDS-signalen niet levert.)
  Voor het activeren van TA-standbyontvangst, moet u op een andere zender (of DAB-service) afstemmen die wel de vereiste signalen levert. De TP indicator stopt te knipperen en blijft continu opgelicht.

Annuleren van TA-standbyontvangst

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

- Met een DAB-tuner aangesloten, werkt standbyontvangst tevens voor het opzoeken van een DAB-service.

Voor het kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 38. De PTY indicator licht op of knippert.

Activeren van PTY-standbyontvangst

1 Roep het MODE menu op (zie bladzijde 5).

2 Kies "PTY".

3 Kies een van de PTY-codes.

4 Voltooi de procedure.

De PTY indicator verschijnt.

• Indien de PTY indicator is opgelicht, is PTY-standbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTYstandbyontvangst nog niet geactiveerd.
  Voor het activeren van PTY- standbyontvangst moet u op een andere zender (of DAB-service) afstemmen die deze vereiste signalen wel levert. De PTY indicator stopt te knipperen en blijft opgelicht.

Annuleren van PTY-standbyontvangst

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hier rechts).

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van de instelling voor ontvangst van netwerk-volgen, zie "AF-Regn'l" op bladzijde 38.

Gebruik van de mededelingen-service—RDS-radiotekst (RT)

Wat is RDS-radiotekst?

RDS-radiotekst is een onderdeel van het RDS-datasignaal waarmee diverse tekstinformatie (bijv. programma-informatie, telefoonnummers, e-mail en web-adressen, informatie over artiesten/titels en nieuwsoverzichten) kan worden verstuurd. Radiotekst is een onderdeel van de RDS-uitzending. Eén mededeling kan maximaal 64 tekens hebben.

De mededelingenservice is een extra service en niet alle zenders leveren deze service.

Nadat u op een zender heeft afgestemd die de mededelingenservice levert, wordt deze service automatisch ontvangen.

Tonen van RDS-radiotekst (RT) informatie

Tijdens het luisteren naar een zender die RT levert....

- Het radiotekstschem verdwijnt tijdelijk wanneer u de receiver bedient.

Het laden van data duurt even. Tijdens het laden verschijnen "Loading" en een laad-aanduiding.

- Het percentage van het laden van data wordt bij benadering met de aanduidingen aangegeven.

Indien er geen tekstmededeling beschikbaar is, zal het bronbedieningsscherm in plaats van het tekstscherm verschijnen. Het tekstscherm zal dan echter later automatisch weer verschijnen zodra er een tekstmededeling is.

Voor het in één keer tonen van de tekst, houdt u DISP ingedrukt terwijl radiotekst wordt getoond.

Het multi-regel tekstscherm verschijnt.

Houd DISP weer ingedrukt om terug naar het voorgaande scherm te gaan.

Bediening voor disc/SD-kaart

Afspelen van een disc in de receiver

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

MP3 en WMA (Windows Media® Audio) "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.

- Indien een MP3-map of WMA-map een beeldbestand heeft dat met Image Converter (Color Ver. 2.0)—is gemonteerd—bijgeleverd op de CD-ROM, kunt u een beeld op het display tonen terwijl de fragmenten van de map worden afgespeeld—ImageLink. (Zie bladzijden 36 en 52 voor details).

• Met een MP3-disc of WMA-disc geplaatst:

- Met een audio-CD of CD-tekst geplaatst:

*1 Afhankelijk van het herkende bestand licht de MP3 of WMA indicator op.
*2 De naam van het album/de zanger met indicator en de fragmenttitel met indicator verschijnt indien "Tag" op "On" is gesteld (zie bladzijd 38).
*3 Verschijnt uitsluitend voor een CD-tekst en CD indien ingevoerd of opgenomen. ("No Name" verschijnt even indien er geen naam voor een audio-CD is ingevoerd of opgenomen.)
*4 Verschijnt alleen voor een CD-tekst. ("No Name" verschijnt indien er geen naam is opgenomen.)

Stoppen van de weergave en uitwerpen van de disc

Druk nogmaals om het bedieningspaneel weer terug naar de voorgaande stand te brengen.

Afspelen van discs in de CD-wisselaar

Meer over de CD-wisselaar

Gebruik bij voorkeur de JVC MP3- compatibele CD-wisselaar met deze receiver.

• U kunt tevens andere CD-wisselaars uit de CH-X serie (uitgezonderd CH-X99 en CH-X100) aansluiten. Deze wisselaars zijn echter niet geschikt voor MP3-discs en u kunt derhalve dan geen MP3-disc afspelen.
• U kunt geen CD-wisselaars uit de KD-MK serie met deze receiver gebruiken.
• Op een CD-tekst opgenomen disctekstinformatie kan worden getoond indien een JVC CD-tekst compatibele CD-wisselaar is aangesloten.
• U kunt geen WMA-disc in de CD-wisselaar afspelen of gebruiken.

Alle fragmenten van de geplaatste discs in het magazijn worden herhaald afgespeeld totdat u van bron verandert of het magazijn van de CD-wisselaar verwijdert.

* U kunt de CD-wisselaar niet kiezen indien u de “Ext Input” instelling op “Ext Input” heeft gesteld (zie bladzijde 39).

- Indien de geplaatste disc een MP3-disc is:

- Indien de geplaatste disc een audio-CD of CD-tekst is:

*1 De naam van het album/de zanger met indicator en de fragmenttitel met indicator verschijnt indien "Tag" op "On" is gesteld (zie bladzijde 38).
*2 Verschijnt uitsluitend voor een CD-tekst en CD indien ingevoerd of opgenomen. ("No Name" verschijnt even indien er geen naam voor een audio-CD is ingevoerd of opgenomen.)
*3 Verschijnt alleen voor een CD-tekst. ("No Name" verschijnt indien er geen naam is opgenomen.)

Afspelen van een SD-kaart

Meer over de SD-kaart

U kunt op een SD-kaart opgenomen MP3/WMA-fragmenten afspelen en het vastgelegde beeld tijdens weergave op het display tonen—ImageLink. (Zie bladzijden 36 en 52 voor details). Het vereiste SD-opnameformaat is FAT 12/16 en de aanbevolen opslagcapaciteit is 8 MB t/m 512 MB.

- U kunt geen MMC of mini-SD met deze receiver gebruiken.

Schakel de stroom uit alvorens het bedieningspaneel te verwijderen.

Verwijderen van het bedieningspaneel.

Druk de SD-kaart verder in de laadgleuf totdat u een "klik" hoort.

Voor het uitwerpen van de SD-kaart, drukt u nogmaals op de SD-kaart.

- Druk de SD-kaart voorzichtig in de gleuf (laat niet te snel los); de SD-kaart wordt anders weer uit het toestel geworpen.

Wordt vervolgd....

3

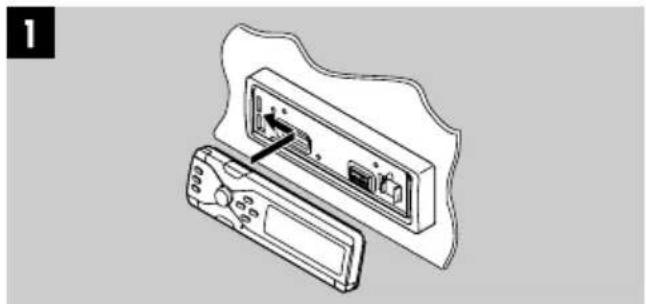

Bevestigen van het bedieningspaneel.

4
• Het bedieningspaneel

keert naar de voorgaande positie terug (zie bladzijde 42).

De weergave start automatisch indien er fragmenten zijn opgenomen.

Met een SD-kaart geplaatst....
1

* De naam van het album/de zanger met indicator en de fragmenttitel met indicator verschijnt indien "Tag" op "On" is gesteld (zie bladzijde 38).

Snel voor- of achterwaarts in het fragment

Snel in voorwaartse richting.

Snel in achterwaartse richting.

Naar volgende of voorgaande fragmenten verspringen

Naar volgende fragmenten.

Naar het begin van het huidige fragment, en vervolgens naar voorgaande fragmenten.

Naar volgende of voorgaande mappen verspringen (alleen voor MP3- en WMA- fragmenten)

Voor MP3-fragmenten:

Voor WMA-fragmenten:

Naar volgende mappen.

Naar voorgaande mappen.

- Door de toetsen ingedrukt te houden, kunnen

de disclijst ( ) en maplijst

( ○ / Swoelen getoond (zie

het volgende gedeelte).

Andere belangrijke functies

Kiezen van een disc/map/fragment uit de lijst

- Deze functie is niet beschikbaar voor een audio-CD of een CD-tekst met "CD" als bron gekozen.

1 Roep het MODE menu op (zie bladzijde 5).

2 Kies "List".

3 Kies het soort lijst—“Disc”*1, “Folder”*2 of “File”*2.

*1 Alleen kiesbaar indien "CD-CH" als bron is gekozen.

*2 Verschijnt alleen voor MP3/WMA-bestanden.

1 Met “Disc” gekozen:

De disclijst verschijnt.

- U kunt naar andere lijsten gaan door op |◀◀/▶▶| (∧/▼) te drukken.

Kiezen van een disc

Wordt vervolgd....

Start de weergave

• De maplijst van de gekozen disc verschijnt in de volgende gevallen;
• indien de gekozen disc een MP3-disc is, en
• indien u de huidige disc kiest (opgelicht op het scherm).

2 Met "Folder" gekozen:

De maplijst verschijnt.

- U kunt naar andere lijsten gaan door op |◀◀/▶▶| (∧/) te drukken.

Kiezen van een map

Start de weergave

- De bestandslijst verschijnt indien u de huidige map (opgelicht op het scherm) heeft gekozen.

3 Met "File" gekozen:

De bestandslijst verschijnt.

- U kunt naar andere lijsten gaan door op ◀◀◀/▶▶| (∧/Υ)te drukken.

Kiezen van een bestand

Start de weergave

Met gebruik van de afstandsbediening...

• Direct kiezen van disc ( )
• Direct kiezen van een fragment van een audio-CD of CD-tekst ( [ ] )
• Direct kiezen van een MP3/WMA-map ( /

Kiezen van nummer 1 - 6:

Kiezen van nummer 7 (1) - 12 (6):

- Voor MP3/WMA-mappen: De mappen moeten een 2-cijferig nummer aan het begin van de naam hebben—01, 02, 03, enz.

Vergrendelen van een disc

U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen.

1

2 Controleer dat "No Eject?" is gekozen (opgelicht)...

"No Eject" knippert en de disc kan niet worden uitgeworpen.

Annuleren van de vergrendeling

Herhaal deze procedure maar kies Ⓒ/1/ATT/OK (zodat het oplicht) en druk dan in stap 2 op OK. "Eject OK" knippert.

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1 Roep het MODE menu op (zie bladzijde 5).

2 Kies een van de weergavefuncties — “Intro”, “Repeat” of “Random”.

3 Kies de gewenste weergavefunctie.

bladzijde 24 voor details.

4 Voltooi de procedure.

Wordt vervolgd....

Intro-weergave

Bijv.: Met "Track Intro" gekozen tijdens weergave van een MP3-disc in de receiver

Functie Weergave van de eerste 15 seconden van ...

Track: Alle fragmenten van de huidige disc of de SD-kaart.

• Tijdens weergave licht op.

Folder*1: Eerste fragment van alle mappen van de huidige disc of de SD-kaart.

• Tijdens weergave licht op.

Disc*2: Eerste fragment van alle geplaatste discs.

• Tijdens weergave licht op.

Off: Geannuleerd.

Herhaalde weergave

Bijv.: Met "Track Repeat" gekozen tijdens weergave van een MP3-disc in de receiver

Functie Herhaalde weergave

Track: Het huidige fragment.

• Tijdens weergave licht op.

Folder*1: Alle fragmenten van de huidige map.

• Tijdens weergave licht op.

Disc*2: Alle fragmenten van de huidige disc.

• Tijdens weergave licht op.

Off: Geannuleerd.

Willekeurige weergave

Bijv.: Met "Disc Random" gekozen tijdens weergave van een MP3-disc in de receiver

Functie Willekeurige weergave

Folder*1: Alle fragmenten van de huidige map en vervolgens de fragmenten van de volgende map, enz.

• Tijdens weergave licht op.

Disc: Alle fragmenten van de huidige disc.

• Tijdens weergave licht op.

SD: Alle fragmenten van de SD-kaart.

• Tijdens weergave licht op.

All*2: Alle fragmenten van alle geplaatste discs.

• Tijdens weergave licht op.

Off: Geannuleerd.

*1 Alleen tijdens weergave van een MP3-fragment ( of

WMA-fragment ( ○ □ / SD

*2 Alleen tijdens weergave van discs in de CD-wisselaar ( ).

Kiezen van de DSP-functies—DSP

U kunt een beter akoestisch geluidsveld, zoals bijvoorbeeld in een bioscoop of grote zaal, voor uw muziek krijgen.

Beschikbare DSP-functies:

Defeat (Er wordt geen DSP-functie gebruikt) Theater, Hall, Club, Dome, Studio, V.Cancel (Voice Cancel: de vokalen worden onderdrukt. Geschikt wanneer u zelf met de muziek wilt meezingen—Karaoke).

1 Roep het DSP menu op (zie bladzijde 5).
2 Kies een van de DSP-functies.

Bijv.: Met "Theater" gekozen

• Voltooien van de procedure

- Instellen van het effectniveau

→ Ga naar stap ③.

3 Instellen van het effectniveau (1 - 3).

Het gekozen DSP-effectniveau is van toepassing op alle DSP-functies, uitgezonderd "V.Cancel".

- Het effect wordt sterker naarmate u een hoger nummer kiest.

• Voltooien van de procedure

• Nauwkeurig verder afstellen

→ Zie bladzijde 26.

Voor het annuleren van de DSP-functies, kiest u "Defeat" in stap ②.

Wordt vervolgd....

Nauwkeurige instellingen voor de DSP-functies maken

De gemaakte instellingen zijn effectief voor alle DSP-functies, uitgezonderd "V.Cancel".

Instelbare onderdelen:

Het aantal ingebouwde luidsprekers:

Kies het aantal in uw auto ingebouwde luidsprekers—"2ch" of "4ch".

- Indien er vier ingebouwde luidsprekers in uw auto zijn (4ch), moet u het formaat van uw auto kiezen (zie stap 4 hierna).

Positie luisterstoel:

Kies de luisterplaats voor het lokaliseren van het geluid.

1 Herhaal stappen ① t/m ③ op bladzijde 25 om een DSP-functie te kiezen (uitgezonderd "V.Cancel").

2 Kies het aantal ingebouwde luidsprekers.

2ch:	Kies indien u twee luidsprekers heeft.
4ch:	Kies indien u vier luidsprekers heeft.

- Ga naar stap 5 indien u "2ch" heeft gekozen.

4 Indien u hiervoor "4ch" heeft gekozen, moet u uw autoformaat kiezen.

Middle: Kies indien de afstand vanaf de achterluidsprekers tot de luisterpositie bijna gelijk is aan de afstand tot de voorluidsprekers.

Large: Kies indien de afstand vanaf de achterluidsprekers tot de luisterpositie langer is dan de afstand tot de voorluidsprekers.

Compact: Kies indien de afstand vanaf de achterluidsprekers tot de luisterpositie korter is dan de afstand tot de voorluidsprekers.

5 Kies uw luisterstoelpositie.

All: Voor alle voor- en achterstoelen.

Front: Voor beide voorstoelen.

R.Front: Voor de rechtervoorstoel.

L.Front: Voor de linkervoorstoel.

6 Voltooi de procedure.

Voor een natuurgetrouw geluid

■ Activeren van de converter voor compensatie van compressie (CC Converter)

De CC Converter elimineert trillingen en verschuiving en zorgt voor een drastische vermindering van de digitale vervorming. Deze verwerking kan zowel voor analoge als digitale bronnen worden gebruikt zodat u met iedere bron een natuurgetrouw geluidsveld krijgt.

1 Roep het CCC menu op (zie bladzijde 5).

2 Kies "On".

- Indien "C.C.Conv." is geactiveerd, licht de CCC indicator geel op het display op.

- Voor het annuleren van de CC Converter, om "Off" te kiezen.

3 Voltooi de procedure.

Activeren van BBE Digital

BBE Digital* is een nieuwe digitale verwerkingsmethode voor het terugkrijgen van de helderheid en duidelijkheid van het oorspronkelijke "live" geluid van een opname, uitzendingen, enz.

Wanneer een luidspreker geluid reproduceert, wordt een frequentie-afhankelijke fase-verplaatsing gebruikt, waardoor geluiden met hoge frequenties later uw oren bereiken dan geluiden met lage frequenties. BBE Digital regelt de fase-verhouding tussen de lage, midden en hoge frequenties door een progressieve langere vertragingstijd voor de lage en midden frequenties toe te voegen zodat alle frequenties de luisteraar tegelijkertijd op de juiste tijd bereiken.

1 Roep het BBE menu op (zie bladzijde 5).

2 Kiezen van het effectniveau.

Bijv.: Met "1" gekozen

- Het effect wordt sterker naarmate u een hoger nummer kiest. Indien "BBE" is geactiveerd, licht de BBE indicator groen (met het huidige niveau) op het display op.

- Voor het annuleren van de BBE Digital, om "Off" te kiezen.

3 Voltooi de procedure.

* Gefabriceerd onder licentie van BBE Sound, Inc. Licentie verleend door BBE Sound, Inc. Onder USP4638258, 5510752 en 5736897. BBE en het BBE symbool zijn geregistreerde handelsmerken van BBE Sound, Inc.

Instellen van het geluid met het keuzemenu—SEL

U kunt de geluidskarakteristieken naar wens instellen.

1 Roep het SEL menu op (zie bladzijde 5).
2 Kies het in te stellen onderdeel—“Fad/Bal”, “Subwoofer” of “VolAdjust”.

Bijv.: Met "Fad/Bal" gekozen

Indien u “Fad/Bal” en “Subwoofer”, heeft gekozen, moet u op ⏻/I/ATT/OK drukken OK om het gekozen menu op te roepen.

3 Stel het gekozen onderdeel in.

- Druk op BACK indien u andere SEL-instellingen wilt maken.

4 Voltooi de procedure.

■ Instellen van de fader en balans—Fad/Bal

Instellen van de fader—het luidsprekeruitgangs balans tussen de voor- en achterluidsprekers.

• Geheel omhoog—alleen voor
• Geheel omlaag—alleen achter

Instellen van de balans—het luidsprekeruitgang sbalans tussen de linker- en rechterluidsprekers.

• Geheel naar links—alleen links
• Geheel naar rechts—alleen rechts

Instellen van de subwooferuitgang—Subwoofer

Kies een geschikte drempelfrequentie voor de aangesloten subwoofer.

- 55Hz / 85Hz / 115Hz

- Frequenties hoger dan het gekozen niveau worden niet naar de subwoofer gestuurd.

Instellen van het subwooferuitgangsniveau.

• 0 (min.) t/m 8 (max.)

Instellen van het ingangsniveau van iedere bron—VolAdjust

U moet deze instelling voor iedere afzonderlijk bron, uitgezonderd FM, maken. Kies alvorens in te stellen de gewenste bron.

Na het maken van de instelling wordt deze in het geheugen vastgelegd en zal het volumeniveau iedere keer met het ingestelde niveau worden verlaagd of verhoogd wanneer u van bron verandert.

Stel het ingangsniveau in overeenstemming met het FM-geluidsniveau in.

- -5 (min.) t/m +5 (max.)

Kiezen van de reeds vastgelegde geluidsfuncties—EQ

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen.

Beschikbare geluidsfuncties

Flat (Neutraal, geen geluidsfunctie), Hard Rock, R&B (Rhythm&Blues), Pop, Jazz, Dance, Country, Reggae, Classic, User 1, User 2, User 3

1 Roep het EQ menu op (zie bladzijde 5).

2 Kies een geluidsfunctie.

Bijv.: Met "Flat" gekozen

3 Voltooi de procedure.

Vastleggen van uw eigen geluidsfuncties

U kunt de geluidsfuncties verder afstellen en uw instellingen in het geheugen vastleggen.

1 Roep het EQ menu op (zie bladzijde 5).

2 Kies een geluidsfunctie (zie stap 2 op bladzijde 29).

4 Stel als gewenst in.

2 Stel het niveau van de gekozen frequentieband binnen -05 t/m +05 in.

3 Herhaal stappen 1 en 2 voor het instellen van de andere frequentiebanden.

5 Leg de instellingen vast.

2 Kies een van de gebruikersfuncties—User 1/2/3.

Bijv.: Met "User 1" gekozen

De volgende lijst toont de reeds vastgelegde frequentieniveaus voor iedere geluidsfunctie:

Zorg, alvorens de volgende procedure te starten, dat u een CD-R of een SD-kaart met stilbeelden (foto's) en animaties (films) heeft.

• Met Image Converter (Color Ver. 2.0) op de bijgeleverde CD-ROM kunt u uw eigen beelden en animaties maken. (U vindt wat voorbeelden opde CD-ROM.)
• U kunt een formaat voor een beeld en animatie van het grafische display vastleggen—"Large" en "Small" (zie bladzijde 5).

1 Plaats een CD-R, een SD-kaart of de bijgeleverde CD-ROM.

• CD-R/bijgeleverde CD-ROM

2 Roep het PICT menu op (zie bladzijde 5).

- U kunt door een druk op PICT direct het PICT menu oproepen.

3 Kies het beeldformaat—"Large" (groot) of "Small" (klein).

5 Kies een onderdeel.

Bijv.: Met "Delete" gekozen

• Downloaden van bestand(en):
  → "Download" (zie bladzijde 32)
  • Wissen van bestand(en):
  → “Delete” (zie bladzijde 33)
  • Wissen van alle bestanden:
  → "AllDelete" (zie bladzijde 34)
  • Activeren van bestand(en):
  → Activeren van de ontvangen bestanden (zie bladzijde 35)

BELANGRIJK:

• Zie tevens de Image Converter PDF-bestanden in de "Manual" map op de bijgeleverde CD-ROM.

• Stilbeelden (foto's) en animaties (films) moeten de volgende extensiecode achter de bestandsnaam hebben:

• jpl: voor stilbeelden van groot formaat

• jpm: voor stilbeelden van klein formaat
• jpa: voor animaties van groot formaat
  -jpb: voor animaties van klein formaat
• jpw: voor ImageLink (zie bladzijden 36 en 52)

- Let op het volgende alvorens bestanden te downloaden of te wissen:

• Download niet tijdens het autorijden.
• Draai de contactsleutel niet naar "uit" tijdens het downloaden of wissen van een bestand.*
• Verwijder het bedieningspaneel niet tijdens het downloaden of wissen van een bestand.*

* Het downloaden of wissen wordt anders namelijk niet goed uitgevoerd.

Downloaden van bestanden

• Picture: Grafisch scherm Downloaden/wissen van stilbeelden (16 stilbeelden voor zowel groot formaat als voor klein formaat) die worden getoond tijdens weergave van een bron.
• Movie: Grafisch scherm Downloaden/wissen van een animatie (60 frames voor zowel groot formaat als voor klein formaat) die wordt getoond tijdens weergave van een bron.

■ Downloaden van beelden of een animatie

• Het downloaden van een animatie kost wat tijd. Zie bladzijde 53 voor details.
• Zie bladzijde 35 voor het activeren van de ontvangen bestanden.

1 Voer stappen ① t/m ⑤ op bladzijde 31 uit.

• Kies het beeldformaat in stap ③.
- Kies vervolgens "Download" in stap ⑤.

2 Kies het bestandstype "Picture" of "Movie".

De maplijst verschijnt.

3 Kies een map.

• U kunt naar andere lijsten gaan door op

De bestandslijst verschijnt.

4 Kies een bestand.

• U kunt naar andere lijsten gaan door op

001.jpl Download OK?OK

5 Download het bestand.

• Druk op DISP om het downloaden te annuleren.
• De bestandslijst verschijnt weer nadat het downloaden is voltooid.

6 • Voor het downloaden van meer beelden van dezelfde map, moet u stappen 4 en 5.

- Druk op BACK om meer beelden van een andere map te downloaden. Herhaal vervolgens stappen 3 t/m 5 herhalen.

7 Voltooi de procedure.

Wissen van bestanden

Wissen van vastgelegde beelden en animaties

1 Voer stappen ① t/m ⑤ op bladzijde 31 uit.
• Kies het beeldformaat in stap ③.
- Kies vervolgens "Delete" in stap ⑤.

2 Kies het bestandstype "Picture" of "Movie".

Bijv.: Met "Picture" gekozen

3 • Wissen van vastgelegde beelden

1

De bestandslijst verschijnt.

3 Kies een bestand.

- U kunt naar andere lijsten gaan door op |◀◀/▶▶| (√/.)

- Na het wissen van een bestand verschijnt de bestandslijst weer.

5 Herhaal stap 3 en 4 om meer beelden te wissen.

Wordt vervolgd....

- Wissen van een vastgelegde animatie

- Het PICT menu verschijnt weer nadat de film is gewist.

4 Voltooi de procedure.

Wissen van alle vastgelegde beelden en animaties voor ieder formaat

Wissen van alle vastgelegde beelden

U kunt alle vastgelegde beelden voor ieder formaat ("Large" of "Small") wissen.

1 Voer stappen ① t/m ⑤ op bladzijde 31 uit.

• Kies het beeldformaat in stap ③.
- Kies vervolgens "Delete" in stap ⑤.

2 Kies "Picture".

- Na het wissen van alle beelden verschijnt het PICT menu weer.

6 Voltooi de procedure.

Wissen van alle vastgelegde bestanden

U kunt alle vastgelegde beelden en animaties voor ieder formaat ("Large" of "Small") wissen.

1 Voer stappen ① t/m ⑤ op bladzijde 31 uit.

• Kies het beeldformaat in stap ③.
- Kies vervolgens "AllDelete" in stap ⑤.

- Na het wissen van alle beelden verschijnt het PICT menu weer.

4 Voltooi de procedure.

Activeren van de ontvangen bestanden

1 Roep het PSM menu op (zie bladzijde 5).

2 Kies "PICT".

3 Kies het beeldformaat dat u wilt gebruiken—"Large" of "Small".

* U kunt uitsluitend "Default" kiezen indien er geen stilbeelden of animaties zijn vastgelegd.

5

Picture:

Een van de door u gemonteerde, in “Picture” vastgelegde stilbeelden wordt geactiveerd.→ Ga naar stap 6.

Slideshow:

Alle vastgelegdestilbeelden worden gebruikten op volgorde getoond(UserSlide).→ Ga naar stap 7.

Movie:

De door u gemonteerde, in “Movie” vastgelegde animatie wordt geactiveerd.→ Ga naar stap 6.

6 Kies een bestand.

- Kies "Default" of "UserMovie" voor "Movie". (U kunt uitsluitend "Default" kiezen indien er geen animatie is vastgelegd.)

7 Voltooi de procedure.

- Herhaal stappen 1 t/m 7 voor het activeren van het andere formaat voor het bestand.

Algemene instellingen — PSM

Basisprocedure

U kunt de op de volgende tabel aangegeven PSM-onderdelen (Modus met voorkeursinstellingen) veranderen.

1 Roep het PSM menu op (zie bladzijde 5).

2 Kies een PSM-onderdeel.

Bijv.: Met "Scroll" gekozen

3 Stel in.

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

5 Voltooi de procedure.

Aanduidingen Kiesbare instellingen, [referentiebladzijde]

Demo/Link Displaydemonstratie	Demo: [Fabrieksinstelling]; De displaydemonstratie (animatie) verschijnt.ImageLink: Tonen van een stilbeeld tijdens weergave van een MP3/WMA-fragment, [17, 19, 52].Off: Geannuleerd.Deze grafische beelden verschijnen indien er gedurende ongeveer 45 seconden geen bediening wordt uitgevoerd.
WallPaper Achtergrond	U kunt het gewenste achtergrondscherm voor het displayvenster kiezen.Standard 1 [Fabrieksinstelling] ∩ Standard 2 ∩ Standard 3 ∩ (terug naar het begin)
LevelMeter Audioniveaumeter	U kunt de gewenste niveaumeter kiezen.Meter1 [Fabrieksinstelling] ∩ Meter2 ∩ Meter3 ∩ (terug naar het begin)Druk herhaaldelijk op DISP om de gekozen niveaumeter te tonen.
PICT Beelden	U kunt een film of beeld voor het grafische scherm gebruiken, [35]. Kies eerst het beeldformaat.Large: [Fabrieksinstelling]; 256 x 64 pixels (volledig schermformaat)Small: 64 x 64 pixels (Beeld van CD-doosje)Na het kiezen van het beeldformaat kunt u een van de volgende onderdelen voor “Large” en “Small” afzonderlijk kiezen.Picture: [Fabrieksinstelling]; Een van de door u gemonteerde en in “Picture” vastgelegde beelden wordt gebruikt.Slideshow: Alle vastgelegde stilbeelden worden gebruikt en achtereenvolgend getoond (UserSlide).Movie: De door u gemonteerde en in “Movie” vastgelegde animatie wordt gebruikt.Druk herhaaldelijk op DISP om de gekozen grafische beelden te tonen.
Aanduidingen Kiesbare instellingen, [referentiebladzijde]
Clock HrUur van de klok	0 – 23 (1 – 12), [9][Fabrieksinstelling: 0 (0:00)]
Clock MinMinuten van de klok	00 – 59, [9][Fabrieksinstelling:00 (0:00)]
24H/12HKloksysteem	12H (uren) ≡ 24H (uren), [9][Fabrieksinstelling: 24H]
Clock AdjAutomatisch gelijkstellen van de klok	Auto:[Fabrieksinstelling]; De ingebouwde klok wordt automatisch op basis van de CT (kloktijd) data van het RDS-signaal ingesteld.Off: Geannuleerd.
ScrollFunctie voor rollen van tekst	Once:[Fabrieksinstelling];Voor discinformatie: de discinformatie wordt slechts eenmaal rollend getoond.Voor RDS-radiotekst: de tekstmededelingen worden doorlopend rollend getoond.Voor DAB-tekst: de gedetailleerde DAB-tekst wordt rollend getoond.Auto:Voor discinformatie: het rollend tonen wordt herhaald (met intervallen van 5 seconden).Voor RDS-radiotekst: de tekstmededeling wordt doorlopend rollend getoond.Voor DAB-tekst: de gedetailleerde DAB-tekst wordt rollend getoond.Off:Voor discinformatie: geannuleerd.Voor RDS-radiotekst: alleen de eerste pagina van de tekstmededeling wordt getoond.Voor DAB-tekst: alleen de koppen worden getoond, indien beschikbaar.Door DISP langer dan een seconde ingedrukt te houden kan de discinformatie, ongeacht de instelling, rollend op het display worden getoond.
DimmerDimmer	Auto:[Fabrieksinstelling]; De verlichting van het display wordt gedimd wanneer u de koplampen inschakelt.Time Set:Stel de timer voor de dimmer in, [40].Off: Geannuleerd.On: Activeren van dimmer.
From-To*Tijd voor dimmer	Ieder uur – Ieder uur, [40][Fabrieksinstelling: 18:00 – 7:00]

* Wordt uitsluitend getoond wanneer “Dimmer” op “Time Set” is gesteld.

Wordt vervolgd....

Aanduidingen Kiesbare instellingen, [referentiebladzijde]

BrightHelderheid	1 – 8: Stel de displayhelderheid zodanig in dat de display-aanduidingen helder en goed leesbaar zijn.[Fabrieksinstelling: 8]
TagTagdisplay	On: [Fabrieksinstelling]; Tonen van het ID3 tagdisplay tijdens weergave van MP3/WMA-fragmenten, [17, 18, 20].Off: Geannuleerd.
PTyStandbyPTY-standby	U kunt een van de PTY-codes voor PTY-standbyontvangst kiezen, [15].[Fabrieksinstelling: News]
AF-Regn’IAlternatieve frequentie/regionalisatie ontvangst	Indien de signalen van de huidige zender verzwakken...AF: [Fabrieksinstelling]; Schakelt naar een andere zender (het programma kan van het huidige programma verschillen), [16].De AF indicator licht op.AF Reg: Schakelt naar een andere zender die hetzelfde programma uitzendt.De REG indicator licht op.Off: Geannuleerd (niet kiesbaar indien “DAB AF” op “On” is gesteld).
TA VolumeVolume voor verkeersinformatie	Bij ontvangst van verkeersinformatie (TA) wordt het volume op het vooraf ingestelde TA-volumeniveau gesteld.[Fabrieksinstelling: 20]; 0 – 30 of 0 – 50*1
P-SearchProgrammazoeken	On: De receiver stemt op een andere frequentie af waarophetzelfde programma als het programma van de oorspronkelijk vastgelegde RDS-zender wordt uitgezonden indien de signalen van deze zender verzwakken.Off: [Fabrieksinstelling]; Geannuleerd.
IF FilterIntermediare frequentiefilter	Auto: [Fabrieksinstelling]; De selectiviteit van de tuner wordt verlaagd om interferentieruis tussen zenders te verminderen.(Het stereo-effect gaat tevens verloren.)Wide: Er is mogelijk interferentieruis door in de buurt liggende zenders maar de geluidskwaliteit wordt niet slechter. (Het stereo-effect blijft behouden.)
Aanduidingen Kiesbare instellingen, [referentiebladzijde]
DAB AF*2Ontvangst van alternatieve frequencies	On: [Fabrieksinstelling]; Hetzelfde programma wordt in DAB-services en FM RDS-zenders gevolgd, [48].• De AF indicator licht op.Off: Geannuleerd.
Announce*2Mededelingenstandby	Kies een van de 9 verschillende mededelingentypes voor mededelingenstandbyontvangst.Travel (Reizen) [Fabrieksinstelling] ∃ Warning (Waarschuwing) ∃ News (Nieuws) ∃ Weather (Weer) ∃ Event (Evenementen) ∃ Special (Speciaal) ∃ Rad Inf (Radio-informatie) ∃ Sports (Sport) ∃ Finance (Financiën) ∃ (terug naar het begin)
Ext Input*3Externe ingang	Changer: [Fabrieksinstelling]; Voor gebruik van een JVC CD-wisselaar, [18].Ext Input: Voor gebruik van een willekeurig extern component, [43].
BeepPieptoon bij toetsdruk	On: [Fabrieksinstelling]; De pieptoon voor een toetsdruk wordt geactiveerd.Off: U hoort geen pieptoon bij een toetsdruk.
TelephoneTelefoondemping	Muting1/Muting2: Kies de functie waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.Off: [Fabrieksinstelling]; Geannuleerd.• Indien CD of CD-wisselaar als bron is gekozen, zal de weergave worden gepauzeerd tijdens telefoondemping.
Amp GainVersterking voor versterker	U kunt het maximale volumeniveau van deze receiver veranderen.HighPower: [Fabrieksinstelling]; Volume 00 – Volume 50Low Power: Volume 00 – Volume 30 (Kies deze instelling om beschadiging van de luidspreker te voorkomen, indien het maximale vermogen van de luidspreker minder dan 52 W is.)Off: De ingebouwde versterker wordt uitgeschakeld.

*1 Afhankelijk van de ingestelde versterking voor de versterker.

*2 Wordt alleen getoond indien een DAB-tuner is aangesloten.

*3 Kan niet worden gekozen indien "CD-CH" of "EXT-IN" als bron is gekozen.

Kiezen van de dimmerfunctie

U kunt het display's nachts of tijdens de ingestelde timertijd dimmen.

1 Roep het PSM menu op (zie bladzijde 5).

2 Kies "Dimmer".

3 Kies een instelling.

Auto: Het display wordt donker wanneer u de koplampen inschakelt.

→ Ga naar stap 6.

Time Set: Stel de timer voor de dimmer in.

→ Ga naar stap 4.

Off: Geannuleerd.

→ Ga naar stap 6.

On: Het display wordt altijd gedimd.

→ Ga naar stap 6.

4 Roep het scherm voor het instellen van de tijd op.

5 Stel de tijd voor de dimmer in.

1 Stel de starttijd voor de dimmer in.

2 Stel de stoptijd voor de dimmer in.

Andere belangrijke functies

Invoeren van titels voor bronnen

U kunt titels voor CD's (zowel in deze receiver als in de CD-wisselaar) en voor externe componenten (LINE-IN en EXT-IN) invoeren.

Bronnen Maximaal aantal tekens
CDs/CD-CH*	Maximaal 32 tekens(maximaal 30 discs)
Externe componenten	Maximaal 16 tekens

* U kunt geen titel voor een CD-tekst en een MP3/WMA-disc invoeren.

1 Voor het kiezen van de bron.

• Voor een CD in deze receiver: Plaats een CD.
• Voor CD's in de CD-wisselaar: Kies "CD-CH" en kies vervolgens een discnummer.
• Voor externe componenten: Kies "EXT-IN" of "LINE-IN" (zie bladzijde 43).

2 Roep het TITLE menu op (zie bladzijde 5).

3 Voer een titel in.

1 Kies het soort tekens.

Bijv.: Wanneer u een titel voor een CD invoert

2 Kies een teken.

• Zie bladzijde 49 voor beschikbare tekens.

3 Verplaats naar de volgende (of voorgaande) positie voor het invoeren van een teken.

4 Herhaal stappen 1 t/m 3 totdat de gehele titel is ingevoerd.

4 Voltooi de procedure.

- Druk op MENU om het invoeren van een titel te annuleren indien u de titel niet wilt vastleggen.

Wissen van de hele titel

In stap 3 hier links...

Veranderen van de hoek van het bedieningspaneel

De hoek van het bedieningspaneel verandert als volgt:

Met gebruik van de afstandsbediening...

Let op:

Houd uw vingers niet achter het bedieningspaneel.

Verwijderen van het bedieningspaneel

Wees bij het verwijderen of bevestigen van het bedieningspaneel voorzichtig zodat de aansluitingen op de achterkant van het bedieningspaneel en op de paneelhouder niet worden beschadigd.

Verwijderen van het bedieningspaneel

Schakel de stroom beslist uit alvorens het bedieningspaneel te verwijderen.

Bevestigen van het bedieningspaneel

Bediening voor een extern component

Weergave van een extern component

U kunt een extern component met de LINE IN aansluitingen op het achterpaneel verbinden.

U kunt tevens een extern component op de CD-wisselaaraansluiting op het achterpaneel van het toestel aansluiten met gebruik van de KS-U57 lijningangsadapter (los verkrijgbaar) of de KS-U58 aux-ingangsadapter (los verkrijgbaar). Kies de juiste externe ingang alvorens het externe component te bedienen (zie bladzijde 39).

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

LINE-IN: Voor het kiezen van het externe component dat met de LINE IN aansluitingen is verbonden.

EXT-IN: Voor het kiezen van het externe component dat met de CD-wisselaaraansluiting is verbonden.

- U kunt "EXT-IN" niet kiezen indien u de "Ext Input" instelling op "Changer" heeft gesteld (zie bladzijde 39).

Schakel het aangesloten component in en start de weergave van de bron.

Stel het volume in.

Stel het geluid naar wens in. (Zie bladzijden 25 t/m 30).

Bediening van de DAB-tuner

Luisteren naar de DAB-tuner

*1 ANN indicator: Zie bladzijde 47.
*2 AF indicator: Zie bladzijde 39.
*3 DRC indicator: Zie bladzijde 45.

3 Zoek een ensemble.

Het zoeken stopt zodra een ensemble is gevonden.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

4 Kies een service (primaire of secundaire) die u wilt beluisteren.

Handmatig afstemmen op een ensemble

In stap ③ hier links...

Wat is het DAB-systeem?

DAB levert geluidskwaliteit van een CD zonder irritante storing, ruis en signaalvervorming. DAB kan tevens tekst, beelden en data versturen. Bij het uitzenden, combineert DAB verschillende programma's (die we "services" noemen) om een groep, oftewel "ensemble", te vormen. Iedere "service"—"primaire service" genoemd, kan daarbij weer worden onderverdeeld (en deze onderverdeelde services noemen we "secundaire services"). Een standaard-ensemble zendt tegelijkertijd zes of meer programma's (services) uit.

Door een DAB-tuner aan te sluiten, heeft u de volgende extra mogelijkheid met deze receiver:

- Automatisch volgen van hetzelfde programma—Alternatieve ontvangst (zie "DAB AF" op bladzijde 39).

Gebruik bij voorkeur de KT-DB1000 DAB (Digital Audio Broadcasting) tuner met deze receiver. Raadpleeg uw JVC auto-audiohandelaar indien u een andere DAB-tuner heeft.

- Zie tevens de bij de DAB-tuner geleverde Gebruiksaanwijzing.

Indien het geluid van de omgeving storend is

Bepaalde services versturen samen met de normale programmasignalen ook signalen voor de regeling van het dynamisch bereik (DRC). DRC versterkt geluiden van laag niveau zodat de weergave wordt verbeterd.

1 Roep het MODE menu op (zie bladzijde 5).

2 Kies "DRC".

3 Kies een van de DRC-signaalniveaus (1, 2 of 3).

Het versterkingsniveau wordt vanaf 1 t/m 3 verhoogd.

4 Voltooi de procedure.

De DRC indicator verschijnt.

- De DRC indicator licht alleen op wanneer DRC-signalen van de service worden ontvangen.

Opzoeken van uw favoriete service

U kunt dynamische of statische PTY-codes opzoeken.

- De bedieningen zijn exact hetzelfde als beschreven op bladzijden 13 en 14 voor FM RDS-zenders.

- U kunt PTY-codes niet afzonderlijk voor de DAB-tuner en FM-tuner vastleggen.

- Het zoeken wordt alleen voor de DAB-tuner uitgevoerd.

Vastleggen van DAB-services in het geheugen

U kunt 6 DAB-services (primaire) voor iedere golfband vastleggen.

Bijv.: Vastleggen van een ensemble (primaire service) onder voorkeurnummer 1 van de DAB1-golfband.

1

Kies een ensemble (primaire service).

3

- De voorkeurservicelijst verschijnt tevens door ▲/▼ ingedrukt te houden (zie stap 7 in de rechterkolom).

4

Roep het MODE menu op (zie bladzijde 5).

5
Kies "List".

7
Kies een voorkeurnummer.

- De lijsten van andere DAB-golfbanden kunnen worden getoond door op |◀◀/▶▶| (▼/.)ne drukken, maar u kunt echter geen service voor de andere golfbanden vastleggen.

8
Leg de service vast.

Bij gebruik van de afstandsbediening...

Na het afstemmen op de vast te leggen service

Afstemmen op een vastgelegde DAB-voorkeurservice

1

Voer stappen 4 t/m 7 (van de linkerkolom) uit om de voorkeurservicelijst op te roepen.

4

Bij gebruik van de afstandsbediening...

Direct kiezen van een vastgelegde service

Gebruik van standbyontvangst

TA (weg- en verkeersinformatie) standbyontvangst

• De bedieningen zijn exact hetzelfde als beschreven op bladzijde 15 voor FM RDS-zenders.
• U kunt TA-standbyontvangst niet afzonderlijk voor de DAB-tuner en de FM-tuner activeren.

PTY-standbyontvangst

• De bedieningen zijn exact hetzelfde als beschreven op bladzijde 15 voor FM RDS-zenders.
• PTY-standbyontvangst voor de DAB-tuner werkt uitsluitend met gebruik van een dynamische PTY-code.
• U kunt uw favoriete PTY-code en PTY-standbyontvangst niet afzonderlijk voor de DAB-tuner en de FM-tuner vastleggen en activeren.
• U kunt PTY-standbyontvangst activeren of annuleren indien "FM" of "DAB" als bron is gekozen.

Mededelingen-standbyontvangst

Met standbyontvangst van medelingen kan tijdelijk naar uw favoriete service (mededelingentype) worden overgeschakeld.

Voor het kiezen van uw favoriete mededelingentype voor standbyontvangst, zie bladzijde 39.

Activeren van mededelingen- standbyontvangst

1 Roep het MODE menu op (zie bladzijde 5).

2 Kies "Announce".

3 Kies een mededelingentype.

4 Voltooi de procedure.

De ANN indicator verschijnt.

• Indien de ANN indicator oplicht, is mededelingen-standbyontvangst geactiveerd.
• Indien de ANN indicator knippert, is mededelingen-standbyontvangst nog niet geactiveerd.
  Voor het activeren moet u op een andere service afstemmen die deze signalen wel levert. De ANN indicator stopt te knipperen en blijft opgelicht.

Annuleren van de mededelingen- standbyontvangst

Kies "Off" in stap 3 hierboven. De ANN indicator dooft.

Blijven volgen van hetzelfde programma—ontvangst van alternatieve frequentie

U kunt hetzelfde programma blijven beluisteren door de ontvangst van alternatieve frequentie te activeren.

• Tijdens ontvangst van een DAB-service:

Wanneer u in een gebied komt waar een DAB-service niet meer kan worden ontvangen, stemt deze receiver automatisch af op een ander ensemble of andere FM RDS-zender die hetzelfde programma uitzendt.

- Tijdens ontvangst van een FM RDS-zender:

Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma als de FM RDS-zender uitzendt, stemt de receiver automatisch op die DAB-service af.

Bij het verlaten van de fabriek is de ontvangst van alternatieve frequentie geactiveerd.

Voor het annuleren van alternatieve ontvangst, zie bladzijde 38.

Tonen van informatie van het dynamisch labelsegment (DLS)

Tijdens het luisteren naar een ensemble dat DLS levert....

Dynamisch labelsegment (DLS—DAB-radiotekstinformatie) wordt getoond.

* Licht op wanneer een service wordt ontvangen die DLS levert.

- Het DLS-scherm wordt tijdelijk geannuleerd wanneer u de receiver bedient.

Voor het in één keer tonen van de tekst, houdt u DISP ingedrukt terwijl DLS wordt getoond.

Het multi-regel tekstscherm verschijnt.

- Indien de tekst meer dan 96 tekens heeft, verschijnt een ander venster om de rest van de tekens te tonen.

Houd DISP weer ingedrukt om terug naar het voorgaande scherm te gaan.

Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert. Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

In de volgende gevallen kan er condens op de lens in de CD-speler worden gevormd:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is.
  De CD-speler kan in dit geval onjuist functioneren. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoorbeeld, platenreinigers, spray, thinner, benzine, enz.) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Voorzorgen voor een SD-kaart

SD-kaarten zijn precisie-producten. NIET aan schokken onderhevig stellen, buigen, laten vallen of nat laten worden.

Beschikbare tekens

Behalve de letters van het alfabet (A - Z, a - z) kunt u ook de volgende tekens gebruiken.

- U kunt voor het invoeren van de titels de volgende tekens gebruiken (zie bladzijde 41).

Letters met accenten: hoofdletters

Á

À

Â

Ä

Ä

Ä

Æ

Œ

Č

Ć

Ç

É

È

Ê

Ë

Ğ

Í

Ì

Î

Ï

Ñ

Ó

Ò

Ô

Ö

Ö

∅

Ř

Ř

Š

Ś

Ş

Ú

Ù

Û

Ü

Ÿ

Ž

Ž

ß

P

Ð

Ð

Ť

Ľ

Ì

Ù

Õ

spate

Letters met accenten: kleine letters

á

à

ã

ä

ã

å

æ

œ

č

ć

ç

é

è

ê

ë

ě

ğ

í

ì

î

ï

ñ

ň

ń

ó

ò

ô

ö

õ

ø

ó

ř

ř

š

š

ş

ú

ù

û

ü

ú

w

ý

ý

ž

ž

ý

þ

ŋ

đ

t

l

ı

ij

spatie

Cijfers en symbolen

0	1	2	3	4	5	6	7	8	9	!	"	#	$
%	&	'	(	)	*	+	,	-	.	/	:	;	<
=	>	?	@	_	`	|	¿	£	€	α	spatie

Gebruik de volgende discs niet:

Kromme disc

Sticker

Lijm van sticker

Disc

Plaklabel

Basisbediening

Inschakelen van de stroom

- U kunt de stroom ook inschakelen door op SOURCE op de receiver te drukken.

Uitschakelen van de stroom

- Indien u de stroom uitschakelt tijdens het afspelen van een disc, zal bij het later weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Kiezen van bronnen

• “CD” of “SD” kan niet worden gekozen indien er respectievelijk geen disc of SD-kaart in de receiver is geplaatst.
• U kunt “CD-CH” en “DAB” niet kiezen indien er respectievelijk geen CD-wisselaar of DAB-tuner is aangesloten.
• Voor het kiezen van "EXT-IN" als weergavebron, moet "Ext Input" juist zijn ingesteld (zie bladzijde 39).

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...
- Alle hiervoor vastgelegde zenders worden gewist en door nieuwe zenders vervangen.
- De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.
– Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.
- Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM RDS

- Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen zal niet functioneren indien deze data niet juist worden ontvangen.

• Indien een DAB-tuner is aangesloten en de alternatieve ontvangst voor DAB-services (DAB AF) is geactiveerd, wordt tevens ontvangst van netwerk-volgen (AF-Regn'l) automatisch geactiveerd. U kunt daarentegen ontvangst van netwerk-volgen niet uitschakelen zonder de alternatieve ontvangst uit te schakelen. (Zie bladzijden 38 en 39).
• TA-standbyontvangst en PTY-standbyontvangst worden tijdelijk geannuleerd wanneer u op een AM-zender afstemt.
• Voor mededelingenservice moet het RDS-radiotektsignaal worden ontvangen. De meeste bekende zenders leveren dit signaal. De service is echter niet bruikbaar indien de signalen zwak zijn. Raadpleeg de radiozender voor details aangaande de inhoud en werking van deze service.
• Ga naar http://www.rds.org.uk indien u meer over RDS wilt weten.

Bediening voor discs/SD-kaart

Waarschuwing voor weergave van een

DualDisc

- De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en een CD-R (opneembaar)/ CD-RW (herschrijfbaar) met het audio-CD (CD-DA), MP3 en WMAformaat en MP3/WMA-bestanden die op een SD-kaart zijn vastgelegd.
• Nadat een disc of SD-kaart werd geplaatst, zal de discweergave starten wanneer u “CD” of “SD” als weergavebron kiest.

Plaatsen van een disc

• Het bedieningspaneel schuift omlaag en de disc wordt automatisch uitgeworpen indien u een disc ondersteboven in de lade heeft geplaatst.
• Indien het bedieningspaneel langer dan ongeveer 1 minuut geopend blijft (u hoort een pieptoon indien “Beep” op “On” is gesteld—zie bladzijde 39), zal het bedieningspaneel automatisch weer naar de voorgaande stand terugkeren.

Afspelen van een disc/SD-kaart

• Tijdens weergave van een audio-CD: Indien een titel voor de audio-CD is ingevoerd (zie bladzijde 41), wordt deze titel op het display getoond.
• Tijdens versneld voor- of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.
• Bij weergave van een SD-kaart kan de weergavevolgorde verschillen van de volgorde die wordt gebruikt tijdens het afspelen met een andere SD-speler.
• Deze receiver kan bepaalde SD-kaarten mogelijk niet verwerken, vanwege de karakteristieken of opname-omstandigheden van de kaart.
• Deze receiver is niet geschikt voor een mini SD-kaart en MMC.
• U kunt “SD” niet als weergavebron kiezen indien de geplaatste SD-kaart geen geschikte bestanden heeft.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend “afgeronde” CD-R’s of CD-RW’s.
• Deze receiver kan uitsluitend bestanden van het eerst herkende bestandtype afspelen indien er op een disc zowel audio-CD (CD-DA) fragmenten als MP3/WMA-bestanden zijn opgenomen.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met deze receiver worden afgespeeld vanwege de disckarakteristieken en de volgende redenen:
• De discs zijn vuil of hebben krassen.
• Er is condens op de lens in de receiver gevormd.
• De aftastlens in de receiver is vuil.
• De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.

• De opnamecondities zijn verkeerd (missende data, enz.) of de media is niet geschikt (vuil, krassen, gebogen, enz.).

• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.

• Gebruik de volgende CD-R's of CD-RW's niet:
  – Discs met stickers, labels of beschermstroken op het oppervlak.
• Discs waarop labels direct met een inktjetprinter kunnen worden gedrukt. Het gebruik van dergelijke disc bij hoge temperaturen of een hoge vochtigheid kan problemen of beschadiging van de discs veroorzaken.

Afspelen van een MP3/WMA-fragment

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de ID3 Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Deze receiver is uitsluitend geschikt voor éénbit tekens. Andere tekens kunnen niet juist worden getoond (zie bladzijde 49).
• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:
• Bitwaarde: 8 kbps — 320 kbps
• Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2) 48 kHz, 44,1 kHz, 32 kHz (voor WMA)
• Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam
• Voor MP3/WMA-discs: Het maximale aantal tekens voor namen van bestanden/mappen varieert al naar gelang het gebruikte discformaat (inclusief 4 tekens voor de extensie—<.mp3> of <.wma>).
• ISO 9660 Level 1: maximaal 12 tekens
• ISO 9660 Level 2: maximaal 31 tekens
• Romeo*: maximaal 128 (72) tekens
• Joliet*: maximaal 64 (36) tekens
• Windows lange bestandsnaam*: maximaal 128 (72) tekens
  * Het aantal tussen haakjes is het maximale aantal tekens voor namen van een bestand/map in geval het totaal aantal bestanden en mappen 313 of hoger is.

Wordt vervolgd....

• Voor een SD-kaart: Het maximale aantal tekens voor de mapnaam is 8 en voor de bestandsnaam 12. De receiver kan geen map met een punt (.) in de mapnaam herkennen.
• Deze receiver kan in totaal 512 bestanden, met 200 mappen en 8 hierarchiën van een MP3/WMA-disc, en 255 bestanden en 63 mappen van een SD-kaart herkennen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen. De verstreken tijd van de met VBR opgenomen bestanden is afwijkend en toont niet de werkelijke verstreken speeltijd. Het verschil wordt vooral groter indien u de zoekfunctie heeft gebruikt.
• Deze receiver is niet geschikt voor de volgende bestanden:
• MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.
• MP3-bestanden die met een onjuist formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• WMA bestanden die met DRM tegen kopiëren zijn beschermd.
• Bestanden met data als WAVE, ATRAC3, enz.
• De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Veranderen van bron

• Indien u van bron verandert, stopt de weergave tevens (de disc wordt niet uitgeworpen).
  Wanneer u de volgende keer weer “CD”, “SD” of “CD-CH” als bron kiest, zal de weergave worden voortgezet vanaf het punt waar u de laatste keer stopte.

ImageLink

- Het “Large” ImageLink scherm wordt tijdelijk naar het bronbedieningsscherm veranderd wanneer u de receiver bedient.

• ImageLink werkt niet in de volgende gevallen:
• Indien er geen bestand in een MP3/WMA map is.
  – Indien intro-aftasten is geactiveerd.
• Indien de bron naar een andere bron dan "CD" of "SD" wordt veranderd.
• Indien er meer dan één bestand in een map is, wordt het bestand met het nieuwste bestandsnummer voor het grafische scherm gebruikt.

Uitwerpen van een disc

- Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof. (De disc wordt nu niet afgespeeld.)

Geluidsinstellingen

Kiezen van de DSP-functies—DSP

• De werking van "V.Cancel" is afhankelijk van de opnameconditie van de bron. Vooral bij weergave van de volgende bronnen krijgt u mogelijk geen optimaal resultaat.
• Monobronnen, bijvoorbeeld AM-zenders en mono FM-uitzendingen.
• Multiplex-bronnen, en
• Bronnen waarop duetten, een sterke echo, een koor of slechts enkele instrumenten zijn opgenomen.
• Met “V.Cancel” geactiveerd, kunt u CCC, BBE en de vastgelegde geluidsfuncties (EQ) niet instellen (“Fix” verschijnt op het display).
• Met “4ch” gekozen, worden de achterluidsprekers uitsluitend voor weergave van de reflectie en nagalm gebruikt zodat u een sterker “aanwezigheidsgevoel” in uw auto krijgt.
• U krijgt mogelijk geen optimaal effect indien de fader of balans extreem is ingesteld.

Instellen van het geluid met het keuzemenu—SEL

• Stel het faderniveau in de middenstand indien u slechts twee luidsprekers gebruikt.
• De instelling voor de subwoofer heeft uitsluitend effect indien een subwoofer is aangesloten.

- U kunt het ingangsniveau—“VolAdjust” niet voor FM-zenders veranderen. “Fix” verschijnt indien FM als bron is gekozen en u probeert het ingangsniveau te veranderen.

Vastleggen van uw eigen geluidsfuncties

- Indien u uw huidige instelling niet wilt vastleggen maar uitsluitend tijdelijk voor de huidige bron wilt gebruiken, moet u op MENU drukken om naar het bedieningsscherm van de huidige bron terug te gaan. Deze nu gemaakte instelling is dan uitsluitend effectief todat u een andere geluidsfunctie kiest.

Grafische displays

Algemeen

• U kunt twee formaten voor beelden en animaties kiezen (zie bladzijde 5).
  – Large (Groot): voor stilbeelden en voor animaties; Het beeld kan tevens als achtergrond voor het display worden gebruikt.
• Small (Klein): voor stilbeelden en voor animaties; Het beeld wordt als CD-doosje (met dezelfde propporties als de afbeelding van het doosje van een CD) getoond.

Downloaden (of wissen) van bestanden

• U kunt een bestand uitsluitend downloaden wanneer “CD” of “SD” als weergavebron is gekozen; wissen is echter met iedere bron gekozen mogelijk.
• Indien u reeds een animatie heeft vastgelegd, zal door het downloaden van een andere animatie de hiervoor vastgelegde animatie worden gewist.
• Het downloaden van bestanden kost wat tijd.
• Ongeveer 6 secon den voor een stilbeeld (één frame).
• Ongeveer 6 minuten voor een animatie van 60 frames.
• Indien een disc is geplaatst waarop geen , , of bestanden zijn vastgelegd, hoort u een pieptoon wanneer u het downloaden probeert te starten.

- “Picture Full” verschijnt en u kunt het downloaden niet starten indien u probeert een 16de beeld voor het “Large” of “Small” formaat vast te leggen. U moet ongewenste bestanden eerst wissen.

Algemene instellingen—PSM

• Voor de gewenste “PICT” instelling moet u eerst de vereiste bestanden downloaden. Indien “Default” (voor “Picture” en “Movie”) en “No Slide” (voor “Slideshow”) niet naar andere opties kunnen worden veranderd, betekent dit dat de vereiste bestanden niet zijn vastgelegd.
• “Auto Dimmer” werkt mogelijk niet met bepaalde auto’s; vooral niet met auto’s die een dimmer-regelschijf hebben. Kies in dat geval een andere instelling dan “Auto” voor “Dimmer”.
• Indien u de “Amp Gain” instelling van “HighPower” naar “Low Power” verandert terwijl het volumeniveau hoger dan “30” is gesteld, verandert de receiver het volumeniveau automatisch naar “30”.

Andere belangrijke functies

Invoeren van titels voor bronnen

• “Name Full” verschijnt en u kunt de functie voor het invoeren van tekst niet activeren wanneer u probeert een titel voor de 31ste disc in te voeren. U moet ongewenste titels eerst wissen.
• Titels voor discs in de CD-wisselaar worden tevens op het display getoond indien u deze discs met de receiver afspeelt.

Bediening van de DAB-tuner

• PTY-standbyontvangst werkt alleen met een dynamische PTY voor de DAB-tuner, dus niet met een statische PTY.
• TA-standbyontvangst voor een FM RDS-zender en weg- en verkeersinformatie standbyontvangst voor DAB kunnen niet afzonderlijk worden ingesteld. De T/P toets werkt altijd voor beide standbyontvangstfuncties wanneer de DAB-tuner is aangesloten.

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

Symptomen Oorzaken Oplossingen

Algemeen	• Geen geluid via de luidsprekers.	Het volumeniveau is in de minimale stand gesteld.	Stel het volume als gewenst in.
		Verbindingen zijn verkeerd.	Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet.	De ingebouwde microcomputer functioneert mogelijk onjuist vanwege storing, enz.	Stel de receiver terug (zie bladzijde 2).
	• “Connect Error” verschijnt op het display.	Het bedieningspaneelis niet goed bevestigd.	Verwijder het bedieningspaneel, veeg de aansluiting schoon en bevestig het paneel weer (zie bladzijden 42 en 49).
	• “Push Reset” verschijnt op het display en het bedieningspaneelkan niet worden verplaatst.	De beweging van het bedieningspaneel wordt door iets geblokkeerd.	Stel de receiver terug (zie bladzijde 2.) Controleer de montage indien dit niet werkt.
FM/AM	• SSM automatisch vastleggen werkt niet.	Signalen zijn te zwak. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	De antenne is niet goed aangesloten.	Sluit de antenne goed aan.
	• “No Text” verschijnt op het display.	De zender levert geen RDS RT of de ontvangst is slecht.	Controleer ontvangst van netwerk-volgen (zie bladzijde 16).
	• “Loading” verschijnt niet.	De service is beschikbaar maar het signaal dat u ontvangt is tijdelijk te zwak voor ontvangst van de hele mededeling.	Controleer ontvangst van netwerk-volgen (zie bladzijde 16).
Discweergave	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	De CD-R/CD-RW is niet afgerond.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden uitgeworpen.	De disc is vergrendeld. Ontgrendel de disc (zie bladzijde 23).
	• Disc kan niet worden herkend (“No Disc”, “Loading Error” of “Eject Error” knippert).	De CD-speler functioneert mogelijk onjuist.	Werp de disc geforceerd uit (zie bladzijde 4).
	• Geen geluid via de luidsprekers.	U rijdt op een slechte weg. Stop de weergave wanneer u over zeer slechte wegen rijdt.
		De disc heeft krassen. Verander van disc.
		Verbindingen zijn verkeerd. Controleer de snoeren en verbindingen.

Symptomen Oorzaken Oplossingen

MP3/WMA-disc/SD-kaart weergave	“No Files” verschijnt even en de disc wordt vervolgens uitgeworpen.	Er zijn geen MP3/WMA-fragmenten opgenomen.	Verander van disc of SD-kaart.
		De MP3/WMA-fragmenten hebben niet de <.mp3> of<.wma> extensie achter de bestandsnamen.	Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
		De MP3/WMA-fragmenten zijn niet met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat opgenomen.	Verander van disc of SD-kaart. (Neem MP3/WMA-fragmenten op meteen geschikt programma.)
	U hoort ruis. Het spelende fragment is geen MP3/WMA-fragment (ook al heeft het de <.mp3> of<.wma> extensie).		Ga naar een ander fragment of verander van disc of SD-kaart. (Voeg de <.mp3> of<.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	Verstreken tijd is niet correct.	Dit kan soms tijdens weergave voorkomen. Dit wordt veroorzaakt door hoe de fragmenten zijn opgenomen.	____
	“Not Support” verschijnt op het display en het fragment wordt overgeslagen.	De fragmenten zijn niet met het juiste formaat gecodeerd.Tegen kopieren beschermde WMA-fragmenten kunnen niet worden afgespeeld.	Ga naar het volgende fragment.
	“No Music” verschijnt op het display.	Er zijn geen MP3/WMA-fragmenten op de disc opgenomen.Alleen,,,,,,bestanden zijn op de disc opgenomen.	Verander van disc of SD-kaart (geformatteerd met FAT 12/16).
	“SD Loading Error” verschijnt op het display.	De SD-kaart is niet juist geplaatst.	Verwijder het bedieningspaneel en plaats de SD-kaart opnieuw. Het bedieningspaneel gaat vervolgens terug naar de basispositie (Angle 1): zie bladzijde 42.
	“Read Failed” verschijnt op het display.	De fragmenten zijn niet met het juiste formaat gecodeerd.	Gebruik een met FAT 12/16 geformatteerde SD-kaart.
		Weergave van de SD-kaart of fragmenten is niet mogelijk.	Gebruik een andere SD-kaart.
	Juiste tekens worden niet getoond (bijv. albumnaam).	Deze receiver kan slechts een beperkt aantal speciale tekens tonen (zie bladzijde 49).	____

Symptomen Oorzaken Oplossingen

Geluid	CCE, BBE en de vastelegde geluidsfuncties (EQ) kunnen niet worden gekozen.	U kunt deze functies niet gebruiken indien u “V.Cancel” als DSP-functie heeft gekozen.	Kies een andere functies dan “V.Cancel” als DSP-functie.
Grafische	Het downloaden lijkt niet te eindigen.	Het downloaden van een animatie met veel frames kost wat tijd (zie bladzijde 53).	——
PICT-PSM	Grafische displayfunctie werkt niet juist.	De temperatuur in de auto is zeer laag.	Wacht totdat de temperatuur weer normaal is.
	“Slideshow” kan niet voor “PICT” worden geactiveerd (“No Slide” wordt als gekozen onderdeel getoond).	Er zijn nog geen stilbeelden vastgelegd.	Download een stilbeeld.
CD-wisselaar	“No Magazine” knippert op het display.	Er is geen magazijn in de CD-wisselaar geplaatst.	Plaats het magazijn.
	“No Disc” knippert op het display.	Geen disc in het magazijn.	Plaats een disc in het magazijn.
		De disc is verkeerd om geplaatst.	Plaats de disc juist.
	“Reset 08” knippert op het display.	De receiver en de CD-wisselaar zijn niet juist op elkaar aangesloten.	Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
	“Reset 01” – “Reset 07” knippert op het display.	De CD-speler functioneert mogelijk onjuist.	Druk op de terugsteltoets van de CD-wisselaar.
	CD-wisselaar werkt helemaal niet.	De ingebouwde microcomputer functioneert mogelijk onjuist vanwege storing, enz.	Stel de receiver terug (zie bladzijde 2).

AUDIOVERSTERKER-GEDEELTE

Maximaal uitgangsvermogen:

Voor: 52 W per kanaal

Achter: 52 W per kanaal

Doorlopend uitgangsvermogen (RMS):

Voor: 22 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.

Achter: 22 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.

Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)

Bereik voor equalizer:

Lijningangsniveau/Impedantie:

LINE IN: 1,5 V/20 kΩ last

Lijnuitgangsniveau/impedantie:

LINE OUT: 5,0 V/20 kΩ last (volledige schaal)

Uitgangsimpedantie: 1 kΩ

Overige aansluitingen:

SUBWOOFER OUT

Wisselaaraansluiting

Stuur-afstandsbediening ingangen

TUNER-GEDEELTE

Frequentiebereik:

FM: 87,5 MHz t/m 108,0 MHz

AM: (MG) 522 kHz t/m 1 620 kHz

Alternatieve kanaalgevoeligheid (400 kHz): 65 dB

Frequentierespons: 40 Hz t/m 15 000 Hz

Stereoscheiding: 35 dB

Vangratio: 1,5 dB

[MG-tuner]

Gevoeligheid: 20 μV

Selectiviteit: 65 dB

[LG-tuner]

Gevoeligheid: 50 μV

Aantal kanalen: 2 kanalen (stereo)

Frequentierespons: 5 Hz t/m 20 000 Hz

Max. bitwaarde: 320 kbps

WMA (Windows Media® Audio):

Max. bitwaarde: 192 kbps

Afspeelbare SD-kaart: Formaat: FAT 12/16

Opslag: Maximaal 512 MB

Afspeelbaar audioformaat voor SD-kaart:

MP3/WMA

ALGEMEEN

Stroomvereisten:

Bedrijfsvoltage:

14,4 V (11 V t/m 16 V toelaatbaar) gelijkstroom

Aarding: Negatieve aarding

Toelaatbare bedrijfstemperatuur:

0^ t/m +40°C

Afmetingen (B × H × D):

Installatie-afmetingen (bij benadering):

182 mm × 52 mm × 157 mm

Paneel-afmetingen (bij benadering):

188 mm × 58 mm × 13 mm

Gewicht (bij benadering):

1,7 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

- Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

- Het SD logo is een handelsmerk.

* U kunt de CD-växlaren niet kiezen indien u de “Ext Input” instelling op “Ext Input” heeft gesteld (zie bladzijde 39).

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen
