Producttype	Eilandafzuigkap
Merk	Amica
Model	OWS 451 P
Installatietype	Plafondmontage boven de kookplaat
Minimale afstand tot kookplaat	84 cm (bij elektrische kookplaat; raadpleeg de instructies voor gasfornuis)
Aantal ventilatorsnelheden	5 snelheden
Type bediening	Aanraaksensoren en afstandsbediening
Verlichting	LED-verlichting, onafhankelijk schakelbaar
Timer	15 minuten aftellen, automatische uitschakeling
Afzuigstanden	Afvoer (buiten) of recirculatie (met koolstoffilter)
Afvoerdiameter	120 mm
Type vetfilter	Aluminium (wasbaar) of acryl (vervangbaar)
Koolstoffilter	Vereist voor recirculatie; elke 2 maanden vervangen
Afstandsbediening	Inclusief batterijgevoede afstandsbediening voor ventilator en verlichting
Voeding	220-240 V, 50/60 Hz (zie typeplaatje)
Reiniging	Afvegen met vochtige doek en milde zeep; geen schuurmiddelen gebruiken
Veiligheidsfuncties	Automatische uitschakeling timer, onderhoud vetfilter voor brandveiligheid
Garantie	Volgens garantiekaart

Veelgestelde vragen - OWS 451 P AMICA

Hoe installeer ik de Amica OWS 451 P afzuigkap?

Installatie staat beschreven in de handleiding. Monteer de afzuigkap aan het plafond minimaal 84 cm boven de kookplaat, sluit de afvoer (120 mm) aan voor afvoermodus en bevestig het afdekframe. Zorg dat het plafond sterk genoeg is om de kap te dragen.

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter moet elke maand worden gereinigd, in de vaatwasser of met de hand met milde zeep. Bij acrylfilters deze elke 2 maanden vervangen.

Hoe vervang ik het koolstoffilter?

Koolstoffilters worden alleen gebruikt in recirculatiemodus. Raadpleeg figuur 6 in de handleiding voor vervanging. Vervang elke 2 maanden of vaker bij intensief gebruik. Ze kunnen niet worden gewassen.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 84 cm bij elektrische kookplaten. Bij installatie boven een gasfornuis volgt u de instructies van het gasfornuis als deze een grotere afstand voorschrijven.

Hoe gebruik ik de afstandsbediening?

Plaats de batterij (knoopcel) in de afstandsbediening, richt deze naar de sensor van de kap. Gebruik de POWER-knop om de ventilator op snelheid 2 te starten en de lichtknop om de verlichting te schakelen. Zorg dat er geen obstakels zijn tussen afstandsbediening en sensor.

Wat moet ik doen als de ventilator niet werkt?

Controleer eerst de stroomtoevoer en of de stekker is aangesloten. Werkt het nog niet, raadpleeg dan de handleiding voor probleemoplossing of neem contact op met de klantenservice. Probeer geen interne reparaties zelf uit te voeren.

Kan ik de afzuigkap zonder afvoer gebruiken?

Ja, de kap kan werken in recirculatiemodus met een koolstoffilter. In dat geval is geen externe afvoer nodig, maar voor schoorsteenmodellen kan een luchtgeleider worden aanbevolen.

Hoe vervang ik de LED-verlichting?

Raadpleeg figuur 7 in de handleiding. Gebruik LED-modules met dezelfde specificaties als de fabrieksinstellingen. Schakel de stroom uit voor vervanging.

Hoeveel ventilatorsnelheden heeft de afzuigkap?

De kap heeft 5 ventilatorsnelheden. Druk op de 'v'-sensor om de snelheid te verhogen en op de '^'-sensor om te verlagen. Snelheid 2 is standaard bij inschakelen.

Hoe stel ik de timer in?

Raak de timersensor op het bedieningspaneel aan om de 15-minuten aftelling te activeren. Het display knippert en de kap schakelt na 15 minuten automatisch uit.

GEBRUIKSAANWIJZING OWS 451 P AMICA

GEBRUIKSAANWIJZING - AFZUIGKAP NL 58

Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

OWS 451 O / IH 17200 E

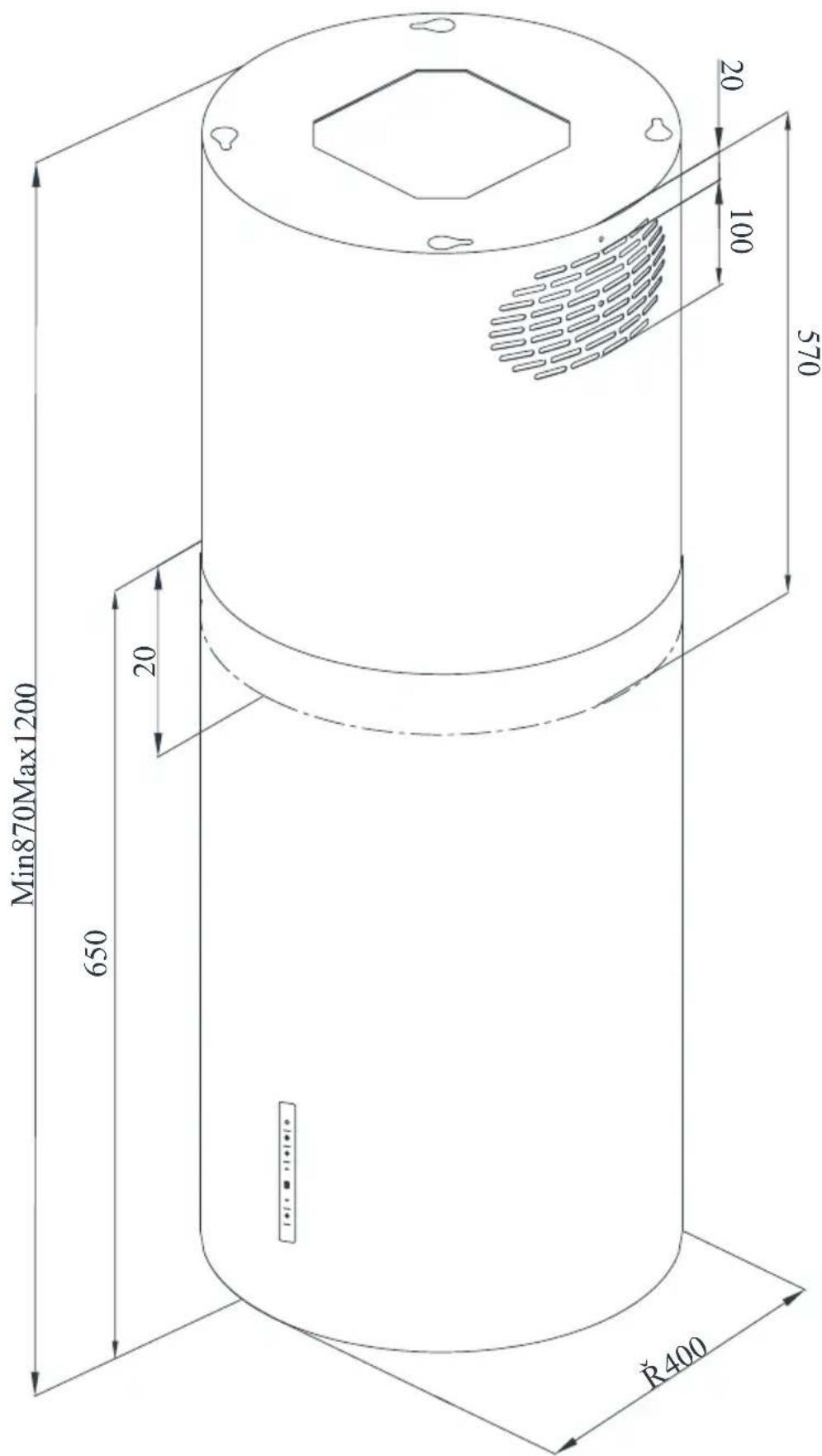

OWS 451 P

1

2

Geachte dames en heren,

Vanaf nu gaat u een afzuigkap van de nieuwste generatie gebruiken. Deze afzuigkap is speciaal ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuigkap. Hierdoor voorkomt u fouten bij de installatie en de bediening van de afzuigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuigkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatie voor de veiligheid van de gebruiker en de juiste exploitatie van het apparaat.

Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparaat.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 59

Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.

- De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.

• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem niet voor andere doeleinden.
• De afzuigkap als afzui-ginstallatie moet wor-den aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkana-len, rookkanalen of af-voerkanalen voor ver-brandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het kanaal (meestal een buis van ∅ 120 of 150 mm) mag niet lan- ger zijn dan 4-5 m. Ook bij telescoopafzuigkappen en inbouwafzuig-kappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

• In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
• De afzüigkap is uitgerust met onafhankelijke verlichting en een aanzuigventilator die op een aantal snelheden kan worden ingesteld.

- Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of de wand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

- De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanneer in de installatie-instructie van gastoestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

- Het is niet toegestaan om onder de afzuigkap een vlam op vol vermogen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam. Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties.

● Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.

- Haal steeds de stekker uit het stopcontact voordat u het apparaat schoonmaakt, het filter verwisselt of reparaties uitvoert.

- Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, omdat een met olie verzadigd filter bijzonder brandbaar is.

Indien in de ruimte naast de afzuigkap ook andere appara- ten worden gebruikt die niet door elektri- citeit worden aange- dreven (bijv. ovens op vloeibare brandstof- fen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij ge- lijktijdige werking van de afzuigkap en ver- brandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 milli- bar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geur- ties).

De afzuigkap mag niet dienen als ondersteuning voor personen die zich in de keuken bevinden.

- Maak de afzuigkap regelmatig van binnen en van buiten, schoon (MINIMAAL ÉÉNMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

- Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service.

- Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

- Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.

• Zorg ervoor dat u het apparaat niet door kinderen zonder toezicht kan worden gebruikt.
• Controleer of de spanning die staat aangegeven op het typeplaatje overeenkomt met de parameters van het elektriciteitsnet op de plaats van aansluiting.
• Voorafgaand aan de montage de voedings-kabel uitrollen en recht-trekken.
• Attentie! Het verpak- kingsmateriaal (poly- ethyleenzakjes, stuk- ken polystyreen etc.) bij het uitpakken buiten het bereik van kinde- ren houden.

- OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controle-ren of de voedingska-bel op de juiste wijze is geinstalleerd en of hij tijdens de montage-werkzaamheden NIET bekneld is komen te zitten door de afzuig-kap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begint met de montage.

Uitrusting

De afzuigkap is samengesteld uit de volgende onderdelen (Afb. 2):

1. Bovenste schoorsteen
2. Behuizing van de afzuigkap
3. Bedieningspaneel
4. Aluminium vetfilter
5. Verlichting
   5a. Afdekking van het filter

Montage

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat moet monteren.

1. Verwijder de afdekking van het aluminiumfilter (in bepaalde modellen - Afb. 3a) en verwijder het aluminium vetfilter (de demontage van het filter wordt later in deze handleiding beschreven).
2. De afstand tussen de kookplaat en het motorhuis moet minimaal 84 cm bedragen (Afb. 3b).
3. Verwijder de montageschroeven (Afb. 3c), bepaal de gewenste hoogte van het apparaat en schuif vervolgens de beide delen van de afzuigkap in elkaar.
4. Leg het montagesjabloon op het plafond waaraan u de afzuigkap wilt bevestigen. Boor de gaten A, B, C, D met een boortje van 8 mm en tik de pluggen in de gaten. Draai de 5,5x45YSB schroeven erin en zorg voor een afstand van 5 mm tussen de schroefkop en het plafond. Plaats de behuizing van de afzuigkap tegen het plafond, zodanig dat de schroefkoppen zich in de montageopeningen bevinden. Draai de afzuigkap in de richting van de klok zodat de afzuigkap goed aan het plafond vast komt te zitten. Draai de montageschroeven aan (Afb. 3d).

De meegeleverde pluggen zijn geen universele pluggen. Indien u vanwege de plafondconstructie een ander plugtype moet toepassen, dan moet u deze in een speciaalzaak aanschaffen.

1. Wanneer u de afzuigkap gaat gebruiken als afzuiger dan moet een afzuigbuis (Afb. 3e, 3f) bevestigen op een eerder geïnstalleerde afvoeraansluiting (Afb. 3g). Zorg ervoor dat de buis goed is bevestigd en dat de afzuigkap bij de hoogste snelheid niet loslaat.
2. Schuif de afdekking van het bovenste schoorste-endeel in en bevestig hem met de meegeleverde schroeven (Afb. 3h).
3. Schuif de bedekking van de behuizing in (Afb. 3i) en draai hem in de richting van de klok, totdat de afdekking goed vastzit (Afb. 3i).
4. Verbind de betreffende bündels van de besturingskabels en verlichtingskabels met elkaar (Afb. 3k). Sluit vervolgens de verlichtingskabel aan.

Instelling van de afzuigfunctie van de afzuig-kap

Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koolfilter verwijderen.

De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen.

Laat de aansluiting uitvoeren door een installateur

Instelling van de afzuigkap voor het absorbe- ren van geuren

Bij deze optie wordt de gefilterde lucht weer teruggeblazen in de ruimte door de tweezijdige openingen die zich in het bovenste gedeelte van het afvoerkanaal bevinden.

Bij deze instelling moet u een koolfilter installeren. Ook bevelen wij de installatie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

In sommige modellen universele afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen tussen normaal afzuigen en geurabsorptie. De gefilterde lucht keert terug in de ruimte via de openingen die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

De besturing van de afzuigkap vind plaats via het bedieningspaneel (Afb. 4a)

De afzuigkap beschikt over vijf ventilatorsnelheden. Pas de ventilatorsnelheid aan aan de kookintensiteit. Voor de bediening van de ventilator gebruikt u de " Ⓤ-knop op het bedieningspaneel (Afb. 4.). U verhoogt de ventilatorsnelheid door meerdere malen op de " ∧ "-knop te drukken. U verlaagt de ventilatorsnelheid door meerdere malen op de " ∨ "-knop te drukken.

Na het inschakelen van de afzuigkap start de ventilator altijd op het tweede snelheidsniveau.

De "knop dient voor het uitschakelen van de afzuigkap met vertraging.

U start deze functie door op de "Lknop te drukken. 15 minuten na dit moment schakelt de afzuigkap uit.

Als u de vertraagde uitschakelfunctie hebt geactiveerd, knipperen de cijfers op de display en zal de afzuigkap na 15 minuten uitschakelen.

Deze functie van de afzuigkap wordt aanbevolen na afloop van het kookproces om de geuren en dampen uit de keuken te verwijderen en moet enkele minuten gebruikt worden.

Verlichting

De afzuigkap beschikt over halogeenverlichting. U schakelt de verlichting aan en uit door te drukken op de "knop van het bedieningspaneel (Afb. 4) dat zich op de voorkant van het apparaat bevindt.

Afstandsbediening (Afb. 4b)

De afzuigkap is uitgerust met een afstandsbediening.

De functies van de afstandsbediening staan hieronder beschreven:

1. In- en uitschakelen van de motor
2. Verlagen van de ventilatorsnelheid
3. Verhogen van de ventilatorsnelheid
4. In- en uitschakelen van de verlichting

Wanneer u op de „POWER“-knop drukt, begint de motor van de afzuigkap te werken op het tweede snelheidsniveau. U kunt de verlichting onafhankelijk van de „POWER“-knop inschakelen.

Om optimaal gebruik te kunnen maken van de afstandsbediening handelt u als volgt:

• Op de achterkant van de afstandsbediening bevindt zich een gesloten batterijvak. Open de sluiting voorzichtig en haal het klepje van het batterijvak.
• Plaats de batterijen in de afstandsbediening in overeenstemming met de markeringen in de afstandsbediening.
• Sluit het klepje van de afstandsbediening.
• Richt de afstandsbediening op de voorkant van de afzuigkap.

Zorg ervoor dat er zich geen barrières bevinden tussen de afstandsbediening en de sensor. Het licht van halogeenlampen kan de communicatie tussen de afstandsbediening en de afzuigkap verstoren.

BEDIENING EN ONDERHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen.

Antivetfilter van metaal

Reiniging

Bij normale werking van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Vervanging

Op afbeelding 5 ziet u hoe u het antivetfilter moet vervangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koolfilter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Vervanging

Op afbeelding 6 ziet u hoe u het koolfilter moet vervangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het beschadigd is of vervangen moet worden.

Recycling van de verpakking

Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet u het verpakkingsmateriaal zo verwerken dat er geen risico voor het milieu ontstaat. Al het materiaal dat voor de verpak-

king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

• Buitenverpakking van karton / folie
  ● Vormstuk van FCKW-vrij, geschuimd polystyreen (PS)
  ● Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wanneer u het apparaat niet langer gebruikt, dient u voorafgaand aan de verschroting de voedings-kabel af te snijden.

Dit product is overeen-komstig met de Europese richtlijn 2002/96/EG en

de Poolse wet op gebruikte elektrische en elektronische apparatuur gemerkt met het symbool van een doorgekruiste verrijdbare afvalbak.

Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

De inzamelende instanties, waaronder lokale inzamelpunten, winkels en gemeentelijke instantie vormen een geschikt systeem voor de inzameling van deze apparatuur.

De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Verklaring van de producent

Hierbij verklaart de producent, dat dit product voldoet aan de basiseisen uit de volgende EU-richtlijnen:

● laagspanningsrichtlijn 2006/95/EG,
- richtlijn inzake elektromagnetische comptabiliteit 2004/108/EG,
● richtlijn voor ecologisch ontwerp 2009/125/EG,

het product is daarom voorzien van het -merk en er is een conformiteitsverklaring afgegeven door de markttoezichthoudende organen.
