GEBRUIKSAANWIJZING IAN 40114 Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

NL Montage-, bedienings- en veiligheidsinstructies Pagina 26

Doelmatig gebruik....Pagina 27

Onderdelenbeschrijving......Pagina 27

Leveromvang......Pagina 27

Technische gegevens....Pagina 27

Veiligheidsinstructies ...... Pagina 27

Veiligheidsinstructies voor accu's.... Página 28

Gebruikswijze......Pagina 28

Batterij opladen....Página 28

Montage

Schijnwerper monteren....Página 29

Zonnecellen monteren ...... Pagina 29

Ingebruikname

Bewegingsmelder aan-/uitzetten....Página 30

Lichtduur instellen....Pagina 30

Gevoeligheid van de sensor instellen.... Página 30

Daglichtniveau instellen....Página 30

Bewegingsmelder instellen....Pagina 30

Apparaat wachten

Batterij wisselen....Pagina 30

Reiniging en onderhoud....Pagina 31

Storingen verhelpen....Página 31

Afvoeren....Pagina 32

Dit product is bedoeld voor gebruik buitenshuis. Het product is niet geschikt voor zakelijke doeleinden.

Dit product is niet geschikt voor de ver- lichting van kamers in privéhuishoudens.

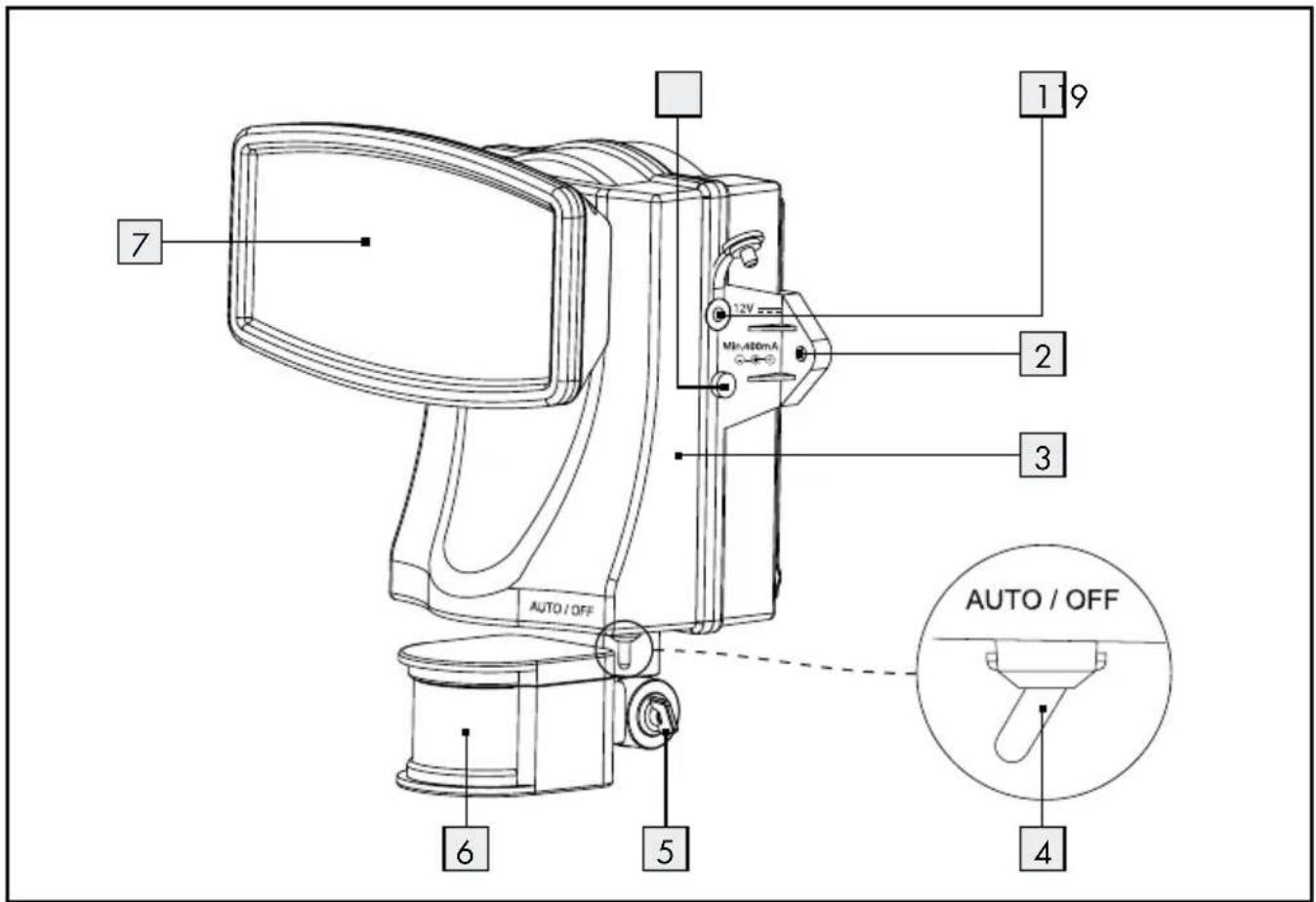

●Onderdelenbeschrijving

1 Aansluiting voor lage voltage
2 Bevestigingsgat voor het basisstation
3 Basisstation
4 AUTO/OFF-schakelaar
5 Vastzetschroef(bewegingsmelder)
6 Bewegingsmelder
7 Schijnwerper
8 Draairegelaar LUX (lichtgevoeligheid)
9 Draairegelaar SENS (gevoeligheid)
10 Draairegelaar TIME (inschakelduur)
11 Zonnestroomansluiting
12 Schroef (ø 4,5 x 40 mm)
13 Zonnecel
14 Schroef (ø 3,7 x 28 mm)
15 Zonnekabelstekker
16 Bevestigingsgaten voor de zonnecellen
17 Wandbevestiging
18 Plug (ø 8 mm)
19 Signaal-LED
20 Oplaadbarebatterij
21 Plug (ø 6 mm)

Leveromvang

Controleer de levering altijd direct na het uitpakken op volledigheid en de optimale staat van het product.

1 Basisstation (bestaande uit schijnwerper 80 LEDs, bewegingsmelder, batterijbehuizing met ingebouwde batterij)
1 Zonnecel (incl. ca. 4,75 m stroomkabel)

2 Schroeven (montagemateriaal voor basisstation, ø 4,5 x 40 mm)
4 Schroeven (montagemateriaal voor de zonne-cellen, ∅ 3,7 x 28 mm)
2 Pluggen (montagemateriaal voor het basisstation, ø 8 mm)
4 Pluggen (montagemateriaal voor de zonnecellen, ø 6 mm)
1 Gebruiksaanwijzing

●Technischegegevens

Bedrijfsspanning: 12V

Oplaadbarebatterij:6V, 4Ah, afmetingen:

$$ 1 0 \times 7 \times 4, 5 \mathrm{cm} $$

Verlichting: 80 LEDs, 0,06 W

Zonnecellen: 150 x 200 mm, amorfe, 2 Wp, max. 10 V---, 140 mA

Aansluiting voor

laadapparatuur: 12V---, min. 400 mA, polariteit ⊙-●⊕, DC-stekker 5,5 x 2,1 mm (laadapparatuur is niet meegeleverd.)

Dimschakelaar: instelbaarvanaf ca. 10lx-20.000lx

Bewegingsmelder:

Reikwijdte: max.12m

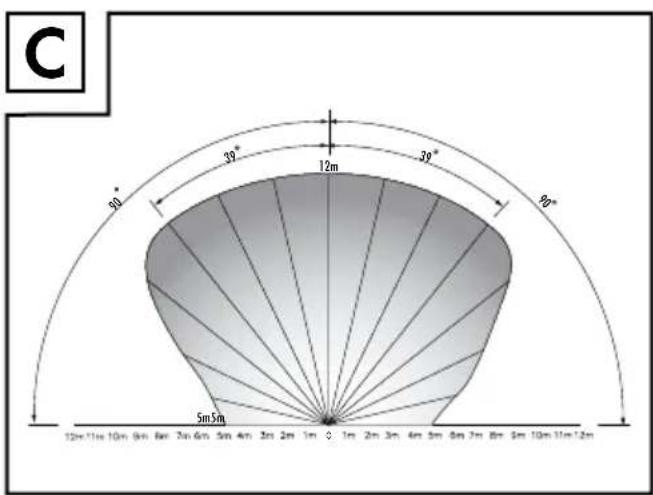

Registratiehoek: ca. 180° horizontaal, 50° verticaal

Beschermingsgraad: IPX4 (tegen spatwater beschermd)

Veiligheidsinstructies

KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten de gevaren vaak. Houd kinderen altijd uit de buurt van het product.

LEVENSGEVAAR! Houd kinderen tijdens de montage buiten het werkbereik. Tot de levering behoren tal van schroeven en andere kleine onderdelen. Bij inslikken of inhaleren kunnen deze levensgevaarlijk zijn.
- Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
- Gebruik het artikel niet als u beschadigingen tegenkomt.

Veiligheidsinstructies voor accu's

BRANDGEVAAR! Accu's mogen niet worden kortgesloten. Daardoor kunnen zij oververhit raken, in brand vliegen of uit elkaar spatten.
EXPLOSIEGEVAAR! Gooi batterijen nooit in open vuur of water. Bij te oude of gebruikte batterijen kunnen chemische vloeistoffen ontsnappen die het product beschadigen. Verwijder de batterij daarom als de lichten voor langere tijd niet worden gebruikt.
DRAAG VEILIGHEIDSHAND- SCHOENEN! Lekkende of beschadigde accu's kunnen bij contact met de huid bijtwonden veroorzaken. Gebruik daarom in dergelijke gevallen geschikte veiligheidshandschoenen.
- Gebruik alleen batterijen in de juiste maat en van het aanbevolen type (zie hoofdstuk "Technische gegevens").

Gebruikswijze

De zonnecel 13 zet bij zonnestralen het licht om in elektrische energie en slaat deze via de aangesloten zonnestroomaansluiting 11 in de ingebouwde batterij op 20. Bij een volledig opgeladen batterij bedraagt de lichtduur ca. 2 uren. Voor het eerste gebruik moet de batterij geladen zijn (zie hoofdstuk 'batterij opladen').

●Batterijopladen

Bij levering is de batterij 20 volledig opgeladen. Door opslag kan de batterij bij het in gebruik nemen gedeeltelijk opgeladen zijn. Laad om deze reden de batterij voor het eerste gebruik volledig op. U heeft 2 laadmogelijkheden:

Batterij met laadapparatuur (extern net) opladen

□ Schakel de AUTO/OFF-schakelaar 4 op de stand OFF.
Steek de stekker van het laadapparaat (niet meegeleverd) in de aansluiting voor lage spanning 1 van het basisstation. De technische gegevens van het laadapparaat moeten overeenkomen met de informatie in het hoofdstuk "Technische gegevens".

Opmerking: de zonnete 13 mag tijden het opladen niet met het basisstation 3 verbonden zijn.

Opmerking: het signaal-160 naast de laadaansluiting licht rood op als de laadprocedure nog niet is voltooid. De laadprocedure is beeindigd zodra het LED-signaal groen oplicht. De batterij is nu klaar voor gebruik.

Opmerking: de laadprocedure kan, afhankelijk van de laadtoestand van de batterij, tot 24 uur duren. De ingebouwde laadregelaar van de lichten voorkomt een overlading van de batterij.

Batterij met zonnecellen opladen

☐ Schakel de AUTO / OFF-schakelaar in de stand OFF om de laadprocedure door het inschakelen van de lichten niet te beïnvloeden.

□ Steek de zonnekabelstekker 15 van de kabel van de zonnecel in de zonnestroomaansluiting 11 van de lichten. Plaats de zonnecellen zoals bij 'Zonnecel monteren' beschreven wordt.

Opmerking: na 4 tot 6 dagen met goede zonnestralen is de batterij weer opgeladen. De duur van de laadprocedure is afhankelijk van de laadtoestand van de batterij en de kwaliteit van de zonnestralen.

●Montage

- Besluit voor de montage waar u de zonnecellen 13 en het basisstation 3 wilt monteren. Zonnecellen en basistation kunnen afhankelijk van elkaar worden gemonteerd maar moeten na de montage met de ca. 4,75 m lange stroomkabel van de zonnecel worden verbonden. - Verleg de stroomkabel na de montage zo, zodat er geen mechanische belastingen aanwezig zijn. Gebruik voor de bevestiging van de kabel gebruikelijke installatiematerialen zoals bijv. kabelklemmen of kabelpijpen om beschadigingen van de isolatie te vermijden.

Opmerking: het meegeleverde montagemateriaal is geschikt voor gebruikelijk, vast muurwerk. Voor andere oppervlaktes heeft u mogelijk andere bevestigingsmaterialen nodig. Neem eventueel contact op met een vakman.

Schijnwerpermonteren

Let bij het kiezen van de montageplaats voor het basisapparaat op het volgende:

• Zorg ervoor dat de schijnwerper 7 van het basisstation 3 het gewenste gebied belicht. U kunt de schijnwerper bewegen.

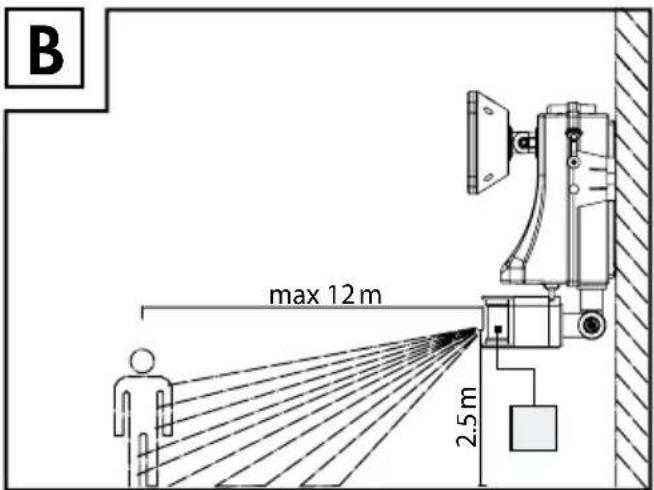

• Zorg ervoor dat de bewegingsmelder 6 het gewenste gebied bereikt. De bewegingsmelder heeft een bereik van max. 12 m bij een hoek van ca. 180° (afhankelijk van de montage-hoogte - ideaal is een hoogte van 2,00 m-2,50 m) (zie afb. B en C).

- Let erop dat de bewegingsmelder niet wordt verlicht door straatverlichting in de nacht. Dit kan de werking beïnvloeden.

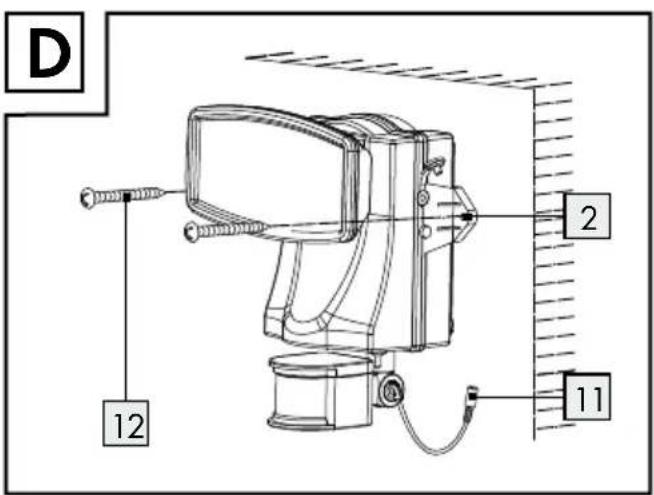

Opmerking: u kunt het basisstation met de bevestigingsgaten 2 of meegeleverde wandbevestiging 17 monteren.

Montage doormiddel van de bevestigingsgaten:

☐ Boor 2 gaten. Monteer het basisstation met de bevestigingsgaten en de pluggen 18 (ø 8 mm) en schroeven 12 (ø 4,5 x 40 mm) (zie afb. D).
□ Test na de montage of het basisstation goed vastzit.

Montage door middel van de wandbevestiging:

- Boor 2 gaten. Monteer de wandbevestiging met de pluggen (ø 8 mm) en schroeven (ø 4,5 x 40 mm) (zie afb. F). Opmerking: het meegeleverde montage-materiaal is geschikt voor gebruikelijk, vast muurwerk. Voor andere oppervlaktes heeft u mogelijk andere bevestigingsmaterialen nodig. Neem eventueel contact op met een vakman. - Test na de montage of de wandbevestiging goed vastzit.

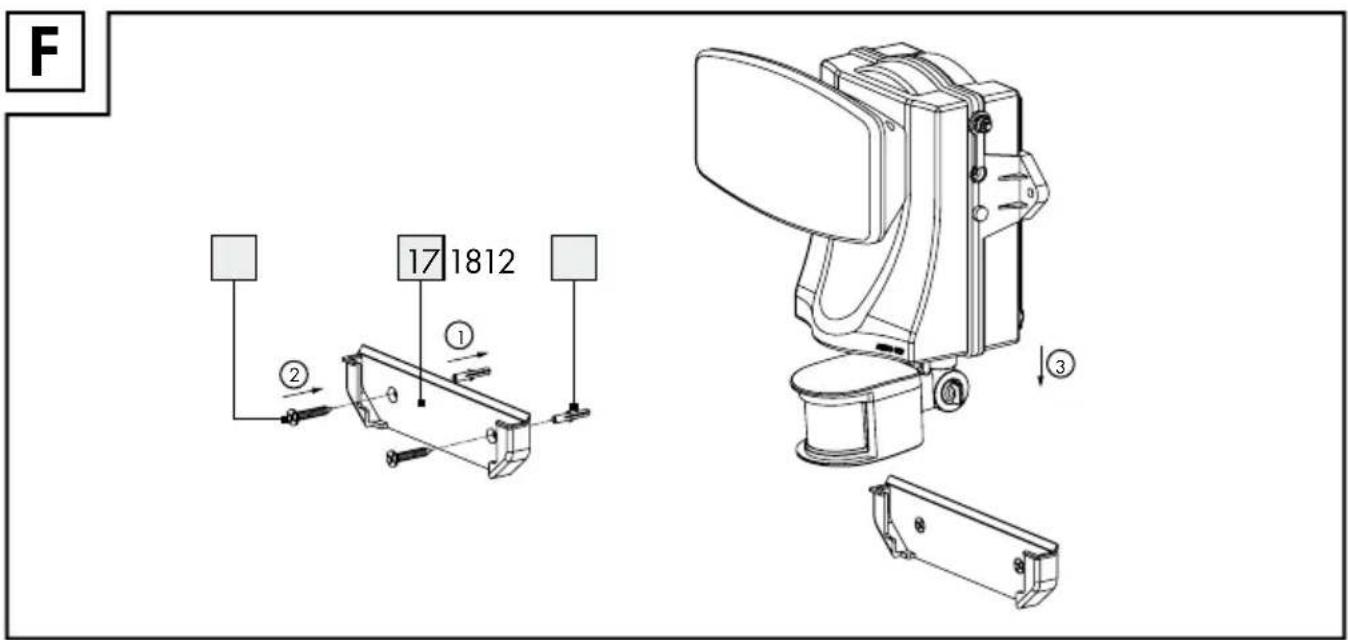

□ Bevestig het basisstation aan de wandbevestiging (zie afb. F).
□ Test of het basisstation goed vastzit.

Zonnecellenmonteren

Let bij het kiezen van de montageplaats voor de zonnecellen 13 op het volgende:

- De zonnecel heeft mogelijk directe zonnestralen nodig. Ook een gedeeltelijke schaduw van de zonnecel op een dag kan het opladen aanzienlijk beïnvloeden.

Hemelrichting:

Het beste is om naar het zuiden te richten. Kies eerder voor het richten met lichte afwijkingen naar het westen als voor het richten met lichte afwijkingen naar het oosten.

Horizontale richting:

Het horizontaal richten van de zonnecel is afhankelijk van de geografische breedtegraad van de montageplaats. Ideaal in Midden-Europa is een hoek van 30° -40°.

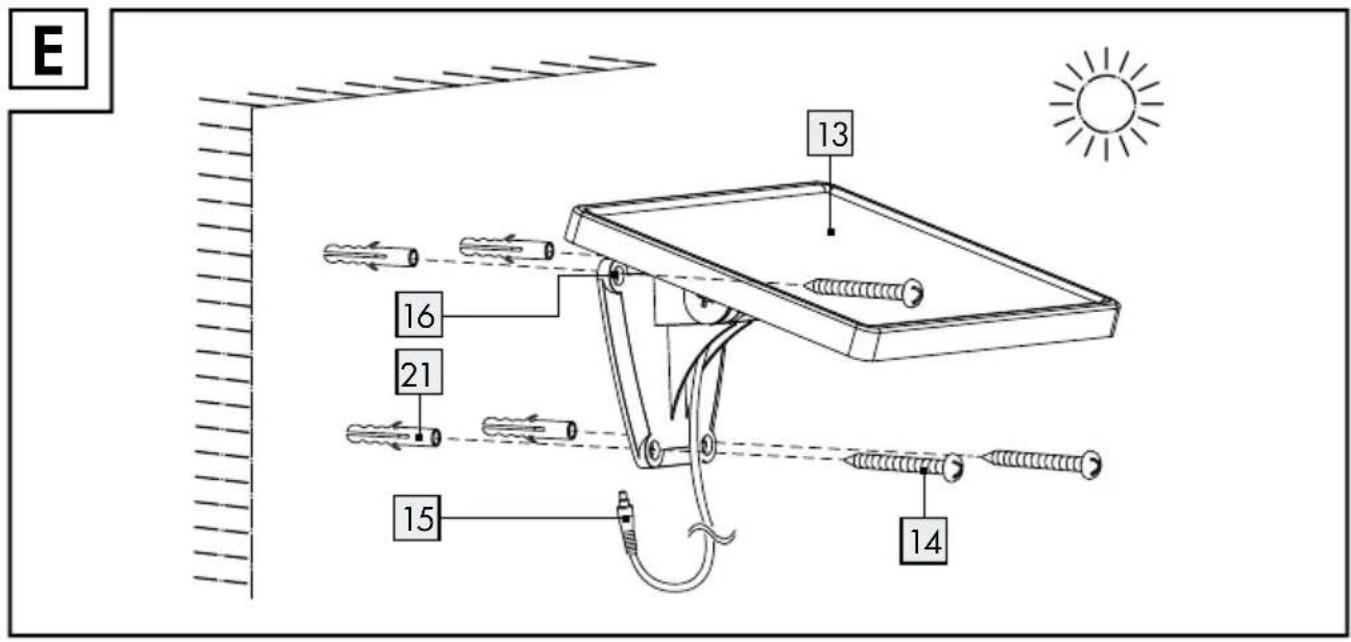

☐ Boor 4 gaten. Monteer de zonnecel met de pluggen 21 (ø 6 mm) en schroeven 14 (ø 3,7 x 28 mm). Gebruik daarvoor de voorge-perforeerde bevestigingsgaten (zie afb. E).
□ Test na de montage of de zonnecel goed vastzit.

Opmerking: richt de zonnecel na de montage door deze te buigen. Het is voorzien van een scharnier dat 18° bedekt.

Ingebruikname

●Bewegingsmelder aan-/uitzetten

☐ Schakel de AUTO/OFF-schakelaar 4 op de stand AUTO om de bewegingsmelder 6 in te schakelen.
☐ Schakel de AUTO / OFF-schakelaar op de stand OFF om de bewegingsmelder uit te zetten.

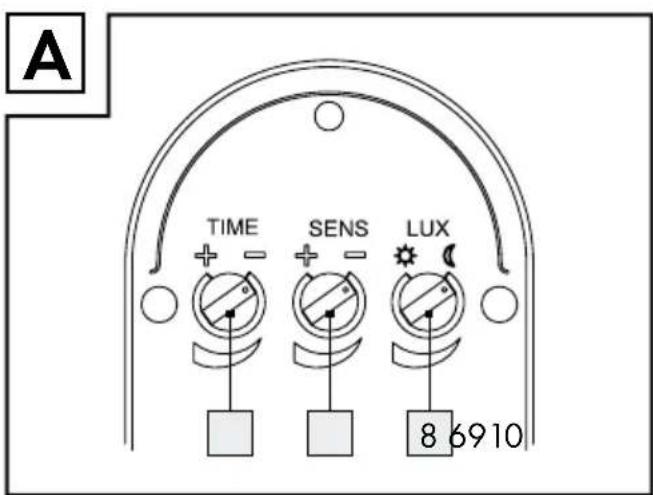

Draai de draairegelaar TIME 10 op de onderkant van de bewegingsmelder 6 met de klok mee om de belichtingsduur te verhogen. De belichtingsduur kunt u in een tijdruimte van ca. 10–60 seconden instellen.

- Gevoeligheid van de sensor instellen

- Draai de draairegelaar SENS 9 op de onderkant van de bewegingsmelder 6 met de klok mee om de gevoeligheid van de sensor te verhogen.

Opmerking: de bewegingsmelder detected warmtestraling. Hij reageert bij lage buitentemperaturen gevoeliger op lichaamswarmte dan bij warme buitentemperaturen. Let erop dat de gevoeligheid van de sensor in de loop der jaren gereguleerd moet worden.

Draai de draairegelaar LUX 8 op de onderkant van de bewegingsmelder 6 met de klok mee om het daglichtniveau te verhogen. In de positie reageert de bewegingsmelder slechts bij donkere nachten (ca. 50 lx). In de positie reageert de bewegingsmelder ook bij daglichtniveau zolang ca. 20.000 lx niet wordt overschreden.

Bewegingsmelderinstellen

□ Verwijder de vastzetschroef 5 van de bewegingsmelder 6.
Draai de draairegelaar LUX 8 op de stand ⚙️ Richt de bewegingsmelder in de centrale richting van het gewenste gebied.
□ Beweeg uzelf in het gebied tot u met de prestaties van de bewegingsmelder tevreden bent. Verander daarvoor de stand van de draairegelaar SENS 9 of de richting van de bewegingsmelder.
Draai de vastzetschroef weer vast om de instellingen te bewaren.
Draai de draairegelaar LUX in de gewenste positie. Bepaal deze tijdens de dimtijd waarin de schijnwerper 7 moet reageren. Draai de draairegelaar LUX langzaam met de klok mee tot hij op beweging in het gebied reageert.

- Apparaatwachten

Batterijwisselen

Opmerking: voor deze stap heeft u een schroevendraaier en een tang nodig.

rOpmerking: passende batterijen conform de bij 'Technische gegevens' aangegeven specificaties zijn in de vakhandel verkrijgbaar.

□ Verwissel de batterij 20 indien de lichtduur, ondanks een goede zonnestraal na enige tijd, merkbaar minder wordt. Gebruik uitsluitend batterijen van de juiste grootte en het aanbevolen type (zie hoofdstuk 'Technische gegevens').

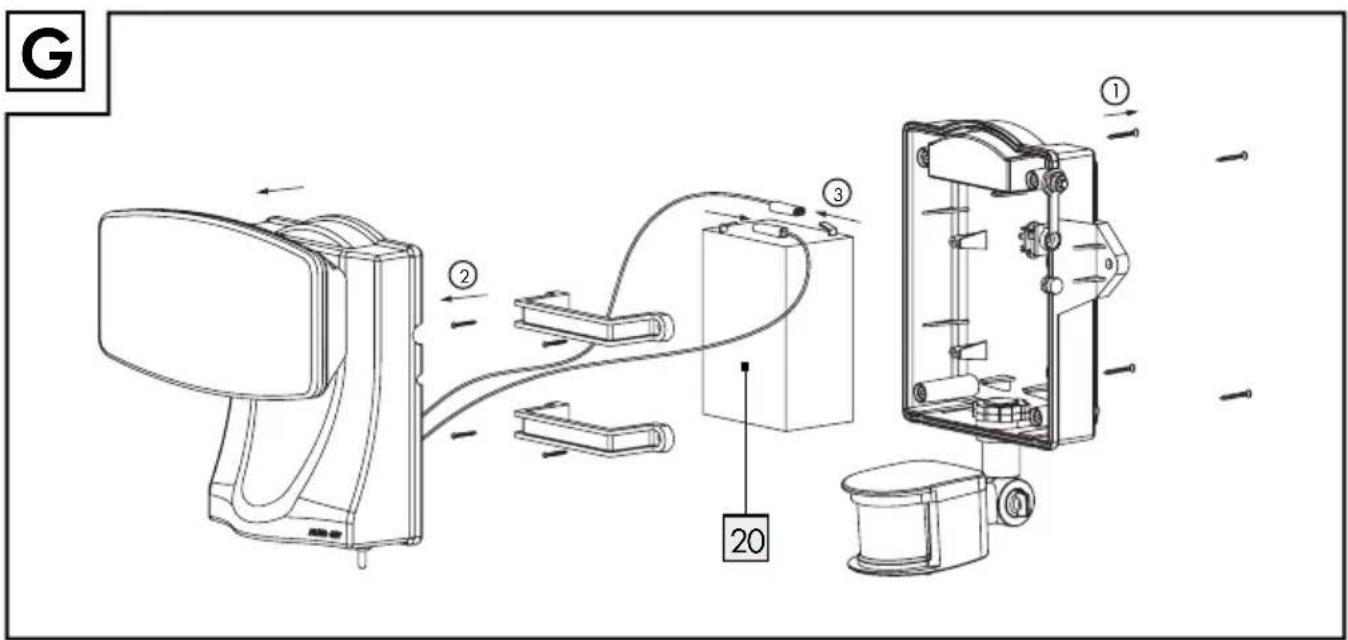

□ Verwissel de batterij zoals wordt weergegeven op afbeelding G.
□ Schakel de AUTO/OFF-schakelaar 4 op de stand OFF.
□ Verwijder de schroeven met een schroevendraaier aan de achterkant van het basisstation 3. Haal de voorkant van het basisstation eraf.
□ Verwijder met een schroevendraaier de 4 schroeven van de 2 bevestigingsbeugels en verwijder de bevestigingsbeugels.

Opmerking: de klemmen van de batterij voorzien van steekverbindingen. De bruine kabel is met de pluspool (op de batterij met rood gemarkeerd) en de zwarte kabel met de minuspool (op de batterij met zwart gemarkeerd) van de batterij verbonden.

☐ Trek de steekverbinding eraf met een tang. Trek hierbij aan de steekverbinding en niet aan de kabel.
□ Bouw de batterij in zoals u de oude eruit gehaald heeft.
□ Bevestig de bevestigingsbeugels en het frontje van het basisstation weer met de schroeven.

- Reiniging en onderhoud

□ Schakel de AUTO/OFF-schakelaar 4 op de stand OFF als u de lichten niet gebruikt en wilt opslaan.
□ Laad de batterij 20 om de 3 maanden op om schade aan de batterij door zware ontlading te voorkomen (zie hoofdstuk 'Batterij opladen'). Oplaadbare batterijen hebben een hoge zelfontlading als ze niet worden gebruikt.
Controleer de bewegingsmelder 6 en de zon- necellen 13 regelmatig op vervuiling. Verwijder dit om een foutloze gebruik van de lampen te kunnen garanderen.
Houd het apparaat, vooral de zonnecellen, in de winter sneeuw- en ijsvrij.

□ Reinig de lampen met een stofvrije, licht vochtige doek en mild reinigingsmiddel.

●Storingenverhelpen

● = Het licht gaat niet aan.

● = De AUTO/OFF-schakelaar 4 staat in de positie OFF.

O = Schakel de AUTO / OFF-schakelaar op de stand AUTO.

- = De draairegelaar LUX8 is te donker ingesteld.

O = Stel de LUX-regelaar lichter in.

●=Debewegingsmelder 6 is vervuild of verkeerd gericht.

O = Reinig de bewegingsmelder of richt hem opnieuw.

● = De gevoeligheid van de bewegingsmelder is te laag.

O = Stel de gevoeligheid van de bewegingsmelder opnieuw in (zie hoofdstuk 'Gevoeligheid van de sensor instellen').

●=Debatterij 20 is leeg.

O = Laad de batterij op (zie hoofdstuk 'Batterij opladen').

● = Het licht gaat ook aan bij lichte omstandigheden.

● = De LUX-regelaar is te licht ingesteld.

O = Stel de draairegelaar LUX donkerder in.

● = Het licht flikkert.

● = De batterij is bijna leeg.

O = Laad de batterij op (zie hoofdstuk 'Batterij opladen').

● = De batterij gaat te snel leeg.

● = De steekverbinding van de zonnecel3 en basisstation 3 is losgeraakt.
O = Bevestig de steekverbinder opnieuw aan het apparaat.
© = De zonnecel is vervuild.
O = Reinig de zonnecel.
© = De zonnecel is ongunstig gericht.

O = Richt de zonnecel opnieuw (zie hoofdstuk 'Zonnecel monteren').

●= De batterij is ook met het elektrische net niet meer op te laden.

= De batterij is kapot.

O = Vervang de batterij (zie hoofdstuk 'Batterij vervangen').

•Afvoeren

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclecontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitge- diende artikel na gebruik af te voeren, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte accu's moeten volgens de richtlijn 2006/66/EC worden gerecycled. Geef de accu's en / of het apparaat af bij de daarvoor bestemde verzamelstations.

Milieuschade door verkeerde afvoer van batterijen!

Accu's / batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftig zwaar metaal bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = zilver, Pb = lood.

Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering

grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

U ontvangt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, aacu's of dergelijke onderdelen, die gemaakt zijn van glas.

CE IPX4

119 7 12V Min.480mA 2 3 AUTO / OFF 6 5 AUTO / OFF 4

A TIME SENS LUX 8 6910

B max 12 m 2.5 m

D 12 2 11

E 13 16 21 15 14

F 17 1812 ① ② ③

Stand van de informatie: 03 / 2014

Ident.-No.: Z31171032014-1
