Producttype	LED-zonneschijnwerper met bewegingssensor
Merk	Livarno Lux
Model	IAN 89110
Lichtbron	80 LED, elk 0,06 W
Zonnecel	Amorf, 150 × 200 mm, 2 Wp, max. 10 V, 140 mA
Batterij	Loodgel, 6 V, 4 Ah, afmetingen 10 × 7 × 4,5 cm
Detectiehoek	180° horizontaal, 50° verticaal
Detectiebereik	Tot 12 meter
Instelbare verlichtingsduur	10 tot 60 seconden
Autonomie (volle batterij)	Ongeveer 2 uur
Laadaansluiting	12 V, min. 400 mA, vrouwelijke connector 5,5 × 2,1 mm (lader niet meegeleverd)
Beschermingsgraad	IP44 (beschermd tegen spatwater)
Gebruik	Binnen en buiten zonder stopcontact (tuinhuisje, garage, etc.)
Instellingen	LUX (dag/nacht-drempel), SENS (gevoeligheid), TIME (duur)
Montage	Aan de muur, met muurbevestiging of bevestigingsgaten
Lengte zonne-energiekabel	Ongeveer 4,8 meter
Onderhoud	Reinigen met vochtige doek en mild product; batterij elke 3 maanden opladen
Veiligheid	Verstikkingsgevaar (verpakking); batterij niet kortsluiten; handschoenen dragen bij lekkage
Afvalverwerking	Recyclen volgens EU-richtlijn 2006/66/EG; batterij = speciaal afval

Veelgestelde vragen - IAN 89110 Livarno Lux

Hoe installeer ik de Livarno Lux IAN 89110 zonneschijnwerper?

Kies een locatie voor het hoofdelement (schijnwerper + detector) en de zonnecel apart, verbonden door de kabel van ca. 4,8 m. Boor de bijbehorende gaten en bevestig met de meegeleverde pluggen en schroeven. Voor het hoofdelement kunt u de bevestigingsgaten of de muurbevestiging gebruiken. Zorg ervoor dat de detector niet wordt verlicht door straatverlichting 's nachts.

Hoe stel ik de verlichtingsduur in?

Draai de knop TIME (10) onder de bewegingsdetector met de klok mee om de duur te verlengen, instelbaar van ca. 10 tot 60 seconden.

Hoe laad ik de batterij op vóór het eerste gebruik?

De batterij kan gedeeltelijk ontladen zijn na opslag. Twee methoden: 1) Met een externe lader (12 V, min. 400 mA, niet meegeleverd) aansluiten op de laagspanningsconnector, met schakelaar op OFF. Rode LED geeft laden aan, groen = klaar. 2) Via de zonnecel: plaats deze in de zon, schakelaar op OFF, wacht 4 tot 6 dagen volle zon. Sluit de zonnecel niet aan tijdens laden via de lader.

Hoe stel ik de gevoeligheid van de bewegingsdetector in?

Draai de knop SENS (9) onder de detector met de klok mee om de gevoeligheid te verhogen. In de zomer verlaagt u deze omdat lichaamswarmte minder contrast geeft; in de winter verhoogt u deze.

Wat als de schijnwerper niet aangaat?

Controleer eerst of de schakelaar AUTO/OFF op AUTO staat. Controleer vervolgens de LUX-instelling: als deze te donker is, draai naar een lichtere stand. Maak de bewegingsdetector schoon en controleer de richting. Ten slotte kan de batterij leeg zijn – laad deze op.

Hoe vervang ik de batterij?

Gebruik een kruiskopschroevendraaier en een platte tang. Zet de schakelaar op OFF. Schroef de achterkant van het hoofdelement los, verwijder de bevestigingsbeugels. Koppel de connectoren los: bruin = positief (+), zwart = negatief (-). Vervang door een loodgel batterij 6 V, 4 Ah (zelfde afmetingen 10×7×4,5 cm). Monteer in omgekeerde volgorde.

Hoe richt ik de bewegingsdetector?

Draai de borgschroef (5) van de detector los. Draai de LUX-knop naar de helderste stand (zon). Richt de detector op het gewenste gebied en test door te lopen. Pas de gevoeligheid (SENS) aan indien nodig. Draai de schroef vast. Stel ten slotte LUX in op de gewenste schemeringsstand.

Waarom ontlaadt de batterij snel?

Mogelijke oorzaken: de connector tussen de zonnecel en het hoofdelement is los (controleer en bevestig), de zonnecel is vuil (maak schoon), of de oriëntatie is ongunstig (onvoldoende blootstelling aan zon). Los deze punten op.

Wat zijn de belangrijke veiligheidsvoorschriften?

Verstikkingsgevaar: laat de verpakking niet binnen bereik van kinderen. Batterij: niet kortsluiten, niet in vuur of water gooien. Bij lekkage handschoenen dragen. Gebruik alleen een batterij van het aanbevolen type (6 V, 4 Ah).
Niet gebruiken als het apparaat beschadigd is.

Hoe onderhoud ik de zonneschijnwerper?

Maak de bewegingsdetector en de zonnecel regelmatig schoon met een pluisvrije doek, licht vochtig en met een mild product. In de winter sneeuw en ijs verwijderen. Laad de batterij elke 3 maanden op om diepe ontlading te voorkomen. Zet de schakelaar op OFF vóór het opbergen.

GEBRUIKSAANWIJZING IAN 89110 Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

1 □

Z31171

LIVARNO LUX

NL Montage-, bedienings- en veiligheidsinstructies Pagina 24

Doelmatig gebruik....Pagina 25

Onderdelenbeschrijving......Pagina 25

Leveromvang....Pagina 25

Technische gegevens....Pagina 25

Veiligheidsinstructies ...... Pagina 25

Veiligheidsinstructies voor accu's.... Página 26

Gebruikswijze....Pagina 26

Batterij opladen....Pagina 26

Montage

Bewegingsmelder aan-/uitzetten....Página 28

Lichtduur instellen....Página 28

Gevoeligheid van de sensor instellen....Página 28

Daglichtniveau instellen....Página 28

Bewegingsmelder instellen....Pagina 28

Apparaat wachten

Reiniging en onderhoud....Pagina 29

Storingen verhelpen....Pagina 29

Afvoeren....Pagina 30

LED-solar-schijnwerper

●Doelmatiggebruik

De zonnelamp is bedoeld voor het belichten van buiten- en binnengebieden waarin geen stroom-aansluiting beschikbaar is (bijv. tuinhuisjes, garages etc.). Het product is niet geschikt voor zakelijke doeleinden.

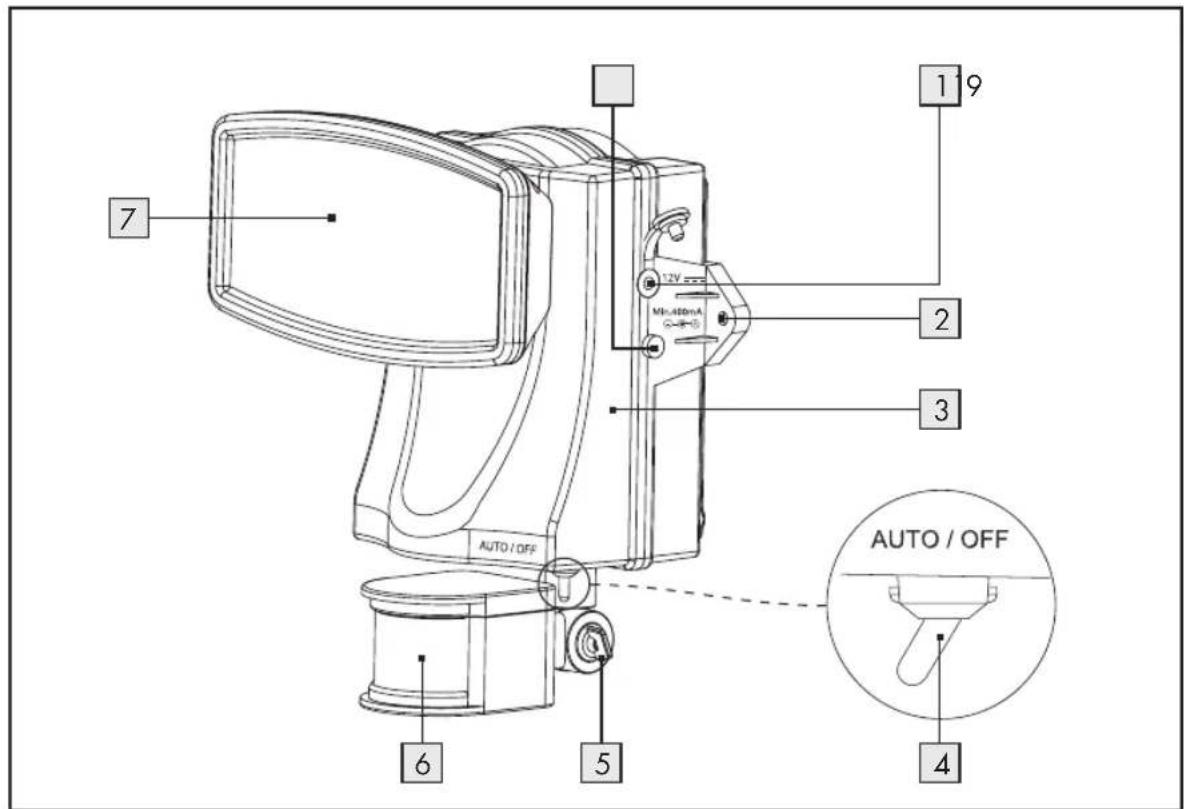

●Onderdelenbeschrijving

1 Aansluiting voor lage voltage
2 Bevestigingsgat voor het basisstation
3 Basisstation
4 AUTO/OFF-schakelaar
5 Vastzetschroef(bewegingsmelder)
6 Bewegingsmelder
7 Schijnwerper
8 Draairegelaar LUX (lichtgevoeligheid)
9 Draairegelaar SENS (gevoeligheid)
10 Draairegelaar TIME (inschakelduur)
11 Zonnestroomansluiting
12 Schroef (ø 4,5 x 40 mm)
13 Zonnecel
14 Schroef (ø 3,7 x 28 mm)
15 Zonnekabelstekker
16 Bevestigingsgaten voor de zonnecellen
17 Wandbevestiging
18 Plug (ø 8 mm)
19 Signaal-LED
20 Oplaadbarebatterij
21 Plug (ø 6 mm)

Leveromvang

Controleer de levering altijd direct na het uitpakken op volledigheid en de optimale staat van het product.

1 Basisstation (bestaande uit schijnwerper 80 LEDs, bewegingsmelder, batterijbehuizing met ingebouwde batterij)

1 Zonnecel (incl. ca. 4,8 m stroomkabel)

2 Schroeven (montagemateriaal voor basisstation, ∅ 4,5 x 40 mm)
4 Schroeven (montagemateriaal voor de zonne-cellen, ∅ 3,7 x 28 mm)
2 Pluggen (montagemateriaal voor het basisstation, ø 8 mm)
4 Pluggen (montagemateriaal voor de zonnecellen, ø 6 mm)
1 Gebruiksaanwijzing

●Technischegegevens

Bedrijfsspanning:12V ---

Oplaadbarebatterij:6V, 4Ah, afmetingen:

$$ 1 0 \times 7 \times 4, 5 \mathrm{cm} $$

Verlichting: 80 LEDs, 0,06 W

Zonnecellen: 150 x 200 mm, amorfe, 2 Wp, max. 10V=, 140mA

Aansluiting voor

laadapparatuur: 12V =-, min. 400 mA, polariteit ⊙-⊕⊕, DC-stekker 5,5 x 2,1 mm (laadapparatuur is niet meegeleverd.)

Dimschakelaar: instelbaarvanaf ca. 10lx-20.000lx

Bewegingsmelder:

Reikwijdte: max.12m

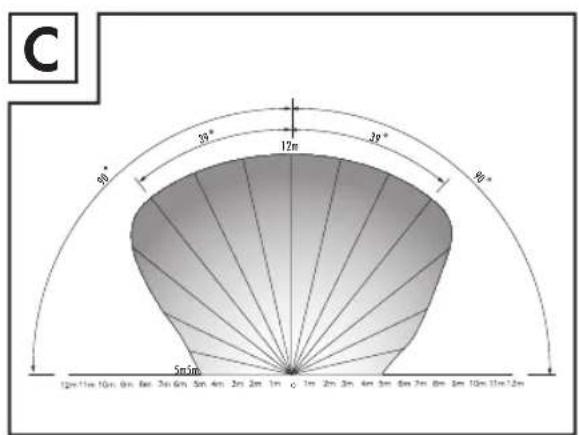

Registratiehoek: ca. 180° horizontaal, 50° verticaal

Beschermingsgraad: IP44 (tegen spatwater beschermd)

Veiligheidsinstructies

nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten de gevaren vaak. Houd kinderen altijd uit de buurt van het product.

LEVENSGEVAAR! Houd kinderen tijdens de montage buiten het werkbereik. Tot de levering behoren tal van schroeven en andere kleine onderdelen. Bij inslikken of inhaleren kunnen deze levensgevaarlijk zijn.
- Kinderen of personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persoon gebruiken. Kinderen dienen onder toezicht te staan om te voorkomen dat ze met het apparaat spelen.
- Gebruik het artikel niet als u beschadigingen tegenkomt.

Veiligheidsinstructies voor accu's

BRANDGEVAAR! Accu's mogen

niet worden kortgesloten. Daardoor kunnen zij oververhit raken, in brand

vliegen of uit elkaar spatten.

EXPLOSIEGEVAAR! Gooi batte-

rijen nooit in open vuur of water. Bij te oude of gebruikte batterijen kun-

nen chemische vloeistoffen ontsnappen die het product beschadigen. Verwijder de batterij daarom als de lichten voor langere tijd niet worden gebruikt.

DRAAG VEILIGHEIDSHAND-

SCHOENEN! Lekkende of beschadigde accu's kunnen bij contact met

de huid bijtwonden veroorzaken. Gebruik daarom in dergelijke gevallen geschikte veiligheidshandschoenen.

Gebruik alleen batterijen in de juiste maat en van het aanbevolen type (zie hoofdstuk "Technische gegevens").

Gebruikswijze

De zonnecel 13 zet bij zonnestralen het licht om in elektrische energie en slaat deze via

de aangesloten zonnestroomaansluiting 11 in de ingebouwde batterij op 20. Bij een volledig opgeladen batterij bedraagt de lichtduur ca. 2 uren. Voor het eerste gebruik moet de batterij geladen zijn (zie hoofdstuk 'batterij opladen').

●Batterijopladen

Bij levering is de batterij 20 volledig opgeladen. Door opslag kan de batterij bij het in gebruik nemen gedeeltelijk opgeladen zijn. Laad om deze reden de batterij voor het eerste gebruik volledig op. U heeft 2 laadmogelijkheden:

Batterij met laadapparatuur (extern net) opladen

□ Schakel de AUTO/OFF-schakelaar 4 op de stand OFF.
☐ Steek de stekker van het laadapparaat (niet meegeleverd) in de aansluiting voor lage spanning 1 van het basisstation. De technische gegevens van het laadapparaat moeten overeenkomen met de informatie in het hoofdstuk "Technische gegevens".

Opmerking: de zonnete mag tijden het opladen niet met het basisstation 3 verbonden zijn.

Opmerking: het signaal-LED naast de laadaansluiting licht rood op als de laadprocedure nog niet is voltooid. De laadprocedure is beëindigd zodra het LED-signaal groen oplicht. De batterij is nu klaar voor gebruik.

Opmerking: de laadprocedure kan, afhankelijk van de laadtoestand van de batterij, tot 24 uur duren. De ingebouwde laadregelaar van de lichten voorkomt een overlading van de batterij.

Batterij met zonnecellen opladen

☐ Schakel de AUTO / OFF-schakelaar in de stand OFF om de laadprocedure door het inschakelen van de lichten niet te beïnvloeden.
□ Steek de zonnekabelstekker 15 van de kabel van de zonnecel in de zonnestroomaansluiting 11 van de lichten. Plaats de zonnecellen zoals bij 'Zonnecel monteren' beschreven wordt.

Opmerking: na 4 tot 6 dagen met goede zonnestralen is de batterij weer opgeladen. De duur van de laadprocedure is afhankelijk van de laadtoestand van de batterij en de kwaliteit van de zonnestralen.

●Montage

Besluit voor de montage waar u de zonnecellen 13 en het basisstation 3 wilt monteren. Zonnecellen en basistation kunnen afhankelijk van elkaar worden gemonteerd maar moeten na de montage met de ca. 4,8 m lange stroomkabel van de zonnecel worden verbonden.
□ Verleg de stroomkabel na de montage zo, zodat er geen mechanische belastingen aanwezig zijn. Gebruik voor de bevestiging van de kabel gebruikelijke installatiematerialen zoals bijv. kabelklemmen of kabelpijpen om beschadigingen van de isolatie te vermijden.

Opmerking: het meegeleverde montagemateriaal is geschikt voor gebruikelijk, vast muurwerk. Voor andere oppervlaktes heeft u mogelijk andere bevestigingsmaterialen nodig. Neem eventueel contact op met een vakman.

●Schijnwerpermonteren

Let bij het kiezen van de montageplaats voor het basisapparaat op het volgende:

• Zorg ervoor dat de schijnwerper 7 van het basisstation 3 het gewenste gebied belicht. U kunt de schijnwerper bewegen.

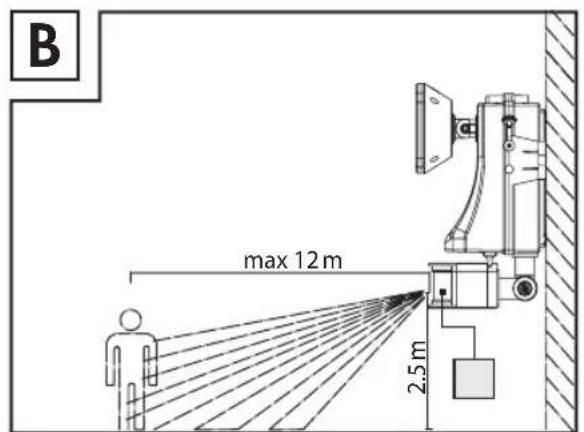

• Zorg ervoor dat de bewegingsmelder 6 het gewenste gebied bereikt. De bewegingsmelder heeft een bereik van max. 12 m bij een hoek van ca. 180° (afhankelijk van de montage-hoogte - ideaal is een hoogte van 2,00 m-2,50 m) (zie afb. B en C).
• Let erop dat de bewegingsmelder niet wordt verlicht door straatverlichting in de nacht. Dit kan de werking beïnvloeden.

Opmerking: u kunt het basisstation met de bevestigingsgaten 2 of meegeleverde wandbevestiging 17 monteren.

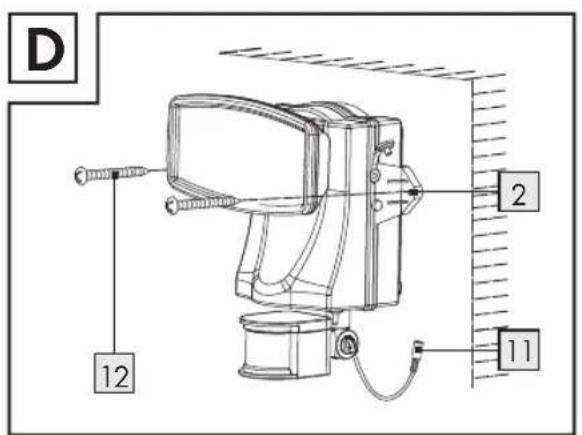

Montage doormiddel van de bevestigingsgaten:

☐ Boor 2 gaten. Monteer het basisstation met de bevestigingsgaten en de pluggen 18 (ø 8 mm) en schroeven 12 (ø 4,5 x 40 mm) (zie afb. D).
□ Test na de montage of het basisstation goed vastzit.

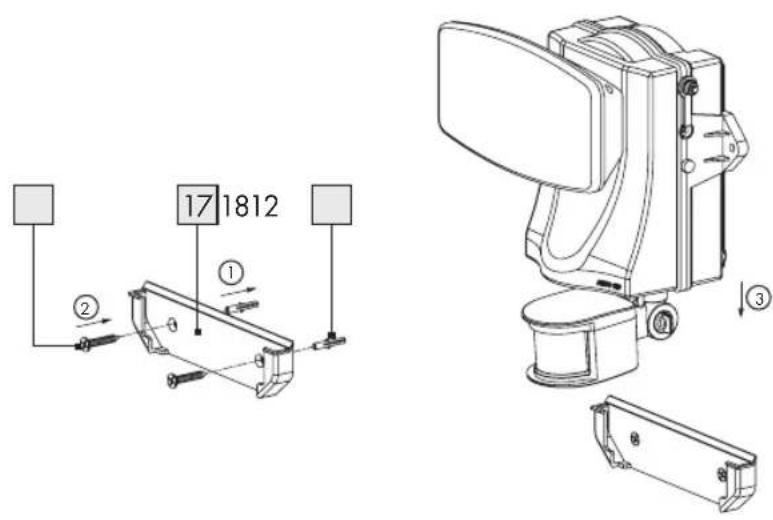

Montage door middel van de wandbevestiging:

☐ Boor 2 gaten. Monteer de wandbevestiging met de pluggen (ø 8 mm) en schroeven (ø 4,5 x 40 mm) (zie afb. F).

Opmerking: het meegeleverde montage- materiaal is geschikt voor gebruikelijk, vast muurwerk. Voor andere oppervlaktes heeft u mogelijk andere bevestigingsmaterialen nodig. Neem eventueel contact op met een vakman.

□ Test na de montage of de wandbevestiging goed vastzit.
□ Bevestig het basisstation aan de wandbevestiging (zie afb. F).
□ Test of het basisstation goed vastzit.

●Zonnecellenmonteren

Let bij het kiezen van de montageplaats voor de zonnecellen 13 op het volgende:

- De zonnecel heeft mogelijk directe zonnestralen nodig. Ook een gedeeltelijke schaduw van de zonnecel op een dag kan het opladen aanzienlijk beïnvloeden.

Hemelrichting:

Het beste is om naar het zuiden te richten. Kies eerder voor het richten met lichte afwijkingen naar het westen als voor het richten met lichte afwijkingen naar het oosten.

Horizontale richting:

Het horizontaal richten van de zonnecel is afhankelijk van de geografische breedtegraad van de

montageplaats. Ideaal in Midden-Europa is een hoek van 30°-40°.

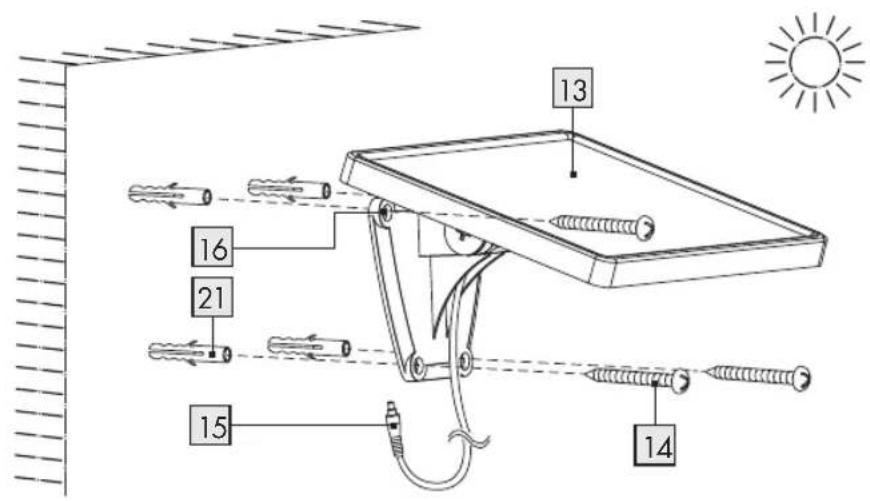

☐ Boor 4 gaten. Monteer de zonnecel met de pluggen 21 (ø 6 mm) en schroeven 14 (ø 3,7 x 28 mm). Gebruik daarvoor de voorge-perforeerde bevestigingsgaten (zie afb. E).
Test na de montage of de zonnecel goed vastzit. Opmerking: richt de zonnecel na de montage door deze te buigen. Het is voorzien van een scharnier dat 18° bedekt.

Ingebruikname

●Bewegingsmelder aan-/uitzetten

☐ Schakel de AUTO/OFF-schakelaar 4 op de stand AUTO om de bewegingsmelder 6 in te schakelen.
☐ Schakel de AUTO / OFF-schakelaar op de stand OFF om de bewegingsmelder uit te zetten.

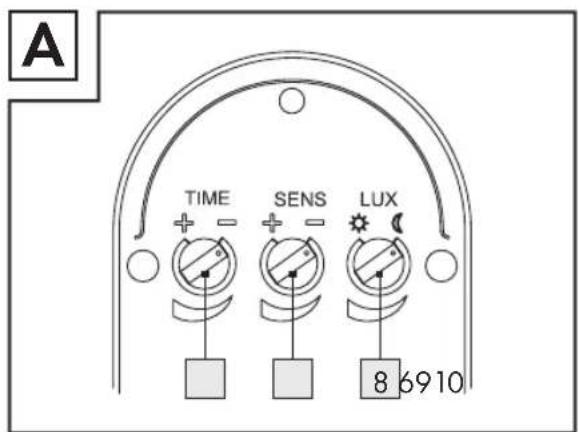

Draai de draairegelaar TIME 10 op de onderkant van de bewegingsmelder 6 met de klok mee om de belichtingsduur te verhogen. De belichtingsduur kunt u in een tijdruimte van ca. 10-60 seconden instellen.

- Gevoeligheid van de sensor instellen

- Draai de draairegelaar SENS 9 op de onderkant van de bewegingsmelder 6 met de klok mee om de gevoeligheid van de sensor te verhogen.

Opmerking: de bewegingsmelder detecteerzijn in de vakhandel verkrijgbaar.

warmtestraling. Hij reageert bij lage buitentemperaturen gevoeliger op lichaamswarmte dan bij warme buitentemperaturen. Let erop dat de gevoeligheid van de sensor in de loop der jaren gereguleerd moet worden.

Draai de draairegelaar LUX 8 op de onderkant van de bewegingsmelder 6 met de klok mee om het daglichtniveau te verhogen. In de positie 4 reageert de bewegingsmelder slechts bij donkere nachten (ca. 50 lx). In de positie 5 reageert de bewegingsmelder ook bij daglichtniveau zolang ca. 20.000 lx niet wordt overschreden.

●Bewegingsmelderinstellen

□ Verwijder de vastzetschroef 5 van de bewegingsmelder 6.
Draai de drairegelaar LUX 8 op de stand ⚙ Richt de bewegingsmelder in de centrale richting van het gewenste gebied.
Beweeg uzelf in het gebied tot u met de prestaties van de bewegingsmelder tevreden bent. Verander daarvoor de stand van de draairegelaar SENS 9 of de richting van de bewegingsmelder.
- Draai de vastzetschroef weer vast om de instellingen te bewaren.
Draai de draairegelaar LUX in de gewenste positie. Bepaal deze tijdens de dimtijd waarin de schijnwerper 7 moet reageren. Draai de draairegelaar LUX langzaam met de klok mee tot hij op beweging in het gebied reageert.

- Apparaatwachten

●Batterijwisselen

Opmerking: voor deze stap heeft u een schroevendraaier en een tang nodig.

Opmerking: passende batterijen conform de bij 'Technische gegevens' aangegeven specificaties

□ Verwissel de batterij 20 indien de lichtduur, ondanks een goede zonnestraal na enige tijd, merkbaar minder wordt. Gebruik uitsluitend

batterijen van de juiste grootte en het aanbevolen type (zie hoofdstuk 'Technische gegevens').

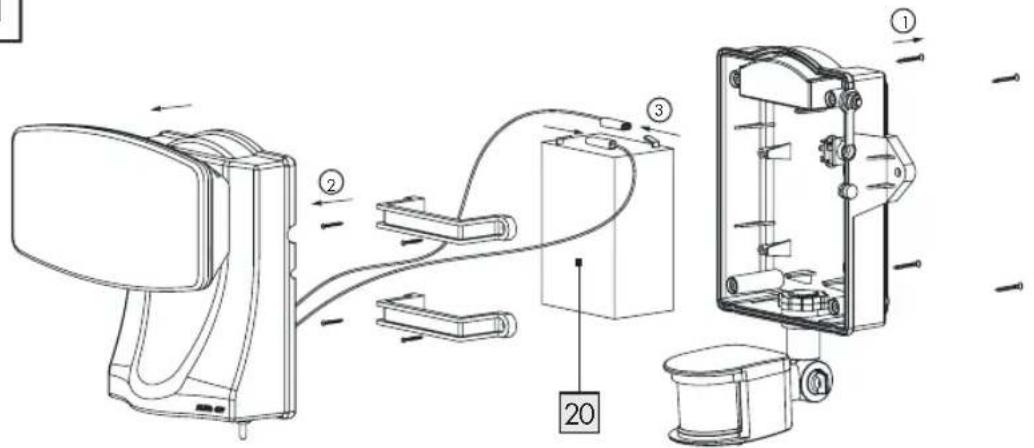

□ Verwissel de batterij zoals wordt weergegeven op afbeelding G.
☐ Schakel de AUTO/OFF-schakelaar 4 op de stand OFF.
□ Verwijder de schroeven met een schroevendraaier aan de achterkant van het basisstation 3. Haal de voorkant van het basisstation eraf.
□ Verwijder met een schroevendraaier de 4 schroeven van de 2 bevestigingsbeugels en verwijder de bevestigingsbeugels.

Opmerking: de klemmen van de batterij

voorzien van steekverbindingen. De bruine kabel is met de pluspool (op de batterij met rood gemarkeerd) en de zwarte kabel met de minuspool (op de batterij met zwart gemarkeerd) van de batterij verbonden.

☐ Trek de steekverbinding eraf met een tang. Trek hierbij aan de steekverbinding en niet aan de kabel.
□ Bouw de batterij in zoals u de oude eruit gehaald heeft.
□ Bevestig de bevestigingsbeugels en het frontje van het basisstation weer met de schroeven.

- Reiniging en onderhoud

☐ Schakel de AUTO/OFF-schakelaar 4 op de stand OFF als u de lichten niet gebruikt en wilt opslaan.
□ Laad de batterij 20 om de 3 maanden op om schade aan de batterij door zware ontlading te voorkomen (zie hoofdstuk 'Batterij opla- den'). Oplaadbare batterijen hebben een hoge zelfontlading als ze niet worden gebruikt.
Controleer de bewegingsmelder 6 en de zon- necellen 13 regelmatig op vervuiling. Verwijder dit om een foutloze gebruik van de lampen te kunnen garanderen.
Houd het apparaat, vooral de zonnecellen, in de winter sneeuw- en ijsvrij.
□ Reinig de lampen met een stofvrije, licht vochtige doek en mild reinigingsmiddel.

●Storingenverhelpen

●= Het licht gaat niet aan.

= De AUTO/OFF-schakelaar 4 staat in de positie OFF.
O = Schakel de AUTO / OFF-schakelaar op de stand AUTO.
© = De draairegelaar LUX8 is te donker ingesteld.
nO = Stel de LUX-regelaar lichter in.
●=De bewegingsmelder 6 is vervuild of verkeerd gericht.

O = Reinig de bewegingsmelder of richt hem opnieuw.
- = De gevoeligheid van de bewegingsmelder is te laag.
O = Stel de gevoeligheid van de bewegingsmelder opnieuw in (zie hoofdstuk 'Gevoeligheid van de sensor instellen').
●=De batterij 20 is leeg.
O = Laad de batterij op (zie hoofdstuk 'Batterij opladen').

●= Het licht gaat ook aan bij lichte omstandigheden.

© = De LUX-regelaar is te licht ingesteld.
O = Stel de draairegelaar LUX donkerder in.

●= Het licht flikkert.

= De batterij is bijna leeg.
O = Laad de batterij op (zie hoofdstuk 'Batterij opladen').

● = De batterij gaat te snel leeg.

= De steekverbinding van de zonnece 13 en basisstation 3 is losgeraakt.
O = Bevestig de steekverbinder opnieuw aan het apparaat.
© = De zonnecel is vervuild.
O = Reinig de zonnecel.
© = De zonnecel is ongunstig gericht.
O = Richt de zonnecel opnieuw (zie hoofdstuk 'Zonnecel monteren').

● = De batterij is ook met het elektrische net niet meer op te laden.

● = De batterij is kapot.
O = Vervang de batterij (zie hoofdstuk 'Batterij vervangen').

- Afvoeren

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclecontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitge- diende artikel na gebruik af te voeren, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke mili-eupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte accu's moeten volgens de richtlijn 2006/66/EC worden gerecycled. Geef de accu's en / of het apparaat af bij de daarvoor bestemde verzamelstations.

Milieuschade door verkeerde afvoer van batterijen!

Accu's / batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftig zwaar metaal bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = zilver, Pb = lood.

EMC C€ IP44

E

F

G
