GEBRUIKSAANWIJZING IAN 94799 Livarno Lux

Montage-Bedienings- en veiligheidsinstructies

IAN94799

DE AT NL

NL Montage- en veiligheidsinstructies Pagina 13

B 6 8 4 7

C 9 10 mm Ø 12 mm Ø2mm 8 10 mm Ø 12 mm max. 70 cm

Correct gebruik......Pagina 14

Beschrijving van de onderdelen.....Pagina 14

Technische gegevens......Pagina 14

Inhoud van de levering......Pagina 15

Algemene veiligheidsinstructies.....Pagina 15

Voor de montage......Pagina 16

Montage......Pagina 17

Bediening......Pagina 18

Reiniging en onderhoud......Pagina 18

Verwijdering......Pagina 18

Garantie......Pagina 19

LED-onderbouwlampen

- Correct gebruik

Deze lamp is bedoeld als verlichting van werkplekken onder hangkasten. De lamp is uitsluitend bedoeld voor het gebruik binnenshuis, in droge en gesloten ruimtes. Het product is alleen bedoeld voor gebruik in privé-huishoudens en niet voor commerciële doeleinden.

- Beschrijving van de onderdelen

1 Stekkerverbinder voor extra lage spanning
2 LED-driver
3 Eurostekker
4 LED-spot
5 Bewegingssensor
6 Montageframe
7 Bevestigingsklem
8 Bevestigingsgat
9 Gat voor de kabel
10 Schroeven (ø 4 x 12 mm)
11 Opname van de bevestigingsklem
12 Schroeven (ø 3 x 11 mm)

Reikwijdte bewegingssensor: ca. 8 cm

LED-driver (modelnr. SB-GTWK6B)

Spanningprimair:230V \~ 50 Hz, max. 7,3 W

Spanning secundair: max. 300 mA, 24 V

Maximale omgevingstemperatuur: 35 °C

Beschermingsklasse:

● Inhoud van de levering

2 montageframes (één met bewegingsmelder)
2 LED-spots (reeds gemonteerd)
2 schroeven voor de montage van het montageframe
2 schroeven voor de montage van de LED-driver

1 LED-driver met eurostekker en stekkerverbinders voor extra lage spanning

1 montage- en gebruiksaanwijzing

Algemene veiligheidsinstructies

MAAK U VOOR DE EERSTE INGEBRUIKNAME VAN HET PRODUCT VERTROUWD MET ALLE BEDIENINGS- EN VEILIGHEIDSVOORSCHRIFTEN! GEEF ALLE DOCUMENTEN MEE WANNEER U HET PRODUCT AAN DERDEN GEEFT!

⚠ WAARSCHUWING! LEVENSGE-VAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat

kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

- Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Levensgevaar door elektrische schok

- Controleer de lamp altijd op eventuele beschadigingen voordat u hem aan de stroom aansluit. Gebruik uw lamp nooit indien u een beschadiging hebt geconstateerd.

■ Voor de vermijding van gevaren mag een beschadigde buitenste flexibele leiding van deze lamp uitsluitend door de fabrikant, de serviceverlener hiervan of een vergelijkbare vakman worden verwisseld.

- Overtuig u er voor de montage van dat de bestaande netspanning overeenstemt met de vereiste voedingsspanning van de lamp (230 V \~ 50 Hz). Monteer de lamp niet als dit niet het geval is.

- Gebruik het onderbouwlampenset uitsluitend met de meegeleverde LED-driver, model SB-GTWK6B.

- Voor de montage

■ Bepaal eerst de montageplek van de onderbouwlampen.

Bekijk hiervoor eerst de montage- en gebruiksaanwijzing van de lamp.

De montage is bestemd voor de onderkant van hangkasten of hangrekken van hout of spaanplaat. De montageframes 6 van de LED-spots 4 moeten met de verlichtingsrichting naar beneden en de vlakke kant tegen de wand gemonteerd worden. Controleer voor de montage, of de meegeleverde schroeven geschikt zijn voor de bevestiging aan uw hangkast of hangrek.

Alle componenten van dit lampenset moeten zo gemonteerd worden dat ze beschermd zijn tegen vocht en nattigheid.

De lampen en de LED-driver 2 mogen niet door isolerende materialen worden afgedekt. Anders bestaat oververhittingsgevaar.

- Let er bij de keuze van de montageplek op dat de LED-driver voldoende ventilatie krijgt. De omgevingstemperatuur van de LED-driver mag niet hoger zijn dan 35 °C.

- Om een feilloze werking van de bewegingssensor 5 te waarborgen, moet deze op een afstand van tenminste 25 cm van glanzende oppervlakken gemonteerd worden.

Houd er rekening mee, dat beide montageframes van de LED-spots vanwege de lengte van de verbindingskabels op een afstand van maximaal 70 cm van elkaar gemonteerd moeten worden. Houd er ook rekening mee dat de dichtstbijzijnde wandcontactdoos met de stroomkabel van de LED-driver (lengte 150 cm) verbonden moet worden. De

lengte van de kabel van de LED-driver tot aan de eerste LED-spot bedraagt 100 cm.

- Montage

Opmerking: Voor de montage hebt u een boormachine nodig.

VOORZICHTIG! GEVAAR VOOR LETSEL! Raadpleeg

de gebruiksaanwijzing van uw boormachine.

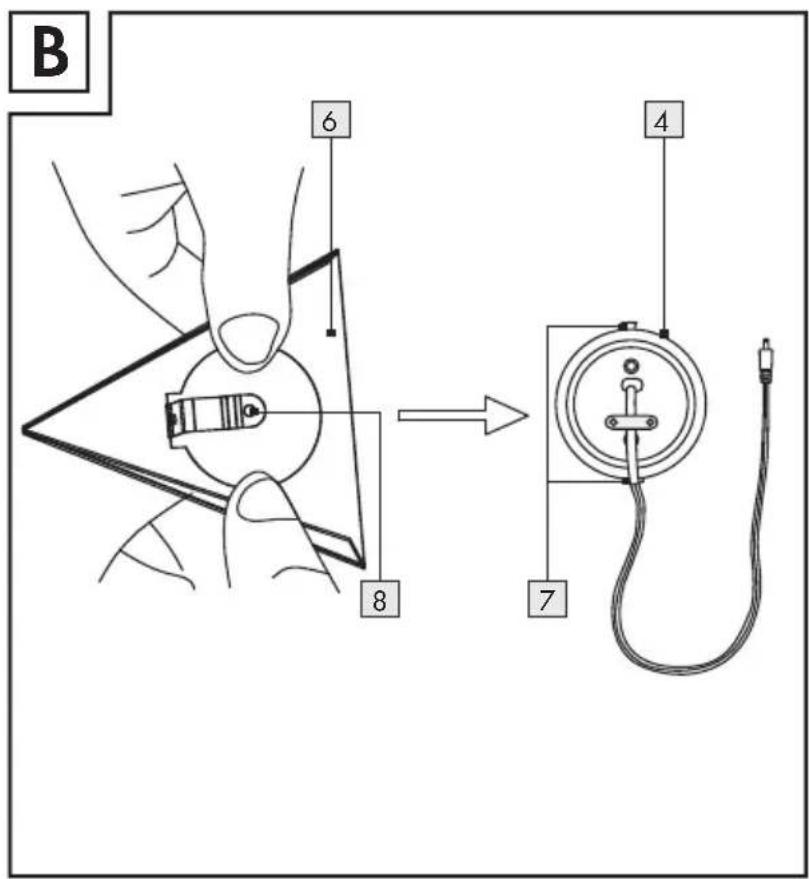

□ Verwijder eerst de LED-spots 4 uit de montageframes 6, door aan de achterkant van de LED-spots te drukken (afb. B).

Opmerking: Als het montageframe reeds gemonteerd is, kunt u de LED-spot met behulp van een sleufschroevendraaier (maat bijv. 1,0 x 5,5 mm) van voren uit het montageframe tillen. Steek de schroevendraaier hiervoor in de rechthoekige uitsparing aan de rand van de LED-spot (afb. F).

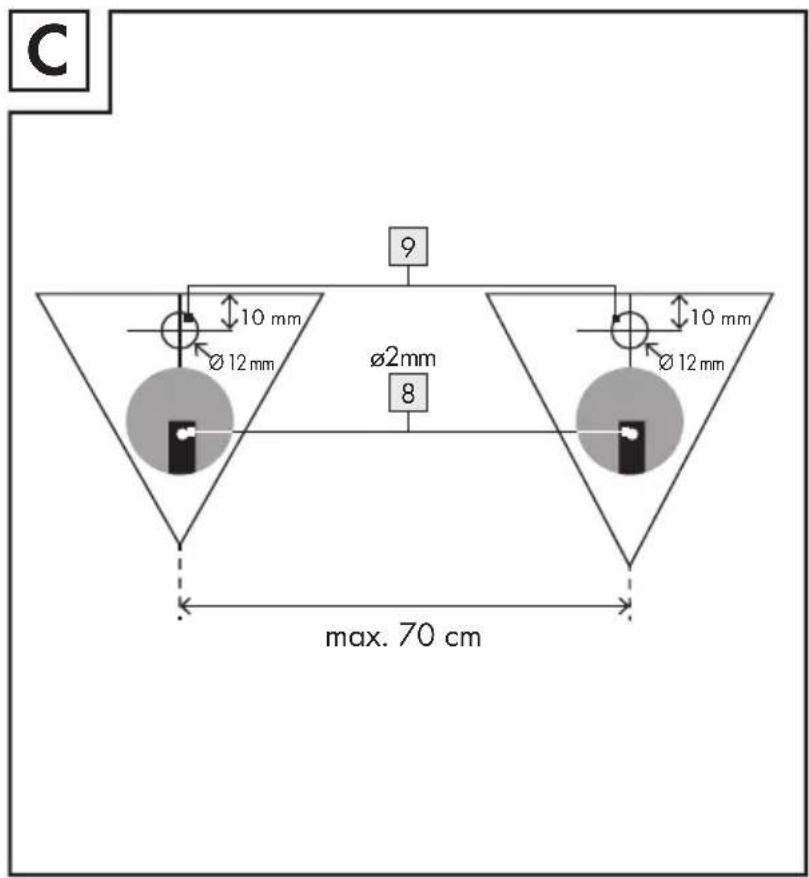

Houd de beide montageframes op de gewenste montageplek en markeer het bevestigingsgat 8 van het montageframe op de montageondergrond. De hoek moet naar beneden worden gebogen. Boor de zo gemarkeerde plek met een 2 mm-boor voor (afb. C).

☐ Boor aan de hand van afb. E de gaten voor de kabels 9 met een diameter van 12 mm.

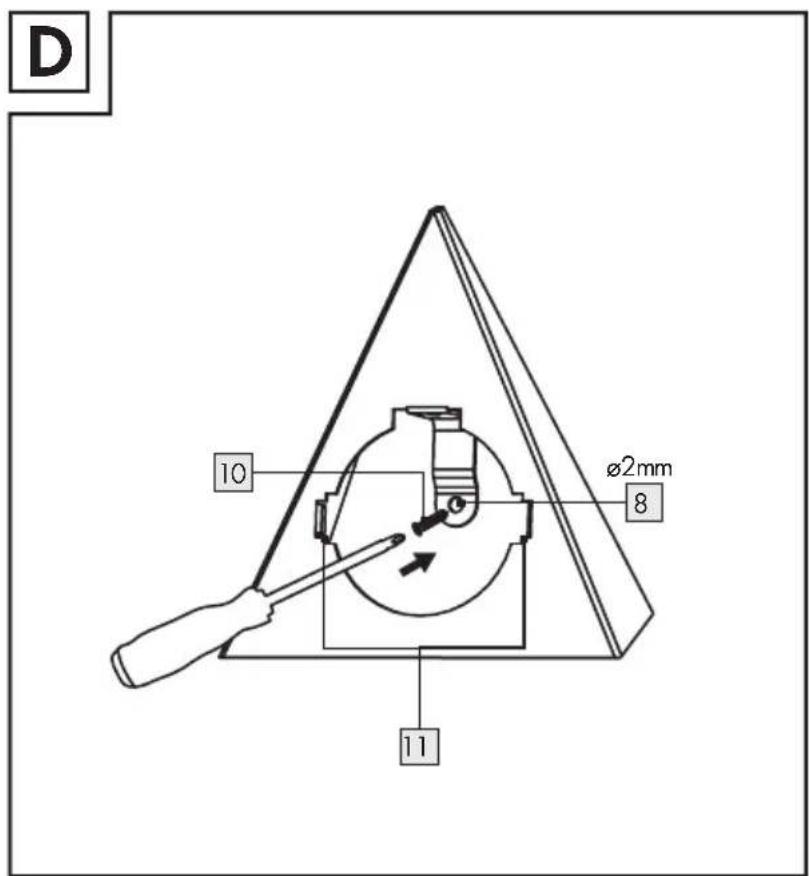

□ Bevestig beide montageframes met de meegeleverde schroeven 10 (afb. D).

☐ Leid de kabels van de LED-spots door de gaten voor de kabels (afb. E) en bevestig de LED-spots 4 in het montageframe 6. Let erop, dat de bevestigingsklemmen 7 van de spots in de opname van de bevestigingsklemmen 11 vast kunnen klikken (afb. B).

Houd de LED-driver op de voor de montage beoogde plek en markeer de bevestigingsgaten. Boor de gemarkeerde punten voor met een 2 mm-boor (afb. E).

Monteer de LED-driver 2 met de meegeleverde schroeven 12 (afb. E).

Plaats de kabels. Let erop, dat de kabels tegen een mechanische belasting door invloeden van buitenaf beschermd geplaatst worden: Plaats de kabels bijvoorbeeld in een kabelkanaal of beschermd onder een rand.

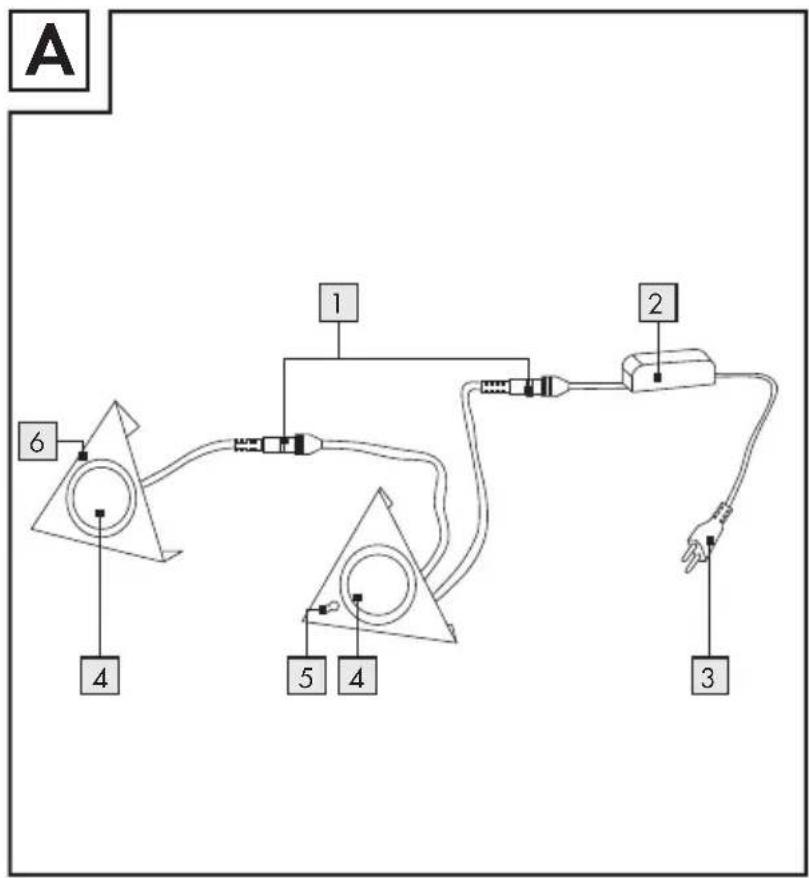

□ Verbind alle stekkerverbindingen voor extra lage spanning 1 (afb. A, E).
□ Steek de eurostekker 3 in de wandcontactdoos.

Uw onderbouwlamp is nu gereed voor gebruik.

Bediening

U kunt via de bewegingssensor 5 het onderbouwlampenset zonder contact in- en uitschakelen.

□ Beweeg uw hand op een afstand van ongeveer 8 cm onder de sensor. De lamp gaat aan c.q. uit. Deze functie kan door spiegelende voorwerpen in de buurt van de bewegingssensor worden beïnvloed.

● Reiniging en onderhoud

Haal de lamp uit de wandcontactdoos en laat hem minstens 10 minuten afkoelen.

■ Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
□ Reinig de lamp met een stofvrije, licht vochtige doek en mild reinigingsmiddel.
☐ De LED-spots kunnen met behulp van een sleufschroevendraaier (maat: bijv. 1,0 x 5,5 mm) uit het montageframe 6 worden getild. Steek de schroevendraaier hiervoor in de rechthoekige uitsparing aan de rand van de LED-spot.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode gaat in op de aankoopdatum. Bewaar de originele kassabon alstublieft. Dit document geldt als aankoopbewijs.

Wanneer binnen drie jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt of niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. De garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage (bijv. batterijen) en hierdoor als aan slijtage onderhevige onderdelen gelden, of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

EMC €

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Modell Nr.: Z31791A

Version: 09/2013
