Producttype	Fornuis
Merk	Pelgrim
Model	GK4075MAT
Kooktype	Gas
Aantal branders	4
Oventype	Elektrisch
Ovencapaciteit	70 L
Afmetingen (H x B x D)	85 x 90 x 60 cm
Gewicht	55 kg
Voeding	230 V / 50 Hz (oven) en gas (kookplaat)
Ovenfuncties	Grill, Convectie, Hetelucht, Ontdooien
Branderontsteking	Elektronische ontsteking
Reiniging	Handmatige reiniging met milde producten
Veiligheid	Automatische uitschakeling oven, kinderveiligheid, vlamdetectie
Onderdelen	Verkrijgbaar bij Pelgrim klantenservice
Repareerbaarheidsindex	Niet vermeld
Energieklasse oven	A
Gasaansluiting	Aardgas of butaan/propaan (omzetbaar)

Veelgestelde vragen - GK4075MAT Pelgrim

Hoe schakel ik de oven in van het Pelgrim GK4075MAT fornuis?

Om de oven in te schakelen, draai de functiekeuzeschakelaar naar de gewenste stand (bijv. hetelucht) en draai vervolgens de temperatuurknop. Het verwarmingslampje gaat branden. Voor de grill, selecteer de grillfunctie en stel de temperatuur in.

Hoe steek ik de branders van de kookplaat aan?

Druk op de knop van de gekozen brander en draai deze linksom naar de maximale stand. Houd deze ingedrukt en bedien de elektronische ontstekingsknop (vonksymbool) tot de vlam ontsteekt. Laat vervolgens de knop los.

Wat te doen als de oven niet verhit?

Controleer eerst of het apparaat is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de functiekeuzeschakelaar en de thermostaat correct zijn ingesteld. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de keramische kookplaat?

Gebruik een speciale reiniger voor keramische kookplaten en een krabber voor hardnekkige resten. Reinig na elk gebruik met een zachte doek. Vermijd schurende sponzen.

Hoe onderhoud ik de oven?

Reinig regelmatig de binnenkant van de oven met een vochtige doek en mild afwasmiddel. Voor aangekoekte vlekken, gebruik een pasta van baking soda. Vermijd agressieve reinigingsmiddelen.

Heeft het fornuis een kinderveiligheid?

Ja, de oven is voorzien van een veiligheidsvergrendeling. Raadpleeg de handleiding om deze functie te activeren. De knoppen van de kookplaat kunnen worden verwijderd om bediening door kinderen te voorkomen.

Welk type gas gebruiken voor de branders?

Het fornuis is geleverd om op aardgas (G20/G25) te werken. Het kan worden omgebouwd voor butaan of propaan. Neem contact op met een gekwalificeerde installateur voor de aanpassing.

Hoe vervang ik de ovenlamp?

Haal de stekker uit het stopcontact. Verwijder de glazen kap door tegen de klok in te draaien. Vervang de lamp (halogeen, 25W, 300°C) door een identieke lamp. Plaats de kap terug.

Wat te doen als de vlam van de branders onregelmatig is?

Reinig de branders en de injectoren. Controleer of de sleuven van de kroon niet verstopt zijn. Als het probleem aanhoudt, laat dan de gasdruk controleren door een professional.

Waar kan ik onderdelen vinden voor model GK4075MAT?

Onderdelen zijn verkrijgbaar bij de klantenservice van Pelgrim of op erkende onderdelenverkoopsites. Houd het modelnummer en serienummer bij de hand.

GEBRUIKSAANWIJZING GK4075MAT Pelgrim

NL Handleiding NL 3 - NL 8

EN Manual EN 3 - EN 8

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt!

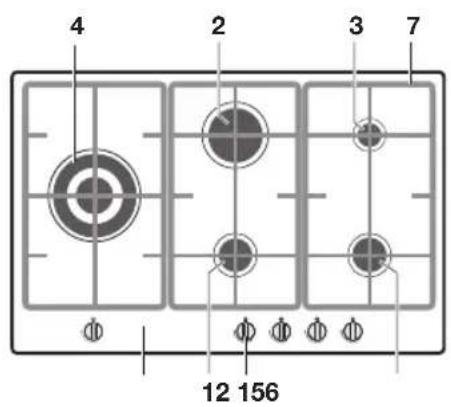

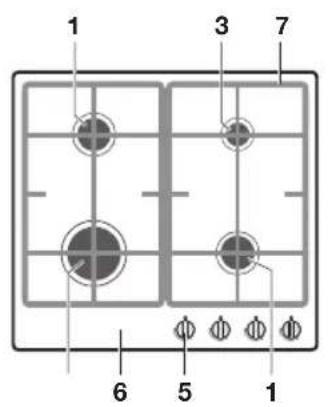

Beschrijving

1. normaalbrander
2. sterkbrander
3. sudderbrander
4. wokbrander
5. bedieningsknop
6. vangschaal
7. pandrager

Ontsteken en instellen

1. zone aanduiding / 0-stand
2. volstand
3. kleinstand

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

• Druk de bedieningsknop in en draai deze linksom. De brander ontsteekt.
• Houd de bedieningsknop minimaal 3 seconden volledig ingedrukt tussen volstand (2) en kleinstand (3). De thermokoppelbeveiliging is geactiveerd.
• De thermokoppelbeveiliging is geactiveerd.

Gebruik

• Zorg er altijd voor dat de vlammen onder de pan blijven.
  Als vlammen om de pan heen branden gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden.
• Gebruik geen pannen met een te kleine bodemdiameter. Te Kleine pannen staan niet stabiel op het kookrooster.

De aanbevolen panbodemdiameters zijn:

• sterkbrander minimaal 20 cm
• normaalbrander minimaal 14 cm
- sudderbrander minimaal 10 cm (met hulprooster)
• wokbrander minimaal 20 cm

Pandrager

• Plaats de pandragers rechtstandig naar beneden, zonder over de vangschaal te schuiven.
• Positioneer de pandragers op de juiste manier op de vangschaal.

Belangrijk

• Het gebruik van het toestel produceert warmte en vocht in de ruimte waar deze geïnstalleerd is. Controleer of de ruimte voldoende geventileerd is; houd de natuurlijke ventilatiegaten open of installeer een mechanische ventilatie-inrichtingen (bv. een afzuigkap).
• Bij langdurig gebruik van het toestel kan extra ventilatie nodig zijn, bijvoorbeeld door een raam te openen.
• Als de gaskookplaat niet binnen 15 seconden ontsteekt, ventileer dan eerst de ruiimte en wacht minstens 1 minuut alvorens opnieuw te ontsteken.

Onderhoud

Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de vangschaal. Hiermee voorkomt u dat de vangschaal tijdens het reinigen opnieuw vuil wordt.

Let op! Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden!

Hardnekkige vlekken op emaille (pandragers, branderdoppen, vangschalen)

Hardnekkige vlekken kunt u het beste ver wij de ren met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Hardnekkige vlekken op roestvaststaal (vangschalen)

Wanneer u hardnekkige vlekken op roestvaststaal wilt verwijderen kunt u het beste een speciaal roestvaststaal-reinigingsmiddel gebruiken. Poets dan wel altijd met de structuur van het staal mee om glansplekken te voorkomen (schades die hierdoor ontstaan vallen niet onder de garantie!) Het oppervlak van roestvaststalen oppervlak kan na verloop van tijd enigszins verkleurt.

Raadpleeg de website www.pelgrim.nl of www.pelgrim.be voor aanvullende onderhouds- en reinigingsinstructies!

Storingstabel

Wanneer u twijfelt over de goede werking van uw gaskookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website 'www.pelgrim.nl of www.pelgrim.be'.

Symptoom Mogelijke oorzaak Oplossing
Het ruikt naar gas bij het toestel.	De aansluiting van het toestel lekt.	Sluit de gashoofdkraan. Neem contact op met uw installateur.
Een brander ontsteekt niet.	Stekker niet in stopcontact.Zekering defect/zekering in meterkast uitgeschakeld.Bougie vervuild/vochtig.Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Hoofdgaskraan gesloten.Storing aan het gasnet.Gasfles of -tank is leeg.Verkeerd soort gas gebruikt.	Steek de stekker in het stopcontact.Monteer een nieuwe zekering of schakel de zekering weer in.Reinig/droog de bougie.Zet de branderdelen in de juiste volgorde en goed passend in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Open de hoofdgaskraan.Informeer bij uw gas-leverancier.Sluit een nieuwe gasfles aan of laat de tank vullen.Controler of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
De brander brandt niet egaal.	Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Verkeerd soort gas gebruikt.	Zet de branderdelen in de juiste volgorde en goed passend in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Controler of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
Brander dooft na het ontsteken.	U heeft de bedieningsknop niet lang en/of diep genoeg (minimaal 3 seconden) ingedrukt gehouden.Thermokoppel is vervuild.	Houd de bedieningsknop minimaal 3 sec. volledig ingedrukt tussen de vol- en de kleinstand. Bij eerste gebruik kan dit langer duren i.v.m. aanvoer van gas.Reinig/droog het thermokoppel

Informatie volgens verordening (EU) 66/2014

Metingen volgens EN 60350-2

Identificatie van het model		GK4060RVS/MAT	GK4075RVS/MAT GK	GK4090RVS/MAT
Type kookplaat Gaskookplaat Gaskookplaat Gaskookplaat
Aantal gasbranders 4 5 5
Verwarmingstechnologie Gasbranders Gasbranders Gasbranders
Energie-efficiëntie per gasbrander (EEgasbrander) in %	normaalbrander:	62,5	62,5	62,5
	sterkbrander:	61,3	61,3	61,3
	wokbrander:	-	54,3	54,3
Energie-efficiëntie van de gaskookplaat (EEgaskookplaat) in %		62,1 60,2 60,2

Tips om energiezuinig te koken met kookplaten

• Gebruik altijd het juiste formaat pan voor de hoeveelheid voedsel.
• Kook met zo weinig mogelijk water.
• Kook op maat, gebruik de juiste pan voor de brander.
• Kook altijd met deksel op de pan; dat zorgt ervoor dat de warmte in de pan blijft.
• Als iets eenmaal kookt, kan de brander lager gezet of soms zelfs helemaal uit.
• Gebruik een stoompan om groenten te koken. Op die manier kunnen verschillende lagen groenten op 1 brander gekookt worden.
• Met een snelkookpan is voedsel veel sneller klaar.

Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

•karton;
- papier;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim);
• polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Conformiteitsverklaring

CE

Hiermee verklaren wij dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

Het toestel-identificatieplaatje bevindt zich aan de onderkant van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.
