Type product	Verwarmingskabel voor vloerverwarming
Merk	Magnum
Model	Kabel
Voeding	230 V ~ 50/60 Hz
Maximaal belastbaar vermogen thermostaat	16 A
Beschikbare vermogens	300 W, 500 W, 700 W, 1000 W, 1250 W, 1700 W, 2100 W, 2600 W, 2900 W, 3300 W
Beschikbare kabellengtes	17 m (300 W) – 194 m (3300 W)
Weerstand per model	300 W: 177 Ω, 500 W: 109 Ω, 700 W: 76 Ω, 1000 W: 53 Ω, 1250 W: 42 Ω, 1700 W: 31 Ω, 2100 W: 25 Ω, 2600 W: 20 Ω, 2900 W: 18 Ω, 3300 W: 16 Ω
Toepassing verwarming	Secundaire of primaire verwarming
Geschikte vloerafwerkingen	Tegel, marmer, leisteen, hout, laminaat, vinyl, tapijt (max. tog 2,5)
Installatieoppervlak	Folieafgewerkte isolatie of bestaande betonvloer
Geschikt voor natte ruimtes	Ja (waterdicht, geïsoleerd)
Sensortype	Vloersensor met flexibele leiding

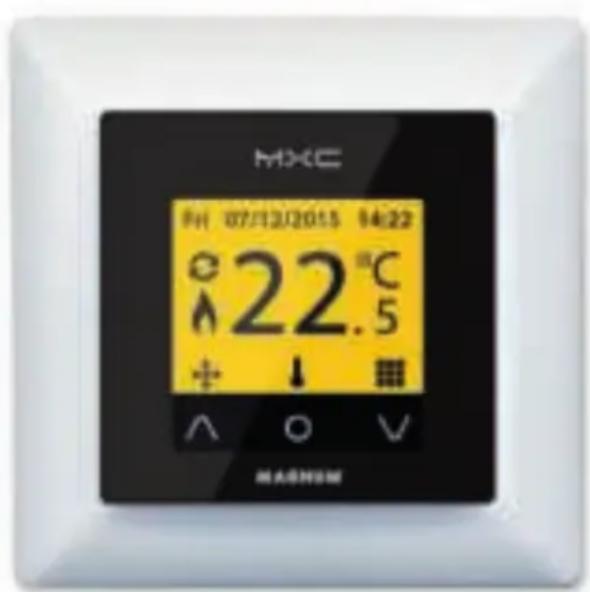

Thermostaat meegeleverd	Digitale thermostaat Magnum X-treme Control (kan in sommige landen apart zijn)
Inkorten van de verwarmingskabel	Niet toegestaan
Inkorten van de aansluitdraad	Toegestaan (min. 0,5 m over)
Weerstandscontrole vereist	Voor en na installatie (noteer op inspectiekaart)
Garantie	Onder voorbehoud van correcte installatie; voorwaarden op www.magnumheating.com
Programmeren/gebruik	Raadpleeg de thermostaathandleiding voor langzame opstart na droogtijd

Veelgestelde vragen - Cable Magnum

Kan ik de verwarmingskabel op maat knippen?

Nee, de verwarmingskabel kan niet worden ingekort. De eindafdichting mag niet worden verbroken. Als de kabel te lang is, kunt u de lussen wijder plaatsen of extra stukken bij ramen/deuren leggen om overtollige lengte te absorberen.

Wat is de maximaal toegestane tapijtdikte?

Tapijt en ondertapijt samen moeten een tog-waarde van 2,5 of minder hebben. Raadpleeg altijd uw vloerenleverancier voordat u onder tapijt installeert.

Hoe lang moet ik wachten voordat ik de verwarming inschakel na installatie?

Minstens 21 dagen na installatie om de dekvloer of lijm volledig te laten uitharden. Gebruik de langzame startfunctie op de thermostaat.

Kan ik de verwarmingskabel onder een bad of keukenkastjes installeren?

Nee, de kabel mag alleen worden geïnstalleerd in vrije vloeroppervlakken waar warmte ongehinderd kan afgeven. Plaats hem nooit onder vaste objecten.

Heb ik een erkende elektricien nodig voor de installatie?

Ja, alle elektrische aansluitingen moeten worden uitgevoerd door een erkende elektricien in overeenstemming met de IEE-voorschriften. De stroomtoevoer moet tijdens de installatie worden uitgeschakeld.

Hoe controleer ik de weerstand van de kabel?

Gebruik een multimeter om de weerstand te meten tussen de twee kernaders (waarde per tabel in handleiding) en tussen elke kernader en aarde (moet oneindig/0 aangeven). Noteer de metingen op de meegeleverde inspectiekaart.

Kan de kabel worden gebruikt als primaire verwarmingsbron?

Ja, als voldoende capaciteit is geïnstalleerd. De kabel kan dienen als primaire verwarming in plaats van een aparte radiator. Zorg dat het vermogen overeenkomt met de warmteverliesberekening van de ruimte.

Wat is de maximale stroom die de thermostaat aankan?

De Magnum X-treme Control thermostaat heeft een maximaal belastbaar vermogen van 16 ampère. Voor grotere systemen moet een contactor worden gebruikt.

Kan ik de aansluitdraad verlengen?

Ja, de aansluitdraad kan worden verlengd of ingekort, maar u moet ten minste 0,5 meter aansluitdraad overlaten van de verbinding tot de thermostaat.

Welk type isolatie moet ik gebruiken?

Gebruik met aluminium beklede isolatieplaten (bijv. Kingspan, Celotex) die zijn ontworpen voor vloerverwarming. De kabel mag de isolatie niet direct raken – gebruik een staalgaas en zorg dat er geen luchtbellen in de dekvloer zitten.

GEBRUIKSAANWIJZING Cable Magnum

Gefeliciteerd met de aanschaf van dit MAGNUM product. MAGNUM producten zijn gefabriceerd met hoogwaardige en duurzame materialen. Om te garanderen dat uw product optimaal werkt zijn er enkele aandachtspunten, deze zijn beschreven in de installatievoorschriften. Alleen bij juiste montage volgens deze voorschriften kunnen wij u de volledige garantie geven. Lees voor montage deze voorschriften goed door inclusief de middenpagina en zorg voor het juiste gereedschap en materialen. U dient de elektrische installatie uit te laten voeren door een erkend installateur volgens de NEN1010 normen.

Mocht u nog vragen hebben of wenst u meer informatie, dan kunt u van maandag t/m vrijdag van 08.00 tot 17.00 uur bellen met de Supportline; 0900 - 911 0 911 een E-mail met uw vraag sturen naar; [e-mail] of kijk, voor meer info en andere producten, op onze website; magnumheating.nl

© C&F Technics B.V. 2014 / Aan deze voorschriften kunnen geen rechten worden ontleend.

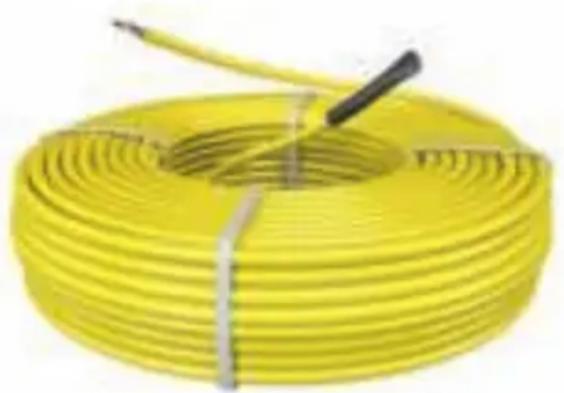

1. Controle

Controleer, voordat U aan de slag gaat, de inhoud van de verpakking. Een complete set bestaat uit:

• MAGNUM Cable met aansluitdraad
• MAGNUM X-treme Control Digitale klokthermostaat inclusief vloersensor
• Flexibele sensorbuis
• Alu-bevestigingstape
• Installatievoorschriften

3. Belangrijke aandachtspunten

Controleer vooraf of de oppervlakte van de verwarmingskabel overeenkomt met het te verwarmen vloeroppervlak en er voldoende stroomcapaciteit (Amp.) voorhanden is.

U dient de mat tussen en na iedere arbeidsgang te controleren d.m.v. een multimeter (zie punt 8) en de gemeten waardes in te vullen op de gele

MAGNUM Cable

middenpagina. Bewaar deze kaart in uw meterkast, het is onderdeel van uw garantie.

De verwarmingskabel mag NIET worden onderbroken. De kabels mogen NIET over elkaar heen gelegd worden en mogen elkaar NOOIT kruisen! De onzichtbare overgang van de weerstandskabel (warmtegedeelte van de kabel) naar de voedingskabel (koude aansluit gedeelte van de kabel) is aangegeven door een rood/blauwe markering.

De aansluitkabel kan worden verlengd of worden worden ingekort, er dient altijd minimaal 0.5 meter aansluitdraad over te blijven. De warmtekabel mag niet worden ingekort en de eindlas mag nooit worden verbroken. De sensor mag wel worden ingekort.

De constructie van de kabel laat ook verwerking in natte ruimtes toe. De verwarmingskabel mag nooit worden aangebracht onder vaste objecten zoals wandmeubels, keukenblok, ligbad, douchebak en moet zijn warmte onbelemmerd kunnen afgeven. De verwarmingskabel dient volledig in de massa verwerkt te zijn.

Wees tijdens het verwerken en andere werkzaamheden voorzichtig met scherpe voorwerpen die de kabel kunnen beschadigen. Bescherm de kabels tijdens het aanvoeren van de specie of mortel door het aanbrengen van loopplanken. Gebruik geen kruiwagens met onbeschermde voetsteunen.

De installatie van de thermostaat mag uitsluitend worden gedaan door een erkend installateur. Gedurende de installatie dient de stroomtoevoer afgesloten te blijven. Aansluiting dient via een aardlekschakelaar te geschieden volgens de NEN 1010 installatienormen. Indien meerdere kabels in een ruimte worden geïnstalleerd kan een verzamelcontactdoos voor het stroompunt worden geplaatst zodat slechts

één voedingskabel naar de thermostaat loopt. Maximale aansluitvermogen van de thermostaat is hierbij 16 Ampere. Bij een hoger aansluitvermogen op 1 thermostaat dient een relaisschakeling te worden geïnstalleerd.

4. Garantie

MAGNUM Cable is een onderhoudsvrij vloerverwarmingsysteem met een levenslange garantie* op de elektrotechnische werking van de verwarmingskabel en 2 jaar op de thermostaat en vloersensor.

*Lees de voorwaarden en registreer op www.magnumheating.nl

5. Benodigde materialen

• Inbouwdoos (min. 50 mm diep) voor thermostaat.
• Stroompunt met aarding.
• Ty-raps, alutape of MAGNUM Spacerstrips.
• Elektrobuis voor het doorvoeren van de aansluitkabel naar thermostaat.
• MAGNUM Randstroken om het uitzetten van de vloer op te vangen.
• Warmte geleidingsschild indien de werkhoogte dit toelaat: min. 4 cm (MAGNUM Isorol).
• Flexibele mortel of zand/cement (afhankelijk van opbouwhoogte).
• Als extra krimpwapening: MAGNUM stabilisatievezels.

6. Voorbereidingen

• Controleer de kabellengte/wattage of deze overeenkomt met de te verwarmen vrije vloeroppervlakte.
• Controleer beschikbare aansluitwaarde en netspanning in ruimte van installatie.
• Meet de weerstandsdraden door met een multimeter zoals beschreven in punt 8.

MAGNUM Cable

• Vanuit inbouwdoos van de thermostaat dienen 1 à 2 sleuven in de muur te worden ingefreesd t.b.v. 2 elektrabuizen, 1 voor de voedingskabel, en 1 voor de vloersensor.
• Zorg voor een schone & uitgevlakte ondervloer.
• Breng indien mogelijk altijd isolatie op de ondervloer aan.
• Plaats de randstoken voor opvang van het krimpen en uitzetten van de vloer.

7. Plaatsing van de sensor

De sensor dient in het midden van 2 kabels te worden gemonteerd voor een optimale temperatuurregistratie. Tevens mag de sensor( buis) geen verwarmingskabels kruisen. Zorg dat het meetgedeelte van de sensor (verdikking) op ruime afstand (min. 50 cm) van (verborgen) radiator- en (warm-) waterleidingen, afvoeren en elektriciteitskabels of andere externe warmtebronnen wordt gemonteerd. De sensor dient altijd IN de sensorbuis te blijven. Dop het uiteinde van de buis af om te voorkomen dat de sensor vast komt te zitten bij verwerking. Indien de sensor ooit vervangen moet worden kan deze er gemakkelijk uit worden gehaald.

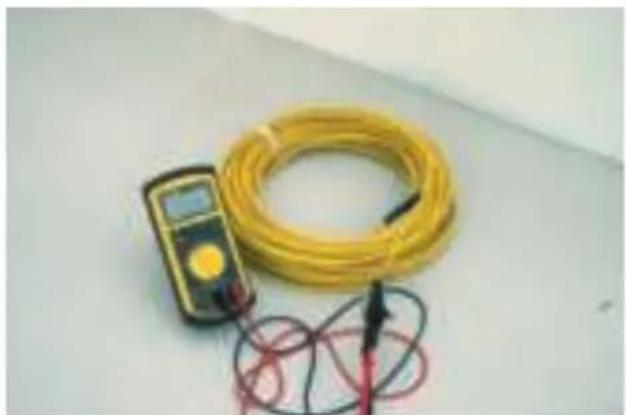

8. Weerstandswaarden

U dient de kabel tussen en na iedere arbeidsgang te controleren d.m.v. een multimeter en de gemeten waardes in te vullen op de gele middenpagina. Meet tussen de weerstandsdraden en gebruik hiervoor het tabel weergegeven in punt 2. De Ohmse waarde mag max. 10% afwijken. Meet ook tussen de weerstandsdraad en de aardmantel. Bij deze meting mag de meter niet uitslaan, mocht dit wel het geval zijn dan contact opnemen met de supportline.

Bewaar deze kaart in uw meterkast. Het is onderdeel van uw garantie.

9. Voorbeeldberekeningen kabelafstand

Om de juiste kabelafstand te berekenen dient u het aantal m2 vrije vloeroppervlak te delen door het totale vermogen van de set. De uitkomst hiervan vermenigvuldigt u met 17 (17 = Watt per strekkende meter kabel). De eerste twee cijfers achter de komma geven de kabelafstand aan in centimeters.

Enkele voorbeelden:

500 Watt kabel op 3 m2: (166W/m2)

(3 m2 : 500 Watt) X 17 W/m1 = 0,102

Kabel 10cm uit elkaar monteren.

1000 Watt kabel op 7 m2: (142W/m2)

(7 m2:1000 Watt) X 17 W/m1 = 0,119

Kabel 11 à 12 cm uit elkaar monteren.

10. Montage van de kabel

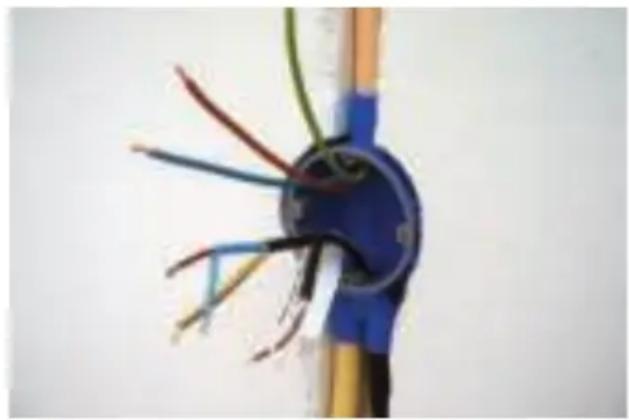

Voer het kabeleind (gemerkt met *****) door één elektrobuis naar de inbouwdoos van de thermostaat. De aanduiding "splice" moet zichtbaar blijven en later in de vloermassa worden verwerkt! Bevestig de kabel met alu-tape en verwerk de kabel in zigzag vorm met een kabelafstand zoals aangeduid in de tabel. Indien bewapening wordt toe- gepast (krimpnet of kippengaas) kunnen ook kunststof snelbinders worden gebruikt voor bevestiging van kabel rechtstreeks op bewapening (zie hoofdstuk 11.C). Verleng de 2e elektrobuis tot op ca. 50 cm afstand uit de muur en laat deze in het midden van een kabellus uitkomen. Trek de sensorkabel door tot aan de inbouwdoos en zorg dat de sensor in de buis ligt. Dicht het uiteinde van de buis af d.m.v. het grijze dopje om te voorkomen dat er cement in komt.

11.A Aanbrengen van mortel op isolatie- materiaal

Bevestig de kabel op het isolatiemateriaal met de bijgeleverde alutape.

Respecteer een afwerklaag van minimaal 4 cm indien zand/cement wordt toegepast, en gebruik ter voorkoming van krimpwerking van de vloer MAGNUM Stabilisatievezels of een krimpnet, en MAGNUM Randstroken.

Gebruik voor dunbedverwerking (minimaal 4 cm werkhoogte) een daartoe geschikte flexibele mortel.

11.B Aanbrengen van mortel op op een harde en stabiele ondervloer

Voor een goede bevestiging van de kabel op de ruwe ondervloer is er een speciaal bevestigingssysteem te leveren. (MAGNUM Spacerstrips). Tevens dienen MAGNUM Randstroken te worden geplaatst.

Zorg voor een goede hechting en brand de ondervloer aan door deze in te borstelen met losse cement.

Breng vervolgens een dunne specielaag aan van 2,5 cm. Aan te bevelen is deze te vermengen met de MAGNUM Stabilisatievezels, en laat deze eerst uit-harden voordat de tegels verlijmd worden, of een ander type vloerbedekker word aangebracht.

Deze methode van aanbrengen is tevens geschikt voor het aanbrengen van spuit en gietvloeren in diktes van 3 tot maximaal 6 cm.

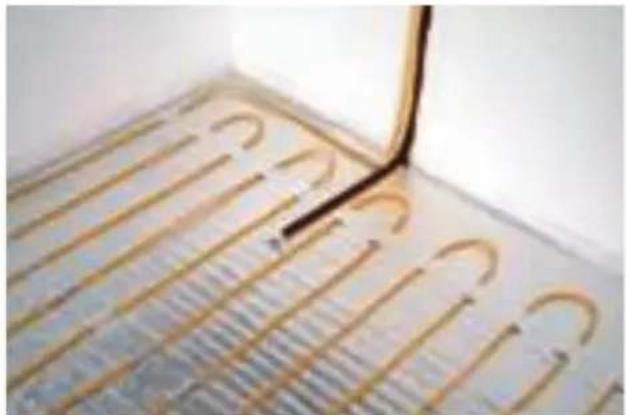

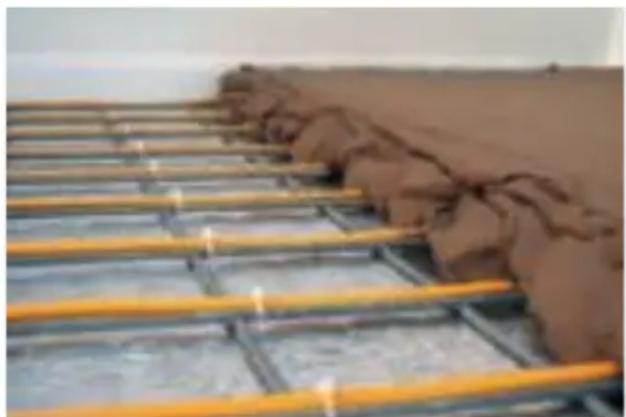

11.C Aanbrengen van mortel op een betonnet met isolatie

Bevestig de kabel op het betonnet d.m.v. ty-raps (kunststof snelbinders).

Het is van het grootste belang dat de aan te brengen werkvloer luchtbelvrij wordt aangebracht. Luchtbellen vormen isolerende niet geleidende gedeeltes waardoor de kabel haar warmte niet kwijt kan en gevaar voor oververhitting kan ontstaan. Hierdoor kan de kabel beschadigen.

Om dit te voorkomen dient in eerste instantie slappere mortel te worden aangebracht die de kabel en betonmat omsluit. Aansluitend kan met een meer droge mortel de werkvloer worden afgereden. Ook in dit geval kan een spuit/gietvloer een goede optie zijn.

11.D Aanbrengen van mortel op zwaluwstaartplaten

LET OP: Zwaluwstaart ondervloeren hebben zeer slechte isolerende eigenschappen. Indien deze langs de onderkant niet kunnen worden geïsoleerd is het aan te bevelen eerst een werkvloer aan te brengen door de groeven op te vullen met specie en vervolgens drukvaste isolatie (MAGNUM Isoplate) aan te brengen. Handel verder overeenkomstig hoofdstuk 10A.

Bevestig de kabel op de zwaluwstaartplaten met de bijgeleverde alutape. Altijd randstroken toepassen. Indien de zwaluwstaartplaten langs de onderkant geïsoleerd zijn kunnen het beste eerst de groeven worden uitgevuld alvorens de kabels worden geïnstalleerd. Vervolgens kan gewerkt worden overeenkomstig hoofdstuk 10A. In het laatste geval kan ook een spuit/giet methode worden toegepast.

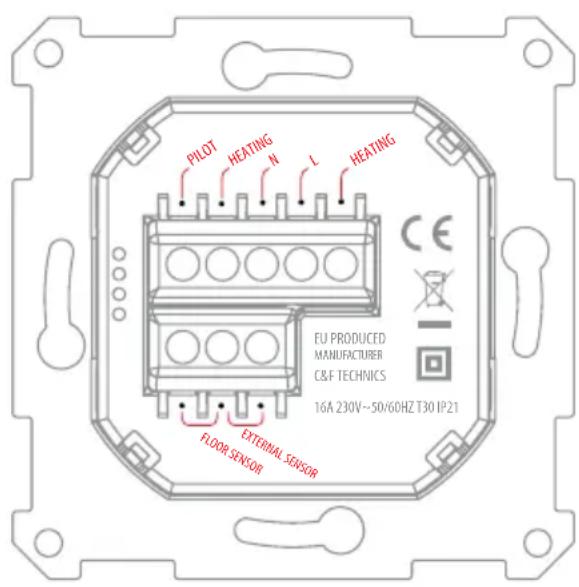

12. Aansluiten thermostaat:

Aansluiting dient door een erkend installateur te worden uitgevoerd overeenkomstig de NEN 1010 voorschriften. Voor montage of demontage van de thermostaat altijd de elektriciteit in de meterkast uitschakelen. De MXC thermostaat is te monteren in een enkelvoudige inbouwdoos 50 mm diep,

volgens standaard DIN formaten. Controleer of de stroom is afgesloten. Verwijder het displayhuis door met een niet scherp passend voorwerp voorzichtig in de vierkante gaatjes aan beide zijdes van de thermostaat druk uit te oefenen. Zowel het displayhuis als ook de afdekraam kan dan worden afgenomen.

PILOT : Aansluiting op domotica systeem

HEATING (N) : Aansluitdraad verwarmingskabel

N : Stroomtoevoer (Neutraal)

L : Stroomtoevoer (Fase)

HEATING (L) : Aansluitdraad verwarmingskabel

FLOOR SENSOR : Aansluiting vloersensor

EXTERNAL SENSOR : Aansluiting externe sensor

AARDE: Zowel de aarde van de verwarmingskabel als de aarde van de stroomtoevoer buiten de thermostaat om verbinden m.b.v. de meegeleverde kroonsteen.

Breng de thermostaat in positie en monteer en borg deze in de inbouwdoos met 2 schroefjes. Herplaats het afwerkraam en plaats het displayhuis terug in positie en druk deze zachtjes aan.

Voor gebruik en programmeren van de thermostaat verwijzen wij u naar de instructies zoals bijgevoegd bij de thermostaat.

13. Ingebruikname systeem:

Volg eerst de instructies van de lijmfabrikant voor specificaties. Hierna kunt u kiezen voor de langzame opstartfunctie in de thermostaat. Voor cement dekvloeren geldt over het algemeen een droogtijd van 1 week per aangebrachte cm. met een minimum van 3 weken.

MAGNUM Cable

Dear Client,

Neem voorzorgsmaatregelen om te voorkomen dat tijdens en na installatie de verwarmingskabels worden beschadigd door bv. het laten vallen van scherpe objecten, het betreden van de kabels, het onvoorzichtig aanbrengen van dekvloer en overige werkzaamheden na het aanbrengen van de dekvloer.

VERWERK HET SYSTEEM VOLLEDIG

Zorg ervoor dat de verwarmingskabel of vloerverwarmingsmat volledig wordt verwerkt. In het geval van het MAGNUM Mat/Cable systeem mag grootte nooit groter zijn dan het te beleggen oppervlakte.

AARDLEKSCHAKELAAR VERPLICHT

Het systeem dient achter een aardlekschakelaar van maximaal 30mA te worden geplaatst.

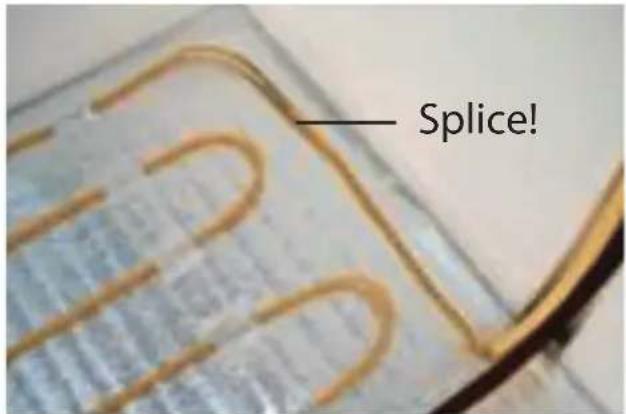

KNIP DE VERWARMINGSKABEL NOOIT DOOR EN KORT DE KABEL/MAT NOOIT IN! Indien de verwarmingskabel abusievelijk toch beschadigd of doorgeknipt is, raadpleeg dan direct de support line: tel. [phone]

FLOOR SENSOR:

LET OP BIJ HET PLAATSEN VAN DE VLOERSENSOR!

Plaats de sensor in een afgesloten buis. Installeer

deze op ruime afstand (min. 50 cm) van CV of

waterleidingen. Installeer de sensor exact tussen 2

kabels (lus) van het verwarmingssysteem. Voorkom

dat de warmtekabels direct contact maken met

de buis waarin de vloersensor wordt gemonteerd.

Laat de sensorbuis lineair aan de richting van de

Vloerverwarming geïnstalleerd in:

Controlemetingen:

A: Tussen beide weerstandsdraden

(10% marge)

B: Tussen weerstandsdraad #1 en aarde

(Dit moet "0" zijn)

C: Tussen weerstandsdraad #2 en aarde

(Dit moet "0" zijn)

Uit verpakking:

A:......Ohm

B:......Ohm

C:......Ohm

Na inpassen op vloer:

A:....Ohm

B:......Ohm

C:......Ohm

Na aanbrengen deklaag:A:....OhmB:....OhmC:....Ohm

Installateur/Installer/Installateur:

Datum/Date/

......Datum/Date/....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../ ......Deze controlekaart bewaren op een zichtbare plaats in de meterkast!Keep this control / check card in the meter cupboard in a visible place!Diese Kontrollkarte an gut sichtbarer Stelle im Zählerschrank aufbewahren!

L'AAT DE VLLOER VOLDOENDE UTHARDEI! Voig erst de instructives van de limfabrikant voor specificaties. Hierna kunt u kiezen voor de Iangza- me optastruktie in de thermostaat. Voor cement dekvoleren geldt over het algemeen een droogtijd van 1 week per aangelbacchte cm. met een mini- mum van 3 weken.

GEBRUIK THERMOSTAAT Voor het gebruk en programmeren van de their- mostaat verwijzen wij u naar de instructies zoals bijgevoegd bij de thermostaat.

POSTILE THERMOSTAAT Plasting thermostaat dient overeen te kommen met de geldende installitenormen (NEN). Voor installa- tie in naste ruimtes zoals badkamers geld dat deze in zone 2 dient te worden geplaat.

INKORTEN/VERLENGEN ANSULTIKABEL De ansultikabel kan worden verged of worden worden ingekort, er dient altid minimal 0.5 meter ansultiradaad over te bilyen. De warmtekabel mag niet worden ingekort en de eindlas mag nooit worden verbroken.

enige verwarmingabron ofwel hoofdverwarming. Hiervoor dient afhankelijk van diverse situate fac- toren de capaciteit van het verwarmingassteem toerlekend te zijn. Voor advies verwijzen wij u hiervoor naar onze supportline: tel. [phone]

Doorgains worden de systemen gemistalleerd als bilverwarming. Dwyz dat de systemen te allen tilde correct kunnen fonctioneren in combinatie met een verwarmingsbron met volodeerde capaciteit welke de rülmte temperature requirement. MAGNUM

BLUEWARMING / HOOFDERWARMING?

richling van de verwarmingskabel lopen.
