IVR-L 65/24-2 - Stofzuiger Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Nat- en stofzuiger
Merk	Kärcher
Model	IVR-L 65/24-2
Afmetingen (L x B x H)	718 x 526 x 1251 mm
Operationeel gewicht	47 kg
Voeding	220-240 V, 50-60 Hz, 2400 W, 16 A
Beschermingsklasse	Klasse I
Tankinhoud	65 L
Luchtdebiet	2 x 74 l/s
Onderdruk	23 kPa (230 mbar)
Nominale slangbreedte	DN50
Aantal motoren	2
Geluidsdrukniveau	67 dB(A)
Hand-arm trilling	< 2,5 m/s²
Beoogd gebruik	Industrieel en professioneel (hotels, scholen, ziekenhuizen, enz.)
Opgezogen vloeistoffen	Olieachtige, koellubricanten, brandbare vloeistoffen (vlampunt >55°C)
Opgezogen vaste stoffen	Grove stoffen, spaanders
Onderhoud	Regelmatig spoelen, drogen, filter vervangen, tank legen
Reserveonderdelen	Originale Kärcher accessoires (www.karcher.com)
Veiligheid	Parkeerrem, noodstop, regenbescherming, potentiaalvereffening
Garantie	Volgens landelijke voorwaarden, onderdelen en arbeid onder voorbehoud
Max. omgevingstemperatuur	+40 °C

Veelgestelde vragen - IVR-L 65/24-2 Kärcher

Welke soorten vloeistoffen kan ik opzuigen met de Kärcher IVR-L 65/24-2?

U kunt olieachtige vloeistoffen, koellubricanten en brandbare vloeistoffen met een vlampunt hoger dan 55 °C opzuigen. Zuig geen ontvlambare vloeistoffen (vlampunt <55 °C) of mengsels van brandbare stoffen met vloeistoffen op.

Kan ik fijn stof opzuigen met deze stofzuiger?

Nee, het apparaat is niet ontworpen voor het opzuigen van fijn stof. Het is bedoeld voor het opzuigen van grove stoffen, spaanders en grof vuil.

Hoe leeg ik de vloeistoftank?

Schakel het apparaat uit en trek de stekker eruit. Rijd het naar een afvoerpunt. Koppel de afvoerslang los van de snelkoppeling, houd deze boven een opvangbak en leeg de inhoud. Verwijder of recycle de inhoud volgens de lokale voorschriften.

Wat is de tankcapaciteit?

De tank heeft een inhoud van 65 liter.

Hoe vervang ik het filter?

Schakel het apparaat uit en trek de stekker eruit. Verwijder de zuigkop, draai de klemringen los, verwijder de kleine deflectorplaat en vervolgens het oude filter. Plaats het nieuwe filter en zorg dat het correct is gepositioneerd, monteer vervolgens de onderdelen terug.

Het apparaat start niet, wat moet ik doen?

Controleer de netspanning, het stopcontact, de zekering, het netsnoer en de stekker. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is het maximale zuigvermogen?

De maximale onderdruk is 23 kPa (230 mbar) met een luchtdebiet van 2 x 74 l/s.

Mag ik een verlengsnoer gebruiken?

Nee, het is verboden een verlengsnoer te gebruiken. Sluit het apparaat direct aan op een stopcontact dat voldoet aan IEC 60364.

Hoe reinig ik het apparaat?

Spoel het apparaat en de accessoires regelmatig met een geschikte vloeistof en laat drogen. Laat geen vloeistoffen achter om kiemvorming te voorkomen. Bij langdurige niet-gebruik, open de deksel om restvocht te laten verdampen.

Waar vind ik reserveonderdelen en accessoires?

Gebruik uitsluitend originele Kärcher accessoires en reserveonderdelen. Meer informatie vindt u op www.karcher.com.

GEBRUIKSAANWIJZING IVR-L 65/24-2 Kärcher

Algemene instructies 38

Reglementair gebruik 38

Milieubescherming 39

Toebehoren en reserveonderdelen 39

Veiligheidsinrichtingen 39

Beschrijving apparaat 40

Inbedrijfstelling 40

Werking 40

Werking beëindigen 41

Vervoer 41

Opslag 41

Verzorging en onderhoud 41

Hulp bij storingen 42

Garantie 42

EU-conformiteitsverklaring 43

Algemene instructies

Lees deze oorspronkelijke gebruiksaanwijzing voordat u uw

apparaat voor het eerst gebruikt, handel dienovereenkomstig en bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaars.

• Vóór de eerste inbedrijfstelling absoluut veiligheidsinstructies nr. 5.956-249.0 lezen.
• Wanneer de gebruiksaanwijzing en de veiligheidsinstructies niet worden opgevolgd, kan dit schade aan het toestel en gevaar voor de bediener en andere personen tot gevolg hebben.
• Bij transportschade de dealer onmiddellijk op de hoogte brengen.

Inademen van gezondheidsgevaarlijke stoffen

Schade aan de gezondheid

Gebruik het apparaat nooit voor het opzuigen van gezondheidsgevaarlijke stoffen.

LET OP

Kortsluiting door hoge luchtvochtigheid

Beschadiging van het apparaat

Gebruik het apparaat alleen in binnenruimtes.

Het apparaat is bedoeld voor:

• Het opzuigen van oliehoudende vloeistoffen, koelsmeermiddelen en spanen.
• Het opzuigen van ontvlambare vloeistoffen (vlampunt boven 55 °C).
• Het opzuigen van niet-explosiegevaarlijk stof.
• Het opzuigen van stof en grof vuil.
• Industrieel gebruik, bijvoorbeeld in opslag- en productieomgevingen.
• Commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

Het apparaat is niet bedoeld voor:

• Het opzuigen van fijnstof.
• Het opzuigen van ontvlambare vloeistoffen (ontvlambaar, licht ontvlambaar, zeer ontvlambaar volgens Richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55 °C) en mengsels van ontvlambaar stof met ontvlambare vloeistoffen.

Elk ander gebruik wordt beschouwd als niet-reglementair gebruik.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste behandeling of verkeerde afvalverwijdering een potentieel gevaar voor de gezondheid van mens en milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

Gevarenniveaus

⚠ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠ VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Veiligheidsinstructies

⚠ WAARSCHUWING

• Het apparaat is niet bedoeld voor het opzuigen van gezondheidsgevaarlijke stoffen.
• Bescherm het apparaat tegen regen. Het apparaat mag niet buiten worden bewaard.
• Controleer voor elke ingebruikname of de potentiaalvereffeningsleidingen (massaleidingen) zijn aangesloten.

⚠ VOORZICHTIG

- Schakel het apparaat na elk gebruik uit en trek de stekker uit het stopcontact.

LET OP

• Gebruik het apparaat alleen binnenshuis.
• Gevaar voor beknelling! Draag handschoenen bij het verwijderen of plaatsen van de zuigkop, de filtereenheid of de opvangbak.
• Beschadigingsgevaar! Zuig nooit zonder of met een beschadigde filter.
• Draag veiligheidshandschoenen bij het bedienen van het apparaat.
• Verplaats het apparaat alleen op loopsnelheid en indien nodig met twee personen op hellende wegen.
• Voorkom het vrijkomen van stof bij het vervangen van accessoires.

Hoe te handelen in noodsituaties

⚠ GEVAAR

Gevaar voor letsel en beschadiging bij het opzuigen van brandbare materialen, bij kortsluiting of andere elektrische fouten.

Gevaar voor inademen van gassen die een gevaar vormen voor de gezondheid, gevaar voor elektrische schokken, gevaar voor verbrandingen.

Schakel het apparaat in noodsituaties uit en trek het netsnoer uit.

Elektrische aansluiting

Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden, zie Technische gegevens en typeplaatje. Gebruik van een verlengkabel is niet toegestaan.

⚠ GEVAAR

Gevaar voor elektrische schok

Levensgevaar

Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of vervormen.

Bescherm de kabel tegen hitte, olie en scherpe randen.

Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien vervangen.

Symbolen op het apparaat

Markering van het maximaal toegestane vloeistofpeil

Zie hoofdstuk Vulpeilweergave controleren.

Beschadigingsgevaar voor het apparaat

Uitlopend water door overschrijden van het maximale vloeistofpeil.

Leeg het apparaat voordat het maximale vloeistofpeil is bereikt.

Beschrijving apparaat

Afbeeldingen, zie pagina's met schema's Afbeelding A

①Zwenkwielen met parkeerrem ②Markering maximaal vulniveau ③Aftapslang ④ Vloeistofreservoir ⑤Duwbeugel ⑥Stootplaat ⑦ Kleine stootplaat ⑧Filter ⑨Zuigkop ⑩ Zuigslangaansluiting

⑪ Apparaatschakelaar ⑫Vergrendeling zuigkop 13 Netsnoer ⑭Toebehorenhouder

Inbedrijfstelling

Afbeeldingen, zie pagina's met grafieken

1. Het apparaat in de werkpositie plaatsen.
2. Indien nodig het apparaat met de parkeerrem beveiligen.
3. Controleren of de zuigkop correct is ge- plaatst.
4. De zuigslang in de zuigslangaansluiting steken.
5. Het gewenste toebehoren op de zuigslang steken.

Afbeelding B

Werking

Afbeelding, zie pagina's met schema's

1. De netstekker in het stopcontact steken.
2. Het apparaat met de apparaatschakelaar inschakelen.

Afbeelding C

Instructie

Bedrijf met een motor

Tweemotorige aandrijfeenheden kunnen ook werken met slechts één turbine.

1. Het zuigen begint.

Zuigproces

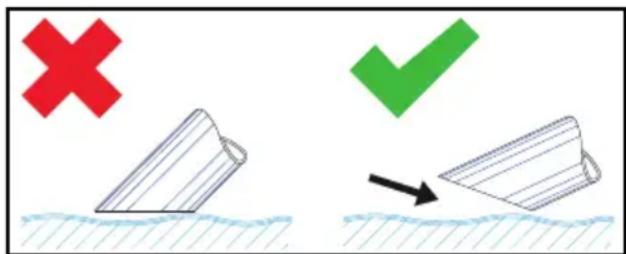

Dompel bij het zuigen van vloeistoffen het toebehoren slechts half onder, om voldoende lucht mee te zuigen.

Vulpeilweergave controleren

Afbeeldingen, zie pagina's met grafieken

Afbeelding D

Instructie

De rode markering op de aftapslang toont het maximaal toegestane vulpeil.

LET OP

Beschadigingsgevaar voor het apparaat

Overlopen van het vloeistofreservoir door vulling in enkele seconden.

Controleer constant het vulniveau in het vloeistofreservoir wanneer grote vloeistof-hoeveelheden worden opgenomen.

Vloeistofreservoir ledigen

Afbeelding, zie pagina's met schema's

1. Het apparaat uitschakelen en loskoppelen van de stroomvoorziening.
2. Het apparaat naar de afvoerinrichting voor vloeistoffen rijden.
3. Het vloeistofreservoir ledigen:

a De aftapslang afkoppelen ter hoogte van de bovenste slangkoppeling.

Afbeelding E

b De aftapslang boven een geschikte opvangbak houden en de inhoud aftappen.

1. De inhoud conform de wettelijke bepalingen afvoeren of opnieuw gebruiken.

Vloeistofreservoir reinigen

Afbeelding, zie pagina's met schema's Instructie

Door watergebaseerde koelsmeermiddelen kan een bacteriële besmetting ontstaan. Draag bij het verwijderen van afzettingen geschikte veiligheidskleding.

1. Het reservoir leegmaken.
2. De afzettingen in het reservoir verwijderen.
3. De afzettingen overeenkomstig de geldende bepalingen afvoeren.

Zuigkop verwijderen

Afbeeldingen, zie pagina's met grafieken

1. Het apparaat uitschakelen en van het stroomnet loskoppelen.
2. De vergrendeling voor de zuigkop openen.

Afbeelding F

1. De zuigkop verwijderen en opzij leggen.

Werking beëindigen

1. Het apparaat met de in-/uitschakelaar uitschakelen
2. Het vloeistofreservoir legen en reinigen.
3. Het toebehoren demonteren en eventueel reinigen en drogen.

Instructie

Leeg de zuiger na elk gebruik. Laat de zuiger bij geopend reservoir drogen.

Vervoer

⚠VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht.

1. Bij het transport in voertuigen het apparaat conform de geldende richtlijnen tegen wegglijden en omvallen beveiligen.

Opslag

⚠VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht.

1. Het apparaat alleen in binnenruimtes opslaan.

Verzorging en onderhoud

1. Het apparaat en het toebehoren regelmatig met geschikte vloeistof spoelen en laten drogen.
2. Om besmetting te voorkomen, geen vloeistoffen in het apparaat laten.
3. Bij langere bedrijfspauzes de deksel openen om restvocht te laten ontsnappen.
4. Bij beschadiging het filter vervangen.

Filter vervangen

Afbeeldingen, zie pagina's met grafieken

Afbeelding G

1. De zuigkop verwijderen (zie hoofdstuk Zuigkop verwijderen).
2. De schroefverbinding van de spanringen losmaken.
3. De kleine stootplaat verwijderen.
4. Het filter verwijderen en vervangen.
5. Het nieuwe filter plaatsen. Let er bij de montage op dat het filter correct wordt geplaatst.
6. De spanringen plaatsen en vastschroeven.

Hulp bij storingen

⚠ GEVAAR

Gevaar voor letsel

Gevaar voor onbedoeld starten van het apparaat en gevaar voor een elektrische schok

Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.

Laat alle controles en werkzaamheden aan elektrische delen door een vakman uitvoeren.

Motor (zuigturbine) start niet

Geen elektrische spanning

• Het stopcontact en de zekering van de stroomvoorziening controleren.
• Het netsnoer en de netstekker van het apparaat controleren.

De zuigkracht neemt af

De sproeier, de zuigbuis of de zuigslang zijn verstopt.

- De sproeier, de zuigbuis en de zuigslang controleren en eventueel reinigen.

Het filter is vervuild.

- Het filter reinigen.

Legen van het vloeistofreservoir duurt lang

De afstapslang is geknikt of verstopt.

- De afstapslang controleren en eventueel reinigen.

Klantenservice

Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

Technische gegevens

		IVR-L 65/24-2 met toebehoren
Elektrische aansluiting
Netspanning V 220-240
Fase ~ 1
Netfrequentie Hz 50-60
Beschermingsgraad I
Nominaal vermogen W 2400
Netbeveiliging (traag) A 16
Afmetingen en gewichten
Typisch bedrijfsgewicht kg	47
Lengte x breedte x hoogte	mm	718 x 526 x 1251
Omgevingsvoorwaarden
Omgevingstemperatuur	°C	+40
Gegevens capaciteit van apparaat
Inhoud reservoir	l	65
Luchthoeveelheid	l/s	2 x 74
Onderdruk	kPa (mbar)	23 (230)
Nominale wijdte zuigslang		DN50
Berekende waarden conform EN 60335-2-69
Hand-arm-vibratiewaarde m/s	2	< 2,5
Onzekerheid K m/s	2	0,2
Geluidsdrukniveau LpA	dB(A) 67
Onzekerheid KpA	dB(A) 2
Netsnoer
Netsnoer H07BQ-F mm	2	3 x 1,5
Onderdeelnummer (EU) 9.990-835.0
Kabellengte m 10

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hierbij verklaren wij dat het hieronder genoemde product voldoet aan de desbetreffende bepalingen van de vermelde richtlijnen en verordeningen. Bij een niet door ons goedgekeurde wijziging van het product verliest deze verklaring zijn geldigheid.

Product: Droogzuiger

Product: Nat- en droogzuiger

Type: 9.990-xxx

Richtlijnen en verordeningen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Naam en adres

Gevolmachtigde voor de documentatie:

A. Haag

Kärcher Industrial Vacuuming GmbH

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Kärcher Industrial Vacuuming GmbH

Toegepaste geharmoniseerde normen

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Naam en adres
