GEBRUIKSAANWIJZING KD8072C Atag

Koel- en vriesapparaten, integreerbaar, Deur-op-deur

Montageanleitung

1 Algemene veiligheidsvoorschriften 2
2 Apparaat opstellen 2

3 Draairichting deur veranderen. 2

3.1 Deur demonteren 3
3.2 Vriesvakdeur verwangen 3
3.3 Lagerdelen omplaatsen 3
3.4 Deur wee monteren 3

4 Inbouw. 3

4.1 Apparaat installeren 5
4.2 Kastdeur monteren 6

5 Apparaat aansluiten. 7

De fabrikant werkkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Daarom vragen wij om uw begrip voor het feit dat wij wijzigingen in vorm, uitvoering en techniek要去en voorbehonden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn möglichk. Paragrafen die alleen voor bepaalde apparaten van toepassing zich, zich gekenmerkt met een sterretje (^*)

Gebruiksaanwijzingen zijn gekenmerkt met een, gebruksresultaten met een

1 Algemene veriligheidsvoorschriften

!	GEVAAR duidt een direct gevaar aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneser dit gevaar Niet vermeden worden.
!	WAAR-SCHUWING duidt een gevaarlijke situatie aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneser dit gevaar Niet vermeden worden.
!	VOOR-ZICHTIG duidt een gevaarlijke situatie aan, die lichamelijk letsel tot gevolg kan hebben wanneser dit gevaar Niet vermeden worden.
	LET OP duidt een gevaarlijke situatie aan, die materièle schade tot gevolg kan hebben wanneser dit gevaar Niet vermeden worden.
	Aanwijzing geeft aan dat praktische aanwij- zingen en tips gegeven worden.

Het is belangrijk dat de richtlijnen en aanwijzingen in deze instructie opgevolgd worden, zDat het apparaat juist geinstalleerd worden en correct werk. Lees en begrijp alle informaties in deze instructie voordat het apparaat worden geinstalleerd.

2 Apparaat opstellen

Neem bij beschadiging van het apparaat onmiddelijk - nog voor het aansluiten - contact op met de leverancier.

De vloer waar het apparaat komt te staan moet waterpas en vlakijken.

Stel het apparaat Niet op in direct zonlicht en ook Niet naast een fornuis, verwarming of dergelijkke.

Stel het apparaat Niet op zonder hulp.

De plaatsingsruimte van uw apparaat moet volgens de norm EN 378 per 8 g R 600a koelmiddel over een volume van 1m^3 beschikken. Indien de plaatsingsruimte teklein is, kan in geval van eenlek in het koelmiddelcircuit een ontv lambaar gas-luchtmengsel ontstaan. Informatie over die hoeveelheid koelmiddel vindt u op het typeplaatje aan de binnenkant van het apparaat.

Het apparata alleen inbouwen in een stabel meubel.

Respecteer aktijd de afstanden voor ventilatie:

de ventilatieruimte aan de achterkant van het meubel要去 minstens 38 mm diep+zijn.
Voor de aan- en afvoer van lucht in de sukkel en meubelombouw is minstens 200 cm² vereist.
In prince geldt het volgende: hoe meer ventilatieruimte, hoe energiezuiniger het apparaat werkt.

WAARSCHUWING

Brandgevaar door vocht!

Wanneer stroomgeleidende delen of de stroomaansluiting vochtig worden, kan dat leiden tot kortsluiting.

Het apparaat is ontworpen voor gebruik in een gesloten ruimte. Het apparaat Niet buiten, in een vochtige omgeving of binnen bereik van spatwaterplaatsen.

WAARSCHUWING

Brandevaar door koelmiddel!

Het gebruekte koelmiddel R 600a is milieuvriendelijk, maar brandaar. Ontsnappend koelmiddel kan vlam vatten.

De buisleidingen van het koelmiddelcircuit nicht beschadigden.

WAARSCHUWING

Gevaar voor brand en beschadiging!

• Plaats geen warmte afgevende apparaten, bijv. magnetron, toaster enz. op het apparaat!
  Haal het aansluitsnoor van dechterzijde van het apparaat. Verwijder hierbijk de snoerhouser, anders hunnen trillingsgeluiden ontstaan!

na de inbouw:

Trek de beschemfolie van de sierlijsten.*
Trek de beschermfolie van de sierlijsten en van de ladefronten.*
Verwijder alle transportbeveiligingsonderdelen.
Rode transportbeveiliging losschroeven. Vrijgekomen bevestigingsgat met stop (60) afdichten.

Doe de verpakking weg.

Aanwijzing

Apparaat reinigen.

Als het apparaat in een erg vochtige omgeving staat, kan er condens worden gezormd op de buitenkant van het apparaat.

Zorg algid goed voor een goede verluchting van deplaatsingsruimte.

3 Draairichting deur veranderen

Cntroleeer of volgend gereedschap klaar ligt:

Accuschroevendraaier Torx 15
Accuschroevendraier Torx® 20

Accuschroevendraaier Torx® 25

Het apparatus voor 2/3 in dennis schuiven.

Stekker uit het stopcontact trekken.

Open de deur.

3.1 Deur demonteren

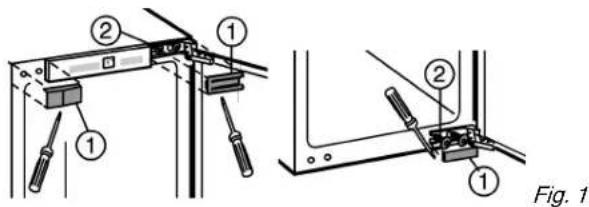

Afdekkingen Fig. 1 (1) verwijderen.
Bevestigingschroeven Fig. 1 (2) alleen losdraaien.
Deur wegemen: maar buiten toe schuiven, uithangen en wegzetten.

3.2 Vriesvakdeur verwangen*

Fig. 2

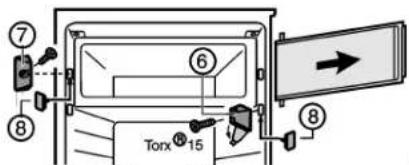

Afdekking aan lagerbus Fig. 2 (6) wegklappen.
Lagerbus Fig. 2 (6) met de vakdeur losdraaien.
Sluitstuk Fig. 2 (7) losdraaien.
De vrij geworden gaten met de meegeleverde stoppen Fig.2 (8)sluiten.

▶ Sluitstuk Fig. 3 (7)monteren.
Vakdeur bovenplaatsen.
Lagerbus Fig. 3 (6) monteren en afdekking dichtklappen.

3.3 Lagerdelen omplaatsen

VOORZICHTIG

Gevaar voor verwonding wonneer de scharnieren dichtklappen!
Laat de scharnieren open.

Bevestigingschroeven Fig.12) boven en benedenaar de andere kant verplaatsen.
Schroeven zijn zelfsnijdend. Gebruik een accu-schroevendraaier:

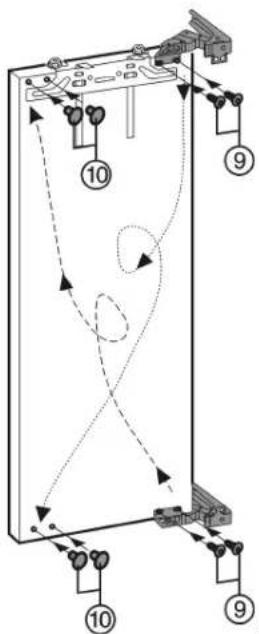

Scharnieren van de deur afschroeven Fig.49), aan de andere kant aanbrengen en (met 4Nm) goed vastschroeven.
Vrij geworden bevestigingsgaten met stoppen Fig.4 (10) sluiten.

Fig. 4

Apparaatdeur in de vooraf gemonteerde bevestigingsschroeven Fig. 1 (2) inhangen.
Bevestigingschroeven Fig. 1 (2)(met 4 Nm) goed vast-schroeven.
Afdekkingen Fig. 1 (1) weer monteren.

WAARSCHUWING

Gevaar voor verwonding door eruit vallende deur!

Als de bevestigingsonderdelen Niet vast genoeg+zijn aangeschroefd, kan de deur eruit vallen. Dit kan zwaar letsel tot gevolg hebben. Bovendien sluit de deur evt. Niet, zodat het apparatusaat Niet goed koelt.

De scharnieren goed (met 4 Nm) vastschroeven.
Alle schroeven controleren enevt. aandraaien.

4 Inbouw

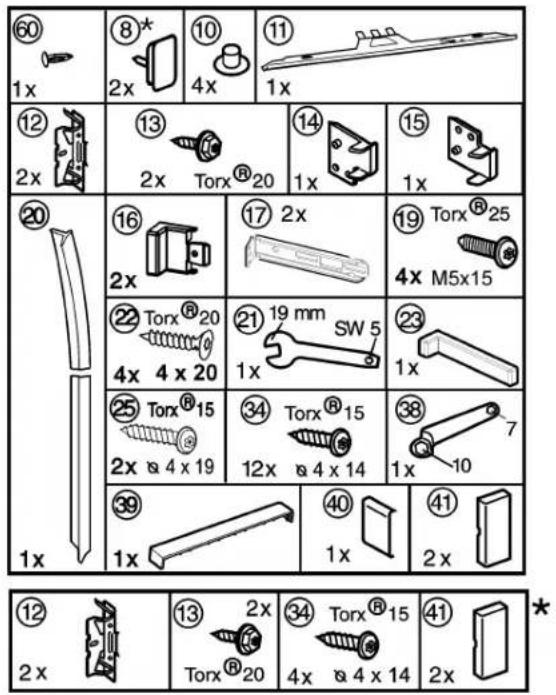

Alle bevestigingselementen zijn bij het apparatusat gevoegd.

Zorg er voor dat het volgende gereedschap klaar ligt:

Accu-schroevendraaier Torx 15,20,25
Zeskantsleutel 13
Schroevendraaier

De horizontale vlakken要去en haaks op de zichwanden staan.
Zet de meubelkast waterpas en luih hem uit. Gebruik indien nodig onderlegplaatjes.

Het apparaat kan ook in een normale keukenkast worden ingebouwd. In dit geval het beslag van het kastdeurtje en de nis verwijderen. Dat is Niet meer nodig, maar het kastdeurtje op de deur van het apparaat worden gemonteerd.

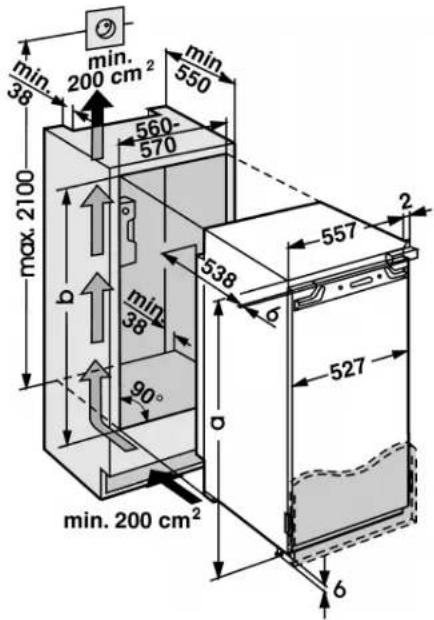

De inbouwmaten controleren:

a	b
712 mm 714 mm - 730 mm
872 mm 874 mm - 890 mm
1022 mm 1024 mm - 1040 mm
1218 mm 1220 mm - 1236 mm
1395 mm 1397 mm - 1413 mm
1770 mm 1772 mm - 1788 mm

Fig. 6

Aanwijzing

Zorg er voor de montage van de kastdeur voor dat het toegestane gewicht van de kastdeur Niet worden overschreden.
- Beschadigingen van de scharnieren en de waaruit voortkomende slechtere functie können anders nicht uitgesloten worden.

Model Maximumgewicht	van de kastdeur
KD8102ADUU, KD8102BDUU 13 kg
KD8088ADUU 16 kg
KD8140ADUU, KD8140BDUU 18 kg
KD8122BFUU, KD8122AFUU 19 kg
KD8140CDUU, KD8072CUU, KD8140AFUU	20 kg
KD8178AFUU, KD8178CDUU 23 kg

4.1 Apparaat installeren

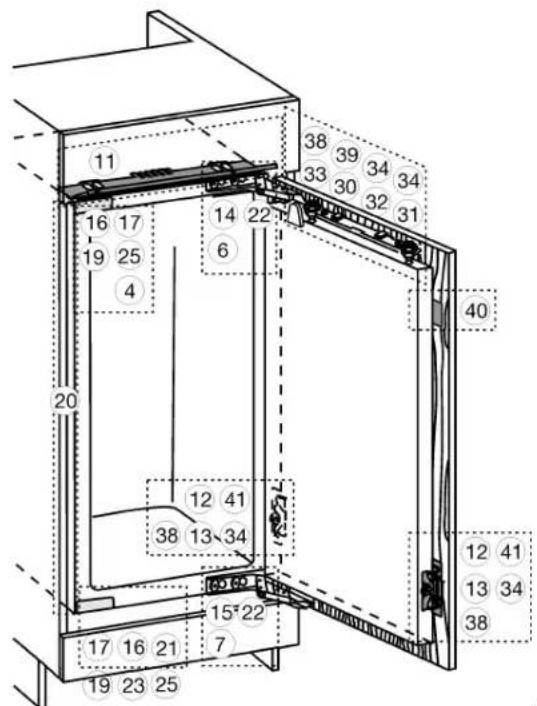

Fig. 7

Verwijder de aansluitkabel van de zichijde van het apparaat. Neem hierbij de kabelhouser weg, odomat er anders trillingsgeluiden optreden!
Leg de aansluitkabel met behulp van een touw zodanig dat het apparatusaat na de inbouw eenvoudig aangesloten kan worden.

Het apparatusaat voor 3/4 in de nis schuiven. Afdekkingen Fig.7(4,6,7) afnemen.
Opvulstrook Fig. 9 (11) in het midden op het apparaat monteren: in de opname schuiven en in de sleutelgaten inhaken.
Alle bevestigingshoeken Fig.10 (12) met zeskantbout Fig.10 (13) in de voorgeboorde gaten van de deur an het apparaat draaien.

Bij 16 mm/DDkke meubelwanden:
Afstandhouser Fig. 11 (14) en afstandhouser Fig. 7 (15) op de scharnieren klikken.

Fig. 9

Fig. 10
Fig. 11

Afdekking Fig. 12 (16) boven en afdekking Fig. 12 (17) beneden op de bevestigingshoeken steken.
De bevestigingshoeken Fig. 12 (17) boven met schroeven Fig. 12 (19) en beneden met schroeven Fig. 7 (19) zodanig vastzetten dat de hoek nog iets maar links en rechts bewogen kan worden.
Beschermfolie van de afdekrail Fig.13 (20) trekken.
Afdekrail Fig. 13 (20) aan de kant van de handgreep en sluiend met de voorkant aan de neus van de afdekking Fig. 12 (16) plaatsen en aan de zichwand van het apparaat opplakken.
Afdekrail Fig. 13 (20) indien nodig van onderen inkorten: De afdekrail Fig. 13 (20) moet 3mm boven de bovenrand van de onderste bevestigingshoek Fig.7(17)eindigen.

Fig. 12
Fig. 13

Apparaat inschuiven en uitlijnen:

Apparaat inschuiven tot de afdekkingen Fig. 12 (16) de
meubelzijwand raken Fig. 12. Bij 16 mm dikke meubelwanden:
De afstandholders meubelzijwand latent raken.

Fig. 15

Bij 19 mm ditke meubelwanden:

De voorkanten van de scharnieren sluitend met de meubelzijwand uitlijnen.

Bij meubelen (16 mm en 19 mm) met deuraanslagonderdelen (noppen, afdichtstroken enz.):
Houd rekening met de opbouwafmeting (diepte van de deur aanlsagonderdelen): Scharieren en afdekkingen Fig. 12 (16) met de opbouwafmeting UIT lately steken.

alle apparaten:

Apparaat via de stelpootjes met de bijgesloten gaffelsleutel Fig. 7 (21)recht uitlijnen.
Het apparaat is nu qua diepte jeist gespositioneer. De afstand van de voorrand van de meubelzijwand t.o.v. van het apparaat op zich bedraagt rond 42 mm. (Houd rekening met deuraanslagonderdelen als noppen en affdicht-stroken.)

Aanwijzing

Functiestoring door verkeerde montage!
Wanner de afstandsmaat Niet wordt aangehouden, sluit de deur evt. Niet jeist. Dit kan ijsvorming, condenswatervorming en functiestoringenveroorzaken.
Afstandmaat rondon van 42~mm in ieder geval aanhonden. (Houd rekening met deuraanslagonderdelen als noppen en afdichtstrozen.)

Schroef het apparaat in de his vast:

Draai Lange spaanderplaatschroeven Fig.16 (22) van boven en van onderen door de scharniers-trippen.

Fig. 16

Aan de kant van de handgreep boven:

Schroeven Fig. 17 (19) jets losdraien.
Bovenste bevestigingshoek Fig.17 (17) met spaanderplaatschroef Fig.17 (25) 4x19 aan de meubelwand vastdraaien.
Het uistekende uiteinde van de afdekking Fig.17(16) afbreken.
Schroeven Fig. 17 (19) aandraaien.
Afdekking Fig. 17(16)plaatsen.

Aan de kant van de handgreep beneden:

Schroeven Fig. 18 (19) iets losdraaien.
Onderste bevestigingshoek Fig.18 (17) met spaanderplaatschoef Fig.182504x19 aan de meubelwand vastdraaien.
Het uitstekende uiteinde van de afdekking Fig.18 (16) afbreken.Dit is Nieteernodig.
Schroeven Fig. 18 (19) aandraaien.
Afdekking Fig. 18 (23) op de onderste bevestigingshoek Fig. 18 (17) plaatsen.
Deur van het apparaat sluiten.

Fig. 17

Fig. 18

4.2 Kastdeur monteren

Controller de Voorinstelling van 8 mm (afstandussen de deur van het apparatus en de onderkant van de strip).

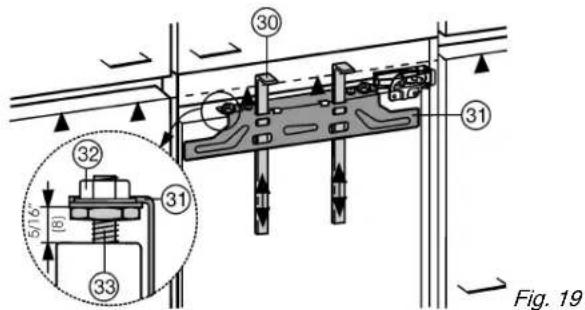

Montagehulpstukken Fig. 19 (30) op kastdeurhoogte omhoog schuiven. Onderste aanslagkant van het montagehulpstuk = onderkant van de aan te brengen kastdeur.
Bevestigingsdwarsstrip Fig. 19 (31) via de contramoeren Fig. 19 (32) losdraien.

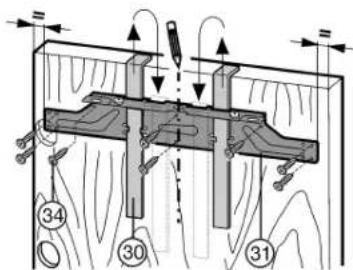

Bevestigingsdwarstrip Fig.20 (31) met de montagehulpstukken Fig.20 (30) aan de binnenkant van de kastdeur hangen.
Bevestigingsdwarstrip Fig.20 (31) centrisch uitlijnen: korte middenlijn op de kastdeur aangeven enkaar overheen pijlpunt van de dwarsstrip aanbrengen.

Fig. 20

Afstanden tot de buitenkant�n links en rechts even groot.

Bij spanplaatdeuren:

Bevestigingsdwarsstrip Fig. 20 (31) met ten minste 6 schroeven Fig. 20 (34) vastdraien.

Bij cassetteuren:

Bevestigingsdwarssstrip Fig. 20 (31) met 4 schroeven Fig. 20 (34) aan de rand vastdraaien.
Trek de montagehulpstukken Fig. 20 (30) maar boven eruit en schuif ze gedraaid in de ernaat gelegen opnameopeningen.

Fig. 21

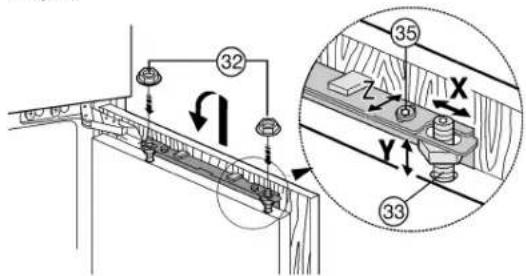

De kastdeur op de stelbouten Fig. 21 (33) inhangen en contramoeren Fig. 21 (32) losjes op de afstelboute n draaien.
Sluit de deur.
Controller de afstand van de deur t.o.v. de aangrenzende kastdeurtjes.
Kastdeur opzij uittlijnen: Kastdeur in X richting verschuiven.
Kastdeur qua hoogte Y en qua zijwaartse helling uittijnen: StelbouteN Fig.21 (33)met een schroevendraier afstellen.
De kastdeur ligt op een lijn met de aangrenzende kastdeur-tjes.
Contramoeren Fig. 21 (32) vastdraaien.

Let erop dat de beiden metalen kanten uitgelijnd因其n, symbol //:

Bevestigingsgaten in de kastdeur voorboren (evtl. met een graveerstift voorsteken).

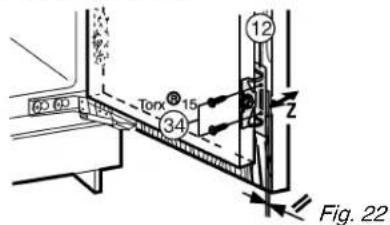

Deur van het apparaat met schroeven Fig. 22 (34) door de bevestigingshoek Fig. 22 (12) op de kastdeur vast-schroeven.

Fig. 23

Kastdeur qua diepte Z uutiljen: boven schroeven Fig. 23 (35) onder zeskantbouten Fig. 23 (13)losdraaien, daarna deur verschuiven.
Laat de noppen en aflichtstroken Niet aanslaan - ze zijn belangrijk voor de functie!
Stel tussen het kastdeurtje en de ombouwkast een luchtspleet van ca. 2 mm in.

Bij grote of gedeelde kastdeuren:

Een 2e paar bevestigingshoeken Fig.10(12)monteren.
Daarvoorde voorgeboorde gaten bij de deurgreep gebruiken.

Fig. 24

Juiste montage van de deur controeren en evt. bijstellen.
Draai alle schroeven vast.

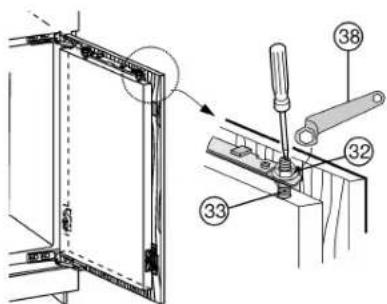

Contramoeren Fig. 24 (32) met de ringssseutel Fig. 24 (38) vastdraaien, waar bij stelboutein Fig. 24 (33) met een schroe-vendraaier tegenhonden.

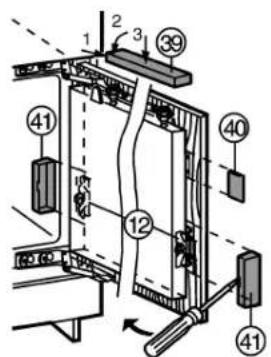

Bovenste afdekking Fig.25 (39)plaatsen en vastklikken.
Afdekkingen Fig. 25 (40) aan de zijkant plaatsen, tot aan de aanslag schuiven, dan de afdekking vastdrukken tot die hoorbaar vastklikt.
Afdekkingen Fig. 25 (41) opzij erop schuiven, dan met een schroevendraier maar voren trekken, zodat ze goed vastklikken.

Fig. 25

Afdekkingen Fig. 7(4,6,7)plaatsen en vastklikken. Bij apparaten tot 1220~mm inbouwnishoogte kan een eindaanslagvering worden ingesteld:

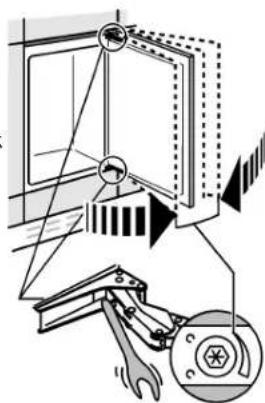

De vering van de eindaanslag van de deur kan indien nodig met de bijgesloten inbussleutel 5 worden afgesteld:

sterkere veerkracht: in de rich- ting van de wijzers van de klok draaien.
zwakke veerkracht (leveringsstoestand): gegen de richting van de wijzers van de klok draaien.

Controleer de volgende punten om na te gaan of het apparaat jeust is gemonteerd. Anders können er ijsvorming, condenswatervorming en functiestoringen optreden:

Deour moet goed sluiten
De kastdeur mag de ombouwkast Niet raken
De affdichting aan de bovenste hoek aan de kant van de handgreep要去 stevig aanliggen. Controller dit door het vertrek de verdonkenen, een zaklamp in het apparaat te leggen en de deur te sluiten. Wanner erlicht uit schijnt,要去 de montage gecontroleerd worden.

5 Apparaat aansluiten

LET OP

Gevaar voor beschadiging van de elektronische componenten!
- Gebruik geen omvormer (omzetten van gelijkstroom maar wisselstroom) of spaarstekker.

WAARSCHUWING

Brand- en oververhittingsgevaar!
- Gebruik geen verlengsnoer of verdeldoes.

Stroomsoort (wisselstroom) en spanning op deplaats van bestemming要去en met de informaties op het typeplaatje (zie Het apparaat in vogelvlucht) overeenstemmen. Het apparaat alleen aansluiten op een volgens de voorschriften geinstalleerd stopcontact. Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder beveiligd+zijn.

Het moet makkelijk toegankelijk zijn, zodat het apparaat in urgentiegevallen snel van de stroomvoorzie-ning gezcheiden kan worden. Het stopcontact mag zich Niet darüber het apparaat bevinden.

Elektrische aansluiting controlen.
Steek de stekker in het stopcontact.
