BEDIENUNGSANLEITUNG KD8072C Atag

Kuhl- und Gefriergeräte, integrierbar, Festtür

1 Allgemeine Sicherheitshinweise. 8
2 Gerat aufstellen

3 Turanschlag wechseln. 8

3.1 Tur ausbauen 9
3.2Gefrierfachtur wechseln 9
3.3 Lagerteile umsetzen 9
3.4 Tur wieder einbauen 9

4 Einbau.

4.1 Gerat montieren 11
4.2 Mobeltur montieren 12

5 Gerat anschlieben 13

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle.itte haben Sie deshalb Verständnis darauf, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten,müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lessen Sieitte die Hinweise in dieser Anweisung aufmerksam durch.

Die Anleitung ist für mehrere Modèle gültig, Abweichungen sind möglich. Abschnittte, die nur auf bestimmte Geräte zuteffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem gefenn-zechnet, Handlungsergebnisse mit einem

1 Allgemeine Sicherheitshinweise

!	GEFAHR ken	zneichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
!	WARNUNG kennzeichnet	kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben können, wenn sie nicht vermieden wird.
!	VORSICHT	kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben können, wenn sie nicht vermieden wird.
	ACHTUNG kennzeichnet	kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben können, wenn sie nicht vermieden wird.
	Hinweis	kennzeichnet nützliche Hinweise und Tipps.

Es ist wichtig, dass die Richtlinien und Anweisungen dieser Anleitung befolggt werden, damit das Gerät richtig installiert wird und arbeitet. Lesen und verstehen Sie alle Informationen in dieser Anleitung bevor das Gerät installiert wird.

2 Gerät aufstellen

Bei Schaden am Gerat umgehend - vor dem Anschlieben - beim Lieferanten ruckfragen.

Der Boden am Standort muss waagerecht und eben sein.

Gerät nicht im Bereich direkter Sonnenbestrahlung, darüber Herd, Heizung und dergleichen aufstellen.

Das Gerät nicht ohne Hilfe aufstellen.

Der Aufstellungsraum Its Gerates muss laut der Norm EN 378 pro 8g Kältemittel R 600a ein Volumen von 1m^3 aufweisen. Ist der Aufstellraum zu Klein, kann im Falle einer Leckage des Kältekreislaufes ein entzündliches Gas-Luft-Gemisch entstehen. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

Das Gerat nur in standfeste Mobel einbauen.

Die Luftrungsquerschnittte unbedingt einhalten:

Die Tiefe des Entlüftungsschachs an der Möbelrückwand muss min. 38 mm betragen.
Fur die Be- und Entluftungsquerschnitte im Mobelsockel und Mobelumbau oben sind min. 200~cm^2 erforderlich.
Grundsätzlich gilt: je größter der Luftungsquerschnitt, um so energiesparender arbeitet das Gerät.

!WARNING

Brandgefahr durch Feuchtigkeit!

Wenn stromfuhrende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommt.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

WARNING

Brandgefahr durch Kaltemittel!

Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entszüden.

Die Rohrleitung des Kältekreislaufs nicht beschädigten.

WARNING

Brand- und Beschädigungsgefahr!

Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!

Das Anschlusskabel von der Geräterückseite abnehmer. Dabei den Kabelhalter entfern, sonst entstehen Vibrationsgeräusche!

nach dem Einbau:

Schutzfolien von den Zierleisten abziehen.
Schutzfolien von den Zierleisten und Schubfachfronten abziehen.
Alle Transportsicherungsteile entfern.
Rote Transportsicherung abschrauben. Freigewordenes Befestigungsloch mit Stopfen (60) verschiedene.

Verpackung entsorgen.

Hinweis

Gerat reinigen.

Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden.
Immer auf gute Be- und Entlüftung am Aufstellort achen.

3 Turanschlag wechseln

Stellen Sie sicher, dass folgenden Werkzeug bereitliegt:

Akku-Schrauber Torx 15

Akku-Schrauber Torx@20
Akku-Schrauber Torx® 25

Das Gerät zu 2/3 in die Nische einschieben.

Netzstecker ziehen.

Turffn.

3.1 Tjur ausbauen

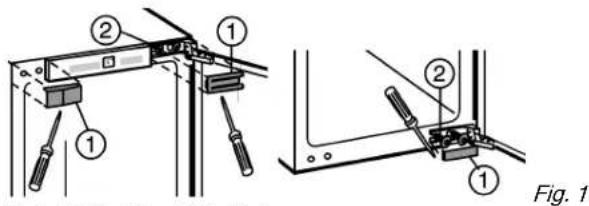

Abdeckteile Fig. 1 (1) abheben.
Befestigungsschrauben Fig. 1 (2) nur losen.
Tur abnehmer: nach außen schiben, aushängen und beiseite stellen.

3.2 Gefrierfachtür wechseln*

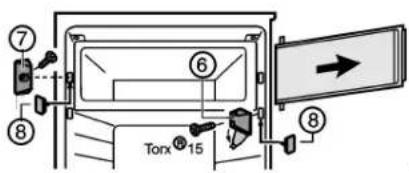

Fig. 2

Abdeckung am Lagerbock Fig. 2 (6) wegklappen.
Lagerbock Fig. 2 (6)mit der Fachtür abschrauben.
Verschlussstuck Fig. 2 (7)abschrauben.
Die freigewordenen LÖcher mit beiliegenden Stopfen Fig. 2 (8)verschreiben.

Verschlussstuck Fig. 3 (7) montieren.
Fachtür oben einsetzen.
Lagerbock Fig. 3 (6) montieren und Abdeckung zuklappen.

3.3 Lagerteile upsetzen

VORSICHT

Verletzungsgefahr, wenn Scharniere zusammenklappen!
Scharniere geöffnet 参数

Befestigungsschrauben Fig.12)aben und unten auf die Gegenseite umsetzen.

Schrauben sind selbstschneidend. Akku-Schrauber verwenden:

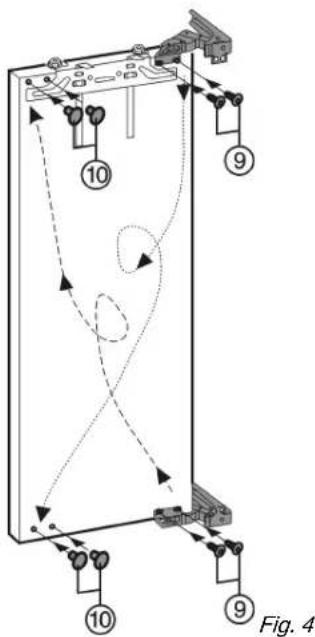

Scharniere von der Tur abschrauben Fig.49) umsetzen und fest (mit 4Nm) anschrauben.
Freigewordene Befestigungslöcher mit Stopfen Fig. 4 (10)verschreiben.

3.4 Tur wieder einbauen

Geratetur in die vormontierten Befestigungsschrauben Fig.12)einhagen.
Befestigungsschrauben Fig. 1 (2) fest (mit 4 Nm) anziehen.
Abdeckteile Fig. 1 (1) wieder montieren.

WARNING

Verletzungsgefahr durch herausfallende Turl!
Sind die Befestigungsteile nicht fest genug angeschraubt, kann die Turl herausfallen. Dies kann zu schweren Verletzungen führen. Außendem schließt die Turl evtl. nicht, so dass das Gerat nicht richtig kuhlrt.

Die Scharniere fest (mit 4 Nm) anschrauben.
Alle Schrauben kontrollieren und ggf. nachziehen.

4 Einbau

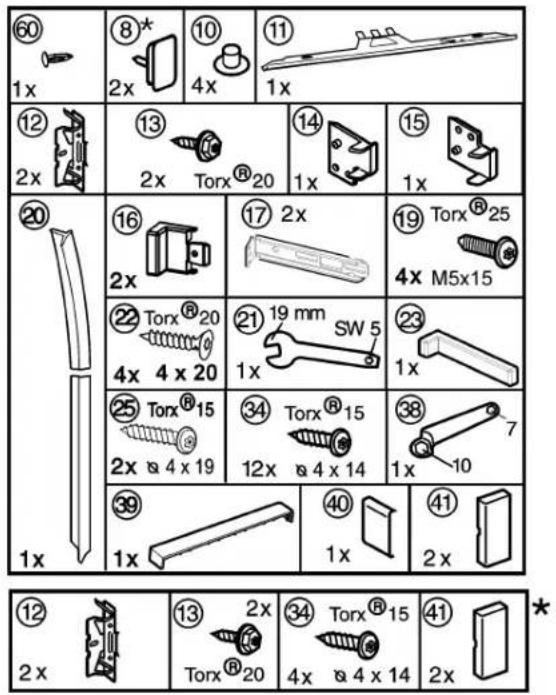

Alle Befestigungsteile liegen dem Gerat bei.

Stellen Sie sicher, dass folgenden Werkzeug bereitliegt:

Akku-Schrauber Torx 15,20,25
Sechskantschlüssel 13
Schaubendreher

Zwischenboden und Seitenwand des Mobelschranks mussen rechtwinklig zueinander stehen. Mobelschrank mit Wasserwaage und Winkel ausrichten. Wenn erforderlich durch Unterlegen ausgleichen.

Das Gerät kann auch in einen normalen Kuchenschrank eingebaut werden. In dieser Fall die Beschläge der Möbeltür und der Nische abmontieren. Sie werden nicht mehr benöttigt, da die Möbeltür auf die Gerätetür montiert wird.

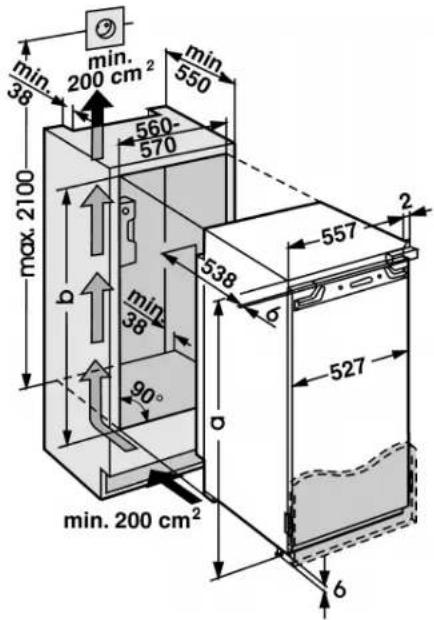

Die EinbaumaBe überprüfen:

a	b
712 mm 714 mm - 730 mm
872 mm 874 mm - 890 mm
1022 mm 1024 mm - 1040 mm
1218 mm 1220 mm - 1236 mm
1395 mm 1397 mm - 1413 mm
1770 mm 1772 mm - 1788 mm

Fig. 6

Hinweis

Vor Montage der Mobeltür sicherstellen, dass das zulässige Gewicht der Mobeltüre nicht übersritten wird.
Beschädigungen der Scharniere und der darauf entstehenden Funktionsbeeinträchtigungen können sonst nicht ausgeschlossen werden.

Modell Maximales Gewicht	der Möbeltür
KD8102ADUU, KD8102BDUU 13 kg
KD8088ADUU 16 kg
KD8140ADUU, KD8140BDUU 18 kg
KD8122BFUU, KD8122AFUU 19 kg
KD8140CDUU, KD8072CUU, KD8140AFUU	20 kg
KD8178AFUU, KD8178CDUU 23 kg

4.1 Gerämtontieren

Fig. 7

Das Anschlusskabel von der Geräterückseite abnehmer. Dabei den Kabelhalter entfern, sonst entstehen Vibrationsgeräuschel!
Anschlusskabel mit Hilfe einer Schnur so verlegen, dass das Gerät nach dem Einbau leicht angeschlossen werden kann.

Das Gerat zu 3/4 in die Nische einschieben.
Abdeckungen Fig. 7 (4,6,7) abnehmen.

Ausgleichsbende Fig.9 (11) mittig auf das Gerat montieren: in Stegaufnahme einschieben und in Schlüssellicherinhaken.
Alle Befestigungswinkel Fig. 10 (12) mit Sechs-kantschraube Fig. 10 (13) auf die vorgebohrten LÖcher der Gerätür schrauben.

Bei 16 mm dicken Möbelwänden:

Distanzeil Fig. 11 (14) und Distanzeil Fig. 7 (15) auf die Scharniere aufklipsen.

Fig. 8

Fig. 9

Fig. 10
Fig. 11

Abdeckungen Fig. 12 (16)
oben und unter auf die Befestigungswinkel
Fig. 12 (17) aufstecken.
Die Befestigungswinkel Fig. 12 (17) offen mit Schrauben Fig. 12 (19) und unten mit Schrauben Fig. 7 (19) befestigen, so dass sich der Winkel noch etwas nach links und rechts bewegen lasst.

Fig. 12

Schutzfolie von der Abdeckleiste Fig.13 (20)abziehen.
Abdeckleiste Fig. 13 (20) griffseitig und frontbündig an der Nase der Abdeckung Fig. 12 (16) ansetzen und an die Geräte-seitenwand ankleben.
Abdeckleiste Fig. 13 (20) bei Bedarf unter kürzen: Die Abdeckleiste Fig. 13 (20) muss 3 mm über der Oberkante des unteren Befestigungswinkels Fig. 7 (17)enden.

Fig. 13

Gerä einschieben und ausrichten:

Das Gerat einschieben, bis die Abdeckungen Fig. 12 (16) an der Mobseitenwand anschlagen Fig. 12. Bei 16 mm dicken Möbelwänden:
Die Distanzteile an der Mobeseitenwand anschlagen halten.

Fig. 14

Bei 19 mm dicken Möbelwänden:

Die Vorderkanten der Scharniere bündig mit der Möbel-seitenwand ausrichten.

Fig. 15

Bei Möbeln (16 mm und 19 mm) mit Turanschlagsteilen (Noppen, Dichtungslippen usw.):

Aufbaumaβ (Tiefe der Turanschlagsteile) berücksichtigten: Scharniere und Abdeckungen Fig. 12 (16) um das Aufbaumaβ vorstehen halten.

alle Geräte:

Gerat über die Stellfübe mit beiliegendem Gabelschlussel Fig. 7 (21)gerade stehend ausrichten.
Das Gerat ist nun in der Tiefe richtig positioniert. Der Abstand von Vorderkante Möbelseitenwand zu Gerätekorpus beträgt umlaufend 42 mm. (Türanschlagsteile, wie Noppen und Dichtungslippen berücksichtigten.)

Hinweis

Funktionstörung durch falsche Montage!
Wenn das Abstandmaß nicht eingehalten wird, schließt die Türe vtl. nicht. Dies kann zu Vereisung, Kondenswasserbildung und Funktionstörungen führen.
Umlaufendes Abstandsmaß von 42 mm unbedingt einhalten. (Turanschlagsteile, wie Noppen und Dichtungslippen berücksichtigten.)

Gerat in der Nische festschrauben:

Mit langen Spanplattenschrauben Fig.16 (22) ober und unter durch die Scharnierlaschen schrauben.

Fig. 16

Griffseitig oben:

Schrauben Fig. 17 (19)
etwas lockern.
Oberen Befestigungswinkel Fig.17 (17) mit Spanplattenschraube Fig.1725 4x19 an der Mobelwand festschrauben.
Das überstehende Ende der Abdeckung Fig.17(16) abbrechen.
▶ Schrauben Fig. 17 (19) festziehen.
Abdeckung Fig. 17(16) aufsetzen.

Griffseitig unten:

Schrauben Fig. 18 (19)
etwas lockern.
Unteren Befestigungswinkel Fig.18 (17) mit Spanplattenschraube Fig.182504x19 an der Mobelwand festschrauben.
Das überstehende Ende der Abdeckung Fig.18 (16) abbrechen. Es wird nicht mehr benötigt.
Schrauben Fig. 18 (19) festziehen.
Abdeckung Fig. 18 (23) auf den unteren Befestigungswinkel Fig. 18 (17) aufsetzen.
Gerateturschlieben.

Fig. 17

Fig. 18

4.2 Möbeltür montieren

Voreinstellung von 8 mm prüfen. (Abstand zwischen Gerä- tetür und Traversenunterkante)

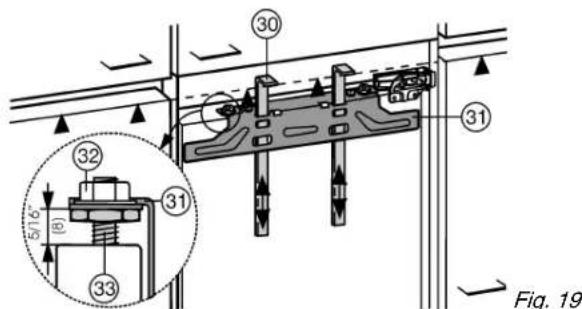

Montagehilfen Fig. 19 (30) auf Mobelturhöhe hochschieben. Untere Anschlagskante der Montagehilfe = Oberkante der zu montierenden Mobeltur.
Befestigungstraverse Fig. 19 (31) über die Kontermuttern Fig. 19 (32) abschrauben.

Befestigungstrave Fig.20 (31) mit den Montagehilfen Fig.20 (30) auf die Innenseite der Mobeltur hangen.
Befestigungstrave Fig.20 (31)mittig austrichten: kurze Mittellinie auf Mobeltur anzeichnen und Pfeilspitze der Traverse daruberbringen.
Abstände zur Aufenkante sind links und rechts gleich groß. Bei Spanplattenturen:
Befestigungstraverse Fig. 20 (31) mit mindestens Schrauben Fig. 20 (34) festschrauben. Bei Kassettenturen:
Befestigungstraverse Fig. 20 (31) mit 4 Schrauben Fig. 20 (34) am Rand festschrauben.
Montagehilfen Fig. 20 (30) nach oben herausziehen und in die danebenliegenden Ausnahmeöffnungen gedreht einschieben.

Fig. 21

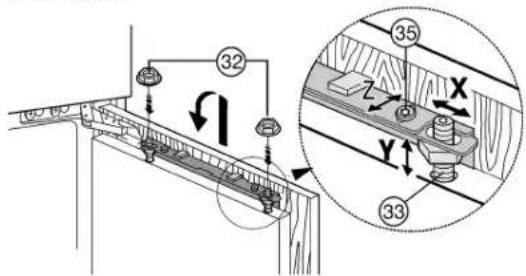

Möbeltür auf die Justagebolzen Fig. 21 (33) einhängen und Kontermuttern Fig. 21 (32) locker auf die Justagebolzenschrauben.
Turschlieben.
Türabstand zu den umliegenden Möbeltären überprüfen.
Möbeltür seitlich ausrichten: Möbeltür in X Richtung verzschieren.
Möbeltür in der Höhe Y und in der seitlichen Neigung ausrichten: Justagebolzen Fig. 21 (33) mit einen Schraubendreher einstellen.
Die Mobeltur ist bündig und fluchtend zu den umliegenden Möbelfronten.
Kontermuttern Fig. 21 (32) anziehen.

Auf Bündigkeit der beiden Metallkanten achten, Symbol //:

Befestigungslöcher in der Möbeltür vorbohren (evtl. mit einem Stichel vorstehen).
Gerätetür mit Schrauben Fig. 22 (34) durch die Befestigungswinkel Fig. 22 (12) auf der Möbeltür verschrauben.

Fig. 23

Mobeltur in der Tiefe Z ausrichten: oben Schrauben Fig.23 (35), unten Sechskantschrauben Fig.23 (13) losen, dann Tur-verschieben.
Noppen und Dichtungslippen nicht anschlagen lessen - Funktionswichtig!
Zwischen Mobeltur und Mobelkorpus einen Luftspalt von 2 mm einstellen.

Bei groBen oder geteilen Mobelturen:

ein 2. Paar Befestigungswinkel Fig. 10 (12) montieren.
Dazu im Griffbereich die vorgebohrten Locher der Gerätetur verwenden.

Fig. 24

Sitz der Tur überprüfen und evtl. nachjustieren.
Alle Schrauben festziehen.

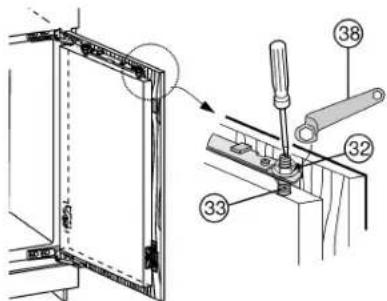

Kontermuttern Fig. 24 (32) mit dem Ringschlüssel Fig. 24 (38) festziehen, damit Justagebolzen Fig. 24 (33) mit einem Schraubendreher gegenüber.

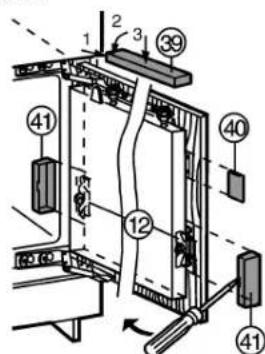

Obere Abdeckung Fig.25 (39) aufsetzen und auffrasten.
Seitliche Abdeckung Fig.25 (40) aufsetzen, bis zum Anschlag aufschieben und dann aufdrücken, bis sie hörbar einrasten.
Abdeckungen Fig. 25 (41) seitlich aufschieben, dann mit einem Schraubendreher nach vornziehen, so dass sie gut einrasten.

Fig. 25

Abdeckungen Fig. 7(4,6,7) aufsetzen und aufrasten. Bei Geräten bis zu 1220 mm Einbaunischenhöhe kann eine Endanschlagsfederung eingestellt werden:

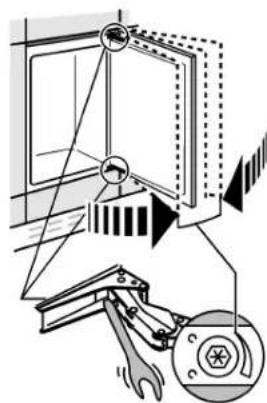

Die Endanschlagsfederung der Turkann bei Bedarf mit dem beilie-genden Inbusschluss 5 eingestellt werden:

starkere Federkraft: drehen im Uhrzeigersinn.
gingere Federkraft (Auslieferungszustand): drehen entgegen dem Uhrzeigersinn.

Die folgenden Punkte überprüfen, um sicherzustellen, dass das Gerät richtig eingebaut ist. Anderfalls kann es zu Vereisung, Kondenswasserbildung und Funktionstörungenkommen:

Die Tur muss richtig schlieben
Die Mobeltürdorf nicht am Mobelkorpus anliegen
Die Dichtung an der griffseitigen oberen Ecke muss fest anliegen. Zum Prufen den Raum abdunkeln, eine Taschenlampe oben in das Gerät legen und die Tur schlieben. Wenn das Licht hereaus scheint, die Montage überprüfen.

5 Gerät anschließen

ACHTUNG

Beschädigungsgefahr für die Elektronik!

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel-, Drehstrom) oder Energiesparstecker verwenden.

WARNING

Brand- und Überhitzungsgefahr!

Keine Verlangerungskabel oder Verteilerleisten verwenden.

Stromart (Wechselstrom) und Spannung am Aufstellort mussen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Das Gerat nur über eine vorschfristig installierte Schutzkontakt-Steckdose anschließen. Die Steckdose muss mit 10 A oder higher abgeschichert sein.

Sie muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückteinenbereichs liegen.

Elektrischen Anschluss prufen.
Den Netzstecker einstecken.
