Producttype	Gascondensatieketel met premixbrander
Merk	SIME
Model	Murelle Equipe 140 ErP
Aantal modules	2 x MURELLE HE 70 R ErP
Nominaal thermisch vermogen (80-60°C)	126,8 kW (2 x 63,4 kW)
Nominaal thermisch vermogen (50-30°C)	138,8 kW (2 x 69,4 kW)
Nuttig rendement bij 30% (40-30°C)	108,3 %
Energie-efficiëntieklasse	A
Seizoensgebonden energie-efficiëntie	92 %
Elektrische voeding	230 V - 50 Hz
Max. elektrisch vermogen	374 W
Max. werkdruk	3,5 bar (343 kPa)
Max. bedrijfstemperatuur	85 °C
Waterinhoud (totaal modules)	27,7 L
Gastoevoerdruk (G20/G25)	20/25 mbar
Gastoevoerdruk (G31)	37 mbar
Compatibele gastypen	G20 (methaan), G25 (aardgas), G31 (propaan)
Categorie	II2Er3P / I2E(S)B
Installatietype	B23-53, B23P-53P, C13-33-43-53-83
Beschermingsgraad	IP X4D
Regelopties	Afstandsbediening SIME HOME, thermostaat RVS, mengzones, zonne-energie, MODBUS
Hydraulische compensator	Verplicht (code 8101550) met aansluitset (code 8101534)
Rookgasafvoer	Verzamelaars ø 160, max. drukverlies 6 mm H2O

Veelgestelde vragen - Murelle Equipe 140 ErP SIME

Welke gassen zijn compatibel met de Murelle Equipe 140 ErP-ketel?

De compatibele gassen zijn methaan (G20), aardgas (G25) en propaan (G31). De gastoevoerdrukken zijn respectievelijk 20/25 mbar voor G20/G25 en 37 mbar voor G31.

Hoe installeer ik de hydraulische compensator?

De hydraulische compensator (code 8101550) is verplicht en wordt aan de linkerkant gemonteerd (of rechts na verplaatsing van de flenzen). Gebruik de aansluitset (code 8101534) met pakkingen, moeren en M16-schroeven. Raadpleeg de handleiding voor de gedetailleerde stappen.

Wat is het totale vermogen van de combinatie?

Het nominaal thermisch vermogen (80-60°C) is 126,8 kW (2 x 63,4 kW). Bij lage temperatuur (50-30°C) bedraagt het 138,8 kW.

Hoe voer ik de rookgasafvoer uit?

Gebruik de meegeleverde verzamelaars en verlengstukken (ø 160 en ø 80). Houd rekening met de maximale drukverliezen (6 mm H2O). Stel parameter PAR 9 in volgens de tabel. De maximale uitlaatdruk is 160 Pa.

Wat is de procedure om de installateurparameters te openen?

Houd de installateurtoetsen (symbolen ☐ en ☐) tegelijkertijd 2 seconden ingedrukt. De parameters worden doorlopen met de toetsen [ en ] en gewijzigd met de toetsen [ en ]. De uitgang is automatisch na 60 seconden of door op een bedieningstoets (behalve RESET) te drukken.

Welke accessoires zijn beschikbaar voor zonebeheer?

Er kunnen extra kaarten worden toegevoegd voor mengzones (ZONE MIX code 8092275/76), zonnezone (code 8092277) en MODBUS-communicatie (code 8092278). Een locatiekaart (code 8092236) is nodig voor meng- of zonnezone.

Hoe onderhoud ik de ketel?

Het onderhoud moet worden uitgevoerd door een bevoegde professional. Het omvat het reinigen van de primaire warmtewisselaar, het controleren van de branders, het controleren van de condensafvoer en het testen van de veiligheden. Volg de aanbevelingen in de handleiding.

Wat te doen bij een storing?

Controleer eerst de elektrische en gasvoeding, de waterdruk (tussen 1 en 2 bar) en de condenssifon. Als het probleem aanhoudt, neem contact op met een erkende installateur. Foutcodes worden op het display weergegeven.

Wat is de fabrieksgarantie?

De garantie wordt verleend door SIME onder voorwaarde van correcte installatie. Slijtdelen zijn uitgesloten. Bewaar de factuur en handleiding. Neem voor details contact op met uw leverancier.

Kan ik een kamerthermostaat aansluiten?

Ja, de ketel is ontworpen voor een afstandsbediening (SIME HOME) of een thermostaat (RVS). Parameter PAR 10 moet worden ingesteld. Volg de instructies in de handleiding.

GEBRUIKSAANWIJZING Murelle Equipe 140 ErP SIME

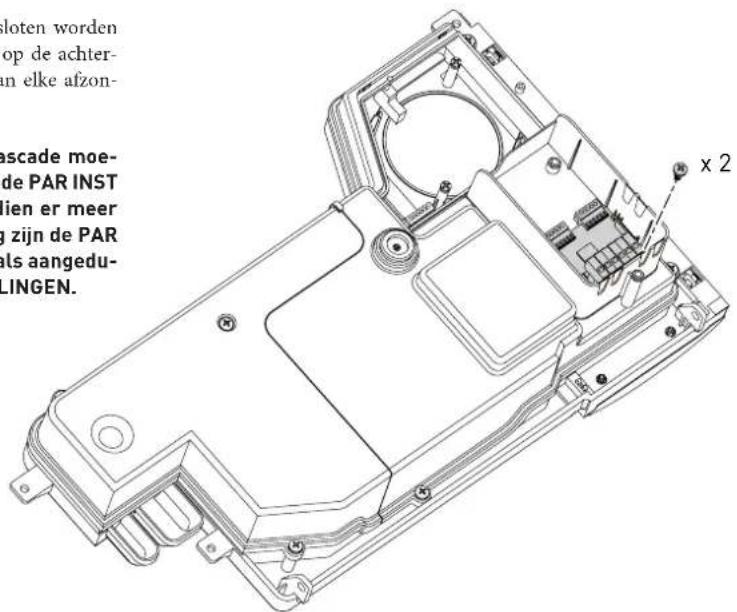

De kaart RS-485 die moet aangesloten worden om de cascade te beheren wordt op de achterzijde van het bedieningspaneel van elke afzonderlijke ketel geplaatst.

LET OP: Voor het beheer in cascade moeten op alle aangesloten ketels de PAR INST geconfigureerd worden en indien er meer dan twee generators aanwezig zijn de PAR OEM van de MASTER ketel, zoals aangeduid in de PARAMETERS INSTELLINGEN.

INSTELLINGEN PARAMETERS AANSLUITING IN CASCADE

Wanneer men een apparaat in sequentie/cascade installeert (modulair systeem met meerdere generators), is het noodzakelijk op alle aangesloten modules de volgende parameters INST in te stellen:

PAR 1 = 61 (bij ketel op gas METHAAN)

63 (bij ketel op gas PROPAAN)

PAR 15 = 0 voor de eerste ketel (MASTER)

1 .... 7 voor de volgende ketels (SLAVE)

(vermijd de SLAVE ketels met hetzelfde nummer te noemen)

Om naar de INST parameters te gaan, druk 2 seconden gelijktijdig op de INSTALLATEUR TOETSEN (☑ en ☐). De parameters kunnen gerold worden via de toetsen (☑ en ☐), en de standaard ingestelde waarde kunnen gewijzigd worden via de toetsen (☑ en ☐). De parameters INST worden automatisch verlaten na verloop van 60 seconden of door op een van de commandotoetsen (2) te drukken, exclusief RESET.

- PARAMETERS OEM (MASTER)

Wanneer het aantal ketels in cascade meer dan twee is, configureer de PAR A1 van de ketel MASTER.

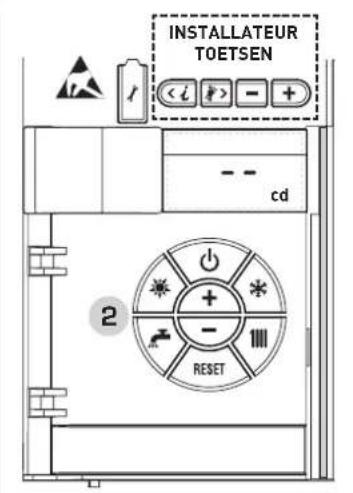

Om naar de OEM parameters te gaan, druk 2 seconden gelijktijdig op de toetsen ( en ). Eens in INST, druk opnieuw 2 seconden gelijktijdig op de toetsen ( en ). De display wordt gevisualiseerd zoals aangeduid op de afbeelding. Voer nu de toegangscode in bestaande uit de reeks INSTALLATEUR TOETSEN:

$$ ^ {\prime \prime} + / - / < / > / < . $$

Stel vervolgens deze parameter in:

PAR A1 = 3 (aantal generators van de cascade)

(2 = standaard ingestelde waarde)

De parameters kunnen gerold worden via de toetsen (☑ en ☐), en de standaard ingestelde waarde kunnen gewijzigd worden via de toetsen (☐ en ☐). De parameters OEM worden automatisch verlaten na 60 seconden of door op een van de commando toetsen (2) te drukken, exclusief RESET.

INHALTSVERZEICHNIS

Informatie die meegedeeld moet worden voor ruimteverwarming en gemengde ketels
:ndkdo	MURELLE EQUIPE 140 ErP
Ketel met rookgascondensor:	Yes
Ketel met lage temperatuur:	Yes
Ketel van het type B11:	No
Warmtekrachtkoppelingstoestel voor ruimteverwarming:	No			Uitgerust met een bijkomend verwamingstoestel:	No
Gemengd verwarmingstoestel:	No
Element	Symbool	Waarde	Unit	Element	Symbool	Waarde	Unit
Nominaal thermisch vermogen	P_u	127	kW	Energie-efficientie ruimteverwarming	ηs	92	%
Voor ketels voor ruimteverwarming en gemengde ketels:bruikbaar thermisch vermogen				Voor ketels voor ruimteverwarming en gemengde ketels:bruikbare efficientie
Bij nominaal thermisch vermogen en bij een hoge-temperatuurregime *	P_L	126,8 kW		Bij nominaal thermisch vermogen en bij een hoge-temperatuurregime (*)	ηl	87,8	%
Bij 30% van het nominal thermisch vermogen en bij een lage temperatuur regime k	P_I	42,2	kW	Bij 30% van het nominal thermisch vermogen en bij een lage temperatuur regime (*)	ηj	97,5	%
Bijkomend elektriciteits verbruik				Andere elementen
Met volle belasting	e_l_m	0,374 kW		Warmteverlies tijdens stand-by	Pstby	0,172	kW
Met gedeeltelijke belasting	e_l_m	0,119 kW		Energieverbruik van de ontstekingsbrander	Pign	0	kW
In stand-by	PSB	0,006 kW		Nox-uitstoot	NOx	24	mg/kWh
Voor gemengde verwarmingstoestellen:
Verklaard capaciteitsprofiel	--			Energie-efficientie waterverwarming	ηvh	--	%
Dagelijks energieverbruik	Qelec	-- kWh		Dagelijks brandstofverbruik	Qfuel	--	kWh
Contactgegevens	Fonderie Sime S.p.A. Via Garbo 27, 37045 Legnago (VR) ITALIA
a. Hoge-temperatuurregime: terugkeertemperatuur van 60°C aan de ingang en een gebruikstemperatuur van 80°C aan de uitgang van het toestel.b. Lage temperatuur: terugkeertemperatuur (aan de ingang van de ketel) voor ketels met rookgascondensor 30°C, voor lage-temperatuurketels 37°C en voor de andere ketels 50°C.(*) De gegevens met betrekking tot het rendement wordt berekent met verbrandingswaarde Hs.
