GEBRUIKSAANWIJZING HCA 62420 B BEKO

Lees eerst deze handleiding!

Bestegewaardeerdeklant,

Hartelijk dank voor het feit dat u de voorkeur geeft aan dit Beko-apparaat. Wij hopen dat u de beste resultaten krijgt van uw apparaat dat werk vervaardigd met hoogwaardige en moderne technologie. Om die reden vragen wij u deze volledige handleiding en alle andere begeleidende documenten zorgvuldig te lezen voor u het apparaat in gebruik neemt en bewaar ze voor een eventuele raadpleging in de toekomst. Als u het product doorgeeft aan iemand anders mag u Niet vergeten ook de handleiding mee te gehen. Volg de instructies en besteed aandacht aan alle informatie en waarschuwingen in de handleiding.

Denk eraan dat alles handledig ook van toepassing kan zijn op andere modellen. Verschillen:tussen modellen worden uitdukkelijk beschreiben in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebruikt in verschillende hoofdstukken van deze handleiding.

Belangrijke informatie en nuttige tips bij het gebruik.

WAARSCHUWING: Waarschuwingen gegen gevaarlijke situatuies met gevaar voor het leven of uw eigendom.

Waarschuwing voor brandgevaar.

Waarschuwing voor elektrische schokken.

Dit apparaat is vervaardigd in milieuvriendelijk moderne fabrieken zonder schade aan de natuur.

1 Belangrijke veiligheids- en omgevingsinstructies

1.1 Algemene informatie

Belangrijke veiligheidsinstrumenties Lees deze instructies zorgvuldig en bewaar ze voor de toekomst. Dithoofdstuk bevat veiligheidsinstrumenties die u helpen zich te beschermen gegen de risico's van brand, elektrische schokken, blootstelling geen lekken van microgolfenergie, personlijke letsels of schade aan eigendommen. Het Niet naleven van deze instructies resulteert in de niediqverklaring van de garantie.

• De producten van Bekoijken conform de geldige veiligheidsnormen; om die reden, in het geval van schade aan het apparaat of het netsnoer, moet het worden gerepareerd of verrangen door de verdeler, het servicecentrum of een specialist en geauthoriseerde service om risico's te voorkomen. Slechte reparatiewerken hunnen gevaar en Oorzaak risico's veroorzaken aan de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk gebruik en gelijkaardige toepassingen zoals:

• Personaelskeuken in winkels, kantoren en andere professionele omgevingen,
  -Boerderijen;

• Door klanten in hotels, motels en andere residentie omgevingen;

• Bed and breakfast omgevingen;

• Gebruik het apparaat uitsluitend voor de beoogde doeleinden zoals beschreiben in deze handleiding.

• De produit kan nicht aansprakelijk worden gehonden voor schade die het resultaat is van incorrecten onredelijk gebruik van het apparaat.
• Dit apparaat mag worden gelebruikt door kinderen van 8aar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentalaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
• Kinderen mogen nicht spelten met het apparaat. De reiniging en het onderhoud door de gebruiker mogen Niet worden uitgevoerd zonder toezicht.
• De minimumafstand:tussen het steunoppervlak voor de kookpotten op de kookplaat en het onderste deel van uw product moet ten minste 65cm bedragen.
• Als de instructies voor de installa

1 Belangrijke veiligheids- en omgevingsinstrumenties

tie van de gaskookplaat een gro-tere afstand preciseren,要去 dit worden gerespecteerd.

• Zorg ervoor dat uw netspanning overeenstemt met de gegevens op het typeplaatje van het apparaat.
• Gebruik het apparaat Niet als het netsnoer of het apparaat zich beschadigd is.
• Voorkom schade aan het netsnoer door het Niet plat te drukken, te buigen of over scherpe randen te schuren. Houd het netsnoer uit de buurt van hare oppervlakken en open vlammen.
• Gebruik het apparaat enkel met een gaard stopcontact.

WAARSCHUWING: Sluit het apparaat Niet aan op het elektrisch net voor de installmentie volledig is voltooid.

• Het apparaat moet zodanig worden gespositioneerd dat de stekker toegankelijk blijft.
• Raak de lampen nicht aan als ze lang hebben gewerkt. De lampen können uw hand verbranden omdat ze zo warm worden.
• Volg de instructies zoals voorop-gesteld door de bevoegde autoriteiten over de verwijdering van

de afvoerlucht (deze waarschuwing is nicht van toepassing zonder schoorsteen).

• Gebruik uw apparaat nadat u een pot, pan, etc... op de kookplaat hebt geplaatst. Zo Niet kan overtollige warmte verrormingen peroorzaken van sommige onderdelen van uw product.
• Schakel de kookplaat uit voor u potten, pannen, etc. verwijdert.
• Laat geen hete olie op de kookplaat staan. Pannen met hete olie kuren in brand schieten.
• Let op uw gordijnen en dekSEL aangezien olie in brand kan schietenijdens de bereiding van etenswaren zoals frietjes.
• Het vetfilter moet ten minste elk meand worden verrangen. Het koolstofffilter moet ten minste elke 3 maanden worden verrangen.
• Het product moet worden gereinigd in overeenstemming met de handleiding. Als de reiniging nicht is uitgevoerd in overeenstemming met de handleiding bestaat er een brandrisico.
• Gebruik geen filtermaterialial dat Niet vuurbestendig is in deplaats van het huidige filter.

1 Belangrijke veiligheids- en omgevingsinstrumenties

• Gebruik uitsluitend originele onderdelen of onderdelen die door de fabrikant worden aanbevolen.
• Gebruik uw product nooit zonder filter. Verwijder de filters nicht wanneer het product ingeschakeld is.
• Als u een vlam opmerkt wanneer u het product inschakelt, moet u het onmiddelijk uitschakelen.
• Als u een vlam opmerkt wanneer u het product inschakelt, moet u de vlam afdekken en nooit blussen met water
• Verwijder de stekker uit het stopcontact na elke reiniging en wanneer u het apparaat Niet gebruikt
• De negatieve druk in de omgeving mag Niet hoger+zijn dan 4Pa (4 x 10 bar) in de afzuigkap in elektrische kookplaten en apparaten die op een ander type energia werkden dan elektriciteit.
• In de omgeving waar het apparaat worden gebruikt, moet de afvoer van de apparaten die werken op brandstofolie of gas, zoals een kamerverwarming, volledig worden afgesloten of ze要去en van het hermetische type+zijn.
  Bij de aansluiting van de schoorsteen要去buizen gebruiken

met een diameter van 120 of 150 mm. De aansluiting van de buizen要去 zo kort möglichlijkঀ en zo weinig möglich elklobogen hebben.

Verstikkingsgevaar! Houd alle verpakkingsmaterialui de buurt van kinderen.

OPGELET: De toegankelijke onderdelen{kunnen warm worden indien gebruikt met kooktoestellen.

• De uitlauf van het product mag Niet zich verbonden met de luchtkanalen die andere rook geleiden.
• De ventilatie in de ruimte kan ontoereikend zijn wanner de afzuigkap van de elektrische kookplaatgelijkijdig worden gebruikt met de apparaten die werken op gas ofandere brandstoffen (dit is mogelijk Niet van toepassing op apparaten die delucht enkel terugvoerenaar de ruimte).
• Voorwerpen die op het product worden geplaatst,+kennen vallen. Plaats geen voorwerpen op het product.
  Maak geen vlammen onder uw product.

WAARSCHUWING: Voor u de afzuigkap installeert, moet u de

1 Belangrijke veiligheids- en omgevingsinstrumenties

beschemendelagen verwijderen.

• Laat de vlammen nooit hoog oplaaien onder de afzuigkap wonneer deze is ingeschakeld
• Frituurpannen要去en voortdurend onder toezicht staan tijdens gebruik: oververhitte olie kan in brand schieten.

1.2 Conformiteit met de WEEE-richtlijn en Verwijdering van afvalproducten:

Dit product is conform met de EU WEEE-richtlijn (2012/19/EU).Dit product draagt een classificatiesymbol voor afgedankte elektrische en elektronische apparatuur (WEEE).

Dit symbol wijst erop dat dit product Niet mag worden weggegooid met anderhuishoudelijk afval aan het

einde van de levensduur. Een gebruikt apparaat要去aar een officieel inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten. Neem contact op met uw lokale autoriteit of detailhandelaar war het product is gekocht om deze collectie-systeme te vinden. Elk gezin speljt een belangrijke rol

in de recuperatie en recycling van oude apparaten. De correcte verwijdering van gebruike apparatuur helpt potentiele negatieve gezogen voor het milieu en de volksgezondheid te voorkomen.

1.3 Conformiteit met de RoHS-richtlijn

Het product dat u hebt gekocht is conform met de Europese RoHS-richtlijn (2011/65/EU). Het bevat geen schadelijk en verboden materiaal zoals gespecificeerd in de Richtlijn.

1.4 Informatie op de verpakking

Het verpakkingsmaterial van het product is gefabricieerd van recyclebaar mateovereenstemming met onceale Milieuwetgeving. U mag rpakkingsmaterialiaal Niet saet het huishoudelijkke of anval weggooien. Breng hete inzamelpunten voor vergsmaterialiaal aangewezene lokale autoriteiten.

2 Algemeen uiterlijk

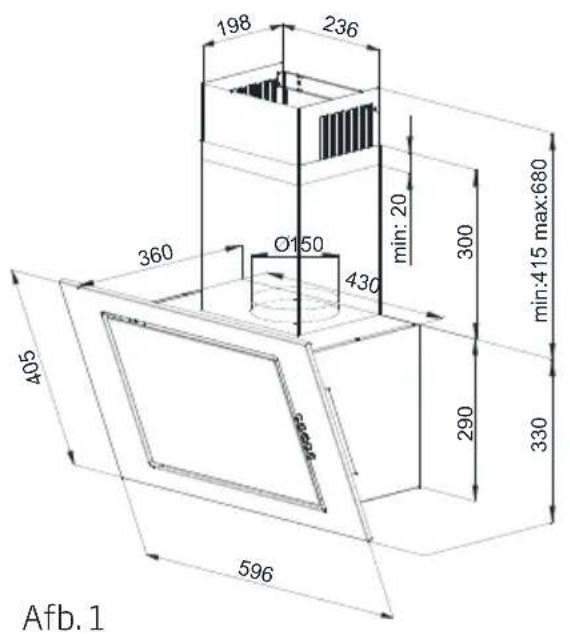

2.1 Overzicht

Afb.2

1. Schoorsteen
2. Glazen deksel
3. Aluminium vetfilter
4. Netsnoer
5. Bedieningsknoppen
6. Verlichting

3 Het gebruik van het apparaat

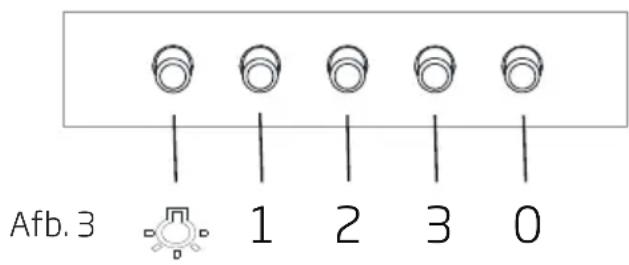

3.1 Het gebruik van de drukknoppen

De kap is uitgerust met een mechanische bediening.

• Druk op "0" om de afzuigkap uit te schakelen.
• Druk op "1" om de afzuigkap in te schakelen aan een minimumsnelheid.
• Druk op "2" om de afzuigkap in te schakelen aan een minimumsnelheid.
• Druk op "3" om de afzuigkap in te schakelen aan een maximumsnelheid.

Hogere snelheden resulteren in een hoger luchtdebiet.
- Druk op de knop om de lichten uit te schakelen. Druk de knop opnieuw in om de verlichting uit te schakelen.

3.2 Energie bespare

• Zorg voor voldoende luchtcirculatie voor een efficiente werkung van de kap met weinig geruis tijdens het koken.
• Stel het ventilatorniveau in volgens de dichtheid van de stoom in de keuken. Gebruik het hogeiveau enkel wonneer dit nodig is. Een lager ventilatorniveau betekent minder energieverbruik.
• Wonneer men zich aan een hoge dichtheid van stoom verwacht, moet u een hoger niveauselecteren voor de ventilator. De afzuigkap要去eil longer worden gebruikt om de rook te verwijderen die al is verspreid in de keuken.
• Schakel de afzuigkap uit wonneer u ze Niet nodig hebt.
• Reinig of venvang het filter volgens de vermelde intervallen. Zo verhoegt u de efficiëntie van de ventilatie en vermijdt u brandrisico's.

3.3 De bediening van de afzuigkap

• De afzuigkap is uitgerust met een motor met

meerdereversnellingen.

• Voor een betere prestatie raden wij aan de lagere versnellingen te gebruiken in normale omstandigheden en hogere versnellingen als de geurtjes of damp intenser worden.
• U kurz de afzuigkap starten door de gewenste versnellingsknop in te drukken (1, 2, 3)
• U kurz de kookzone verlichten door de Lichtknop in te drukken. (m)

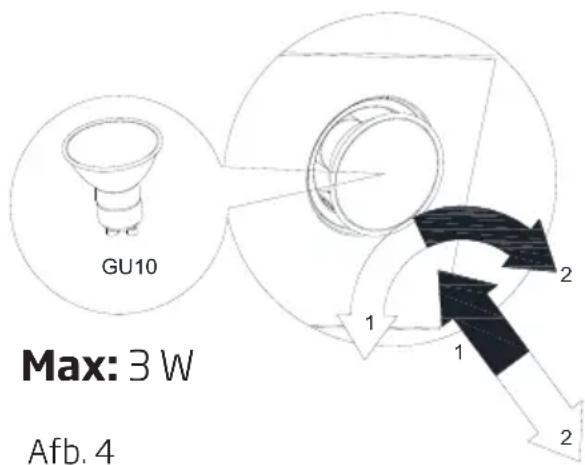

3.4 De lamp verwangen

Symbolboll

Symbool

Installatie van de lamp

Lamp verwijderen

Ontkoppel de afzuigkap van de netvoeding. Dit apparaat is uitgerust met 3 W LED spotlampen.

U moet de stroomtoevoer van de afzuiigkap uitschakelen voor u de lampen verrangt.

Raak de lampen nicht aan als ze warm+zijn.

Zorg ervoor de verrangen lamp nichtrechtstreeks aan te raken met de handen.

U kunt lampen kopen bij geautorieerde service vertegenwoordigers.

4 Reiniging en onderhoud

Voor u het apparaat reinigt en onderhoudt, moet u de stroom uitschakelen of de schakelaar omschakelen of de zekering van de afzuigkap verwijderen.

Reinig uitsluitend met een doek die is vochtig gemaatk in een neutraal reinigingsmiddel. Niet reinigen met gereedschap of instrumenten. Gebruik geen schurende producten. Gebruik geen alcohol.

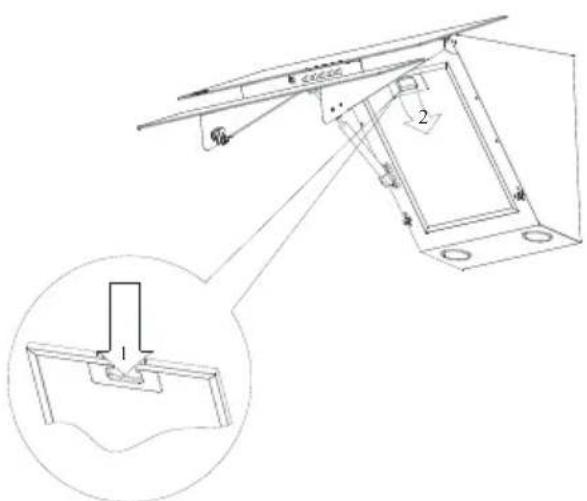

4.1 Reiniging van aluminium Vetfilter

Dit filter legt oliedeeltjes in de lucht vast. Het is aanbevolen uw filter elke maand te reinigen bij gebruik in normale omstandigheden. Verwijder eerst de vetfilters voorafgaand aan dit proces. Was de filters met vloeijaar wasmiddel en spel. ze met water en monteer ze opnieuw nadat ze+zijn gedroogd. Aluminium vetfilters hunken verkleuren wanner ze worden gewassen. Dit is normalaal en u hoeft het filter Niet te verrangen.

Afb.5

U kunt het vetfilter wassen in de vaatwasmachine.

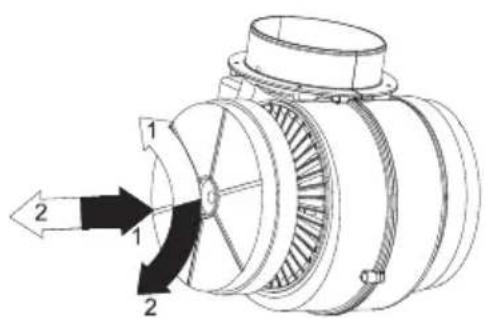

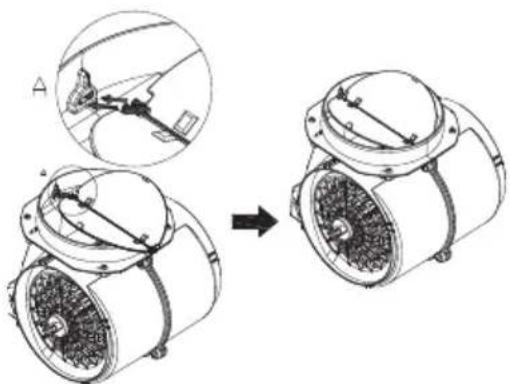

4.2 Het koolstofffilter verrangen (Luchtcirculatiemodus)

De afzuigkap kan worden voorzien van een koolstofffilter. Het koolstofffilter wordt enkel aangebracht als de afzuigkap Niet is verbonden met een ventilatiekoker.

Het isoodzakelijk het koolstofffilter ten minste elke drie maanden te verrangen.

Afb.6

Afb.7

WAARSCHUWING: Het koolstofffilter wordt nooit gewassen.

WAARSCHUWING: Koolstofffilter is beschikbaar bij geautorisere services.

5 Het apparaat stellen

WAARSCHUWING

Lees de veiligheidsinstrumenties voor de installmentie.

WAARSCHUWING

Als de schroeven of bevestigingsmiddelen nicht worden geinstalleerd in overeenstemming met deze instructies kan dit resulteren in elektrische gezaren.

5.1 Installatie toebehoren

4

5

6

7

8

Afb.8

1-Afzuigkap
2 - Schoorsteen
3- Handleiding
4- 4x05x45 schroeven
5-6x08x40pluggen
6-2x03,9x9,5 schroeven
7- 0150/120mm plastic rookkanaal adapter
8-Tegendrukklep

5 Het apparaat stellen

5.2 Installatie van de afzuigkap

Het gebruik van schroeven en bevestigingselementen die nicht zich gespecifieerd in de handleiding kan resulteren in elektrische schokken.

De minimumafstand van de afzuigkap die tussen het oppervlak van het keukengerei boven de kookplaat hangt (gas, elektrisch) en het onderste deel van de afzuigkap (Afb. 3)要去 ten minste 65~cm bedragen voor elektrische kookplaten en ten minste 65~cm voor gaskookplaten. Als de handleiding van de kookplaat een grotere afstand specifieert,要去 deze specificatie worden nageleefd. De installatione van de afzuigkap en de schoorsteen is weergegeven in de afbeeldingen (Afb.4-Afb.9).De afzuigkap is uitgerust met bevestigingspinnen die overeenstemmen met de meest voorkomende onderdelen van muren en plafonds. Tijdens de montage要去 u de algemene regels met betrekking tot luchtafvoer uit de ruimte naleven.

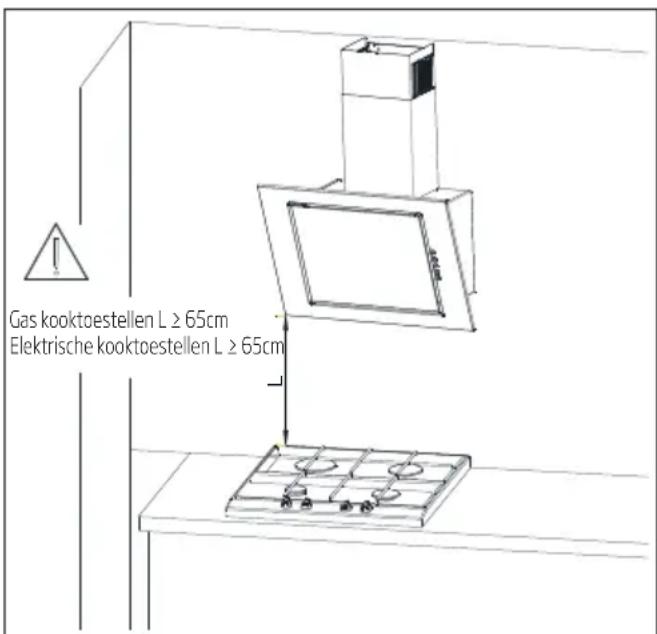

Afb. 9 Aanbevolen afstanden van de kookplaat

Voor de start van de installment:

• Controller of de afmetingen van het gekochtete apparatusat overeenstemmen met de geplande installmentielocatie.
• Demonteer en verwijder (indien möglich) alle meubelen die aanwezig zijn in de installmentielocatie van de afzuigkap om een gemakkelijke toegang te garanderen tot demuren of het plafond waar de kap worden gemonteerd. Als dat nicht möglich is,要去 u de meubelen in de ruimte afterschermen.
• Controller of er een stopcontact aanwezig is in de buurt van de montagezone en controller of de afzuigkap kan worden aangesloten op het ventilatiekanaal om dampen af te voeren.
• Controller of er geen kabels (elektrisch, hydraulisch, etc.) aanwezig় waar boorwerken要去en worden uitgevoerd.
• Houd het volgende gereedschap binnen handbereik: liniaal, potlood, boor / elektrische schroevendraaier, boor 08, schroevendraaier, waterpas.

Montage

1. Definieer de as van de kookplaat en projecteer hem in de muur waar de afzuigkap要去 worden gemonteerd. Markeer alle punten voor de bevestiging van de afzuigkap.Boor de gaten. (Afb.10)

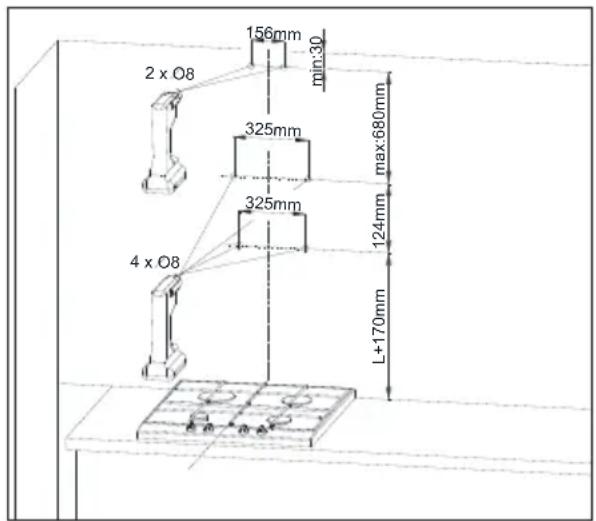

Afb.10 Montage afmetingen

5 Het apparaat stellen

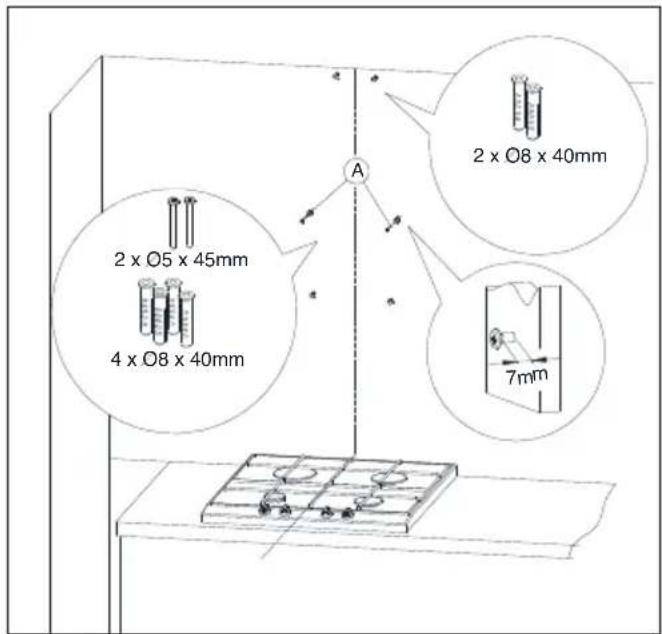

1. Steek de pluggen in de gaten. Schroef ook de schroeven in in de twee gaten die zich gemarkeerd met de letter A (laat 7 mm schroeflengte buiten de plug, Afb.11).

Afb.11 Pluggen montage

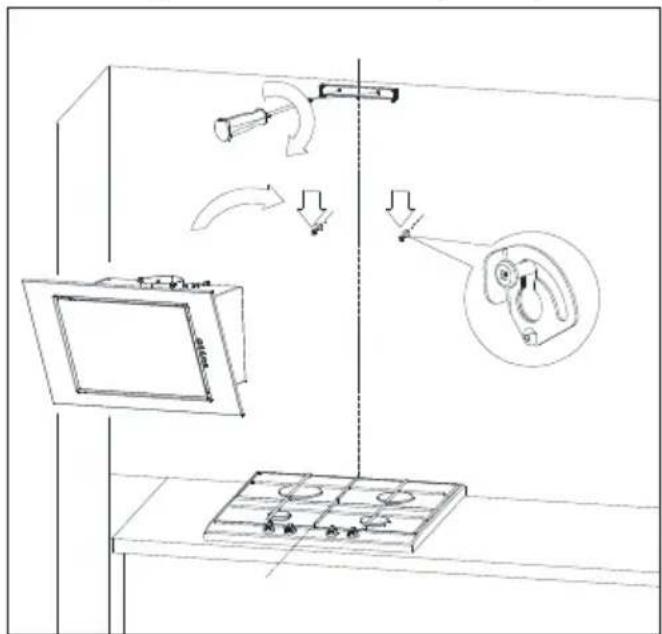

1. Schroef het bevestigingselement van de schoorsteen vast, hang de afzuigkap op tween Niet-aangedraide schroeven (Afb.12).

Afb.12 De afzuigkap hangen

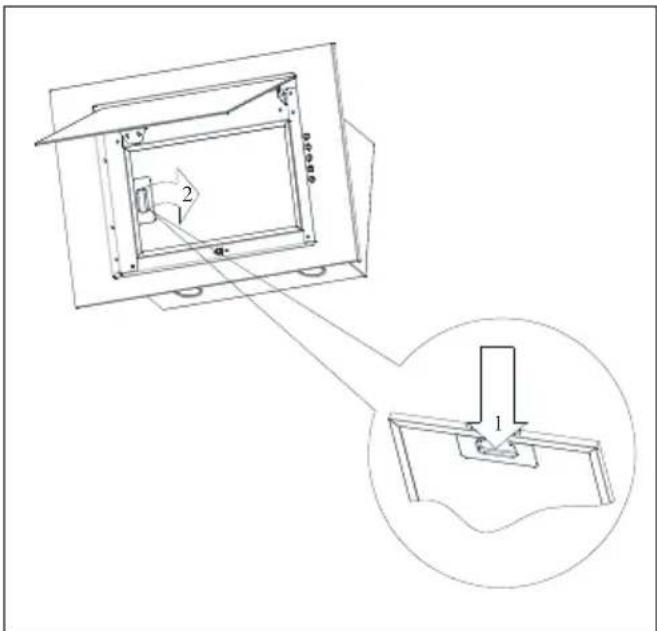

1. Open het deksel van de afzuigkap en verwijder het vetfilter (Afb.13).

Afb.13 Aluminium vetfilter verwijderen

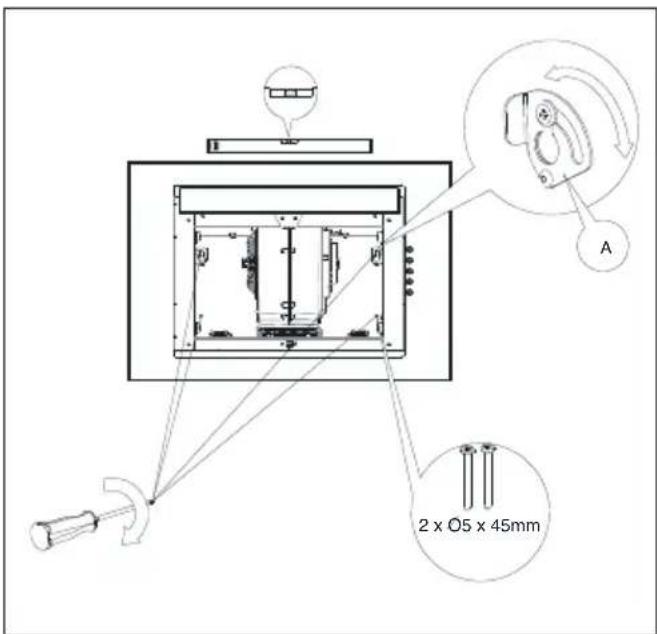

1. Plaats de waterpas op de afzuigkap. Draai het element gemarkeerd met A en pas het niveau van de afzuigkap aan volgens de aanwijzingen van de waterpas. Draai daarna de erder gedeeltek aangedraide schroeven aan en schroef de twee resterende schroeven in (Afb. 14).

Afb.14 Positionering van de kookplaat

5 Het apparaat stellen

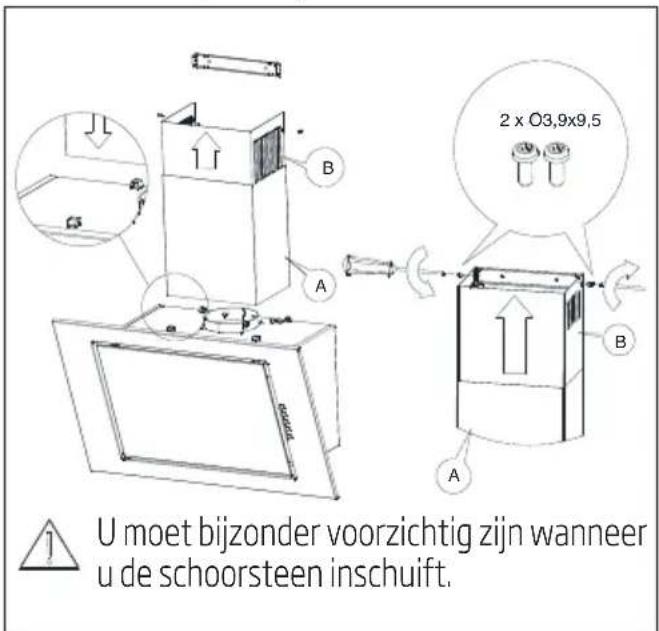

Plaats de schoorsteen op de afzuigkap. Teken daarna het afzuigkap gedeelte met de Bomhoog gericht tot ze kan worden geschroefd op het bevestigingselement dat erder ward bevestigdaan de muur (Afb.15).

Afb.15 Schoorsteen montage

Deze montage要去 voorzichtig worden uitgevoerd om krassen op de schoorsteen en de afzuigkap zich te voorkomen.

5.3 Elektrische aansluitingen

De netvoeding moet overeenstemmen met de spanning vermeld op het plaatje in de afzuigkap. Als de afzuigkap is voorzien van een stekker要去 u deze in een stopcontact steken dat conform is met de geldige vereisten en dat gemakkelijk toegankelijk is. Als de afzuigkap Niet voorzien is van een stekker要去 de installmentie van de afzuigkap worden uitgevoerd door een geauthoriseerde persoon (bijv. een elektricien).

6 Probleemoplossing

Probleemoplos- sen	Reden Help
Het product werkt nicht. Controler uw zekering. Uw zekering is möglich afgeslo- ten, schakel ze in.
Het product werkt nicht. Controler de elektrische aansluiting.	De netspanning moet+tussen 220-240 V bedragen.
Het product werkt nicht. Controler de elektrische aansluiting.	Controler of de andere producten in uw keulen werken.
De lamp werkt nicht. Controler de elektrische aansluiting. De netspanning moet tussen 220-240 V bedragen.
De lamp werkt nicht. Controler de schakelaar van de lamp.	De lampschakelaar moet in de "Aan" positie staan.
De lamp werkt nicht. Controler de lampen. De lampen van het product mogen nicht	defect+zijn.
De luchtinaat van het product is slecht.	Controller het aluminium filter. Het aluminium olde filter要去 een maal per maand worden gewassen bij normaal gebruik.
De luchtinaat van het product is slecht.	Controller het luchtuiatraakkanaal. Het luchtuiataaat rookkanaal moet in de "Aan" positie staan.
De luchtinaat van het product is slecht.	Controller het koolstofffilter. Voor producten met koolstofffilters moet het filter normal gezien elke drie maanden worden verrangen.
