Producttype	Roterende hogedrukreiniger voor oppervlakken
Merk	Vevor
Model	BS24S
Maximale druk	4000 PSI / 276 BAR
Minimaal vereiste druk	2000 PSI / 138 BAR
Maximale stroomsnelheid	3,9 GPM / 14,7 LPM
Maximale watertemperatuur	140 °F / 60 °C
Aanbevolen gebruik	Reiniging van buitenoppervlakken: beton, asfalt, bestrate opritten, zwembadbruggen
Inhoud van de verpakking	1 oppervlaktereiniger, 2 reserve spuitmonden, teflontape, 4 O-ringen, 1 doorsteeknaald, 1 sleutel, 2 adapters, 1 snelkoppelingsset, 1 gebruiksaanwijzing
Voeding	Via hogedrukreiniger (water onder druk)
Montage	Bovenste en onderste handgreep monteren met pennen; aansluiting van de slang op het pistool en de zwenkkop
Werking	Ontgrendel de trekker, druk om te starten; loop langzaam achter het apparaat
Uitschakelen	Schakel de hogedrukreiniger uit, sluit de watertoevoer af, druk op de trekker om de druk te ontlasten
Onderhoud	Reinig het vuil onder de behuizing en de wieltjes; controleer op losse of beschadigde onderdelen
Reiniging van spuitmonden	Verwijder de spuitmond met een sleutel, gebruik de doorsteeknaald, spoel tegen de stroom in
Veiligheid	Lees de handleiding, draag PBM (ANSI Z87.1 veiligheidsbril), overschrijd de nominale druk niet, houd kinderen uit de buurt
Probleemoplossing - Onvoldoende vermogen	Controleer of de hogedrukreiniger minimaal 2000 PSI levert; reinig of vervang de spuitmonden
Probleemoplossing - Spuitbalk draait niet	Niet gebruiken, neem contact op met de klantenservice
Probleemoplossing - Overmatige trillingen	Reinig of vervang de spuitmonden; vertraag de loopsnelheid
Probleemoplossing - Reinigingssporen	Reinig of vervang de spuitmonden; vertraag de voortgang
Onderdelen	Reserve spuitmonden, O-ringen, adapters beschikbaar

Veelgestelde vragen - BS24S Vevor

Welke minimale druk moet mijn hogedrukreiniger leveren om de BS24S te gebruiken?

De oppervlaktereiniger heeft een minimale druk van 2000 PSI (138 BAR) nodig voor optimale werking.

Hoe monteer ik de handgreep van de oppervlaktereiniger?

Lijn de gaten van de onderste handgreep uit met die van het deksel, steek de lange pennen erin en bevestig met de clips. Lijn vervolgens de bovenste handgreep uit en gebruik de korte pen.

Kan ik warm water gebruiken?

Ja, de maximale watertemperatuur is 60 °C (140 °F). Overschrijd deze limiet niet.

Hoe reinig ik verstopte spuitmonden?

Schakel de hogedrukreiniger uit en sluit de watertoevoer. Verwijder de spuitmond met de meegeleverde sleutel, gebruik de doorsteeknaald om te ontstoppen, spoel vervolgens tegen de stroom in met een tuinslang.

Wat moet ik doen als de spuitbalk niet draait?

Dit kan wijzen op een verschoven elastische ring of een defect. Gebruik het apparaat niet en neem contact op met de klantenservice van Vevor.

Welke beschermingsmiddelen moet ik dragen?

Draag een veiligheidsbril conform ANSI Z87.1, antislip schoenen, en indien nodig een stofmasker en gehoorbescherming.

Hoe berg ik het apparaat op na gebruik?

Schakel de hogedrukreiniger uit, sluit de watertoevoer, druk op de trekker om de druk te ontlasten. Koppel de slangen los en laat ze leeglopen, veeg het apparaat af en berg het op in een droge ruimte.

Kan de oppervlaktereiniger op hout worden gebruikt?

Het wordt afgeraden om het apparaat stilstaand te gebruiken op zachte oppervlakken zoals hout. Gebruik het in beweging om krassen te voorkomen.

Wat zit er in de verpakking?

De verpakking bevat: 1 oppervlaktereiniger, 2 reserve spuitmonden, teflontape, 4 O-ringen, 1 doorsteeknaald, 1 sleutel, 2 adapters, 1 snelkoppelingsset en de gebruiksaanwijzing.

Hoe voorkom ik overmatige trillingen tijdens het gebruik?

Trillingen kunnen worden veroorzaakt door een verstopte spuitmond. Reinig of vervang de spuitmonden. Als het probleem aanhoudt, vertraag dan uw reinigingstempo.

GEBRUIKSAANWIJZING BS24S Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

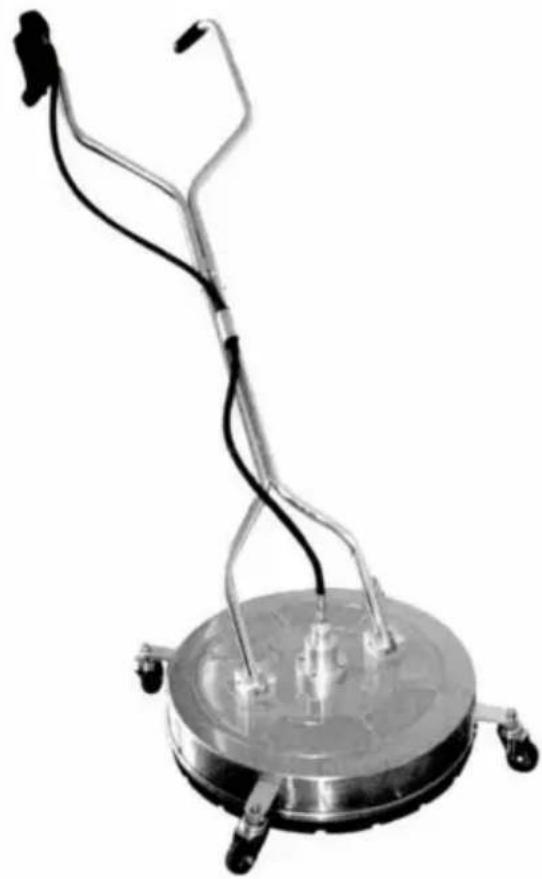

HOGEDRUKREINIGER OPPERVLAKTEREINIGER

MODEL:BS24S

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen: Lees de gebruiksaanwijzing zorgvuldig door.

INVOERING

Gefeliciteerd met de aankoop van uw nieuwe Rotary Surface Cleaner! U

U kunt er zeker van zijn dat deze reiniger is gebouwd en ontworpen met kwaliteit

en prestaties in het achterhoofd. Elk onderdeel is grondig getest om

zorgen voor een hoge acceptatiegraad.

Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse

buitenoppervlakken zoals beton, asfalt, stoeptegels, zwembad

terrassen, enz. Sluit de roterende oppervlaktereiniger aan op uw hogedrukreiniger, haal de trekker over en loop erachter voor snelle en efficiënte reiniging!

SPECIFICATIES

Maximale druk (PSI/BAR)	4.000/276
Minimale druk (PSI/BAR)	2.000/138
Maximale stroomsnelheid (GPM/LPM)	3.9/14.7
Maximale temperatuur (°F/ÿ)	140/60

BELANGRIJKE VEILIGHEIDSINFORMATIE

EEN WAARSCHUWING

Lees en begrijp alle instructies. Het niet volgen van alle instructies kan ernstig letsel of materiële schade tot gevolg hebben.

- De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke problemen dekken. Er kunnen zich omstandigheden of situaties voordoen die niet zijn voorzien. Gebruik gezond verstand en wees voorzichtig bij het gebruik van dit gereedschap.

Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap op een veilige en verantwoorde manier wordt gebruikt.

- Laat personen het product niet bedienen of monteren voordat ze deze handleiding hebben gelezen en een grondig begrip hebben ontwikkeld van hoe het werkt.

- Wijzig dit product op geen enkele manier. Ongeautoriseerde wijzigingen kunnen

de functie en/of veiligheid in gevaar brengen en de levensduur van het product verkorten. Er zijn specifieke toepassingen waarvoor het product is ontworpen.

- Gebruik het juiste gereedschap voor de klus. Probeer kleine apparatuur NIET te gebruiken voor het werk van grotere industriële apparatuur. Er zijn bepaalde toepassingen waarvoor deze apparatuur is ontworpen. Het zal de klus beter en veiliger klaren op de capaciteit waarvoor het bedoeld is. GEBRUIK DIT APPARAAT NIET voor een doel waarvoor het niet bedoeld is.

VEILIGHEID OP DE WERKPLEK

- Inspecteer het werkgebied voor elk gebruik. Houd het werkgebied schoon, droog, vrij van rommel en goed verlicht. Rommelige, natte of donkere werkgebieden kunnen leiden tot letsel. Het gebruik van het product in besloten werkruimtes kan gevaarlijk zijn in de buurt van andere snijgereedschappen en roterende onderdelen.

- Gebruik het product niet als er een risico bestaat op brand of een explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het product kan vonken veroorzaken, die de brandbare vloeistoffen, gassen of stof kunnen ontsteken.

- Zorg ervoor dat het product niet in contact komt met een elektrische bron. Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.

- Houd kinderen en omstanders uit de buurt van het werkgebied tijdens het bedienen van de machine. Laat kinderen het product niet hanteren.

- Wees op de hoogte van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren in uw werkgebied. Sommige van deze gevaren kunnen verborgen zijn voor uw zicht en kunnen persoonlijk letsel en/of eigendomschade veroorzaken bij contact.

PERSOONLIJKE VEILIGHEID

- Blijf alert, let op wat u doet en gebruik uw gezonde verstand wanneer u het gereedschap bedient. Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van het gereedschap kan leiden tot ernstig persoonlijk letsel.

- Draag gepaste kleding. Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kan vast komen te zitten in bewegende delen. Luchtopeningen op het gereedschap bedekken vaak bewegende delen en moeten vermeden worden.

- Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik een ANSI Z87.1-conforme veiligheidsbril met zijschermen, of indien nodig een gezichtsscherm. Gebruik een stofmasker in stoffige werkomstandigheden.

Gebruik ook antislip veiligheidsschoenen, een veiligheidshelm, handschoenen, stofafzuigsystemen en gehoorbescherming indien van toepassing. Dit geldt voor alle personen in het werkgebied.

• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
• Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicatie.
• Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer, stroomvoorziening of het gereedschap inschakelt. Een achtergelaten sleutel of moersleutel die aan een draaiend deel van het gereedschap zit, kan persoonlijk letsel veroorzaken.
• Zet het werk vast met klemmen of een bankschroef in plaats van met uw hand wanneer praktisch. Deze veiligheidsmaatregel zorgt voor een correcte werking van het gereedschap met beide handen.

REINIGINGSGEBRUIK EN ONDERHOUD

- Forceer de reiniger niet. Gereedschappen doen hun werk beter en veiliger als ze worden gebruikt op de manier waarvoor ze zijn ontworpen. Plan uw werk en gebruik het juiste

gereedschap voor de klus.

- Controleer voor elk gebruik en voordat u het apparaat aansluit op beschadigde onderdelen. Controleer zorgvuldig of de reiniger goed functioneert en de beoogde functie uitvoert. Vervang beschadigde of versleten onderdelen. Gebruik de reiniger nooit met een beschadigd onderdeel.

Bewaar de reiniger wanneer deze niet in gebruik is. Bewaar deze op een droge, veilige plaats, buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem gebruikt. Opslag en hergebruik.

- Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen.

Onderdelen die geschikt zijn voor een bepaalde reiniger, kunnen een risico op letsel opleveren wanneer gebruikt met een andere reiniger.

• Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger.
• Laat de reiniger niet onbeheerd achter als deze onder druk staat.
• Draai de reiniger niet om als deze onder druk staat door aansluiting op een werkende hogedrukreiniger om te voorkomen dat er water onder hoge druk wordt gespoten kan persoonlijk letsel veroorzaken.

SPECIFIEKE BEDIENINGSWAARSCHUWINGEN

• Overschrijd de nominale PSI-capaciteit NIET.
• Houd lichaamsdelen uit de buurt van de sproeikoppen en de rok tijdens het spuiten. Werkende machine.
• Til de machine NIET van het oppervlak en richt de sproeikoppen niet op mensen terwijl in werking.
• Draag de juiste veiligheidsuitrusting, inclusief ANSI Z87.1-goedgekeurde veiligheidsbril.
• Alleen gebruiken op harde, vlakke oppervlakken.
• Er mogen geen wijzigingen aan dit product worden aangebracht.
• Alleen door de fabrikant geleverde bevestigingen en/of adapters mogen worden gebruikt.
• Niet geschikt voor gebruik door of in de buurt van kinderen.

PAKKETLIJST

1 x Hogedrukreiniger Oppervlaktereiniger

2 x Vervangende sproeiers

1 x Teflontape

4 x O-ringen

1 x Doorlopende naald

1 x sleutel

2x adapter

1 x Snelle adapterkit

1 x Gebruiksaanwijzing

VOORBEREIDING & WERKING

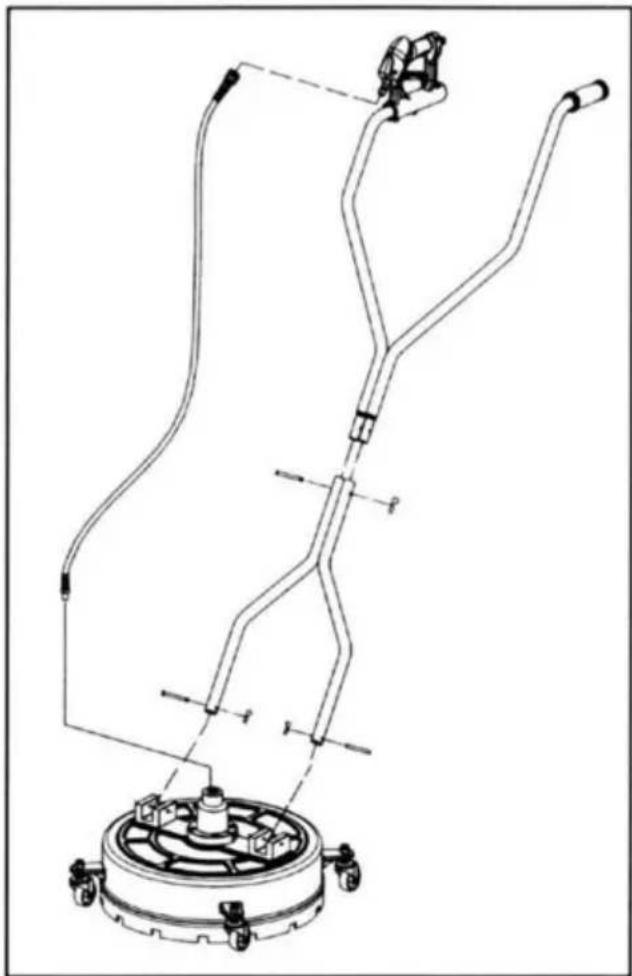

MONTAGE VAN EENHEID (zie afbeelding 1)

1. Lijn de gaten op het onderste deel van de handgreep uit met de gaten op de kapmontage. Steek de lange pinnen door de handgreep en dek de gaten af en bevestig aan de clips.
2. Bevestig de bovenste handgreep door de bovenste en onderste handgreep op één lijn te brengen met het gat. Duw de korte pin door het uitgelijnde gat en bevestig

het aan de clip.

1. Sluit de slang aan op de trekkerhendel en op de wartel op de unit basis. Tip: Pakket bevat 1/4" snelkoppelingsset voor snellere verbinding.

OPZETTEN

1. Zoek de hogedrukafvoerslang op uw hogedrukreiniger en zorg ervoor dat deze goed is aangesloten op de wateruitlaat van de hogedrukreiniger.

Sluit het andere uiteinde van de hogedrukafvoerslang snel aan op het pistool op de Rotary Surface Cleaner.

1. Sluit de watertoevoerslang aan, één uiteinde op uw hogedrukreiniger, het andere uiteinde aan een watertoevoer onder druk.

VOORBEREIDING & WERKING

OPPERVLAKTEVOORBEREIDING

1. Verwijder los vuil uit het te reinigen gebied.
2. Probeer nooit een oppervlak schoon te maken met voorwerpen die uitsteken uit het oppervlak dat wordt gereinigd. Als u tijdens de werking een verhoogd obstakel raakt, zal dit

de machine beschadigen. Als er toch contact plaatsvindt en resulteert in trillingen bij het bedienen van de machine, STOP met schoonmaken en controleer de sproeibalk.

OPSTARTEN

1. Vergrendel het pistool op de Rotary Oppervlaktereiniger in de "UIT"-stand (beweeg de hendel op het handvat van het pistool naar een 90° hoek zodat het tegen de handgreep rust).
2. Zorg ervoor dat alle verbindingen goed vastzitten.
3. Ontgrendel het pistool en knijp de trekker tijdens het starten van de hogedrukreiniger.
4. Er zal water uit de sproeiers van de Surface Cleaner komen. Zorg ervoor

de sproeiers niet verstopt zijn en het sproeipatroon niet onregelmatig is.

Zet de hogedrukreiniger en de watertoevoer uit en vervang de sproeiers voordat u doorgaat als er problemen zijn.

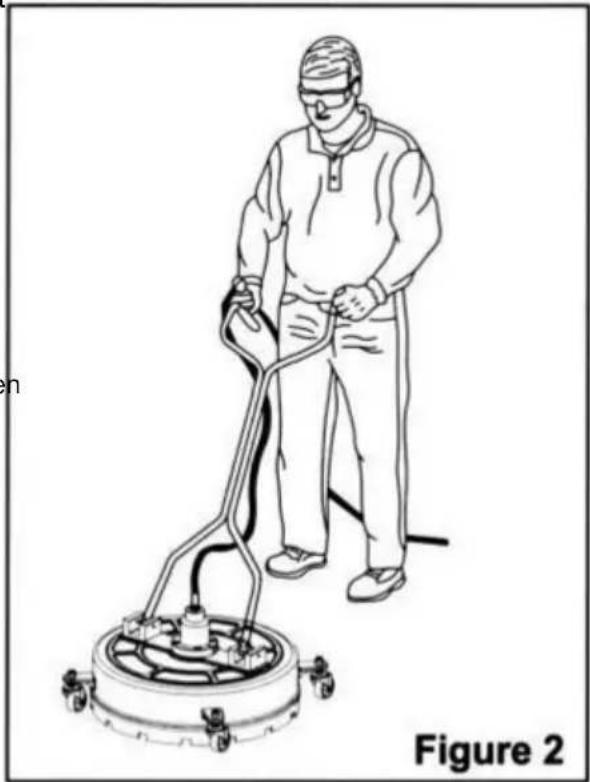

1. Loop langzaam achter de unit en maak schoon terwijl u bezig bent. Als er strepen ontstaan, verlaag dan het tempo. Laat de machine niet stilstaan op zachte oppervlakken zoals hout.

1. Schakel de hogedrukreiniger uit.
2. Draai de watertoevoer dicht.
3. Knijp in de trekker van het pistool om de waterdruk te verlichten.
4. Koppel de waterslang los, laat deze leeglopen en veeg de unit af. Berg de unit op in een droge omgeving.

NA ELK GEBRUIK

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en maak het klaar voor het volgende gebruik.

- Verwijder vuil of vreemd materiaal onder de behuizing en de wielen. Gebruik indien nodig een doek of spons om het oppervlaktereiniger schoon te maken en spoel het af met kraanwater.

- Controleer op losse onderdelen en eventuele schade.

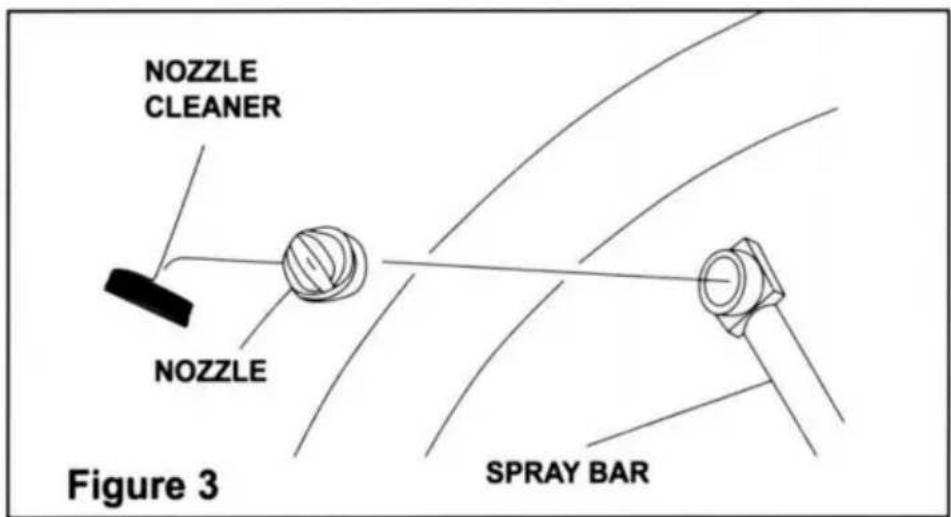

REINIGING VAN DE SPUITMOND

Zie figuur 3.

Overmatige pompdruk (een pulserend gevoel tijdens het knijpen in de trigger) OF onvoldoende reinigingskracht kan het gevolg zijn van een verstopte of vuile sproeier.

1. Schakel de hogedrukreiniger uit en draai de watertoevoer dicht. Trek aan de trekker om de waterdruk te verminderen en de oppervlaktereiniger los te koppelen van de hogedrukslang van de hogedrukreiniger.
2. Verwijder de spuitmond met een sleutel van de sproeibalk. Gebruik de meegeleverde reiniger om de sproeiers te reinigen.
3. Spoel met een tuinslang het vuil uit de spuitmond door terug te spoelen (door het water door de sproeier heen naar achteren of van buiten naar binnen te laten lopen).
4. Sluit het mondstuk weer aan op de sproeibalk en draai het goed vast.

VERVANGING VAN DE SPUITMOND

1. Verwijder de spuitmond van de sproeibalk met een geschikte sleutel.
2. Spoel de montagegaten af met schoon water om onzuiverheden te verwijderen.
3. Bedek de schroefdraad van de nieuwe sproeiers met de bevestigde teflontape.
4. Lijn de opening van de sproeier uit, plaats de sproeiers terug op de sproeibalk. Draai ze veilig vast.

Let op: Als het mondstuk moeilijk te verwijderen is, verwarm het dan met een föhn alvorens te verwijderen.

PROBLEEMOPLOSSING
PROBLEEM	WAARSCHIJNLIJKE OORZAAK	CORRIGERENDE MAATREGEL
Ontbrekende onderdelen	Beschadigd pakket	Neem contact op met onze klant Service voor hulp.
Onvoldoende reinigingskracht	Niet genoeg PSI van hogedrukreiniger	Zorg ervoor dat de eenheid een minimale hogedrukreiniger 2.000 PSI.
	Mondstuk verstopt of versleten	Maak schoon of vervang de sproeiers.
Spuitbalk zal niet draaien	Defect, borgring losgemaakt	Niet gebruiken! Neem contact op met onze klant Service voor hulp.
	Onstabiele verbinding, de sproeibalk is eraf gevallen
	Storing afdichting, water schieten vanaf draaipunt
Excessief trilling van oppervlaktereiniger	Mondstuk verstopt	Maak schoon of vervang de sproeiers.
Strepen schoonmaken patroon	Mondstuk verstopt	Maak schoon of vervang de sproeiers.
	Te snel schoonmaken	Ga langzamer lopen.
