GEBRUIKSAANWIJZING ZY-2X240L-0.7 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

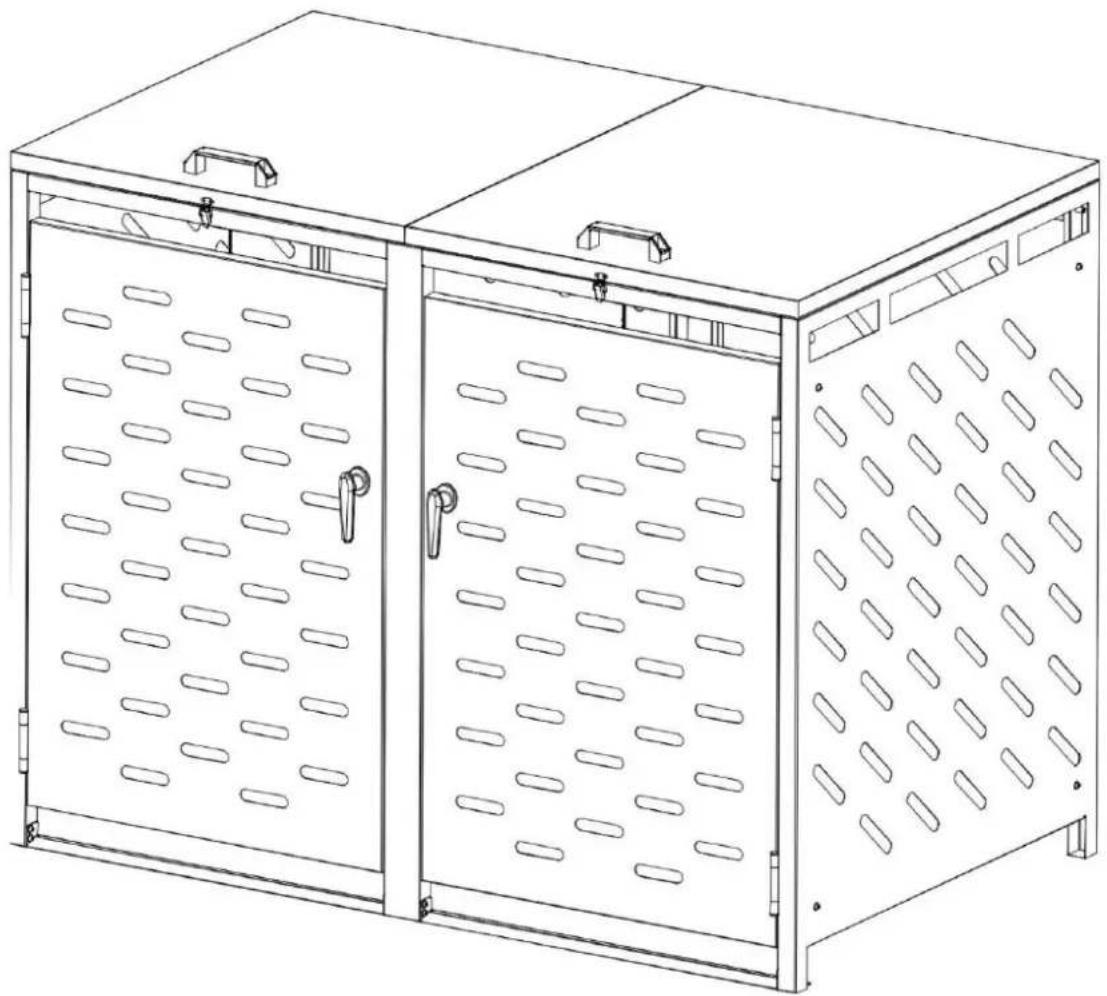

VUILNISBAK OPSLAGBAK

MODEL:ZY-2X240L-0.7

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren opleveren.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
7. Monteer op een vlak, egaal, hard en glad oppervlak dat de houten hal veilig kan dragen Boom.
8. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar de Montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze in een schone werkruimte.

Neem voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit item spelen.
3. Overschrijd het aangegeven draagvermogen niet.
4. Gebruik alleen op een vlak, egaal, hard en glad oppervlak dat een volledig beladen houten laadvloer veilig kan dragen. Halboom.
5. Gebruik het product alleen zoals bedoeld.
6. Controleer het apparaat voor elk gebruik. Gebruik het niet als er onderdelen loszitten of beschadigd zijn.
7. Voor de montage van het product zijn 2 personen nodig.

BEWAAR DEZE HANDLEIDING

ONDERDELENLIJST

A X1		B X1		C X1		D X2
E X1		F X1		G X2
H X2		J X2		M X2		N X8
O X8		P X4		Q X2		R X2
S X2		T X4		U X88		V X80
W X12

MONTAGESTAP

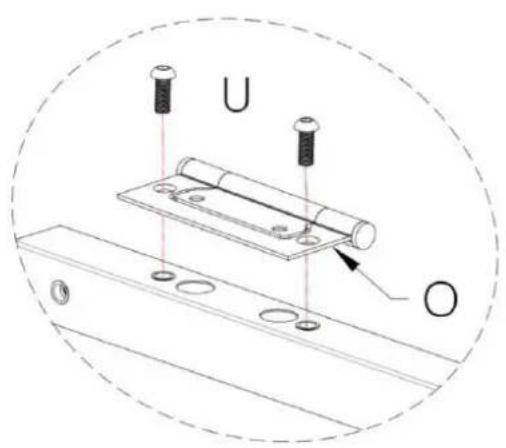

Monteer het scharnier.

2 G ×2 O ×4 U ×8 X 2

U O

Monteer het scharnier.

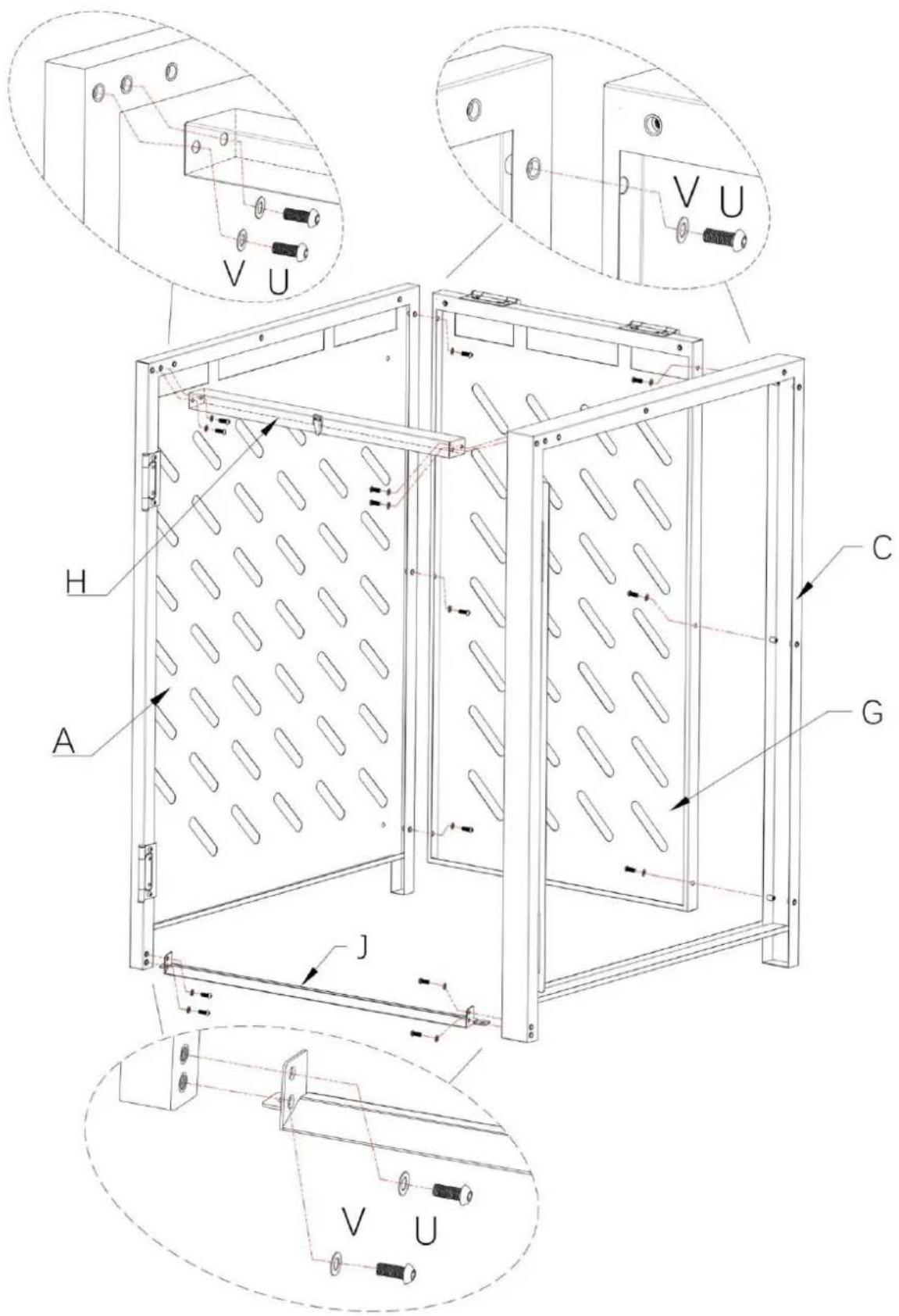

3 © ×1 Ⓗ ×1 Ⓙ ×1 Ⓤ ×1 Ⓙ ×14 Ⓥ ×14

Opmerking:
1. Deze stap is bedoeld om de zijplaat en het middenframe te verbinden.
2. Het diagram bevat veel details. Let op de richting aan de hand van het gedetailleerde diagram en plaats de onderdelen volgens de gebruikershandleiding voordat u ze monteert.

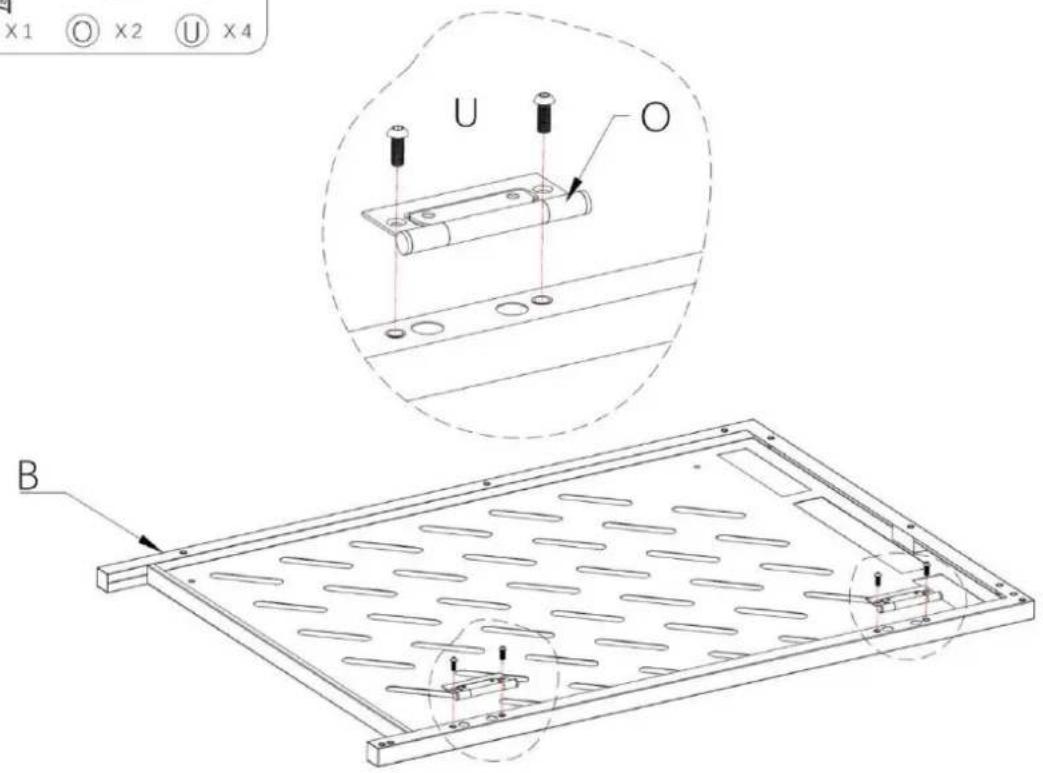

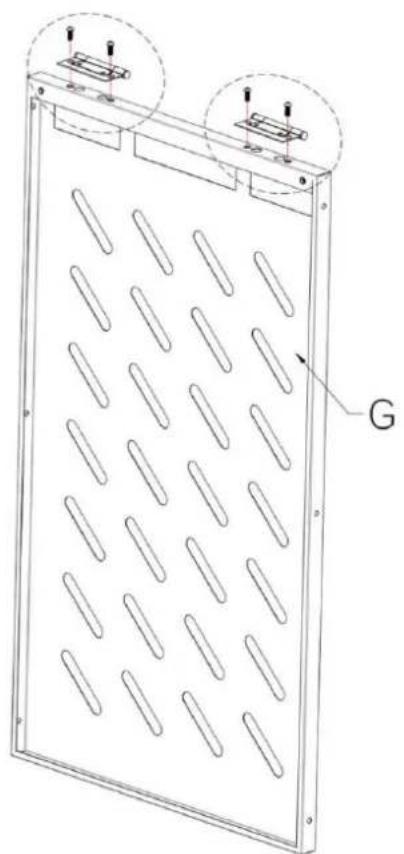

4 ⑧ ×1 ⑩ ×2 ⑯ ×4

X1 O X2 U X4 U O B

Monteer het scharnier.

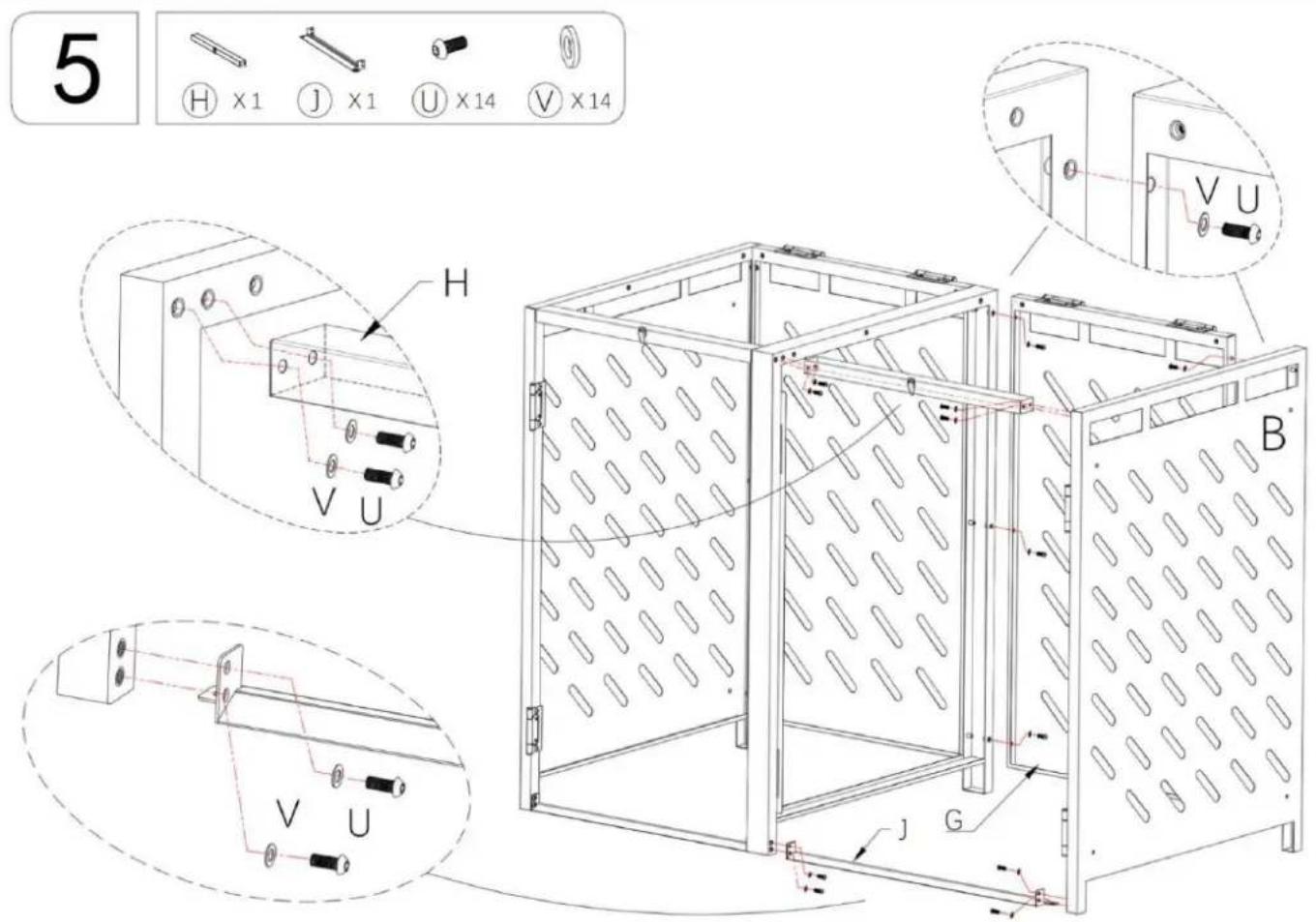

5 H X1 J X1 U X14 V X14 H V U B J G V U

Opmerking:
1. In deze stap worden de zijplaat en het zijframe met elkaar verbonden.
2. Het diagram bevat veel details. Let op de richting aan de hand van het gedetailleerde diagram en plaats de onderdelen volgens de gebruikershandleiding voordat u ze monteert.

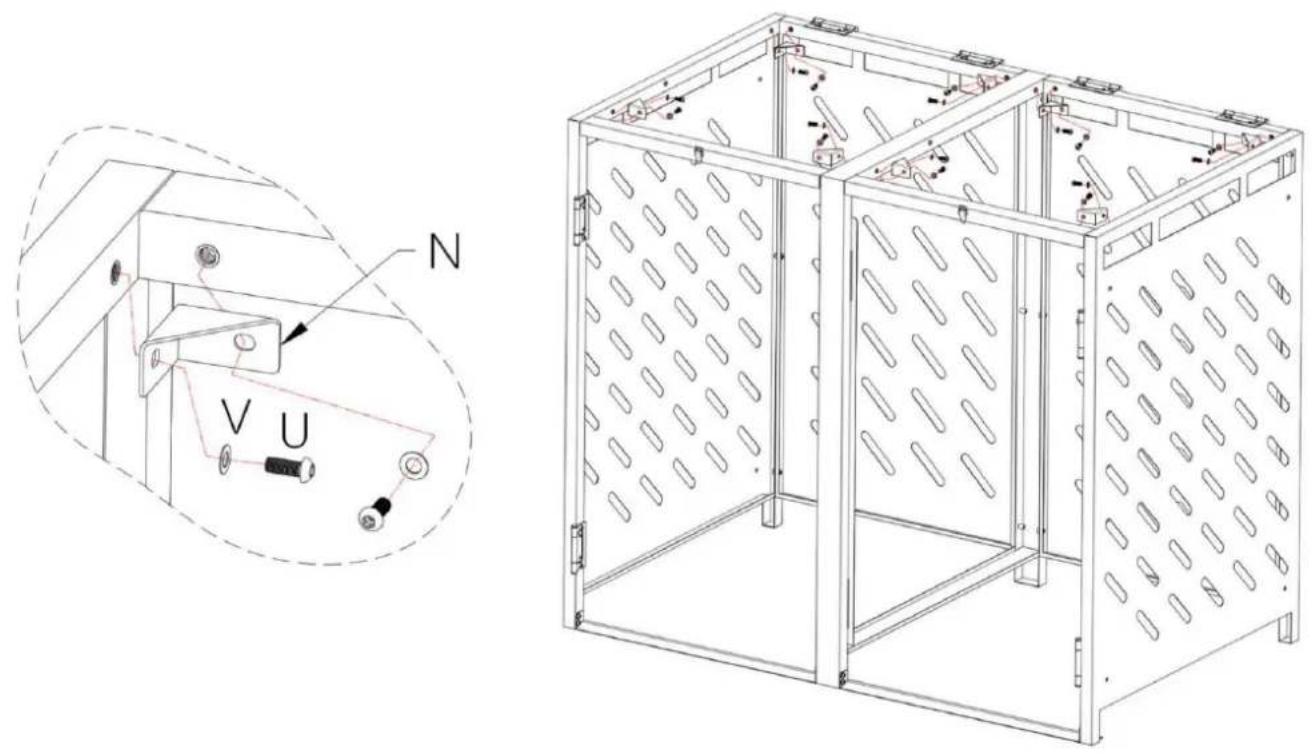

6 N × 8 U × 16 V × 16

Monteer de hoekijzers (x8).

Let op: Bij het monteren van het bovenpaneel (Dx2) moet het bovenpaneel tegen de muur worden geplaatst om te voorkomen dat het bovenpaneel omvalt en het scharnier beschadigt.

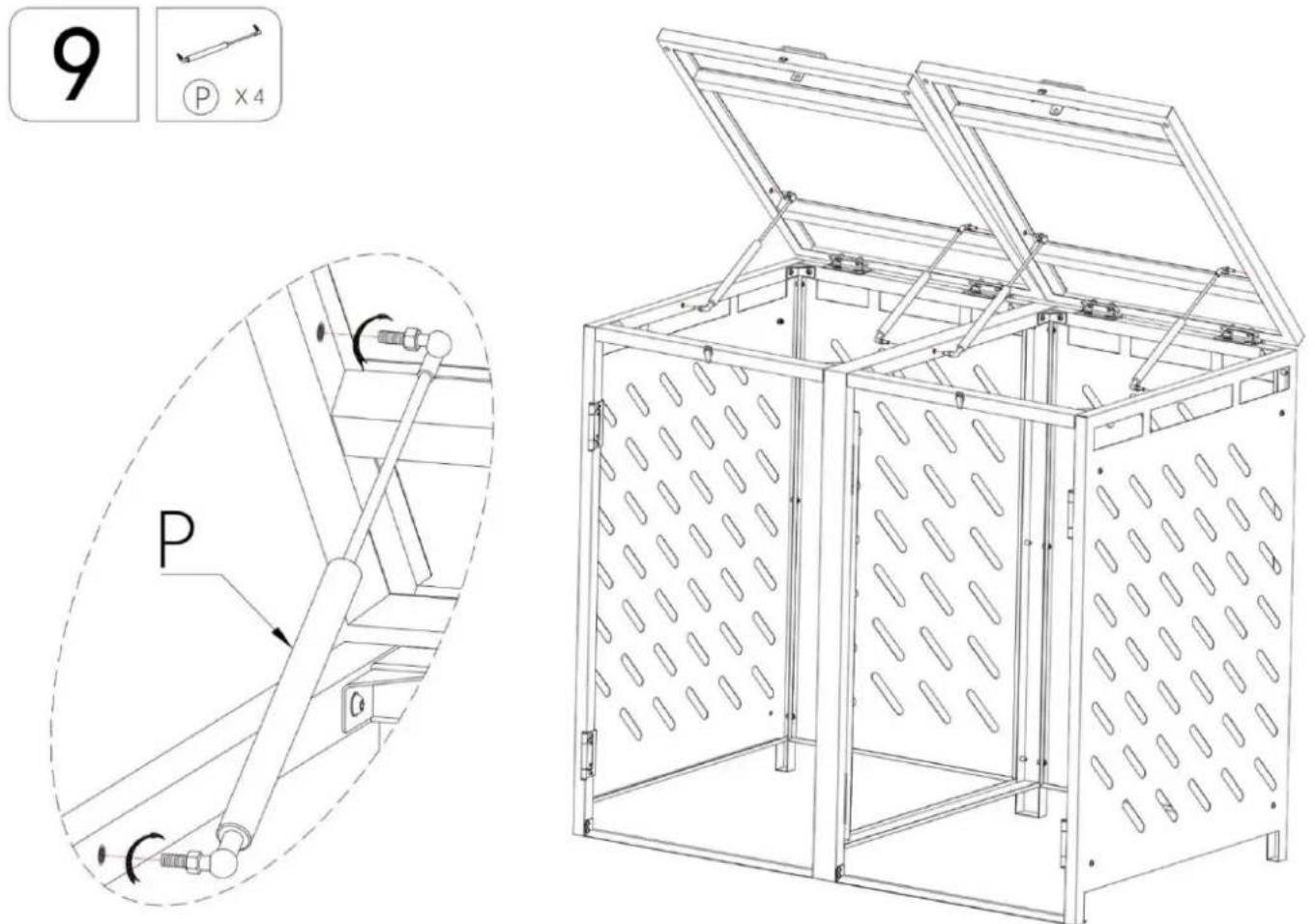

9 P X4 P

Monteer de gaspaal (x4).

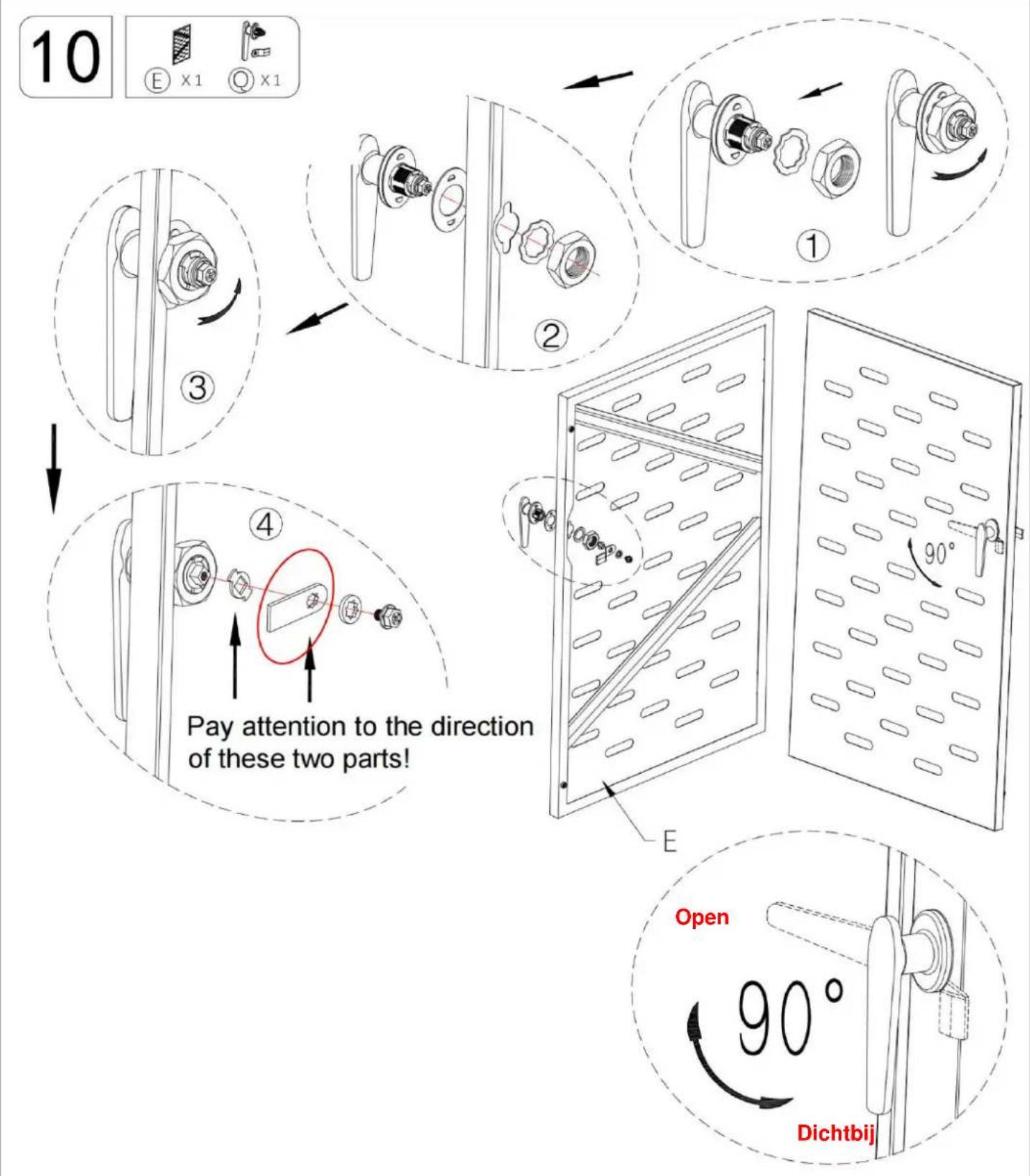


Opmerking:
1. Demonteer eerst de handgreep volgens het schema en monteer deze vervolgens.
2. Volg de stappen in Figuur 1, 2, 3, 4 hierboven om de handgreep te installeren.
3. De handgreep moet verticaal worden geïnstalleerd.
4. De binnenste delen van de rode cirkel moeten loodrecht op het handvat worden gehouden en naar de middelste frame.
5. Het effect van de installatie van de handgreep is dat de verticale stand van de handgreep wordt vergrendeld en de horizontale stand van de hendel is open deur.

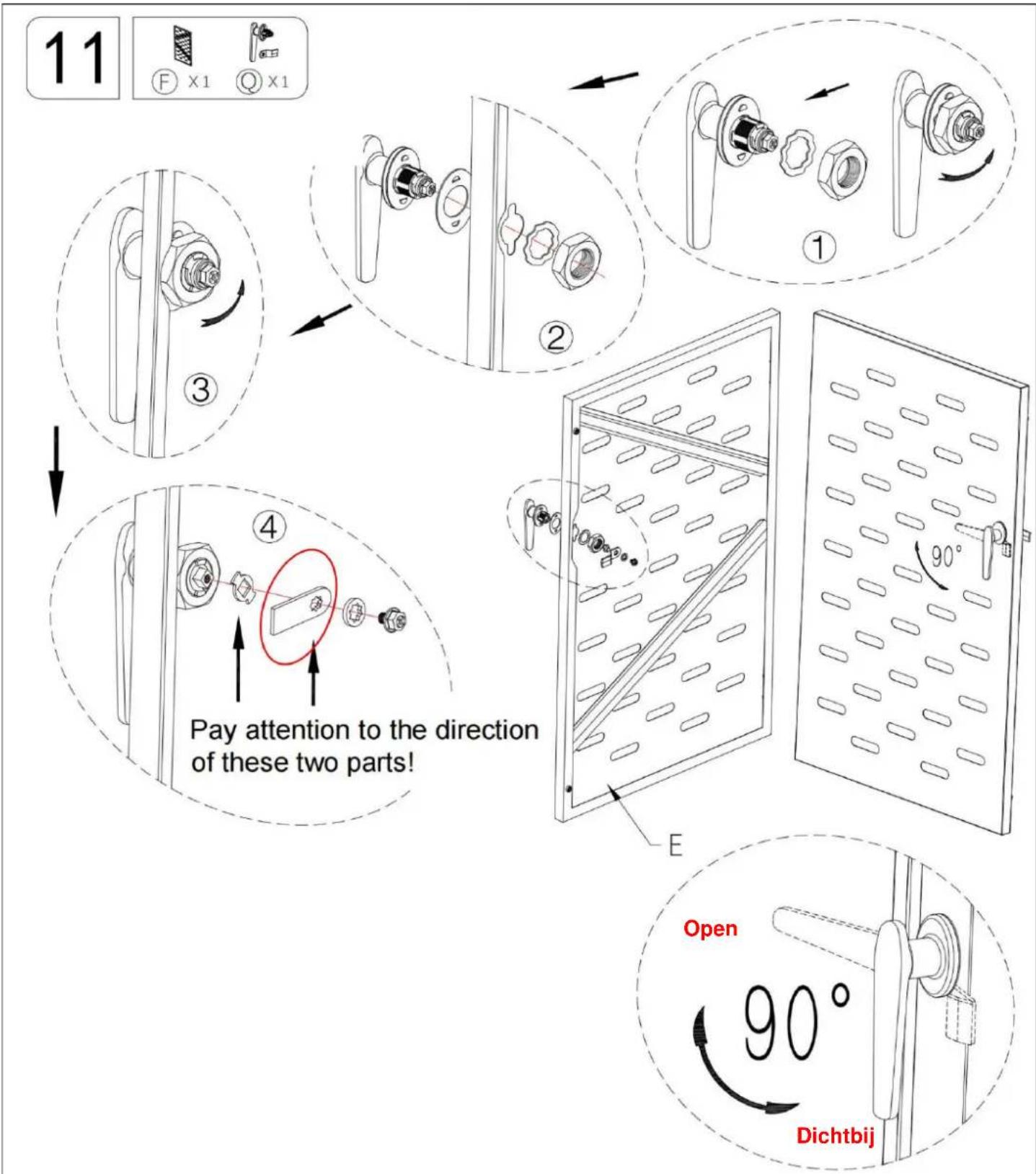


Opmerking:
1. Demonteer eerst de handgreep volgens het schema en monteer deze vervolgens.
2. Volg de stappen in Figuur 1, 2, 3, 4 hierboven om de handgreep te installeren.
3. De handgreep moet verticaal worden geïnstalleerd.
4. De binnenste delen van de rode cirkel moeten loodrecht op het handvat worden gehouden en naar de middelste frame.
5. Het effect van de installatie van de handgreep is dat de verticale stand van de handgreep wordt vergrendeld en de horizontale stand van de hendel is open deur.

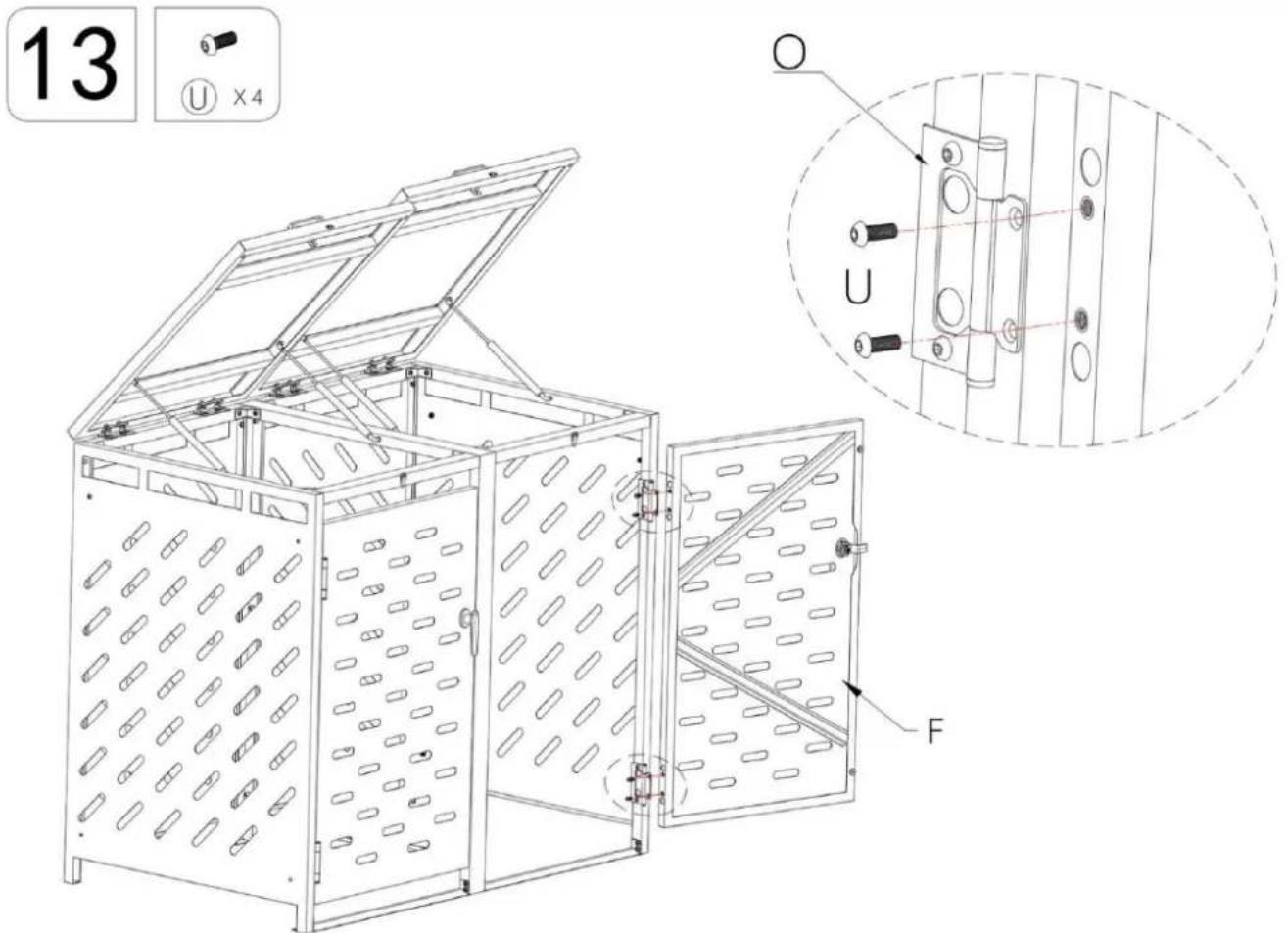

Monteer de voordeur.

13 U X4 O U F

Monteer de voordeur.

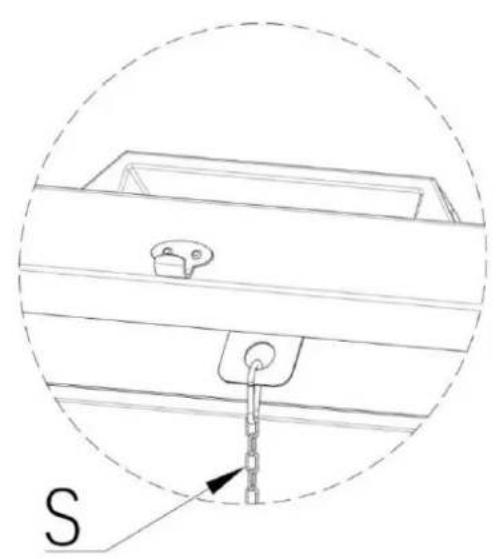

Zet de ketting in elkaar.
