YM-29 - Schroef- en boutverwijderaar Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Schroef- en boutenextractor
Merk	Vevor
Model	YM-29
Aantal onderdelen	29
Belangrijkste materialen	Chroom-molybdeenstaal (Cr-Mo)
Inhoud van de kit	Moerentrekkers (metrische en imperiale maten), adapters (vierkant 3/8" naar 1/4", etc.), drijfstang
Maten moerentrekkers	1/4" (6,2 mm) tot 3/4" (19 mm) en metrische equivalenten
Aandrijving	Vierkant 1/4" en 3/8"
Extractietype	Omgekeerd (linksom) met sleutel of elektrisch gereedschap
Veiligheidsmaatregelen	Draag ANSI-goedgekeurde veiligheidsbril en stevige handschoenen. Werk in een schone, goed verlichte ruimte.
Montage	Monteer volgens de meegeleverde instructies. Niet monteren onder invloed van alcohol of drugs.
Typisch gebruik	Verwijderen van gebroken of beschadigde schroeven, bouten en moeren
Onderhoud	Reinig na elk gebruik. Bewaar op een droge plaats.
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - YM-29 Vevor

Hoe gebruik ik de boutenextractor?

Controleer eerst de oorzaak van de breuk. Selecteer de juiste boor op basis van de boutdiameter, boor een gat in het midden van de scheur, plaats vervolgens de bijbehorende schroefextractor. Draai linksom met een sleutel of elektrisch gereedschap.

Hoe kies ik de boormaat?

De boordiameter moet iets kleiner zijn dan de maat van de extractor. Raadpleeg de maten in de kitlijst (bijv. 7/64", 1/8", 5/32", etc.) op basis van de te verwijderen schroef of bout.

Kan ik deze extractor gebruiken op moeren?

Ja, de YM-29 set bevat moerentrekkers van verschillende maten. Selecteer de juiste extractor voor de moermaat, plaats deze en draai linksom.

Wat zijn de veiligheidsmaatregelen?

Draag altijd ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen. Zorg dat de werkplek schoon en goed verlicht is. Werk niet onder invloed van alcohol, drugs of medicijnen.

Is de set compatibel met elektrisch gereedschap?

Ja, u kunt een slagmoersleutel of elektrische boor gebruiken met de meegeleverde vierkante adapters 1/4" en 3/8". Draai altijd linksom.

Welke materialen worden gebruikt voor de extractors?

De extractors zijn gemaakt van chroom-molybdeenstaal (Cr-Mo) voor hoge sterkte en duurzaamheid.

Hoe onderhoud ik de set?

Reinig de onderdelen na elk gebruik met een droge doek. Bewaar ze op een droge plaats om corrosie te voorkomen. Gebruik geen agressieve chemicaliën.

Wat te doen als de extractor niet bijt?

Zorg dat het gat goed gecentreerd en voldoende diep is. Gebruik de juiste maat extractor. Voor zeer vastzittende bouten, breng een penetrerend smeermiddel aan voordat u probeert te verwijderen.

Bevat de set boortjes?

Nee, het model YM-29 bevat geen boortjes. U moet de boortjes apart gebruiken. De modellen YM-35 en YM-48 bevatten omgekeerde boortjes.

Waar vind ik de garantie?

De elektronische garantie is beschikbaar op www.vevor.com/support. Raadpleeg de site voor meer informatie over de claimprocedure.

GEBRUIKSAANWIJZING YM-29 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

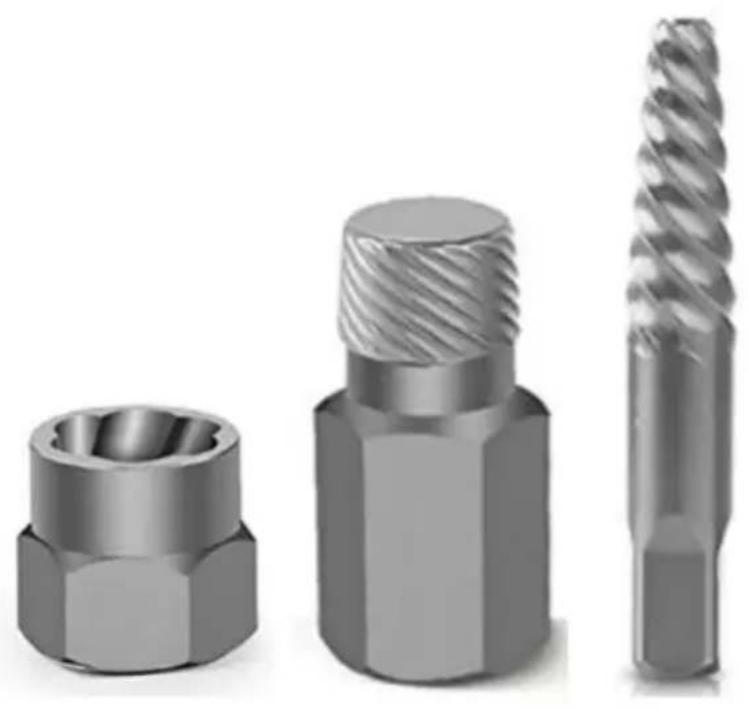

SCHROEFBOUT EXTRACTOR

MODEL: JM-35/JM-29/JM-48

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.

Stappen voor het gebruik van de boutextractor

1. Controleer eerst of de bout om welke reden dan ook is opengebroken.
2. Kies een bit met de juiste maat, afhankelijk van de diameter van de bout.
3. Boor gaten in het midden van de scheur.
4. Selecteer de bijbehorende schroefextractor.
5. Gebruik de actieve sleutel of het elektrische gereedschap om tegen de klok in te draaien en verwijder de bout.

1

2

3

4

5

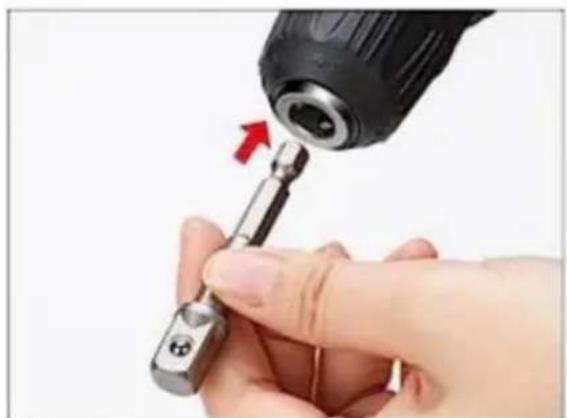

Stappen voor het gebruik van de notenextractor

Stappen voor het gebruik van de omgekeerde boor

1. Selecteer een iets dunnere schroef dan de gebroken punt en boor een gat in het gebroken punt. 2. Selecteer een geschikte maat en gatextractor, plaats deze in het gat, met sleutel, huls, tegen de klok in draaiend maar buiten.

	Artikelen	Beschrijving
1	Naam	Schroefbout extractor
2	Model Jaargang 35
3	Parameter QTYy35, Belangrijkste materialenyCr-Mo/HSS4241
4	Lijst	Bout Extractor (19PCS): #1, #2, #3, #4, #5, #6; 1/8"y 5/32"y3/16"y7/32"y1/4"y9/32"y5/16"y11/32"y3/8"y 13/32"y7/16"y15/32"y1/2" Omgekeerde boorbeitel (16 stuks): 7/64"y1/8"y1/8"y5/32"y3/16"y 7/32"y1/4"y19/64"y9/32"y5/16"y11/32"y3/8"y13/32"y 7/16"y15/32"y1/2" Geven: 1yBoor: 7/64"y1/8"y2yBoutenextractor: #1y#2
2	Model	Jaargang 29
3	Parameter QTYy29, Belangrijkste materialenýCr-Mo
4	Lijst	Moerenextractor: 1/4"Vierkante interface: 6 mmý1/4"(6,2 mm)ý6,5 mmý6,7 mmý9/32"þ7 mmýþ7,2 mmý7,5 mmþ7,7 mmþ5/16" (8 mm), 8,2 mm, 8,5 mm, 11/32" (8,7 mm), 9 mm9,2 mm, 3/8" (9,5 mm) en 10 mmMoer Extractor: 3/8" Vierkante interface: 13/32" (10,5 mm)þ7/16" (11 mm), 12 mm, 1/2" (12,5 mm), 13 mm, 14 mm9/16" (14,5 mm), 19/32" (15 mm), 5/8" (16 mm)21/32" (17 mm), 11/16" (17,5 mm), 23/32" (18 mm)3/4" (19 mm)Geef: 1, Mouw: 3/8" vierkant tot 1/4"þ1/4" vierkant tot 3/8"2þDrijfstang: 3/8" vierkant tot 1/4"þ1/4" vierkant tot 1/4"
2	Model	Jaargang 48
3	Parameter QTYy48, HoofdmaterialenýCr-Mo/HSS4241
4	Lijst	Bout Extractor (19PCS): #1, #2, #3, #4, #5, #6, 1/8"5/32"y3/16"y7/32"y1/4"y9/32"y5/16"y11/32"y3/8"y13/32"y7/16"y15/32"y1/2"Omgekeerde boorbeitel (16 stuks): 7/64"y1/8"y1/8"y5/32"y3/16"y7/32"y1/4"y19/64"y9/32"y5/16"y11/32"y3/8"y13/32"y7/16"y15/32"y1/2"Moerenextractor (13 stuks): 1/4"y5/16"y3/8"y10mmy7/16"y12mmy1/2"y13mmy9/16"y5/8"y17mmy11/16"y3/4"Geven: 1yBoor: 7/64"y1/8"y2yBoutenextractor: #1y#23yDrijfstang: 3/8" vierkant tot 1/4"

Gemaakt in China
