YM-29 - Estrattore di viti e bulloni Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estrattore per viti e bulloni
Marca	Vevor
Modello	YM-29
Numero di pezzi	29
Materiali principali	Acciaio cromo-molibdeno (Cr-Mo)
Contenuto del kit	Estrattori per dadi (misure metriche e imperiali), adattatori (quadrato 3/8" verso 1/4", ecc.), bielletta
Dimensioni estrattori per dadi	1/4" (6,2 mm) a 3/4" (19 mm) e equivalenti metrici
Azionamento	Quadrato 1/4" e 3/8"
Tipo di estrazione	Inversa (senso antiorario) con chiave o utensile elettrico
Precauzioni di sicurezza	Indossare occhiali di sicurezza ANSI e guanti resistenti. Lavorare in uno spazio pulito e ben illuminato.
Montaggio	Assemblare secondo le istruzioni fornite. Non montare sotto l'influenza di alcol o droghe.
Utilizzo tipico	Estrazione di viti, bulloni e dadi rotti o danneggiati
Manutenzione	Pulire dopo ogni utilizzo. Conservare in un luogo asciutto.
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - YM-29 Vevor

Come usare l'estrattore per bulloni?

Prima controllare la causa della rottura. Selezionare la punta appropriata in base al diametro del bullone, praticare un foro al centro della fessura, quindi inserire l'estrattore per viti corrispondente. Girare in senso antiorario con una chiave o un utensile elettrico.

Come scegliere la dimensione della punta?

Il diametro della punta deve essere leggermente inferiore alla dimensione dell'estrattore. Fare riferimento alle dimensioni indicate nell'elenco del kit (es: 7/64", 1/8", 5/32", ecc.) in base alla vite o bullone da estrarre.

Posso usare questo estrattore sui dadi?

Sì, il kit YM-29 include estrattori per dadi di diverse dimensioni. Selezionare l'estrattore adatto alla dimensione del dado, posizionarlo e girare in senso antiorario.

Quali sono le precauzioni di sicurezza?

Indossare sempre occhiali di sicurezza approvati ANSI e guanti da lavoro robusti. Assicurarsi che l'area di lavoro sia pulita e ben illuminata. Non lavorare sotto l'influenza di alcol, droghe o farmaci.

Il kit è compatibile con gli utensili elettrici?

Sì, è possibile utilizzare una chiave a percussione o un trapano elettrico con gli adattatori quadrati 1/4" e 3/8" forniti. Girare sempre in senso antiorario.

Quali materiali sono utilizzati per gli estrattori?

Gli estrattori sono in acciaio cromo-molibdeno (Cr-Mo) per elevata resistenza e durata.

Come mantenere il kit?

Pulire i pezzi dopo ogni utilizzo con un panno asciutto. Conservarli in un luogo asciutto per evitare la corrosione. Non utilizzare prodotti chimici aggressivi.

Cosa fare se l'estrattore non fa presa?

Assicurarsi che il foro sia ben centrato e di profondità sufficiente. Utilizzare l'estrattore della dimensione appropriata. Per bulloni molto stretti, applicare un lubrificante penetrante prima di tentare l'estrazione.

Il kit include punte da trapano?

No, il modello YM-29 non include punte. È necessario utilizzare punte separate. I modelli YM-35 e YM-48 includono punte inverse.

Dove trovare la garanzia?

La garanzia elettronica è disponibile su www.vevor.com/support. Consultare il sito per maggiori informazioni sulla procedura di reclamo.

MANUALE UTENTE YM-29 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

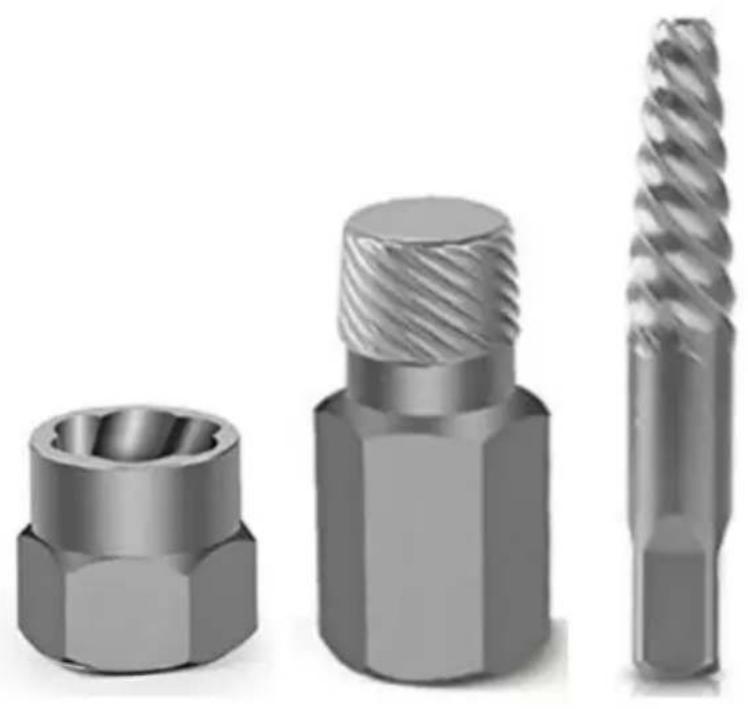

ESTRATTORE PER VITI E BULLONI MANUALE D'USO

MODELLO: YM-35/YM-29/YM-48

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

VITE BULLONE

ESTRATTORE

MODELLO: YM-35/YM-29/YM-48

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul loro prodotto.

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare il prodotto. La mancata osservanza di queste norme può causare lesioni gravi.

Precauzioni di montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non lavorare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

Fasi di utilizzo dell'estrattore di bulloni

1. Per prima cosa, controllare per quale motivo il bullone si è rotto.
2. Selezionare la punta di calibro appropriato in base al diametro del bullone. 3. Al centro della crepa, praticare dei fori.
3. Selezionare l'inserto estrattore per viti corrispondente.
4. Utilizzare la chiave inglese o l'avvitatore elettrico per girare in senso antiorario e rimuovere con successo.

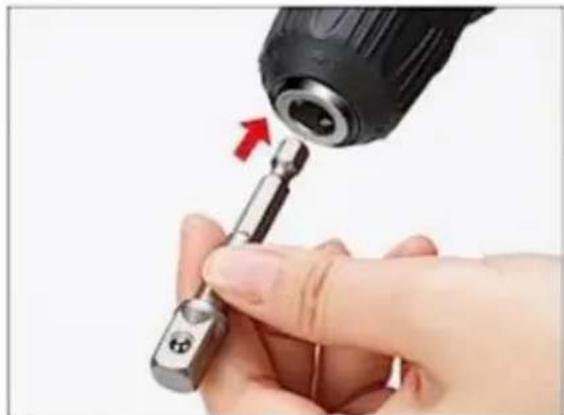

Fasi di utilizzo dell'estrattore di noci

Passaggi per l'uso della punta da trapano inversa

1. Selezionare una vite leggermente più sottile della vite rotta e praticare un foro nel punto rotto. 2. Selezionare una dimensione

adatta e un estrattore per fori, inserirlo nel foro, con chiave, manicotto,

rotazione in senso antiorario verso l'esterno.

	Elementi	Descrizione
1	Nome	Estrattore per bulloni e viti
2	Modello YM-35
3	Parametri QTYy35yMateriali principaliyCr-Mo/HSS4241
4	Elenco	Estrattore per bulloni (19 pezzi): #1, #2, #3, #4, #5, #6; 1/8"5/32"y3/16"y7/32"y1/4"y9/32"y5/16"y11/32"y3/8"y13/32"y7/16"y15/32"y1/2"Punta per trapano inversa (16 pezzi): 7/64"y1/8"y1/8"y5/32"y3/16"y7/32"y1/4"y19/64"y9/32"y5/16"y11/32"y3/8"y13/32"y7/16"y15/32"y1/2"Fornire: 1, Punta da trapano: 7/64"y1/8"; 2, Estrattore per bulloni: #1 y#2
2	Modello	YM-29
3	Parametri QTYy	29yMateriali principaliyCr-Mo
4	Elenco	Estrattore di dadi: 1/4"Interfaccia quadrata: 6 mmy1/4" (6,2 mm)y6,5 mm, 6,7 mm, 9/32" (7 mm), 7,2 mm, 7,5 mm, 7,7 mm5/16"yy8mmyy8,2mmyy8,5mmyy11/32"yy8,7mmyy9mmy9,2 mm, 3/8" (9,5 mm), 10 mmEstrattore di dadi: interfaccia quadrata da 3/8": 13/32" (10,5 mm)7/16"yy11mmyy12mmy1/2"yy12,5mmyy13mmy14mmy9/16"yy14,5 mmyy19/32"yy15 mmyy5/8"yy16 mmyy21/32"yy17mmyy11/16"yy17,5mmyy23/32"yy18mmyy3/4" (19 mm)Dare: 1, manicotto: 3/8" quadrato a 1/4", 1/4" quadrato a 3/8"2yBiellaay3/8" quadrato a 1/4"yy1/4" quadrato a 1/4"
2	Modello	YM-48
3	Parametri QTY:	48, Materiali principali: Cr-Mo/HSS4241
4	Elenco	Estrattore per bulloni (19 pezzi): #1, #2, #3, #4, #5, #6, 1/8"5/32"y3/16"y7/32"y1/4"y9/32"y5/16"y11/32"y3/8"y13/32"y7/16"y15/32"y1/2"Punta per trapano inversa (16 pezzi): 7/64"y1/8"y1/8"y5/32"y3/16"y7/32"y1/4"y19/64"y9/32"y5/16"y11/32"y3/8"y13/32"y7/16"y15/32"y1/2"Estrattore per dadi (13 pezzi): 1/4", 5/16", 3/8", 10 mm, 7/16", 12mmy1/2"y13mmy9/16"y5/8"y17mmy11/16"y3/4"Fornire: 1, Punta da trapano: 7/64"y1/8"; 2, Estrattore per bulloni: #1y#23yBiellaay3/8" quadrato a 1/4"
